热电厂实习报告.doc

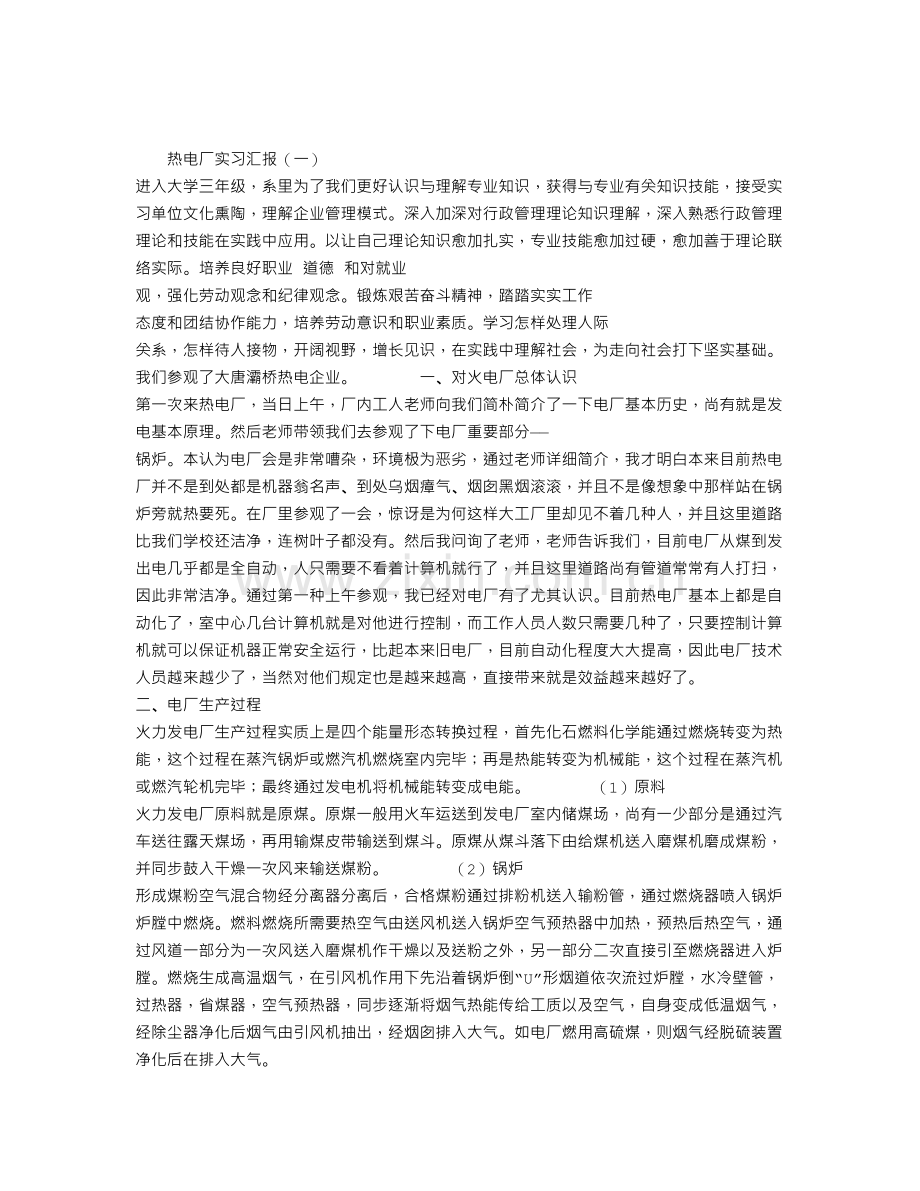

热电厂实习汇报（一）进入大学三年级，系里为了我们更好认识与理解专业知识，获得与专业有关知识技能，接受实习单位文化熏陶，理解企业管理模式。深入加深对行政管理理论知识理解，深入熟悉行政管理理论和技能在实践中应用。以让自己理论知识愈加扎实，专业技能愈加过硬，愈加善于理论联络实际。培养良好职业 道德 和对就业 观，强化劳动观念和纪律观念。锻炼艰苦奋斗精神，踏踏实实工作 态度和团结协作能力，培养劳动意识和职业素质。学习怎样处理人际 关系，怎样待人接物，开阔视野，增长见识，在实践中理解社会，为走向社会打下坚实基础。我们参观了大唐灞桥热电企业。一、对火电厂总体认识第一次来热电厂，当日上午，厂内工人老师向我们简朴简介了一下电厂基本历史，尚有就是发电基本原理。然后老师带领我们去参观了下电厂重要部分锅炉。本认为电厂会是非常嘈杂，环境极为恶劣，通过老师详细简介，我才明白本来目前热电厂并不是到处都是机器翁名声、到处乌烟瘴气、烟囱黑烟滚滚，并且不是像想象中那样站在锅炉旁就热要死。在厂里参观了一会，惊讶是为何这样大工厂里却见不着几种人，并且这里道路比我们学校还洁净，连树叶子都没有。然后我问询了老师，老师告诉我们，目前电厂从煤到发出电几乎都是全自动，人只需要不看着计算机就行了，并且这里道路尚有管道常常有人打扫，因此非常洁净。通过第一种上午参观，我已经对电厂有了尤其认识。目前热电厂基本上都是自动化了，室中心几台计算机就是对他进行控制，而工作人员人数只需要几种了，只要控制计算机就可以保证机器正常安全运行，比起本来旧电厂，目前自动化程度大大提高，因此电厂技术人员越来越少了，当然对他们规定也是越来越高，直接带来就是效益越来越好了。二、电厂生产过程火力发电厂生产过程实质上是四个能量形态转换过程，首先化石燃料化学能通过燃烧转变为热能，这个过程在蒸汽锅炉或燃汽机燃烧室内完毕；再是热能转变为机械能，这个过程在蒸汽机或燃汽轮机完毕；最终通过发电机将机械能转变成电能。（1）原料火力发电厂原料就是原煤。原煤一般用火车运送到发电厂室内储煤场，尚有一少部分是通过汽车送往露天煤场，再用输煤皮带输送到煤斗。原煤从煤斗落下由给煤机送入磨煤机磨成煤粉，并同步鼓入干燥一次风来输送煤粉。（2）锅炉形成煤粉空气混合物经分离器分离后，合格煤粉通过排粉机送入输粉管，通过燃烧器喷入锅炉炉膛中燃烧。燃料燃烧所需要热空气由送风机送入锅炉空气预热器中加热，预热后热空气，通过风道一部分为一次风送入磨煤机作干燥以及送粉之外，另一部分二次直接引至燃烧器进入炉膛。燃烧生成高温烟气，在引风机作用下先沿着锅炉倒“U”形烟道依次流过炉膛，水冷壁管，过热器，省煤器，空气预热器，同步逐渐将烟气热能传给工质以及空气，自身变成低温烟气，经除尘器净化后烟气由引风机抽出，经烟囱排入大气。如电厂燃用高硫煤，则烟气经脱硫装置净化后在排入大气。煤燃烧后生成灰渣，其中大灰子会因自重从气流中分离出来，沉降到炉膛底部冷灰斗中形成固态渣，最终由排渣装置排入灰渣沟，再由灰渣泵送到灰渣场。大量细小灰粒（飞灰）则随烟气带走，经除尘器分离后也送到灰渣沟。锅炉给水先进入省煤器预热到靠近饱和温度，后经蒸发器受热面加热为饱和蒸汽，再通过热器被加热为过热蒸汽，此蒸汽又称为主蒸汽。（3）汽机锅炉产生蒸汽（16.67MP0、537）通过自动主汽门、调速门，进入汽轮机高压缸（蒸汽 3.5 MP0、350），然后再回到锅炉过热器（蒸汽 3.5 MP0、537），通过联动门进入中压缸（蒸汽 0.5 MP0、277），送入低压缸（蒸汽 0.0057 MP0、30），然后进入凝结器凝结成水，通过凝结泵送入低压加热器（水 120），再通过除氧器出去水中氧气，然后送入前景泵，通过给水泵把压强提高到2122 MP0，然后通过三台高压加热器把水温度提高到280，再通过省煤器把水温度提高到320，这样就可以再次送入汽包内，通过下降管到炉底，然后通过内部上升管吸取热量形成水蒸气，水蒸气再通过过热器、减温器又一次通过汽轮机，这样就形成了一种完整循环。（4）电气汽轮机转动带动了发电机转动，带有磁场转子在发电机里转动便生产出了电。发电机磁场是通过给发电机转子上缠绕通上直流电而产生，而在开始发电前，此直流电是通过外部给供电，而当发电机开始正常工作时，此电流是将发电机发出来电通过励磁变压后整流滤波送入发电机。发电机发出来电通过升压后接入电厂母线上，最终将母线上电再接入电，就这样发电厂送出了他们产品。三、总结通过这次见习我学习到了许许多多实践知识，第一次直接面对电厂极其有关行业产业，理解了火电厂大体状况。在当今这个经济迅猛发展中中国，电力有着起不可动摇地位。而伴随知识经济到来，科学技术日新月异，给各个方面都带来了巨大变化与发展，当然也包括热力发电厂。作为一名大学生，我很清晰懂得，眼高手低是我们通病。因此，在自己动手能力还很弱状况下，我更乐意从最基本东西学起、做起，例如元器件认识与焊接等。每位老师对我都能尽心竭力地指导和协助，都尽量最大程度地容忍我诸多欠妥之处，一点一滴温暖让我很感谢他们。通过了这次认识见习，我对环境工程在大气污染控制方面有了很深刻认识，也对自己就业前景充斥了但愿。由于人类生存要依赖环境，而保护环境这一重任即将落到我们肩上，因此我们必须认真学习专业知识并掌握好所学专业知识，在实践中磨练自己，使得所学到专业知识可以融会贯穿，懂得学以致用，让自己成为一名合格环境工作者、一名合格环境工程师，为人类环境保护事业做出奉献。热电厂实习汇报（二）实习目为了更好地认识与理解专业知识，熟悉就业环境，并实际接触与电力有关器械与生产流程，为就业择业做好准备，我们参观了成都嘉陵热电厂。通过参观热电厂，我加深了对电厂及其有关行业理解，并对其内部设备和工作流程有了深入认识。实习地点成都嘉陵热电厂对热电厂生产过程认识火力发电厂是运用煤、石油、天然气等燃料化学能产出电能工厂，即为燃料化学能蒸汽热势能机械能电能。在工业中又分为单纯火力发电厂和还要向外供热热电厂，理论上来说，热电厂比单纯火力发电厂来说除了供电还要供热，充足地运用了能量，一般火电厂发电效率只有30%-40%，而热电厂去能到达70%-80%。在锅炉中，燃料化学能转变为蒸汽热能，在汽轮机中，蒸汽热能转变为轮子旋转机械能，在发电机中机械能转变为电能。炉、机、电是火电厂中重要设备，亦称三大主机。辅助三大主机设备称为辅助设备简称辅机。主机与辅机及其相连管道、线路等称为系统。嘉陵火力发电厂原料就是原煤。原煤用车或船运送到发电厂储煤，再用输煤皮带输送到煤斗。()再从煤斗落下由给煤机送入磨煤机磨成煤粉，并同步输送热空气来干燥和输送煤粉。最终送入锅炉炉膛中燃烧。燃料燃烧所需要热空气由送风机送入锅炉空气预热器中加热，预热后热空气，通过风道一部分送入磨煤机作干燥以及送煤粉，另一部分直接引至燃烧器进入炉膛。燃烧生成高温烟气，在引风机作用下先沿着锅炉倒“U”形烟道依次流过炉膛，水冷壁管，过热器，省煤器，空气预热器，同步逐渐将烟气热能传给工质以及空气，自身变成低温烟气，经除尘器和脱硫装臵净化后在排入大气。煤燃烧后生成灰渣，其中大灰子会因自重从气流中分离出来，沉降到炉膛底部冷灰斗中形成固态渣，最终由排渣装臵排入灰渣沟，再由灰渣泵送到灰渣场。大量细小灰粒（飞灰）则随烟气带走，经除尘器分离后也送到灰渣沟。炉给水先进入省煤器预热到靠近饱和温度，后经蒸发器受热面加热为饱和蒸汽，再通过热器被加热为过热蒸汽，此蒸汽又称为主蒸汽。通过以上流程，就完了燃料输送和燃烧、蒸汽生成燃物（灰、渣、烟气）处理及排出。由锅炉过热气出来主蒸汽通过主蒸汽管道进入汽轮机膨胀做功，冲转汽轮机，从而带动发电机发电。从汽轮机排出乏汽排入凝汽器，在此被凝结冷却成水，此凝结水称为主凝结水。主凝结水通过凝结水泵送入低压加热器，有汽轮机抽出部分蒸汽后再进入除氧器，在其中通过继续加热除去溶于水中多种气体（重要是氧气）。经化学车间处理后补给水与主凝结水汇于除氧器水箱，成为锅炉给水，再通过给水泵升压后送往高压加热器，汽轮机高压部分抽出一定蒸汽加热，然后送入锅炉，从而使工质完毕一种热力循环。循环水泵将冷却水（又称循环水）送往凝结器，这就形成循环冷却水系统。通过以上流程，就完毕了蒸汽热能转换为机械能，电能，以及锅炉给水供应过程。因此火力发电厂是由炉，机，电三大部分和各自对应辅助设备及系统构成复杂能源转换动力厂。热电厂重要设备热电厂重要由三大设备构成：锅炉，汽轮机和电机。锅炉1、热电厂中锅炉完毕就是通过燃烧，把燃料化学能转换成热能能量转换过程，锅炉机组产品就是高温高压蒸汽。在锅炉机组中能量转换包括三个过程：燃料燃烧过程、传热过程和水汽化过程。燃料和空气中氧，在锅炉燃烧室中混合，氧化燃烧，生成高温烟气，这个过程就燃烧过程。高温烟气通过锅炉各个受热面传热，将热能传给锅炉工质水。水吸热后汽化变成饱和蒸汽，饱和蒸汽深入吸热变成高温过热蒸汽，这就是传热与水汽化过程。 2、有关锅炉中使用水，经老师简介，极为纯净，乐百氏纯净水号称经历了27层过滤，但在锅炉水面前只是小儿科，由于锅炉水比它纯净许多。实习中认识到，锅炉给水先进入后自下而上流动，经加热后进入汽包然后就降到水冷壁下联箱，在进入水冷壁。在水冷壁中部分水变成蒸汽形成汽水混合物。汽水混合物在汽包内分离，其中水继续留在汽包内进行下一轮循环。锅炉使用均为煤。是热电厂原料。远远看过去，主线不能猜出来那就是煤，由于看起来它就是一座墨色山。电厂对煤也有很高规定。目前电厂一般采用是煤粉炉，其原因是煤粉流动性好，可充足燃烧，使用之前，运用热空气喷入炉膛与空气充足混合，在炉内作悬浮燃烧。嘉陵电厂工程师简介说煤粉细度不到头发丝大，重要是为了提高燃烧效率。参观过程在电厂中听到最多有关锅炉方面当属汽包。几经问询和看参照书，才明白汽包大体状况。它重要作用就是将其中汽水混合物分离，蒸汽从汽包顶部引出，经加热到额定温度后送到汽轮机中做功，而水则继续留在里面进行下一次循环。这就是自然循环锅炉。在没有接触到锅炉这方面东西时，说实话，并没有认识到什么是锅炉，直到在嘉陵热电厂，在工程师讲解下才明白那方形就是，听说有六十多米高，周围有许多水管，也就是水冷壁。听老师说，锅炉一般是吊着，这点诸多人不明白，如此巨大东西为何要吊着？其实原因很简朴，就是为了应付锅炉热胀冷缩。汽轮机首先是叶片，长约三十厘米，宽也只有十多厘米，发电时，高温高压蒸汽通过管道进入，冲击叶片，又产生反作用力从而带动轴转动，进而带动发电机发电。然后又看到了一种长长，中间缠着钢铁东西，中间钢铁尚有六个对称槽，听工程师解释，六个槽就是为了绕线圈用，共三组。外面尚有些玻璃窗，就是供观测或维修使用。正面还贴了铭牌，但全是俄语，除了数字，就都不认识了。电机发电机是根据电磁感应原理而工作一种旋转电气设备，它将机械能转化为电能。发电时由与发电机同轴旋转永磁发电机发出单向交流电，经自动电压调整装臵（MAVR，DVR）单相全波整流，输出直流电供应交流无刷励磁机（主励磁机）定子绕组作为励磁电流，在交流无刷励磁机转子绕组上感应出三相交流电，三相交流电经随轴旋转三相全波整流桥整流后供应发电机转子，作为转子励磁电流，建立励磁磁场，汽轮机转子带动发电机转子旋转，从而在发电机内建立旋转磁场，发电机定子绕组切割磁力线，在定子绕组上感应出三相对称交流电动势，接入负载，形成回路，在回路中便有交流电通过。实习总结实习结束了，但我们学习之路并未终止，就如我之前说，这只是一种新开始，新起点。通过这一次实习，我学到了许多书上学不到东西，也看到了许多与电力有关东西，让我对自己专业有了深入认识，也深刻地认识到了自己局限性与缺陷，在后来大学学习生活中，我一定会愈加联络生产实际，工作实际，严格地规定自己，努力地充实自己，争取成为一种优秀大学毕业生。热电厂实习汇报（三）一引言1、实习目及意义本次实习，是为我们更好认识和理解本专业即将进入工作技术与环境，使我们在学校学习书本理论知识与实际相结合并愈加扎实，对专业技能有所理解，培养良好职业道德和对就业观，目是让学生在短暂生产实习期间，切实对热电厂重要生产设备基本构造、工作原理及性能等有一种系统、全面理解，并为供必要感性认识和基础知识。生产实习是本专业学生一门重要实践性课程，为我们将要进入工作岗位做好铺垫一种重要环节。是理论联络实际理解本专业将要从事工作环境与技术，开拓学生视野，培养学生动手实践能力及爱好。通过生产实习，我们能更好将在学校所学理论知识和工作实际相结合。2、实习安排测控专业共三个班，分为三组，一组去宝钢实习学生自愿报名30人由杨立清和李刚老师带领，此外两组在包钢热电厂实习，把二班分开一部分和一般称为一组，此外和三班一组，我是第一大组，我们组实习安排如下：6月27日 上午参与动员大会6月28日 查阅资料 6月29日 二试验楼B1106月30日 上午二试验楼A306 下午查阅资料 7月1日 上午查阅资料 下午二试验楼B3107月4日7月8日 参观包钢热电厂3、企业简介包钢（集团）企业热电厂始建于1974年8月，1978年12月建成投产，目前重要肩负着为包钢各生产厂矿提供冷风、蒸汽、电力、采暖热水、软水等动力产品任务，通过三十数年发展、壮大，热电厂已成为包钢最大动力产品生产供应厂。二、校内实习汇报1电线自动加塑生产线试验基地电线自动加塑生产线实习平台，是根据自动化及有关专业实践教学特点，由我院自建一条模拟实际电线挤塑过程生产模型，是自动化专业实践教学基地重要环节之一，它将电工电子技术、控制理论、运动控制技术、计算机控制技术等理论和工程实践结合起来，它既可以构成一条实际生产线，又可分割成独立控制环节满足电气类专业学生。1.1电线自动加塑生产线生产工艺生产过程为：当机头挤出塑料温度、光泽、速度合适时，启动生产线，裸铜线通过挤塑机机头后被塑封上均匀塑料，测径后经水槽冷却至4060C，通过风机吹干去掉电线上水珠后印字，形成成品电线。其生产工艺流程可以分为：旋线、挤塑、冷却、测径、耐压测试、打字、牵引和收线等重要环节。1.2重要自动控制系统单回路控制系统、串级控制系统。2.自动装配生产线实习费斯托工业自动化教学培训系统是一套包括工业自动化系统中不一样程度复杂控制过程教学培训，具有综合性、模块化及易扩充等特点，在现代化工业生产中，自动化技术起着非常重要作用。从基本气动、电气动、液压、电液压、传感器技术到可编程控制器和总线系统，它们都被广泛应用。本模块化培训系统重要以气动元件为主，附加电动元件，由八个站构成，每个站用一种单独PLC进行控制，PLC采用是西门子S7-300系列，两站通过光电传感器来完毕，它们互相协调，互相制约来完毕整个组装任务。2.1 自动装配生产线生产工艺自动装配生产线由8个站构成，供料站负责加工工件，然后通过光电检测连接检测站，检测站根据加工工件特性，辨别光电式、电容式传感器工作。检测站连接加工站，工件在旋转平台上被检测及加，完毕加工工件通过电气分支传送至下提取站。提取站负责操作手配置柔性2自由度操作装置，漫反射式光电传感器对放在支架上工件进行检测，提取装置上气抓手将工件从该位置提起并分类将工件按检测成果放置在不一样滑槽中。再光电检测至缓冲站，寄存、分离五个加工工件传送带至起始位置漫射传感器检测被送入工件，分离器底部光栅进行加工控制机械手，通过滑槽工件传送到组装平台，气抓手传感器根按颜色辨别工件，组装平台上传感器监测工件方位，从组装平台开始机械手将对工件进行分类，并对应放入不一样料仓或直接放入成品分装站，成品分装加工工件被分别放入三个不一样滑槽中进行成品分装，从而完毕工件自动装配。2.2 自动控制系统工作站分别构成自己控制系统。3三容水箱控制基地三容水箱基于PID控制原理设计，根据被控对象例如液位、压力 、流量特性和控制规定，从而选配合适过程检测和控制仪表，通过调整而完毕单闭环控制系统或者串级控制系统。3.1重要自动控制系统 单回路控制系统、串级控制系统三 、现场实习汇报1、包钢热电厂概况包钢（集团）热电厂建成于1978年12月，目前重要肩负着为包钢各生产厂矿提供冷风、蒸汽、电力、采暖热水、软水等动力产品任务，已成为包钢最大动力产品生产供应厂。包钢热电厂下设“四部一室一会”即党工部、生产部、机动部、燃料部、办公室、工会和鼓风车间、锅炉车间、汽机车间、电气车间、管车间、检修车间、热力车间七个车间。包钢热电厂主体设备有10台锅炉、9台汽轮发电机、8台高炉鼓风机，包钢热电厂重要动力产品有：高炉冷风、蒸汽、电力、软水（除盐水）、采暖热水等。包钢热电厂生产在包钢集团企业整体生产中占有举足轻重作用。2、生产工艺 2.1锅炉工序重要是锅炉产生蒸汽送到汽轮机，汽轮机带动发电机发电，抽气机是在汽轮机中间抽取蒸汽尾部蒸汽进入冷凝器，通过汽水换热供热，抽背汽轮机是在中间抽气一部分和尾部排气一起供热，尚有就是纯背压机，尾部蒸汽供热。2.2汽机工序重要是供热、发电、供暖三项任务。供热原理是将锅炉产汽按顾客需要，通过汽轮机抽汽、背压排汽和减温减压器等设备向顾客提供所需参数蒸汽；发电原理是运用锅炉产汽，通过汽轮机将热能转换成机械能，带动发电机（将机械能转换成电能）发电；供暖原理是通过机组低真空运行，用凝结器替代加热器，运用机组排汽余热作为热源将供暖循环水加热。2.3 CCPP燃气蒸汽联合循环发电系统燃气轮机：从工作原理上看，燃气轮机无疑是最适合焦化煤气运用工艺技术之一。燃气轮机是从飞机喷气式发动机技术演变而来，它通过压气机涡轮将空气压缩，高压空气在燃烧室与燃料混合燃烧，是空气急遽膨胀做功，推进动力涡轮旋转做功驱动发电机发电，由于是旋转持续做功，可以运用热值比较低燃料气体。燃气轮机比较合用于高含氢低热值和气体含杂质较多劣质燃料，某些燃气轮机甚至使用原油和高硫渣油燃料。燃气轮机自身发电效率不算很高，一般在30%35%之间，不过产生废热烟气温度高达450550，可以通过余热锅炉再次回收热能转换蒸汽，驱动蒸汽轮机再发一次电，形成燃气轮机- -蒸汽轮机联合循环发电，发电效率可以到达45%50%，某些大型机组甚至可以超过55%。采用燃气轮机优势相对比较多，首先是设备可用性和可靠性都比较高包钢热电厂重要有两个重要设备。一是汽轮机，具有一定压力和温度蒸汽通入喷嘴后，流速增长，其热能转换成动能。从喷嘴流出具有较高流速蒸汽，进入叶片流道，给叶片以冲动力，产生了使叶轮旋转力矩，带动主轴旋转，输出机械功，动能转变成机械能。二是发电机，发电机转子与汽轮机转子同轴，当汽轮机转子高速旋转时，发电机转子也同步在定子中旋转，做切割磁力线运动，从而产生感应电势，通过接线端子引出，接在回路中，便产生了电流。3重要自动控制系统3.1锅炉控制系统锅炉控制系统重要包括对过路汽包水位、燃烧系统、母管压力等回路控制，同步具有联锁保护功能。过去锅炉控制采用电动型组合仪表，构成一种先进控制回路需要多台仪表组合而成，在使用了可编程控制器或集散控制系统后，只需要用其内部功能块，便可很以便地构成多种复杂算法和先进控制。 从锅炉生产系统构造来看，燃料量与风量调整基本原则是根据锅炉负荷变化增减燃料。同步通过送风机、引风机调整维持合理空燃比。汽包水位控制是锅炉控制系统一种重要环节，维持水位在一定范围内是保障锅炉安全运行首要条件：水位过高，会影响汽包内汽水分离。饱和水蒸气含水过多，会使过热器管壁结垢影响换热效果，严重时可导致过热器损坏。同步过热器蒸气温度急剧下降，会损坏气轮机叶片，影响运行安全性与经济性；水位过低，汽包内水量过少，而负荷很大时，水气化速度加紧，因而汽包内水量变化速度很快，如不及时调整，就会使汽包内水所有气化，导致水冷壁烧坏，引起爆炸。3.2报警及保护控制系统报警系统对重要参数进行超限报警，锅炉报警参数有：汽包水位、汽包压力、炉膛负压、排烟温度等。保护系统重要是在被控参数超高低限时，使自动控制系统保证锅炉设备安全。保护系统功能由子算计系统和保护装置共同实现，当参数超高低限时，计算机系统显示引起保护动作参数，产生保护切换指令和声响指令，同步，对应保护装置动作。四、实习总结通过这两个星期实习，虽然对整个工厂生产工艺以及过程控制不能做一种十分详细理解，但第一次亲身感受到了所学知识与实际应用，看见所学传感器某些设备原理用在工厂现场，深入巩固和深化所学理论知识，增长了自己动手实践能力，为后续专业课学习和毕业设计打好基础。通过实习，我发现自己知识很是匮乏，每当看见工人师傅纯熟地为我们讲解锅炉、汽轮机、发电机或者某些生产工艺过程原理时，我在敬佩他们渊博同步，深刻感觉到自己局限性，其实这些理论知识在课堂上均有学过，我却懂得甚少。工人师傅们常常向我们提问某些知识，我能回答上来真是寥寥无几，我从中学到了诸多在学校没有知识，同步我也深刻理解了老师们教导，真是应当“活到老，学到老”，应尽快丢掉对学校依赖心理，学会在社会上独立，勇于参与与社会竞争，勇于承受社会压力，使自己可以在社会上迅速成长。再就是时常要保持一颗学习、思索心。作为一位大学生，最重要就是自己学习和思索能力。这次实习让我了结了目前行业基本状况，两个星期实习，有带队辅导老师李老师和赵老师，工厂师傅讲解让我收益不小，非常感谢他们。这次实习把我从学校纯理论学习中拉到了实践中学习环境，让我愈加认识到本专业就业前景。经历 着两周实习，让我真正理解到自己后来工作技术与环境，我深深被包钢热电厂工作人员热情所感染，虽然工作环境非常不好，而工人师傅们洋溢笑脸给人温馨感觉，让我们感受一种企业文化和气息。生产实习为我们明年进入工作岗位打下基础，也让我更能确定未来就业观及工作取向。
