社区污水处理站建设项目可行性研究报告.doc

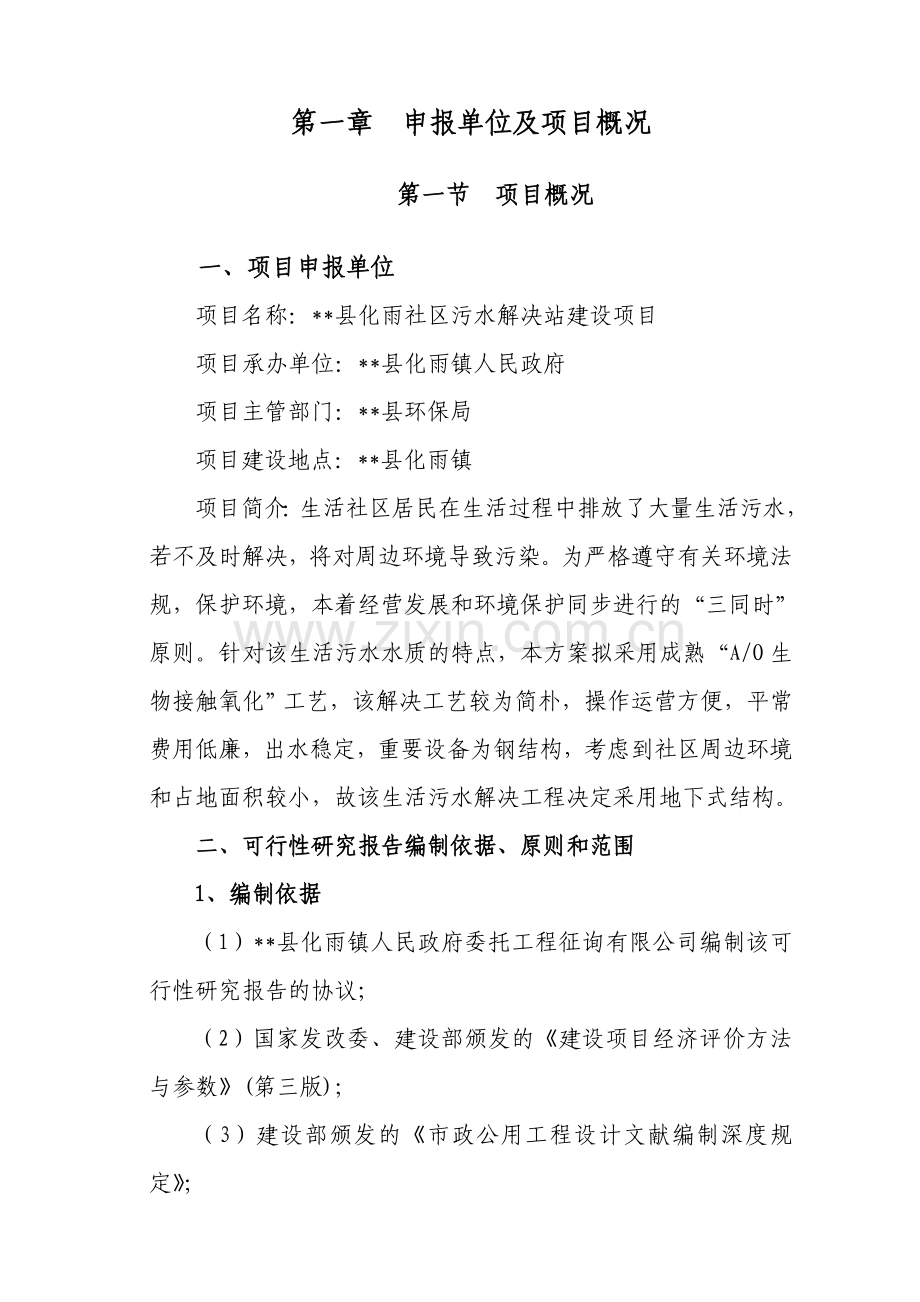

第一章 申报单位及项目概况
第一节 项目概况
一、项目申报单位
项目名称：**县化雨社区污水解决站建设项目
项目承办单位：**县化雨镇人民政府
项目主管部门：**县环保局
项目建设地点：**县化雨镇
项目简介：生活社区居民在生活过程中排放了大量生活污水，若不及时解决，将对周边环境导致污染。为严格遵守有关环境法规，保护环境，本着经营发展和环境保护同步进行的“三同时”原则。针对该生活污水水质的特点，本方案拟采用成熟“A/O生物接触氧化”工艺，该解决工艺较为简朴，操作运营方便，平常费用低廉，出水稳定，重要设备为钢结构，考虑到社区周边环境和占地面积较小，故该生活污水解决工程决定采用地下式结构。
二、可行性研究报告编制依据、原则和范围
1、编制依据
（1）**县化雨镇人民政府委托工程征询有限公司编制该可行性研究报告的协议；
（2）国家发改委、建设部颁发的《建设项目经济评价方法与参数》(第三版)；
（3）建设部颁发的《市政公用工程设计文献编制深度规定》；

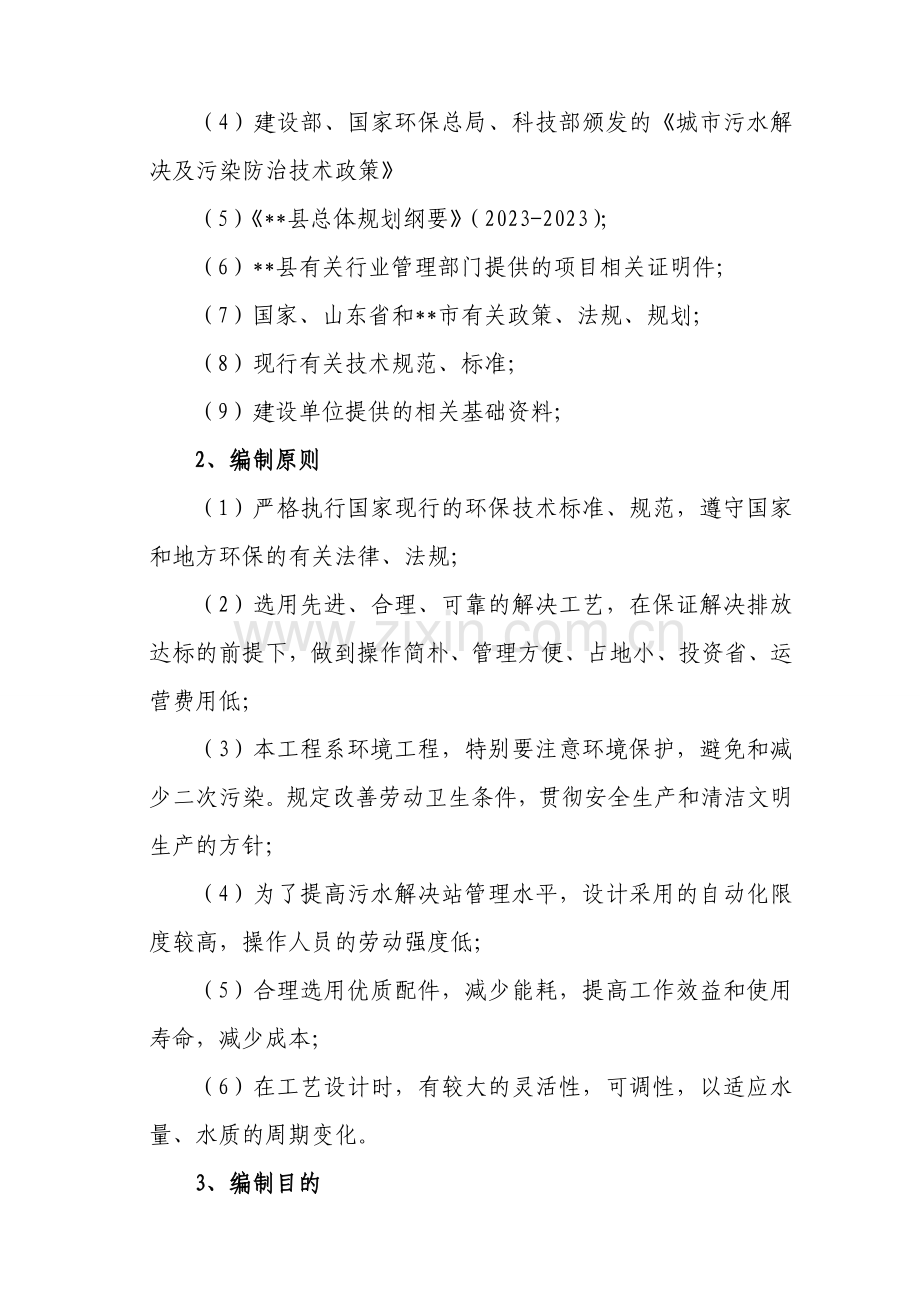

（4）建设部、国家环保总局、科技部颁发的《城市污水解决及污染防治技术政策》
（5）《**县总体规划纲要》（2023-2023）；
（6）**县有关行业管理部门提供的项目相关证明件；
（7）国家、山东省和**市有关政策、法规、规划；
（8）现行有关技术规范、标准；
（9）建设单位提供的相关基础资料；
2、编制原则
（1）严格执行国家现行的环保技术标准、规范，遵守国家和地方环保的有关法律、法规；
（2）选用先进、合理、可靠的解决工艺，在保证解决排放达标的前提下，做到操作简朴、管理方便、占地小、投资省、运营费用低；
（3）本工程系环境工程，特别要注意环境保护，避免和减少二次污染。规定改善劳动卫生条件，贯彻安全生产和清洁文明生产的方针；
（4）为了提高污水解决站管理水平，设计采用的自动化限度较高，操作人员的劳动强度低；
（5）合理选用优质配件，减少能耗，提高工作效益和使用寿命，减少成本；
（6）在工艺设计时，有较大的灵活性，可调性，以适应水量、水质的周期变化。
3、编制目的
在总体规划指导下，通过充足调查研究，以及收集、分析资料的基础上，达成如下目的：
（1）论述建设生活社区污水解决站项目的必要性；
（2）对污水、污泥解决与处置工艺、工程投资进行技术可靠性、经济合理性、实行也许性、及环境影响等多方面综合比较和论证；
（3）在以上论证的基础上提出推荐方案，并进行工程方案设计；
（4）根据投资估算，提出投资方式及项目实行进度、计划。
4、编制范围
（1）污水解决站工艺技术方案论证；
（2）以上工程内容的工艺设备、建筑、结构、电气、仪表等方面的工程设计及总平面布置；
（3）以上工程内容的工程投资估算及经济社会评价。
5、采用的重要技术规范和标准
1.《室外排水设计规范》（GB50101-2023）
2.《给水排水制图标准》（GB/T50106-2023）
3.《总图制图标准》（GB50103-2023）
4.《给水排水设计基本术语标准》（GBJ125-89）
5.《防洪标准》（GB50201-94）
6.《城市防洪工程设计规范》（CJJ50-92）
7.《建筑给水排水设计规范》（GB50015-2023）
8.《厂矿道路设计规范》（GBJ22-87）
9.《泵站设计规范》（GB/T50265-2023）
10.《建筑抗震设计规范》（GB50011-2023）
11.《给水排水工程构筑物设计规范》（GB50069-2023）
12.《混凝土结构设计规范》（GB50010-2023）
13.《砌体结构设计规范》（GB50003-2023）
14.《水工砼结构设计规范》（DLT5007-1996）
15.《建筑结构荷载设计规范》（GB50009-2023）
16.《建筑地基基础设计规范》（GB50007-2023）
17.《建筑设计防火规范》（GB50016-2023）
18.《构筑物抗震设计规范》（GBJ50191-93）
19.《室外给水排水和煤气热力工程抗震设计规范》（GB50032-2023）
20.《污水泵站设计规程》（DBJ08-23-91）
21.《建筑地面设计规范》（GBJ50037-96）
22.《汽车库防火设计规范》（GB50067-97）
23.《工业公司噪音控制设计规范》（GBJ.87-85）
24.《地下工程防水技术规程》（DB11/581-2023）
25.《建筑灭火器配置设计规范》（GB50140-2023）
26.《屋面工程技术规程》（GB50207-94）
27.《住宅建筑设计规范》（GBJ96-86）
28.《工业公司总平面设计规范》（GB50187-93）
29.《民用建筑设计通则》（GB50352-2023）
30.《宿舍建筑设计通则》（JGJ36-87）
31.《民用建筑电气设计规范》（JGJ16-2023）
32.《供电系统设计规范》（GB50052-95）
33.《低压配电设计规范》（GB50054-95）
34.《3-110KV高压配电装置设计规范》（GB50060-92）
35.《10KV及以下变电所设计规范》（GB50053-94）
36.《电动装置的继电保护和自动装置设计规范》（GB50060-92）
37.《工业建筑防腐蚀设计规范》（GB50046-95）
38.《地面水环境质量标准》（GB3838-2023）
39.《污水综合排放标准》（GB8978-1996）
40.《污水排入城市下水道水质标准》（CJ3082-1999）
41.《城乡污水解决厂附属建筑和附属设备设计标准》（CJJ31-89）
42.《城市污水水质检查方法标准》（CJ/T51-2023）
43.《水污染物排放标准》（DB4426-89）
44.《城乡污水厂污染物排放标准》（GB18918-2023）
45.《城市污水解决及污染防治技术政策》建城[2023]124号
46.《城市污水解决工程项目建设标准（修订）》建标[2023]77号
三、项目所在地概况
1、**县概况
**县地处中国东部的鲁西南平原腹地，地跨北纬34度52秒-35度40秒，东经116度7秒-116度30秒之间。地理位置十分优越。北依五岳之首泰山，南邻江苏、安徽、河南三省，与孔子诞生地同属**市。总面积886平方公里，总人口62万。
**县历史悠久，人杰地灵，是中华民族灿烂文化的发祥地之一。**在夏商时代为有缗国，春秋战国时代为宋国之缗邑，秦朝设郡县，西汉时，因在**境内的高平山为汉武帝之子昌邑王凿墓时，挖出金子而定名为**县。
**县是中国著名的大蒜之乡。由于这里具有温带地区风和日丽、四季分明、土质肥沃、雨水充足等优越自然条件，加上勤劳智慧的**人民广泛采用先进的种植技术，所产大蒜个大、皮白、辣味适中、营养丰富，并具有高出一般大蒜几倍的药用价值，受到国内外客户的广泛赞誉。出口130多个国家和地区，**大蒜的出口量占全国出口总量的比重居全国县（市）区之首。
2、自然地理
气候：**县境内属温暖带季风型大陆性气候，具有冬夏季风气候特点，四季分明，雨与热同期，风与寒双至，典型的中国北方气候。降水较为充沛，有助于农作物的生长和人类居住。
春季气候多变，4、5月份多南北大风，气温回升快，降水稀少，常发生春旱；夏季，**在暖湿的东南季风控制下，水气充足，降水多，湿润而炎热，暴雨多集中在7月和8月；秋季是气候最稳定的季节，垂直结构稳定，云雨较少，多呈晴朗而万里无云，秋高气爽的天气，温度适宜，瓜果飘香，稻香鱼肥，有助于农作物的收割与种植，也是修身养性、滋补身体的大好时节；冬季**县在蒙古高压的控制之下，多刮北风，雨雪较少，气候寒冷而干燥。
**年平均气温为13.8°。历年气温比较稳定，年平均降水量为694.5毫米。累年平均风速为3.1米/秒，其中春季风速最高，夏季风速最低。
地貌：**县境内地貌特性可划分为两大地形，即黄泛平原和低山丘陵。5个微地貌地形，即荒岭坡、近山阶地、微斜平地、缓平坡地和洼地。**平原为黄泛冲击平原，面积为880.21平方公里，由于黄河泛滥时流向流速的不断变更，形成复杂的地貌特性，有微斜平地、缓平坡地和洼地。县境之内地势由西南向东北方向倾斜，地面高程在海拔34-40米之间，南北高差4.1米，东西高差3.9米。微斜平地，地势平缓，比降一般小于1/8000，地面高程35-37米，土层深厚，地下水资源丰富，土壤多为潮土类，重要分布于各乡镇。**境内丘陵面积很小，只有羊山、葛山、胡集镇的郭山口三处山，为剥蚀低山，山顶平缓，呈岛状突出于平原之上，海拔高度为90-105米。
水文：历史上的鲁西南地区，河流纵横，密如蛛网。湖泽众多，水域较大，在相称长的历史时期内，对下游阶段的黄河起着重大的分洪、滞洪、放淤等调节水量的自然水库作用。**县地处南四湖西，黄泛平原的下游，历史上饱受黄河决泛冲击，上游的河水常年通过**注入到南四湖，因此**县境内河流众多，截至2023年，全县有大、中、小河道24条，河流总长度为307.6公里，河堤总长度为572.4公里。直接流入南四湖的河道有4条，形成4大水系。其中以老万福河水系为最大，据《**县志》记载，“柳林河（原万福河）经清河桥、张家楼至柳沟口入**州，汇顾儿、苜蓿、牛头诸河之水，入旧运河”
生物资源：**县气候温暖，地势平坦，河流较多，雨水充沛，适宜多种植物生长，全县人民有着植树造林的优良传统，近年来**县人民政府采用多种措施，进一步调动全县人民植树造林积极性，全县森林覆盖率进一步提高。**县境内植被多为人工植被，木本植物多为杨树、柳树、泡桐、榆树、刺槐等；果树多为苹果、桃、梨、柿子、杏、葡萄等。
鸟类：红隼、鹌鹑、黑水鸡、凤头麦鸡、山斑鸡、大杜鹃、啄木鸟、麻雀、云燕、家燕、喜鹊、大山鹊、暗绿绣眼鸟等共计46种。
昆虫类：黄衣、七星瓢虫、朝鲜黑金龟、华北大刀螂、中华草蛉、大地老虎、小地老虎、一点金钢钻等共计83种。
兽类：狐狸、獾、狸、黄鼬、刺猬、狗、野兔、蝙蝠、老鼠共9种。
鱼类：白鲢、鳙、草鱼、鲤、鲫、团头鲂、黄鳝等26种。。
矿产资源：全县煤炭储量极为丰富，预测资源量27亿吨，已探明7.7亿吨，且多为优质煤；目前**已有金桥煤矿、花园煤矿、肖云煤矿三大煤矿，运用煤炭资源优势，花园煤矿、供电公司与德化工公司合作计划建设的热电联产项目，目前正在积极立项。此外，**南部有大量的石油、天然气，东部钾盐储量极为丰富，尚有质量上乘的铝土、铀、锗、天然焦、矿泉水等18种宝贵资源亟待开发。
3、经济和社会发展状况
**县地处中国东部的鲁西南平原腹地，地理位置十分优越。**县总面积886平方公里，总人口61万。**县历史悠久，人杰地灵，是中华民族灿烂文化的发祥地之一。**在夏商时代为有缗国，春秋战国时代为宋国之缗邑，秦朝设郡县，西汉时，因在**境内的高平山为汉武帝之子昌邑王凿墓时，挖出金子而定名为**县。
**县是中国著名的大蒜之乡。由于具有温带地区风和日丽、四季分明、土质肥沃、雨水充足等优越自然条件，加上勤劳智慧的**人民广泛采用先进的种植技术，所产大蒜个大、皮白、辣味适中、营养丰富，并具有高出一般大蒜几倍的药用价值，受到国内外客户的广泛赞誉，出口130多个国家和地区。**大蒜的出口量占全国出口总量的比重居全国县（市）区之首。
**县不仅是中国著名的大蒜之乡，还是全国著名的圆葱之乡、金谷之乡。农产品资源十分丰富，是中国重要的有机、绿色蔬菜生产、加工、出口基地。**的农副产品加工业十分发达，全县拥有恒温库1200多座，贮藏能力120万吨，拥有蔬菜和粮棉加工公司1200多家，农产品加工转化率达70%。
**县工业初具规模、已形成机械、电子、纺织、建材、食品等七大支柱产业，涌现出一批颇具实力的骨干公司。
**县第三产业发达。商场林立，贸易活跃，传统的大市场体系已经哺育成熟，新生的人才、技术、金融等生产要素市场和产权交易市场也初步建成，为工农业经济的快速发展起到有力的推动作用。
4、化雨镇简介
化雨镇地处**县东南7公里，位于**、鱼台、丰县、单县四县交界处，面积76.8公里，耕地7.5万亩，辖46个行政村，114个自然村，总人口4.6万。镇内公路纵横，河道成网，105国道、省道东丰线傍区、穿区而过，距**机场仅40分钟路程，正在建设的济徐高速和规划建设的环省高速在境内交叉而过，交通通讯事业跨入市县先进行列。
近年来，化雨镇先后获得了“全省信访工作先进乡镇”、“全省城乡低保规范化建设先进单位”、“全市教育强乡镇”、“全市平安建设模范乡镇”和“全县先进基层党委”等多项荣誉称号。2023年7月撤乡设镇。
化雨镇是名副其实的中国大蒜第一镇，率先使**大蒜扬名全国，走向世界。全镇种植大蒜、园葱6万余亩，年产蒜薹2万余吨，商品蒜8万余吨，生产的大蒜个大皮白，辣味适中，营养丰富，质量一直处在全国领先水平。2023年**县拟定在化雨镇规划建设现代农业示范区，目前示范区已建成了食用菌生产基地、无公害蔬菜生产基地和优质商品棉生产基地，基地生产的灵芝、冬虫夏草、金针菇、黑木耳和以色列奥特斯特西红柿远销20多个省市、自治区。该镇以袁集村、吴海村为中心的食用菌基地，已发展食用菌大棚260余亩，年创效益1000余万元。
全镇现有国有建设土地500余亩，五宗土地拥有国有土地建设许可证，为广大客商投资发明了有利条件。化雨属暖温带季风型大陆性气候，四季分明，雨量充沛，境内河道成网、沟渠纵横，金鱼河、苏河、东沟穿区而过。地下水资源丰富，均是一级卫生饮用水，全镇现有供水站5处，供水设施齐全，全镇自来水入户率达成了95％以上。
化雨镇劳动力资源丰富，现有剩余劳动力1.2万人，年输出劳动力8000余人。地下煤炭资源丰富，煤炭储量5000万吨。
该镇现已建成功能齐全的供电设施，形成了完备统一的农村电网，供电能力足以保证全镇工农业生产和居民需要。
化雨镇拥有工业公司88家，形成了电器、新型建材、纺织、化工、农副产品加工为主的五大产业体系。两处专业批发市场年经销大蒜20万吨，四家自营进出口公司年创汇1000多万美元。雄厚的工业基础、健全的市场体系、良好的服务环境、优惠的招商政策，促进了民营经济和社会各项事业的发展。
第二节 污水水量、水质及设计规模
合理地拟定设计污水水量和污水水质，直接涉及工程的投资、运营费用和费用效益。按规划计算的污水量与实际产生的污水量、实际能收集到的污水量和根据需要与也许进行解决的污水量是不同的，设计污水量在很大限度上取决于污水管网普及率和实际也许收集到的近、远期污水量。对设计的污水水质，应当对现有实测的水质资料进行分析。
一、污水来源
本项目污水来源为化雨社区生活污水。
二、污水水量
化雨社区居住人数为12531人，按每人天天用水200L计算，则社区天天耗水量为2506吨，排放系数按0.8计算，则社区天天产生的污水水量为2506*0.8=2023吨。
三、污水水质及排放标准

项目
指标
进水水质
排放标准
(mg/L)
(mg/L)
CODcr
≤350
≤50
BOD5
≤150
≤10
SS
≤300
≤10
NH3-N
≤35
≤5

四、设计规模
根据本工程设计核定，污水解决规模按3000t/d进行设计。
第三节 设计解决工艺
一、工艺选择
本工程解决的生活污水，其BOD5/CODcr值大于0.3，属可生化性较好，因此拟采用二级污水解决工艺A/O生物接触氧化工艺，该工艺操作简朴，运转费用低，解决效果好，运营稳定。是目前较为成熟的生活污水解决工艺，能有效地保证污水达标排放。
二、工艺流程
A/O生物接触氧化工艺鼓风机
剩余污泥定期抽吸外
杂物定期清运
上清液回流
污泥回流
污水
外排或
污泥池

消

毒

池

二

沉

池

O
级生化池

A
级生化池

沉砂调节池

格

栅

井
流程如下图所示：
消毒剂

A/O氧化工艺流程图
三、工艺说明
生活污水由排水系统收集后，进入污水解决站的格栅井，通过格栅，去除颗粒杂物后，进入沉砂调节池，进行均质均量，沉砂调节池中设立与曝气系统，再经液位控制仪传递信号，由提高泵送至A级生物接触氧化池，进行酸化水解和硝化反硝化，减少有机物浓度，去除部分氨氮，然后入流O级生物接触氧化池进行好氧生化反映，在此绝大部分有机污染物通过生物氧化、吸附得以降解，出水自流至二沉池进行固液分离后，沉淀池上清液流入消毒池，加氯接触溶解，杀灭水中有害菌种后达标外排。
由格栅截留下的杂物定期人工清理装入小车倾倒垃圾场，二沉池中的污泥部分回流至A级生物氧化池，另一部分污泥至污泥池进行污泥浓缩后定期抽吸外运，污泥池上清液回流至沉砂调节池再解决。
四、工艺设施
1、格栅井
设立目的：
在生活污水进入沉砂调节池前设立一道人工格栅，用以去除生活污水中的软性缠绕物、较大固颗粒杂物及漂浮物，从而保护后续工作水泵使用寿命并减少系统解决工作负荷。
设计特点：
格栅井设立钢筋砼结构，粗细格栅采用一道人工格栅，人工清理装入杂物箱内定期清运。设立人工格栅，具有结构简朴，操作强度低的特点。
该池设计为钢砼结构。
2、沉砂调节池提高水泵
设立目的：
沉砂调节池内设立潜污泵，经均量，均质的污水提高至后级解决。
设计特点：
潜污泵设计自动耦合装置并带液位控制，且采用无堵塞撕裂杂物泵。
潜污泵采用无堵塞潜水泵。该泵配有粉碎、撕裂、切断机构，且机泵同轴结构紧凑，效率高，安装维护方便，运营经济，适应性强。该潜水泵因配有自动耦合装置，具有安装快捷，检测、维修方面等优点。
3、A级生物氧化池
设立目的：
将污水进一步混合，充足运用池内生物立体弹性填料作为细菌载体，靠兼氧微生物将污水中难溶解有机物转化为可溶解性有机物，将大分子有机物水解成小分子有机物，以利于后道O级生物氧化池进一步氧化分解，同时通过回流的硝态氮在硝化菌的作用下，可进行部分硝化和反硝化，去除氨氮。
设计特点：
内置生物立体弹性填料，又具有水解酸化功能，同时还可以调节成为O级生物氧化池，以增长生化停留时间提高时间，提高解决效率。
该池设计为钢结构。
4、O级生物氧化池
设立目的：
该池为本污水解决的核心部分，分三段，前一段在较高的有机负荷下，通过附着于填料上的大量不同种属的微生物群落共同参与下的生化降解和吸附作用，去除污水中的各种有机物质，使污水中的有机物含量大幅度减少。后段在有机负荷较低的情况下，通过硝化菌的作用，在氧量充足的条件下降解污水中的氨氮，同时也使污水中的CODcr值减少到更低的水平，使污水得以净化。
设计特点：
该池由池体、填料、布水装置和充氧曝气系统等部分组成。
该池以生物膜法为主，兼有活性污泥法的特点。池中填料采用生物立体弹性填料，该填料具有比表面积大，使用寿命长，易挂膜耐腐蚀不结团堵塞。填料对说中气泡作层次切割，更相对增长了曝气效果。
该池分三级，使水质降解成梯度，达成良好的解决效果，同时设计采用相应导流紊流措施，使整体设计更趋合理化。
曝气装置选用品有氧转移率高，不易堵塞，使用寿命长的GB-II曝气器，其独有的构造保证了通气量大，压力损失小，且曝气相称均匀，保证接触氧化池中微生物得到充足的氧气。曝气器的特殊微孔结构可以得到较高的氧传递效率，一般可达25—30%，这样可以减少鼓风机的容量，减少平常运营的能耗。管式曝气器采用高压聚乙烯材料，具有良好的化学稳定性，耐酸碱、抗腐蚀、使用寿命长。并且具有很高的机械强度，抗水击，能在鼓风机停机检修或各种意外情况停机重新启动时，承受高压水击，保证曝气系统的正常运营。与其他曝气器相比，其独特的微孔结构及聚乙烯材料的高弹性保证了在运营过程中，其表面不易粘附污泥，不易堵塞，运营稳定。
该池设计为钢结构。
5、二沉池
设立目的：
进行固液分拜别除生化池剥落下来的生物膜和悬浮污泥，使污水真正净化。
设计特点：
设计为竖流式沉淀池，其污泥降解效果好。
采用三角堰出水，使出水效果稳定。
污泥采用潜污泵定期排泥至污泥池，部分污泥回流至A级生物氧化池进行硝化和反硝化，也减少了污泥的生成，也利于污水中氨氮的去除。
该池设计为钢结构。
6、消毒池及消毒装置
设立目的：
二沉池出水流入消毒池进行消毒，使出水水质符合卫生指标规定后合格外排。
设计特点：
消毒池内设计消毒装置，导流板，消毒设计投加氯片接触的消毒方式。该投加方式具有投加方便，简朴安全等特点，经消毒后的水再自流至排入市政污水管道或附件水域。
该池设计为钢砼结构。
7、污泥池
设立目的：
二沉池排泥定期排入污泥池，进行污泥浓缩和好氧消化，污泥上清液回流排入沉砂调节池再解决，剩余污泥定期抽吸外运（每年二至三次）。
设计特点：
该池设计为钢砼结构，内置污泥消化系统。
8、鼓风机
设立目的：
供A/O级生化池充氧曝气及沉砂调节池、污泥池的污泥消化。
设计特点：
设立二台风机，一用一备。
风机设计选用三叶型鼓风机，该机具有体积小，噪声低，风量足，性能稳定可靠等特点。
9、PC自动控制柜
主机PC机采用采用西门子公司的电器元件，进行全自动程序控制运营。
10、风机房
该风机设计为砖砌或彩钢板结构。
（也可设计砖混结构上下层，地下为风机房，地上为操作间，内设工作孔以便于检修、维护及操作。）可有业主选择。
五、工艺特点
1、采用成熟的A/O生化解决工艺路线，具有良好的去除污水中的有机物和较好的脱氮除磷功能，以满足排放标准的规定；
2、具有较好的耐冲击负荷能力，以适应水质、水量变化的特点；
3、沉砂调节池内因增设预曝气，可减少污水中有机物浓度，又可防止沉砂调节池污水悬浮杂质的沉淀，不至腐化发臭，大大改善了周边的环境。
4、采用污泥前置回流硝化工艺，大大减少污泥的生成量；
5、采用新型填料，挂膜块，寿命长，解决效果好、见效快；
6、充足考虑二次污染产生的也许性，将其影响减少至最低限度；
7、采用集中控制、自动化运营，易于管理维修，提供系统可靠性、稳定性。
8、系统解决设施所有设立在地表以下，不占地表面积，地上可作绿化，又利于防冻。
第四节 污水解决设备及设计参数
1、 格栅
1、型号规格 ： B=400mm
2、栅 隙 ： 10mm
3、材 质 ： 不锈钢
4、清污方式 ： 人工定期清除
5、数 量 ： 1台
6、制 造 商 ： 环保有限公司
2、沉砂调节池
1、池体大小 ： 15000×10000×5000mm
2、数 量 ： 1个
3、有效水深 ： H=2500mm
4、材 质 ： 钢砼
5、制 造 商 ： 业主制造
3、污水泵
1、型号规格 ： QW无堵塞排污泵
2、流 量 ： 10m³/h
3、扬 程 ： 15m
4、口 径 ： 40mm
5、功 率 ： 1.5kw
6、转 速 ： 2900nr/min
7、数 量 ： 4台（每套2台，一用一备）
4、污泥泵
1、型号规格 ： QW潜水式排污泵
2、流 量 ： 7m³/h
3、扬 程 ： 8m
4、口 径 ： 25mm
5、功 率 ： 0.55kw
6、转 速 ： 2900nr/min
7、数 量 ： 2台
5、A级生化池
1、氧化池尺寸 ： 8500×3000×2950mm
2、有效 水深 ： H=2500mm
3、填 料 ： 立体弹性填料
4、曝 气 头 ： 旋流曝气器
5、制 造 商 ： 环保有限公司
6、O级生化池
1、氧化池尺寸 ： 8500×3000×2950mm
2、有效 水深 ： H=2500mm
3、填 料 ： 高效组合填料
4、曝 气 头 ： 旋流曝气器
5、制 造 商 ： 环保有限公司
7、二沉池
1、池体尺寸 ： 3500×3000×2950mm
2、数 量 ： 1组
3、有效水深 ： H=2300mm
4、制 造 商 ： 环保有限公司
8、回流泵
1、型号规格 ： QW50-20-7-0.75
2、流 量 ： 15m³/h
3、扬 程 ： 7m
4、功 率 ： 0.75kw
5、转 速 ： 2900nr/min
6、数 量 ： 1台
9、消毒池
1、池体尺寸 ： 3000×1200×1500mm
2、数 量 ： 1个
3、有效水深 ： H=1200mm
4、材 质 ： 钢砼
10、鼓风机
1、型号规格 ： SSR-100A
2、风 量 ： 3.95m³/min
3、风 压 ： 3000mmH2O
4、功 率 ： 4.0Kw
5、数 量 ： 2台
11、设备房
1、基本尺寸 ： 6000×4000×3200mm
2、材 质 ： 砖混
12、污泥池
1、池体尺寸 ： 3000×1200×1000mm
2、数 量 ： 1个
3、有效深度 ： H=800mm
4、材 质 ： 钢砼
13、控 制 柜
1、控制 方式 ： 自动控制
2、程序控制器 ： PLC程序控制器
3、控制柜配置 ： 手动/自动操作；工作指示；故障指示；液位显示等。

第五节 二次污染防治
1、臭气防治
A、污水站各池体均被密闭，以防臭气外逸。
B、各也许产生异味的池体分别设立空气管进行曝气和好氧消化，从而尽也许减少异味产生。
2、噪声控制
A、系统设施设计在服务区外围，对外界影响小。
B、风机选用低噪声型，本机噪声≤80dB，风机进出口均采用消声器，底座用隔震垫，进出口风管用可桡橡胶软接头等减震降噪措施。
C、的确周边环境噪声：白天≤60dB，晚上≤50dB。
3、污泥解决
A、污泥由二沉池排放，大量回至A级生物氧化池，从而减少污泥产量。
B、污泥解决过程中产生污泥部分排入污泥池进行重力浓缩和好氧消化分解，从而减少污泥体积，提高污泥稳定性
C、污泥池内剩余污泥由物业管理部分定期抽吸外运，从而有效地解决污泥出路避免二次污染的产生。
4、防腐
本设计方案中各解决构筑物采用钢筋砼结构，以防腐蚀，重要设备采用优质Q235A复合防腐，工程管道采用优质Q235A管，以保证整体使用寿命达十五年以上。
第六节 各单元设施解决效果
各单元设施解决效果分析见下表：
工 艺
参
指 标 数
沉 砂
调节池
A 级
生化池
O 级
生化池
二沉池
消毒池
排 放
标 准
CODcr
350
出水
315≤
252≤
50.4≤
46≤
31≤
≤50
去除率
10%
20%
80%
10%
5%
BOD5
150
出水
135≤
94.5≤
14≤
11≤
9.4≤
≤10
去除率
10%
30%
85%
20%
15%
SS
300
出水
255≤
179≤
90≤
9≤
8.5≤
≤10
去除率
15%
30%
50%
90%
5%
NH3-N
35
出水
33.25≤
13.3≤
4.0≤
3.8≤
3.5≤
≤5
去除率
3%
60%
70%
5%
5%
PH
6-9
出水
6.0-9.0
6.0-9.0
6.0-9.0
6.0-9.0
6.0-9.0
6.0~9.0
第七节 项目建设方案
一、总平面布置
1、总图布置的原则
（1）按照不同功能，分区布置，并用绿化带隔开。设立办公服务区，污水解决区和污泥解决区。
（2）解决构筑物之间间距的拟定，考虑各管道施工维修方便。
（3）考虑人流、物流运送方便，布置主次道路。车流进出形成一条环形路线，人流与货流分道输送，不发生交错。
（4）考虑消防安全规定，设立必要的设施。
（5）考虑发生臭气的解决构筑物，置于常年风向下风。
（6）按照建成范围或解决厂规定，进行绿化小品布置，并采用绿化措施进行隔离。在厂区内各个构筑物、建筑物的周边及厂区周边进行绿化，既美化了环境，又对整个厂区的建筑起到了烘托作用。
（7）本工程设有事故排放管及超越管，构筑物可重力放空。
2、平面布置
总平面布置中既考虑到城市污水的来向及其解决后的排水方向，同时兼顾风向、地形，以利于发明较好的生活工作环境。
同时根据厂址地形条件及气象条件，生产工艺流程，厂区总平面布置力求达成生产安全，工艺流程合理，功能分区明确，尽量做到厂区环境美化和建筑物实用与美观相协调统一。
3、高程布置
（1）污水将一次提高后借重力流经各解决构筑物，并尽量减少提高高度节约能源。
（2）污水解决厂设计地面标高在满足防洪规定下，尽也许减少土方量，并与周边场地道路标高相匹配。
4、道路设计
厂区内采用汽车运送，厂区道路宽度为6m和4m，并构成环状，转弯半径不小于9m和6m，便于车辆进出、管道养护及满足消防规定。路面采用水泥混凝土路面，道路与建构筑物间操作人员出入处用人行道板相连。
5、绿化
改善厂区小气候，发明良好的生产生活环境，在厂区内空地均进行绿化，小品点缀。绿化方式采用多层次，大面积。在道路旁，种植直挺乔木及低矮灌木，建筑物、构筑物之间配以条状草皮和点状花卉，形成绿带，以导致良好的空间形体和色彩对比，给人一种清新舒畅的感觉。
二、建筑结构设计
1、建筑设计
（1）建筑设计上突出污水解决厂的特点，力求简洁、实用，相邻的建筑物尽量做到相连相通。
（2）建筑标准
1)内外墙和天棚采用砂浆底，涂料面层，有抗蚀规定的建筑物和化验室，厕所用瓷砖台度。办公楼会议室和控制室用钙塑板吊平顶。
2)楼地面：一般用水泥地面，综合楼，控制室，化验室，食堂用水磨石地面或水泥地面贴地面砖。
3)门窗采用省内通用门窗图集中的钢窗和木门。
2、结构设计
（1）建筑物、建筑物结构形式
解决工艺构筑物：所有采用现浇整体式钢筋混凝土结构，混凝土抗渗等级S6，掺UEA以提高混凝土的抗裂防渗能力。
生产性建筑物和一般构筑物：分别采用现浇壁板结构或框架结构、排架结构或砖混结合，基础采用整片钢筋混凝土筏式基础、独立基础、条形基础。
生活设施和辅助生产设施：分别采用钢筋混凝土框架结构、排架结构和砖混结构，基础采用钢筋混凝土独立基础、条形基础。
（2）地基解决
根据构筑物、建筑物结构形式，除素填土、细砂层不宜作天然地基应予清除外，其余各层地基允许承载力视各构筑物和建筑物基础埋深选用，均可作为基础的持力层。
（3）重要材料
1）砼
a.所有工艺构筑物，砼标号采用C25，抗渗标号S6，内掺12%水泥用量的UEA微膨胀剂。
b.垫层砼C10。
c.其余部分砼均为C20。
2）砖墙
砖采用MU7.5机制砖，地下部分采用M5水泥砂浆砌筑，地上部分采用M2.5混合砂浆砌筑。
3）水泥采用≥425#普通硅酸盐水泥。
4）钢筋
直径Φ≤8用I级钢，直径Φ≥10用Ⅱ级钢。
（4）本工程考虑地震裂度7度设防。
三、电气控制
1、工程范围
本自动控制系统为生活污水解决工程工艺所配置，自控专业重要设计的内容为该污水解决系统中水泵与液位的连锁、报警、风机的交替动作、污泥泵的定期工作的间隙工作等。
2、控制水平
本工程中拟采用PLC程序控制、系统由PLC控制柜、配电控制屏等构成，为此可专门设立一个控制室。
3、控制方式
本工程装置内所有电动机均采用中央集中室控制方式，电动机连锁由仪表专业的PLC实现。
4、用电负荷及等级
本污水站总装机容量为100KW，其中运营容量为50KW，所有用电负荷为380V和220V低压用电负荷。装置以100%的设计能力运营时，年总耗电量约43.8万KWh。
5、电源状况
因业主没有提供基础资料，本装置所需一路380/220V电源暂按引自服务区变电所。
6、电气控制
污水解决系统电控装置为集中控制，采用进口PLC可编程序控制器，重要自动控制沉砂调节池内潜水泵、沉砂池污泥泵、二沉池回流泵、鼓风机启动及互相切换。
（1）污水泵
污水泵设立2台（每套1台），8-12小时内交替运营。
污水泵符合以下工况，水泵的启动受液位控制。
A、高液位：报警，同时启动备用泵；
B、中液位：一台水泵工作，关闭备用泵；
C、低液位：报警，关闭所有水泵；
D、水泵中一台水泵出现故障，发出指示信号，另一台备用泵自动工作。
（2）回流泵
回流泵设立二台（每套一台），运营4小时停1小时，时间可调。
（3）污泥泵
污泥泵设立一台，运营4小时停1小时，时间可调。
（4）鼓风机2台，8-12小时内交替运营，一台故障，发出指示信号，另一台自动工作。
（5）声光报警
各类动力设备发誓故障，电控系统自动报警指示，（报警时间10秒），并故障显示至故障消除。报警系统留出接口，可根据规定引至指定地点，以便管理。
（6）其他
A、各类电气设备均设立电路短路和过载保护装置。
B、动力电源由本服务区变电站提供，进入污水解决站动力配电柜。
第八节 安全生产与消防
一、劳动和安全生产
（一）设计原则及采用的标准
1、设计原则
（1）劳动安全及卫生必须惯彻“安全第一，预放为主”的方针，根据国家及地方相关劳动安全及卫生的规程、规范及标准，拟定工程设计采用的劳动安全及卫生技术标准。
（2）因地制宜，选择技术成熟、性能可靠、经济实用的劳动安全及卫生措施工艺。
（3）最大限度减少劳动安全事故隐患，保证工程施工期间安全、文明施工。
2、采用的标准
（1）《工业公司设计卫生标准》(GBZ1-2023)
（2）《生活饮用水卫生标准》(GB5749-2023)
（3）《民用建筑隔声设计规范》(GB/T50121-2023)
（4）《工业公司厂界噪声标准》(GB12348-2023)
（5）《建筑设计防火规范》(GB50016-2023)
（6）《采暖通风与空气调节设计规范》(GB50019-2023)
（7）《建筑抗震设计规范》(GB50011-2023)
（8）《机械防护安全距离》(G
