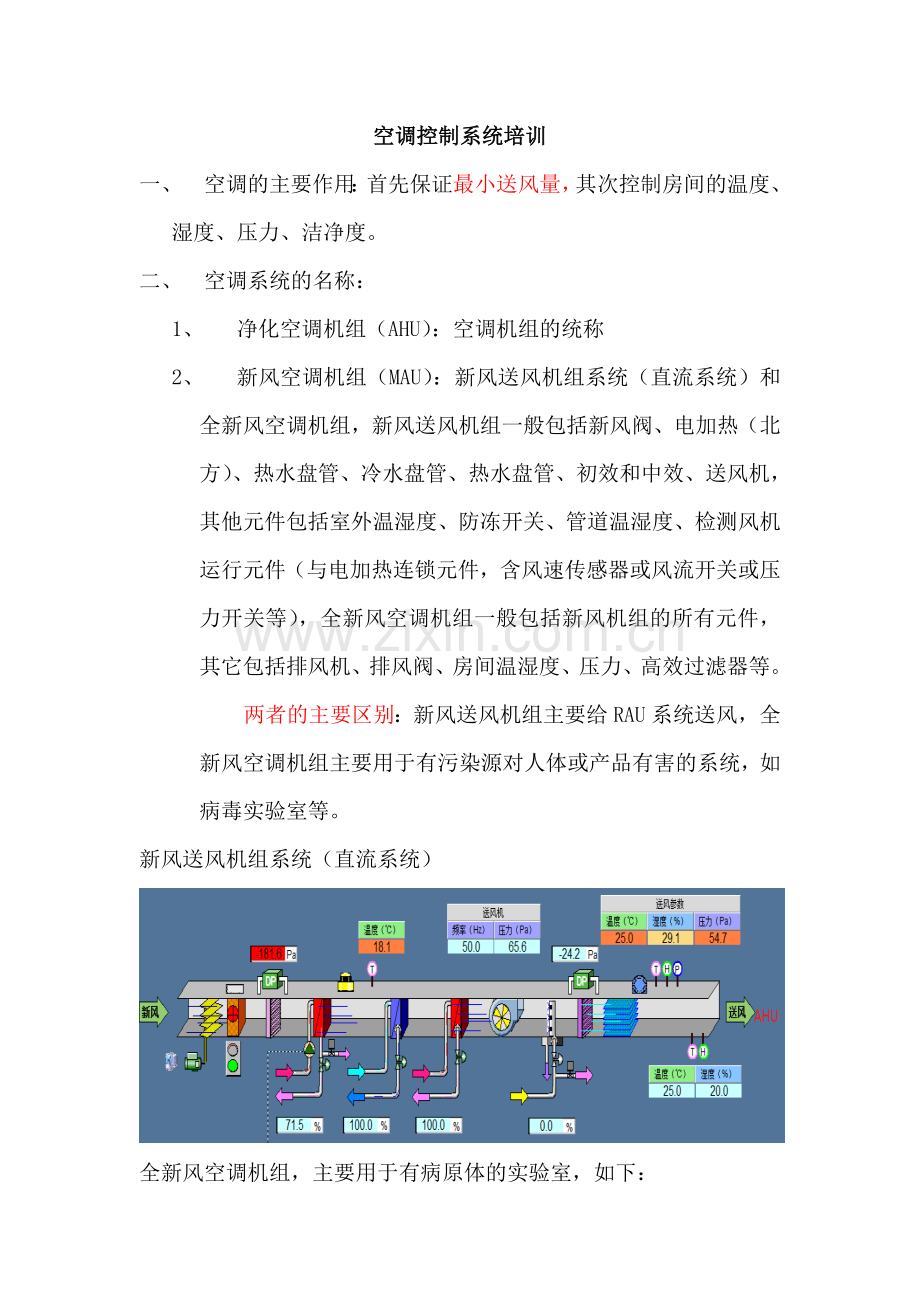

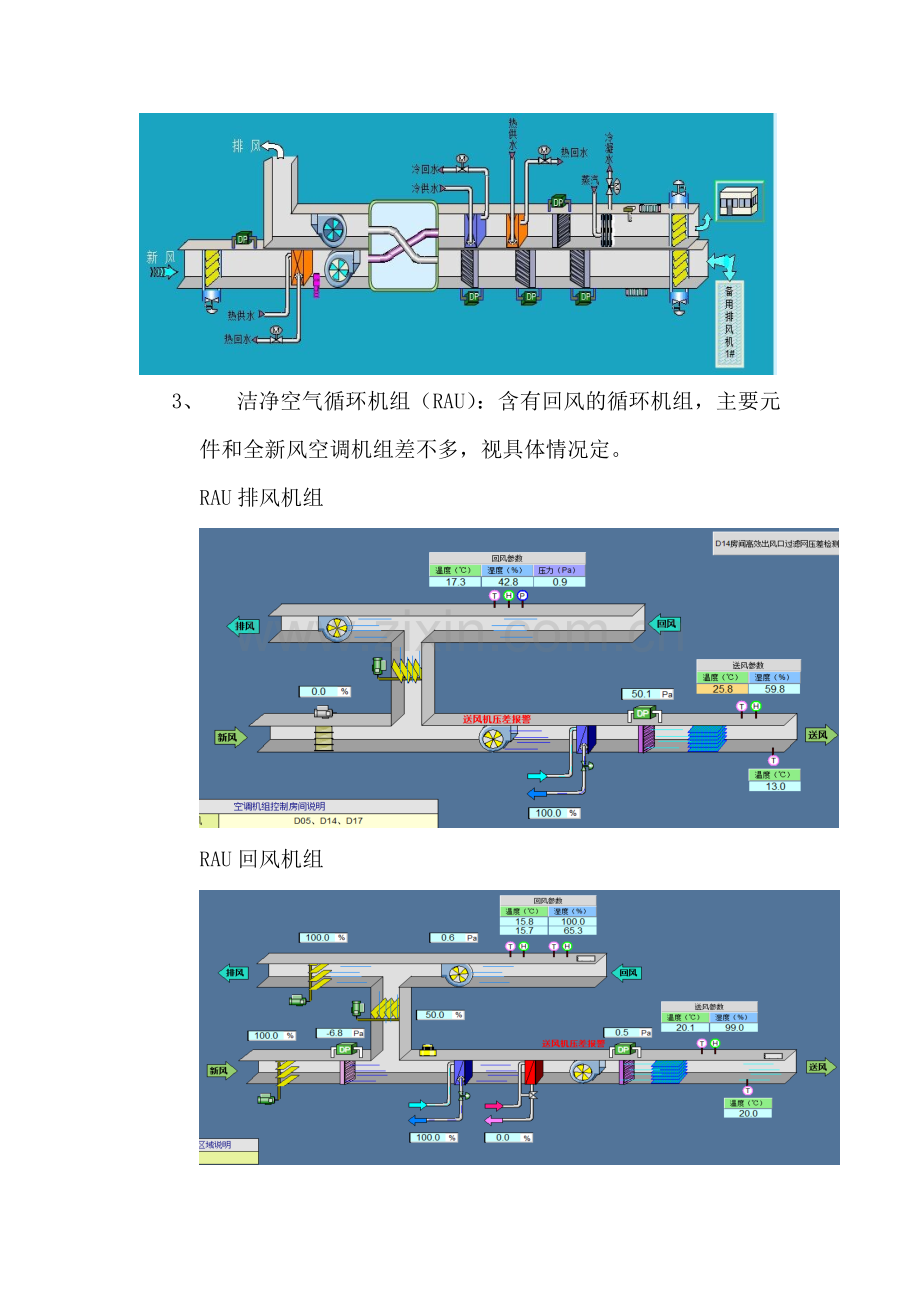

空调控制系统培训一、 空调的主要作用：首先保证最小送风量，其次控制房间的温度、湿度、压力、洁净度。二、 空调系统的名称：1、 净化空调机组（AHU）：空调机组的统称2、 新风空调机组（MAU）：新风送风机组系统（直流系统）和全新风空调机组，新风送风机组一般包括新风阀、电加热（北方）、热水盘管、冷水盘管、热水盘管、初效和中效、送风机，其他元件包括室外温湿度、防冻开关、管道温湿度、检测风机运行元件（与电加热连锁元件，含风速传感器或风流开关或压力开关等），全新风空调机组一般包括新风机组的所有元件，其它包括排风机、排风阀、房间温湿度、压力、高效过滤器等。两者的主要区别：新风送风机组主要给RAU系统送风，全新风空调机组主要用于有污染源对人体或产品有害的系统，如病毒实验室等。新风送风机组系统（直流系统）全新风空调机组，主要用于有病原体的实验室，如下：3、 洁净空气循环机组（RAU）：含有回风的循环机组，主要元件和全新风空调机组差不多，视具体情况定。RAU排风机组RAU回风机组 4、其它空调组合：风机过滤器单元(FFU),主要由风机和过滤器组成，此方案多用于不同温、湿度和洁净度要求的洁净室；干盘管(DC)，主要元件由水阀组成，同一区域不同房间要求的温度不同，需要加DC。三、 空调机组的冷源/热源：冷源：冷冻水（除湿时冷冻水温度必须小于室外空气的露点） 热源：热水、蒸汽、电加热器 加湿源：蒸汽，电极加湿器，喷雾加湿（蒸汽的产生方式不同）四、 空调系统的组成元件及主要作用：1、 风阀：风阀一般有两种（1）、模拟风阀，模拟量控制，控制信号（010V），反馈信号（0100%）一般可手动设定开度或自动调节。（2）、双DO风阀（开关量风阀），数字量控制，带开关反馈信号，除非阀门需要判断全开或者全关，经过编程，可以当模拟阀使用，一般可手动设定开度或自动调节。在调试的过程中，一定要把风阀的开关状态调试好，如果风阀方向接反，风机长时间运行容易使风机机箱或者风阀变形。调试方法：如果不能直观的看到风阀的开关状态，可打开风机，调试人员进入风箱，关闭风箱风门，可感觉到风量的大小来判断风阀的开关（最好有空调厂家的人配合或者两个人配合，禁止一人进入风机开启的风箱，关闭风箱门）。阀门的典型接线方式: 模拟法 双DO阀2、 过滤器，一般有初效(100Pa)、中效(200Pa)和高效(500Pa)三种，一般有两种检测方式，开关检测和模拟量检测，主要用于过滤空气中的尘埃粒子，过滤器堵塞时，需要报警。初效用于过滤 5m 以上尘埃粒子，中效过滤粒径15um，高效捕集0.10.5um的细小微粒。3、 温湿度控制阀门：主要有冷水阀、热水阀和蒸汽阀，这些阀门主要为模拟量控制，热水阀只控制温度，加湿阀只控制湿度，在恒温恒湿的房间，冷水阀有两种作用，除湿和降温，在降温除湿的过程中，那个输出值大，已最大输出的为主导控制。4、 风机：有两种控制方式，直接启动和变频器启动，直启一般排风机较多，需配合风阀调节风量；送风机一般采用变频器控制，用于调节送风风速、送风压力或房间压力，主要保证房间的换气次数及控制参数。5、 防冻开关：主要防止冷水盘管冻裂，一般安装在预加热之后，如果防冻开关报警，系统应直接停机，同时全开预加热阀门，在冬季模式时，预加热阀门建议给一个最小开度，具体大小根据实际地区的温度定，预加热阀门的开度由预加热段送风温度控制。6、 电加热：一般用于预加热和再加热，在预加热段，防止盘管冻裂，在再加热段时，控制送风温度或者房间温度。7、 防火阀：安装于电加热之后或着回风管道内，防止电加热失控时或房间发生火灾时，防火阀自动关闭，避免引起更大的火灾，电加热之后也可以用温度开关或者温度传感器代替，防火阀动作时，系统必须停机并报警。8、 风流开关：为防止电加热误动作或者无风时开启电加热，必须测试风管管道是否有风，如果无风的情况下，电加热不能启动。但在实际应用中，风流开关容易坏，建议用风速传感器或者在送风机安装压差开关或压力传感器代替其功能。系统运行延时后，风流开关不动作，系统需要报警且关闭电加热或者系统停机。五、 空调系统的几种主要的组合控制模式1、 预加热阀与防冻开关：预加热段是为了保证表冷段的盘管不被冻裂，预加热只与预加热段送风温度和防冻开关有关，预加热段送风温度控制预加热阀的开关，在冬季模式时，预加热阀门需要预留最小开度，具体开度视各个地区的温度差异而定。2、 表冷与加热加湿的控制：恒温恒湿系统中，表冷段有除湿和降温两种作用，除湿时冷冻水温度必须低于露点温度，当表冷阀除湿时，加湿器必须关闭，当表冷阀降温时，加热器必须关闭。3、 新风阀开度：新风阀的开度主要保证新风量的大小，在控制中，一般体现在送风压力或房间压力上，特别在调节房间压力为负压时，不能关闭新风阀或者房间的进风阀，必须保证最小新风量，具体测试根据设计风量由空调厂家配合调试。4、 电加热和风流开关（或者风速传感器）：在风管管道无风时，即送风机不运转时，电加热必须关闭，防止火灾。5、 电加热和防冻开关：电加热用于防冻时，和预加热阀的控制相同。6、 送风机、排风机或者回风机的启停控制顺序：房间为正压控制时，先启动送风机再启动排风机，系统关闭时，先停止排风机再停止送风机；房间为负压时，先启动排风机再启动送风机，系统关闭时，先停止送风机再停止排风机。风机启停顺序为先起后停的顺序。开启延时时间一般310s，关闭时间稍长一点，具体根据调试现场设定。7、 风机与风阀的控制顺序：先开风阀至最小开度时，再开风机。8、 控制参数的控制精度：温度、湿度、压力单位一般采用、%、Pa，风速一般采用m/s，控制参数应该精确到小数点后一位，不建议用风量单位为CMH或CMM去控制，由于误差的原因，风量的变化比较大，控制精度不够，所以有风量要求显示的地方，建议直接显示风量，不参与控制，直接用风速控制。压力和风速需要滤波。六、 空调的控制目标1、能效比n 定义：在额定工况和规定条件下，空调进行制冷运行时实际制冷量与实际输入功率之比。 n 意义：一个综合性指标，反映了单位输入功率在空调运行过程中转换成的制冷量。空调能效比越大，在制冷量相等时节省的电能就越多。 2、制冷能效比EER和制热能效比COP ：(1)空调器的能效比，就是名义制冷量(制热量)与运行功率之比，即EER和COP。(2)EER是空调器的制冷性能系数，也称能效比，表示空调器的单位功率制冷量。(3)COP是空调器的制热性能系数，表示空调器的单位功率制热量。(4)数学表达式为：EER=制冷量/制冷消耗功率 COP=制热量/制热消耗功率。(5)EER和COP越高，空调器能耗越小，性能比越高。
