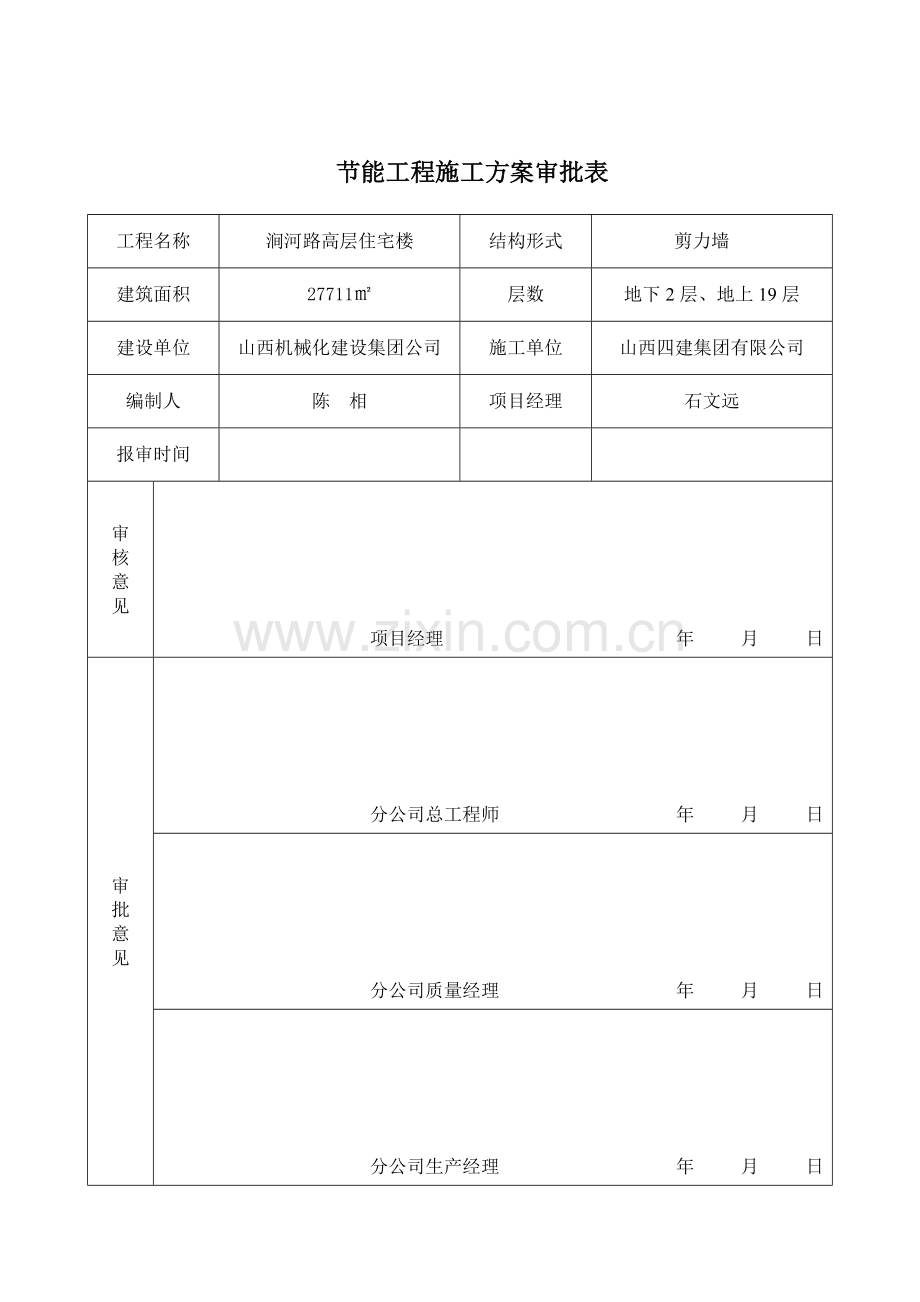

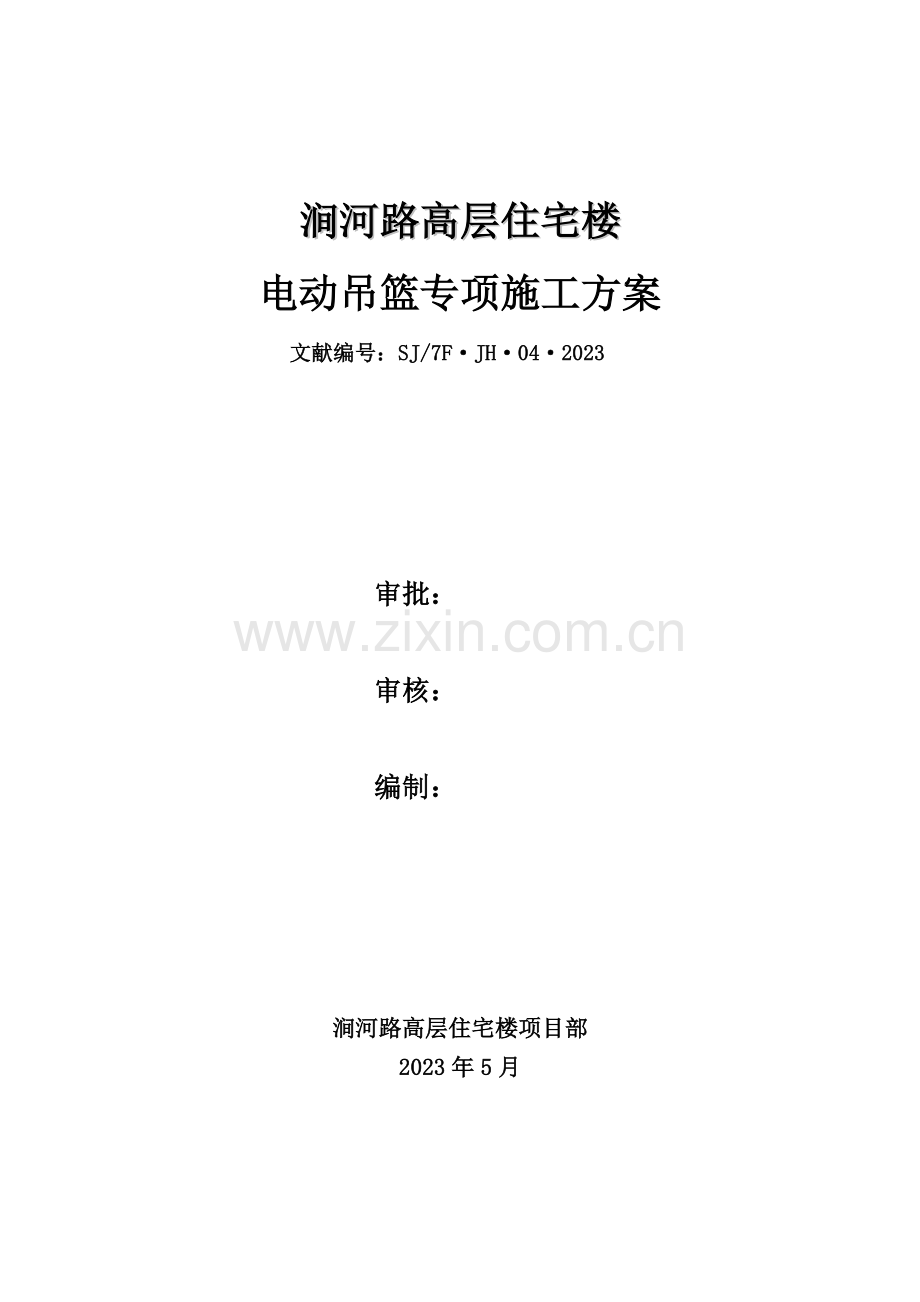

涧河路高层住宅楼电动吊篮专项施工方案文献编号：SJ/7FJH042023审批：审核：编制：涧河路高层住宅楼项目部2023年5月 节能工程施工方案审批表工程名称涧河路高层住宅楼结构形式 剪力墙建筑面积27711层数地下2层、地上19层建设单位山西机械化建设集团公司施工单位山西四建集团有限公司编制人陈 相项目经理石文远报审时间审核意见项目经理 年 月 日审批意见 分公司总工程师 年 月 日 分公司质量经理 年 月 日分公司生产经理 年 月 日一、施工准备二、ZLP630型电动吊篮简介三、施工设计四、吊篮安装前的准备工作五、吊篮进场六、人员配备及安装规定七、安装施工方法：八、抗倾覆力学计算九、使用前培训十、拆卸十一、安全注意事项十二、吊篮使用的作业人员安全规则十三、吊篮临时用电方案一、施工准备本工程外墙装修施工内容重要为外墙抹灰、保温及外墙面砖，施工荷载较小且高度不高，计划选用ZLP630型高处作业吊篮进行外墙施工。本工程由于工期紧张，在结构四周满布吊篮，以满足工程进度的规定。同时施工吊篮应根据建筑结构尺寸及施工计划安排绘制吊篮排布图，拟定吊篮数量及进场计划，材料采购部门应根据吊篮进场计划提前考察拟定合格的租赁方，并准时组织吊篮进场。吊篮进场后，应组织进行验收，并提供产品说明书、检查报告等相关资料。吊篮安装拆除应由专业人员进行，施工前对安拆人员进行有针对性的技术安全交底。建筑四周场地及屋面周边应清理平整干净，满足吊篮安装及使用的规定。吊篮安装前，应将电源引到楼层指定位置，设立专用配电箱。吊篮运到现场后，将悬挂机构、钢丝绳、配重、配重支杆、安全绳、限位顶板等运到屋面分类摆放就位，吊篮篮体、提高机、安全锁、配电箱等根据吊篮排布图运到建筑周边，以便于进行组装。二、ZLP630型电动吊篮简介本吊篮是新型电动爬升式装修机械，重要用于高层及多层建筑物的外墙施工及装饰和装修工程本产品操作简朴灵活，移位容易，方便实用，安全可靠。吊篮整机由悬挂机构、悬吊平台、提高机、安全锁、钢丝绳和电源电缆及电气控制箱等重要部分组成。1.钢丝绳2.限位块3.前梁4. 加强绳5. 前后升降支架6. 前梁上支柱7. 中梁8.后梁9.后梁立柱10.配重块11. 后梁底架12. 前支撑悬挂机构示意图提高机架侧围栏底板电控箱脚轮提高机安全锁级螺栓1、悬挂机构：是架设于建筑物屋面通过钢丝绳来悬挂悬吊平台的装置。悬挂机构由二个相同的悬挂支架成对组成，配重块均衡放置在后座的穿杆上。吊篮篮体组装图2.1悬吊平台：是根据建筑物需用尺寸，由前后高低栏片，左右由提高机安装架及底板用螺栓紧固组合而成，是用以上承载施工人员及料具的工作平台。2.2提高机：ZLP630型吊篮分别配置二台功率为1.5KW的YEJ90L-4型提高机，安装于悬吊平台两端的提高机安装架中。提高机是驱动悬吊平台上、下运动的动力装置。提高机由电磁制动三相异步电机驱动，经蜗轮蜗杆和一对齿轮减速后带动钢丝绳输送机构使提高机沿着工作钢丝绳上下运营。从而带动悬吊平台上升或下降，并且电机的电磁制动器上装有手动释放装置，当断电或故障时，只需把手动释放手柄向上抬起，悬吊平台在自重作用下自由滑降。2.3安全锁：配置二台CST20摆臂式防倾斜安全锁，是悬吊平台的安全保护装置，分别安装于提高机安装架上方的安全锁支架内，当工作钢丝绳断裂或是悬吊平台倾斜到一定角度时，能自动快速锁牢安全钢丝绳，保证悬吊平台不坠落或继续倾斜，防止事故发生。见下图：动力绳安全绳 安全锁示意图2.4工作钢丝绳和安全钢丝绳：是承受悬吊平台载荷的重要部件，均采用619W+IWS-8.3特制镀锌吊篮专用钢丝绳。此外每台吊篮单独配备保险绳和自锁器，用于施工人员把安全带扣在自锁器上，保证人身安全。2.5电源电缆及电气控制箱：电源电缆是连接电源和电气控制箱为提高机输送电能的导体。采用三相五线制32.5+21.5五芯胶套电缆。电气控制箱是控制提高机和悬吊平台上下运营的部件。ZLP630型电动吊篮重要参数如下：额定载荷： 630kg提高速度：9-11m/min电机型号：YEJ90L- 4 电机功率：21.5KW电源电压：380V5% 50H2 三相五线制安全锁型号：LSF30型悬挂机构伸出长度：1.1-1.7m(1.5米及1.5米以上时载重量不大与480 kg)电源电缆线：32.5+21.5YX-5橡套加强电缆线2.6镀锌钢丝绳：431SW+NS-8.3最小破断拉力53KW三、施工设计根据涧河路高层住宅楼图纸设计及项目部规定，在顶层按常规方法搭设悬挂机构，为了保证安全，特殊部位由出租方现场技术人员会同承租方技术人员协商解决。四、吊篮安装前的准备工作4.1承租方须在建筑物屋面预备380V电源及配带一、二级漏电保护器的分电箱若干（根据使用台数而定）。4.2为了减轻往建筑物屋面搬运吊篮配件的劳动强度，提高安装速度，电梯应给予配合运送。4.3建筑物屋面安装吊篮部位有杂物的应清理干净，便于安装。五、吊篮进场吊篮可根据现场需用分批进场。双方指派专门负责人，对进场吊篮的配件和设备进行清点，并签进场清单，办理交接手续。六、人员配备及安装规定6.1人员配备：出租方派技术人员现场指导，承租方提供劳动人员8-10名配合搬运、安装。并由承租方安全和机械人员进行监督安装。6.2搬运：水平搬运涉及悬吊平台、重锤、电器控制箱，垂直搬运涉及屋面悬挂机构、钢丝绳、保险绳、电源电缆、配重块。6.3安装规定：安装前必须对吊篮各部件进行检查核对，确认有无损伤。严格按照使用说明书工艺流程进行安装。每台吊篮悬挂机构的两个吊点间距与悬吊平台长度相同。保证前座略高于后座，各连接件必须紧固。七、安装施工方法：吊篮安装工艺流程图如下：悬挂机构垂放钢丝绳挂钢丝绳配重块悬吊平台穿钢丝绳、平台正位安全锁电器箱提高机靠墙轮椅重 锤运营前调整限位块7.1悬挂机构的安装悬挂机构安装于建筑物的屋面。将悬挂机构的零部件和钢丝绳运至屋面后，在平面布置图标注的位置进行安装。安装顺序图如下：调节座调整调节座高度前梁前座调节座调整调节座高度后梁后座前梁调整前、后座距离加强钢丝绳螺旋扣组件上支柱张紧加强钢丝绳悬挂机构定位垂放钢丝绳挂钢丝绳配重块（1）安装地面选择水平面，遇有斜面时，在座脚下面用木板垫平，如安装面是防水保温层时，在前后座脚下加垫5厘米厚木板，防止压坏防水保温层。（2）可调式悬挂支架的调节支座高度使前梁下侧面略高于女儿墙高度，在前梁伸出端过长情况下，待悬挂机构定位后，在前梁伸出端下侧面与女儿墙间加垫木块固定。（3）前梁伸出端悬伸长度为1.5米，前后支座间距应不小于4.6米。（4）前、后支座间距在场地允许情况下，尽量调整至最大距离。（5）两个相同的悬挂支架间距要与悬吊平台长度相同，其误差不得超过20cm。（6）张紧加强钢丝绳时，使前梁略微上翘35厘米，产生预应力，提高前梁钢度。（7）钢丝绳端部用绳夹紧固时，绳夹的数量是4个，U型开口在钢丝绳尾端对侧，且方向一致。绳夹应从吊装点处开始依次夹紧，并在最后一个绳夹和前一个绳夹间，使钢丝绳有少许拱起，形成安全弯。（8）垂放钢丝绳时，将钢丝绳自由盘放在楼面，将绳头仔细抽出后沿墙面缓慢向下滑放，钢丝绳放完后应将缠结的绳小心分开。（9）将配重块均衡套置于后座的四根穿杆上。7.2悬吊平台的安装悬吊平台的安装顺序：前栏片前栏片前栏片底 板底 板底 板后栏片后栏片后栏片提高机安装架（两端）选择平整的地坪做安装面。各基本节对接处对齐，预紧后整个平台框架平直。安装两端提高机架使安全锁支架朝向平台外侧。装成后均匀紧固所有连接螺栓。7.3安全锁及提高机的安装安全锁和提高机分别安装于悬吊平台两端提高机安装架上的安全锁支架和提高机支承中，安全锁安装时使摆臂滚轮朝向平台内侧。提高机安装时将提高机搬运至悬吊平台内，使提高机背面的矩形凹框对准提高机支承，插入销轴并用锁销锁定后，在提高机箱体上端用二只连接螺栓将提高机固定在提高机安装架的横框上。7.4 电器控制箱的安装电气控制箱安装于悬吊平台中间部位的后（高）栏片上，电箱门朝向悬吊平台内侧，用二个吊攀将电箱固定在栏片的栏杆上。电箱安装固定后，将电源电缆、电机电缆、操纵开关电缆的接插件插头插入通过漏电保护器输出的各项相线的插座中。7.5通电、检查通电前检查（1）电源是380V三相接地电源，电源电缆接线处可靠固定。（2）屋面悬挂机构安放平稳，固定可靠，连接螺栓无松动，配重块安装平衡稳固。（3）钢丝绳连接处的绳夹对的，螺母拧紧可靠。（4）悬垂钢丝绳应分开，无绞洁，缠绕和死弯。（5）提高机、安全锁及悬吊平台安装对的、连接可靠，连接螺全无松动或虚紧，连接处部件无变形或开裂现象。（6）电缆接插件接插对的无松动，安全锁可靠灵活。（7）施工立面上无明显突出物或其它障碍物。通电后检查及规定：（1） 闭合电箱内开关，指示灯亮，按电箱门上启动按纽通电。（2）将转换开关置于左位置，分别点动上升或下降按纽，左提高机正反运转正常。（3）将转换开关置于右位置，分别点动上升和下降按纽，右提高机正反运转正常。（4）将转换开关置于中间位置，分别点动上升和下降按纽，左、右提高机同时正反运转正常。（5）将转换开关置于中间位置，启动左右提高机后，按下电箱门上急停按纽（红色），电机停止运转。旋动急停按钮使其复位后，可继续启动。（6）将转换开关置于中间位置，启动左右提高机后，分别按下各行程开关触头，警铃报警，同时提高机停止运转。放开触头后，可继续启动。7.6穿工作钢丝绳位于悬挂机构前梁端头内侧位置的二根钢丝绳是工作钢丝绳，穿入提高机内按以下顺序操作：将钢丝绳穿入端穿过安全锁摆臂上的滚轮槽后，插入提高机上端进口，至插不进时将钢丝绳略微提起后用力下插，使钢丝绳插紧于提高机。转动转换开关并点动上升按纽，使钢丝绳平稳地自动穿绕于提高机的传动盘上，继续点动上升按纽至钢丝绳穿出电机。两端提高机分别穿绳至钢丝绳拉紧时即刻停止，然后将转换开关转至中间位置，点动上升按纽，同时拉住悬吊平台两端，使其在自重作用下平稳处在悬吊状态，防止悬吊平台离开地面时与墙面或其它物体撞击。待悬吊平台离地约20-30厘米时停止上升，并检查悬吊平台是否处在水平状态，如有倾斜，可将转换开关转至低端位置，并点动上升按纽，使悬吊平台低端提高至水平位置。7.7穿安全钢丝绳位于悬挂机构前梁端头外侧的二根钢丝绳是安全钢丝绳，穿绳时，将钢丝绳穿入端插入安全锁上方的进绳口中，用手推动安全锁摆臂，让钢丝绳通过安全锁后，从安全锁下方的出绳口将钢丝绳拉出，直至将钢丝绳拉紧。7.8重锤的安装重锤是固定在钢丝绳下端用来拉紧和稳定钢丝绳的部件，防止悬吊平台在提高时将钢丝绳随同拉起而影响悬吊平台正常运营。安装时，在钢丝绳下端离开地面约56厘米处，用绳夹紧固于钢丝绳上。 7.9把保险绳沿墙面缓慢向下滑放，并单独固定在屋面上。7.10吊篮安装完毕后，应在安全高度试运营几次，确认安全、正常、通畅后，方可升至高处安装限位块。7.11安全锁实验：一方面将选调平台两端调平，然后上升至悬吊平台底部离地面1米左右，关闭一端提高机，操纵另一端提高机，直至安全锁锁绳，然后测量悬吊平台底部距地面的高度及为锁绳距离，检查是否符合标准规定（倾斜6-8度）。左右两端安全锁的检查方法对称。7.12空载试运营：启动电源，使悬吊平台距地面2m的行程中做上下运营三次。运营时应符合下列规定：电路正常且灵敏可靠；提高机升降平稳，启动、制动正常，无异常声音；其他各部分均无异常。7.13静载荷实验：往悬吊平台内加载配重块650kg，使之升至离地面1米处停止，检查吊篮各部件无永久性变形即可。7.14动荷载实验：实验人员戴好安全帽进入悬吊平台，将安全带系在独立的保险绳上，实验时应是电动吊篮达成额定荷载（涉及实验人员重量）。将悬吊平台升至超过限位止挡，上升电路被切断，悬吊平台停止上升，上限位有效，再将悬吊平台下降至距地面1米处，关掉电源，实验结束。7.15验收交接吊篮实验完毕合格后，由技术、安全有关人员进行验收检查，并填写电动吊篮安装验收单。经相关人员签字后方可投入使用。八、抗倾覆力学计算8.1本工程所用吊篮型号：ZLP630型 6米悬吊平台最大自重480kg，最大限载均为630kg。8.2电动吊篮受力简图：ba4.6m1.5mGFZLP630型电动吊篮悬挂机构示意图ZLP630型吊篮抗倾覆计算现以最大规格6米悬吊平台进行最不利情况计算，具体数值为：F-为悬吊平台最大自重480kg+4根钢丝绳120kg+限载630kg=1230kG-为水泥配重块的重量25kg36块=900kga-为工作钢丝绳与前座间距1.5mb-为前座与后座间距4.6m将具体数值代入式1 K=Gb/Fa可得：K=Gb/Fa=9004.6/12301.5=2.242所以依据计算结果可知，设计尺寸、重量、性能在满足施工需要的同时，可以保证施工安全。九、使用前培训吊篮使用前，出租方派技术人员会同承租方安全或机械人员对操作人员进行现场培训，依据说明书、安全协议、电动吊篮安全操作规程进行考核，考核合格后发操作证方可上岗使用吊篮。出租方长期派1-2名技术人员现场维护、指导、检查安全使用。十、拆卸10.1拆卸前应对吊篮进行全面检查，记录损坏情况。10.2拆卸的方法环节：拆下重锤，将悬吊平台停放在平整的地面上，把钢丝绳分别从提高机和安全锁内退出。切断电源，将电缆从分电箱和吊篮电箱上拆下，拉到屋面，并卷成圆盘扎紧。将钢丝绳、保险绳卸下拉到屋面，并卷成圆盘扎紧：拆卸屋面悬挂机构，并连同配重块、钢丝绳等部件安全运送到地面。拆卸悬吊平台，并做好安全防护工作。十一、安全注意事项11.1屋面悬挂机构应水平摆放，配重码放整齐并固定好。11.2吊篮使用现场10米范围内不得有高压线及高压装置。11.3作业中要划出安全区，防止高空落物伤人，严禁交叉作业。11.4安装完毕后，屋面机构的所有部件严禁任何人挪动。11.5钢丝绳不允许缠结火烧丝或粘结涂料、水泥等物，更不允许将钢丝绳作地线电焊作业，避免钢丝绳卡绳或断丝发生意外事故。11.6吊篮内的杂物，要天天清理，减少悬吊平台的荷载。天天施工完毕后，将电机、电箱遮盖防止浸水，避免发生漏电伤人事故，在使用吊篮时，要均习荷载，不允许超载使用。11.7操作人员要认真学习，严格按照说明书，安全协议、电动吊篮安全操作规程进行施工，严禁违章作业。11.8钢丝绳在一个捻距内断丝5根或磨损量大于原直径7%时必须报废。11.9如吊篮高空发生故障，检修人员必须戴好安全帽，系好安全带，将吊篮固定平稳后，方能检修。11.10现场内不得吸烟，文明施工。11.11外墙吊篮每日施工前要检查电源电箱及安全锁等设施，天天施工完毕后电动吊篮要放在自然地坪上并关闭电源。十二、吊篮使用的作业人员安全规则12.1吊篮操作人员必须是通过培训，考核合格后取得有效证明方可上岗操作。吊篮必须指定人员操作，严禁未经培训人员或未经主管人员批准擅自操作吊篮。12.2作业人员作业时佩戴安全帽和安全带，安全带上的自动锁扣应扣在单独牢固固定在建（构）筑物上的悬挂生命绳上。12.3作业人员酒后、过度疲劳功情绪异常时不得上岗作业。12.4双机提高的吊篮必须有二名以上人员进行操作作业，严禁单人升空作业。12.5作业人员不得穿着硬底鞋、塑料底鞋、拖鞋或其它滑的鞋子进行作业，作业时严禁在悬吊平台内使用梯、簦、搁板等攀高工具和在悬吊平台外另设吊具进行作业。12.6作业人员必须在地面进出吊篮，不得在空中攀缘窗户进出吊篮，严禁在悬空状态下从一悬吊平台攀入另一悬吊平台。十三、吊篮临时用电方案13.1电工必须通过按国家现行标准考核合格后，持证上岗工作；其他用电人员必须通过相关安全教育培训和技术交底，考核合格后方可上岗工作。13.2安装、巡检、维修或拆除临时用电设备和线路，必须由电工完毕，并应有人监护。电工等级应同工程的难易限度和技术复杂性相适应。13.3各类用电人员应掌握安全用电基本知识和所用设备的性能，并应符合下列规定：13.4使用电器设备前必须按规定穿戴和配备好相应的劳动防护用品，并应检查电气装置和保护设施，严禁设备带“缺陷”运转；13.5保管和维护所用设备，发现问题及时报告解决；13.6暂时停用设备的开关箱必须分断电源隔离开关，并应关门上锁；13.7移动电气设备时，必须经电工切断电源并做妥善解决后进行。吊篮用电电源应选在大楼的屋顶从指定配电箱批定配电开关处接出电源至吊篮分派电柜内，在从分派电柜中接出电源至各吊篮控制箱，分派电柜应垂直固定于室内，并设立漏电开关一机一闸，每台吊篮都采用三相五线制，必须接零和接地，电缆应悬空放置妥当。
