电梯工程施工技术资料.doc

施工现场质量管理检查记录
表C1-1
编 号

工程名称

开工日期

施工许可证
(开工证)

建设单位

项目负责人

设计单位

项目负责人

监理单位

总监理工程师

施工单位

项目经理

项目技术
负责人

序号
项 目
内 容
1
现场质量管理制度

2
质量责任制

3
重要专业工种操作上岗证书

4
分包方资质与分包单位的管理制度

5
施工图审查情况

6
地质勘察资料

7
施工组织设计、施工方案及审批

8
施工技术标准

9
工程质量检查制度

10
搅拌站及计量设立

11
现场材料、设备存放与管理

12

检查结论：

总监理工程师
(建设单位项目负责人) 年 月 日
本表由施工单位填写，施工单位、监理单位各保存一份。

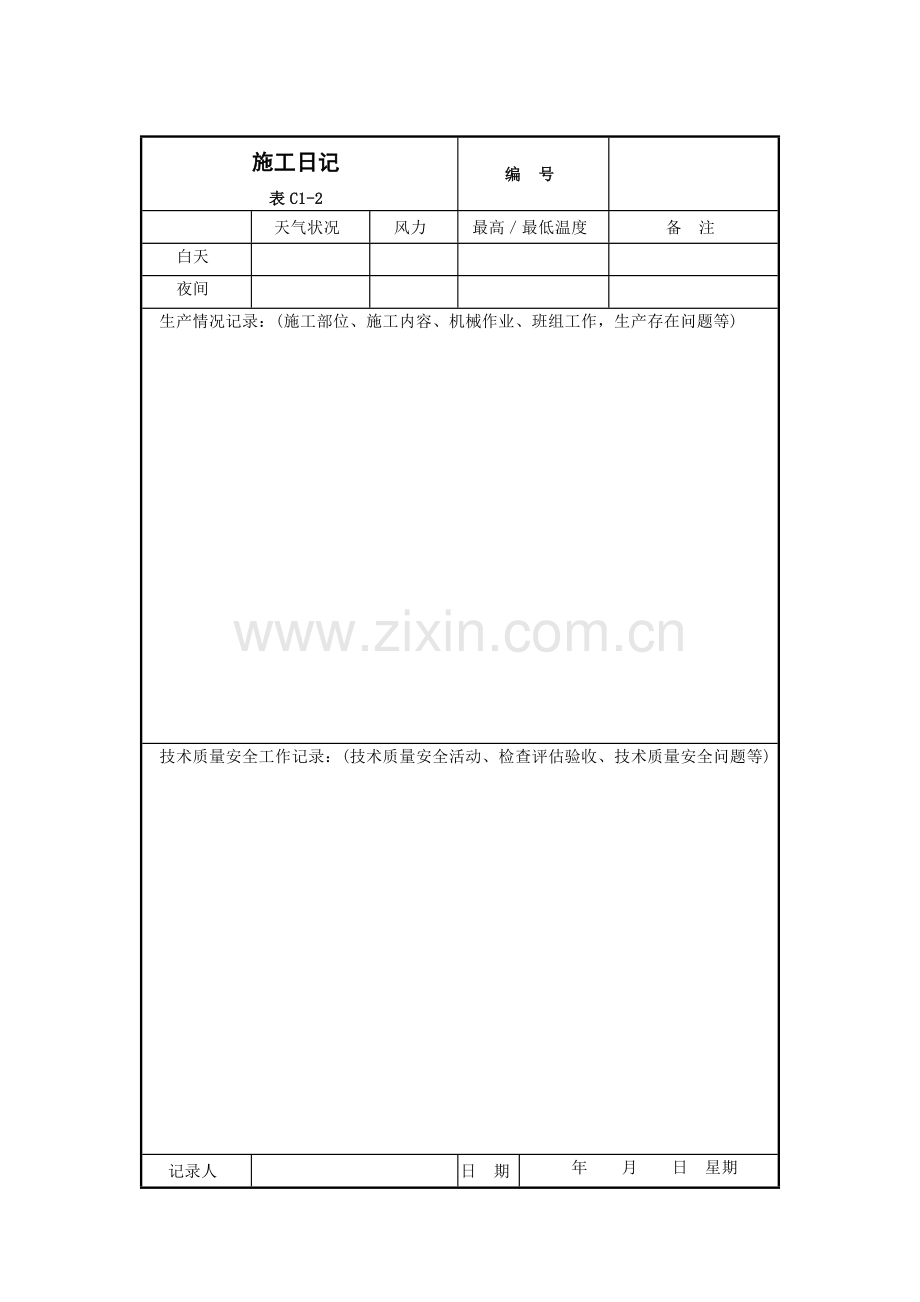

施工日记
表C1-2
编 号

天气状况
风力
最高／最低温度
备 注
白天

夜间

生产情况记录：(施工部位、施工内容、机械作业、班组工作，生产存在问题等)

技术质量安全工作记录：(技术质量安全活动、检查评估验收、技术质量安全问题等)

记录人

日 期
年 月 日 星期

技术交底记录
表C2-1
编号

工程名称

交底日期

施工单位

分项工程名称

交底提纲

交底内容：

审核人

交底人

接受交底人

1、 本表由施工单位填写，交底单位与接受交底单位各存一份。
2、 当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。

图纸会审记录
表C2-2
编 号

工程名称

日 期

地 点

专业名称

序号
图 号
图纸问题
图纸问题交底

签 字 栏
建设单位
监理单位
设计单位
施工单位

1． 由施工单位整理、汇总，建设单位、监理单位、施工单位、城建档案馆各保存一份。
2． 图纸会审记录应根据专业（建筑、结构、给排水及采暖、电气、通风空调、电梯、智能系统等）汇总、整理。
3． 设计单位应由专业设计负责人签字，其他相关单位应由项目技术负责人或相关专业负责人签认。

设计变更告知单
表C2-3
编 号

工程名称

专业名称

设计单位名称

日 期

序号
图 号
变 更 内 容

签
字
栏
建设(监理)单位
设计单位
施工单位

1． 本表由建设单位、监理单位、施工单位、城建档案馆各保存一份。
2． 涉及图纸修改诉，必须注明应修改图纸的图号。
3． 不可将不同专业的设计变更办理在同一份变更上。
4． “专业名称”栏应按专业填写，如建筑、结构、给排水、电气、通风空调、电梯等。

工程洽商记录
表C2-4
编 号

工程名称

专业名称

提出单位名称

日 期

内容摘要

序号
图 号
洽商内容

签
字
栏
建设单位
监理单位
设计单位
施工单位

1． 本表由建设单位、监理单位、施工单位、城建档案馆各保存一份。
2． 涉及图纸修改的必须注明应修改图纸的图号。
3． 不可将不同专业的工程洽商办理在同一份洽商上。
4． “专业名称”栏应按专业填写，如建筑、结构、给排水、电气、通风空调、电梯等。

材料、构配件进厂检查记录
表C4-1
编号

工程名称

检查日期

序
号
名称
规格
型号
进程
数量
生产厂家
检查项目
检查结果
备注
合格证号

检查结论：

签
字
栏
建设（监理）单位
施工单位

专业质量员
专业工长
检查员

本表由施工单位填写并保存

材料实验报告（通用）
表C4-2
编 号

实验编号

委托编号

工程名称及部位

试样编号

委托单位

实验委托人

材料名称及规格

产地、厂别

代表数量

来样日期

实验日期

规定实验项目及说明：

实验结果：

结论：

批准

审核

实验

实验单位

报告日期

本表由实验单位提供，建设单位、施工单位各保存一份。

设备开箱检查记录
表C4-3
编 号

设备名称

检查日期

规格型号

总数量

装箱单号

检查数量

检查记录
包装情况

随机文献

备件与附件

外观情况

测试情况

检查结果
缺、损附备件明细表
序号
名称
规格
单位
数量
备注

结论：

签字栏
建设（监理）单位
施工单位
供应单位

本表由施工单位填写并保存。

电梯设备开箱检查记录
表C4-19
编 号

工程名称

产品协议号

设备名称及规格型号

出厂日期

装箱单号

检查数量

开箱日期

检查内容及规范标准规定
检查结果
包装情况
零部件应按类别及装箱单完好地装入箱内，并应垫平、卡紧、固定，精密加工、表面装饰的部件应防止相对移动。驱动主体应整体包装。包装及密封应完好，规格应符合设计规定，附件、备件齐全，外观应完好。设备、材料、零部件无损伤、锈蚀及其他异常情况。

随机文献
1、文献目录；2、装箱清单；3、产品合格证；4、机房、井道布置图；5、使用维护说明书（含润滑汇总表及电梯功能表）；6、电气原理图、接线图及其符号说明；7、重要部件安装图；8、安装（调试）说明书；9、安所有件型式实验报告结论副本；10、易损件目录

机械部件
曳引机标牌应注明：1、产品名称、型号；2、额定速度；3、额定载重量；4、减速比；5、出厂编号；6、标准编号；7、质量等级标志；8、厂名、商标；9、出厂日期。限速器、缓冲器、安全钳装置、门锁等安所有件的标牌应标明：1、名称、型号及重要性能、参数；2、厂名；3、型式实验标志及实验单位。

电气部件
电动机、控制柜等各种电气部件应装入防潮箱内，并应作防震解决，必须存放室内。控制柜标牌应标明：型号、规格，制造厂名称及其辨认标志或商标。

进口设备
还应有进口货品报关单、商检合格证书以及国际标准化组织认证的产品证书、产品检查标准和有关资料。产品各部件的标志、标记、须知、说明等，均应清楚、易懂、耐用，并优先使用中文汉字。

解决意见

签字栏
建设（监理）单位

供应单位
安装单位

本表由施工单位填写，建设单位、施工单位各保存一份

隐蔽工程检查记录
表C5-1
编 号

工程名称

隐检项目

隐检日期

隐检部位

隐检依据：施工图图号 ，设计变更/洽商（编号 ）及有关国家现行标准等。
重要材料名称及规格/型号：
隐检内容：

申报人：

检查意见：

检查结论： □ 批准隐蔽 □不批准，修改后进行复查
复查结论
复查人：

复查日期：

签字栏
建设(监理)单位
施工单位

专业技术负责人
专业质检员
专业工长

本表由施工填写，建设单位、施工单位、城建档案馆各保存一份。

预检记录
表C5-2
编 号

工程名称

预检项目

预检部位

检查日期

依据：施工图纸（施工图纸号 ）、
设计变更/洽商（编号 ）和有关规范、规程。
重要材料或设备：
规格/型号：
预检内容：

申报人：

检查意见：

复查意见：

复查人：

复查日期：

施工单位

专业技术负责人
专业质检员
专业工长

本表由施工单位填写并保存。

施工检查记录(通用)
表C5-3
编 号

工程名称

检查项目

检查部位

检查日期

检查依据：
检查内容：

检查结论：

复查意见：

复查人： 复查日期：
施工单位

专业技术负责人
专业质检员
专业工长

本表由施工单位填写并保存。

交接检查记录
表C5-4
编 号

工程名称

移交单位名称

接受单位名称

交接部位

检查日期

交接内容：

检查结果：

复查意见：

复查人： 复查日期：
见证单位意见：

见证单位名称：

签字栏
移交单位
接受单位
见证单位

1、本表由移交、接受和见证单位各保存一份。
2、见证单位应根据实际检查情况，并汇总移交和接受单位意见形成见证单位意见。

电梯承重梁、起重吊环埋设
隐蔽工程检查记录
表C5-23
编 号

工程名称

隐检项目

检查部位

填写日期

施工日期

天气情况

气温(℃)

隐检内容及示意图 单位：mm

承重梁规格

数 量

承重墙类型

厚 度

埋设长度

过墙中心

梁垫规格

焊接情况

防腐措施

梁端封固
型钢焊接、混凝土灌注
起重吊环设计荷载(kg)

起重吊环材料规格
A3，Φ
混凝土承重梁位置规格

吊环与钢筋锚固尺寸

A3园钢吊环荷载
Φ16,1.5t
Φ20,2.1t
Φ22,2.7t
Φ24,3.3t
Φ27,4.1t
检 查 意 见

年 月 日
复 查 意 见
年 月 日
签 字 栏
建设（监理）单位
安装单位

专业技术负责人
专业质检员

本表由施工单位填写，建设单位、施工单位、城建档案馆各保存一份。

电梯铜丝绳头堪注隐蔽检查记录
表C5-24
编 号

工程名称

隐检项目

操作场地

填写日期

操作日期

天气情况

气温（℃）

用火手续

看火人

操作人

钢绳用途
曳引、限速、补偿
钢绳规格
Φ mm
锥套数
共 个
隐 检 内 容
单位：mm

将钢绳清洗干净，绳头分股后，每股端部绑扎防止散丝；去掉麻芯，各绳股向中心弯曲后，拉入锥套内；将锥套加热40℃~50℃，熔化合金温度270℃~400℃；必须一次与锥套浇平，严禁一个锥套二次浇灌。
检 查 意 见

年 月 日
复 查 意 见

年 月 日
签 字 栏
建设(监理)单位
安装单位

专业技术负责人
专业质检员
专业工长

本表由施工单位填写，建设单位、施工单位、城建档案馆各保存一份。

电梯导轨、层门的支架、螺栓埋设
隐蔽工程检查记录
表C5-25
编 号

工程名称

隐检项目
导轨、层门的支架、螺栓埋设
检查部位

填写日期

施工日期

天气情况
晴
气温(℃)

井壁结构

合用工艺

适应图号
A、b、c、d、e、f
埋铁厚度
≮16
螺栓规格
M×
型钢规格

燕尾夹角
≮60º
埋没深度
≮120
墙洞尺寸
××
清渣冲水
清除石渣并冲水
砼配合比
(水泥：砂：豆石)
/
养护
(d)
/
检 查 意 见

年 月 日
复 查 意 见

年 月 日
签 字 栏
建设(监理)单位
安装单位

专业技术负责人
专业质检员
专业工长

本表由施工单位填写，建设单位、施工单位、城建档案馆各保存一份。

电梯电气装置安装检查记录(一)
表C5-26
编 号

施工名称

日 期

序
检查项目
检查内容及其规范标准规定
检查结果
1
主电源开关
位置在机房入口，各台易辨认，容量适当，距地面1.3～1.５m

不应切断与电梯有关的照明、通风、插座及报警电路

2
机房照明
与电梯电源分开，在机房入口处设开关，地面照度≮200LX

3
轿厢照明和通风电路
电源可由相应的主开关进线侧获得

在相应主开关近旁设立电源开关进行控制

4
轿顶照明
及插座
应装设照明装置，或设立安全电压的电潭插座

轿顶检修220V电源插座(2P+PE型)应设明显标志

5
井道照明
电源宜由机房照明回路获得，在机房和坑底设立控制开关

在井道最高和最低处0.5m内各设一灯，并设中间灯，照度≮50LX

6
接地保护
所有电气设备的外露可导电部分均应可靠接地或接零

促护线和工作零线始终分开，保护线采用黄绿双色绝缘导线

保护干线截面积不得小于电源相线，支线应符合相关标准规定

各接地保护端应易辨认，不得串联接地。接地电阻值应≯4Ω

电梯轿厢可运用随行电缆的钢芯或不少于2根芯线接地

7
控制屏柜
布局合格，固定可靠，基础高出地面50～lOOmm

垂直度偏差≯1.5／1000

正面距门宙、维修侧距墙≮600mm，距机械设备≮500mm

8
防护罩壳
在机房内必须防止直接触电。所有外壳防护等级最低为IP2X

9
线路敷设
各台电梯的供电电源应单独敷设或采用隔离措施

机房、井道内应使用金属电线管槽；严禁使用可燃性的管槽

签 字 栏
建设(监理)单位
安装单位

专业技术负责人
专业质检员
专业工长

本表由施工单位填写，建设单位、施工单位各保存一份。

电梯电气装置安装检查记录(二)
表C5-26
编 号

施工名称

日 期

序
检查项目
检查内容及其规范标准规定
检查结果
10
电线管槽
距轿箱、钢绳
机房内≯50mm，井道内≮20mm

水平和垂直偏差
机房内≯2／1000

井道内≯5／1000，全长≯50mm

均应可靠接地或接零，但线槽、软管不得作保护线使用

轿箱顶部电线应敷设在被固定的金属电线管、槽内

11
电线槽
在机房地面敷设时，其壁厚≮1.5mm

位置对的，安装牢固，每根线槽不应少于2点固定

接口严密，出线口无毛刺。槽盖齐全平整，便于启动

12
电线管
应用管卡子固定，间距均匀（符合电气安装标准）

与线槽、箱、盒连接处应用锁母锁紧，管口装设护口

暗敷设时，保护厚度≮15mm

13
金属软管
用于不宜收机械损伤的分支线路，长度≯2m

不得损伤和松散，与箱、盒、设备连接处应使用专用接头

应安装平直牢固，固定点间距均匀且应≯1m

端头及拐弯处固定间距均匀千且应≯0.3m，弯曲半径应≮其外径的4倍

与管、箱、盒应采用接地夹连接，保护线应采用≮4mm2 多股铜线

14
轿箱操作盘及显示板
应与轿壁贴实，洁净无划伤

按钮触动应灵活无卡阻，信号应清楚对的，无串光现象

15
防腐
附属构架、电线槽、电线管等均应涂防锈漆或镀锌，无漏掉

签 字 栏
建设(监理)单位
安装单位

专业技术负责人
专业质检员
专业工长

本表由施工单位填写，建设单位、施工单位各保存一份。

电梯电气装置安装检查记录(三)
表C5-26
编 号

施工名称

日 期

序
检查项目
检查内容及其规范标准规定
检查结果
16
导线敷设
应使用额定电压不低于500V的铜芯绝缘导线

电缆的绝缘或护套表面应有制造厂名、型号和电压的连续标志，标志应笔迹清楚，容易辨认且耐擦

动力线路与控制线路应隔离敷设，抗干扰线路按产品规定

电线管、槽内无积水、污垢

接线编号齐全清楚。保护线端子、电压220V以上的端子和主电源断开后仍带电超过50V的断子应有明显标记

出入电线管、槽的电线应有护口或其他保护措施

电线槽拐弯、导线受力处应加绝缘衬垫，垂直部分应可靠固定

电线管内导线总截面≯管内净截面的40%

电线槽内导线总截面≯槽内净截面的40%

配线应绑扎整齐，留备用线，其长度与箱、盒内最长的导线相同

线槽内应减少接头，接头冷压端子压接可靠，绝缘良好

所有电线接头、连接端子及连接器应设立于柜、盒内或为此目的而设立的屏上

导线和电缆的保护外皮应完全进入开关和设备的壳体或应进入一个合适的封闭装置中

假如不需要使用工具就能将连接件或插接式装置拔出时，则应保证重新插入时，绝不会插错

17
绝缘电阻
导体之间、导体对地之间应＞1000Ω/V。动力电路和电气安全装置电路应≮0.5MΩ；控制回路和照明回路应≮0.25MΩ

签 字 栏
建设(监理)单位
安装单位

专业技术负责人
专业质检员
专业工长

本表由施工单位填写，建设单位、施工单位各保存一份。

电梯机房、井道预检记录
表C5-27
编 号

工程名称

检查日朗

土建设计图号

电梯厂设汁图号

同机房电梯数

同井道电梯数

楼层数

检测内容
设计规定
检测数据
偏差数值
具体部位
机房高度(mm)

机房宽度(mm)

机房深度(mm)

地板承重(Kg)

预留孔洞(mm)

吊钩埋设

井道宽度(mm)

井道深度(mm)

顶层高度(mm)

标准层高(mm)

底坑深度(mm)

井道偏斜

砼粱间距

埋铁位置

层门尺寸(mm)

盒
洞
召唤开关

楼层指示

检查意见：

土建单位

安装单位

签
字
栏
土建技术负责人
专业技术负责人
专业质检员
专业工长

本表由施工单位填写并保存。

自动扶梯、自动人行道安装与土建
交接预检记录
表C5-28
编 号

工程名称

日 期

土建布置图(可复印粘贴) 单位：mm

检测项目
设计规定
检测数据
允许偏差（mm）
水平基准线标记

底坑宽度

底坑深度

支承宽度

支承长度

中间支承强度

支承水平间距

O～15
扶梯提高高度

-15～+15
支承预埋铁尺寸

提高设备预留措施

检查意见：

土建单位

安装单位

签
字
栏
土建技术负责人
专业技术负责人
专业质检员
专业工长

本表由施工单位填写并保存。

自动扶梯、自动人行道的相邻区域
检查记录
表C5-29
编 号

施工名称

日 期

序
检查项目
检查内容及其规范标准规定
检查结果
1
出入口畅通区
其宽度不应小于扶手带中心线之间的距离，纵深尺寸从扶手带转向端起应不小于2.5mm；如该区宽度大于扶手带中心间距两倍时，其纵深尺寸可减至2m。

2
照 明
地面处的光照度：室内应不小于50LX．室外应不小于15LX。

3
防碰挡板
当扶手带中心线与障碍物戚自动扶梯、自动人行道的交叉间距小于0.5m时，应在外蓝板上方设立无锐利边沿的垂直防碰挡板，其高度应不小于0.3m，软连接的链绳自由长度应不小于75mm。

4
净空高度
梯级、踏板或胶带上空垂直净高度严禁小于2.3m。

5
防护栏
自动扶梯与楼层地面开口部之间应设立保证安全的栏杆或屏障，其高度严禁小于1.2m。

6
防护网
当开口与扶梯间距大于200mm时，应设防止物品下落的防护网，网孔密度不能让直径大于φ5Omm的球落下，骨架应用钢材制作。

7
护 板
出入口应设立防儿童钻爬的护板，其高度应不小于1.1m， 与扶手装置及其它设施的间隙应不大于100mm

8
扶手带外缘
与墙壁或障碍物的水平距离不应小于80mm，诙距离应保持至梯级、踏板或胶带上方不小于2.1m的高度。

相邻平行或交叉设立的自动扶梯，其扶手带外缘间距不应小于120mm

9
标志须知
应采用汉字，位置明显，材料经久耐用。内容应符合GBl6899《自动扶梯和自动人行道的制造与安装安全规范》的规定。

签
字
栏
建设(监理)单位
安装单位

专业技术负责人
专业质检员
专业工长

本表由施工单位填写，建设单位、施工单位各保存一份。

自动扶梯、自动人行道电气装置
检查记录(一)
表C5-30
编 号

施工名称

日 期

序
检查项目
检查内容及其规范标准规定
检查结果
1
主开关
每台个，装设在驱动主机或控制装置附近，能迅速而容易的操纵，具有稳定的断开和闭合位置，并能保持在断开的位置。

不应切断电源插座或检修照明电路的电源

2
照明电路、开关、插座
各分离机房，驱动和转向站内应设固定的照明和插座

在金属结构内应正常备用手提行灯，并配备足够的电源插座。

插座应是2P+PE型（2级+保护线）250V或安全电压型式

电源应和主机电源分开，或由主开关之前的分支电缆供电。各回路的保护开关应位于主开关近旁，并应有明显的标志。

3
保护罩壳
在各分离机房，驱动和转向站内应采用防护等级至少为1P2X的防护罩以防止直接触电。

4

接地保护
电气设备金属罩壳均应有易辨认的接地端。接地线应分别直接可靠的接至接地端上，不得互相串联后接地。接地电阻值应≯4Ω。

接地保护线应采用黄绿双色绝缘铜芯导线，并应与零线始终分开。

接地干线的截面积不得小于相线：支路采用裸铜线时应≯4mm2，采用绝缘铜芯导线时应≯1.5mm2。

金属软管和线槽均应可靠接地或接零，但不得作为保护线使用。

签
字
栏
建设(监理)单位
安装单位

专业技术负责人
专业质检员
专业工长

本表由施工单位填写，建设单位、施工单位各保存一份。

自动扶梯、自动人行道电气装置
检查记录(二)
表C5-30
编 号

施工名称

日 期

序
检查项目
检查内容及其规范标准规定
检查结果
5
线路敷设
各台自动扶梯、自动人行道的电源线路应单独敷设或采用隔离措施

所有管线应采用不延燃型材料，并应有防止机械损伤的措施

导线敷设总截面积(涉及外护层)不得超过线槽净截面积的 60％；不得超过线管净截面积的40％

动力线路与控制线路应隔离敷没，抗干扰线路按产品规定

配线应绑扎整齐，接线编号应齐全清楚
6
金属软管
不得损伤和松散，与箱、盒、设备连接处应使用专用接头

应安装平直牢固，固定点间距均匀且应≯1m，端头及拐弯处固定距离应≯0.3m，弯曲半径应≮其外径的4倍

与管、箱、盒应采用专用接地夹连接，保护线应采用≮
4mm2 多股铜线

7
导线连接
电缆的绝缘或护套表面应有制造厂名、型号和电压的连续标志，标志应笔迹清楚，容易辨认且耐擦

保护线端子、电压220V以上的端子和主电源断开后仍带电超过50V的端子应有明显标记

所有导线接头、连接端子及其连接器应设立于柜、箱、盒内；导线和电缆的保护外皮应完全进入开关和设备的壳体内

8

绝缘电阻
导体之间、导体对地之间应，1000Ω／V。动力电路和电气安全装置电路应≮0．5MΩ；其他回路(控制、照明等)应≮ 0.25MΩ

签
字
栏
建设(监理)单位
安装单位

专业技术负责人
专业质检员
专业工长

本表由施工单位填写，建设单位、施工单位各保存一份。

自动扶梯、自动人行道整机安装质量
检查记录
表C5-31
编 号

施工名称

日期

序
检查项目
检查内容及其规范标准规定
检查结果
1
一般规定
所有外露部件如装饰板、围裙板、扶手支架、扶手导轨、内外盖板、护壁板等应表面完整光滑，其接缝处凸台不应大于0.5mm

2
装饰板
(围板)
应有足够的机械强度和钢度，除梯级、踏板或胶带以及扶手带等以外的运动部分均应完全封闭在无孔的围板内（可设通风孔）
3
护壁板
(护栏板)
应有足够的强度以和钢度，其边沿应呈圆角或倒角状，对接处间隙不应大于4mm（玻璃护壁板之间应有间隙）

4
围裙板
梯级
踏板
应设防夹装置或在梯级踏面两端提供黄色标记

与梯级或踏板任一侧的水平间隙应≯4mm，两侧间隙总和应≯7mm

与自动人行道踏板或胶带的间隙应≯4mm，围裙板垂直投影不允许与踏板或胶带产生水平间隙

5
扶手带
截面形状与导向件组合后，不应挤夹手指，开口处与导向件的距离在任何情况均不得超过8mm

导向和张紧应能在正常工作时不会脱离扶手导轨

6

桁架
(机架)
应能承受扶梯满载重量，其最大挠度应符合GB16899中5.3的规定（可核查有关证明文献）

支承固定可靠，当提高高度大于5m时，应设中间支承或采用其它增强措施。金属结构表面应有防锈措施（可核查隐检记录）

7
驱动装置
驱动主机运转时不得有杂音、冲击和异常的振动

减速器箱体分割面、视孔、端盖处及油管接头均不应有渗漏油现象。驱动链、扶手驱动链、梯级链应保持良好润滑

制动器与制动轮工作表面应保持清洁，动作应灵活可靠

飞轮上应有与自动扶梯、自动人行道运营方向相相应的标志。手轮、制动盘等光滑圆形部件，至少应部分漆成黄色

8
盘车装置
应操作方便、安全、可靠，不允许采用曲柄或多孔手轮

手动盘车装置附近应备有使用说明

9
应设立有
效防护装
置的部件
轴上的键和螺栓，电动机主轴伸出部分

传动齿轮、链轮、传动皮带、链条、外露的限速器

须在驱动或转向站内维修的梯级和踏板转向部分

签
字
栏
建设(监理)单位
安装单位

专业技术负责人
专业质检员
专业工长

本表由施工单位填写，建设单位、施工单位各保存一份。

轿厢平层准确度测量记录
表C6-49
编 号

工程名称

日 期

额定速度
(m／s)

层站
/
驱动方式

层高(m)

达速层数

标准
± mm
测量工具
深度卡尺
单位(mm)

上 行
下 行
起 层
停 层
空 载
满 载
起 层
停 层
空 载
满 载

签
字
栏
建设(监理)单位
安装单位

专业技术负责人
专业质检员
专业工长

本表由施工单位填写，建设单位、施工单位各保存一份。

电梯层门安全装置检查实验登记表
表C6-50
编 号

工程名称

日 期

层、站、门
／ ／
开门方式
中分 □
旁开 □
开门宽度
(B)mm

门扇数

门锁装置铭牌制造厂名称

有效期至

型式实验标志及实验单位

层站
开门时
间
关门时间
联锁安全触点
啮合长度
自闭功能
关门阻止力
紧急开锁装置
层门地坎护脚板
左1
左2
右1
右2
左
右
左
右

标准
≯4.3 S
每扇门齐全可靠
≮7mm
灵活可罪
≯150N
安全可靠
平整光滑
开门宽度mm
B≤800
800＜B≤1000
1000＜B≤1100
1100＜B≤1300
中分
开关门
时间≯
3.2S
4.0S
4.3S
4.9S
旁开
3.7S
4.3S
4.9S
5.9S
签字栏
建设(监理)单位
安装单位

专业技术负责人
专业质检员
专业工长

本表由施工单位填写，建设单位、施工单位、城建档案馆各保存一份。

电梯电气安全装置检查记录
表C6-51
编 号

施工名称

日 期

序
检查项目
检查内容及具规范标准规定
检查结果
1
电源主开关
位置合理、容量适中、标志易辨认

2
断相、错相保护装置
断任一相电或错相，电梯停止，不能启动

3
上、下限位开关
轿厢越程＞50mm时起作用

4
上、下极限开关
轿厢或对重撞缓冲器之前起作用

5
上、下逼迫缓速装置
位置符合产品设汁规定，动作可靠

6
停止装置(安全、急停开关)
机房、底坑、轿顶进入位置≯1米，红色、停止

7
检修运营开关
轿顶优先、易接近、双稳态、防误操作

8
紧急电动运营开关(机房内)
防误操作按钮、标明方向、直观主机位置

9
开、关门和运营方向接触器
机械或电气联锁动作可靠

10
限速器电气安全装置
动作速度之前、同时(额定速度115％时)

11
安全钳电气安全装置
在安全钳动作以前或同时，使电动机停转

12
限
