附表主要分项工程工艺流程图.doc

9.6-1 水泥砂砾底基层施工工艺流程图

下承层交接合格 并经监理工程师验收
整顿工作面
测量定位放线
打出路肩线
放标高基准线

检查放线成果
（摊铺机）就位
卸料（到摊铺机上）
摊 铺
碾 压
质量自检
养生及交通管制
报 验
进行下道工序
原材料进场并报验
完毕配比构成设计并报 监理工程师同意
根据配比调试拌和楼并报监理工程师承认
装载机装料与各料斗
调试电机转速控制配合比
拌缸充足拌和
混合料卸入自卸车
运 输
压路机稳压、振压、终压

-61-

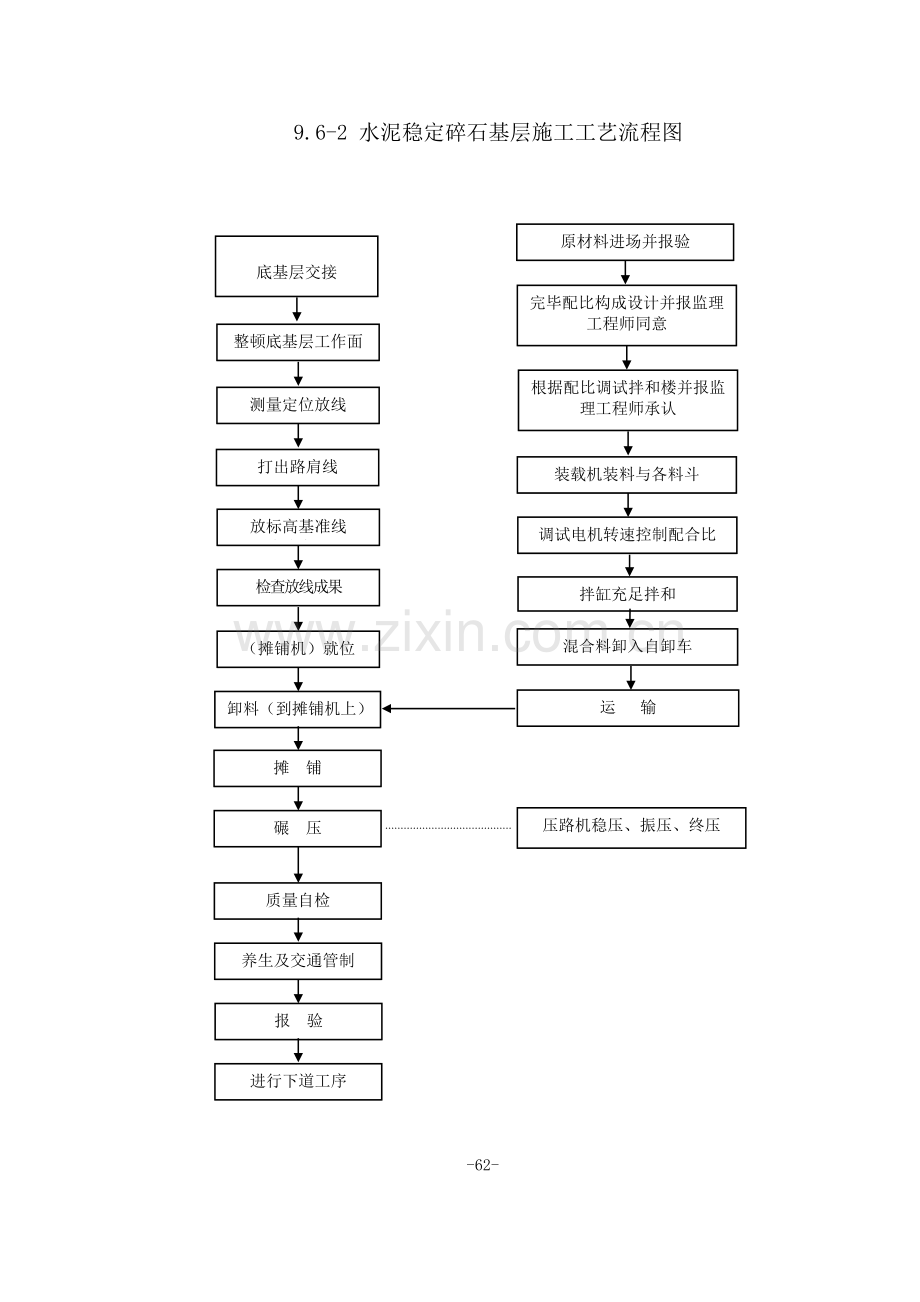

9.6-2 水泥稳定碎石基层施工工艺流程图

底基层交接
整顿底基层工作面
测量定位放线
打出路肩线
放标高基准线
培路肩土
检查放线成果

（摊铺机）就位
卸料（到摊铺机上）
摊 铺
碾 压
质量自检
养生及交通管制
报 验
进行下道工序
原材料进场并报验
完毕配比构成设计并报监理工程师同意
根据配比调试拌和楼并报监理工程师承认
装载机装料与各料斗
调试电机转速控制配合比
拌缸充足拌和
混合料卸入自卸车
运 输
压路机稳压、振压、终压

-62-
9.6-3 下封层施工工艺框图

材料准备、沥青加温
下承层报监理工程师验收
打扫下承层
放线
配合机械就位

同步碎石车施工
压路机碾压成型
养 护
开放交通碾压
材料检查并报监理审批
同步碎石车施工前检查
材料检查并报监理审批
材料准备、矿料装车
装载机上矿料至同步碎石车
进入下道工序

-63-
9.6-4 黏层施工工艺流程图

材料准备、沥青加热
沥青洒布车运送沥青
下承层报监理工程师验收
打扫下承层

放线
处理接头
洒布车喷洒透层沥青
质量自检并报验
交通管制
进行下道工序
材料检查并报监理审批

-64-

9.6-5 沥青下面层施工工艺框图

原材料配比设计经监理工程师承认
沥青加温
装载机将多种矿料装入拌和设备，沥青泵入拌和设备
按同意配比拌和多种材料
混合料自检、监理工程师抽检
混合料装入运送车运送
封层已被监理工程师验收
打扫封层
测量定位放线、两侧
打钢钎、挂钢丝绳
放标高基准线
摊铺机就位
卸料入摊铺机上
摊 铺
碾 压
养护及交通管制
质量自检并报监理验收
进行下道工序施工
不合格
压路机初压、复压、终压
废 料
完毕生产配比设计、铺筑试验段对生产配比验证、报监理工程师承认

-65-
9.6-6 沥青上面层施工工艺框图

下面层已被监理工程师验收
打扫路面
测量定位放线

摊铺机浮动基准梁、就位

卸料入摊铺机上
摊铺
碾压
养护及交通管制
质量自检并报监理验收
进行下道工序施工
原材料配比
沥青加温
装载机将多种矿料装入拌和设备，沥青泵入拌和设备
按同意配比拌和多种材料
混合料自检、监理工程师抽检
混合料装入运送车运送
压路机初压、复压、终压
废料
完毕生产配比设计、铺筑试验段对生产配比验证、报监理工程师承认
不合格
监理工程师承认

-66-
