一层中控室施工方案修改.doc

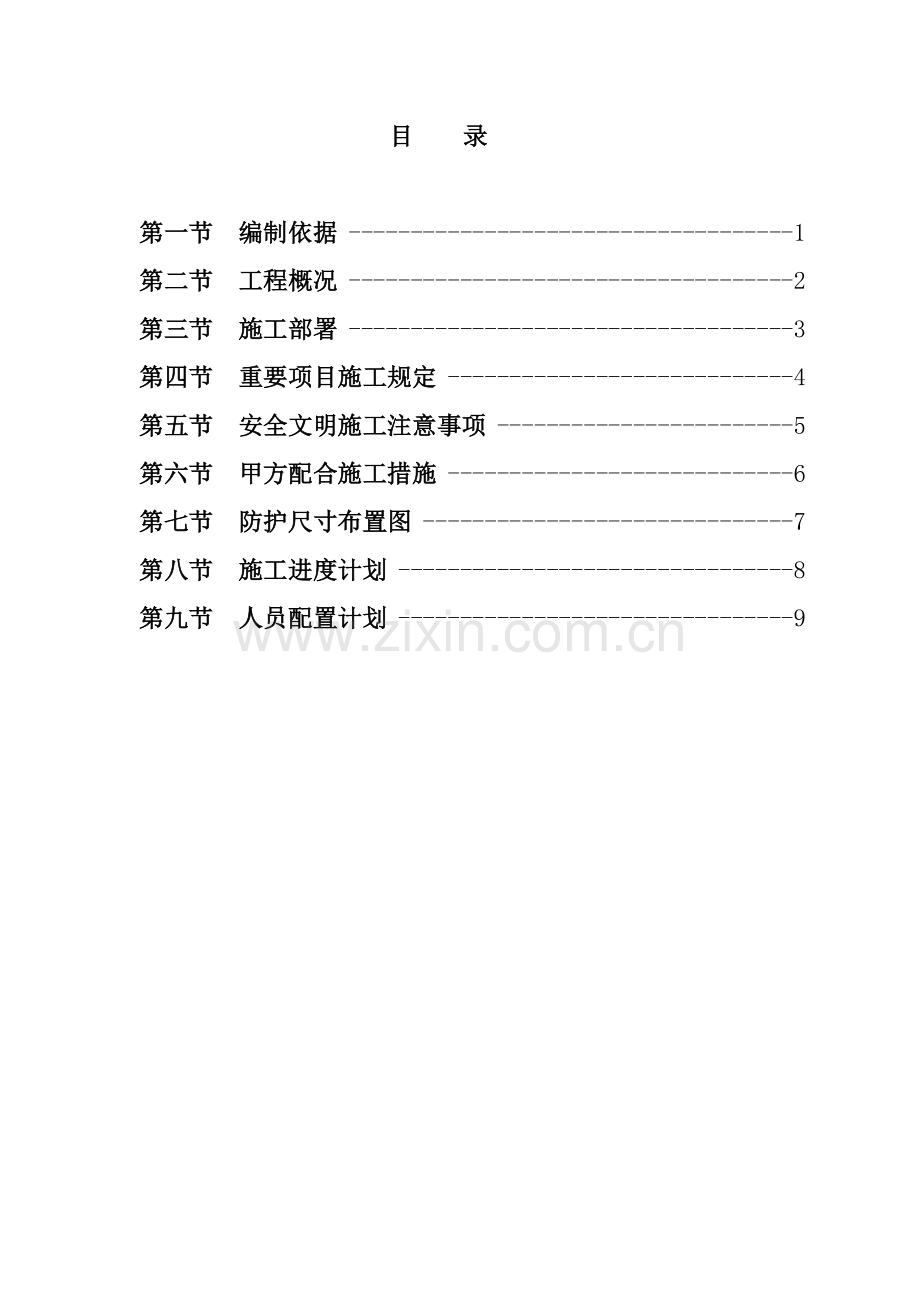

神华国华国际电力股份有限公司北京热电分公司主控室装修改造工程装修改造施工方案 沈阳市崇博装饰工程有限公司 2023-10-22目 录第一节 编制依据1第二节 工程概况2第三节 施工部署3第四节 重要项目施工规定4第五节 安全文明施工注意事项5第六节 甲方配合施工措施6第七节 防护尺寸布置图7第八节 施工进度计划8第九节 人员配置计划9装修改造施工安全措施一、编制依据：本拆除装修工程是根据神华国华国际电力股份有限公司北京热电分公司工程部规定和意见，并依据原四层主控室平面布置图，实地考察测量现场装修布局等，并参照下列规范和标准进行编制。1、建筑拆除工程安全技术规范JGJ14720232、建设工程安全生产管理条例3、建筑施工安全检查标准JGJ59994、建筑工程项目管理规范GB/T5032620235、施工现场临时用电安全技术规范JGJ4620236、建筑施工现场环境与卫生标准JGJ14620237、本公司有关管理条例。二、工程概况：1、本工程为神华国华国际电力股份有限公司北京热电分公司四层主控室装修改造工程。2、主控室装修区域：1.1原四层主控室大厅地面为石材、墙面为乳胶漆、墙面灰色穿孔钢板、黑色石材踢脚线、铝扣板吊顶。1.2原四层主控室门厅地面为石材、墙面乳胶漆、吊顶为铝扣板吊顶、黑色石材踢脚线。1.3原四层主控室东西两侧房间内地面为石材、墙面为乳胶漆、吊顶为铝扣板吊顶、黑色石材踢脚线。1.4原四层主控室入户门为不锈钢框双开玻璃门、房间门为不锈钢框单开玻璃门、窗户为铝合金窗户。三、施工部署：1、拆除人员的组织我公司根据热电厂甲方工程部提出的规定，精心组织、编制本次拆除工程的施工方案，以保证本次拆除工程的施工安全和进度。针对本次拆除工程的特点和拆除工程周边环境的具体情况，我公司特别组织了一批有丰富现场经验的施工人员，负责对本工程进行拆除施工的组织与管理。2、机械工具计划与调配本工程内运为双轮手推车，辅助小型电动工具和装卸拆除工具等。渣土运送为小货车。车辆出入办理园区出入证，人员办理胸卡。3、拆除新做顺序及内容A、熟悉拆除项目，在拆除工程施工前应在现场做好标记，并会同甲方工程部、监理对标记确认后方可进行。B、在保证主控机房内设备正常运转的情况下；拆除用电使用现场临时配电系统。C-1、四层主控室大厅（方案一）：地面石材上方铺设地胶地面；墙面穿孔钢板拆除；石材踢脚线拆除改为不锈钢踢脚线；原有南侧两樘玻璃双开门改为中空玻璃门；墙面上部乳胶漆铲除新做乳胶漆涂料，四周地面往上1.2m处做木制吸音板墙裙；吊顶铝扣板拆除新做矿棉板吊顶；南侧部分吊顶由铝扣板改为石膏板造型顶（带灯槽），南侧两处原有窗户改为中空玻璃窗；强弱电的布管穿线及600*600的格栅灯、筒灯及T4灯管的安装，改造空调送风管。C-2、四层主控室大厅（方案二）：地面石材上方铺设地胶地面；墙面穿孔钢板拆除；石材踢脚线拆除改为不锈钢踢脚线；原有南侧两樘玻璃双开门改为中空玻璃门；墙面满做木制吸音板；吊顶铝扣板拆除新做矿棉板吊顶；南侧部分吊顶由铝扣板改为石膏板造型顶（带灯槽），南侧两处原有窗户改为中空玻璃窗；强弱电的布管穿线及600*600的格栅灯、筒灯及T4灯管、开关面板的安装，改造空调送风管。D、四层主控室门厅：地面石材上方铺设地胶地面；墙面乳胶漆铲除通高满做木制吸音板，石材踢脚线拆除新做不锈钢踢脚线；原有入户玻璃双开门改为中空玻璃门；吊顶矿棉板拆除改为石膏板造型顶（带灯带）；东西两侧的原有窗户改为中空玻璃窗（固定窗）；强弱电的布管穿线、筒灯及T4灯管、开关面板的安装。E-1、四层主控室东西两侧房间（方案一）：地面石材上方铺设地胶地面；墙面上部乳胶漆铲除新做乳胶漆涂料，四周地面往上1.2m处做木制吸音板墙裙；石材踢脚线拆除新做不锈钢踢脚线；原有玻璃单开门改为中空玻璃门；吊顶铝扣板拆除及新做矿棉板；原有窗户改为中空玻璃窗（固定窗）；强弱电的布管穿线、筒灯、开关面板的安装。E-2、四层主控室东西两侧房间（方案二）：地面石材上方铺设地胶地面；墙面通高满做木制吸音板；石材踢脚线拆除新做不锈钢踢脚线；原有玻璃单开门改为中空玻璃门；吊顶铝扣板拆除及新做矿棉板；原有窗户改为中空玻璃窗（固定窗）；强弱电的布管穿线、筒灯、开关面板安装。四、重要项目施工规定：1、拆除过程中，工作人员要注意拆除物的清理和打扫，同时注意防火和自身安全防护。2、施工面的围挡及防护（见后附图）A、临时围挡长度为长10.32m，宽6m，运用50*100方钢制作主框架方框，主框架上方在3.5m处焊接一根通长的支撑方钢，下方主框架下方在3.5m处焊接一根通长的支撑方钢，通长支撑方钢处每隔2.55m焊接一根通高的竖向50*100方钢；运用50*100的方钢制作立面支撑，双向围挡长度10.32m的，在（附图）每处焊接一根50*100的方钢，双向围挡长度6 m的，隔3.5处焊接一根50*100的竖向方钢；框架上方，每隔0.6m焊接一根40*80的方钢，做为顶面横撑，制成网格状，在工厂加工好后，运到现场安装。B、钢网架上方满铺大芯板、再满铺一层塑料布防尘，在塑料布上方再满铺一层大芯板。C、钢架四周用大芯板封闭，外封一层塑料隔阂，塑料布外层再封一层彩条布，做双层保护。D、在南侧大芯板封堵的中间，启动一扇单开门，方便主控室机房甲方人员的进出。E、主控室外部安全走道做单层大芯板保护，方便材料运送，保证安全走道不损坏。3、铝扣板吊顶拆除及矿棉板、石膏板新做 A、施工人员接受项目部技术和安全交底后，按照划分好的范围拆除。 B、拆除时，施工人员站在满铺大芯板的临时围挡上层，2人一组配合进行拆除工作，一人拆板，一人接板堆放。 C、拆完面层后，使用扳手等工具拆除吊顶主、次龙骨、挂件和吊杆。所拆材料分类堆放，便于整理装运。 D、拆下的材料立刻清理外运。 E-1、矿棉板吊顶新做：1、弹线：根据吊顶设计标高弹吊顶线作为安装的标准线。2、安装吊杆：根据施工图纸规定拟定吊杆的位置，安装吊杆预埋伯（角铁），刷防锈漆，吊杆采用直径为直径8的钢筋制作，吊点间距9001200。安装时上端与预埋年焊接，下端套丝后与吊件连接。安装完毕的吊杆端头外露长度不小于3。3、安装主龙骨：一般休用C38龙骨，吊顶主龙骨间距为9001200。安装主龙骨时，应将主龙骨吊挂件连接在主龙骨上，拧紧螺丝，并根据规定吊顶起拱1/200，随时检查龙骨的平整度。4、安装次龙骨：配套次龙骨选用烤漆T型龙骨，间距与板横向规格同，将次龙骨通过挂件吊挂在大龙骨上。5、安装边龙骨：采用L型边龙骨，与墙体用塑料胀管自攻螺钉固定，固定间距200。6、隐蔽检查：在强弱电隐蔽工程完毕后，应对龙骨进行隐蔽检查，合格后方可进入下道工序。7、安装饰面板：矿棉板选用认可的规格形式，明龙骨矿棉板直接搭在T型烤漆龙骨上即可。随安板随安配套的小龙骨，安装时操作工人戴白手套，以防止污染。E-2、质量标准：参照“石膏板吊顶”质量标准。E-3、石膏板吊顶新做：弹线根据楼层标高水平线、设计标高，沿墙四周弹顶棚标高水平线，并沿顶棚的标高水平线，在墙上划好龙骨分档位置线。安装主龙骨吊杆在弹好顶棚标高水平线及龙骨位置线后，拟定吊杆下端头的标高，安装吊筋。一般从房间吊顶中心向两边分，间距为900-1200，吊点分布要均匀。如遇梁和管道固定点大于设计和规程规定，应增长吊杆的固定点。安装主龙骨主龙骨沿房间长向布置，间距宜为9001200mm，主龙骨用与之配套的龙骨吊件与吊筋安装。主龙骨距墙边小于等于200mm。安装边龙骨边龙骨安装时用水泥钉固定，固定间距在300 mm左右。安装次龙骨间距为300-600mm， (6)纸面石膏板的安装纸面石膏板与轻钢龙骨固定的方式采用自攻螺钉固定法，在已安装好并经验收轻钢骨架下面（即做隐蔽验收工作）安装纸面石膏板。安装纸面石膏板用自攻螺丝（规格25*3.5mm）固定，自攻螺丝钉距板边以150170mm为宜，板中钉距不超过200mm螺钉应与板面垂直，均匀布置，已弯曲、变形的螺钉应剔除，并在离原钉位50mm处另安装螺钉。自攻螺丝钉距板边（纸面石膏板即包封边）10-15mm为宜，切割的板边以15-20mm。钉头嵌入纸面石膏板深度以0.5-1.0mm为宜，钉帽应刷防锈涂料，并用石膏腻子抹平。E-4、质量标准：暗龙骨吊顶工程质量检查标准项序检查项目允许偏差或允许值(mm)检 查 方 法主控项目1标高、尺寸、起拱、造型符合设计规定观测和尺量检查2饰面材料材质、品种、规格、符合实际规定观测和检查产品合格证书、性能检测报告、进场验收记录3吊杆、龙骨、饰面材料安装必须安装牢固观测和手扳检查4吊杆、龙骨材质间距及连接方式符合设计规定观测和尺量检查：检查产品合格证书、性能检测报告、进场验收记录5石膏板接缝面层板与基层板接缝应错开，并不得在同一根龙骨上接缝观测检查般项目1 材料表面质量饰面材料表面应洁净、色泽一致，不得有翘曲、裂缝及缺损。压条应平直、宽窄一致。观测和尺量检查2 灯具等设备设备的位置应合理、美观、与饰面板的交接应吻合、严密观测检查3 龙骨、吊杆接缝金属吊杆、龙骨的接缝应均匀一致，角缝应吻合，表面平整，无翘曲、锤印。木质吊杆、龙骨应顺直、无劈裂、变形。观测检查4 填充材料符合设计规定，并应有防散落措施观测检查5 允许偏差见下表暗龙骨吊项工程安装的允许偏差符合下表的规定：项次项目允许偏差(m)检查方法纸面石膏金属板矿棉板木板、塑料板、格1表面平整3222用2m靠尺和塞尺检查2接缝直线31.533拉5m线，局限性5m拉通线，用钢直尺检查3接缝高低l11.5l用钢直尺和塞尺检查4顶棚四周水平5555拉线或水平仪检查4、地面地砖清理及铺设地胶地面 A、一方面对进场施工人员进行安全技术交底，使每个工人了解施工范围，施工程序和安全注意事项。 B、清理施工层面。 C、地胶铺设:1、底油的施工将底油用海绵滚浸湿，在地坪表面按顺序横竖交叉一遍无漏掉，均匀涂布，做到地坪表面无积水现象，然后封闭现场，1-2小时后可进行自流平施工。如地坪吸水性强，则可加做一次以保证封地效果。2、自流平的施工根据生产厂家指导意见，将定量的冷水倒入桶内（必须是干净的水），然后往桶里一边倒自流平水泥一边搅拌2-3分钟，搅拌至无结块即可。用自流平刮齿板将倒在地面的自流平水泥按顺序刮至均匀，然后封闭现场，12小时内不得行走，24小时后方可作业。3、放气的操作在自流平作业的同时，应另有一人做放气作业，在自流平水泥中往返放气，使其更流畅、均匀、无气孔。4、铺设的施工应将橡胶地板提前移至施工现场，适应现场温度不小于24小时，铺设时应一方面预排，并注意保持地板的箭头方向一致，然后根据地形和设计方案作拼接裁割。5、刮胶和粘贴的施工将地板按顺序翻起，清洁场地，刮胶通常采用地面刮胶的方法，针对材料选用适合的胶水和规定的刮齿，按顺序均匀刮于地面，视晾干时间适当方可粘贴。粘贴应按顺序轻推轻放，排出地板底部的空气，使用30KG以上铁压辊按顺序辊压不漏掉，并即使修整翻边、翘角、离缝等现象。6、其它铺设后应及时清除多余胶水，然后做辅件的施工，例如焊缝、踢脚线等。7、操作法对面积较大的地方应采用流水作业的方式，有计划按顺序进行流水作业，专业分工明确，责任明确，利于管理，保证质量。8、清洁施工完毕投入使用前，应对地胶板表面的产品清洁干净后验收后方可使用。D、质量标准：1、表面不得过于粗糙，不得有过多的孔隙。2、不得有宽度大于1mm的裂隙。表层不得有空鼓。3、油污、蜡、漆、颜料等残余物质必须去除。4、此外应保持水平基准，建筑沉降缝处应有合适的封口。5、墙面乳胶漆铲除及乳胶漆新做A、一方面对进场施工人员进行安全技术交底，使每个工人了解施工范围，施工程序和安全注意事项。B、铲除乳胶漆面层及耐水腻子基层。C、把铲除下来的灰皮扫堆，然后立即清运垃圾到大门门口处装车外运。D、乳胶漆新做：1、涂刷第一遍乳胶漆：先将墙面仔细清扫干净，用布将墙面粉尘擦净。涂刷顺序先上后下，自左向右。一般用排笔（羊毛刷）涂刷，使用新排笔时，注意将活动的笔毛理掉。乳胶漆涂料使用前要搅拌均匀，根据基层及环境温度情况，可加10%水稀释，以防头遍施涂不开。干燥后复补腻子，待复补腻子干透后，用1号砂纸磨光，并清扫干净。2、涂刷第二遍乳胶漆：操作规定同第一遍乳胶漆，涂刷前要充足搅拌，如不很稠，不得加水，以防露底。漆膜干燥后，用细砂纸将墙面小疙瘩和排笔毛打磨掉，磨光滑后用布擦干净。3、涂刷第三遍乳胶漆：操作规定同第二遍乳胶漆。由于乳胶漆干燥较快，要连续迅速操作，涂刷时从左端开始，逐渐涂刷向另一端，一定要注意上下顺刷互相衔接，后一排笔紧接前一排笔，避免出现接头明显而再另行解决。E、质量标准：1、涂刷的等级和材料品种、颜色符合设计规定和有关标准的规定。2、严禁脱皮、漏刷和透底及有明显接槎。3、大面及小面明显处无透底、流坠、皱皮现象。4、各部位光亮和光滑均匀一致。5、装饰线、分色线平直偏差不大于1mm（拉5m小线检查）。6、无明显刷纹，颜色一致。6、墙面吸音板通高满做（做法一）A、弹线护墙板应根据设计规定事先弹出安装高度的水平线。B 制作及安装木龙骨a. 局部木护墙板根据高度和房间大小，做成龙骨架，整体或分片安装；b. 全高木护墙板根据房间四角和上下龙骨先找平、找直，按面板分块大小由上到下做好木标筋，然后在空档内根据设计规定钉横竖龙骨；c. 木护墙龙骨间距，当设计无规定期，一般横龙骨间距为300mm，竖龙骨间距为400mm,封18厘大芯板。d. 安装木龙骨必须找方找直，除预留出板面厚度外，骨架与木砖间的空隙应垫以木垫，用钉子钉牢，每块木砖至少钉两个钉子。e. 安装吸音板，需注意保护。C、质量标准：1、保证项目a.树种、材质等级、含水率和防腐措施必须符合设计规定和施工规范规定；b.龙骨架与基层或木砖镶钉必须牢固、无松动。2、基本项目a.制作尺寸对的，表面平直光滑，棱角方正，线条顺直，不露钉帽，无刨痕、毛刺和锤印；b.安装位置对的，割角整齐，交圈接缝严密，平直通顺，与墙面紧贴，出墙尺寸一致。7、墙面吸音板1.2墙裙（做法二）A、应按设计图样及尺寸在墙上弹出水平标高线和板面分板线。在墙面标高控制线下侧10毫米处打孔,在分档线上打孔,打入通过防腐解决的木模,然后对墙面进行防潮、阻燃解决。钉木龙骨时,按横龙骨间距300毫米、竖龙骨间距400毫米,将龙骨用圆钉固定在墙内木模上,距地面5毫米处应在竖龙骨底部钉垫木,垫木宽度与龙骨一致,厚度高3毫米,横龙骨上打通气孔,每档至少一个，封18厘大芯板。B、安装吸音板前应先按尺寸下料,吸音板接缝处必须用压条压缝，顶部压条压缝。C、吸音板墙裙安装后, 需注意保护。D、质量标准：1、木墙裙的构造符合设计规定,预埋件通过防腐解决,使用木料含水率木龙骨小于12%、胶合板小于10%,面板用材树种统一,纹理相近,收口角线及踢脚板与墙裙用料树种一致。2、测墙裙面板无死节、髓心、腐斑、花纹、色泽一致,外形尺寸对的,分格规矩,手检查漆膜光亮、平滑,无透地、落刷、流坠等质量缺陷。用尺测量墙裙上口、腰带及赐脚板,平直度误差小手2毫米,出墙厚度误差小于1毫米,分格误差小于1毫米。8、施工顺序A、先进行四层主控室大厅的施工，施工人员先运用方钢及必要材料制作保护，做好防灰防尘的保护措施。B、运用围挡先进行吊顶部分的拆除，等吊顶拆除完毕以后，开始拆除墙面穿孔钢板并且进行墙面、吊顶的强弱电布管穿线、空调送风管的改造，强弱电及空调隐蔽工程完毕后墙面吸音板、不锈钢踢脚线及吊顶矿棉板、石膏板施工同时进行，留出预留洞口，安装灯具及面板；配合玻璃厂家送货时间合理的进行玻璃门及玻璃窗的拆除及新做，最后铺装地胶地面。C、待大厅整体施工完毕后，开始同时进行门厅及西侧小房间内装修施工，配合玻璃厂家送货时间合理的进行玻璃门及玻璃窗的拆除及新做拆除东侧房间内窗户，方便机房工作人员的进入。D、门厅及西小房装修完毕后，开始进行东小房的施工，配合玻璃厂家送货时间合理的进行玻璃门及玻璃窗的拆除及新做。7、垃圾清运：A、现场拆除以及施工时产生的垃圾必须立刻清运，必须做到“边施工边清运”的规定，保持施工面的干净整齐。五、安全文明施工保证措施：1、在拆除作业前，建立好临电设施方可施工。2、进入现场的施工人员必须接受公司的三级教育和岗位技能培训3、进入施工现场要戴好安全帽。4、施工人员进行拆除工作时，要戴安全帽、手套等个人防护用品。5、拆下的物料及装修上料必须轻拿轻放，按品种、类别堆放在平整的地面上，高度应符合安全规定，并留有一定的间距，防止倒塌。6、拆除堆放的材料场地，要专人看管，加强治安保卫。7、施工现场要配有数量足够的消防器材，以防万一。施工现场严禁无关人员出入，现场严禁吸烟。8、在拆除墙体或地面面层时难免出现较多粉尘，施工时应及时用洒水及封闭的方式以尽量减少灰尘扩散。9、工人进场必须配带出入证，严禁到非施工面乱窜，必须服从现场管理人员的指挥，不野蛮施工、不违章指挥、不大声喧哗、不赌博、不酗酒、不打架、不故意影响甲方的工作环境不随地大小便。10、施工方必须派遣一名专职指导现场施工的人员，此专职人员对施工现场得施工工作进行全程跟踪指导。六、甲方配合施工措施为保证在装修期间人身、设备的安全运营，甲方配合我方施工现制定措施如下：1、进行装修工作前，值班员要检查防护棚、消防主机防护工作已做好。2、值班员人员在值班室要戴安全帽（在防护棚里除外），进行有粉尘的装修工作，值班员要戴防尘口罩。3、装修工作影响到人身、设备的安全时，运营主值或值长告知其停止装修工作，做好相应的保障人身、设备的安全措施后方可继续施工。4、出现如下情况，须停止装修工作，值长下令工作人员撤离现场： 1）机组跳闸时 2）进行启停机操作时 3）进行其他事故解决或进行重大操作5、装修材料及工具的存放应能满足值班人员正常活动及工作。6、装修区域范围之外的门窗要关好锁好，发现有装修人员进入时要劝离并报告值长。7、每日装修工作结束，值班员注意观测现场没有遗留火种、电动工具已停电以及不得存放油漆稀料等易燃易爆物品。8、进行使用气锤、冲击钻等能引起较大震动的工作，须经热工、继电保护人员进行设备安全评估后方可进行。9、值班人员与装修人员出现矛盾时，须报告值长，由值长进行协调，必要时报告发电部。七、防护尺寸布置图八、施工进度计划九、人员配置计划 项目工程负责人：毛俊武 电话： 机电工程负责人：焦学文 电话： 安全员：柯凡 电话：
