第 3 章 厂房外墙及屋面板安装施工工艺示范卡

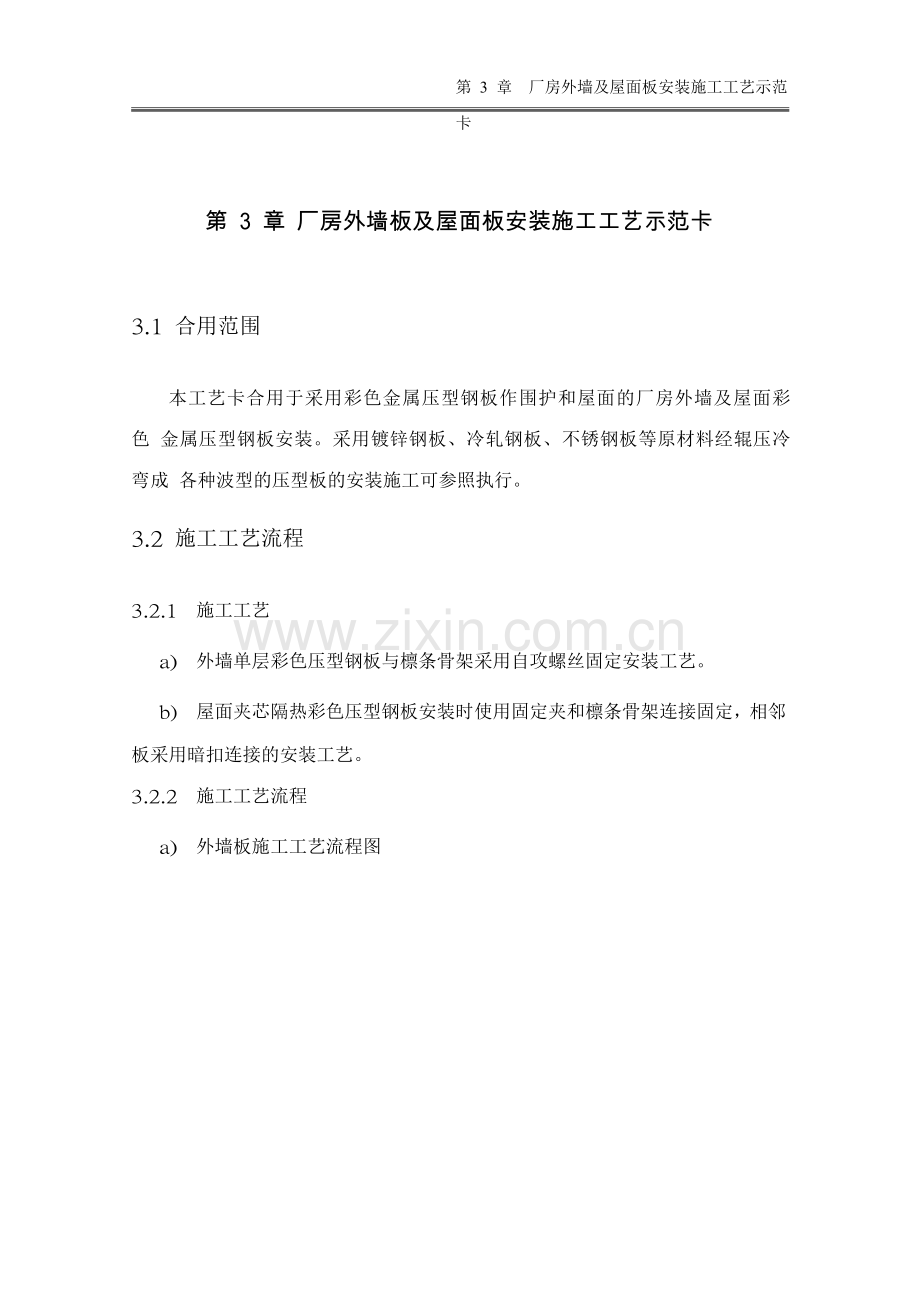

第 3 章 厂房外墙板及屋面板安装施工工艺示范卡

3.1 合用范围

本工艺卡合用于采用彩色金属压型钢板作围护和屋面的厂房外墙及屋面彩色 金属压型钢板安装。采用镀锌钢板、冷轧钢板、不锈钢板等原材料经辊压冷弯成 各种波型的压型板的安装施工可参照执行。

3.2 施工工艺流程

3.2.1 施工工艺
a) 外墙单层彩色压型钢板与檩条骨架采用自攻螺丝固定安装工艺。
b) 屋面夹芯隔热彩色压型钢板安装时使用固定夹和檩条骨架连接固定，相邻 板采用暗扣连接的安装工艺。
3.2.2 施工工艺流程

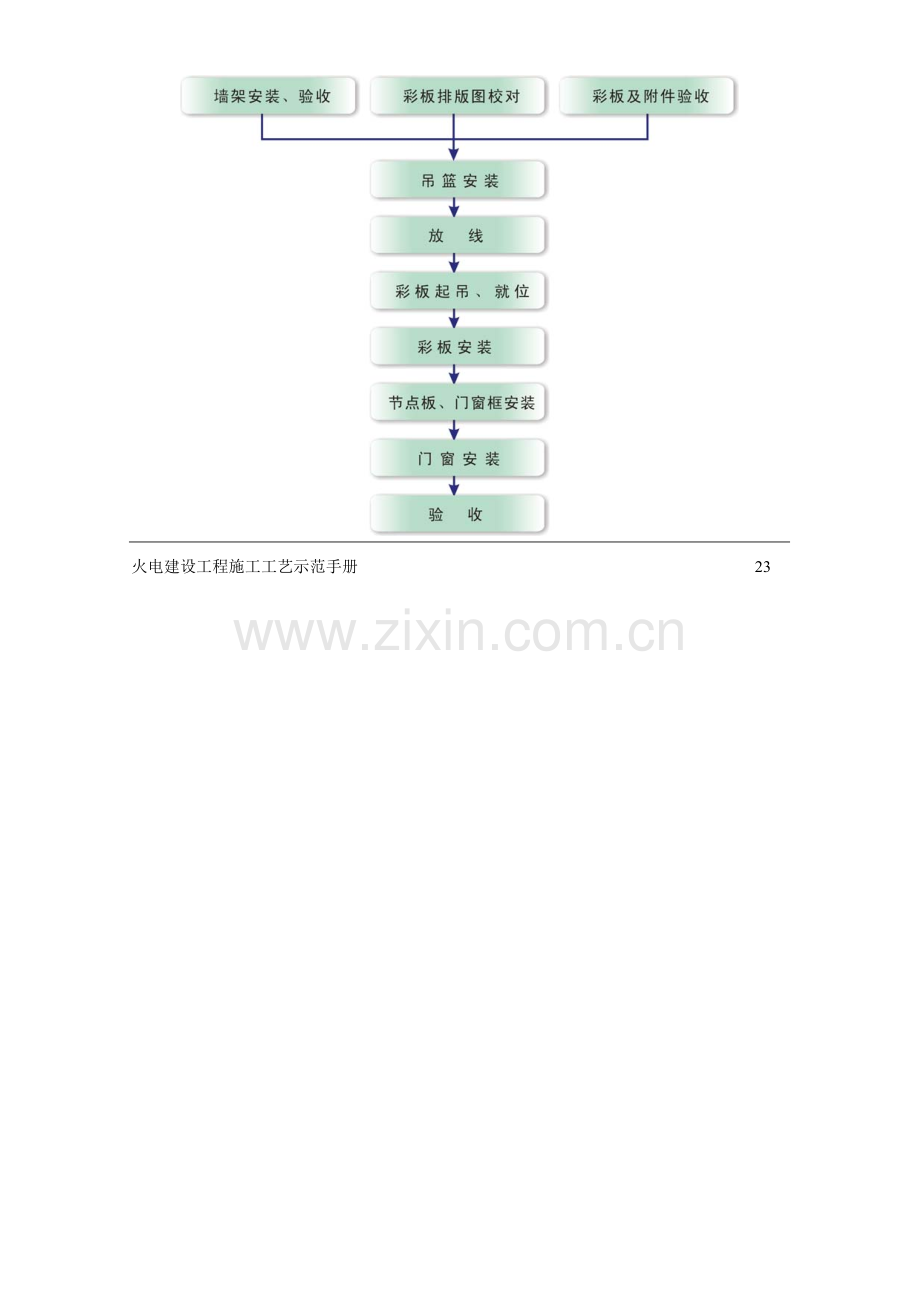

a) 外墙板施工工艺流程图

火电建设工程施工工艺示范手册 23

土建部分（4）

b) 屋面板施工工艺流程图

3.3 重要施工工艺质量控制规定

3.3.1 材料规定
a) 金属板材墙面、屋面所使用的压型钢板和辅助材料、密封材料应有产品合 格证和性能检测报告，材料的品种、规格、性能等应符合现行国家产品标准和设 计规定。
b) 材料进场后应进行外观质量检查和抽样复验，不合格的材料不得在墙面、 屋面中使用。
c) 压型钢板进场后应进行外形尺寸和外观质量检查，并应符合下列规定：
1） 压型钢板表面清洁、色泽均匀、无明显手感凹凸、波型一致；
2） 切口整齐、平直，无裂纹和扭翘；
3） 有涂层的压型金属板，涂镀层不应有肉眼可见的裂纹、剥落和檫痕等 缺陷；
4） 屋面板有隔热材料时，钢板与隔热材料粘结牢固，无撕裂、剥落；夹 芯板靠边无胶区的宽度不大于 35mm。
d) 合成高分子密封材料的外观质量应符合下列规定：
1） 密封材料呈均匀膏状物；

24 火电建设工程施工工艺示范手册

第 3 章 厂房外墙及屋面板安装施工工艺示范卡

2） 密封材料无结皮、凝胶或不易分散的固体团状。
e) 合成高分子密封材料应按每 1t 为一批，局限性 1t 按一批进行抽样复验其物 理性能，其物理性能应符合 GB50207-2023《屋面工程质量验收规范》表 A.0.3-2 款的质量指标的规定。
f) 成型海绵堵头、通长密封条的型号、规格及性能应符合设计和产品质量的 规定。
g) 彩色压型板装车、卸车都要做到轻拿轻放，严禁运送或搬运时单头在地上 拖运；钢丝绳绑扎点必须采用角钢或橡胶衬垫护角加以保护彩板；
h) 彩色压型板厂家加工制作成品后表面覆盖一层塑料薄膜加以保护,压型金 属板应堆放在平整、坚实、排水畅通的场地上。堆放时应分层，堆高不大于 1.5m 并应铺垫木条，垫木间距不大于 1.5m。室外堆放应用油布遮盖。
3.3.2 墙面彩板安装
a) 檩条安装
1） 安装墙板的檩条骨架必须平直，无弯曲，安装前应检查校正，符合要 求后，方能安装压型钢板；

图 3.1 墙架檩条安装

2）伸缩缝的墙架应断开，以保证墙面的伸缩变形需要。如下图所示。

火电建设工程施工工艺示范手册 25

土建部分（4）

图 3.2 变形缝处墙架檩条断开 1

图 3.3 变形缝处墙架檩条断开 2

图 3.4 变形缝处的墙面彩板安装

26 火电建设工程施工工艺示范手册

b) 彩板安装
第 3 章 厂房外墙及屋面板安装施工工艺示范卡

1） 彩色压型钢板应自下而上，从墙面的一边向另一边依顺序进行安装。
2） 第一块彩板安装时，在屋面女儿墙上吊一根垂线，作为彩板安装的基 准线。该垂线和第一块彩板将成为后续彩板安装和校正的引导线。以 后每一块彩板安装应将其边搭接在前一块彩板上。

图 3.5 彩板安装

c) 墙板波楞搭接应紧贴，搭接长度与方向应符合下列规定：
1） 竖向应顺水搭接，搭接长度应符合设计规定且不小于 120mm；
2） 横向应顺年风向搭接，搭接一个波峰和波谷；
3） 搭接处应打两道硅胶密封或贴统长粘胶带；
4） 搭接时，内外板应伸出檩条中心线 1/2 搭接设计长度且不应小于 60mm。

火电建设工程施工工艺示范手册 27

土建部分（4）

图 3.6 彩板搭接
d) 彩板的固定应符合下列规定：
1） 采用自攻螺丝波谷固定法，竖向每根檩条一颗，横向每波谷处固定一 颗；或采用水平方向沿骨架用自攻螺丝固定，垂直方向用抽芯铆钉固 定，位置在水平向搭接波各处。

图 3.7 彩色钢板自攻螺栓安装固定

28 火电建设工程施工工艺示范手册

第 3 章 厂房外墙及屋面板安装施工工艺示范卡

图 3.8 彩色钢板自攻螺丝安装固定 1

图 3.9 彩色钢板自攻螺丝安装固定 2

2） 使用自攻螺丝时，钻孔孔径应经实验拟定，一般孔径宜比自攻螺丝直 径小 0.5mm；抽芯铆钉钻孔径宜比铆钉直径大 0.2mm 孔。
3） 使用手枪钻钻孔时，应与墙面檩条垂直，用力均匀，一次钻成。
4） 自攻螺丝应由生产彩板厂提供并与彩板同色。
5） 使用自攻螺丝枪打自攻螺丝时，应与彩板垂直，并对准檩条中心，打

火电建设工程施工工艺示范手册 29

土建部分（4）

前应拉线，使自攻螺丝布置横平竖直。

图 3.10 彩板自攻螺丝固定

e) 彩板在安装过程中应经常检测其顶部和底部的宽度，以保证不产生倾斜并 与基准线平行。若需调整，可在后安装的每块彩板作微调，直至纠正安毕为止。
f) 门窗洞口施工
1） 门窗洞口处施工，先安装门框及窗框，同时放置窗台泛水、窗侧门侧 包角、门窗顶泛水。泛水板与彩板之间用自攻螺丝固定，在与彩板肋 相切方向每隔一肋固定一颗，与彩板肋同方向每 500mm 固定一颗。泛 水板搭接处应用密封材料嵌填密实。

图 3.11 窗台泛水板自攻螺栓固定

30 火电建设工程施工工艺示范手册

第 3 章 厂房外墙及屋面板安装施工工艺示范卡

图 3.12 窗台泛水板自攻螺丝固定及搭接

图 3.13 窗孔侧包角安装

火电建设工程施工工艺示范手册 31

土建部分（4）

图 3.14 窗台泛水板嵌缝密封

2） 门窗的包角泛水安装应控制窗的位置尺寸，安装前应对门窗框的位置 尺寸进行检查，做好包角，泛水板的配置；

图 3.15 窗台泛水板安装

32 火电建设工程施工工艺示范手册

第 3 章 厂房外墙及屋面板安装施工工艺示范卡

图 3.16 窗檐泛水板安装

图 3.17 窗孔口包角安装

火电建设工程施工工艺示范手册 33

土建部分（4）

图 3.18 窗檐泛水板大样 图 3.19 窗台泛水板大样

图 3.20 门洞口包角安装

3） 需要截剪的板料及墙面孔洞等应安装前量好尺寸，截剪成料后再安装， 不得随意切割。

34 火电建设工程施工工艺示范手册

第 3 章 厂房外墙及屋面板安装施工工艺示范卡

图 3.21 墙面洞口安装

g) 墙身阴阳角均应放置阴阳偶包板，屋顶女儿墙均放置压檐，压檐板接缝处 应用密封材料嵌填密实。

图 3.22 墙身阴角阴偶包板安装

火电建设工程施工工艺示范手册 35

土建部分（4）

图 3.23 墙身阳角阳偶包板安装

图 3.24 屋顶女儿墙压檐板安装 图 3.25 屋顶女儿墙压檐板安装

36 火电建设工程施工工艺示范手册

第 3 章 厂房外墙及屋面板安装施工工艺示范卡

图 3.26 墙身阳角阳偶包板及屋顶女儿墙压檐板安装

h) 彩板的二个端头、门窗洞口处均使用泡沫填充条作堵头，用自攻螺丝每肋 一颗作固定。

图 3.27 泡沫填充条堵头安装

i) 边施工边用回丝擦清彩板表面，使其明洁。

火电建设工程施工工艺示范手册 37

土建部分（4）

3.3.3 屋面压型钢板安装
a) 屋面檩条安装、验收 安装屋面板的檩条骨架必须平直，无弯曲，安装前应检查校正，符合规定后，
方能安装压型钢板；

图 3.28 屋面檩条安装

b) 金属板材的吊装应用专用吊具吊装，不得损伤金属板材。
c) 金属板材安装前，应在屋面上架设临时水平信道，水平信道设立应牢固可 靠，并便于金属板材的安装。
d) 金属板材铺设时，应先在檩条上安装固定支架，板材和支架的连接，应按 所采用板材的型式与质量规定拟定。
e) 金属板材安装前，应设立控制线，根据板型和设计配板图进行铺设，板的 位置与尺寸控制应做到：
1） 每块板与纵向轴线必须垂直，保证整体屋面方正与角尺；
2） 板的搭接尺寸对的，保证每块板的宽度模数尺寸；
3） 采用控制方法：
——加密控制线方法
——紧固板的同时，及时进行校正；
——控制每块板的安装误差，减少积累差，使金属板材的安装与屋面

38 火电建设工程施工工艺示范手册

结构尺寸相吻合。
第 3 章 厂房外墙及屋面板安装施工工艺示范卡

4） 当采用双层压型金属板时，不得产生面板的固定位低于底板的凸肋上
而无法固定的现象。
f) 金属板材的铺设顺序应符合下列规定：
1） 垂直屋脊处由低处向高处铺设；
2） 平行屋脊处自一边向另一边顺序铺设；
3） 屋脊的两侧应完毕一侧的板后再铺另一侧坡度的板；
4） 屋脊一侧的板，如自右向左铺设，则另一侧的板应自左向右铺设；
5） 双层隔热压型板的铺设应先铺底板，再放保温材料，最后铺设面板。
g) 金属板材的搭接应符合下列规定：
1） 相邻两块板应顺年最大频率风向搭接；
2） 上下两块板应顺水流方向搭接；
3） 压型板的横向搭接不小于一个波，纵向搭接不小于 200mm。
h) 压型板应采用带防水垫圈子的镀锌螺栓（螺钉）固定，固定点应设在波峰 上。
i) 顺坡方向压型板搭接处，上、下两块屋面板的上表面应搭接在支座上，搭 接钢板部分用拉铆钉连接。
j) 横坡方向相邻两块压型板的接缝，应按设计型式采用下列方式：
1） 相邻两板作不小于一个波的搭接，两板间应放置通长密封条，螺栓拧 紧后，两板的搭接口处应用密封材料封严。
2） 相邻两板接缝处的上表钢板应向上翻边不小于 25mm，上面倒扣槽型钢 板配件，密封胶填缝严密。
3） 采用电动封缝机将面板的搭扣咬口缝扎紧，使板与板、板与夹具接头 形成密封齿合。
k) 压型板端部均应设立成型海绵堵头，所有外露的螺栓螺钉，均应涂抹密封 材料保护。
l) 压型板的配件，如板与支承结构的连接件，底板与面板空间的架设件等安 装位置应对的，固定应牢固，并应符合设计规定。
m) 压型板屋面的细部防水构造安装应符合下列规定：
1) 金属板材屋面的泛水板，与突出屋面的墙体搭接高度不应小于 250mm，

火电建设工程施工工艺示范手册 39

土建部分（4）

收头处应钉压并用密封材料封严。泛水板与屋面板搭接宽度应不小于
一个波，并不小于 200mm。
2) 金属板材屋面檐口挑出的长度不应小于 200mm，檐口应用异型金属板材 的堵头封檐板。
3) 天沟用金属板材制作，应伸入屋面金属板材下不小于 100mm，压型金属 板伸入檐沟内的长度不小于 150mm。
4) 屋面脊部应用金属屋脊盖，并在屋面板端头设立泛水挡水板和泛水堵头 板。
5) 屋面采光与通风口等，其四周应设立泛水板，并在屋面板端头设立泛水 挡水板和泛水堵头板。
6) 需要截剪的板料及屋面孔洞等应在安装前量好尺寸，截剪成料再安装， 不得随意切割；
3.3.4 质量的技术参数和质量指标
a) 技术参数
1） 压型钢板横向搭接不小于一个波；
2） 压型钢板纵向搭接：
——截面高度＞70 mm 时，搭接长度为 375 mm；
——截面高度≤70 mm、屋面坡度＜10%时，搭接长度为 250 mm；
3） 截面高度≤70 mm、屋面坡度≥10%时，搭接长度为 200 mm；
4） 墙面搭接长度≥120 mm。
5）自攻螺丝连接压型钢板与骨架时，钻孔孔径宜比抽芯铆钉直径大 0.2 mm。
b) 质量指标
压型金属板安装的允许偏差应符合表 3 的规定。

40 火电建设工程施工工艺示范手册

第 3 章 厂房外墙及屋面板安装施工工艺示范卡

表 3.3 压型金属板安装允许偏差（mm）

项 目

允许偏差

屋面

檐口与屋脊的平行度

12.0

压型金属板波纹对屋脊的垂直度

L/800，且不应大于 25.0

檐口相邻两块压型金属板端部错位

6.0

压型金属卷边板件最大波高

4.0

墙面

墙板波纹线的垂直度

H/800，且不应大于 25.0

墙板包角板的垂直度

H/800，且不应大于 25.

相邻两块压型金属板的下端错位

6.0

注：1：L 为屋面半坡或单坡长度；

2：H 为墙面高度。

c) 本施工工艺标准外观质量标准
1） 压型金属板表面平整、顺直、波型完整、洁净及色彩均匀；

图 3.29 墙面板外观

火电建设工程施工工艺示范手册 41

土建部分（4）

2） 压型金属板搭接平直方向一致，贴合紧密；固定螺丝排列整齐、横平
竖直。

图 3.30 螺栓排列横平竖直

3） 屋面檐口和墙面下端应是直线。

图 3.31 墙 面 下 端 平 直

4） 压型金属板上不应有施工残留物、污物及未经解决的错钻孔洞。

42 火电建设工程施工工艺示范手册

3.4 成品示范图
第 3 章 厂房外墙及屋面板安装施工工艺示范卡

图 3.32 彩板墙面外观

图 3.33 彩板墙面及窗安装外观

火电建设工程施工工艺示范手册 43

土建部分（4）

图 3.34 彩板墙面及窗安装外观

图 3.35 彩 板 墙 面 外 观

44 火电建设工程施工工艺示范手册

第 3 章 厂房外墙及屋面板安装施工工艺示范卡

图 3.36 网架及彩板屋面安装（室内）

图 3.38 彩板屋面安装（室外）

3.5 引用标准

《建筑装饰装修工程质量验收规范》 GB 50210—2023
《电力建设施工质量检查及评估标准》DL/T 5210.1-2023 第 1 部分 土建工程
《建筑施工手册》第四版
