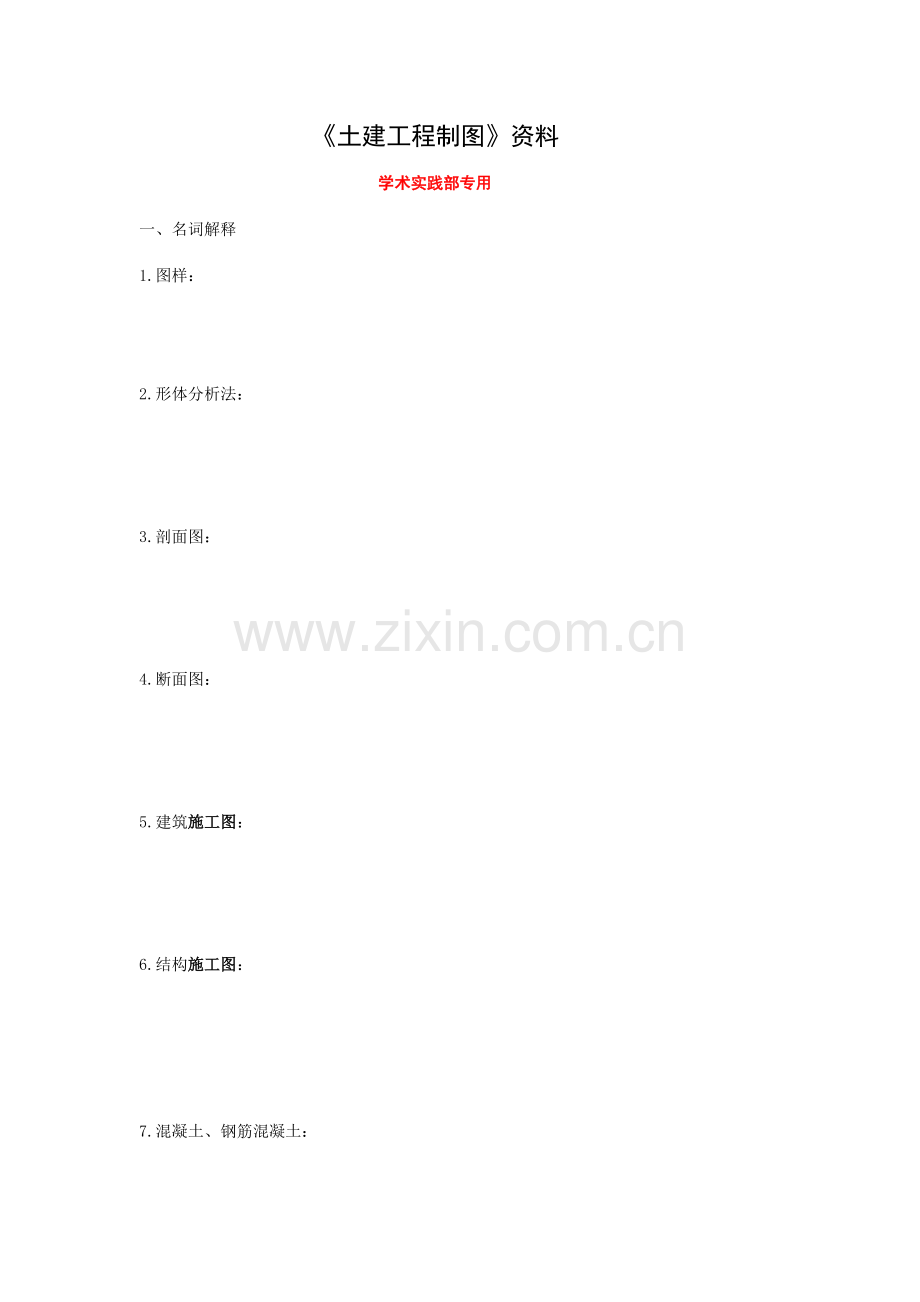

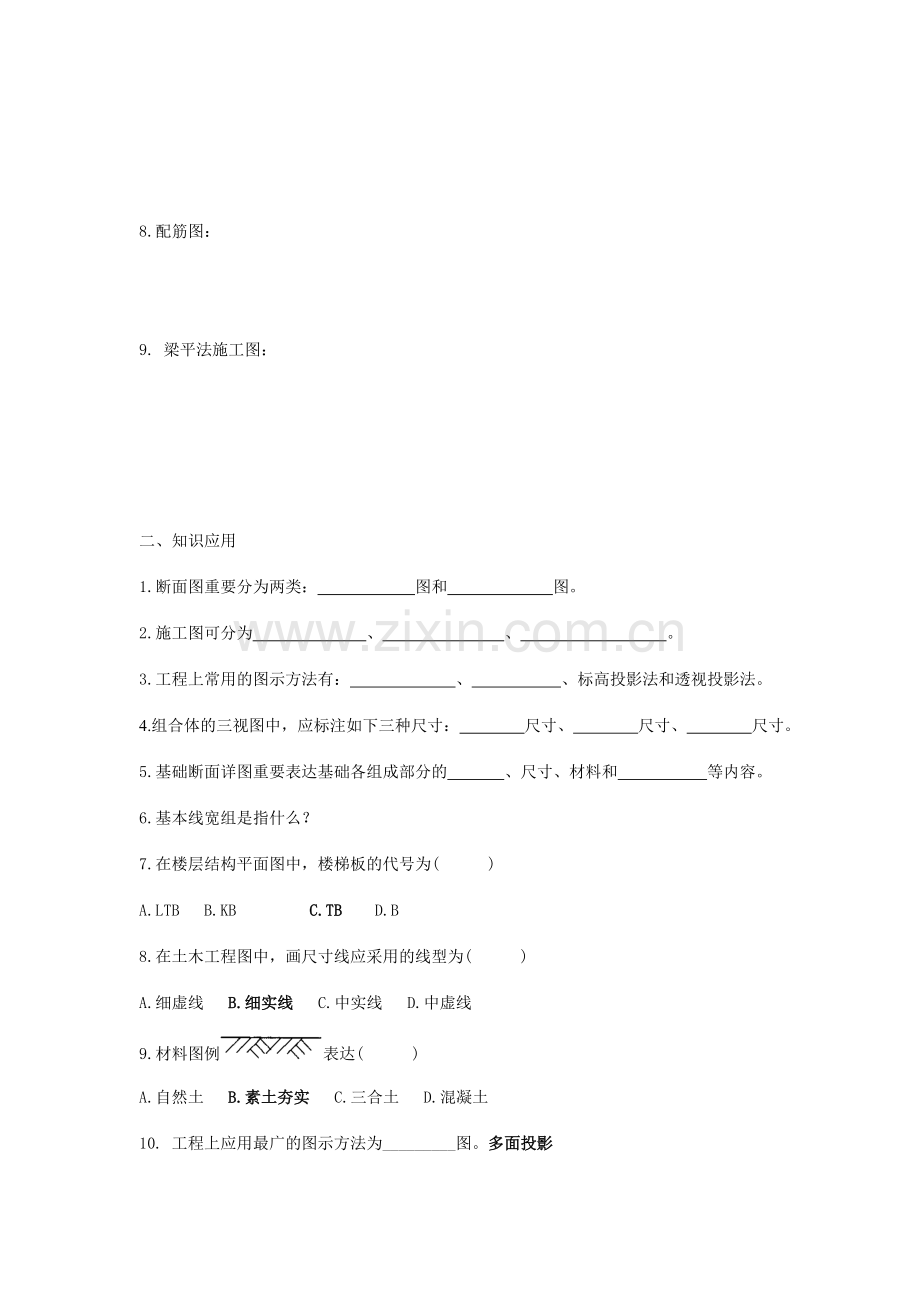

土建工程制图期末复习资料.doc

土建工程制图资料学术实践部专用一、名词解释1.图样：2.形体分析法：3.剖面图：4.断面图：5.建筑施工图：6.结构施工图：7.混凝土、钢筋混凝土：8.配筋图：9. 梁平法施工图：二、知识应用1.断面图重要分为两类： 图和 图。2.施工图可分为 、 、 。3.工程上常用的图示方法有： 、 、标高投影法和透视投影法。4.组合体的三视图中，应标注如下三种尺寸： 尺寸、 尺寸、 尺寸。5.基础断面详图重要表达基础各组成部分的 、尺寸、材料和 等内容。6.基本线宽组是指什么？7.在楼层结构平面图中，楼梯板的代号为( )A.LTB B.KB C.TB D.B8.在土木工程图中，画尺寸线应采用的线型为( )A.细虚线 B.细实线 C.中实线 D.中虚线9.材料图例表达( )A.自然土 B.素土夯实 C.三合土 D.混凝土10. 工程上应用最广的图示方法为_图。多面投影11. 在某一张建施图中，有详图符号，其分子8的含义为_。详图编号12.用平行于正圆柱体轴线的平面截该立体，所截得的图形为_。矩形13.画出1-1剖面图14.常见建筑材料图例15. 根据钢筋混凝土梁的结构图，填写钢筋表。钢筋表：编 号直 径种 类根 数16. 该别墅的卧室、客厅、餐厅的朝向是向 ，若室外地坪标高为0.450，则西南角的室外平台比室外高 mm,。图中“上18级”表达由底层到 需要18级。补全细节注全定位轴线的编号。注全所有需要的尺寸。（9处）17.补画俯视图18.已知形体的两面投影补画第三面投影。19.已知形体的两面投影补画第三面投影。20. 已知形体的两面投影补画第三面投影。21.已知形体的两面投影补画第三面投影。17. 18. 19.20. 21. 22.画出1-1剖面图23. 补出形体的第三面投影24. 画出1-1剖面图25. 楼梯的基本组成是什么？楼梯详图涉及哪几种基本图样？楼梯由梯段、平台、拦杆及扶手组成。楼梯详图涉及楼梯平面图、踏步拦杆等详图。26.建筑剖面一般应标出剖切到部分的_尺寸和_。在建筑剖面图中应补充标注出房屋内部的一些标高，如_等。27.结构平面图是表达建筑物_的图样。楼层结构平面图是采用楼面上方的一个_来表达。28.基础的形式一般取决于上部承重构件的形式，如墙下的基础做成_基础；柱下的基础做成_基础。29.钢筋混凝土是由_复合材料。钢筋的特点是_，而混凝土的抗拉强度低、抗压强度高，在钢筋混凝土结构中，钢筋重要承受_，混凝土重要承受_。30.尺寸一般标注在图样轮廓线之外，不可与_、_及符号相交。当需要标注若干互相平行的尺寸时，应使短尺寸离轮廓线最_，尺寸线离最外轮廓线的距离一般不小于_。31.标注坡度应加坡度符号，该符号为_，也可用_的形式标注。26、标志、标高、梁、楼地面、楼梯平台27、承重构件的布置、类型和数量或钢筋的配置；假想剖切面的水平投影。28、条形、独立29、钢筋和混凝土组成、抗拉和抗压强度高、拉力、压力30、数字、图线、近、10mm31、单面箭头、直角三角形32.根据矩形楼面梁的立面图和钢筋详图，完毕：（1） 画出1-1、2-2断面图。（2） 标注钢筋编号。（3） 标注钢筋尺寸（根数、等级和直径）。1-1 2-233.回答问题：建筑总平面图的常用比例为_。它重要表达_等内容。建筑物层数在总平面图中，一般标注在建筑物的_位置，该总平面图中新建建筑为_层，图中虚线框表达_建筑，带细线框表达_建筑。新建建筑的东侧为_路。图中左上角带数字的曲线为_，它重要用来表达_。图中风玫瑰可见，该地区常年风向重要是_风。1：500、新建房屋的平面形状、位置、朝向及与周边地形、地物的关系等。右上角、两、计划扩建的、拆除的、朝阳路、等高线、地形标高西北34.何为建筑详图？建筑详图有哪几种常用图样？剖面图与断面图有何不同？建筑详图是为具体表达建筑节点及建筑构、配件的形状、材料、尺寸及做法，而用较大的比例画出的图形。建筑详图常用图样有楼梯详图、门窗详图、外墙身详图、卫生间详图等。剖面图不仅需画出剖切面位置的图形，并且要画出剖切面后面沿剖视方向可见的物体轮廓线；而断面图只需画出剖切面位置的断面图形。35.钢筋混凝土梁和板的钢筋，按其所起的作用给予不同的名称，梁内有_；板内有_。36.建筑结构按使用的材料不同，可分为_、_、_。37.结构施工图重要表达结构设计的内容，它是表达建筑物_的布置、形状、大小、材料、构造及其互相关系的图样。结构施工图一般有_。38.由混凝土和钢筋两种材料构成的构件，称为_构件。钢筋按其强度和品种分为不同等级，其中级钢筋的直径符号为_；级钢筋的直径符号为_。39.建筑总平面图中标注的尺寸是以_为单位，一般标注到小数点后_位；其它建筑图样（平、立、剖面）中所标注的尺寸则以_为单位；标高都以_为单位。40.总平面图是用来表达整个建筑基地的总体布局,涉及_等情况。国家制图标准规定：总平面图的常用比例应为_，_，_。41.总平面图中新建房屋的层数标注在_，一般低层、多层用_表达，高层用_表达。42.建筑立面图是平行于建筑物各个立面（外墙面）的正投影图，重要用来表达_。35.受力筋、架立筋、箍筋、受力筋、分布筋36.钢筋混凝土结构、钢结构、混合结构37.钢筋混凝土、38.承重构件、基础图、结构平面图、构件详图、楼梯结构详图39.米、两、毫米、米40.新建房屋的位置、朝向及周边环境的情况、1：500、1：1000、1：2023。41.右上角、点数、数字42.房屋的外部造型、门窗位置及形式，墙面装修、阳台、雨蓬等部分的材料和做法。43.图样上标注直线尺寸时,尺寸的起止符号画法是如何规定的?一般用中粗短斜线绘制，其倾斜方向与尺寸线成顺时针45度角，长度宜为2-3mm。44.在由砖砌筑的基础墙和毛石砌筑的大放脚的基础详图中，完毕：（1）画出砖及混凝土图例。（2）注出大放脚高度。注出基础底面的标高，注出室外地面的标高-0.850米，室内地面标高60.000米。常见错误45.梁、柱平面整体表达法制图中有哪些表达方法？梁：平面注写方式是在梁平面布置图上分别在不同编号的梁中各选一根梁，在其上注写截面尺寸和配筋具体数值的方式表达梁平法施工图。平面注写涉及集中标注和原位标注。集中标注表达梁的通用数值，原位标注表达梁的特殊数值。梁集中标注的内容为四项必注值和一项选注值，它们分别是： （1）梁编号 梁编号为必注值，编号方法如表所示。梁类型代号序号跨数及是否带有悬挑楼层框架梁KL（）、（A）或（B）屋面框架梁WKL（）、（A）或（B）框支梁 KZL（）、（A）或（B）非框架梁 L（）、（A）或（B）悬挑梁 XL（）、（A）或（B） （2）梁截面尺寸 梁截面尺寸为必注值，用bh表达。当有悬挑梁，且根部和端部的高度不相同时，用bh1/h2表达。 （3）梁箍筋 梁箍筋为必注值，涉及箍筋级别、直径、加密区与非加密区间距及支数。 （4）梁上部贯通筋和架立筋根数 （5）梁顶面标高高差此项为选注值。梁顶面标高高差是指相对于结构层楼面标高的高差值。截面注写方式是在分标准层绘制的梁平面布置图上分别在不同编号的梁中各选择一根梁用剖面号引出配筋图，并在其上注写截面尺寸和配筋具体数值的方式表达梁平法施工图。如图所示。 在截面配筋图上注写截面尺寸bh、上部筋、下部筋、侧面筋和箍筋的具体数值时，其表达方式与平面注写方式相同。 柱：列表注写方式是在柱平面布置图上分别在同一编号的柱中选择一个截面标注几何参数代号；在柱表中注写柱号、柱段起止标高、几何尺寸与配筋的具体数值，并配以各种柱截面形状及其箍筋类型图的方式表达柱平法施工图。 柱表注写的内容有： （1）注写柱编号 柱编号由类型编号和序号组成，编号方法如表所示。柱类型代号序号 框架柱 KZ 框支柱 KZZ 梁上柱 LZ 剪力墙上柱 QZ （2）注写各段柱的起止标高 自柱根部往上以变截面位置或截面未变但配筋改变处为界分段注写。 （3）注写截面尺寸bh及轴线关系的几何参数代号b1、b2和h1、h2的具体数值 须相应于各段柱分别注写。 （4）注写柱纵筋 涉及钢筋级别、直径和间距，分角筋、截面b边中部筋和h边中部筋三项。 图是柱平法施工图列表注写方式示例。 柱平法施工图截面注写方式是在分标准层绘制的柱平面布置图的柱截面上分别在同一编号的柱中选择一个截面，以直接注写截面尺寸和配筋具体数值的方式表达柱平法施工图。 柱的编号方法如表9.6所示。柱类型代号序号 框架柱 KZ 框支柱 KZZ 梁上柱 LZ 剪力墙上柱 QZ 图是柱平法施工图截面注写方式示例。 梁平法施工图在平面布置图上采用平面注写方式或截面注写方式表达。 1平面注写方式 平面注写方式(图832)是在梁平面布置图上，分别在不同编号的梁中各选一根梁，在其上注写截面尺寸和配筋具体数值的方式来表达梁平法施工图。平面注写涉及集中标准与原位标注，集中标注表达梁的通用数值，原位标注表达梁的特殊数值。当集中标注中的某项数值不合用于梁的某部位时，则将该数值原位标注，施工时，原位标注取值优先。 图832梁平面注写方式示例本图四个梁截面采用传统表达方法绘制，用于对比按平面注写方式表达的同样内容。实际采用平面注写方式表达时，不需绘制梁截面配筋图和图833中相应的截面号 1)梁编号。梁编号由梁类型代号、序号、跨数及有无悬挑代号几项按顺序排列组成。例如，KL7(5A)表达第7号框架梁，5跨，一端有悬挑，其中(XXA)表达梁一端有悬挑，(XXB)表达梁两端有悬挑，悬挑不计入跨数。 2)集中标注。梁集中标注的内容有以下六项内容：前五项为必注值，最后一项为选注值(集中标注可以从梁的任意一跨引出)，具体规定如下： 梁编号，按1)项规定编号。 梁截面尺寸，当为等截面梁时，用 表达(为梁截面宽度，为梁截面高度)；当有悬挑梁且根部和端部的高度不同时，用斜线分隔根部与端部的高度值，即为( 为悬挑梁根部的截面高度， 为悬挑梁端部的截面高度)。 梁箍筋，涉及钢筋级别、直径、加密区与非加密区间距及肢数。箍筋加密区与非加密区的不同间距及肢数需用斜线“”分隔；当梁箍筋为同一种间距及肢数时，则不需用斜线；当加密区与非加密区的箍筋肢数相同时，则将肢数注写一次；箍筋肢数应写在括号内。加密区范围见相应抗震级别的标准构造详图。 例如，10100200(4)，表达箍筋为I级钢筋，直径为10mm，加密区间距为100，非加密区间距为200，均为四肢箍。 梁上部通长筋或架立筋配置，当同排纵筋中既有通长筋又有架立筋时，应用加号“+”将通长筋和架立筋相连。注写时须将角部纵筋写在加号的前面，架立筋写在加号后面的括号内，以示不同直径与通长筋的区别。当所有采用架立筋时，则将其写入括号内。 例如，222用于双肢箍；222+(412)用于六肢箍，其中222为通长筋，412为架立筋。 当梁的上部纵筋和下部纵筋均为通长筋，且多数跨配筋相同时，此项可加注下部纵筋的配筋值，用分号“；”将上部与下部纵筋的配筋值分隔开来。 例如，322表达梁的上部配置322的通长筋，梁的下部配置322的通长筋。 梁侧面纵向构造钢筋或受扭钢筋配置，当梁腹板高度大于450mm时，梁侧面须配置纵向构造钢筋，用大写字母G打头，接续注明总的配筋值。同样，梁侧面须配置受扭钢筋时，用大写字母N打头，接续注明总的配筋值。 例如，G422，表达梁的两个侧面共配置422的纵向构造钢筋。 梁顶面标高高差，当某梁的顶面高于所在结构层的楼面标高时，其标高高差为正值；反之为负值，高差值必须将写入括号内。 3)原位标注。重要是集中标注中的梁支座上部纵筋和梁下部纵筋数值不合用于梁的该部位时，则将该数值原位标注。梁支座上部纵筋，该部位含通长筋在内的所有纵筋，对其标注的规定如下： 当上部纵筋多于一排时，用斜线“”将各排纵筋自上而下分开。 例如，梁支座上部纵筋注写为625 42，则表达上一排纵筋为4鱼25，下一排纵筋为225。 当同排纵筋有两种直径时，用加号将两种直径的纵筋相连，注写时将角部纵筋写在前面。 例如，梁支座上部有四根纵筋，225放在角部，222放在中部，在梁支座上部应注写为225+222。 当梁中间支座两边的上部纵筋不同时，必须在支座两边分别标注；当梁中间支座两边的上部纵筋相同时，可仅在支座的一边标注配筋值，另一边省去不注(图832)。 当梁下部纵筋多于一排或同排纵筋有两种直径时，标注规则同梁支座上部纵筋。此外，当梁下部纵筋不所有伸入支座时，将梁支座下部纵筋减少的数量写在括号内。 图833附加箍筋或吊筋的画法示例 对于附加箍筋或吊筋，将其直径画在平面图中的主梁上，用线引注总配筋值(附加箍筋的肢数注在括号内)，如图833所示。 截面注写方式(图834)是在分标准层绘制的梁平面布置图上，分别在不同编号的梁上选择一根梁用剖面号引出配筋图，并在其上注写截面尺寸和配筋具体数值的方式来表达梁平法施工图。具体规定如下： 1)对梁进行编号，从相同编号的梁中选择一根梁，先将“单边截面号”画在该梁上，再将截面配筋详图画在本图或其他图上。当某梁的顶面标高与结构层的楼面 图834梁截面注写方式示例标高不同时，尚应在梁编号后注写梁顶面标高高差(注写规定同平面注写方式)。2)在截面配筋详图上要注明截面尺寸、上部筋、下部筋、侧面构造筋或受扭筋及箍筋的具体数值，其表达方式与平面注写方式相同。 截面注写方式既可单独使用，也可与平面注写方式结合使用。根据此图绘制平法施工图：（1）受力筋承受拉力或压力（其中在近梁端斜向弯起的弯起筋也承受剪力），钢筋面积根据受力大小由计算决定，并配置在各种钢筋混凝土构件中。 （2）箍筋用以固定受力筋位置，并承担部分剪力和扭矩。多用于梁和柱中。 （3）架力筋用于固定梁内箍筋位置，构成梁内的钢筋骨架。 （4）分布筋多配置于板中，与板的受力筋垂直布置，将承受的荷载均匀地传给受力筋并固定受力筋的位置，并承担抵抗各种因素引起的混凝土开裂的任务。 给出左边的图形，画出右边的断面图梁平法施工图梁平法施工图是在梁的结构平面布置图上，采用平面注写方式或截面注写方式表达的梁配筋图；施工人员依据平法施工图及相应的标准构造详图进行施工，故称梁平法施工图。一方面，按一定比例绘制梁的平面布置图，分别按照梁的不同结构层（标准层），将所有梁及与之相关联的柱、墙绘制在该图上，并按规定注明各结构层的标高及相应的结构层号。对轴线未居中的梁，应标注其偏心定位尺寸，但贴柱边的梁可不注。然后，根据设计计算结果，采用平面注写方式或截面注写方式表达梁的截面及配筋。这里重要介绍平面注写方式，即在梁平面布置图上，分别在不同编号的梁中各选一根梁，在其上注写截面尺寸和配筋具体数值。注写分为集中标注和原位标注。集中标注表达梁的通用数值，原位标注表达梁的特殊数值。当集中标注的某项数值不合用于梁的某部位时，则该项数值原位标注。施工时，原位标注取值优先。 平面注写方式示例（一）集中标注集中标注可从梁的任意一跨引出。集中标注的内容，涉及4项必注值和2项选注值。4项必注值涉及：梁编号、梁截面尺寸、梁箍筋、梁上部贯通筋或架立筋；2项选注值涉及：梁侧面纵向构造钢筋或受扭钢筋、梁顶面标高高差。1、梁编号：由类型代号、序号、跨数及有无悬挑几项表达如下。2、梁截面尺寸：等截面梁有bh表达；加腋梁用bh、yc1c2表达（其中c1为腋长， c2为腋高）；悬挑梁当根部和端部不同时，用bh1/ h2表达（其中h1为根部高， h2为端部高）。3、梁箍筋：涉及钢筋级别、直径、加密区与非加密区间距及肢数。箍筋加密区与非加密区的不同间距及肢数用“/”分隔，箍筋肢数写在括号内。箍筋加密区长度按相应抗震等级的标准构造详图采用。如： f8-100/200（2）表达HPB235级钢筋、直径8mm、加密区间距100mm、非加密区间距200mm，均为双肢箍；f8-100（4）/200（2）表达HPB235级钢筋、直径8mm、加密区间距100mm为4肢箍、非加密区间距200mm为双肢箍；4、梁上部贯通筋或非架立筋：所注规格及根数应根据结构受力规定及箍筋肢数等构造规定而定。当既有贯通筋又能架立筋时，用角部贯通筋架立筋的形式，架立筋写加号后面的括号内。如：2 f22用于双肢箍；2 f22+（4 f12）用于6肢箍，其中2 f22为贯通筋，4 f12为架立筋；当梁的上部纵筋与下部纵筋均为贯通筋、且多数跨的配筋相同时，可用“；”将上部纵筋与下部纵筋分隔。如：2 f14；3 f18表达上部配2 f14的贯通筋，下部配3 f18的贯通筋。5、梁侧面纵向构造钢筋或受扭钢筋：此项为选注值，当梁腹板高450mm时，须配置符合规范规定的纵向构造钢筋，注写如下：G4f12，表达梁的两个侧面共配置4f12的纵向构造钢筋，两侧各2f12对称配置。当梁侧面需配置受扭纵向钢筋时，注写如下：N6f18，表达梁的两个侧面共配置6f18的纵向构造钢筋，两侧各3f18对称配置。当配置受扭纵向钢筋时，不再反复配置纵向构造钢筋，但此时受扭纵向钢筋的间距应满足规范对纵向构造钢筋的间距规定。6、梁顶面标高高差：此项为选注值，当梁顶面标高不同于结构层楼面标高时，需要将梁顶标高相对于结构层楼面标高的差值注写在括号内，无高差时不注。高于楼面为正值，低于楼面为负值。（二）原位标注原位标注的内容涉及：梁支座上部纵筋、梁下部纵筋、附加箍筋或吊筋1、梁支座上部纵筋：原位标注的支座上部纵筋应为涉及集中标注的贯通筋在内的所有钢筋。多于1排时，用“/”自上而下分开；同排纵筋有2种不同直径时，用“”相联，且角部纵筋写在前面。如：6 f25 4/2表达支座上部纵筋共2排，上排4 f25，下排2 f25；2f252f22表达支座上部纵筋共4根1排放置，其中角部2 f25，中间2 f22；当梁中间支座两边的上部纵筋相同时，仅在支座的一边标注配筋值；否则，须在两边分别标注。2、梁下部钢筋：与上部纵筋标注类似，多于1排时，用“/”自上而下分开。同排纵筋有2种不同直径时，用“”相联，且角部纵筋写在前面。如：6 f25 2/4表达下部纵筋共2排，上排2f25，下排4 f25；3、附加箍筋或吊筋：直接画在平面图中的主梁上，用线引注总配筋值，附加箍筋的肢数注在括号内。当多数附加箍筋或吊筋相同时，可在图中统一说明，少数与统一说明不一致者，再原位引注。4、当在梁上集中标注的内容（某一项或某几项）不合用于某跨或某悬挑段时，则将其不同数值原位标注在该跨或该悬挑段。钢筋的表达方法 为了突出钢筋，配筋图中的钢筋用比构件轮廓线粗的单线画出，钢筋横断面用黑圆点表达。为了便于辨认，构件内的各种钢筋应编号。编号采用阿拉伯数字，写在引出线端头的直径为6mm的细线圆中。 在编号引出线上部，应用代号写该号钢筋的等级品种、直径、根数或间距。 例如：220表达3号钢筋是两根直径为20mm的II级钢筋。又如8200表达2号钢筋是I级钢筋直径为8mm，每200mm放置一根 (个)(为等间距符号) 。如下图
