1、一、工程概况太阳城7号地人防地下车库位于天津市河东区东至祁连路,西至祁鲁街,南至鲁山道,北侧博山道,总建筑面积2204.9。现场场地平整,道路畅通,现状场地平均高程为大沽高程2.40米。施工现场已完毕围闭,施工主干道、场地平整,临水、临电、临厕工程均已完毕,现场满足进场施工条件,本工程基槽挖土可就近堆放用于回填,余土可就近填平至7#或6#临近场地。本人防工程采用平战结合设计,平时作为汽车库,战时转换为人防。人防设防等级:按甲类核五级、二等人员掩蔽所设计。实设人防面积2204.9。人防地下一层层高3.5m。按设计规定,人防地下室防水等级为级,耐火等级为一级,防化等级为甲级,放水耐久年限为25年,

2、抗震设防烈度为7度设防,通风方式:战时清洁式通风、过滤式通风、隔绝式通风。本人防工程结构形式为现浇钢筋混凝土框架剪力墙结构。人防地下室底板为400厚的钢筋砼筏板,人防顶板为400厚现浇钢筋砼空心板无梁楼盖。本人防工程建筑耐火等级为一级。本人防工程基础型式为筏板基础。人防地下室底板及地梁底标高均为-4.2m。垫层厚度为100,人防底板厚度分为400,地梁高度为2023、900、600、700。地下人防工程的墙厚重要有300、250。框架柱、框支柱的截面尺寸重要有600*600、700*700。顶板厚度为400厚。本地下人防工程的结构用钢筋均采用、级钢筋。本地下人防工程各部位的砼强度等级见下表:部

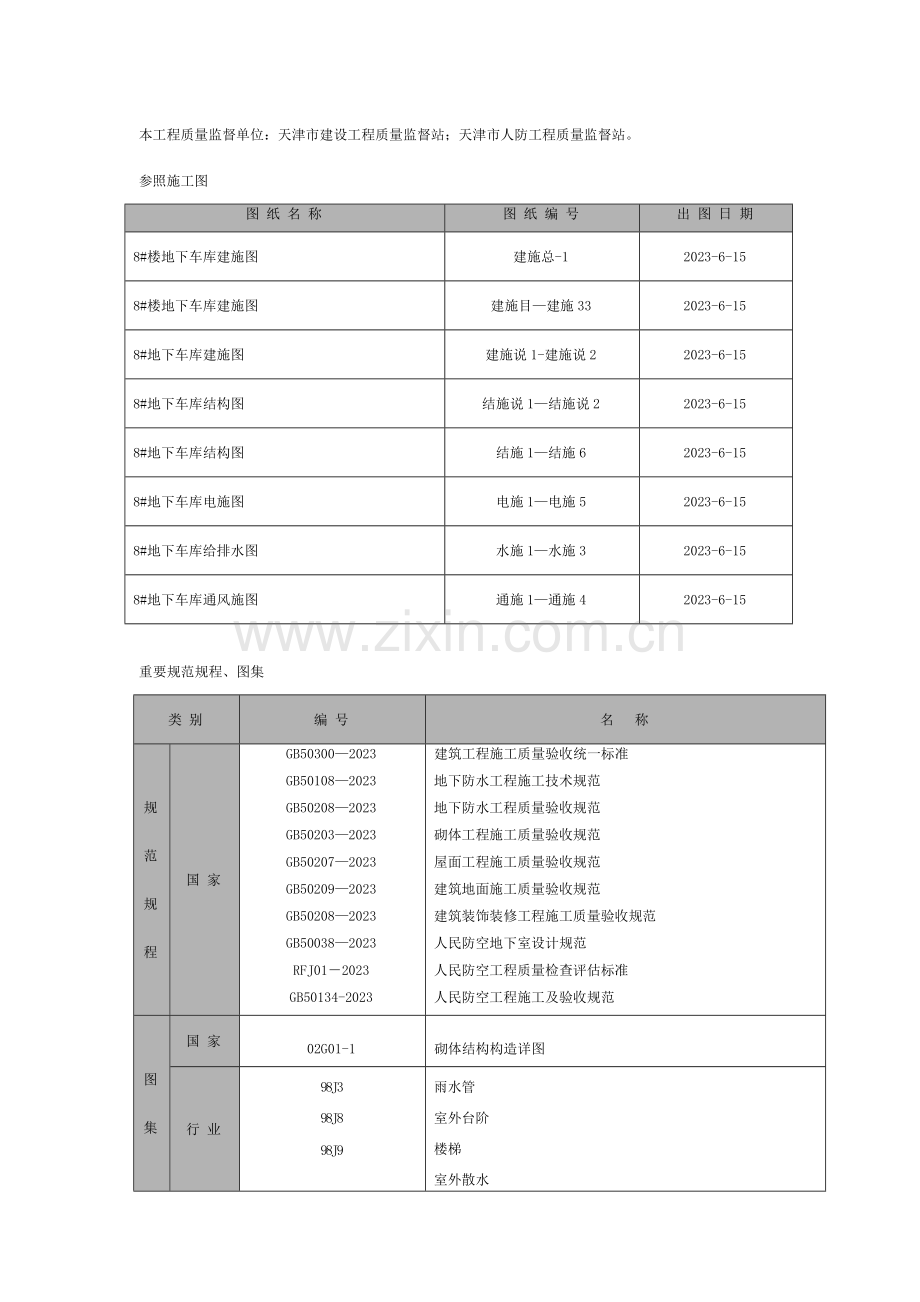

3、 位砼 强 度 等 级抗 渗 等 级 垫 层C15 底板、承台、地梁C30S8 外 墙C30S8 内 墙C30 柱、梁C30 顶 板C30 S8(地下层局部)本工程建设单位:天津顺驰新地置业有限公司;监理单位:天津市远方工程建设监理公司;设计单位:天津市建筑设计院;总包单位:金坛市建筑安装工程公司。本工程质量监督单位:天津市建设工程质量监督站;天津市人防工程质量监督站。参照施工图图 纸 名 称图 纸 编 号出 图 日 期8#楼地下车库建施图建施总-12023-6-158#楼地下车库建施图建施目建施332023-6-158#地下车库建施图建施说1-建施说22023-6-158#地下车库结构图结施

4、说1结施说22023-6-158#地下车库结构图结施1结施62023-6-158#地下车库电施图电施1电施52023-6-158#地下车库给排水图水施1水施32023-6-158#地下车库通风施图通施1通施42023-6-15重要规范规程、图集类 别编 号名 称规范规程国 家GB503002023GB501082023GB502082023GB502032023GB502072023GB502092023GB502082023GB500382023RFJ012023GB50134-2023建筑工程施工质量验收统一标准地下防水工程施工技术规范地下防水工程质量验收规范砌体工程施工质量验收规范屋面工

5、程施工质量验收规范建筑地面施工质量验收规范建筑装饰装修工程施工质量验收规范人民防空地下室设计规范人民防空工程质量检查评估标准人民防空工程施工及验收规范图集国 家02G01-1砌体结构构造详图行 业98J3 98J898J9雨水管室外台阶楼梯室外散水标准公司太阳城7#地8#楼地下车库合格标准施工部署施工组织项目经理部组织机构项目管理班子重要管理人员机构项目负责人姓 名职 称备 注现场管理项目经理张洪生工程师贰 级项目副经理谢 震工程师贰 级项目工程师吴留俊工程师中 级计划管理蔡宏伟工程师初 级质量管理盛爱洪助 工安全管理缪金龙助 工材料管理孙国平助 工财务管理王国庆中 级项目经理生产经理商务经理

6、项目主任工程师项目书记工程部物资部经营部财务部技术部质检部安保部土建工长专业工长测放组实验室分包单位施工部署总原则、施工顺序施工部署总原则1、满足协议规定的原则以协议约定的质量规定(合格)、工期 66天 目的为主线,合理组织人力、物力、财力,以最优化的资源保证总目的的实现。2、符合逻辑关系的原则本工程施工顺序遵循:先地下,后地上;先结构,后围护;先土建,后专业的施工。3、符合季节性施工的原则附季节性施工方案季节性施工根据施工进度计划安排,本工程将历经一个雨期,雨期将进行结构施工工程;根据工程实际情况,制定了以下雨期施工技术措施:雨施前准备a.根据工地的具体情况组织成立防汛抢险队,雨天巡逻检查工

7、地情况,发现险情及时排除。防汛抢险人员要经常组织活动,学习防汛的有关知识,加强防汛意识,保证雨期正常施工。b.根据工程特点,制定切实可行的雨期施工技术措施,提前提出雨期施工需用的材料,机具设备和物资计划,及时购买、调运、提前组织进场。提前检修好水泵,保证完好率100%。c.平整现场场地,规划排水流向,场地四周做排水沟,排水沟的坡度要符合排放规定,及时清理,不得堵塞,保证排水畅通无阻。人防工程雨施措施a.钢筋应用垫木垫放整齐,绑扎前应刷除钢筋表面的泥土和锈斑。b.木模板应尽量减少雨淋日晒,防止扭曲变形和开裂。不要过早刷脱模剂,刷后要有防雨保护,雨后清理、补刷。c.雨期进行混凝土施工要注意收听天气

8、预报,拟定混凝土浇筑时间。混凝土浇筑要避开大雨,如遇小雨时,应用防雨材料将新浇筑的混凝土表面遮盖,以免冲走水泥浆,影响混凝土浇筑质量。对因大雨被迫中断连续浇筑的部位,施工缝处可采用加筋的方法进行解决或按设计规定采用措施,并加盖塑料布保护。d.基础底板和地下室外墙混凝土属于抗渗混凝土,所以不能在雨雪天施工。在浇筑该部位混凝土时,要做好施工组织,保证混凝土材料的供应,同时还将在现场合理地布置混凝土输送泵,使得混凝土浇筑工作更加快捷。这样,在提前掌握天气情况的条件下,就能使混凝土能在很短的时间内浇筑完毕,而保证其不被雨、雪淋。e.做好混凝土的养护工作,养护时间为7天,日晒严重时,应多浇水,保证混凝土

9、表面保持湿润,冬期施工。砌筑工程雨施措施随时测定砂子的含水率,及时调整配合比。砌筑砂浆要随用随拌,雨天施工砂浆稠度应适当减少。含水率饱和的砌块、砖等不得上墙。加气砼块等轻质砖进场后,应做好防雨保护,以免被雨淋湿,含水率过大。外架工程雨期施工措施a.外架要严格按施工组织设计及有关规定搭设。要及时排除架子基底积水,大风暴雨后认真检查,发现立杆下沉、悬空、接头松动等问题应及时解决,并经验收合格后方可使用。b.脚手架的坡道要加防滑条,防滑条间距不大于30cm,不得随意增大间距,安装挡脚板和防护网。施工机械设备安全使用a.对进入现场的机械设备实行统一管理,保证机械设备状况完好,保证雨期安全使用。b.做好

10、各种露天使用的电器设备、电闸箱的防雨、防潮、防砸等措施。电器设备、电闸箱、机械设备配备完好的防护盖,放置在现场干燥较高的位置,并用木方垫起,不能放在坑洼处。c.经常检查施工现场电器设备的接零、接地等保护设施的可靠性及灵敏性。d.混凝土输送泵应安装在坚实支承力强的地面,四周排水通畅并且不得有积水,工作场合应搭设防雨、防晒、防砸等保护棚,且要通风好。e.电焊机、电动机工具等用电设备的漏电保护装置要可靠。焊机、电动装置、设备应置于室内或遮掩,焊机手把线及电动设备的电源线不能拖地、破皮。雨期期间要加强电焊条烘干的管理,焊条烘干后要有保温筒,防止受潮,现场存放期间不宜过长。f.所有电动设备外壳必须严格与

11、PE线连接。施工准备人防工程施工前,须由市人防工程建设质量监督站向建设、监理及施工三方进行人防施工交底。由项目技术负责人组织项目组管理人员熟悉图纸及有关的人防图集,并向施工班组进行有关人防工程的施工技术交底、安全交底。考察、选择经人防监督部门审查合格的、就近的人防门制作、安装单位及人防预留、预埋件的供货单位。及时签订供货协议,以便及早制作、供货和安装。根据工期安排、钢筋需用量计划及施工场地情况,分批采购合格的钢筋进场以便加工制作;根据需用量计划,提前准备各种周转材料。施工生产的劳动力计划安排见下表:劳动力计划表劳动力计划表工 种人 数计划进场时间备 注普通工302023.5.5.钢筋工8020

12、23.5.10.6.20.含钢筋制作木 工452023.5.10.6.20.砼 工202023.5.10.6.20.架子工152023.5.10.6.20.塔吊司机22023.5.10.6.20.起重工22023.5.5.本人防工程各部位的人防门窗数量见下表:人防门窗表地下车库门窗汇总表序号编号洞口尺寸材 料樘数小计樘数合计备 注宽高1M115002023钢 砼11防护密闭门2M215002023钢 砼11密闭门3M320232023钢 砼11防护密闭门4M420232023钢 砼11密闭门5M510002023钢 砼11防护密闭门6M610002023钢 砼11密闭门7M78002023钢

13、砼33密闭门8M86001250钢 砼22悬板活门 9M98002023木11平开门10M1010002023木44弹簧门11M1110002023木33平开门12M1212002200塑 钢11平开门13M1215002200塑 钢11平开门14C1900600塑 钢22上 悬15FM110002023钢 22甲级防火门16FM210002023钢 22甲级防火门(隔音)17FM312002023钢 11乙级防火门18FM415002023钢 11乙级防火门合 计2929施工部署施工工期:根据太阳城7号地工程总体施工进度计划,将人防地下车库结构工程的施工工期安排在5月5日7月10日,共计66

14、天。其中: 基坑挖土10天: 2023/5/5-2023/5/14; 垫 层 5天: 2023/5/15-2023/5/20; 人防底板18天: 2023/5/21-2023/6/8; 人防墙体16日: 2023/6/9-2023/6/25; 人防顶板17天: 2023/6/26-2023/7/10;人防底板施工前安排使用1#塔吊 ,以方便向基坑内吊运各种材料,同时在基坑东西两侧的中间部位,运用水平支护结构,各搭设一个钢管施工马道以方便人员上下。人防底板施工时,预埋2#塔吊的基础节,底板砼浇筑完毕并达成设计强度的80%后,即可安装2#塔吊。塔位详见施工现场平面布置图。施工区段划分:施工部位不留

15、置后浇带,各部位砼工程做到一次性连续浇筑。人防门框、吊钩、战时封堵埋件、防爆地漏、水暖、电气及通风空调专业的预埋管道、箱盒随结构施工及时安装到位,人防墙体、顶板每一次浇筑砼前,专业工种必须与土建专业就预留预埋进行核对、会签,严禁事后剔凿人防结构。战时砌筑材料安排在各分部工程完毕后、竣工验收前,所有堆放到位。重要分部分项工程施工方法结构工程土方开挖及垫层施工土方开挖采用机械挖土、人工配合方式进行。开挖过程中,随时注意监测、检查开挖标高,在机械挖土至设计标高以上300mm后,停止机械挖土,改为人工清槽,以避免对基底土导致扰动。待人工清槽完毕后,及时告知甲方、监理、勘探、设计、质量监督站、人防监督站

16、等有关部门进行验槽,核对基坑的位置、平面尺寸、坑底标高、坑底土质和地下水等情况。验收合格后,及时进行垫层砼的浇筑施工,避免晾槽。基坑开挖允许偏差为:标高0mm,-50mm;长、宽+50mm,0mm。本工程垫层厚度为100,砼强度等级为C15,采用商砼,地泵浇筑。垫层砼浇筑过程中要随打随抹,表面抹压密实。垫层砼浇筑完毕后要及时浇水养护不少于7d。垫层表面要平整,不得有坑洼和起砂现象。垫层标高必须控制准确。钢筋工程施工准备 组织技术人员及工长、班组长熟悉图纸及人防图集,了解钢筋工程的人防特殊规定,做好钢筋翻样工作并提出用量计划。 组织班组人员熟悉图纸和料表。将钢筋工程的人防特殊规定、特殊做法向班组

17、人员作技术交底。 搭设钢筋加工棚,安装机械设备(如卷扬机、切断机、弯曲机、电焊机、切割机),并进行维修、保养、就位、调试,搭设好钢筋操作平台,保证正常工作。钢筋连接与接头实验a、工艺选择: 人防地下结构钢筋重要采用级钢和级钢,为保证钢筋的连接质量,项目部决定所有直径18、25的级钢筋,水平向的接长,均采用直螺纹连接;竖直向的接长,均采用电渣压力焊;直径25的级钢筋,水平接长采用直螺纹连接,绑扎搭接接长仅用于直径16的级钢筋和所有级钢筋的接长。钢筋的连接方式具体见下表:钢筋的连接方式表钢筋种类、规格及使用范围连接方式直径18的所有级钢(水平向)直螺纹连接直径25的级钢(竖直向)电渣压力焊直径25

18、、18的级钢(竖直向)电渣压力焊直径18的所有级钢绑扎搭接所有级钢绑扎搭接注:不同直径钢筋的接长,当直径相差大于一个直径等级时,不管水平向还是竖直向,均采用绑扎搭接,搭接长度以较小直径计算。B、实验:直螺纹接头、电渣焊接头在施工前由厂家提供原材合格证及检查报告。各种规格型号的直螺纹接头,以500个为一个验收批,局限性500个按500个计;电渣压力焊接头,以300个为一个验收批,局限性300个按300个计。每种接头的每一个验收批均从工程结构中随机截取3个试件(试件长度600mm)送指定实验单位检查,当3个试件中有一个不合格时,应再取6个试件进行复检,复检中如仍有1个试件不符合规定,则该验收批评估

19、为不合格。劳动力需要量计划 根据施工进度计划安排,钢筋工劳动力安排见下表:钢筋工劳动力计划表部位工种 钢筋制作钢筋绑扎焊接加工小计地下车库部分15501580 钢筋材质及构造规定 钢筋材质规定本人防工程结构所用钢筋为国产、级钢筋,其材质规定应符合如下几条规定:a.钢筋进场应有出厂合格证和实验报告单,钢筋表面及每捆钢筋均应有标记,外观检查合格,现场抽样进行力学性能实验合格。b. 钢筋抗拉强度实测值与屈服强度实测值不应小于1.25,钢筋屈服强度实测值与钢筋强度标准值的比值不应大于1.3。如有一项实验结果不符合规定,则从同一批中另取双倍数量的试样重作各项实验,如仍有一个试样不合格,则该批钢筋为不合格

20、品,进行退场解决并办理退场手续。 基本构造规定 根据图纸设计和规范规定,本工程钢筋基本构造规定重要有:a、 地下结构钢筋保护层规定 各部位保护层见下表(且不小于受力钢筋直径):钢筋保护层设立规定使用部位厚度保护层型式垫放方式垫放间距承台地梁底板下铁50mm细石砼垫块基础最下排钢筋双向600(梅花)底板筋侧面50mm细石砼垫块底板筋弯钩外侧双向600(梅花)外墙迎水面50mm细石砼垫块绑于墙竖筋外侧双向600(梅花)外墙非迎水面30mm塑料卡卡于墙竖筋外侧双向600(梅花)现浇柱30mm塑料卡绑于柱主筋外侧每面2个一行600现浇梁30mm细石砼垫块垫于梁主筋下每行3个纵向600墙体钢筋15mm塑

21、料卡卡于墙水平筋上双向600(梅花)楼板受力筋15mm塑料垫块垫于板受力筋下双向600(梅花)现浇梁侧塑料卡卡于梁箍筋外侧上下2个一行600 注:规格为505050/30(厚)的垫块,用C30细石砼制作;其他厚度的垫块采用塑料卡或塑料垫块。梁柱钢筋保护层除满足主筋保护层外,还应满足箍筋保护层不小于15mm。保护层要专人垫放专人检查。B、地下结构钢筋锚固长度LaE(mm)及搭接长度LLE(mm)规定见下表:钢筋锚固长度及搭接长度规定(C30)锚固长度LaE级钢:34d级钢:23d搭接长度LLE级钢:梁柱48d/墙41d级钢:梁柱32d/墙28d 注:锚固长度及塔接长度设计有注明的按设计注明规定进

22、行施工。钢筋绑扎 人防底板钢筋绑扎 a. 底板钢筋绑扎工艺流程:进场钢筋检查钢筋配料钢筋调直、除锈、下料钢筋直螺纹加工钢筋弯曲成型墙柱地梁及承台放线验线弹钢筋位置线摆放并直螺纹连接长向底板下铁钢筋及同向承台下铁摆放并直螺纹连接短向地梁下铁、摆放并直螺纹连接、绑扎短向底板下铁及同向承台下铁安放下铁垫块摆放并直螺纹连接长向地梁下铁预放基础内墙柱定位筋穿地梁箍筋与下铁临时固定穿地梁上铁并直螺纹连接吊正临时支撑绑扎地梁骨架安放马凳穿底板及承台上铁双向筋并螺纹连接绑扎上铁双向钢筋网片框架柱、剪力墙插筋绑扎框架柱、剪力墙定位筋检查校正固定插筋位置自检、互检报监理、甲方、人防监督站验收。b. 底板及承台马镫

23、筋设立:根据底板配筋图,底板上排钢筋网片为横向25200/20200纵向25100(120)/20150、横向20150纵向20150;核心筒承台上排钢筋网片为横向25100纵向25100、横向25100纵向25100。因底板及承台上层钢筋网片的钢筋直径较大,网格间距较小,故采用设立通长钢筋马镫的措施来稳定上排钢筋网片的位置及保证双层钢筋网片之间的距离。马镫统一运用25钢筋制作,焊制成“工”字形支架,在同一厚度板块或同一厚度承台内沿纵向通长布置,横向间距为1.0m。马镫要绑在下排钢筋上,不得与垫层直接接触。马镫制作及布置大样见所示。 人防墙(柱)钢筋绑扎a. 工艺流程:进场钢筋检查钢筋配料钢筋

24、调直、除锈钢筋闪光焊加工钢筋切断钢筋弯曲成型立钢筋皮数杆柱及暗柱钢筋螺纹连接、压力焊接、绑扎立竖向梯形筋墙竖筋螺纹连接、压力焊接或绑扎搭接水平钢筋螺纹连接、绑扎搭接墙顶暗梁钢筋绑扎拉结筋绑扎洞口加强筋校正绑扎砼保护层垫块绑扎水平梯形筋和柱筋定位卡具自检报验 b. 按照底板上位置线安放框架柱和剪力墙插筋,插筋与底板下层网片绑扎固定,所有墙柱插筋在基面以下均需设定位水平筋及封闭箍筋,c. 剪力墙钢筋绑扎时,用竖向梯形钢筋(每道墙不少于两道),水平梯形筋和砼垫块控制钢筋的位置及保护层厚度的准确。墙竖向梯子筋间距2023mm。见下图所示:d. 墙柱钢筋绑扎完毕后,应重点核对人防门口尺寸是否对的,并按设

25、计、人防规定绑扎门口四角加强筋和墙身拉钩钢筋。人防墙体开洞处,除按设计规定绑扎加强筋或加强暗梁外,尚需在两侧水平筋截断处增长型钢筋套进行封闭,型钢筋套与原水平筋搭接焊连接。 人防地下室顶板钢筋绑扎a. 因本人防工程顶板为GBF空心板,不同厚度板内埋有不同直径的填充管,故在钢筋绑扎前,除应在模板上弹出钢筋位置线外,还要按设计给出的布管图弹出填充管的位置线。b. 顶板下铁网片、同向板内暗梁钢筋绑扎好后,摆放填充管的钢筋支架和顶板上层筋的马镫筋。填充管的钢筋支架采用18钢筋制作,支架的摆放方向与填充管的长度方向垂直,一个长度内摆放两道支架,支架立筋间距不大于600,支架水平钢筋通长设立,具体做法见下

26、图“填充管支架图”。顶板上层筋的马镫筋采用18钢筋制作,立筋间距不大于800,水平筋通长设立。马镫筋横向摆放间距为1.0米。c. 填充管必须按设计间距摆放,不得多放或漏掉,以免减小人防板的折算厚度或增长板的自重荷载。d. 顶板上铁网片绑扎完毕后要按设计间距绑扎板的拉钩钢筋。同时要预埋上层人防门的门槛插筋及角部加强钢筋。模板工程 模板工程施工准备 熟悉图纸、制定模板配制和节点做法;编写安全、技术交底,召开技术交底会,明确工艺做法和质量标准;提供各部位的材料计划,安排进场时间,及时配制模板。做好各方面的安全防护设施。 模板采用15mm厚竹木胶合板覆膜清水模板。重要辅助材料:501004000木方、

27、483.5钢管、活动顶撑、14止水螺杆、14/12普通螺杆、“3”型扣件,10厚自粘海绵条,水质脱模剂。 重要劳动力安排 木工劳动力安排见下表。木工劳动力计划表名 称木 工杂 工地下车库4515 重要施工方法: 承台侧模、外墙及其下部地梁吊模、人防门槛下口封挡a. 承台侧模、外墙及其下部地梁吊模均采用15mm厚胶合板,水平龙骨采用50100木方,间距不大于200,竖向水平龙骨采用48钢管,间距不大于600。模板之间接缝处粘贴海绵密封条避免漏浆。b. 承台侧模加固时,下部采用钢筋支撑,侧面设两道钢管斜撑,顶面用钢管锁口对拉,沿高度方向设两道12对拉螺栓,水平间距不大于800。c. 外墙及地梁吊模

28、采用14对拉螺栓及钢管斜撑加固。对拉螺栓在其长度的中间位置焊接钢板止水片80804厚。外墙施工缝上部的模板采用螺栓对拉与钢管斜撑、水平对撑加固,钢管斜撑、水平对撑要与顶板支模用的满堂架子相连接。外墙对拉螺栓与打入900的围护桩内的M14膨胀螺栓焊接,M14膨胀螺栓水平间距为1000,竖向间距为500。d. 因人防门槛不与顶板砼同时浇筑,故需留设人防门槛下口凹槽。在浇筑顶板砼前要先做好凹槽封挡:用木方和铅丝网分隔砼形成凹槽。人防门预留安装槽大样见下图。 墙体模板 a. 工艺流程 做好各项准备工作按放样图,先角部后墙体、先外墙后内墙、先横墙后纵墙安装模板至指定位置,穿对拉螺杆,用钢管斜撑简朴固定模

29、板将对拉螺杆拧紧,在模板底、中、上设三道斜撑,将模板根部定位、立面调垂直在模板上口拉水平通线,调整上口平直再次检查模板位置和对拉螺杆松紧清理现场、挂上线坠、备好大钢尺、拉上通线,报验。b. 人防地下室内墙模板采用15厚胶合板,竖向龙骨使用50100木方,间距不大于200,水平龙骨采用48钢管,间距不大于600,模板之间接缝处粘贴海绵密封条避免漏浆。沿墙体高度方向,每两道水平龙骨加一道钢管斜撑。c. 内外墙均用14对拉螺栓,外墙及人防密闭区的内外隔墙,所用螺栓均在中间焊80804密闭钢板。内墙用螺栓除人防密闭区外,均穿硬质塑料套管以便反复使用,其间距水平竖向均不大于600;内外墙对拉螺栓规定加“

30、3”型扣件并用双螺母拧紧。模板下口用水泥砂浆抹找平层,宽度6080,粘10厚自粘海绵条,以防止模板下口跑浆。d. 墙体模板封模前根据图纸检查洞口尺寸、位置、墙筋保护层及水电、通风预埋。墙体根部设立清扫口,保证施工缝处干净。 柱模板 a. 柱模板使用15厚胶合板, 50100的木方背楞,间距200;柱箍采用48钢管进行锁固,间距500;在柱模根部贴20宽20厚自粘海绵条防止跑浆;柱模根部设100100清扫口,浇筑前封好。b. 框架柱采用14对拉螺栓及钢管斜撑加固。对拉螺栓穿过16硬质塑料套管以便反复使用。对拉螺栓水平间距为800,竖向间距为500。加固时,水平钢管要用扣件互锁形成柱模加固箍,再立

31、竖向钢管夹住对拉螺杆,垫好“3”型扣件后上双螺帽拧紧。柱模初步加固后再进行垂直度检查,增长钢管斜撑、与满堂架相连的水平钢管以调整垂直度直至符合规定,将各部位的螺栓、扣件拧紧。 梁、板模板a. 梁板模板采用15厚胶合板,扣件式钢管满堂支撑架;架子立杆下垫30030018模板或50厚跳板,上部安顿可调托座(托木龙骨),立杆纵横向间距均不大于800。模板小龙骨用50l00木方,间距200,外背双钢管,间距800;为保证支撑有足够的稳定性,在立杆之间纵横方向均设立水平拉结杆,拉结杆的步高不大于1.8m,第一步距地200300。b. 梁板跨度大于4.0米时均按跨度的2起拱。悬挑构件跨度大于4.0米时按3

32、起拱,且起拱高度不小于20mm。c. 顶板模板施工时,先弹好50cm线以便准确控制板面标高;板接缝处贴胶带纸;支模时必须防止模板钉得不牢、钉点间距过大、翘曲等问题。所有模板都铺完,检查标高、平整度、缝隙、梁侧压帮都合格后再钉钉子固定,以免返工。模板的拆除 本人防工程的墙、柱模、梁侧模在砼达成1.2Mpa后方可松动对拉螺杆,拆除模板。正常情况下,在保证砼表面及棱角不因拆模而受损时即可拆模。拆模需填写拆模申请,报项目总工批准后方可进行。 本人防工程的梁、板底模拆除砼强度规定见下表:现浇结构拆模时所需砼强度结构类型结构跨度(m)按设计的砼强度标准值的百分率计(%)板2502,8758100梁8758

33、100注:楼梯模板必须等到砼强度达成100后方可拆除模板质量检查标准 模板安装及预埋件、预留孔洞的允许偏差(mm)位 置规范允许偏差项目允许偏差轴线位置53标高53截面尺寸55表面平整度53垂直度33相邻两板表面高低差22预埋管、预留孔中心线33预留洞中心线10,5截面内部尺寸+10,0+5,0混凝土工程施工准备 钢筋及模板自检后,经监理验收合格;人防部分经人防监督站验收合格。 联系好混凝土搅拌站,所需机械设备已经进场。拟定砼浇注方案和泵管布置方案。 对操作人员进行技术交底,明确工艺规定和质量标准。 砼接头部位清除砼软弱层及杂物以加强砼粘接。在浇筑前将所有机械设备进行试运转,保证浇筑顺利。 预

34、备足够量的麻袋或塑料薄膜,供覆盖养护使用。施工部署:施工安排 地下室底板及外墙导墙、顶板及梁砼,同一施工区段要连续浇注;地下室内墙、柱砼可根据情况在每一施工区段内再分段浇注,但要先浇柱、墙砼,后浇梁、板砼。基础底板、墙、柱、顶板砼均采用泵管、布料杆输送浇筑,必要时塔吊配合。 机械设备安排每次砼浇筑机械设备投入表机械名称规 格单 位数 量备 注塔 吊QTZ80G台1配合浇筑输送泵HBT80B台1汽车泵台1振捣棒50根20备用6根30棒注:机械的使用,根据具体部位合理安排。 劳动力安排 将劳动力分白班和夜班两大班.每班及总劳动力安排见下表:劳动力安排表工 种每班人数总人数备 注砼振捣工1020振捣

35、砼砼布料工816布料摊料抹灰工510收面压实钢筋/木工3/46/8看护钢筋/模板注:根据砼量大小、时间长短合理调度劳动力。砼施工要点: 砼强度必须符合设计规定。根据搅拌站至现场距离及浇筑速度对的拟定砼的初凝时间及坍落度规定并告知搅拌站。人防底板砼的初凝时间规定控制在1012小时,坍落度160180;墙柱砼的初凝时间控制在810小时,坍落度140160;人防顶板砼的初凝时间规定控制在68小时,坍落度140160;砼坍落度必须现场测定,正常情况下每班6小时做3次,如发现某阶段时间坍落度不够稳定,应每搅拌车做一次,并及时做好记录。对砼坍落度不符合规定的车辆规定其退回。 人防底板混凝土浇筑,另见“底板

36、砼浇筑施工方案”。 柱、墙、梁板砼浇筑a. 砼浇筑的自由倾落高度不得超过3m,柱浇筑高度如超过3m时,必须采用溜管或滑槽且要在柱模中上部开振捣窗口,当砼浇筑到此高度后再将其封堵严密。墙、柱砼浇筑前底部要浇水润湿,用50mmm厚与砼配合比相同的无石子砂浆接浆,与砼浇筑同步进行,不准一次性铺完或不铺设。b. 墙、柱砼浇筑时,用标记杆控制分层高度(500mm),手把灯照明。浇筑砼应连续进行,如必须间歇,间歇时间应缩短,且必须在前层砼初凝之前,将次层砼浇筑完毕。浇筑到门、窗洞口处时,注意门、窗洞两边均匀下料,以保证门洞模板不被挤偏。c. 梁、板砼浇筑方向应顺着次梁方向或与填充管轴线垂直方向推动;浇筑空

37、心板时,一次下料厚度保证控制在填充管管底。待第一次下料的砼振捣密实并充足沉实后,初凝前,再进行第二次下料浇筑,以避免填充管上浮。布料时不能集中一处布料,距离控制在23m之内,以便于铺摊、振捣,防止损坏钢筋骨架。标高控制:用水准仪抄平,用红胶带或红油漆在墙柱钢筋上做标记,拉线控制,刮杠找平标高。楼板混凝土规定随铺随振随压,并在浇筑完毕后,再做两次搓毛压实,最后一遍压实在混凝土终凝前完毕,保证楼板混凝土不产生裂缝。墙柱处的砼表面要刮毛以保证与上层墙柱砼结合紧密。d. 梁板与墙柱的节点核心区按墙柱砼浇筑,其在梁板内的浇筑区域为:墙柱边以外600且不小于梁高范围内。砼浇筑前,应先用双层钢丝网将节点核心

38、区与外围隔开,以保证核心区高强度等级砼的浇筑范围符合规定。e. 混凝土振捣时,振捣捧插点要均匀排列,可采用“行列式”或“梅花式”移动,间距为振捣棒有效作用半径的1.5倍(400-500mm),但不能混用,以免导致混乱而漏振。每一插点振捣时间应视混合物表面呈水平、有浮浆、不再下沉、不再出现气泡为准,一般为20-30秒,以保证混凝土的浇筑质量。f. 砼养护采用覆盖浇水养护:外墙砼可采用不拆除模板进行养护两天,然后在拆除模板后覆盖湿麻袋浇水养护14d;内墙、柱及梁板砼采用湿麻袋覆盖浇水养护7d。砼质量规定 :现浇混凝土结构的允许偏差和检查方法见下表:现浇砼结构的允许偏差及检查方法项 目允许偏差(mm

39、)检查方法国家标准本工程标准轴线位置105尺量检查标高层高103用水准仪或尺量检查全高3020截面尺寸柱、梁53尺量检查墙、板+8,-5+5,-3柱、墙垂直度53用2m托线板检查表面平整度852m靠尺楔形塞尺检查预埋管、预留孔中心线位置53尺量检查砌筑工程地下人防中的砌筑分项工程施工前,必须由人防监督站对混凝土结构进行质量验收,合格后方可进行砌筑施工。本人防工程的砌体设计为M7.5水泥砂浆砌筑强度不低于M10红机砖。砌体墙厚度为240mm,其与结构楼板(涉及基础底板)接触处浇筑C20细石砼条基150高。砌体墙端头、转角处、纵横交接处及宽度1.8m的门洞两侧均设截面为“墙厚*250”的构造柱,构

40、造柱配筋为412,6200/100(上下端500范围内加密)。长度200的墙垛按构造柱施工。宽度1.8m的门洞两侧设立截面为“墙厚*100”的抱框柱,钢筋为212,6200/100(上下端500范围内加密)。构造柱砼强度等级为C20。砌体墙与混凝土结构墙柱相接处,须沿墙高每500设立26通长拉结钢筋;墙高4.0m时,在墙高的1/2处设立C20细石砼现浇带120高,配置410钢筋。考虑到混凝土结构不予抹灰,故与混凝土墙柱一字相接的砌体墙,在其定位时要预先留出砌体墙面抹灰厚度量,使抹灰后的墙面与混凝土结构墙柱面齐平。砌筑过程中应做到“三吊五靠”,保证砌体的垂直度、平整度符合施工规范规定。砌体工程质

41、量规定、砌体尺寸、位置的允许偏差及检查方法见下表:砌体尺寸、位置的允许偏差及检查方法项 目允许偏差(mm)检查方法国家标准本工程标准轴线位置105用拉线和尺量检查垂直度53用2m托线板检查表面平整度852m靠尺楔形塞尺检查门窗洞口高、宽55尺量检查水平灰缝平直度105拉10m线和尺量检查5.2 防水工程防水设计: 人防地下车库防水等级为级,采用型SBS改性沥青防水材料。底板、承台、地梁及外墙混凝土内掺加复合膨胀剂,混凝土抗渗等级为S8;外墙水平施工缝处采用遇水膨胀橡胶止水条。材料规定: 防水砼的原材料、外加剂、强度及抗渗等级必须符合设计规定,防水结构的施工缝部位所采用的止水条、止水带必须有产品

42、合格证及检查报告。选用的防水材料型SBS改性沥青防水材料必须有出厂合格证及检查报告,并按对的的配比进行配料施工。施工规定:在施工有抗渗规定的混凝土结构时,必须按设计或施工方案规定,做好防渗、止水措施,少留或不留施工缝;抗渗砼要认真振捣密实并及时进行足够时间的养护(详见地下结构施工方案)。钢板止水带、橡胶止水条的安装位置必须准确。钢板止水带焊接接头处焊缝必须严密平整,转角处呈圆弧形,埋入处的混凝土必须振捣密实;橡胶止水条粘贴前要将混凝土基面清理干净并保证基层干燥平整密实,止水条应粘贴紧密、顺直,搭接处应有不小于100长度的重叠。型SBS改性沥青防水材料的施工必须由专业人员持证上岗操作。作业要前先熟悉施工方案,并做好图纸、技术、质量交底后方可施工。防水施工要先做局部样板墙,经建设、监理单位验收合格后,再进行大面积施工。防水层施工前必须对基层进行解决,保证基层表面平整洁净,阴阳角处做成圆弧形或钝角。涂刷防水层时要做到涂层均匀、无漏涂。孔口防护工程一般规定本人防工程人防门窗涉及密闭门、防护密闭门、防爆波活门及密闭观测窗。各种型号、规格的人防门窗必须要在结构施工时按照规范规定及标准图集规定进行预埋安装。本人防工程设计的战时封堵洞口要根据设计
