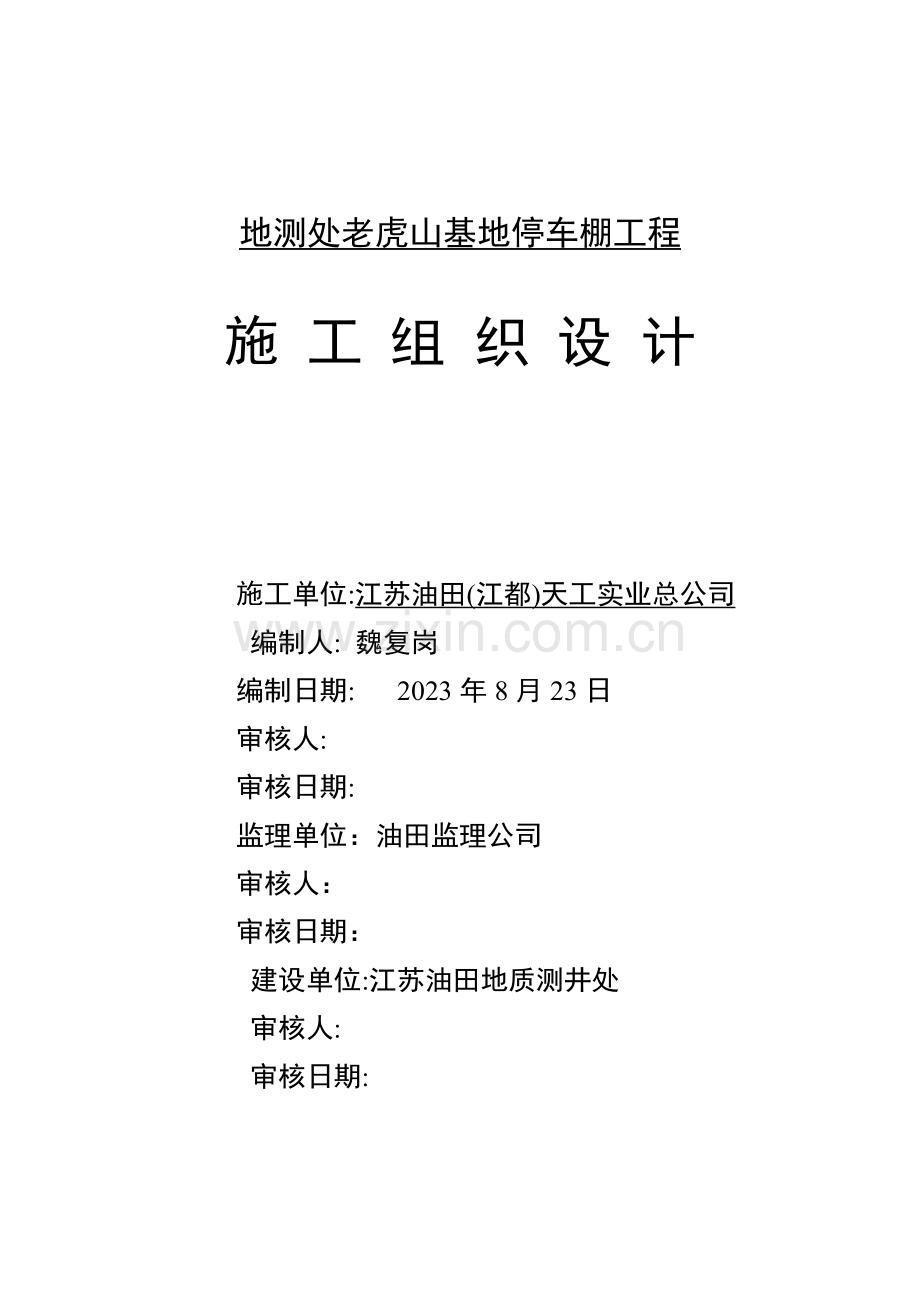

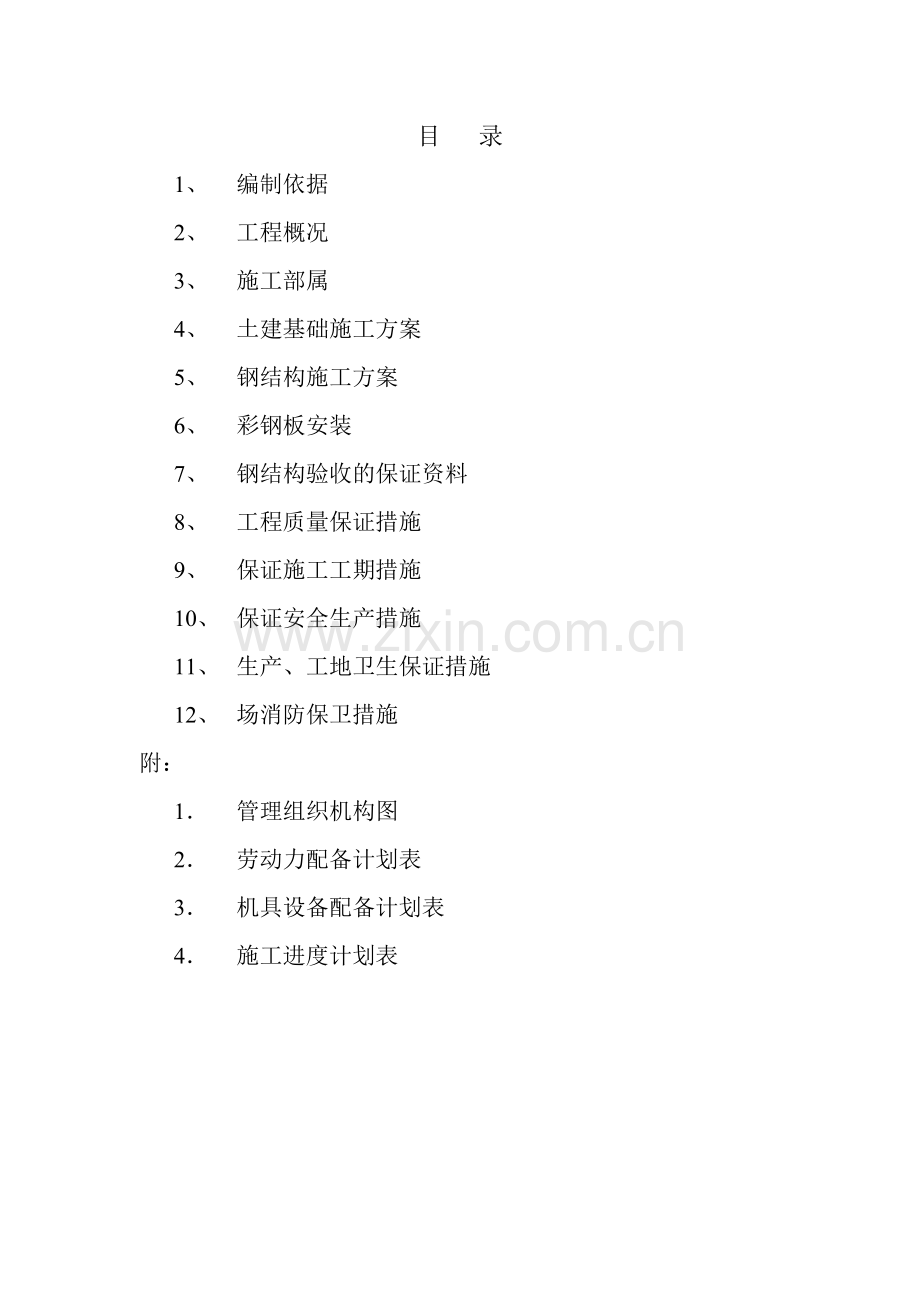

地测处老虎山基地停车棚工程施 工 组 织 设 计 施工单位:江苏油田(江都)天工实业总公司编制人: 魏复岗 编制日期: 2023年8月23日 审核人: 审核日期: 监理单位：油田监理公司审核人：审核日期：建设单位:江苏油田地质测井处审核人:审核日期: 目 录1、 编制依据2、 工程概况3、 施工部属4、 土建基础施工方案5、 钢结构施工方案6、 彩钢板安装7、 钢结构验收的保证资料8、 工程质量保证措施9、 保证施工工期措施10、 保证安全生产措施11、 生产、工地卫生保证措施12、 场消防保卫措施附：1 管理组织机构图 2 劳动力配备计划表3 机具设备配备计划表4 施工进度计划表施工组织设计1、 编制依据1） 根据设计院设计的工程结构、安装等施工蓝图。2） 根据待建项目的建设用地的环境及现场情况。3） 根据现行的国家各种施工、验收规范、规程和质量评估标准。4） 根据现行的国家关于建设工程施工安全技术法规和安全技术标准。5） 根据本公司颁发的文献，工艺标准及施工方法和经验及公司拥有的技术力量。2、 工程概况2.1工程简介该工程位于扬州市老虎山路测井处院内，由设计院设计。该工程建筑面积1300多平方米，车棚（一）东西向长44.2米，南北向宽12米，车棚（二）东西向长44.2米，南北向宽12+6米。结构形式为轻钢结构，门式钢架，跨度12米，H型钢梁、钢柱。设有屋面水平支撑，屋面采用0.5mm厚820型彩钢板，独立承台基础。2.2结构材料土建：混凝土独立柱基础。钢结构：本工程厂房主体承重结构为实腹式门式钢架，采用焊接“H”型钢柱，等截面“H”型人字梁，其材料为Q235B；各种支撑系杆采用角钢或圆钢制作，材料为Q235A，材质规定符合GB700-88。屋面檩条及墙梁均采用轧制薄壁“C”型。由钢制檩条固定于钢梁上。普通螺栓采用Q235，高强螺栓（10.9S级），材质性能满足GBIT228-1231-91标准的规定。 门式钢架构件连接螺栓采用双螺母大六角头型高强度螺栓，螺栓性能等级为10.9级，符合钢结构用高强度大六角头螺栓型式与尺寸（GB1228-84），钢结构用高强度垫圈型式与尺寸（GB1230-84），钢结构用高强度大六角头螺栓、大六角头螺母、垫圈技术条件（GB3077-82）和优质碳素结构钢钢号和一般技术条件（GB699-65）规定。焊接Q235钢采用E4301-E4312系列焊条。2.3重要装饰做法： 钢结构油漆：采用钢丸除锈，一道底漆，二道面漆，面漆颜色另定。3、 施工部署 考虑本工程特点，结合我们现有施工队伍的特点及施工任务的实际情况，提出以下施工方案。3.1施工力量安排 本工程施工规定较高,为保证工期保质的完毕,我公司将选派最优秀的管理干部和专业工程技术人员在现场成立工程项目经理部,全权组织施工生产及平常工作,对工程项目的工期、质量、安全、预算、材料、财务等职能部门负责从施工准备、技术管理、生产组织、质安监控、文明施工、材料供应到竣工验收和工程结算等方面全过程管理，并对建设单位全面负责，详见“现场管理组织机构”。 我公司有信心通过完整的管理体系，忠于职守的工作态度，充足完善的后勤保障，在保证质量的前提下尽量缩短工期并争创优质工程。3.2劳动力组织为了保质保量地完毕任务，我们将从公司内部优选几支作风扎实，技术过硬，并有丰富施工经验的施工班组来承担本项目的分项分部工程施工，由项目部按施工进度规定实行小流水作业，统一协调，并随时调配力量，以免误工，保证工序的顺利搭接，现场管理人员配备及劳动力配备计划详见附表。3.3工程管理目的3.3.1工程工期 本工程计划工期为30个工作日，本工程施工进度计划详见后面所附“施工总进度计划表”。3.3.2工程质量 保证质量合格工程。质量是我公司的生命,我公司一贯坚持质量第一的原则。在该工程的施工管理目的上，我公司将通过质量保证体系严格的管理措施，严把工程质量关，在严格自检、自查的基础上虚心听取建设单位各部门的意见，接受他们对各项施工的质量监督，在保证工程质量为100%合格。3.4施工顺序安排1） 土建基础施工。2） 厂房钢结构的制作、加工在本公司内完毕，预拼装后运至 施工现场进行钢结构安装。3.5施工前期准备工作 根据建设单位的资料及场地的现场勘察,综合考虑如下:3.5.1施工临时设施 该工程地属扬州测井处，为了便于施工管理，机械设备、成品保护之需，拟先在现场设立工地办公室等临时设施，以满足施工需要。 3.5.2施工用电按照建设单位提供的电源，结合施工现场的实际机械配备情况，现场设总配电箱一个，分派电箱2个，安NT-S制，架设临时电源线约350m，各机械闸箱从分派电箱引出，并配备夜间施工的照明设施所有用电设备所有得到建设的设备，以保证施工用电安全。 353机械配备在施工现场设有混凝土搅拌机、切割机、电焊机、结构吊装用16T液压汽车吊等重要机械设备，以保证垂直运送。施工所用周转材料配足配齐，均保证施工所需。其它机械设备配备详见附表。 4.土建施工方案4.1轴线标高控制 对建设单位提供的原始坐标点，轴线基准线符合无误引到现场附近的固定位置，用经纬仪将轴线引到施工现场。沿待建物作外轴线，建立控制轴，在建筑物控制轴线两端延长到龙门桩上。在现场设立45个高程控制点，以便于传递。垂直度由经纬仪和5kg吊锤控制。对龙门桩及标高点要设立醒目的志，采用保护措施，以防止扰动。4.2土方施工清理现场。土方开挖前应再次复核放线结果，无误后方可破土。挖出的土堆积到指定位置。挖土时应留510cm土层，在浇注垫层前再修整至设计深度。基坑边坡按比1：1放坡，在基础轴线外20CM设排水沟。上宽敞40CM，下宽20 CM，高30 CM，每个转角设立一积水井，井底比排水低40 CM。井底铺5 CM碎石，井中积水用潜水泵抽入基坑外排水沟。基础及地坪土方回填采用人工回填，用蛙式打夯机夯打，均匀分布，不留空隙。4.3钢筋工程钢筋必须有出厂合格证和检测报告，钢筋进场后应对钢筋规格数量平中进行复核。在料场整齐堆放。严格按图纸和规范进行钢筋制作和绑扎，成型后严禁踩踏。浇砼前，再次检查钢筋保护层和钢筋位置的准确性。4.4模板工程本工程采用组合钢模板，严格控制标高和轴线位置。模板使用后应进行清理，并涂刷隔离剂，堆放整齐，以备下次使用。4.5混凝土工程控制措施本分项工程为施工关键工序，应严格按国家及地方规范操作。a本工程采用水泥为普硅32.5Mpa水泥，进场必须水泥有质量保证书和质量检测报告。b砂采用各项指标符合规定的中砂，砂在运送堆放过程中，应防止混入杂质，不同规格的砂不许混放。c石子：针，片壮颗粒含量不超过25%，含泥量2.0%。石子运送对方过程中，防止颗粒离析和混入杂质。石子应按规格，产地分别对方，堆放高度不超过3米；d搅拌机：安装在平坦地面，用方木垫起轮轴，使轮胎规定，以免搅拌时发生走动，使用前先空转，检查拌筒转动方向是否正常，检查离合器、制动器是否正常。e振动棒：使用全检查绝缘保护层是否良好。振动棒要做到“快插慢拨”，每点震动时间20s30 s左右，至砼表面不再下沉，不冒气泡，表面泛出灰浆时停止振捣。砼工程进行之前，须将已进场材料在甲方见证下取样后，送至实验室进行配比实验，现场施工配合比还得有施工技术人员根据现场加以调整。砼搅拌：a搅拌规定：在搅拌前应加水空转数分钟，将积水倒尽。使拌筒充足润湿，搅拌第一盘时，考虑筒壁砂浆损失，石子用量减半。不准边出料边加料，严格控制水灰比和坍落度，严禁随意加减用水量。b材料配合比：要严格按配合比上料，并根据施工现场砂，石含水率及时调整施工配合比，砂、石用量须用磅秤准确计量。C装料顺序：先石子再水泥后黄砂。每盘装料不得超过拌筒标准容量的10%。d搅拌时间：混凝土搅拌时间不得少于120秒。混凝土的运送和浇筑a砼水平运送用人力手推车，垂直运送采用跑跳跳板。b浇筑层厚度：使用插入式振动棒时，为震动器作用长度的1.25倍，浇筑上层时，棒头必须插入下层5CM。C浇筑间歇时间：浇筑应连续，如必须间隔，则时间不超过210分钟。否则按施工逢留置解决，并控制好施工缝的留设位置。d浇筑时应注意：要控制砼的均匀性和密实性，为防止砼发生离析，混凝土自由下落高度不得超过2米。浇筑构造柱时应先在柱底填 50100毫米厚的混凝土原浆。浇筑时要注意模板、钢筋和预埋件是否位移。如发生变形位移时要停止浇筑，修正好以后再继续浇筑，砼浇筑时应控制好标高。混凝土的保养混凝土浇筑完后12小时后进行覆盖和浇水养护。混凝土养护时间不得少于7天。浇水次数应视混凝土干燥限度定。 5、钢结构施工方案5.1钢结构制作本工程根据施工图纸及业主的各项规定,对钢件采用按工厂内生产制造流程进行制作。钢结构的制作流程：放样、号料、切割、局部矫正成型边沿加工制孔组装焊接和焊接检查防锈解决涂装、编号构件验收出厂。5.1.1放样、号料和切割（1）.放样：核对图纸的安装尺寸和孔距；以1：1的大样放出节点，制作样板和样杆作为下料、弯制、铣、刨、制孔等加工的依据。放样时，铣、刨的工件要考虑加工余量，焊接构件要按工艺规定预留焊接受缩余量。 (2).号料:检查核对材料；在材料上划出切割、铣、刨、弯曲、钻孔等加工位置打冲点字号标出零件编等。号料时应尽也许做到合理用材。 （3）.切割：钢材下料的方法有气割、机剪、冲模和锯切等，零件的切割线与另料线的允许偏差应符合规定：手工切割2.0 mm自动、半自动切割1.5 mm精密切割1.0 mm 切割截面的零件，其表面粗糙度不得大于0.03mm。 机械剪切的零件，其剪切与号料的允许偏差不得大于2.0mm，断口处的截面上不得有裂纹和大于1.0mm缺棱，并应清除毛剌。机械剪切的型钢，其端部剪切斜度不得大于2mm。5.1.2矫正、弯曲的边沿加工（1）.普通碳素结构钢在高于-16、低合金结构在高于-12，可用冷矫正和冷弯曲。矫正后的钢材表面不应有明显的凹面和损伤，表面划痕深度不宜大于0.5mm。(2).零件、部件在冷矫正和冷弯曲时，其曲率半径和最大弯曲矢高应按设计规定进行加工。(3).普通碳结构和低合金结构刚,允许加热矫正,其加热温度严禁超过正火温度(900),加热矫正后的低合金结构刚必须缓慢冷却、中碳钢一般不用火焰矫正。513制孔构件安装时所留孔应具有H12的精度,孔壁表面粗糙度Ra不应大于12.5mm,螺栓孔超过允许偏差时,不得采用刚块填塞,可采用与母材材质相匹配的焊条补焊后重新制孔。514组装 （1）、组装工作的一般规定：组装时必须按工艺规定的顺序进行，连接表面及焊缝每边3050mm范围内的铁锈、毛刺和油污必须先预焊施焊，经检查合格方可覆盖。布置拼状胎具时，其定位必须考虑预放出焊接受缩量及齐头、加工的余量。 为减少变形，尽量采用小件组焊，经矫正后再大件组装。胎具及装出的首件必须通过严格的检查，方可大批进行装配工作。装配好的构件应立即油漆在明显部位编号，写明图号、构件号和件数，以便查找。（2）、焊接结构组装常用工具：卡兰或铁锲夹具，可把两个零件加紧在一起定位，进行焊接。槽钢夹紧器，可用于装配板结构的对接接头。矫正夹具及拉紧器：矫正夹具用于装配钢结构；拉紧器是在装配时用来拉紧两个零件之间的缝隙。正后丝扣推撑器：用于在装配原筒体的调整焊缝间隙和矫正筒体形状之用。液压油缸及手动千斤顶。定位电焊所用的焊接材料的型号，应与正式焊接的材料相同，并应由有合格证的工人点焊。（3）.组装要点：a、无论弦杆、腹杆，应先单肢装配焊接矫正，然后进行大组装。b、支座、与刚柱连接的节点板等，应先小件组焊，矫正后再定位大组装。C、组装胎时放出收缩量，一般放至上限（L24m时放5mm，L24m时放8mm）。d、面跨度15m以上，应起拱（1/500）。以防下挠。e、屋面梁的大组装有胎膜装配法和复制法两种。前者较为精确，后者较快；前者适合大型桁架，后者适合一般中、小型桁架。5.1.5.焊接和焊接检查根据所拟定的焊接工艺，采用全自动高档焊接，流水线进行埋弧焊，腹板两侧的焊接顺序分段交叉进行，严禁同一断面腹板两侧焊接工作同时进行，两侧焊缝焊接间隔一小时以上，等冷却后方可施焊，焊接质量标准按级焊缝标准进行验收。5.1.6.喷丸除锈构件成品后采用全自动喷丸除锈机进行喷丸除锈，经解决的表面应作抗滑移系数实验，除锈规定达成涂装前钢材表面锈蚀等级和除锈等级Sa21/2的规定。经解决的摩擦面，不得有飞边、毛刺、焊疤或污损等。5.1.7.涂装、编号在除锈后，采用防锈漆时构件进行喷涂，防止构件腐蚀喷涂不均匀、无明显起皱、流挂、附差良好。施工图中注明不涂装的部位不得涂装，安装焊缝处留出30-50mm，暂不涂装。涂装完毕后，在构件上标注构件的原编号，大型构件应表白重量，重心位置和定位标记。5.1.8.钢构件验收 出厂前钢结构进行验收，对焊接工艺，钢材质量，具有构件验收记录方可出厂。 包装箱上应标注构件、零件的名称、编号、重量、重心、和吊点位置等，并应填写包装清单。5.1.9.钢构件制作工程的保证资料 （1）.产品合格证 （2）.施工图和设计变更文献 （3）.关于制作技术问题解决的协议文献 (4).钢材、连接材料和涂装材料的质量书和实验报告 (5).高强度螺栓摩擦面抗滑移系数实验报告， (6).重要构件验收记录 (7).构件发运和包装清单5.1.10.施工注意事项 （1）.防止物件运送、堆放发生变形 运送堆放上下垫木应在同一垂线上。 （2）.防止发生扭曲组装时节点与型钢应用夹具夹紧，长构件翻转时应事先进行临时加固。 （3）.防止构件跨度不准确构件制作时量具必须统一，防止读尺错误。5.1.11.重要安全技术措施 （1）.使用气割割切钢板应对场地周边易爆物品进行清除或覆盖隔离。 （2）.使用剪板机切割时，应放置平稳，剪板时，上剪未复位不可送料，手不得伸入压力下方。不准用剪切超过规定厚度和压不到的窄钢板。5.1.12.产品保护构件组装后待转下一工序焊接前，应堆放在平整、干燥的场地，并备足够的垫木、垫块，以防焊前发生锈蚀和构件变形。5.2钢结构焊接 5.2.1.施工准备（1）.材料A 电焊条：所选用焊条必须严格按照设计规定，并具有出厂合格证明。如须改动焊条型号，必须征得设计部门批准。严禁使用过期药皮脱落、焊芯生锈的焊条。焊接前应将焊条进行烘焙解决。B 托板：当采用平坡对接时，如需用托板，材料可用3号钢。（2）.作业条件a、审阅施工图纸，拟定焊接工艺。b、 备好所需施焊工具，焊接电流。c、 空旷地区施焊时，应采用挡风挡雨措施。d、 焊工应通过考试，并取得合格证后才可上岗，如停焊超过半年以上时，应重新考核。e、 施焊前焊工应复查组装焊接质量和焊缝区的解决情况，如不符合规定，应修整合格后方能施焊。5.2.2.操作工艺 （1）.焊条使用前，必须按照质量证明书的规定进行烘焙。 （2）.多层焊接应连续施焊，其中每一层焊道焊完以后应及时清理，如发现有影响焊接质量的缺陷，必须清除后再焊。 （3）.规定焊成凹面的贴角焊缝，可采用船位焊接使焊缝金属与母材间平稳过渡。 （4）.焊缝出现裂纹时，焊工不得擅自解决，应申报焊接技术负责人查清因素，订出修补措施后才可解决。 （5）.严禁在焊缝区以外的母材上引火打弧。在坡口内起弧的局部面积应熔焊一次，不得留下弧坑。 （6）.为了减少焊接变形与应力必须采用如下措施：A. 焊接时尽量使焊缝能自由变形，大型构件的焊接要从中间向四周对称进行。B. 收缩量大的焊缝先焊接。C. 对成布置的焊缝应由成双数焊工同时焊接。D. 长焊缝焊接可采用分中逐步退焊法或间跳焊接。E. 采用反变形法，在焊接前，预先将焊件在变形相反的方向家一弯曲或倾斜，以抵消焊后产生的变形，从而获得正常形状的构件。F. 采用刚性固定法：用夹具加紧被焊零件能显著减少焊件的残余变形及翅曲。G. 捶击法：捶击焊缝及其周边区域，可以减少收缩应力及变形。（11）.焊接结构变形的矫正。A 机械矫正：用机械力的作用去矫正变形，可用捶击焊缝法，也可用压力机械矫正变形。B 火焰矫正：又叫“人工矫正”。运用金属局部受火焰加热后的收缩所引起的变形去抵消已经产生的焊接变形，常用的气体火焰是氧乙炔焰， 53 钢结构的高强度螺栓连接 531 接头的组装 (1) 连接出钢板或型钢应平直，板边、孔边无毛刺，以保证摩擦面紧贴。接头处有翘曲或变形时应进行校正，且不得损伤摩擦面.（2） 装配前清除浮锈、油污、油漆（禁用火焰烧，以免产生氧化层）。（3） 接触面间的间隙按下列规定解决： 间隙大小解决方法1mm以下不作解决3mm以下将较厚一侧作向较薄一侧过渡的缓坡（1：5）3mm以上填入垫板且垫板要与摩擦面作同样解决。（4） 安装临时螺栓：一方面用临时螺栓拼装，个数不应少于接头螺栓总数的1/3以上，方法是先用钢穿杆对准孔位，在适当位置插入临时螺栓拧紧螺母；每一个节点至少放入两个临时螺栓，不允许使用高强度螺栓兼做临时螺栓，以防螺纹损伤，一个安装段完毕后，经检查确认合格后方可安装高强度螺栓。（5） 安装高强度螺栓：结构中心位置经调整检查无误后，即安装高强度螺栓，垫圈放置在螺母一侧，不得装反。如螺纹寻上，修孔后清理毛刺，高强度螺栓紧固后，即拆下临时螺栓。（6） 高强度螺栓的紧固：一般分两次进行，第一次为初拧，紧固至螺栓标准预拉力的60%80%，第二次为终拧，紧固至螺栓标准预拉力，偏差不大于10%。初拧可用电动扳手、风动扳手或手动扳手；终拧多用电动扳手如空间狭窄时，也可用电动扳手进行终拧。（7） 紧固顺序：为使螺栓群均匀受力，应按如下顺序进行。A. 对于一般接头，应从螺栓群中间顺序向外侧进行紧固。B. 对梁接头，应从柱的一侧上下翼缘向柱的同侧腹板，再由柱的另一侧上下翼缘向柱的该侧腹板对螺栓群进行紧固。（8） 对螺栓进行自检，用通过检定的扭矩扳手抽查螺栓的紧固扭矩，抽查数量为节点出螺栓总数的10%，并不少于一支，如发现有紧固扭矩局限性，则应用扭矩扳手对节点所有螺栓重拧一遍。5.4 钢结构安装 本工业厂房采用分件吊装法吊装构件，分件吊装法由于每次吊装基本同类型构件，并且不需经常换，操作方法也基本相同，所以吊装速度快，能充足发挥起重机效率，构件可以分批供应，现场平面布置较为简朴，施工工序如下； 安装前构件-轴线控制与标高控制引测-柱子吊装前的基底找平-柱子吊装-安装柱子-屋梁的安装-柱间支撑-安装结构件面漆的涂刷-屋面板的铺装。5.4.1.安装前的准备工作（1） 应根据基础验收资料复核各项数据，并标注在基础表面上。（2） 支撑面、支座和地脚螺栓的位置，标高等的偏差应符合规范规定。超过者应作好技术解决。（3） 复核安装定位使用的轴线控制点和测量标高的基准点。（4） 钢柱脚下面的支撑构造，应符合设计图纸规定：基础面需要填垫钢板是，每迭不得多于三块。（5） 钢柱脚所填垫钢板地面与基础面存有空隙时，应用掺膨胀剂的细石混凝土浇灌密实。（6） 根据所使用的吊装机具，按照施工组织设计的规定搭设操作平台或脚手架。（7） 凡构件在吊装过程由于起吊点的位置关系而有是杆件临时改变受力性质的，均需要对杆件采用临时加固措施，以防杆件失稳、变形或损坏。（8） 安装时用的测度量具应与钢结构构件制作时用的钢尺进行校核，并取得计量部门的检定证明。（9） 构件运送地点的顺序，应符合安装程序的规定。5.4.2.安装顺序（1） 一般宜采用扩大拼装和综合安装的方法从建筑物的一端开始，向另一端推动，并注意消除安装中所引起的积累误差。（2） 安装的一般顺序一般是钢柱、钢屋架及连接构件、钢桁条和墙板等；（3） 每一独立单元构件安装完之后，应具有空间刚度和可靠的稳定性。（4） 需要运用已安装好的结构吊装其他构件和设备是麻蝇征得设计单位的批准，并采用措施防止损坏构件。5.4.3油漆操作方法（1） 组装前的涂底层漆A. 钢结构件表面的清理工作经现场施工技安、专业队等有关人员复检合格后，即可均匀地涂刷上一层已调制好的红丹或防锈漆。B. 丹红防锈漆充足干燥后，便把已调制好的腻子抹在构件低凹不平处刮光；待腻子干燥后，即用磨砂纸打磨光滑，并把磨出的粉尘拭除干净；打磨时要注意不要磨穿油底，更不可磨穿棱角；C. 始涂刷底层漆；若涂刷厚度设计无明确规定期，底层漆一般宜涂刷二至三遍；涂刷时每遍均要做到横平竖直，纵横交错厚度均匀一致。D. 涂刷完毕后，应在构件上按原编号标注；重大构件应标明重量、重心位置和定位标号。5.5钢柱吊装（1） H型钢柱应先用汽车起重机安装就位。（2） 检查厂房的轴线和跨距。（3） 清楚基础面的垃圾。在基础上面弹出纵横中线。（4） 在柱身上弹出中线，可弹三面，两个小面和一个大面。（5） 根据各柱的实际长度，用标高的水泥浆或细石混凝土补抹基础面,调整其标高,使柱安装后各处的标高基本一致.（6） 准备吊装索具及测量仪器.5.5.2.绑扎 柱的绑扎位置和半扎点数,应根据柱的形状、断面、长度、和起重机性能等情况拟定。自重13T以下的中、小型柱，大多绑扎一点。 吊装顺序详见“钢柱吊装顺序布置示意图”（附）。5.5.3.起吊 起吊柱过程中，起重机只起吊钩，柱脚沿地面滑行而使柱直立。堆放型钢柱材时，将起吊绑扎点（两点以上绑扎时为绑扎中心）布置在柱基附近，并使绑扎点和基础中心两占点共弧，以便将柱吊离地面后稍转动吊杆（或稍起落吊杆）即可就位。为减少柱脚与地面的摩阻力，需在柱脚下设立托板、滚筒，并铺设滑行道。5.5.4.就位和临时固定 就位是指将柱吊起置于柱基面并对好安装中线的一道工序。根据柱起吊后柱身是否能保持垂直状况来分，有垂直吊法和斜吊法。这两种吊法的就位和临时固定方法有所不同，垂直吊装柱时的就位和临时固定的操作顺序如下：（1） 操作人员在柱吊至柱基上空后，应各自站好位置，稳住柱脚并将起安放在柱位的固定螺栓上。（2） 当柱脚接近几面时（约离基面35cm），刹住车，插入地脚螺丝（每个柱两面个穿一个）。此时指挥人员应目测柱的两个面的垂直度，并通过起重机操作（回转、起落吊杆或跑车），使柱身大体垂直。（3） 用撬杠撬动使柱身中线对准几面中线。对线时，应先催两个小面，然后平移柱对准大面。（4） 落钩，将柱放到柱基，并拧紧地脚螺栓，复核对线。此时必须注意将用锲型垫铁垫实柱脚并塞紧，在柱身四周再绑临时斜撑撑牢，否则，架空的柱在校正时容易倾倒。（5） 就位的柱临时支撑固定后再落吊杆，落到吊索松弛时再落钩，并拉出活络卡环的销子，使吊索散开。5.5.5.校正 柱子校正有两个内容，平面校正和垂直校正。一般情况下，柱的平面位置在插柱时已校正好，所以，柱子校正重要是校正垂直度。只有在某此特殊情况下（如柱被碰撞而产生位移，柱在校正垂直度中产生位移及插柱时没有对好线等）才需要对柱进行平面位置校正。（1） 平面位置校正 平面位置校正方法： 平面位置校正可采用撬杠插入柱底，两边垫以锲形钢板，然后敲打钢钎移动柱脚。（2） 垂直度校正垂直度校正方法：重要是里哟感柱两册的斜撑给柱身施加一平力，使柱绕柱脚转动而垂直。5.5.6.校正注意事项（1） 应先校正偏差大的、后校正偏差小的，如两个方向偏差数相近，则先校正小面，后矫正大面。校正好一个方向后，拧紧两面相对的固定螺栓，撑牢两面的临时支撑，再校正另一个方向。（2） 柱在两个方向的垂直度都校正好后，应在复查平面位置，如偏差在5mm以内，则可拧紧地脚螺栓，并焊牢和灌浆。（3） 校正柱的垂直度需用两台经纬仪观测。上测点应设在柱顶。经纬仪的架设位置，应使其望远镜与观测面尽量垂直（夹角应大于75）。观测观测变截面柱时，经纬仪必须架设在轴线上，使望远镜视线面与观测面相垂直，以防止因上、下测点不在一个垂直面上而产生测量差错；（4） 假如采用给柱身施加力量使柱绕柱脚转动的方法校正（敲打钢钎法除外），在按柱时，最佳对准柱底线，并及时将柱脚螺栓戴上螺帽并拧几扣卡住。在柱倾斜一面敲打楔子或顶动柱时，可同时配合松动对面垫铁，但绝不可将楔形垫铁拔出，以防柱倾倒。最后固定后钢柱应在柱基面的空隙内浇灌细石混凝土作最后垫平，灌缝工作在校正后立即进行。灌浆前，应将空隙内的木屑等垃圾清除干净，用水湿润再灌细石混凝土。5.5.7.钢柱安装的允许偏差项目允许偏差（mm）柱脚底中心线对定位轴线偏移5.0有吊车梁柱基准点标点+3.0-5.0单层柱垂直度10.0弯曲矢高H/10000 155.6.屋架（梁）的安装 在柱子安装完毕后，进行人字梁的连接安装，安装前先弹出梁的顶面中心线。由于人字梁为变截面梁，每榀梁分为几个部分拼装，然后采用四点绑扎，由吊机吊上。根据人字梁的轴线和柱子轴线的投影在一直线上的原则，对梁柱进行连接，假如经纬仪所测两轴线不重合，则应调整，直至重合。具体安装方法：1） 吊点必须在屋架三会交节点之上。屋架起吊时离地50cm时检查无误后继续起吊。2） 安装第一榀屋架时，在松开吊钩前，做初步校正，对准屋架基座中心线与定位轴线就位，并调整屋架垂直度并检查屋架侧向弯曲。3） 第二榀屋架同样吊装就位好后，不要松钩，用杉槁临时与第一榀屋架固定，跟着安装支撑细砼及部分檩条，最后矫正固定的整体。4） 从第三榀开始，在屋架脊点及上弦中点安装上檩条即可将屋架固定，同时将屋架校正好。5.7.柱间支撑的安装在山形门式刚架安装就位后，进行纵向的连接加固，根据柱成品上所作的支撑位置进行现场校核后方可进行，柱间支撑的螺栓连接与焊接。5.8.安装完毕后涂面层漆A. 安装完毕经检查均符合施工图的规定及规定后，便对构件在运送和安装过程被破坏的底层漆部分以及留着安装的连接处的焊缝，应按组装前涂底层漆的有关规定补涂。B. 刷底层漆面的清理工作经有关人员检查符合规定后，即进行涂面层漆的工作；面层漆一般宜涂刷二遍。C. 作全面的检查，保证做到无漏涂、欠涂或少涂；并且符合设计规定及施工验收标准。6.彩钢板安装6.1.质量标准 本工程厂房屋面采用的为820型彩钢板，产品品种、规格、尺寸等均必须符合设计文献规定及现行标准建筑用压型钢板GB/T2755-91的规定/尺寸允许偏差： 项 目尺寸偏差（mm） 波 距2.0 波 高H70mm1.5H70mm2.0侧向弯曲在测长度的范围内20.006.2.外观质量1) 板面平整，无测明显手感凹凸。2) 表面清洁，离板边30mm以外无胶痕。3) 除卷边及切割边外，其余部位钢板无明显划痕。4) 钢板边沿向内弯曲,无明显波浪形。5) 切口整齐平直。6.3.验收批量每批由同一原板材牌号，同一规格的彩钢板组成，每批重量不大于50T。6.4.安装技术规定1） 采用较长尺寸的钢板，以减少屋面的接缝，防渗漏和提高保温性能。2） 角驰板屋面固定，在横坡每两块屋面碰头处，上层钢板作翻边防水沿，内用槽形连接板相连，通过槽形连接用螺栓与屋顶檩条固定，在防水沿上盖槽形盖口防水。3） 角驰屋面顺坡长向搭接，上下两块屋面板均应搭在支座上，其搭接长度h70mm时，当屋面坡度1/10时，搭接长度为300，屋面坡度1/10时，搭接长度200，h70mm时，搭接长度为不小于375mm,搭接钢板部分用拉铆钉连接，搭接缝用防水材料密封，外露拉铆钉头均涂密封膏。4） 包边角钢，泛水钢板搭接尽也许背风向，搭接长度60，拉铆钉中距500.5） 彩钢板安装的允许误差 项 目 允许偏差（mm）檐口与屋脊的平行度10.0波纹线对屋脊的垂直度L/1000 20.0檐口相邻两块彩钢板端部错位5.0卷边板件最大波高3.06.5.施工注意事项1） 彩钢板允许短期露天存放，但不准超过一个月，否则需加防措施。2） 板材必须放在平整、坚实的场地上，散装板堆放高度不大于1.5m，下部用木条或泡沫板铺垫，垫木间距不大于1.5m。3） 施工中应避开利器，工具等碰擦伤彩钢板表面涂层。若表面划伤或有锈斑时，应采用颜色相同的聚脂喷涂。4） 屋面上人作业时，尽也许避免集中上人，以免屋面板变形过大撕裂密封材料，一般每米板上不超过2人。7.钢结构验收的保证资料1） 钢结构工程竣工图和设计资料；2） 安装过程中形成的与工程技术有关的文献；3） 安装所采用的钢材、连接材料和涂料等材料质量证明书；4） 工厂制作构件的出厂合格证；5） 焊接质量检查报告；6） 高强度螺栓抗滑移系数实验报告和检测记录；7） 隐蔽工程验收记录；8） 工程中间检测记录；9） 结构安装检测记录；10） 钢结构安装后涂装资料；8、工程质量保证措施工程的施工质量好坏，直接反映出施工公司的管理和施工水平。该工程将列入我公司的创优目的，工程质量应保证优良，力争优质。为达成以上目的，具体具体质量保证措施如下；8.1选派我公司有丰富实践经验的项目经理、施工员及有关管理人员，为保证工程质量，采用强化质量管理体系，实行工序控制，实行开展分项工程质量管理小组创优活动。8.2认真仔细地学习和阅读施工图纸，及时提出不明之处，遇工程变更或其他技术措施，均以施工联系单和签证手续为依据，施工前认真做好各种技术交底工作，严格按国家颁行的钢结构工程施工及验收规范、建筑安装施工及验收规范、建筑安装工程施工及验收规定进行施工和验收，并随时接受建设单位各部门对本工程的质量监督和指导。8.3严格执行材料验收和计量管理制度，把好原材料质量关，所有材料由专职材料员采购，进场时由施工员、质量员、材料员共同验收，确认质量合格后方可使用，对外加工的构件或半成品，进场时应签收验货，具体核对其品种、数量、规格、质量规定，做到不合格的产品不进场。8.4加强工程技术资料的管理工作，设立专职技术资料员，按照“准确、真实、及时、完整”规定，及时进行整理和归档，使技术资料能对的反映工程的实际质量。8.5测量定位仪器、计量齐全、对的可靠。8.6做好隐蔽工程验收工作，隐蔽工程验收均要有关单位认可签章后，方可进行下一道工序施工。9、保证施工工期措施为加快施工进度，按期完毕施工任务，在保证工程质量和安全的前提下，特制定如下措施：9.1本公司职工均住在工地，所以一般天天工作时间均控制在10小时左右，适当结合夜间施工（根据工程实际情况），力争工程提前竣工。9.2在施工过程中，加强各工种的统一协调和密切配合工作，特别是钢结构安装与土建工程，更需要统一指挥、分工明确，使工期如期竣工。9.3根据工程施工进度，有计划地安排各种原材料，半成品及机械设备的进场时间，避免以某种材料脱节而延续工期。9.4以计划工期为依据，及时检查工程进度情况，一旦发现未达成计划规定，立即分析因素，查出问题，并制定可靠的追赶措施，保证计划准时完毕。9.5做好收尾工作，平时注意做好施工现场清理工作，在钢结构安装和土建施工完毕时，及时清理机具设备和各种周转材料，做到工完场清。10、保证安全生产措施安全生产保证体系是工地职工生命安全的有效保障，为了使本工程在施工过程中，杜绝事故发生，对本工程指定以下安全生产保证措施：10.1把公司制定的一套安全生产责任制在工地广泛宣传和贯彻,做到使每个工人心中有数,建立好工地安全生产资料，设立专职工,对班前安全技术交底持之以恒,把安全生产和经济效益挂钩,对安全违章作业人员严格处罚.10.2建立三级安全教育制度,加强安全生产管理和监督,对安全生产检查工作做到定期与不定期相结合,有计划、有环节、有重点，检查后，作好书面记录。履行签字手续，提出掀起整改措施，做到动作迅速，解决严厉。10.3建立健全安全生产责任制，责任贯彻到人。施工现场设立安全生产宣传牌和禁令标志，提高施工现场的安全生产气氛，切实搞好安全生产宣传活动，坚决做到“不伤害自己，不伤害别人，不被别人伤害”。10.4对各种特殊工种，坚持做到持证上岗，所有施工机械均做到定机、定人，无证人员严禁上岗操作。10.5进入施工现场，所有人员必须戴好安全帽，系好帽带，对“四口、五临边”设立防护栏、安全网等。10.6各种机械均应接地或接零保护装置，传动部位设立防护罩，施工机械实行“一机一闸一保护”。配电箱安装对的、牢固，上门加锁，有防雨措施，闸刀内熔丝按用量配制，不得用金属丝代替保险丝。夜间施工，必须配备足够的照明设备，小太阳采用三芯橡胶绝缘的软电线。10.7切实搞好工地安全防火工作，建立安全防火责任制、明火动用审批制度及义务消防队，配备足够的消防器材。11、文明生产、工地卫生保证措施 为切实有效的抓好施工现场的文明卫生，我公司特制定如下保证措施：11.1必须根据本工程场地的实际情况，合理布置，设施设备按规划图规定规定堆放、设立。11.2施工道路畅通、平整、整洁、不积水，场地不乱堆乱放，建筑物四周设立排水沟，建筑物垃圾必须集中堆放，及时解决。11.3做好施工时落手清工作，保持施工环境整洁。11.4贯彻卫生专职人员和清洁人员，贯彻门前责任，把生活卫生纳入工地总体规则。12、施工现场消防保卫措施本工程施工范围大，但为保证工地安全防火消防工作的顺利进行，特指定如下制度：12.1施工现场成立安全防火领导小组及消防队，指定工程消防保卫方案、制度，定期研究消防保卫工作中的问题，认真执行各项保卫安全管理制度。12.2建立健全工地的明火审批制度，动用明火作业必须按规定申请动火证，氧气、乙炔气集中设立专人管理，使用时要登记。12.3现场要有消防灭火系统，配备足够有效的消防器材，规划现场消防平面布置，各重要通道不得堆物，保证道路畅通循环。12.4义务消防队要建立消防责任制，定期进行检查，督促火险隐患，要展开消防宣传活动，普及消防常识，同时加强战术技术训练。管理组织机构网络图公司经理季丽君施工负责人闫小平项目技术负责人魏复岗施工员徐凌质量员魏复岗安全员闫小平 材料员肖菊资料
