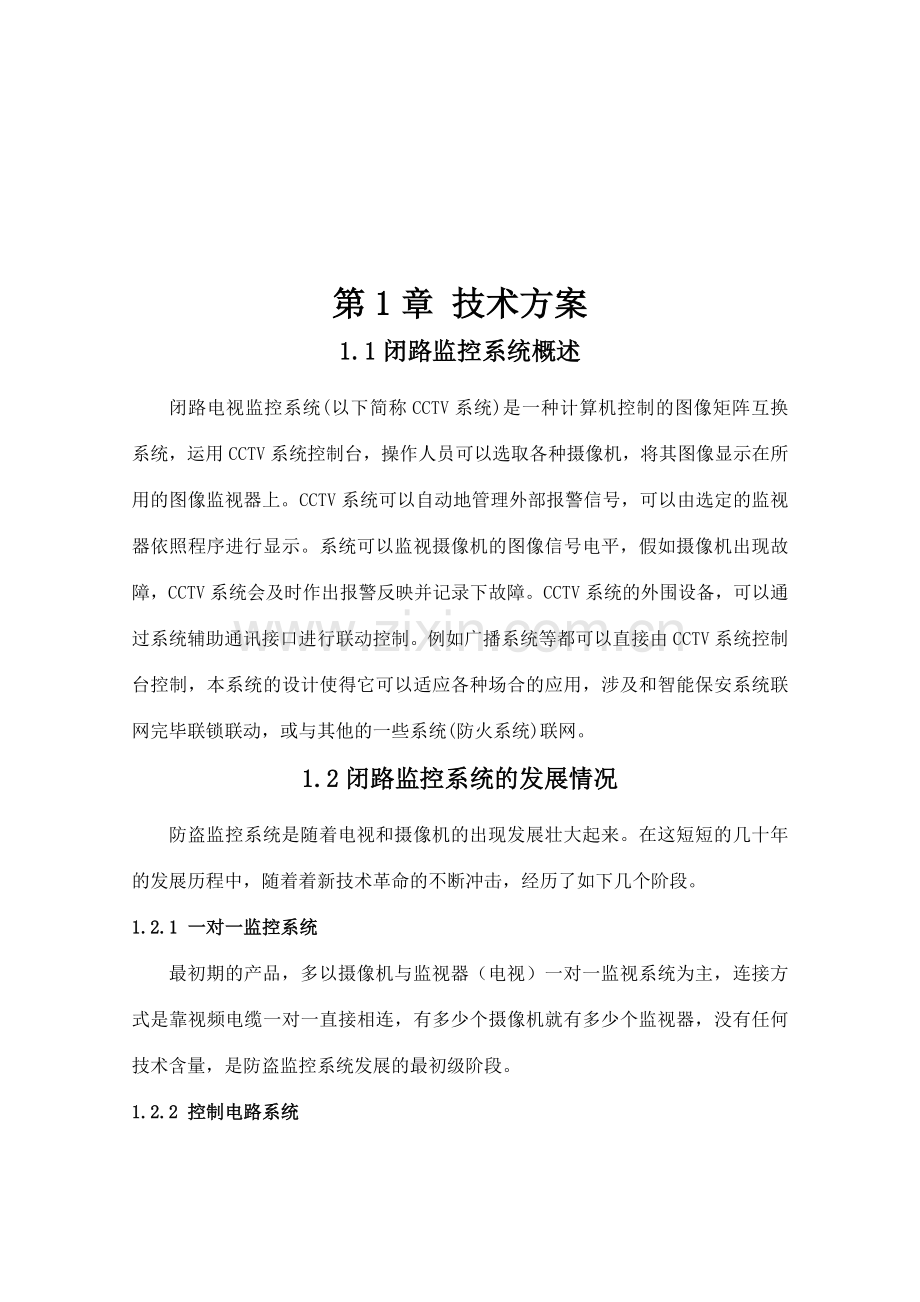

XX市戒毒所视频监控方案解决方案第1章 技术方案1.1闭路监控系统概述闭路电视监控系统(以下简称CCTV系统)是一种计算机控制的图像矩阵互换系统，运用CCTV系统控制台，操作人员可以选取各种摄像机，将其图像显示在所用的图像监视器上。CCTV系统可以自动地管理外部报警信号，可以由选定的监视器依照程序进行显示。系统可以监视摄像机的图像信号电平，假如摄像机出现故障，CCTV系统会及时作出报警反映并记录下故障。 CCTV系统的外围设备，可以通过系统辅助通讯接口进行联动控制。例如广播系统等都可以直接由CCTV系统控制台控制，本系统的设计使得它可以适应各种场合的应用，涉及和智能保安系统联网完毕联锁联动，或与其他的一些系统(防火系统)联网。1.2闭路监控系统的发展情况防盗监控系统是随着电视和摄像机的出现发展壮大起来。在这短短的几十年的发展历程中，随着着新技术革命的不断冲击，经历了如下几个阶段。1.2.1 一对一监控系统最初期的产品，多以摄像机与监视器（电视）一对一监视系统为主，连接方式是靠视频电缆一对一直接相连，有多少个摄像机就有多少个监视器，没有任何技术含量，是防盗监控系统发展的最初级阶段。1.2.2 控制电路系统人们在实践中慢慢地发现，这一模式对监视器是一种极大的浪费，随之逐渐出现了视频切换器，来填补这一局限性。对监视范围规定的进一步扩大，和对变倍镜头及云台的引入，必然导致控制器的出现。此时的切换控制电路系统因受技术的限制，只是简朴的硬件电路组合，视频切换和控制是独立的，控制多是采用多路开关，配合多芯电缆一对一直接连接的线控方式。传输距离近，布线复杂，*作繁琐，难以实现多中心控制，系统容量小，扩展困难，不能实现区域联网。1.2.3 解决器监控系统二十世纪七、八十年代，随着新技术革命的兴起，微解决器进一步普及和发展起来，防盗监控系统系统真正拥有了一颗自己的“芯”，将切换和控制合二为一，是一个不小的进步。但随着时代的变迁，这一微解决监控系统越来越跟不上时代的步伐。因采用非标系统，受单片机（8位，16位芯片）的限制，系统功能容量及运营速度有限，体积大，容易死机，无对话式屏幕菜单，缺少良好的人机界面，*作环节多，可编译性差，联动控制方式一旦拟定难以修改，系统分控采用通讯方式，无法与标准计算机联网，兼容性差，系统升级困难。1.2.4 外挂多媒体的监控系统九十年代，随着着计算机多媒体技术的萌芽发展，人们慢慢地从简朴的计算机编译和控制方式，向计算机多媒体化过渡，运用计算机显示器的高解析度，将一路视频传输进来，通过视频捕获卡采集到计算机显示。但是，控制及切换主机仍为传统单片机主机，只是通过串口与计算机相连，完全简朴控制工作，这一模式我们称之为外挂多媒体的监控系统。尽管它有较为良好的人机界面，但仍不能称其为真正的多媒体系统，其主线因素在于系统设计的出发点不是基于计算机，而是基于传统的微解决器监控模式，为了适应突飞猛进的计算机多媒体技术的发展和客户的需求，只是被动地在原有基础上加以改善拼装，在大部分时间里，计算机只是在充当一个外部监视器，并没有发挥其真正的作用。并且，传统微解决器监控系统所固有的弊病并没有克服，通讯协议的多样化及专用化很难统一，导致已有计算机资源远无法满足多种设备的需求。目前，较为先进的监控设备，都带有RS-232串口通讯，但试想将切换器、云台控制器、报警控制器等堆加在一起，计算机又有多少串口可以提供服务呢？而在联动连接方式上仍然只是线缆的组合，无法真正意义地实现计算机智能化管理。1.2.5 过渡型数字视频监控系统九十年代末，随着数字视频技术的飞速发展，数字化的概念逐渐被人们所接受。一些从事视频板制作的厂商看到这一领域有利可图，将自身用于民用的一些视频技术转化过来，推出了自己的视频系统应用于监控领域。由于这些厂商以前没有监控领域的背景和实际经验，设计出来的产品也许在视频解决上有一定的专长，但往往不符合安全规定和行业规范。我们要考察的是一个系统的综合监控能力，一个成熟完善的监控系统，不仅仅要完毕视频解决，还要有解决大量控制、报警、联动等数据的指令，完毕用户各种复杂的功能规定。这类系统以韩国系列为代表，虽然有一个美丽的界面，标榜为数字化系统，但在功能需求上不符合公安部安防标准，存在安全隐患，并且只能用于16路以下功能简朴的小系统，无法进行系统扩展，这是这类产品的致命伤。术业有专攻，要想真正达成实际监控设计规定，尚有一段很长的路要走，况且这些公司一旦发现此领域无利可图肯定会转行，很难有连续发展性，同时售后服务很难保证。 1.2.6 数字媒体监控管理系统何为真正意义上的数字多媒体监控系统呢？就是完全基于计算机，以其为核心，结合安防监控的实际规定及数年来不断完善的安防理论和经验，运用最新的数字视频技术、现场总线技术、网络通讯技术建立一套软硬件互相结合、崭新、完整的安防体系，优化内部结构，减少不必要的环节，提高整体性能和反映速度，适应新技术不断发展的需要，并向用户提供全面的增值服务，提供针对不同行业不同需求的数字媒体监控管理全面解决方案，将监控从安全防范提高到管理的高度，以视频为主线结合相关实际业务渗透到各行各业中去，促进生产力的不断发展，并为其发展提供全面服务，这是未来监控系统发展的方向。美电贝尔致力于“监控为管理服务”这一宗旨，集数年视频监控经验，将美电贝尔数字多媒体监控管理系统定位于面向二十一世纪的管理平台，并已经在各行各业得到了广泛的应用。本方案的设计是基于系统最新发展阶段，充足运用现代化高科技的便利，可应用基于计算机网络的多媒体监控技术，将多媒体监控的控制和管理及监控视频图像的解决所有纳入计算机网统一管理。多媒体监控系统采用硬盘记录监控图像，可方便地实现内部计算机信息网远程画面监视和回放。1.3项目概述1.3.1 项目名称某某市戒毒所视频监控系统1.3.2 系统应用概述 随着我们经济水平的提高和科学技术的发展，人们对安全防范所提出的规定也越来越高。为了防止各种各样的经济刑事犯罪的发生，保护国家和人民群众的生命财产安全，保证各行各业和国家重点部门的正常运转，采用高科技手段防止和制止犯罪已成为保安领域里的共识。 戒毒所是吸毒人员戒毒的场合，其中有些戒毒人员为强制性戒毒，并非自愿戒毒，更有某些戒毒人员为了吸毒而走上犯罪道路。这样，为戒毒所的管理带来了很大的困难。安全是首要需保障的问题，要保障社会的安全，也要保障工作人员的安全，戒毒人员的安全。运用先进的监控保安设备，可有效的加强对戒毒人员的管理，直观及时的反映重要地点的现场情况，增强安全保障措施。是戒毒所现代化管理的有力工具。项目单位建设监控系统是要把以监控、通信、计算机和网络为代表的现代信息技术运用到监狱工作中，充足调动各方面的力量，全面提高系统的整体性能，扩大网络覆盖面，增强信息网络系统的安全和可靠性，实现戒毒所网络化办公、信息化管理，增长网络应用服务项目，提高工作效率和戒毒所管理水平，推动戒毒所法制化、科学化、社会化建设的顺利进行，加快戒毒所的信息化、现代化建设步伐。1.3.3 项目需求本系统重要对戒毒所的重要出入口，每间仓室、监区大院活动区工场及周边等重点部位进行监视，24小时对戒毒人员进行视频监控，保重戒毒所的安全。本方案充足运用现代化高科技的便利，可应用基于计算机网络的多媒体监控技术，将多媒体监控的控制和管理及监控视频图像的解决所有纳入计算机网统一管理。多媒体监控系统采用硬盘记录监控图像，可方便地实现内部计算机信息网远程画面监视和回放。摄像机选型必须兼顾效果、实用、可靠性等综合因素，本工程规定采用全数字监控系统，运用先进的数字硬盘录像机对重点区域进行24小时监控，并记录保存录像。2.3.4 实现功能简述系统重要实现功能如下：1) 图像摄取功能 实时对监室的进行高清楚视频监控、有效的被监管人员的的安全； 对监区实时的监控，严格控制被监管人员的活动区域，保重安全管理； 对工场进行实时监看，监看戒毒人员活动情况； 对固定物体进行实时监看，保障财产的安全； 24小时监看周边围墙、防止有人爬墙；2) 录像功能单路和多路图像信号同步录入，能保持将近半个月的录像时间、通过光盘刻录，进行资料文献的保存备份。3) 显示功能通过监视器,用于终端显像,每一个监视器可显示16分割画面,再配备电视墙，可做重点监看；4) 图像检索功能对录像能方便检索回放；可指定某个时间段任意回放；对某些时间段发生的特殊情况的时段，可将其锁定，这样就可以避免资料录入时的将其覆盖。5) 远程传输功能可将本地的硬盘录像主机的图像通过网络传输到有关部门进行远程监看。6) 移动帧测报警录像硬盘录像机内置图像运动传感器，可以自动检测监控图像框内物体的明显移动并且在其动作范围超过限定值之后触发报警。 7) 联动录像通过前端探测器或图像移动帧测功能，触发报警主机，进而联动硬盘主机进行录像及报警声音、灯光输出。1.4设计目的在进行闭路监控系统设计的时候，依照贵单位对该系统的基本需求，本着架构合理、安全可靠、产品主流、低成本、低维护量作为出发点，并依此为贵单位提供先进、安全、可靠、高效的系统解决方案。本项目力求做到系统结构配置先进实用、更经济，节省项目单位总体投资。1.4.1 架构合理:就是要采用先进合理的技术来架构系统，使整个系统安全平稳的运营，并具有未来良好的扩展条件。1.4.2 稳定性和安全性：这是贵所最关心的问题，只有稳定运营的系统，才干保证贵单位系统平稳运营。系统的技术先进性是系统高性能的保证和基础，同时可有效地减少使用人员和系统维护人员的麻烦。良好的可扩展性则是为了用户的发展考虑。随着贵单位安防系统应用时间的增长，未来对安防系统的规定会更高。可扩展性保证当用户有更多的规定期，引入的新设备可以顺利地与本次配备的设备共同工作，进一步扩展与提高系统的性能。1.4.3 产品主流：系统是否采用当今主流产品，关系到系统的整体质量和未来能否得到良好技术支持以及完整的技术文档资料。在设备选型时，我们将重要依据贵单位提出的具体需求，同时考虑产品厂家的技术先进性，产品是否为主流产品，原厂商的产品技术资料的完整性，原厂商的技术支持力量和产品制造公司的发展前景。所有这些是保证用户得到良好技术支持的条件，也是保障用户投资的基本条件。1.4.4 低成本低维护量： 指力争有良好的性能价格比，所采用的产品应是简朴，易操作，易维护，高可靠度的。系统是否具有优良的性能价格比是判断一个系统优劣条件的重要依据。系统的易操作和易维护性是保证非专业人员使用好一个系统的条件。高可靠度是保障系统运营的基本规定，也是易维护性的保障。我司将本着上述设计原则，来进行贵单位闭路监控系统的设计。并将严格按照国际惯例并结合本公司的技术实力与工程经验，进行贵单位监控系统整个工程的安装、测试以及验收，竣工时将同时提交与工程相关的每个设备的安装使用手册、及系统的各种图表等各项文档资料，还将根据用户的实际需求提出技术培训。1.5系统设计原则本设计以行业标准作为设计依据，结合戒毒所的具体情况，用最佳设计方案体现最高的性能价格比，是本方案设计的指导思想，也是本方案设计的基本出发点和追求的目的。本设计重要贯彻“高质量”及“低成本”两条主线来进行设计的。1.5.1 标准化及规范化由于本系统是一个严格的综合性系统，在系统的设计与施工过程中应参考各方面的标准与规范，严格遵从各项技术规定，做好系统的标准化设计与施工，选择符合工业标准的设备视频通信介质以及其相关器材。1.5.2 先进性及成熟性系统设计的基本思想符合技术发展的基本潮流，使系统在其整个生命周期内保持一定的先进性。选择合理的布局结构，项目中的监控设备、器材等设备匀采用世界领先科技美电贝尔（AEBELL）安防产品。与技术发展潮流相吻合，其先进性、稳定性、权威性等普遍得到广大用户和业界的认可。1.5.3 安全性及可靠性考虑到安全防范重要性的原则，为了保证整个系统的安全、可靠运营，我们一方面在系统的总体设计中从整体考虑系统的安全性和可靠性。在系统设计阶段必须考虑到所有影响系统安全性、可靠性的各种因素。项目实行完毕后，必须按照国家有关标准进行严格的测试。1.5.4 可管理性及可维护性安防系统是一个比较复杂的系统，在设计、建设时，除了整个设备便于管理与维护外，AEBELL系统硬盘录像机还要配备了一键恢复功能，彻底解决系统问题导致无法正常使用的问题。1.5.5 实用性系统的设计是根据国家有关标准科学地、合理地、实事求是地进行设计，因此，具有很高的实用性。1.5.6 优化性能价格比在满足系统性能、功能以及考虑到在可预见期内仍不失其先进性的前提下，尽量使得整个系统所需投资合理。1.6系统设计依据 工业计算机监控系统抗干扰技术规范 民用闭路监视电视系统工程技术规范 智能建筑设计标准 工业公司通信接地设计规范 建筑物防雷设计规范 甲方对系统的具体规定1.7系统总体设计方案1.7.1 系统结构及设计按系统的性质分类：图11）闭路监控系统闭路电视监控系统应当说是跨学科跨行业的系统工程，以功能规定的不同可分为以下几个方面： 前端摄像系统 视频传输系统 视频控制系统 视频显示和记录系统摄像部分是电视监控系统的前沿部分，是整个系统的“眼睛”，它把监视的内容变为图像信号，传送控制中心的监视器上，摄像部分的好坏及它产生的图像信号质量将影响整个系统的质量。传输部分是系统的图像信号通道。控制部分是整个系统的“心脏”和“大脑”，是实现整个系统功能的指挥中心。显示部分一般是由几台或多台显视器和监视器组成，它的功能是将传送过来的图像一一显示出来。2）防盗系统报警主机也属于此防盗系统的后端设备，在本系统中的采用的矩阵报警主机，它是配合视频矩阵使用，实现视频联动报警。探策器和灯光，都属于前端设备；警迪的安装位置比较灵活，既可以放在前端，也可以放在后端。按本项目所针对的区域分：图21 前端设计1）监室在每一间监室设计安装1个监控点，每一个监控点安装一台摄像机及一个拾音器，实现音视频监控；实时监看、监听监室内人员的活动情况，防止被监管人员在室内攀爬、打斗、高声喧哗、保重被监管人员的安全；由于摄像机的安装地点离被监管人员比较近，为了防止被监管人采用暴力破坏摄像机，选用防暴力半球摄像机（BL-CF1004），此摄像机清楚度高，照度低，内置有广角镜头，监控范围大，保证监视区域无死角。2）监区监区重要是被监管人员的课余活动区域，被监管人员必须规定的区域内活动，为了防止某些人员不遵守规定，私自离开监管区域，避免意外事故发生，设计在监区安装若干个监控点，实时监看现场的活动情况。由于其需监看范围比较大，因此采用动点的监控点，选用智能中速球（BL-618PCB），其转动速度快，能在短时间内将摄像机调转到事发地点，带有360度无限位转动，18倍的光学变焦，通过变焦能监看远到100米外的区域。带有64个预置点，可将某些重要区域设为一个监看预置点，通过预置点巡航功能，实现定期的预置点调用，巡航监看某些重要区域。3）工场工场是戒毒学员进行复康劳动的地方，人员比较集中，并且劳动使用工具比较多，为了防止意外事故的发生，在发生集体打架、追逐、大声喧哗时可以及时进行解决，需在工场安装若干个监控点，实时对工场进行监看。由于工场的监看范围比较大，并且需看清楚某个位置的被监管人员的行为，因此，同样选用智能中速球（BL-618PCB），通过它能实现360度的转动及镜头变焦，可灵活清楚的监看不同位置。4）固定物体的监控重要是对特定场合特定物体保护、防止被盗、防止丢失。由于这种类型场合的监控光线比较差，并且需要对某固定物体进行24小时监控，因此选用固定枪机安装方式，选用日夜型摄像机（BL-680CB）。可通过监控软件设立成移动帧测报警，当物体遭到移动后，系统将会帧测到，后端中心将会接受到报警信号。5）周界安防监控系统戒毒所的周边为围墙，是整个所安全防范最弱的区域，为了减少人力防范，防止盗贼翻墙进入盗窃及戒毒人员从里翻墙逃出，需在周边围墙配与若干监控点，考虑到夜晚围墙的光线很差，并且规定每监控点可监看到100米的范围，将选用日夜型智能中速球（BL-618PCB）。同时，为了达成更高的防护级别，实现声、光、录像联动，需在围墙上安装红外对射探头，构建起一面由红外线围起来的电子防护墙，红外对射的数量可根据围墙长度及建筑特点来定。当有人爬墙触发到红外线时，系统将发出报警声音，打开围墙的射灯。2中心设计监控中心建设，监控中心需对前端各个监控点进行实时视频监视及录像，既要实现视频信号的记录，同时也要实现视频监看及视频联动报警，因此需给此中心配置以下设备：1) 监控中心需对前端各个监控点进行实时视频记录。考虑到其监视的效果规定比效高，回放质量比较好；监控中心采用多台全实时（回放、监视都是25帧/秒）的嵌入式硬盘录像机（BL-DVR600E）进行实时显示、录像。嵌入式硬盘录像机自带有8路报警输入4路报警输出，可实现报警信号的接入及报警信号输出，实现声光联动；2) 嵌入式硬盘录像主机出厂是没有带硬盘，为了实现录像资料的存储，并且可以保重30天录像时间，需给每一台硬盘录像机添加8个200G的硬盘； 3) 为了达成更高的监看效果，更方便的操作监看，配备1台视频矩阵和1台音频矩阵，配合电视墙使用，实现电视墙监控。矩阵的输入输出路数可根据前端监控点数量的来拟定，电视墙将由若干台监视器组成。4) 由于要实现同一时间内硬盘主机录像和电视墙监看，需将前端信号一分 为二，配与多台视频分派器（BL-1632V）及音频分派器。5) 系统中采用的嵌入式硬盘录像机比较多台，为了管理上的方便，实现对多台硬盘录像机进行集中统一管理，配与1台视频管理主机，采用美电贝尔中小型管理软件（AEBELL-NVR）。6) 为了使得矩阵和DVR可以并行控制前端解码器，配与1个系统协议转换器（BL-D322C）。序号型号品牌数量备注1BL-DVR600EAEBELL总资源500帧，H.264压缩格式2视频矩阵AEBELL多路输入少路输出3音频矩阵AEBELL4逐行扫描监视器（BL-CM21AA）AEBELL清楚度PAL1250线5矩阵控制键盘（BL-D2078X）AEBELL1三维遥杆6视频分派器（BL-D1632V）AEBELL16组一分为二7音频分派器（BL-D1632A）AEBELL16组一分为二8视频管理服务器软件AEBELL19视频管理服务器主机（NVR）AEBELL110系统协议转换器（BL-D322C）AEBELL1矩阵与嵌入DVR并行控制解码器时用于矩阵议转换器11警笛1表13 传输设备及线路在监控系统中，监控图像的传输是整个系统的一个至关重要的环节，选择何种介质和设备传送图像和其它控制信号将直接关系到监控系统的质量和可靠性。目前，在监控系统中用来传输图像信号的介质重要有同轴电缆、双绞线和光纤，相应的传输设备分别是同轴视频放大器、双绞线视频传输设备和光端机。要组建一个高质量的监控网络，就必须搞清楚这三种重要传输方式的特点和使用环境，以便针对实际工程需要采用合适的传输介质和设备。几种重要传输方式对比表：传输方式传输距离线材规定图像效果成本费用推荐与否因素分析视频传输500米75-5很好较低推荐符合系统的传输范围光纤传输一般可达40公里单模很好很高不推荐图像质最佳、可一线路实现多路传输网络传输无限制有网络到达均可较差很低可选用成本很低、无需此外布线、图像不完全实时双绞线传输一般可达1500米左右双绞线好低不推荐成本相对较低、图像质最佳、施工进度相对较快。表2 视频传输：从表2中可以看出，视频信号传输采用同轴电缆传输，同轴电缆具有价格较便宜、铺设较方便的优点，所以，一般在小范围的监控系统中；因此，本项目中，结合现场的实际情况，采用视频线（75-5）传输。 电源线传输：220V电源线：采用两芯线（2*1.5）12V电源线： 采用两芯线（2*1.0） 485控制线传输：采用两芯带屏蔽双绞线（2*0.75） 报警信号及电源：采用四芯线（4*1.0）2.7.3系统实现原理1 整个系统的原理图图32 中小型管理软件NVR的工作原理图图43系统设计原理描述由上图3可知，前端视频信号的传输是通过同轴电缆传输，将摄像机采集的视频信号传输到视频分派器上，通过它将信号一分为二，一路传给DVR进行录像，此外一路传给矩阵，输出至电视墙；音频信号,通过两芯线，将拾音器采集声音传输到音频分派器上，同样的道理，将音频信号一分为二，一路给DVR进行录音，此外一路到电视墙上，进行监听； 报警信号线传输到DVR的报警接入口上，一旦接受到前端红外对射的触发信号，DVR将会输出信号给警笛或射灯，实现声音输出及灯光输出；云镜控制信号输入到矩阵的485接口上，供矩阵键盘对它们进行控制，如DVR也要实现云镜控制，可在矩阵485接口并接出来，通过系统协议转化器，再接到DVR的485接口上；同时硬盘录像机还可以接入戒毒所的内部网络，这样只要授权通过网络可以对每一台硬盘录像机进行实时画面查看、回放录像文献等，极大的方便了用户的操作。只要有网络接入的地方，通过授权，任何一台接入所内网络的计算机都可作为客户机。可通过美电贝尔专门的客户端软件通过便利的网络资源浏览到任何一路音、视频图像，还可以采用IE浏览器进行浏览，无需安装任何软件。假如戒毒所的网络连接到英特网中，这样，数字硬盘录像机也可以接受戒毒所以外的网络进行访问。监控中心功能描述： 系统可以进行24小时录像，可以提供的监控资料，以便此后天天查询。 通过矩阵控制键盘控制前端摄像机的云台、可以对镜头拉近、拉远； 主控设备可认为报警进行联动，控制灯光、警号并自动启动录像等； 通过DVR移动帧测功能，实现帧测报警输入输出； 硬盘录机可以组成小型网络接入戒毒所局域网，监控画面可以通过网络；在授予相应用户权限后可分控，即网络监看、远程监控。4 美电贝尔NVR软件的定义及特点1) 定义 该软件是在IP监控环境下，面向PC-DVR、嵌入式DVR、DVS视频服务器、IP摄像机、解码卡、矩阵卡等数字图像设备综合集中录像监控管理需求推出的中小型网络视频录像监控管理专用软件，集IP监控分控软件、远程设立管理软件、网络视频录象软件、数字矩阵软件为一体。 是专门针对中小型IP网络环境下，客户对远程不同厂商、不同图像压缩格式和不同种类的IP数字图像设备进行集中监控录像管理开发的软件。2) 特点 强大IP监控管理功能：将原先独立的DVR、DVS、IP摄像机等数字图像设备的分控软件与网络数字矩阵软件进行集成，同时增长了对网络集中录像管理的支持，集成限度高，使用更加方便。 兼容性强：全线产品兼容基于主流视频压缩板卡的PC-DVR、各种嵌入式DVR、DVS和IP网络摄像机，同时支持超过100种的安防周边设备协议，本软件充足体现各厂家自身所具有的独特优点，真正地实现了应用软件与视频产品的紧密合作，支持简体中文版和英文版。 可靠易用：具有简朴易用的特点，人机界面更加美观和谐，无需专业培训即可快速掌握系统使用。采用模块化插件结构，系统架构先进，每个软件模块都已经得到大规模应用，软件更加稳定可靠。 系统扩展升级方便：不同于PC架构中单机管理图像数量的限制，在IP 监控环境中，可以以最小单路摄像机的增长速度由1台摄像机增长到上千台摄像机。IP 监控可随时为各类摄像机提供各种帧速率，系统规模无限制。 系统总体成本低：运用IP 架构则不需要额外布线，实现高效、低成本的管理；由于IP 监控系统采用开放和标准的网络、服务器和存储设备，打破了单一厂商垄断DVR 市场的局面，可节省相称多的成本。 支持本地存储和网络传输双码流：本地录象与远程监控的视频压缩率相独立，达成本地录象与远程视频监控互不影响，既保证了录象的高质量，又使远程监控获得流畅清楚的监控效果； 支持独创的远程图像时间进度条查询和文献查询双模式：对于远程录象回放将以文献为单位的回放方式改以采用时间进度条形式，使操作更加直观，时间同步可以使多画面同时回放的时候，录象资料更具对比性和使用性； 具有强大的录像文献系统管理功能：支持灵活的存储清盘机制，支持磁盘分组：可实现每个通道指定起止的录像的盘符； 支持远程矢量电子地图：采用可以任意缩放的矢量地图使得用户可以更快的找到分布在不同地方的站点，报警时自动跳出，使您更快捷的查找报警地点；方便将来和GIS系统的整合。 快捷众多的网络功能：不仅支持远程的启停录象、报警以及计划（自动执行），并且可以实现远程集中设立各种数字图像设备的各项参数（与主机端相同）、远程维护、升级等各项功能；2.7.4系统供电 中心机房的供电：机房所有设备都采用220V交流电源供电，由UPS电源提供； 前端的所有设备也都是由中心机房UPS电源统一布线（总线供电）进行供电，这样可以对前端所有设备的电源进行统一管理；摄像机用的是直流12V电源、球罩用的是AC24V电源； 由于直接从机房供12V电源到前端摄像机，距离较远，电压衰减厉害，将会导致摄像机供电局限性，因此，将采用直接供220V的电源到前端摄像机处，通过变压器进行变压，再供电给摄像机。在布置220V电源线时，需注意此电源线跟视频线要分开走线，即分开线管走线，以免强电带来的视频干扰；2.7.5系统的安全设计1 设备安全本安防系统使用电气设备和主机的电气安全和防雷安全指标符合国家和行业的相关标准，为保证使用人员和设备的安全可选用先进的防雷设备（可选），整体防雷设施采用三级防雷方式，即：前端设备防雷、大楼电源防雷、机房电源与设备防雷。避雷器的种类基本上分三大类型： 1）电源避雷器：按电压的不同，分22V的单相电源避雷器和380V的三相电源避雷器（安装时重要是并联方式，也串联方式）。“电源防雷器”并接在电力线路上，可遏制瞬态过电压和泄放浪涌电流。从总进线到用电设备端通常配置分为三级，通过逐级限压和放电，逐步消除雷电能量，保证用电设备的安全。根据不同的需要可选用“可插拔模块型”、“端子接线式”和“移动插座式”等品种。 2）信号型避雷器：多数用于计算机网络、通信系统上，安装的方式是串联。“信号防雷器”接入信号接口后，一方面能切断雷电进入设备的通路，另一方面能迅速对大地放电，保证信号设备的正常工作。信号防雷器具有多种规格，分别可用于电话、网络、模拟通信、数字通讯、有线电视及卫星天线等设备的防雷，各种设备的输入口特别是室外引入端，均应安装信号防雷器。3）天馈线避雷器：它合用于有发射机天线系统和接受无线电信号设备系统，连接方式也是串联。防雷的基本设计思绪：1）外部建筑物防雷根据GB50057-94中关于外部防雷设计思绪,规定整个建筑物必须有避雷针,避雷带,引下线等外部防雷措施.2）接地系统的检测根据电子计算机机房设计规范 GB 50174-93，针对接地可以采用独立接地或者采用联合接地。3）电源系统防雷根据IEC1312防雷及过电压规范中有关防雷分区的划分，针对重要系统的防雷应分为三个区，分别加以考虑。只做单级防雷也许会带来，因雷电流过大而导致的泄流后残压过大破坏设备或者保护能力局限性引起的设备损坏。电源系统多级保护，可防范从直击雷到工业浪涌的各级过电压的侵袭。根据国家标准建筑物防雷设计规范GB50057-94（2023年版）附录六规定，其初次雷击电流幅值为100KA，波头10us；二次雷击电流幅值为25KA，波头0.25us；所有雷电流i的50%按流入建筑物防雷装置的接地装置计，此外50%按1/3分派于线缆计；初次雷击：总配电间每根供电线缆雷电流分流值为100*50%/3/3=5.55KA；后续雷击：总配电间每根供电线缆雷电流分流值为25*50%/3/3=1.39KA；而在电涌保护器承受10/350 us的雷电波能量相称于8/20 us的雷电波能量的58倍，所以选择能承受8/20 us波形电涌保护器的最大放电电流为5.55*8=44.4KA；即设计应选用电涌保护器SPD的最大放电电流为5.55KA(10/350波形)、或40KA（8/20波形）。根据国家标准建筑物防雷设计规范GB50057-94（2023年版）第6.4.7条规定，该级电涌保护器应在总配电间处安装，即在LPZOA，LPZOB与LPZ1区的交界处安装。第一级防雷系统并联安装在所保护设备电源室电源的进线端,其目的是保护机房所在楼层楼的前级供电系统安全，它可将上万伏的过电压限制到三千伏。具体措施：在供电的总配处并联安装一套一级防雷器（三相电源）,作为机房电源第一级防雷。采用AM1-40/4。第二级防雷系统：第二级防雷器，作为次级防雷器，可将几千伏的过电压进一步限制到1点几千伏，雷电多发地带需要具有40KA的通流容量，将第一级防雷泄放后出现的雷电残压以及电源线路中感应的雷电流给予再次泄放，防雷器可并联安装在机房的电源进入端。具体措施：在监控机房的电源进线处，安装一套二级电源防雷器，作为设备的二级防雷防护。采用PPS-II/1-40第三级防雷系统：这也是系统防雷中最容易被忽视的地方，单相的用电设备，可以选用插座式防雷器作为第三级电源防雷器，其串联在设备前端，内部产生的操作过电压（如感性或容性负载设备的启动或关机等）和高压静电有极好的防范效果。具体措施：在重要设备前端使用一套电源防雷插座，作为设备的精细保护。采用LT A6-420NS 4）信号系统防雷信号系统和电源系统类似，遭受雷击的重要因素除直接遭受雷击外尚有建筑物外通过传输线路引入和1公里范围内发生雷击时的感应雷。当雷击发生时，通讯线路和网络线路仍然会流入大约10%的雷击能量，因此这部分的防雷也是非常关键的。具体措施：A、在前端串联安装一套SV-3/024电源24伏、BNC、控制线防护三合一防雷器，作为室外摄像机的防雷。B、在中心机房的机柜内安装COAXB-TV/16S机架式视频防雷器，作为视频线路到机房后端设备的保护，SR-E24V/2S作为控制线到机房后端设备的防雷。本系统防雷设备清单：序号设备名称型号数量配套设备/备注前端防雷1视频、电源防雷SV-2/024AC围墙摄像机前端视频、电源、防雷后端防雷1后端机架式视频防雷COAXB-TV/16S中速球后端视频、电源、控制线防雷2标称放电电流40KA四模块电源防雷器AM1-40/41后端电源防雷3失效指示MOV模块密封式 ，最大放电电流40KA，单相电源PPS-II/1-401后端电源防雷4滤波型防雷插座（中档）LT A6-420NS1后端电源防雷表32 数据安全建立完善的数据备份与恢复机制。保证数据不因物理介质的损坏丢失。数据采用有效的加密保护措施，保证数据的安全。3 系统安全监控系统软件和存放监控系统信息的所有主机和系统应的严格的身分认证机制，防止对系统的非法侵入。监控主机的操作系统和软件系统建立完善的备份和劫难恢复机制，保证系统被损坏后的快速恢复。可选用相应的防病毒措施，安装杀毒功能强大的杀毒软件，并及时升级。2.7.6 系统安装规定1 监控系统中的影像信号通过线材传输到主机中，线材除了规定信号损耗率小外，还应重视环境对信号的影响，即屏蔽性能应高。而管材用来保护线材，也应根据保护级别不同，选用相应的管材。2 本工程系统布线采用标准化、结构化布线方式，为保证布线安全、节约、美观，所有电缆布线时均应用水平金属桥架连接至弱电井竖直桥架里，自弱电井出来的电缆再通过桥架一直到主控室。3 本工程所有视频电缆在布设过程中，须自摄像机直接架设至主控室，中间不得产生任何断点及接头。4 电缆布设过程中应保证所有电缆均在PVC管、金属电管或桥架内不能暴露在外，应尽量避开恶劣环境条件或易使管线损伤地段，应避开干扰较大区域。5 布线过程中要标记清楚、明了，易于改线、维护、管理。6 根据本工程所提出的规定以及按照一贯严格遵守的工程建设原则、设计思想，并严格遵守以下国家和行业有关部门制定的各项标准和规范： 商用建筑布线标准（EIA/TIA568B） 国际布线标准（ISO11801） 建筑与建群综合布线系统工程设计规范（CECS 72：97） 建筑与建群综合布线系统工程施工与验收标准（CECS 82：97） 民用电器建筑设计规范（JGJ/T16-92） 中国电器装置安装工程施工及验收规范（CBJ232-82）第2章 商务部分2.1 设备材料清单及报价（见附表）2.2 交货时间与地点交货地点：XX戒毒所监控系统供货周期：一个月2.3 付款方式商议第3章 项目管理3.1项目定义本项目已被我公司列为本年度的重点工程项目。鉴于该项目的重要性，我公司将成立专项工程项目组。配备最强的领导班子，调配全公司的最优秀的工程技术、管理人员，组织一支强有力的项目队伍，保证该项目能圆满完毕，并保证工程的进度和质量。我公司响应招标规定，严格按照国家和招标文献的技术规定施工，提供合理、完备的施工方案，具体的施工文档。3.2项目组织机构针对该项目的具体情况，结合我公司在系统集成的实践经验，在与用户、监理公司充足沟通的基础上，我公司建议的项目组织机构如下图所示：3.3项目的整体管理我公司在本项目中遵循“项目管理”的模式来进行管理，选派具有丰富项目管理经验并经国家信息产业部认证的“项目经理”来主持本项目。项目管理完全覆盖5个过程组：启动、计划、执行、控制、收尾；并把握其重点：范围、时间、成本，以最大的满足业主对本项目的规定。具体管理范围如下：3.3.1 技术保证我公司是从事政府、公司、军队、教育行业的专业集成公司。公司在数年的经营过程中，我们集成了一大批紧密的合作伙伴，这些合作伙伴绝大多数是信息化领域的业界领先单位。在工程实行时，我们有绝对的技术的、资金等方面的保障。3.3.2 工程管理工程管理应有依据。在工程施工过程中，我们将依据如下规范与标准对施工过程进行有效的管理：1安全防范工程程序与规定（GA/T-75）2中华人民共和国公安部颁发的安防行业标准（GA/T70-94、GA/T74-94、GA/T75-
