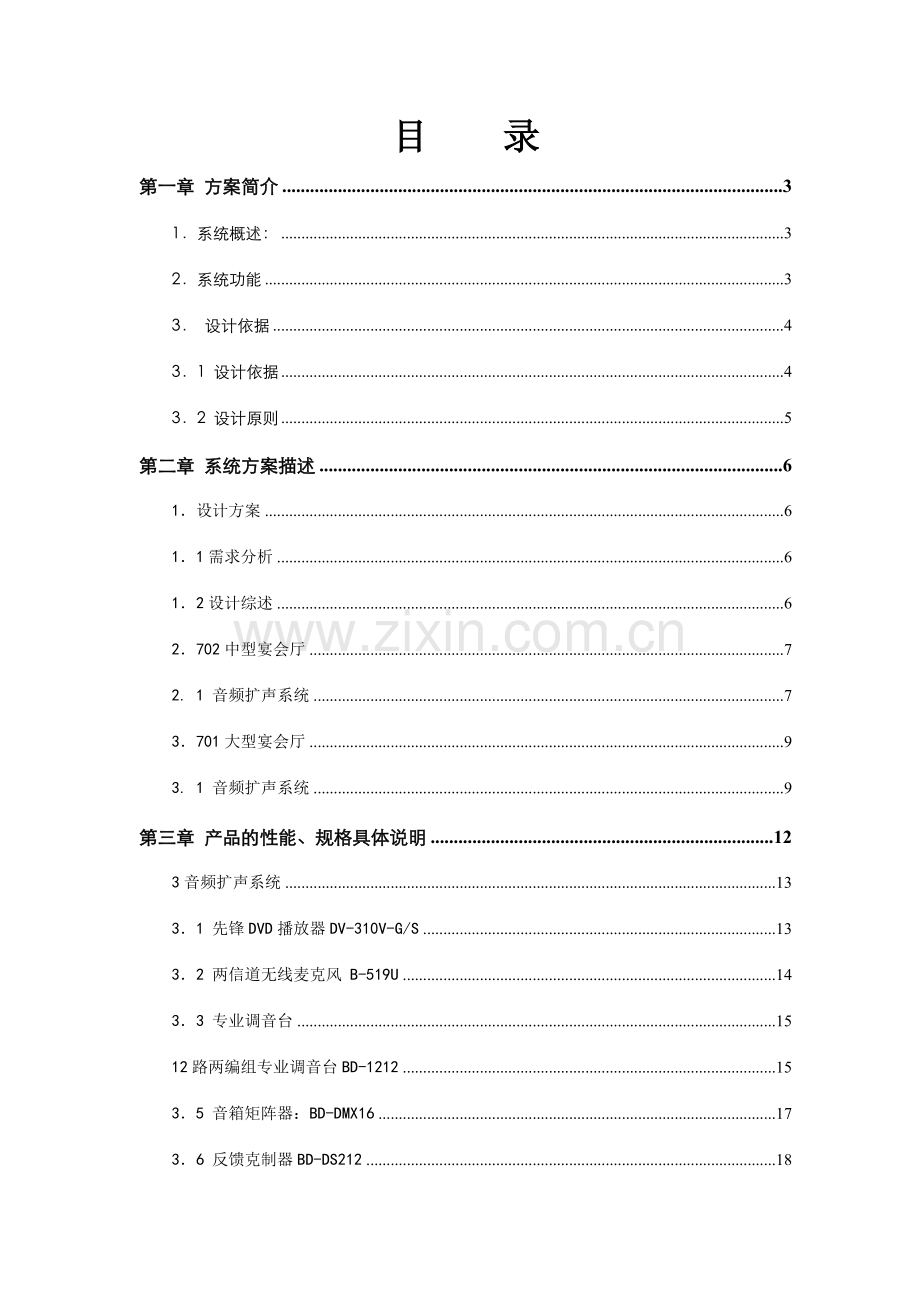

酒店宴会厅舞台音响系统设计方案广州博迪电子科技有限公司2023年06月21日目 录第一章 方案简介31系统概述：32系统功能33 设计依据431 设计依据432 设计原则5第二章 系统方案描述61设计方案611需求分析612设计综述62702中型宴会厅72. 1 音频扩声系统73701大型宴会厅93. 1 音频扩声系统9第三章 产品的性能、规格具体说明123音频扩声系统1331 先锋DVD播放器DV-310V-G/S1332 两信道无线麦克风 B-519U1433 专业调音台1512路两编组专业调音台BD-12121535 音箱矩阵器：BD-DMX161736 反馈克制器BD-DS21218数字矩阵解决器：BD-42819311时序电源19312 专业功放2039 专业音箱21第四章 成功案例29第五章 音响系统控制室布置规范说明31第六章扬声器安装和线路管线敷设31第七章安装施工方案32第八章售后服务与质量保证35第一章 方案简介1系统概述：宴会厅，是指可以用于召开各类婚庆活动、公司会餐、大型集会、演讲、报告、新闻发布、产品展示、举办中小型文艺表演、舞会等活动的场合。通常面积较大，并且设有舞台、活动座椅和独立的控制室。它结合了现代化的专业音响设施、多媒体显示设备、高清楚摄录像技术、智能化集中控制、舞台灯光照明等多种多样的功能于一身，在近几年的时间里得到了迅速的普及和应用，非常适合我国的国情需要。通常设立在大中型企事业单位、政府机关、展览中心、商务酒店、会展中心等地。本项目作为星级酒店，我们的设计原则根据其建筑特性等要素用合理的投资去营造一个规格较高的会议及休闲娱乐氛围。本系统的设计就是提供满足以上功能实现的活动环境。2系统功能宴会厅具有专业的音响扩声系统、先进的多媒体显示系统、丰富的舞台灯光照明系统以及智能化的集中控制系统，为召开婚庆活动、公司会餐、大型集会、各类会议、学术报告、观看电影、举办中小型文艺表演等活动提供卓越的音质效果、清楚的画面显示以及简朴便捷的集中控制。 在宴会厅的音响扩声系统中，可以分为会议系统和扩声系统两部分。 宴会厅内的扩声系统重要是为播放电影、文艺表演时提供优良的声音效果。通常根据厅堂的面积大小、功能的需求来选择十几只乃至几十只扬声器进行扩声。此外，系统中还应涉及有线话筒、无线话筒、DVD机等音源设备，以及调音台、数字音频解决器、均衡器、效果器等控制、解决设备，根据宴会厅的功能需求适当增减。 倘若增设卡拉OK点歌系统，可以使宴会厅的娱乐功能更加丰富。假如使整个系统的功能更加完备，还可以增设相关的录音、录像等设备。 从技术的角度上来看，宴会厅的系统在设计和施工上都有一定的复杂度，特别对用户方的使用也有一定的技术规定，这就需要一种技术来综合管理不同功能的A/V设备使其互相协调的工作，这种技术就是智能化集中控制技术。它可以通过触摸屏来操控灯光、音响、视频显示等设备，为宴会厅的使用提供更便利得操控方式。 宴会厅内的照明，除平常所需的基础照明之外，还可以适当的增长一些舞台灯光，为文艺表演增添更夺目的视觉效果。3 设计依据31 设计依据 民用建筑电气设计规范JGJ/T16-92 高层民用建筑设计防火规范GB50045-95 智能建筑设计规范GB50045-95 工业公司通讯设计规范GBJ42-81 工业公司通信接地设计规范GBJ115-87 厅堂扩声系统声学特性指标GYJ25-86 厅堂扩声特性测量法GB/T4959-1995 客观评价厅堂语言可懂度的RASTI 法GB/T14476-93 歌舞厅扩声系统的声学特性指标与测量方法WH0301-93 电气装置安装工程施工及验收规范GBJ232-92 GB5016892电气装置安装工程电缆线路施工及验收规范 GB5016992电气装置安装工程接地装置施工及验收规范 GBJ30388建筑电气安装工程质量检查评估标准 GB/T503112023建筑与建筑群综合布线系统工程设计规范 GB/T503212023建筑与建筑群综合面线系统工程施工及验收规范 GB/T 50314-2023智能建筑设计标准 GB50200-94有线电视系统工程技术规范 GB50198-94民用闭路监视电视系统工程技术规范 EIA/TIA568商用建筑物电信布线标准 EIA/TIA569电信通路和空间商用建筑标准 GBKJ-90通信系统机房设计 提供的图纸、设计技术规定32 设计原则1、先进型和灵活性原则本方案的系统结构是先进的、开放的体系结构，同时考虑系统使用中的科学性。整个系统能体现当今会议技术的发展水平。在用户也许的财政预算范围内考虑率先采用国内行业已成熟的先进技术和产品，以适应不断革新的趋势，并利于向更高水准的系统平台升级。灵活性体现在对具有不同需求的用户提供不同的服务。2、实用性和可靠性原则可以最大限度的满足实际工作的规定，把满足用户的业务管理作为第一要素进行考虑，采用集中管理控制的模式，在满足功能需求的基础上操作方便、维护简朴、管理简便。从用户实际需求出发，系统平台作为整个信息互换基础，必须可靠实用。采用的技术手段规定具有先进性，同时必须成熟。尽量选用主流的工业产品以减少开发和应用过程中的风险，并且具有完整的文档资料和相对便宜的价格。优选实力雄厚的先进厂商的名牌产品，以求长远的客户服务支持。3、开放性和扩展性原则系统具有可扩展性，兼容流行技术趋势，易于和现有网络系统和Internet连接。基础结构可以与多种数据通信媒介接口，支持多媒体技术，以适应未来技术的发展，不断提供增值服务。为系统以后的升级预留空间，系统维护是整个系统生命周期中所占比例最大的，要充足考虑结构设计的合理、规范对系统的维护可以在很短时间内完毕。4、经济性和易维护性原则在保证系统先进、可靠和高性能价格比的前提下，通过优化设计达成最经济性的目的。系统规定具有良好的用户界面和管理接口，采用简朴、直观的操作手段和面向目的的管理技术，掩盖软硬件的复杂性，为普通用户和管理用户提供方便性和灵活性。5、系统设备选型原则选用国内知名的器材，以及有雄厚实力和绝对优秀技术支持能力的厂家， 以保证设计指标的实现和系统工作的可靠性。设备基本上选用同类产品中技术最成熟、性能先进、使用可靠的产品型号，以保证器材和系统的先进性、成熟性。选用高度智能化、高技术含量的产品，建立开放式的系统架构，以标准化和模块化为设计规定，既便于系统的管理和维护使用，又可保持系统较长时间的先进性。第二章 系统方案描述1设计方案11需求分析在该酒店的智能化系统中，共计2间宴会厅；其中701是宴会大厅702是中型宴会大厅。宴会大厅的面积大约为25*50米1250平米，具有接待重要来宾、举行大型宴会等娱乐功能；中型宴会大厅面积大约为25*25米600平米，具有接待重要来宾、举行大型宴会等娱乐功能。两个宴会厅可以单独同进举行大型宴会等娱乐功能，如遇大型宴会活动也可以两个宴会厅合并同一个宴会厅。结合工程实践和用户的实际建设需求，我们针对上述宴会厅和宴会厅配置了会议系统和扩声音响系统。下面我们逐个对宴会厅和宴会厅的使用功能定位进行了分析，结合弱电设计图纸文献，为用户提供满足使用需求的设计。12设计综述系统设计综述宴会大厅宴会大厅是较为高档的娱乐场合，作为 宴会厅扩声的音响系统设备一般以满足顾客惬意轻松地娱乐目的为主，使节目或者晚会能精彩表演。1） 输出功率要足够、根据使用环境和实际使用方式，在设计中预备一部分动态功率。以免设备由于长时间工作而过载。2）音响系统高音区明亮而不夸张、中频圆润同时富有质感、低音较松散而不浑浊是其基本规定；同时规定系统可以尽也许地对声音美化修饰并掩蔽人声的缺陷。2702中型宴会厅扩声系统设计配备主音箱、辅助音箱、超低音箱和主席台返听音箱，采用了先进的音箱矩阵器和调音台、均衡器。在标准的会议模式下，采用双通道立体声扩声方式。2. 1 音频扩声系统扩声系统方案设计的指导思想是： 由于宴会厅重要用途是宴会，方案着重提高系统的语言清楚度和声场均匀度，保证良好的人声重放效果。 配置合适的周边器材，满足小型表演和娱乐的用途采用的重要技术措施是： 针对场馆易出现的强反射声导致声音混浊，在设计时采用分区布置扬声器方式。运用扬声器系统的窄角度、高指向性特性（典型覆盖角度30-60度），将重要直达声直接投向观众区，以得到良好的直达声与混合声之比，并尽也许控制强反射声，提高语言清楚度。 针对每块供声区域的声反射特性，采用适当的功率推动，可有效减少不良反射声的干扰。 在宴会厅内使用多种扬声器组合，通过不同扬声器互相叠加和覆盖，当宴会厅内进行会议或活动时，声音各频度均能得到良好的体现，加大音乐的表现力。 采用音箱矩阵器对调音台输出信号进行解决，有效地减少中间解决环节，减少系统信号的损耗和干扰。 音频信号的传输采用低电阻大电流直接馈送方式，所选音频线材均为大截面无氧铜线，以保证传输音质信号的高保真度。系统组成和布置系统由以下设备构成：1台调音台、扩声周边设备、音源播放设备、4只主扩声音箱、6只辅助音箱、2只超低音箱及与之功率相匹配的功率放大器组成。4只主左右音箱，在舞台两侧上方，6只辅助音箱采用壁装方式，壁挂在宴会厅两边，重要负责中前场区域的扩声。2只超重低音音箱，安装于主席台两侧，为整个会场提供低音扩声。我们在方案设计中，声场分布更均匀,传播距离更远，从而使远、近距离的听众感觉几乎没有差异。整个声场分布均匀，语言清楚度大大提高，最大限度的减少听觉疲劳，保证扩声质量。功率放大器的选用原则是:留出三分之一的功率余量，以保证系统的稳定性，杜绝削波失真现象功放的非线性失真度(THD)0.5%频率响应在20Hz-20KHZ范围内，对1KHz的不均匀度0.5dB功放配置上我们选择了CNBOD的专业系列功率放大器。此系列功率放大器是特别对高规定场合而设计,精挑细选的元器材,整机合理的物理布局,一丝不苟的制造工艺,无不充足体现其设计队伍的专业水平.即使在极端恶劣的环境状态下，或者长时间超负荷工作，甚至输出负载CNBOD系列都可以智能化地保护线路，进行实时跟踪并按比例地限制驱动电平，在毫无察觉的情况下对功放进行补偿和保护。输出器件始终保持在安全温度下，连同低噪声节能设计的无级变速风扇，无论是系统安全性还是节能环保，都能让用户高枕无忧。此外，由于系列功放的电路设计合理，使得线路失真减少，频带展宽，中音圆润清楚，低音雄浑饱满，削波失真限制电路保证了高质的声音还原，同时以减小系统由于过量驱动对昂贵喇叭导致额外的损伤，全面保护设备。周边解决设备周边解决设备采用先进的数字解决技术，在满足会议及扩声系统使用规定的同时,整个系统操作简便快捷，维护方便。附清单：音频扩声系统1 主扩声音箱功放CNBODBD-800台2 2 辅助音箱功放CNBODBD-600台2 3 低音音箱功放CNBODBD-1000台1 4 主扩声音箱CNBODBD-E15只4 5 辅助扩声音箱CNBODBD-E12只2 6 周 边 系 列 功 放 系 列 辅助扩声音箱CNBODBD-E8G只4 7 低音箱CNBODBD-H18只2 8 音箱支架CNBOD对2 9 DVD播放器先锋台1 10 高级会议话筒CNBODB-510只1 11 两信道无线麦克风CNBODB-519U套2 12 监听音箱漫步者对1 13 12路两编组专业调音台CNBODBD-1212台1 14 数字矩阵解决器CNBODBD-DS428台1 15 反馈克制器CNBODBD-DS212台1 16 时序电源CNBODBD-SP208台1 3701大型宴会厅扩声系统设计配备主音箱、辅助音箱、超低音箱和主席台返听音箱，采用了先进的音箱矩阵器和调音台、均衡器。在标准的会议模式下，采用双通道立体声扩声方式。3. 1 音频扩声系统扩声系统方案设计的指导思想是： 由于大型宴会厅重要用途是大型宴会，方案着重提高系统的语言清楚度和声场均匀度，保证良好的人声重放效果。 配置合适的周边器材，满足小型表演和娱乐的用途采用的重要技术措施是： 针对场馆易出现的强反射声导致声音混浊，在设计时采用分区布置扬声器方式。运用扬声器系统的窄角度、高指向性特性（典型覆盖角度30-60度），将重要直达声直接投向观众区，以得到良好的直达声与混合声之比，并尽也许控制强反射声，提高语言清楚度。 针对每块供声区域的声反射特性，采用适当的功率推动，可有效减少不良反射声的干扰。 在宴会厅内使用多种扬声器组合，通过不同扬声器互相叠加和覆盖，当宴会厅内进行会议或活动时，声音各频度均能得到良好的体现，加大音乐的表现力。 采用音箱矩阵器对调音台输出信号进行解决，有效地减少中间解决环节，减少系统信号的损耗和干扰。 音频信号的传输采用低电阻大电流直接馈送方式，所选音频线材均为大截面无氧铜线，以保证传输音质信号的高保真度。系统组成和布置系统由以下设备构成：扩声系统主扩声扬声器布置设计采用左、中、右三声道形式，保证观众厅良好的扩声均匀度和良好的声像定位。 主扩声左、右声道建议选择水平覆盖角为90o指向的扬声器，扬声器采用8只专业线阵音箱，大屏两侧每侧各4只，扬声器由专门的吊挂装置悬挂在台口两侧，通过扬声器吊挂装置上的角度调节，均匀覆盖整个观众厅；为保证低音区域良好的声场覆盖及良好的语言定位，主扩声系统在台口上方吊装2只专业线阵低音音箱低音声道扬声器，扬声器采用中档尺寸复合圆锥号角加双15寸低音单元设计；主系统中设立补音4只专业音箱单15寸扬声器，摆放在舞台区域的前场区地面上，保证前场声音性能。 主系统中设立左右2只专业音箱双18寸低频扬声器，摆放在舞台区域的前场区地面上，保证扩声低频性能。 考虑到表演的实际需要，在舞台上设立返听系统，2只专业音箱摆放在舞台区域的前场区地面上。 宴会厅的舞台区域也许会比较大，为保证整个区域的声场均匀度，在舞台区域的后场马道上吊装6只单12寸的专业音箱。 所有扬声器都通过匹配的蜚声功率放大器进行推动。 功率放大器的选用原则是:留出三分之一的功率余量，以保证系统的稳定性，杜绝削波失真现象功放的非线性失真度(THD)0.5%频率响应在20Hz-20KHZ范围内，对1KHz的不均匀度40/us 40/us 40/us 40/us 40/us阻尼系数 400 400 400 400 400VOLTAGE GAIN36dB38dB38dB40dB40dB灵敏度 0.7V 0.7V 0.7V 0.7V 0.7V输入阻抗 30K 30K 30K 30K 30K信噪比95dB95dB95dB95dB95dB分离度85dB85dB85dB85dB85dB电源200V15%200V15%200V15%200V15%200V15%保护直流,短路,过载,高温,软启动直流,短路,过载,高温,软启动直流,短路,过载,高温,软启动直流,短路,过载,高温,软启动直流,短路,过载,高温,软启动容积482W480D132H（MM）482W480D132H（MM）482W480D132H（MM）600W525D195H（MM）600W525D195H（MM）净重23kg26kg30kg35kg42kg39 专业音箱线阵主音箱BD-A8描 述:BD-A8内置两个8 低音单元、一个1.33 高音压缩驱动器,系统的高音号角采用最新型的高压缩、窄角度设计，使声音传输变得更远更清楚。两个中低音被加载相位校正板，改善了声音的清楚度，避免瞬间爆发的声音出现模糊不清的现象.音箱内置优化无源分频网络,并可以选择内置分频或Bi-Amp分频模式。合用范围:大型宴会厅、运动场、中小型礼堂、多功能厅、中高档HI房各类型表演活动；特 性:二路线性阵列系统 高效能量输出专业吊挂装置，安装快捷、安全可靠 防水耐热、覆盖射程远规 格:频响： 80Hz-20KHZ(3dB)灵敏度： 99dB SPL (1W1m)阻抗： 8 ohms功率： Passive 300 Watts (额定), 600Watts (最大)最大声压：125 dB覆盖角度 (-6 dB)： Horizontal (水平) 90 根据阵列长度和角度分频点： 1.8kHz 推荐高通滤波：High pass = 80 Hz , 24 dB/octave箱売： 15mm plywood with rugged表面： 黑色耐磨粗点喷漆面罩： 铁网、内贴透气棉吊挂件： 专用套件连接器： Speakon NL4 x 2尺寸（H x W x
