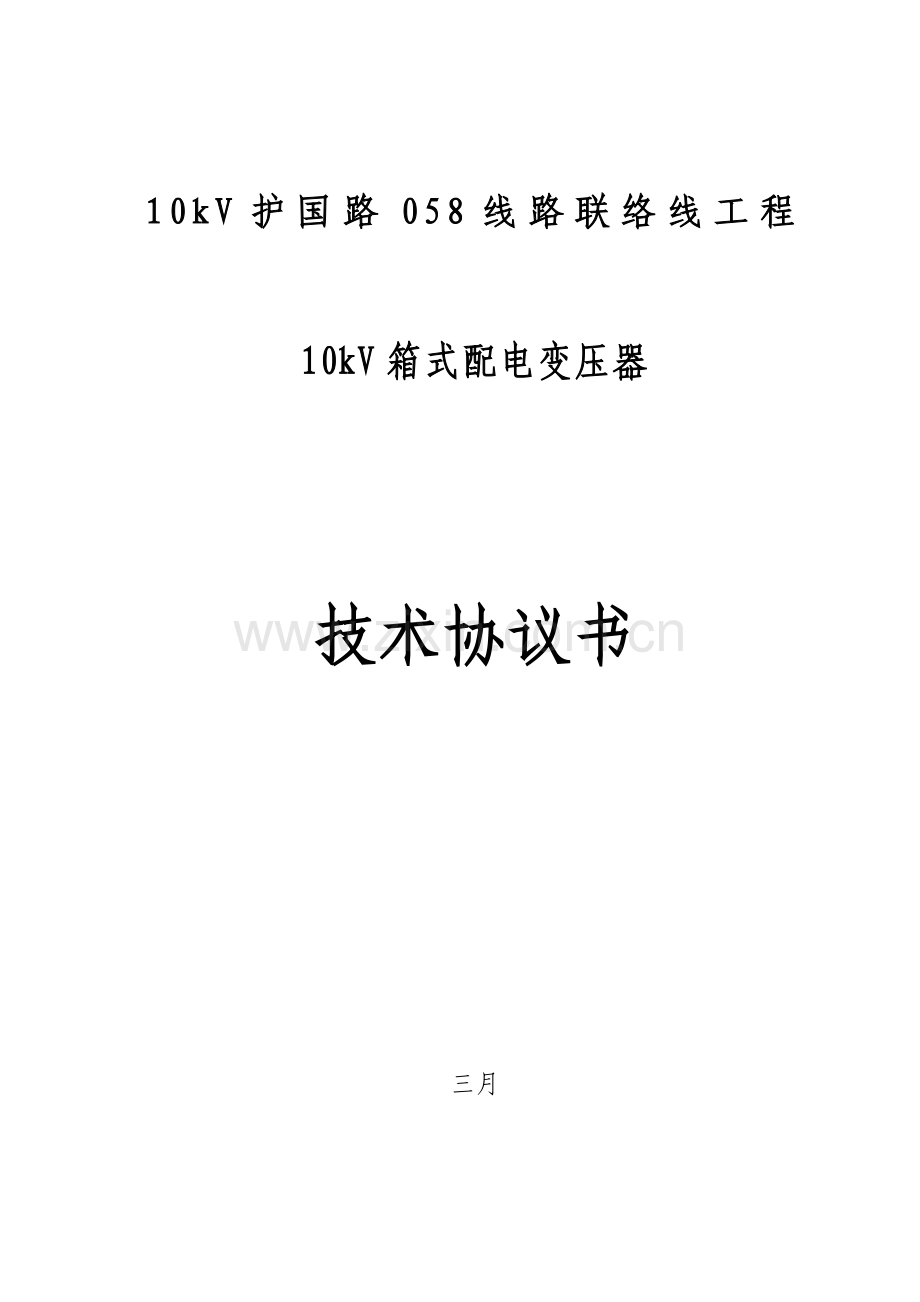

10kV护国路058线路联络线工程

10kV箱式配电变压器

技术协议书

三月
货品需求一览表
序号
名称
型号规格
单位
数量
1
10kV箱式配电变压器（欧式）
SCB10-400kVA
台
1

交货地点为云南省蒙自市。

目 录

1总则 1
2引用标准 1
3名词术语 2
4使用条件 2
5额定参数 3
6技术规定 5
7实验 8
8包装运送 9
9供货范围 10
10厂商应提供技术文献 10
11附表 11

组合型(欧式)箱变10kV系列订货技术条件

1总则
1.1本技术条件规定了组合式(欧式)箱变10kV系列的使用条件、额定参数、技术规定、实验、包装运送等具体内容。
1.2本技术条件合用于额定电压10kV、频率50Hz的组合式(欧式)箱变10/0.4kV系列的制造、选型、验收、安装和维护。
1.3本设备技术规范提出的是最低限度的技术规定。除本技术条件中规定的技术参数和规定外，其余均应遵循最新版本的国家标准（GB）、电力行业标准（DL）、IEC标准和国际单位制（SI）。假如供方有自已的标准或规范，应提供标准代号及其有关内容，并须经需方批准后方可采用，但原则上采用更高规定的标准。
1.4假如供方选用本技术条件规定以外的标准时，则需提交这种替换标准供审查和分析。仅在供方已证明替换标准相称或优于技术条件规定的标准，并从需方处获得书面的认可才干使用。提交供审查的标准应为中文或英文版本。
2引用标准
标书中所有设备及其备品备件，除本标书中规定的技术参数和规定外，其余均应遵循最新版本的国家标准（GB）、电力行业标准（DL）和国际单位制（SI）。假如供方有自已的标准或规范，应提供标准代号及其有关内容，并须经需方批准后方可采用，但原则上采用更高规定的标准。
假如供方选用本标书规定以外的标准时，则需提交这种替换标准供审查和分析。仅在供方已证明替换标准相称或优于标书规定的标准，并从需方处获得书面的认可才干使用。提交供审查的标准应为中文或英文版本。
供方提供的产品应满足本标书规定的技术参数和规定以及如下的专用标准：
GB 1094.1-1996 电力变压器 第1部分 总则
GB 1094.2-1996 电力变压器 第2部分 温升
GB 1094.3-2023 电力变压器 第3部分 绝缘水平和绝缘实验
GB 1094.5-2023 电力变压器 第5部分 承受短路的能力
GB 3096-1993 城市区域环境噪声标准
GB 3804-2023 3.6～40.5kV交流高压负荷开关
GB/T 11022-1999 高压开关设备和控制设备标准的共同技术规定
GB/T 14048-1993 低压开关设备和控制设备总则
JB/T 10217-2023 组合式变压器
Q/CSG 11624-2023
中国南方电网公司公司标准《配电变压器能效标准及技术经济评价导则》（以下简称：南网导则）

3名词术语
GB/T 2900.15及GB/T 2900.59中拟定的术语和定义合用于本部分。

4使用条件
4.1环境条件
4.1.1周边空气温度
年最高温度: 45℃
最热月平均温度： 30℃
年最低温度: -10℃
最大日温差: 25K
4.1.2 海拔高度: ≤2023m
4.1.3 环境湿度:
日平均相对湿度不大于90%
日平均水蒸汽压力值不超过2.2kPa
月平均相对湿度不大于90%
月平均水蒸汽压力值不超过1.8kPa
4.1.4 地震烈度：8度
4.2工程条件
4.2.1系统概况
a. 系统额定电压：12kV
b. 系统额定频率：50Hz
c. 系统中性点接地方式：不接地、消弧线圈接地和小电阻接地。
4.2.2 新建或扩建工程。

5额定参数
5.1设备的重要参数(设备典型方案详见附表1)
本次采购的美式箱变，其技术参数除应满足应遵循的重要标准外，还应满足本标书以下规定:
组合型美式箱变本体技术参数
项 目
单位
技术参数规定
额定电压Un
高压主回路
kV
12
低压主回路
0.4
热稳定电流
高压主回路
KA
16
低压主回路
注1
动稳定电流
高压主回路
kA
40
低压主回路
kA
注2
1min工频耐压
高压开关回路
kV
42
低压主回路
kV
2.5
辅助回路
kV
2
雷电冲击耐压
kV
75
后备式熔断器短路开断电流
kA
40
插入式熔断器短路开断电流
kA
2.5
噪声水平
dB
≤45
防护等级

IP33

变压器技术参数
型号

S11 型油变
容量
kVA
400～750
额定电压
HV
kV
12
LV
kV
0.4
损耗
W
SCB10按新标准(注3)
短路阻抗
%
4～4.5%
连接组标号
单位
D,yn11
温升值

按GB1094.2-1996
无载调压
kV
10±2×2.5％
冷却方式

自然冷却
高压开关参数
项 目
单位
技术参数规定
两工位
四工位
额定电流
A
630
400
630
额定频率
Hz
50
额定电压
kV
12
2s短时耐受电流
kA
16
动稳定电流
kA
40
额定短路关合电流
kA
40
1min工频耐压
kV
42
雷电冲击耐压
kV
75
灭弧介质

SF6
机械寿命
次
≥2023
产品结构
使用场合
户外
高压部分
进线方式
电缆
接线方案
终端型
低压部分
出线回路数
≤6
无功补偿
动态补偿
注1: 低压功能单元的热稳定电流应为50 kA；低压功能单元额定热稳定期间：1s。
注2:变压器损耗允许偏差按附表6规定。
注3: 低压功能单元的额定动稳定电流值为其相应的额定热稳定电流值乘以系数n，系数n见表如下：
额定热稳定电流 kA
功率因数
n
I＜5
0.7
1.5
5＜I≤10
0.5
1.7
10＜I≤20
0.3
2.0
20＜I≤50
0.25
2.1
I＞50
0.2
2.2

6技术规定
6.1外壳
6.1.1箱式变外壳的材料以≥2.5mm钢板制造而成,外壳应有足够的机械强度，应满足国标规定；在起吊、运送和安装时不应变形或损伤。
6.1.2箱变外壳的金属材料应通过防腐解决和喷涂防护层，表覆盖层为静电喷涂而成，涂层部分不应小于150μm并应均匀一致。表面覆盖涂层应有牢固的附着力。箱壳颜色至少2023不褪色。
6.1.3外壳颜色应与周边环境相协调，箱壳表面应有明显的反光警示标志(外壳颜色及警示标志具体情况根据各地供电局的规定)。反光警示标志颜色至少3年不褪色。箱内色彩应与内部主设备颜色协调。
6.1.4箱式变外壳的防护等级不低于IP33。
6.2箱体
6.2.1箱体骨架采用装配式和焊接式。
6.2.2门启动角度应大于90°，并设定位装置。门应有密封措施，并装有把手、暗闩和能防雨、防堵、防锈的锁；铰链应采用内铰链。箱门应有装设外挂锁孔。门的设计尺寸应与所装用的设备尺寸相配合。
6.2.3箱体应设足够的自然通风口和隔热措施，箱内应没有凝露产生，以保证在4.1环境条件下运营时，所有电器设备不超过其最大允许温度。
6.2.4箱体门和通风口应设防尘、防小动物进入和防渗、漏雨水措施。箱体的内壁和隔板可用金属或非金属材料，其色彩应与内部电器设备颜色协调，金属构件亦应进行防锈解决和喷涂防护层。
6.3高压配电装置
6.3.1高压配电装置应满足以下规定：所用电器元件都采用国家正式鉴定的加强绝缘型元件，其技术性能应满足有关的国家标准，并应在装配好后，完毕标准规定的各项型式实验。
6.3.2 配电装置应有由金属板制成的封闭间隔和门，门打开后不得有裸露的带电部分，如有备用的高压套管应有绝缘屏蔽帽。
6.3.3 用于安装电器的板或构架，应有足够的强度和刚度。安装位置应便于导线连接、开关装置的操作、部件的维修和更换。
6.3.4高压间隔门的内侧应标出主回路的线路图，同时应注明操作程序以及分接开关、插入式熔丝操作注意事项，信号灯及仪表应装设在易于观测和方便、安全地更换的地方。电缆接线套管的高度应满足安装、实验、检修的规定。
6.3.5高压带电显示器安装在套管式电缆头的测试点处。
6.3.6高压间隔内应有相应足够的壁挂，以便于检修时放置电缆。
6.4低压配电装置
6.4.1 低压配电装置所选用的电器产品，其技术性能应满足有关的国家标准，并且是通过国家正式认证的定型产品。
6.4.2 低压配电装置的位置设立应便于电器元件的安装、实验、操作、检修。
6.4.3 低压配电装置的连线均应有明显的相别标记。低压主开关应选择能可靠开、断运营地点系统短路电流。主开关前一般可不设隔离开关。低压主开关采用智能型框架开关（带三段、接地故障保护）。低压间隔应进行金属铠装，不得有也许触摸带电部分，但要考虑更换开关和检修的便利。
6.4.4箱式变的低压出线≤6回，各出线回路采用塑壳或条形开关(具体规定根据各地分公司),低压间隔门的内侧应标出主回路的线路图，信号灯及仪表的装设位置应易于观测和安全地更换。低压零母线的截面应不小于主母线截面的1/2，若主母线截面小50mm2，则取相同截面。
6.4.5 根据使用部门的需要，低压配电装置应能装设低压无功补偿装置；其补偿容量一般为变压器容量的20%。（具体技术规范规定见附文）

6.5仪表室附件
6.5.1箱式变中所配用的电能计量装置应满足DL 447-91“电能计量装置”的规定。电能计量应有专用的电流互感器，精度为0.2级,电能计量装置的外形尺寸、布置方式和颜色均应与箱式变内的高、低压配电装置相协调。
6.5.2所有仪器的内部布线、控制设备、电源、报警和照明线路均应耐受2023V工频交流电压，导线截面为不小于2.5平方毫米的铜线。
6.6接地
6.6.1 箱式变的接地系统应符合DL/T 621-1997《交流电气装置的接地》的规定。
6.6.2 箱式变的箱体应设专用接地导体，该接地导体上应设有与接地网相连的固定连接端子，其数量不少于两个，其中高压间隔至少有1个，低压间隔至少有1个，并应有明显的接地标志。接地端子用铜质螺栓直径不小于12mm。
6.6.3箱式变的高、低压配电装置和变压器专用接地导体应互相联接，否则应通过专用的端子可靠地连接在一起。箱式变高、低压间隔所有的非带电金属部分（涉及门、隔版等）均应可靠接地，门和在正常运营条件下可抽出部分的接地，应保证在打开或处在隔离位置时，仍可靠接地。
6.6.4接地母线采用铜质，其电流密度在额定的接地故障时，不超过200A/mm2，截面不少于100mm2。母线的外露部分须加绝缘外套防护。
6.7零配件规定
6.7.1箱变的零配件质量由供方负责, 供方需注明重要零配件（变压器、油浸式负荷开关、变压器油、分接开关、熔断器、单（双）通套管接头、肘形电缆接头、带电指示器、短路故障指示器、防尘绝缘帽、低压断路器、无功补偿装置等）的生产厂家、型号、标准等，零配件应符合有关的国家或国际标准，必要时供方需提供相应的出厂和验收证明。厂家并应保证在2023内对重要零配部件的供应。
6.7.2设备的零配件应由供方负责提供直到安装现场交付使用。

7实验
组合型（美式）箱变应按照有关国家标准和行业标准规定的项目、方法进行实验,并且各项实验结果应符合本技术条件书5.1条款的规定。
7.1 型式实验项目：
a.一般检查；
b.绝缘实验；
c.温升实验；
d.机械实验；
e.主回路电阻测量；
f.动热稳定实验；
g.关合和开断能力实验；
h.防护等级检查；
i.防雨实验；
j.噪音测量；
k.外壳机械强度实验；
7.2 出厂实验项目
a.一般检查
b.机械操作和机械特性实验
c.工频耐压测试
d.仪表、指示元件等的检查
e.高压主回路电阻测量和接地回路检查
7.3 现场交接实验项目
a.机械操作实验
b.绝缘实验
c.测量保护和监测装置的校验
d.分合闸实验
e.辅助回路绝缘实验
f.相位检查
g.防护等级的检定

8包装运送
8.1 供方负责将设备安全运抵需方指定的地点。设备从生产厂家至需方指定地点的运送和装卸所有由供方完毕。装运货品时,需考虑便于现场卸货、搬运和安装。
8.2 美式箱变运送方式：公路汽车运送或由需、供双方协商拟定。
8.3 在设备启运时,供方应以最快捷的方式告知需方以下内容:
(1) 设备名称;
(2) 件数、件号、重量;
(3) 协议号;
(4) 货运单号;
(5) 达成港（站）;
(6) 设备发出日期。
8.4设备运抵后供方收到需方告知的五天内，供方必须派人免费进行现场指导安装、调试及操作培训，并保证设备的安装质量。

9供货范围
供货范围详见商务标书。涉及美式箱变本体及其组件和附件、随机的备品备件(涉及进口件)以及安装和检修所需的专用工具、仪器仪表和材料等。供方要确认其范围并提供具体供货清单以及第8条款中所列的技术文献。

10厂商应提供技术文献
在技术协议签订10天内,供方向需方提供最终版的用于设计、设备监造和检查、现场安装和调试以及运营维护方面的图纸、说明书和有关技术资料。这些图纸和文献资料必须通过有关程序批准并加盖工厂公章。
10.1 供方在签订协议后应提供的图纸（一式3份）：
10.1安装基础图:涉及动静载荷分布及数值，接地点位置，进出线口位置，预埋基础位置规定等。
10.2美式箱变一次接线图:涉及一次设备型号技术参数等。
10.3按设计需要随时开展设计联络工作，提供设计所需的相关资料，以保证需方工期规定。柜内二次接线图，图纸必须经需方确认后方可安排生产。
10.2 设备交货时供方应提供的技术文献
10.2.1产品合格证书，涉及美式箱变合格证书、重要组部件合格证书；
10.2.2产品实验报告，涉及美式箱变出厂、型式和特殊实验报告、重要组部件实验报告；
10.2.3美式箱变使用说明书
10.2.4 其他仪表的使用说明书；
10.2.5运营、检修手册及其有关资料;
10.2.6备品备件等清单；
10.2.7装箱清单。
以上图纸、资料应随货提供

11附表
附表1 设备重要部件来源表
附表2 随机备品备件及工具(涉及进口件)清单
附表3 技术差异表
附表4 报价表（厂家自备）

（附文）低压无功补偿技术规范书（待拟定）
附表5 配变重要技术参数表

附表1 设备重要配件来源表
序号
设备、元件名称
型 号
生产厂家
型式实验报告
序号
设备、元件名称
型 号
生产厂家
型式实验报告
1
干式变压器

16
电容器控制器

2
变压器分接开关

17
配网监测仪

3
SF6负荷开关（三工位）

18
低压电流互感器

4
后备保护熔断器

19
电流表

5
插入式熔断器

20
电压表

6
带电指示器

21
指示灯

7
故障指示器

22

8
肘型避雷器

23

9
套管式电缆头

24

10
高压电流互感器

25

11
低压框架断路器

26

12
低压塑壳开关

27

13
低压隔离刀闸

28

14
低压条形开关

29

15
低压电容器

30

说明:1、供方在欧式箱变中所用元件填写到表中；
2、若本表中未涉及供方所用的所有部件时需按表中形式另付表填写；
3、供方需列设备材料清单，注明部件型号及生产厂家。（可按表格另表列出）

附表2 随机备品备件及工具(涉及进口件)清单
序号
备件名称
型号规格
单位
数量
生产厂家
备注
1

2

3

4

5

6

附表3技术差异表
序号
招 标 文 件
投 标 文 件
条 目
简 要 内 容
条 目
简 要 内 容
1

2

3

4

5

报价表

报价表内容必须单独密封！除单独密封的报价表外，投标文献其他部分不得出现报价信息！

报价说明：
1、供方的部件报价应符合成套设备的使用，并能满足技术参数条件的产品；
2、部件报价应涉及电气回路的必备配件，供方并应考虑到市场主流品牌的综合报价；
3、设备的配件最终按需方规定，报价时供方应考虑市场的主流品牌。
4、整机报价是按设计方提供的《终端型欧式箱变结线图》，涉及成套设备所有部件及配件的综合报价；报价时应考虑到市场的主流品牌；
5、供方的部件报价应符合成套设备的使用；
6、报价涉及重要设备元件需要的特殊工具（如操作棒等）及配件。

低压无功补偿技术规范书
1 总则
1.1 执行标准
GB/T 14549-1993 电能质量公用电网谐波
GB/T 15576-1995 低压成套无功功率补偿装置
GB/T 4942.2 低压电器外壳防护等级
GB/T 4208-1993 外壳防护等级（IP代码）
GB/T 50227-1995 并联电容器成套装置设计规范
GB/T 7251.1-1997 低压成套开关设备和控制设备
DL 535-1993 电力负荷控制系统数据传送条约
DL 842-2023 低压并联电容器装置使用技术条件
DL/T 597-1996 低压无功补偿控制器订货技术条件
JB 9663-1999 低压无功功率自动补偿控制器

1.2 自然环境条件
环境温度：-10~45℃
相对湿度：40℃时不超过90%，短时可达100%
海拔高度：不超过2023m

1.3 基本规定
安装地点: 户外
额定工作电压： 380V，应能允许偏差-25% ~ +15%
频率： 50Hz, 应能允许偏差±5%。
额定电流： 5A
测量精度： 电压和电流±0.5%,功率因数±1.0%,有功功率和无功功率±1.0%
绝缘性能： 在1.2环境条件下绝缘电阻大于20MΩ
介质强度： 相间及相对地可以承受交流2500V历时1min的工频耐压实验而无击穿、闪络及元器件损坏现象；辅助回路对地可以承受交流2023V历时1min的工频耐压实验而无击穿、闪络及元器件损坏现象。
冲击电压：耐受5kV冲击电压
通讯： RS232/485通讯接口
安全保护：电网过电压、缺相、零序电流超标、电网谐波超标应快速切电容器
控制方式： 自动和手动

2 功能规定
2.1 控制器
A 功能规定
A-1 具有可调投入及切除门限设定值，涉及延时、谐波、过电压、低电压、缺相保护定值的设立功能。缺相、过电压、低电压速切、谐波超限等保护有相关的实验报告。
A-2 根据补偿规定投入及切除门限设定值可以选择不同的控制参数，涉及无功功率、电压、响应时间、CT变比等，参数设定可采用动态跟踪自动设定和人工设定两种方式。
A-3 对于分组投切电容器组的，具有循环投切设立功能。
A-4 闭锁报警功能
1）系统电压大于或等于107%标称值时闭锁控制器投入回路；
2）控制器内部发生故障时，闭锁输出回路并报警；
3）执行回路发生异常时闭锁输出回路并报警。
A-5 延时及加速功能：输出回路动作应具有延时及过电压加速动作功能。当电网电压达成1.10UN时，装置应能在1min内逐组切除电容器
A-6 自检复归功能：控制器每次接通电源应进行自检并复归输出回路（使输出回路处在断开状态）。
A-7 具有下列显示功能（数字显示）：
1）工作电源工作显示
2）超前、滞后显示
3）输出回路工作状态显示
4）过电压保护动作显示
5）电网即时运营参数（电压、电流、功率因数等）及门限设定值调显功能
6）谐波超标动作显示
A-8 具有记录总投运时间、电容器（组）投入时间、电容器（组）投运率等功能。
A-9 可实现人机接口液晶＋键盘的操作。

B 性能规定
B-1 灵敏度
控制器灵敏度应不大于0.2A。
B-2 动作误差
控制器动作误差用相对误差表达，它等于控制器投入门限或切除门限的实测值与设定值的差值除以设定值。
控制参数为电压值，补偿装置动作误差不大于±2%。
控制参数为无功功率，补偿装置动作误差不大于±2%。
控制参数为时间，补偿装置动作误差不大于±2%。
B-3 谐波保护
谐波总量大于设定值时，自动闭锁电容器投入，并能切除投入的电容器。
B-4 过电压保护
过电压保护动作值应在系统标称值的105%—120%之间可调，动作回差6—12V。
B-5 断电保护
断电后，所有记录数据保持时间应不小于72小时。
B-6 缺相保护
补偿装置具有缺相保护功能，在发生缺相或中性线断线时，保护回路能实现速切。
B-7 控制器的工作电源及电压模拟量输入端应设有短路保护器件，当控制器内部发生短路故障时，该保护器件应可靠动作。
B-8 时钟误差
天天时钟误差应不大于1秒。

2.2 电器元件
补偿装置中的电器元件，涉及复合开关、半导体开关、空气开关、快速熔断器、电力电容器、避雷器、放电器、指示灯、均应符合《低压电器基本标准》（GB1497-85）、《低压并联电容器》（GB3963.1-89）、《自愈式低压并联电容器》（GB12747-91）。

2.2.1低压断路器开关（或刀闸开关）重要参数
1、额定电流：400A
2、额定短路分断能力：30 kA

2.2.2开关电器功能规定
2.2.2.1半导体开关电器
半导体开关响应时间小于5s，装置快速响应特性应满足无功负荷快速变化的补偿规定。
1、 半导体开关电器应具有过零投入、过零切除电容器组特性，投切过程不受电容器放电时间限制，涌流应限制在电容器额定电流的1.1倍以内。
2、 半导体开关电器应能承受1.2UN条件下的分断电压，不发生重击穿；
3、 半导体开关电器额定电流（有效值）应按不小于2.5倍单组电容器额定电流选取。
2.2.2.2复合开关电器
复合开关响应时间大于5s，小于60s，装置应满足对固定或缓慢变化无功负荷的补偿规定；切投电容器组时应具有一定的延时时间，延时时间应和电容器放电时间相协调，以保证电容器投入时其端子间的残余电压不高于额定电压的10%。
1、 复合开关电器投切过程应符合：1）半导体开关电器应具有电流过零开断电容器组特性，涌流为电容器额定电流的1.1倍以内；2）半导体开关电器应能承受1.2UN条件下的分断电压，不发生重击穿；3）半导体开关电器额定电流（有效值）应按不小于2.5倍单组电容器额定电流选取的规定。
2、 机械开关运营过程特性应符合：1）机械开关电器额定电流（有效值）应按不小于2倍单组电容器额定电流选取；2）机械开关电器开断电容器过程中主触点不得出现重击穿现象，在分闸过程中不应出现弹跳情况的规定。

2.2.3保护熔断器
1、 每组电容器组均应装设保护熔断器；
2、 熔断器额定工作电流（有效值）应按2～3倍单组电容器额定电流选取；
3、 熔断器开断短路电流能力应满足装置安全运营规定。

2.2.4低压电容器选用国家经贸委城、乡电网建设与改造指定生产厂家的产品，规定在桂林电容器厂、无锡电容器厂或欧洲、美国著名电容器厂家中选择。
1、 电容器接入电网处的运营电压为0.4kV；
2、 电容器运营中承受的长期工频过电压不大于1.1Un；
3、 电容器的过电压和过电流符合GB12747-91；
4、 电容器组的设计容量选择单台电容器的额定容量，在电容器额定容量系列的优先值中选取。
5、 带有串联电抗器的装置其电容器额定电压应考虑由串联电抗器引起的电压升高。
2.2.5 选用的低压开关应通过国家3C认证的产品。
2.2.6 CT精度不低于0.5级。

2.3 导线与接线端子
A 主电路导线（涉及中性线、接地线），应满足以下条件：
A-1 补偿装置中主电路导线的允许载流量应大于或等于最大工作电流的1.5倍。
A-2 主电路导线额定绝缘电压660V。
A-3 主电路导线使用铜质多股绝缘软导线，导线接头必须采用冷压接端头，与外接端子相连的多股导线也必须采用冷压接端头，并进行塘锡解决。

B 补偿装置中辅助电路的导线（涉及控制、测量、保护、信号回路的导线），应满足以下条件：
B-1 辅助电路的导线（除公用小母线）应使用截面大于或等于1.5mm2的多股绝缘软铜线，测量回路应使用截面大于或等于2.5mm2。
B-2 辅助电路导线连接应采用冷压接端头，端头采用铜质镀银。
B-3 辅助电路导线处，应有明显的标志，标明其特性位置和编号。

C 导线的颜色及排列
补偿装置中导线的颜色应符合国标的规定。

2.4接地保护
补偿装置中所有电器元件的金属外壳应可靠接地。

2.5 外观与结构
1、箱体内部紧固构件均采用不锈钢材料。
1）箱体外壳防护等级：≥IP54
箱体上的门应向外开，启动角度不小于90°，并设有定位装置。门应有缓冲的功能,并装有把手、暗闩和不宜被破坏、侵害的专用锁，箱体外无外露可拆卸的螺栓。
2）箱体应有足够的自然通风口和隔热措施，以保证在正常环境温度下，所有电器设备的运营温度不超过其最高允许温度。
3)补偿装置柜（箱）体应采用不锈钢材料制成，钢板厚度大于或等于1.5mm，胎架厚度大于或等于2mm，要有足够的强度和刚度。
4) 补偿装置柜（箱）体散热孔、穿线孔等应具有防小动物的措施。
5) 控制器中的紧固件和调整件应有紧固措施，保证在正常使用条件下不松动、不移位。
6) 控制器有外壳时，应有足够的强度，外壳应有接地端子，接地标志明显。
7) 控制器面板整洁美观，重要参数标志清楚，使用的印刷电路板及导线质量应符合有关标准。

2.6 电气间隙和爬电距离
1) 装置内的电器元件电气间隙和爬电距离应满足有关规定。
2) 装置内不同极性的裸露带电体之间，以及它们与外壳之间的电气间隙和爬电距离不小于表1之规定。

表1
额定绝缘电压U（V）
电气间隙mm
爬电距离mm
U≤60
5
5
60＜U≤300
6
10
300＜U≤660
8
14
660＜U≤800
10
20
800＜U≤1500
14
28

2.7 装置的介电强度
主电路和其直接连接的辅助电路能耐受表2规定的实验电压
表2
额定绝缘电压U（V）
实验电压（有效值） V
U≤60
1000
60＜U≤300
2023
300＜U≤660
2500
660＜U≤800
3000
800＜U≤1000
3500
1000＜U≤1500
3500

不与主回路直接连接的辅助电路能耐受表3规定的实验电压
表3
额定绝缘电压U（V）
实验电压（有效值） V
U≤12
250
12<U≤60
500
U＞60
2U+1000，但不小于1500

2.8 安全防护
1) 对直接触电的防护依靠装置自身的结构措施。
2) 装置的金属壳体、也许带电的金属件及规定接地的电器元件的金属底座（涉及应绝缘损坏也许会带电的金属件）与接地螺钉间具有可靠的电气连接，其与接地螺钉间的连接电阻值符合规程规定。
3) 接地保护导体的截面积不小于表4的规定值。
表4
相导线的截面积S
相应保护导体最小截面积
S ≤ 16
S
16 ＜ S ≤ 35
16
S ＞ 35
S/2

附表6 配变重要技术参数表
序号
项 目
技 术 参 数 要 求
1
变压器型式
干式电力变压器
2
高压相数
三相
3
低压相数
三相四线
4
额定容量 kVA
30
50
80
100
125
160
200
250
315
400
500
630
800
1000
1250
1600
5
高压分接范围 %
±5或±2×2.5
6
最高电压 kV
12
7
额定电流 A
1.73
2.89
3.64
5.77
7.22
9.24
11.55
14.43
18.2
23.1
28.9
36.4
46.2
57.7
72.2
92.4
8
额定频率 Hz
50
9
空载电流 %
0.8
0.75
0.7
0.65
0.65
0.6
0.6
0.5
0.45
0.4
0.4
0.4
0.4
0.4
0.3
0.3
10
空载损耗 W
100
130
180
200
240
280
340
400
480
570
680
810
980
1150
1360
1640
11
负载损耗 W
630/
600
910/
870
1310/1250
1580/1500
1890/1800
2310/2200
2730/2600
3200/3050
3830/3650
4520/4300
5410/5150
6200
7500
10300
12023
14500
12
总损耗 W
730/
700
1040/1000
1480/1430
1780/1700
2130/2040
2590/2480
3070/2940
3600/3450
4310/4130
5090/4870
6090/5780
7010
8480
11450
13360
16140
13
短路阻抗 %
4
4
4
4
4
4
4
4
4
4
4
4.5
4.5
4.5
4.5
4.5
14
噪声水平（声功率级） dB
50
50
52
52
54
54
56
56
58
58
60
60
62
62
65
65
15
噪声水平（声压级） dB
37
37
38
39
41
41
42
42
44
44
46
46
48
49
52
52
注：对于额定容量为500kVA 及以下的变压器，表中斜线上方的负载损耗值合用于Dyn11 联结组，斜线下方的负载损耗值合用于Yyn0 联结组；空载损耗实测值应无正偏差，负载损耗实测值允许偏差应在3%以内，总损耗实测值允许偏差应在3%以内，短路阻抗实测值允许偏差10%以内；噪声水平按国家标准《6kV～500 kV级电力变压器声级》（JB/T 10088-2023）给定的为声功率级值，在实际使用（测量）中应用声压级，上表提供国标中声功率级折算为声压级数值。《城市区域环境噪声标准》（GB 3096-1993）内数值为声压级。
