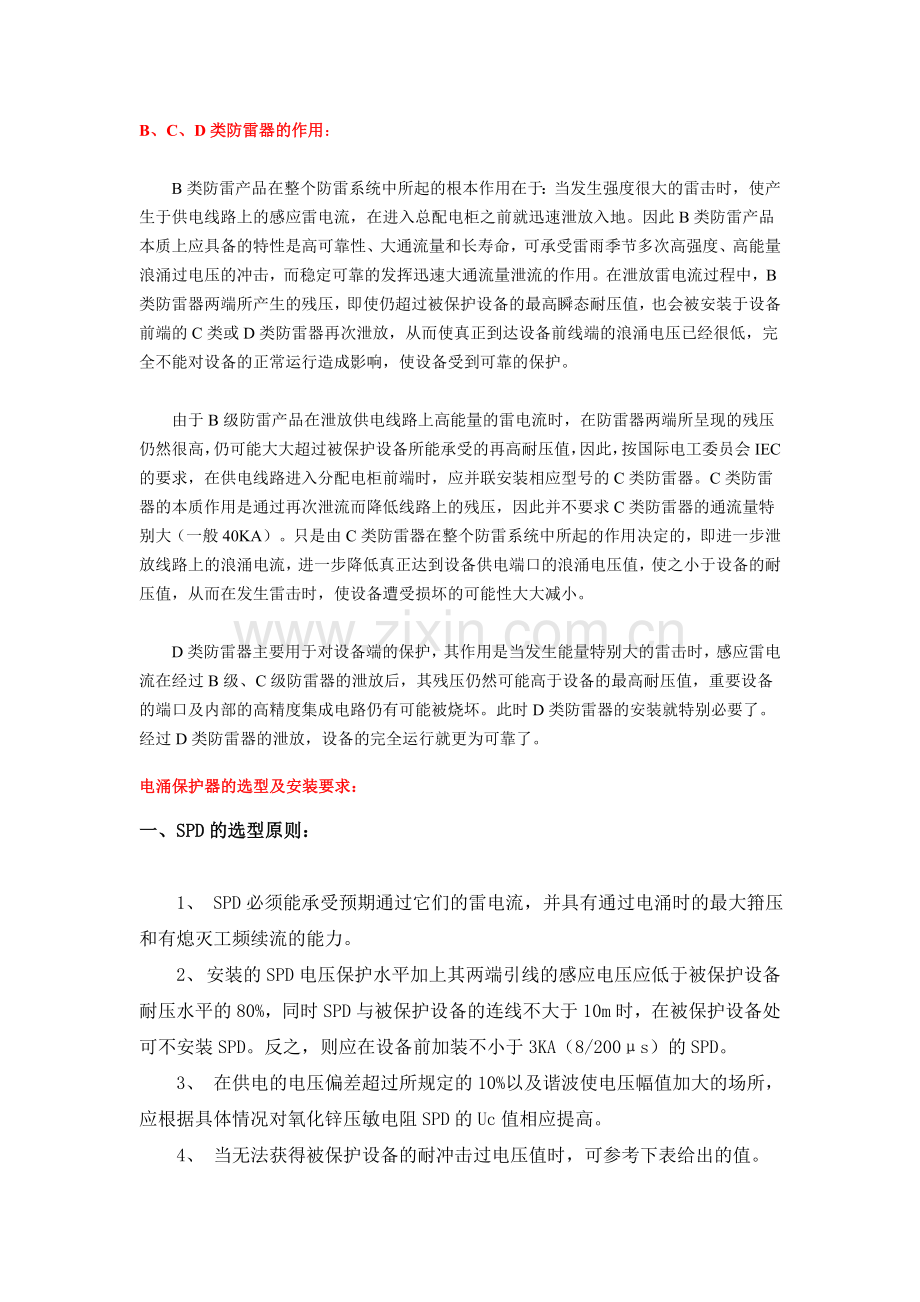

B、C、D类防雷器的作用.doc

B、C、D类防雷器的作用：B类防雷产品在整个防雷系统中所起的根本作用在于：当发生强度很大的雷击时，使产生于供电线路上的感应雷电流，在进入总配电柜之前就迅速泄放入地。因此B类防雷产品本质上应具备的特性是高可靠性、大通流量和长寿命，可承受雷雨季节多次高强度、高能量浪涌过电压的冲击，而稳定可靠的发挥迅速大通流量泄流的作用。在泄放雷电流过程中，B类防雷器两端所产生的残压，即使仍超过被保护设备的最高瞬态耐压值，也会被安装于设备前端的C类或D类防雷器再次泄放，从而使真正到达设备前线端的浪涌电压已经很低，完全不能对设备的正常运行造成影响，使设备受到可靠的保护。由于B级防雷产品在泄放供电线路上高能量的雷电流时，在防雷器两端所呈现的残压仍然很高，仍可能大大超过被保护设备所能承受的再高耐压值，因此，按国际电工委员会IEC的要求，在供电线路进入分配电柜前端时，应并联安装相应型号的C类防雷器。C类防雷器的本质作用是通过再次泄流而降低线路上的残压，因此并不要求C类防雷器的通流量特别大（一般40KA）。只是由C类防雷器在整个防雷系统中所起的作用决定的，即进一步泄放线路上的浪涌电流，进一步降低真正达到设备供电端口的浪涌电压值，使之小于设备的耐压值，从而在发生雷击时，使设备遭受损坏的可能性大大减小。D类防雷器主要用于对设备端的保护，其作用是当发生能量特别大的雷击时，感应雷电流在经过B级、C级防雷器的泄放后，其残压仍然可能高于设备的最高耐压值，重要设备的端口及内部的高精度集成电路仍有可能被烧坏。此时D类防雷器的安装就特别必要了。经过D类防雷器的泄放，设备的完全运行就更为可靠了。电涌保护器的选型及安装要求：一、SPD的选型原则：1、 SPD必须能承受预期通过它们的雷电流，并具有通过电涌时的最大箝压和有熄灭工频续流的能力。2、 安装的SPD电压保护水平加上其两端引线的感应电压应低于被保护设备耐压水平的80%，同时SPD与被保护设备的连线不大于10m时，在被保护设备处可不安装SPD。反之，则应在设备前加装不小于3KA（8/200s）的SPD。3、 在供电的电压偏差超过所规定的10%以及谐波使电压幅值加大的场所，应根据具体情况对氧化锌压敏电阻SPD的Uc值相应提高。4、 当无法获得被保护设备的耐冲击过电压值时，可参考下表给出的值。各种设备额定耐冲击电压值设备位置电源处的设备配电线路和最后分支线路设备用电设备特殊需要保护设备耐冲击过电压类别类类类类耐冲击电压额定值（KV）642.51.5注: 类需要将瞬态过电压限制到特定水平的设备；类-如家用电器、手提工具和类似负荷；类如配电盘，断路器，包括电缆、母线、分线盒、开关、插座等的布线系统，以及应用于工业设备和永久接至固定装置的电动机等的一些其它设备；类如计量仪表、一次线过流保护设备、波纹控制设置等。5、 在TN供电系统中，SPD一般采用“并联”方式安装，其最大持续运行电压Uc应不小于1.15Uo(Uo=220V,以下同)。6、 在TT供电系统中，SPD一般采用“3+1”方式安装，其最大持续运行电压Uc应不小于1.15Uo，也可采用“并联”方式安装，其最大持续运行电压Uc应不小于1.55Uo。7、 不清楚供电模式的情况下，可参照TT供电系统中的安装方式。二、SPD的安装原则：1、 在LPZ0-LPZ1区交界处，从室外引入的线路上安装的SPD，应选用符合级分类试验、也就是通过10/350s波形测试的产品。当建筑物已安装了防直击雷装置，或与其有电气连接的相邻建筑物安装了防直击雷装置时，每一相线和中性线对PE线之间SPD的冲击电流Iimp值不应小于12.5KA；采用3+1形式时，中性线与PE线间不宜小于50KA（10/350s）。当线路有屏蔽时，通过SPD的雷电流可按规范要求的30%来考虑。2、 在LPZ1-LPZ2区交界处，分配电盘处或UPS前端宜安装第二级SPD，应选用经II或III级分类试验的产品。其标称放电电流In值不宜小于5KA（8/20s）。3、 在重要的终端设备或精密敏感设备处，宜安装第三级SPD，可选用经II或III级分类试验的产品。其标称放电电流In值不宜小于3KA（8/20s）。4、 当在线路上多处安装SPD时，电压开关型SPD与限压型SPD之间的线路长度不宜小于10m，限压型SPD之间的线路长度不宜小于5m。如果因场地局限达不到上述要求时，可在两级SPD间加装合适的退藕电感（对将放电间隙和压敏电阻组合在一起的复合型SPD，若这两者之间已有配合措施，不用额外加装退耦器件）。5、 在LPZ0-LPZ1区交界处，SPD两端连接导体的铜线截面不宜小于16mm2；在其后防雷区交界处安装的SPD其连接导体的铜线截面不宜小于6mm2。SPD两端的引线应尽可能短，如果条件允许可采用凯文接线方式。6、 安装在电路上的SPD，其前端应加装空气开关或熔丝等过电流保护装置。7、 受SPD保护的线路应与进线及地线保持足够的安全距离，避免线路二次感应现象的发生。8、 在天馈线、信号传输线、控制线、视频线等线路及设备端口安装的SPD其传输性能应满足信息设备的传输要求。
