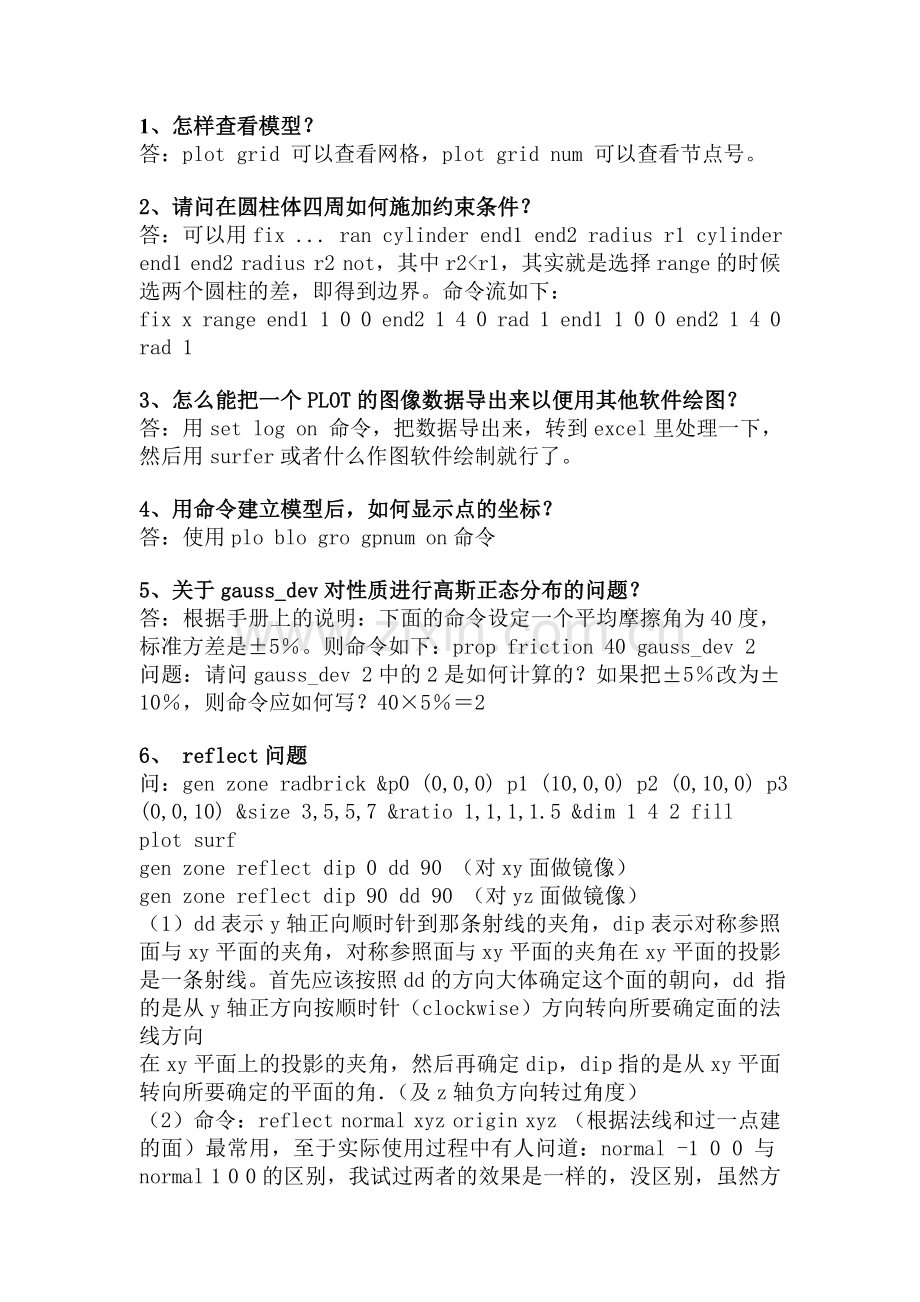

1、怎样查看模型？
答：plot grid 可以查看网格，plot grid num 可以查看节点号。

2、请问在圆柱体四周如何施加约束条件？
答：可以用fix ... ran cylinder end1 end2 radius r1 cylinder end1 end2 radius r2 not，其中r2<r1，其实就是选择range的时候选两个圆柱的差，即得到边界。命令流如下：
fix x range end1 1 0 0 end2 1 4 0 rad 1 end1 1 0 0 end2 1 4 0 rad 1

3、怎么能把一个PLOT的图像数据导出来以便用其他软件绘图？
答：用set log on 命令，把数据导出来，转到excel里处理一下，然后用surfer或者什么作图软件绘制就行了。

4、用命令建立模型后，如何显示点的坐标？
答：使用plo blo gro gpnum on命令

5、关于gauss_dev对性质进行高斯正态分布的问题？
答：根据手册上的说明：下面的命令设定一个平均摩擦角为40度，标准方差是±5％。则命令如下：prop friction 40 gauss_dev 2
问题：请问gauss_dev 2中的2是如何计算的？如果把±5％改为±10％，则命令应如何写？40×5％＝2

6、 reflect问题
问：gen zone radbrick &p0 (0,0,0) p1 (10,0,0) p2 (0,10,0) p3 (0,0,10) &size 3,5,5,7 &ratio 1,1,1,1.5 &dim 1 4 2 fill
plot surf
gen zone reflect dip 0 dd 90 （对xy面做镜像）
gen zone reflect dip 90 dd 90 （对yz面做镜像）
（1）dd表示y轴正向顺时针到那条射线的夹角，dip表示对称参照面与xy平面的夹角，对称参照面与xy平面的夹角在xy平面的投影是一条射线。首先应该按照dd的方向大体确定这个面的朝向，dd 指的是从y轴正方向按顺时针（clockwise）方向转向所要确定面的法线方向
在xy平面上的投影的夹角，然后再确定dip，dip指的是从xy平面转向所要确定的平面的角．（及z轴负方向转过角度）
（2）命令：reflect normal xyz origin xyz （根据法线和过一点建的面）最常用，至于实际使用过程中有人问道：normal -1 0 0 与normal 1 0 0的区别，我试过两者的效果是一样的，没区别，虽然方向不同，但表达的是同一个面。

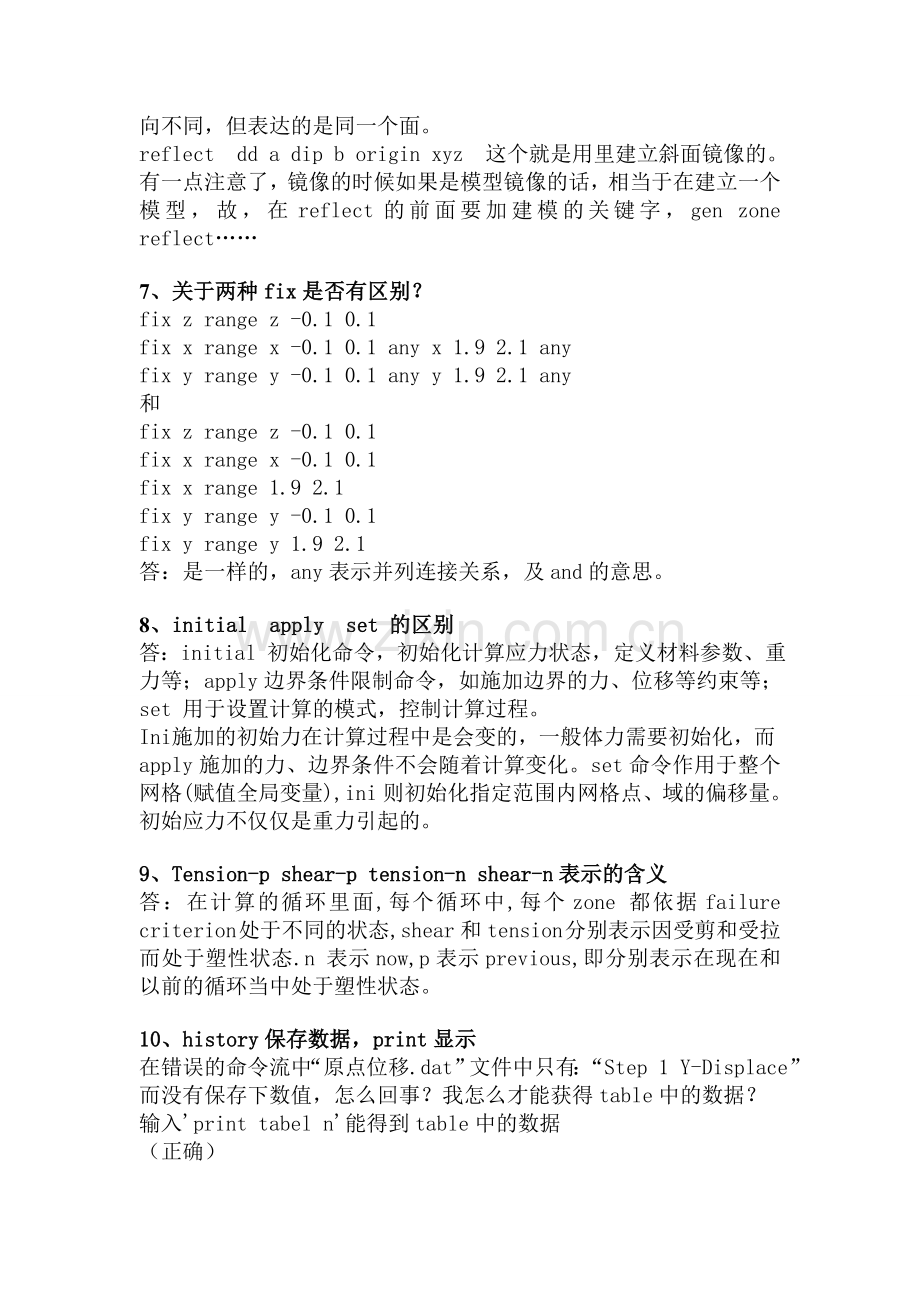

reflect dd a dip b origin xyz 这个就是用里建立斜面镜像的。
有一点注意了，镜像的时候如果是模型镜像的话，相当于在建立一个模型，故，在reflect的前面要加建模的关键字，gen zone reflect……

7、 关于两种fix是否有区别？
fix z range z -0.1 0.1
fix x range x -0.1 0.1 any x 1.9 2.1 any
fix y range y -0.1 0.1 any y 1.9 2.1 any
和
fix z range z -0.1 0.1
fix x range x -0.1 0.1
fix x range 1.9 2.1
fix y range y -0.1 0.1
fix y range y 1.9 2.1
答：是一样的，any表示并列连接关系，及and的意思。

8、 initial apply set 的区别
答：initial 初始化命令，初始化计算应力状态，定义材料参数、重力等；apply边界条件限制命令，如施加边界的力、位移等约束等；set 用于设置计算的模式，控制计算过程。
Ini 施加的初始力在计算过程中是会变的，一般体力需要初始化，而apply施加的力、边界条件不会随着计算变化。set命令作用于整个网格(赋值全局变量),ini则初始化指定范围内网格点、域的偏移量。初始应力不仅仅是重力引起的。

9、Tension-p shear-p tension-n shear-n表示的含义
答：在计算的循环里面,每个循环中,每个zone 都依据failure criterion 处于不同的状态,shear和tension 分别表示因受剪和受拉而处于塑性状态.n 表示now,p表示previous,即分别表示在现在和以前的循环当中处于塑性状态。

10、history保存数据，print显示
在错误的命令流中“原点位移.dat”文件中只有：“Step 1 Y-Displace”
而没有保存下数值，怎么回事？我怎么才能获得table中的数据？
输入'print tabel n'能得到table中的数据
（正确）
hist gp ydisp 0,0,0
hist zone syy 0,1,0
hist zone syy 1,1,0
step 3000
hist write 1 file 原点位移.dat
hist write 2 file 中部单元应力.dat
hist write 3 file 边缘单元应力.dat
hist write 1 table 1
hist write 2 table 2
hist write 3 table 3
hist write 2 3 vs 1 file 单压.dat
（错误）
hist gp ydisp 0,0,0
hist zone syy 0,1,0
hist zone syy 1,1,0
hist write 1 file 原点位移.dat
hist write 2 file 中部单元应力.dat
hist write 3 file 边缘单元应力.dat
hist write 1 table 1
hist write 2 table 2
hist write 3 table 3
hist write 2 3 vs 1 file 单压.dat
step 3000

11、plot显示x、y坐标图
hist n 1
hist gp ydisp 0,0,0
hist ax_str
hist gp xdisp 1,1,0
step 1500
plot hist 2 vs -1 ;axial stress vs axial disp.
plot hist 3 vs -1 ; circumferential disp. vs axial disp
答：那2是不是代表hist gp ydisp 0,0,0，而-1 指得是hist gp ydisp 0,0,0为什么不是1而是负值？
1) 在plot hist m vs n的形式里,m代表y轴,n代表x轴(不管m,n的正负);
2) "-"表示对其值作"mirror",如果大家使用AUTOCAD的话就明白"mirror"的含义了,比如上面的 hist 1 gp ydisp的值是0~100,那么vs -1就变成-100~0.以此类推.
3) 要这么做主要是为了符合岩土工程的习惯需要,例如桩载荷试验曲线,沉降曲线等都不是画在第一象限内。

12、 关于water.fis的命令注释（设置地下水位）
答：（1）water.fis的功能是设置地下水位面，在二维计算中，通过water table命令即可设置水位线，在三维计算中由于地下水位是面，因此需要作一些插值运算，以便形成水位面。这个FISH程序包含三个函数parm,aux1和aux2。parm用来设定水位的边值，即设置水位的区域，aux1插值计算等值线的点，aux2调用aux1的计算结果，使用FLAC3D命令形成水位面。
（2）首先设置参数值，然后定义一个table.
def parm
nptab1=7
nprof=10
end
parm

table 1 (12 0) (18.25 12.5) (25 17) (35 21) (50 24) (75 25) (150 25)
产生table1，包含7组数据点。
3) 在解释的两个FISH函数之前，对table,xtable,ytable作一些总的说明。water.fis程序反复使用了这三个变量，理解了这三个变量的含义，water.fis这段程序就解决了大半问题了。
Itasca 的所有软件都使用了相同的数据结构储存数据，称之为链表结构，类似于关系型数据库中的数据链接方法。如果有数据结构的知识，或掌握关系型数据库的SQL 语言，这三个变量的含义就不难理解了，只不过这个操作与真正的数据库操作相比，只有两个数据变量x,y。我用数据库的术语作解释：table 就是产生一个“表”，xtable,ytable的作用就是产生一个新表(Create)以及对表中的数据进行取出(Select)、插入(Insert)、替换(Update)操作.
4）FISH函数aux1的作用是在table 1的基础上产生出另外个table，table的ID 从11到17，每个table有10个数据集。alfa的计算方法是为适合(fit)曲面而采用的坐标点算法。
def aux1
loop n(1,nptab1)
rr=xtable(1,n)
zz=ytable(1,n)
loop k(1,nprof)
case_of k
alfa=0.5*(pi+.1)*float(k-2)/float(nprof-2)
xtable(n+10,k)=rr*cos(alfa)
ytable(n+10,k)=rr*sin(alfa)
case 1
xtable(n+10,k)=rr
ytable(n+10,k)=-40.0
case 2
xtable(n+10,k)=rr
ytable(n+10,k)=0.0
end_case
end_loop
end_loop
end
aux1
当执行这个FISH函数后，生成(nptab1+10,nprof)组数据，这些数据为Aux2调用。注意：本段程序产生的数据是为那个特定的曲面边坡制作的，不是一个general purpose的LIB
5）FISH函数aux2的作用是使用WATER TABLE face命令产生水 面，把table 1的ytable值作为z坐标，aux1产生的数据作为x,y坐标。
def aux2
command
set grav 0 0 -10
water dens 1000
end_command
loop n(1,nptab1-1)
loop k (1,nprof-1)
xx1=xtable(n+10,k)
yy1=ytable(n+10,k)
zz1=ytable(1,n)
xx2=xtable(n+10,k+1)
yy2=ytable(n+10,k+1)
zz2=zz1
xx3=xtable(n+11,k+1)
yy3=ytable(n+11,k+1)
zz3=ytable(1,n+1)
xx4=xtable(n+11,k)
yy4=ytable(n+11,k)
zz4=zz3
command
WATER TABLE face xx1,yy1,zz1 xx2,yy2,zz2 xx3,yy3,zz3
WATER TABLE face xx1,yy1,zz1 xx3,yy3,zz3 xx4,yy4,zz4
end_command
end_loop
end_loop
end
aux2

13、 FLAC结果数据的导出
pl set back white ;设置背景
set plot bitmap size (800,510) ;设置图片大小
plot set caption size 37 ; 设置图例数字大小 (default=35 范围10-50)
mainwin size 1 1 position 0 0.8 ; command window
plot set window size 0.8 0.8 position 0.1 0.0 ; graphics window
plot set center 100 0 40
根据情况更改

14、一段fish命令的解释
def aux1 定义函数
loop n(1,nptab1) 开始一个循环，从1循环到变量nptab1
rr=xtable(1,n) 从table 1 的x列中读第n个数付给变量rr
zz=ytable(1,n) 从table 1 的y列中读第n个数付给变量zz
loop k(1,nprof) 开始第二个循环，从1循环到变量nprof
case_of k 下面是一个选择结构，利用变量k判断
alfa=0.5*(pi+.1)*float(k-2)/float(nprof-2)
xtable(n+10,k)=rr*cos(alfa)
ytable(n+10,k)=rr*sin(alfa)
case 1 当k＝1的时候执行下面语句
xtable(n+10,k)=rr table n+10的x列第k个值等于变量rr
ytable(n+10,k)=-40.0 table n+10的y列第k个值等于变量-40
case 2 当k＝2的时候执行下面语句
xtable(n+10,k)=rr table n+10的x列第k个值等于变量rr
ytable(n+10,k)=0.0 table n+10的y列第k个值等于变量0
end_case 结束选择结构
end_loop 结束第二个循环
end_loop 结束第一个循环
end 函数定义结束
aux1 执行什么定义的函数

15、有关命令的解释
（1）apply nvel 0.1 plane dip 60 dd 270 range left_boun
apply 施加边界条件，plane法向速度为0.1，plane 面的位置：倾角60（在xoy平面从-Z轴方向逆时针旋转），dd 走向270度，从+y方向绕z轴顺时针旋转；
（2） ini szz -5e4 grad 0 0 -1e4
ini 初始边界条件，szz=-5e4+x*0+y*0+-z*-1e4,注：-5e4是range范围起点坐标的SZZ值，x,y,z所施加应力网格点的坐标。

16、渗流示例
;------------------------------参数部分
bulk modulus, K 390 MPa 体积模量（土质比较硬）
shear modulus, G 280 MPa 剪切模量
soil dry density, ρd 1200 kg/m3 土的密度
water density, ρw 1000 kg/m3 水的密度
wall density, ρwal 1500 kg/m3 档土墙的密度
permeability, k 10−12 m2/Pa-s 渗透系数
porosity, n 0.3 孔隙率
fluid bulk modulus, Kf 2.0 GPa 流体的体积模量
;-----------------------以下是命令流
;------------------------------------------------------
; Excavation in a saturated soil
;------------------------------------------------------
config fluid ;设置流体算法
; --- geometrical model --- 建立模型
gen zone brick p1 12 0 0 p2 0 12 0 p3 0 0 12 size 12 12 12 rat 1 1 1
group soil ;设置土组
group excavate range x 0 4 y 0 4 z 0 5 ;设置开挖范围组
group wal1 range x 4 5 y 0 5 z 0 7 ; 设置档土墙 1 组
group wal2 range x 0 4 y 4 5 z 0 7 ;设置档土墙 2 组
group wall range group wal1 any group wal2 any ;档土墙1 和2 合并为一个档土墙组
; --- fluid flow model --- 流体模型
model fl_iso ;各项同性流体
prop perm 1e-12 poro 0.3 ;设置渗透系数和？？比 or ？？率
ini fdensity 1e3 ; 初始化水密度
ini fmod 2.0e9 ftens -1e-3 ; 初始化水的体积模量 及 ？？
model fl_null range group excavate ; 开挖部分没有水流
model fl_null range group wall ;档土墙 不渗水
ini pp 0 grad 0 0 1e4 ;初始化孔隙水压力
fix pp range z -0.1 0.1 ;约束 应该是整个模型的底部吧？
fix pp range x -0.1 4.1 y -0.1 4.1 z 4.9 5.1 ;开挖部分也给约束住了，而其他的地方不管
; --- mechanical model --- 力学模型
model elas ; 弹塑性
prop bul 3.9e6 shea 2.8e6 ;设置体积模量和 剪切模量，这两个必须，有一次我只设置了体积模量，就错的一塌糊涂
model null range group excavate ;力学模型的开挖
ini density 1.2e3 ;初始化密度 ，应该是土的密度
ini density 1.5e3 range group wall ;初始化墙（档土墙）的密度，
fix x range x -.1 .1 ;施加约束，据说差分法约束0 的时候，必须取一个-0.1<0<0.1,范围
fix x range x 11.9 12.1 ;施加约束，或者叫做边界条件
fix y range y -.1 .1 ;施加约束
fix y range y 11.9 12.1
fix z range z 11.9 12.1
; initial total stresses 出世总应力
ini szz 0 grad 0 0 -1.5e4 ;z方向的应力大一些
ini sxx 0 grad 0 0 -1.2e4 ;水平方向的，小一些
ini syy 0 grad 0 0 -1.2e4 ;
apply nstress 0 grad 0 0 -1.2e4 range x 0.0 4.0 y 3.9 4.1 z 0.0 5.0
apply nstress 0 grad 0 0 -1.2e4 range x 3.9 4.1 y 0.0 4.0 z 0.0 5.0
apply nstress -7.5e4 range x 0.0 4.0 y 0.0 4.0 z 4.9 5.1
; --- setting --- 设置
set gravity 0 0 10 ;设置重力加速度
; --- initial state --- ;初始化状态
solve force 1 ; check initial equilibrium 求解平衡
; --- histories --- 记录
set hist_rep 40 ;记录步为40
hist fltime ;记录时间
hist gp pp 0 0 6 ;记录某点的孔隙水压力
hist gp xdis 4 0 0 ;水平位移
hist gp xdis 4 0 2 ;记录水平位移
hist gp xdis 4 2 0
hist gp zdis 0 0 5 ;记录竖向位移
hist gp zdis 2 0 5
hist gp zdis 4 0 5
hist gp zdis 2 2 5
hist gp zdis 4 2 5
hist gp zdis 4 4 5
hist gp zdis 10 0 1
hist gp zdis 10 0 2
;
; --- excavation --- 开挖
set fluid off ;关闭水
; apply pore pressure at walls 在墙上施加孔隙水压力
apply nstress 0 grad 0 0 -1.e4 range x 0.0 4.0 y 3.9 4.1 z 0.0 5.0
apply nstress 0 grad 0 0 -1.e4 range x 3.9 4.1 y 0.0 4.0 z 0.0 5.0
apply nstress -5.e4 range x 0.0 4.0 y 0.0 4.0 z 4.9 5.1
solve ;force 1 ;求解
save exc1.sav ; 保存
;
; --- drainage --- 排水
apply remove nstress ;撤掉刚才的压力
def relaxsetup ;定义一个释放 函数的参数
step0 = step
end
relaxsetup ;调用
def relax ;定义一个释放函数
rstep = step - step0
if rstep < ncyc then
relax=1.0-(float(rstep)/float(ncyc))
else
relax = 0.0
endif
end ;结束
set ncyc = 1000 ;先赋值，随后调用
apply nstress 0 grad 0 0 -1.e4 hist relax &
range x 0.0 4.0 y 3.9 4.1 z 0.0 5.0
apply nstress 0 grad 0 0 -1.e4 hist relax &
range x 3.9 4.1 y 0.0 4.0 z 0.0 5.0
apply nstress -5.e4 hist relax &
range x 0.0 4.0 y 0.0 4.0 z 4.9 5.1
cyc ncyc
solve ;求解
save exc2.sav ;保存
；
; --- percolation --- 渗透
set fluid on ;设置水算法
fix pp 0 range x -0.1 4.1 y -0.1 4.1 z 4.9 5.1 ;施加孔隙水压力
cyc 9000 ;循环
save exc3.sav ;保存
plot create excav ;建立一个显示的视图 一下内容都是显示内容
plot set rot 200 0 195
plot set cent 6 6 6
plot set dist 39.18
plot set magn 0.8
plot set plane ori 0 0 0 normal 0 -1 0
plot add cont pp out on
plot add block group lgra range group wall
plot add cont pp int 10000 max 110000 range x 0 4 y 0 4 z 5 7
plot add flow plane
plot show
Ret

17、 用什么命令可以位移图中显示最大位移点的坐标？
答：用fish编了一个，算法好像有点烦，不过目的可以实现
你可以参考一下。
def get_gp_maxdisp
gp0_disp = gp_xdisp(gp_head)*gp_xdisp(gp_head)
gp0_disp = gp0_disp + gp_ydisp(gp_head)*gp_ydisp(gp_head)
gp0_disp = gp0_disp + gp_zdisp(gp_head)*gp_zdisp(gp_head)
gp0_disp = sqrt(gp0_disp)
p_gp=gp_head
;找最大值
loop while p_gp # null
gp_disp = gp_xdisp(p_gp)*gp_xdisp(p_gp)
gp_disp = gp_disp + gp_ydisp(p_gp)*gp_ydisp(p_gp)
gp_disp = gp_disp + gp_zdisp(p_gp)*gp_zdisp(p_gp)
gp_disp = sqrt(gp_disp)
if gp_disp>gp0_disp
gp0_disp=gp_disp
endif
p_gp = gp_next(p_gp)
endloop
;找最大值的坐标
p_gp=gp_head
ss=0
loop while p_gp # null
gp_disp = gp_xdisp(p_gp)*gp_xdisp(p_gp)
gp_disp = gp_disp + gp_ydisp(p_gp)*gp_ydisp(p_gp)
gp_disp = gp_disp + gp_zdisp(p_gp)*gp_zdisp(p_gp)
gp_disp = sqrt(gp_disp)
if gp_disp=gp0_disp
ss=ss+1
xtable(1,ss)=gp_xpos(p_gp)
ytable(1,ss)=gp_ypos(p_gp)
endif
p_gp = gp_next(p_gp)
endloop
end
get_gp_maxdisp

18、 如何显示计算后模型的变形状态？
答：pl sk magfac **(一个放大的数字)

19、如何查看剖面上任一点的位移值
答：print gp disp range x() y( ) z( )或 print gp disp range id
plot gp disp range x() y( ) z( )或 plot gp disp range id

20、group命令划分斜面
答：group groupname colour range plane above dd ** dip ** origin *** plane below dd ** dip ** origin ***
dd 和dip就是两个斜面的倾向和倾角,origin是这个斜面通过的某个点,这个命令就可以group两个斜面间的区域

21、ansys导入flac的时候，如何划分一下group
答：在ansys中对不同group用不同的材料号（mat）定义，再用ansys2flac之类的程序转换成flac的.dat 文件就可，group自动生成。

22、 fix x y z range x -0.1 0.1 ..........................a
fix x range x -0.1 0.1................................b
请问a式与b式有何区别？
答：a 表示 在x=0 这个平面 是固定的
b 表示在x=0 这个平面 只x方向不能发生运动。

23、如何知道每个单元的ID？
答：用鼠标双击单元的表面，可以知道单元的ID和坐标。

24、如何进行切片？
答：plo set plane ori (点坐标) norm (法向矢量)
plo con sz plane (显示z方向应力的切片)
这两行命令，用来显示指定面上的位移变化云图（把第二行改改，还可以显示应力云图，等其他）；
plot con syy y向应力云图
plot con szz outline on z向应力云图加显示网格
plot con szz effective on z向有效应力
plot con szz inter 1e4 云图显示增量（后面的值越小，图上颜色条带就越细，）
plot con szz min -10e4 显示最小值，图上小于这个数的值都用同一色表示
plot con szz max 10e4 显示最大值，图上大于这个数的值都用同一色表示
plot fip outside on 显示力的箭头
现在看边界，如果是不动面，用fix x range…如果边界带速率，或位移用ini…
set grav 0 0，-9.81
ini dens 1000
设置重力就一定要设置密度，不考虑重力就不要设计密度。两者共存的，设计程序的时候一定要记的。
set mech force 50
solve
用SET命令设定了最大不平衡力的上限值为50N，即：计算的最大不平衡力一旦小于此值，我们便人为模型达到了平衡状态。求解过程终止。设置这个目的是在一定精度要求下，加快计算（值越大，算的量越少，花的时间也越少）。

25、如何在程序中进行暂停，并可恢复计算？
答：在命令中加入pause命令，用continue进行继续。
在我们分步求解中想得到某一个过程中的结果，不用等到全求完，还可以在分布求解错误的时候就进行改正，而不是等到结果出来。

26、如何跳过某个计算步？
答：在计算中按空格键跳过本次计算，自动进入下一步

27、Fish是什么东西？Fish是否一定要学？
答：是FLAC3D的内置语言，可以用来进行参数化模型、完成命令本身不能进行的功能。Fish可以不用学，需要的时候查Mannual获得需要的变量就可以了。

28、如何调用一些可选模块？
答：config dyn (fluid, creep, cppudm)

29、range的命令：
①取圆球面的范围，就是同一个中心，不同半径之间夹的那一部分，用在给球面施加力，约束时用该命令，命令：
range annulus center xyz（中心坐标）radius r1 r2（两半径），想要表达的是球面时，r1r2取值相差小点即可，如radius 2.9 3.1 这时范围就是半径为3的面。
②圆柱的环面施加力或约束时也用到该命令。
range cylinder end1 xyz end2 xyz radius r(end是表示柱体断面的中心点坐标)
range plane above 表示的是z大于0的上部结构
range plane blow 表示的是z小于0的下部结构
range dd a dip b origin xyz 表示的是走向角度a，倾向角度b的面
dd表示，当面与xoy面相交时的垂线与y轴正向的夹角，顺为正，说白话，就是面的指向方向面是朝那个方向的意思。
dip面与xoy面的夹角，与z轴负向为正，origin表示面经过xyz点；
range normal xyz 法线方向为xyz的面
range not 没试用过（范围外的东西，想想用到圆上取范围非常好）。

30、如何调用FISH文件？
答：新手调用FISH文件出错的原因：是：文件名为 fishcall.fis.txt(因为在记事本里这个txt的后缀是默认的）。修改方法是：将 fishcall.fis.txt里面的内容全部复制到新的记事本里，再按保存，保存时候将保存类型改为所有文件(*,*),这时你便可在文件名栏内输入 fishcall.fis，类型也就正确了。

31、问a式与b式有何区别？
答：fix x y z range x -0.1 0.1 ..........................a
fix x range x -0.1 0.1................................b
a 表示 在x=0 这个平面 是固定的；
b 表示在x=0 这个平面 只x方向不能发生运动。

32、如何查看各个时段不平衡力的具体数值？
答：采用his来记录计算，包括位移应力等 命令his unbal；
his gp(zone) zdis range (0 0 0) 或者id=？；
导出数据命令his write n vs m begin 时步 end 时步+ file filename.his
n表示纪录的id m表示时步；
要导出不平衡力的具体数值
his unbal
step 100000 or solve
his write 1 vs step begin 1 end 1000 file 123.his
使用上述命令就可以查看各个时步下的不平衡力的具体数值。

33、如何显示变形轮廓线的命令？
plo ske magf 10 其中10为放大系数

34、怎样查看模型的矢量图？
pl grid vel (disp) red
plo blo gro可以看到不同的group的颜色分布（看模型的样子）；
plo gpfix red sk 看模型的边界情况
plo fap red sk 看模型的体力分布
plo con dis (xdis, ydis, zdis) 看模型的云图：位移
plo con sz (sy, sx, sxy, syz, sxz) 看模型的云图：应力
plo dis (xdis, ydis, zdis) 看模型的矢量图
plo info 看模型有多少单元、节点
plot grid 可以查看网格，plot grid num 可以查看节点号。
plot fix 查看边界条件
plot grid mark 查看预先留设的开挖边界
pl syy (sxx xdis ydis sig1..
