LED大屏维护总结.doc

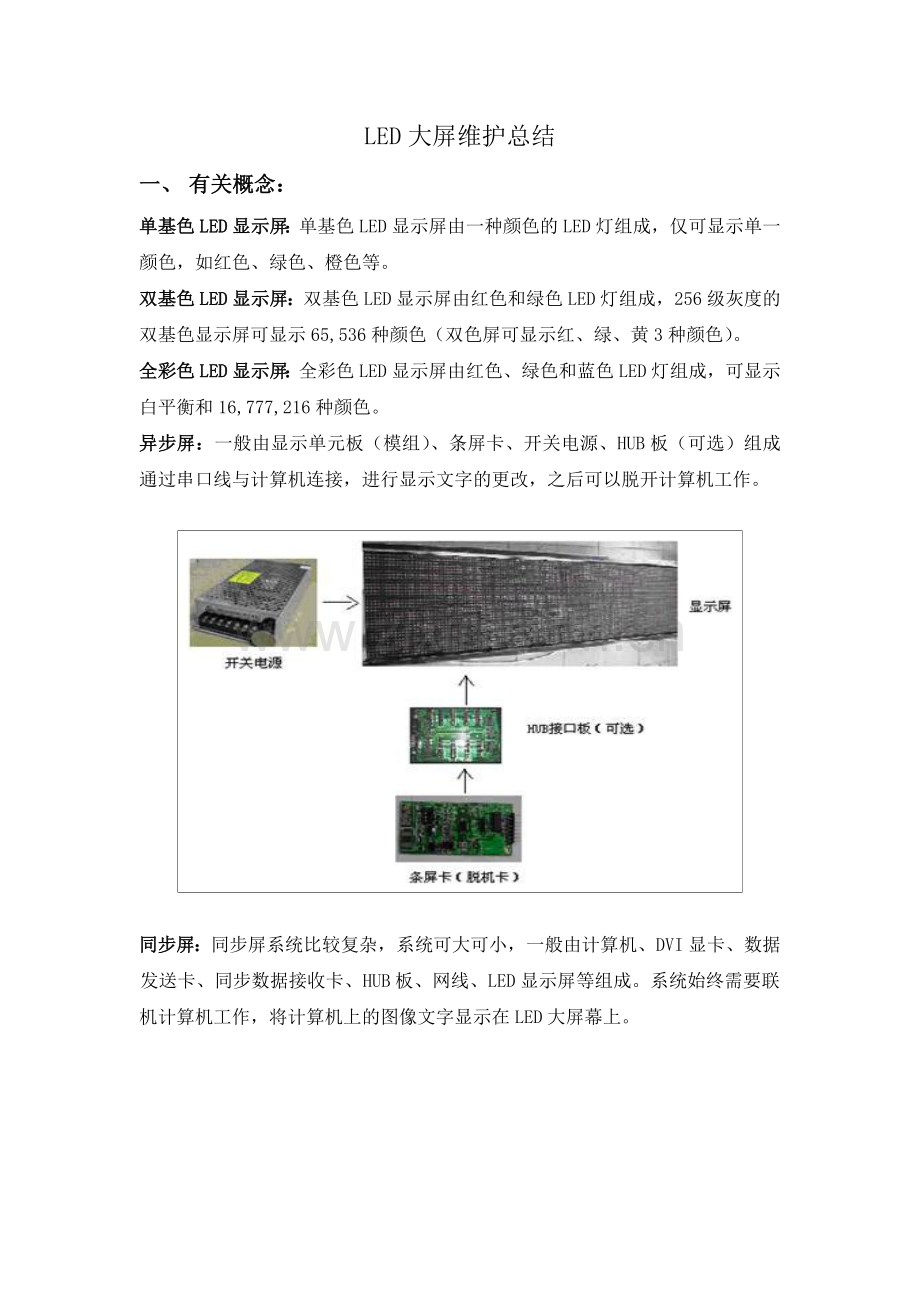

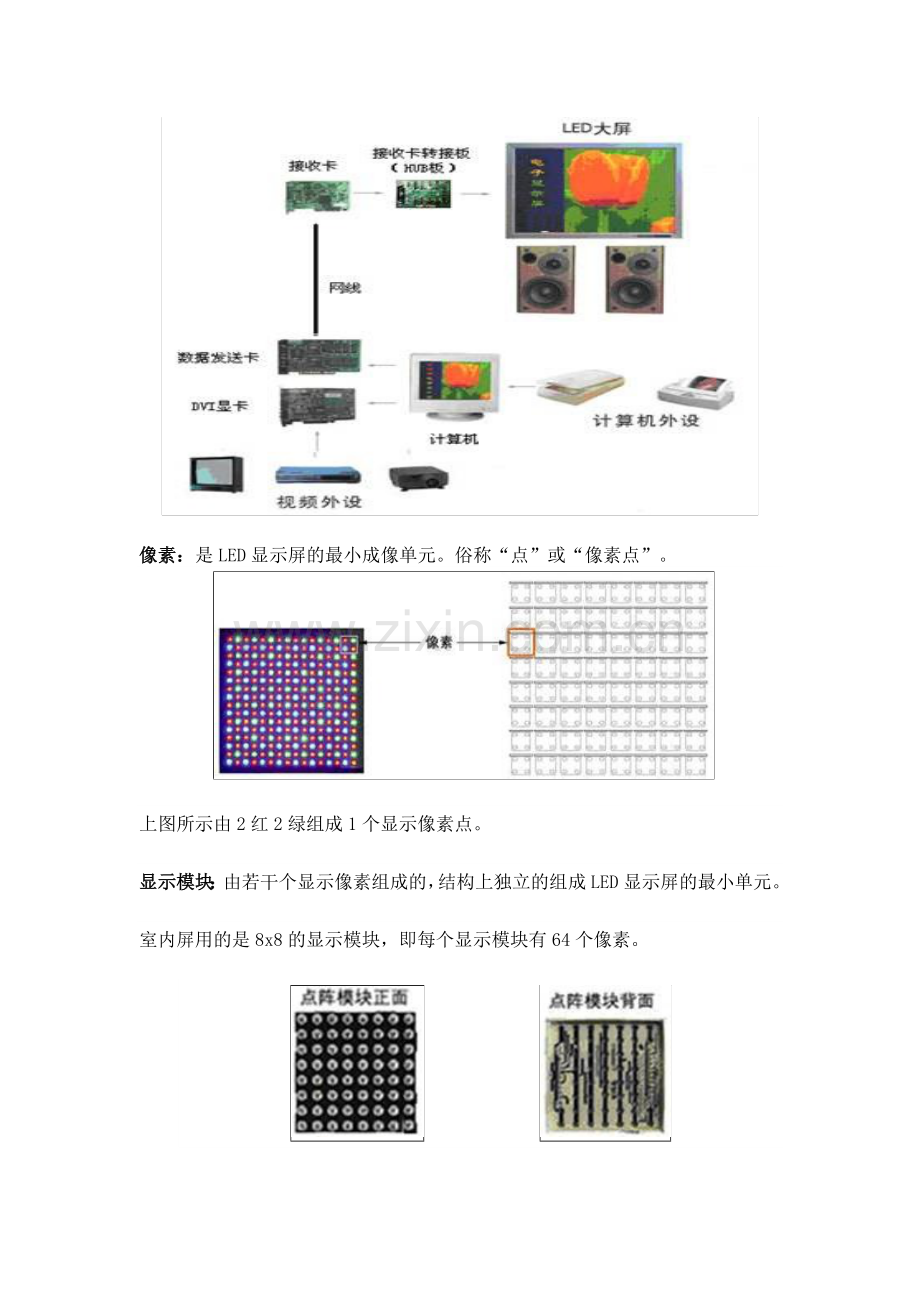

LED大屏维护总结一、 有关概念：单基色LED显示屏：单基色LED显示屏由一种颜色的LED灯组成，仅可显示单一颜色，如红色、绿色、橙色等。双基色LED显示屏：双基色LED显示屏由红色和绿色LED灯组成，256级灰度的双基色显示屏可显示65,536种颜色（双色屏可显示红、绿、黄3种颜色）。全彩色LED显示屏：全彩色LED显示屏由红色、绿色和蓝色LED灯组成，可显示白平衡和16,777,216种颜色。异步屏：一般由显示单元板（模组）、条屏卡、开关电源、HUB板（可选）组成通过串口线与计算机连接，进行显示文字的更改，之后可以脱开计算机工作。同步屏：同步屏系统比较复杂，系统可大可小，一般由计算机、DVI显卡、数据发送卡、同步数据接收卡、HUB板、网线、LED显示屏等组成。系统始终需要联机计算机工作，将计算机上的图像文字显示在LED大屏幕上。像素：是LED显示屏的最小成像单元。俗称“点”或“像素点”。 上图所示由2红2绿组成1个显示像素点。显示模块：由若干个显示像素组成的，结构上独立的组成LED显示屏的最小单元。室内屏用的是8x8的显示模块，即每个显示模块有64个像素。 室外屏使用的是单个的灯珠，通常由1-3个相同或不同颜色的灯珠组成模块的一个像素点。 如上面右图的室外屏模组就是由2个红色灯珠组成1个显示像素点。显示模组：由电路及安装结构确定的并具有显示功能的组成LED显示屏的独立单元。简单说就是为便于组装和显示，出厂的半成品通常是以显示模组形式提供的，将多个显示模块加显示驱动做在一起。室内屏俗称“单元板”；室外屏俗称“模组”，再将若干个模组加上机箱、风扇、电源等构在一起成为“箱体”，多用于大型的全彩屏。室内屏一般用： P3P4P5P6P7等，P4是一种型号规格，P就是点间距，4是4mm，P4就是点间距4mm的LED显示屏。LED显示P3/P4/P5/P6/P7.62/P8等型号规格，点间距越小效果越好。室外屏一般用：P10P12P16P20等。二、 灵星雨控制系统设置发送卡设置：打开演播室软件点“设置”菜单，选 “软件设置”，然后直接在键盘键入五个小写英文字母“linsn”，弹出密码窗输入密码“168”确定就可进入到“设置硬件参数”的界面。然后进“发送卡”把显示模式选中所用的模式，保存到发送卡。然后进行显卡设置：右键鼠标进入到显卡的“属性”点“设置”进高级选项中打开控制中心，然后在设置多个显示器功能中选择复制模式。观察发送卡数据灯（绿灯）快速闪烁即可。接收卡设置：进入到“设置硬件参数”的界面。然后进“接收卡”作“智能设置”（具体操作详见LED控制系统使用手册），需要注意的是：（1）发送卡要从U口输出网线给接收卡（如用D口输出网线则智能设置是没有变化的。），（2）显卡不能选扩展到第二监视器。（3）接收卡的控制范围由四个方面来决定：LED刷新频率；灰度级别；扫描移位时钟；屏体的扫描方式。LED刷新频率和灰度级别越大接收卡带的宽度就越窄，而扫描移位时钟越大则宽度越大，但扫描移位时钟不是无限制加大的，如屏体出现闪点则说明该屏时钟上得太高。而接收卡控制的高度是由屏体的扫描方式来定的（单指灯板左右级连，如为上下级连则相反。），如全彩8扫每区8行，灯板级连从右到左，【接收卡有16组红绿蓝（全彩）数据，有32组红绿（双色）数据，每区几行是指一组红绿蓝数据带的行高。（单指灯板左右级连）】则16*8=128像素点高；如全彩8扫每区16行，灯板级连从右到左，则16*16=256像素点高。如双色16扫每区16行，灯板级连从右到左，则32*16=512像素点高。显示屏连接设置：（详见LED控制系统使用手册）。注意事项：（1）选择“标准显示屏”；（2）选“显示屏数量”后一定要点“更新屏数”；（3）“序号”：面对大屏正面，发送卡网口U口/D口出来的网线所连接的第一张接收卡序号为1，由第一张接收卡级连下一张接收卡序号为2，再级连下张接收卡序号为3，以此类推；（4）“主线”要选用和发送卡网口相对应的选项，如发送卡从U口出网线则主线应选1号发送卡U线；从D口出网线则主线应选1号发送卡D线。（5）“分线”是用来设置分线卡的网口序号。如从A1口出网线，则分线设为“1”；从A2口出网线，则分线为“2”，类推。每个分线卡分线口出来的网线所连接的第一张接收卡序号为“1”。如无分线卡则“分线”默认为“1”。多屏组合的设置：（1）多块屏显示不同的内容或多块屏组合成一块整屏。如三块屏，显示屏数量设3，分别对屏1，屏2，屏3设置序号等参数后再一起发送给接收卡。然后退出“设置硬件参数”界面，进入“软件设置”的“播放窗”点“多屏组合”把三块屏的起始位置分开即可。或进入“设置大屏区域”也可把三块屏的起始位置分开。注意：多屏组合的宽度、高度点数不能超出发送卡一个网口控制的范围，超出部分显示花屏或死画面。（2）多块屏显示同一画面：按上（1）做好显示屏连接发送即可，此时多块屏显示区域是重叠在一起，显示同一个画面。如果多块屏宽度高度不一致，又想显示一个完整画面，那么可点开“设置大屏区域”启用“缩放显示”功能。注意：启用“缩放显示”功能后图片视频可正常显示，但文字，表格会变形。双发送卡级连高度设置：如屏体超高可使用两张802发送卡级连高度 。第二张发送卡需把发送卡上的两位开关的“1”拨上，代表2号发送卡。然后用一条10PIN排线把两张发送卡的RS232接口连上，再用一条1分二的DVI线或用DVI分配器把发送卡和显卡连上即可。在做显示屏连接时要注意分清“主线”1号发送卡和2号发送卡。三、 常见问题处理1、LED大屏运行一段时间后突然变花、变暗？处理：进到发送卡界面，点默认设置即可。2、发送卡突然绿灯不闪？处理：进到发送卡界面点默认设置，如不行再检查显卡的复制模式是否关闭。不行再换DVI线，换卡。3、作智能设置时没有反应？处理：（1）检查显卡是否扩展到第二显示器上，如是取消扩展。（2）检查发送卡是否从U口出网线。（3）检查转接卡和接收卡有否接对方向，灯板是否和转接卡的第一口连接。（4）检查排线是否接反。（5）检查发送卡和接收卡有否正常工作。（6）灯板是否和转接卡接口定义一致。（7）重装显卡驱动。（8）换卡。4、播放视频时，有些视频不能播放？处理：需安装视频解码器。如终极解码器，完美解码器。5、播放视频时，放一段时间就停止或弹出错误提示？处理：这可能是视频解码器的解码模式有问题，选用其它解码模式。6、播放视频时电脑有图像但没有声音，但直接播放是有声音？处理：（1）没有安装视频解码器，（2）视频解码器的音频解码模式不对，选用其它音频解码模式。（3）更换视频解码器。7、播放节目时不能循环播放？处理：（1）不能使用全局节目页来播放，（2）使用工具栏上的播放钮。8、发送卡上数据灯闪烁，而大屏黑屏或常亮？处理：检查接收卡绿灯是否闪烁，如果闪：（1）检查排线是否插反（2）接收卡电源电压是否正常；（3）LED演播室升级最新版本后重新发送接收卡扫描文件（RCG程序）；如果接收卡绿灯不闪：（1）用短网线测试，如果绿灯闪烁则说明网线的质量有问题换网线或网线未做好，重做。（2）如用短网线绿灯不闪，检查接收卡电压，换接收卡，不行再换发送卡。9、LED演播室软件被播放窗（花布）盖住不能调出？处理：点电脑左下角的“开始”项，点击“运行”输入“regedit”进入“注册表编辑器”，然后点“编辑”-“查找”-查找目标输入“灵星雨科技”或“linsn”，然后在左边文档项会显出“linsn(灵星雨科技)”，在此项上右击鼠标“删除”。然后重新打开演播室进“设置”-“软件设置”，进“播放窗”里的“任意设置”把“播放窗总在最前面”的勾去掉保存即可。10、播放窗位置，大小设好后，重新启动演播室时播放窗的位置大小又改变了？处理：点电脑左下角的“开始”项，点击“运行”输入“regedit”进入“注册表编辑器”，然后点“编辑”-“查找”-查找目标输入“灵星雨科技”或“linsn”，然后在左边文档项会显出“linsn(灵星雨科技)”，在此项上右击鼠标“删除”即可。11、“设置”菜单的“设置大屏区域”为灰色点不进去？处理：点电脑左下角的“开始”项，点击“运行”输入“regedit”进入“注册表编辑器”，然后点“编辑”-“查找”-查找目标输入“灵星雨科技”或“linsn”，然后在左边文档项会显出“linsn(灵星雨科技)”，在此项上右击鼠标“删除”即可。12、打开演播室时弹出“显卡驱动未装好或硬件加速已关闭”？处理：（1）点电脑左下角的“开始”项，点击“运行”输入“regedit”进入“注册表编辑器”，然后点“编辑”-“查找”-查找目标输入“灵星雨科技”或“linsn”，然后在左边文档项会显出“linsn(灵星雨科技)”，在此项上右击鼠标“删除”。（2）经过（1）的操作不能解决则重装显卡驱动。13、打开演播室时弹出“大屏幕系统没有找到”？处理：（1）检查发送卡USB线有没有和电脑连接良好。（2）LED演播室是不是新版本（3）进“我的电脑”“属性”-“设备管理器”-“端口”查看USB驱动有没有安装好。如已安装好驱动则查看其后的“COM”口数，6以内为正常，如超出6则要把COM口数改回6以内。（4）进入演播室查看“发送卡”里“硬件端口”的“端口”是否设成“自动检测”。（5）更换电脑的USB口。（6）更换电脑、发送卡、USB线测试。14、做显示屏连接时，一发送数据大屏或某张接收卡控制的区域黑屏？处理：（1）检查接收卡的扫描文件里“带载设置”的最大宽度或最大高度是否小于实际接收卡的带载宽度和高度，如是请调整最大宽度或最大高度，或者加接收卡。然后回到显示屏连接里重做连接文件。（2）在显示屏连接里先把“水平卡数”和“垂直卡数”设为“0”，然后点“复杂显示屏”如里面有内容则删除干净。再回到“标准显示屏”重做连接文件。15、如何实现把整个电脑桌面都放进到较小的屏里播放？ 处理：进入到“设置硬件参数”里“发送卡”的界面找到“宽度系数”和“高度系数”，把宽度缩放比例和高度缩放比例填好，保存到发送卡即可。（例如：LED屏宽320像素点，高256像素点。而电脑分辨率1024*768，那么宽度系数为：LED屏宽320/1024=0.3125；高度系数为：LED屏高256/768=0.3333。）。16、鼠标一动，大屏的画面也跟着动？处理：这是由于电脑的分辨率大于发送卡的显示模式造成的。把它们的模式设成一致就可以了。17、插上发送卡和显卡的DVI线启动电脑，显示器黑屏而发送卡绿灯闪烁？处理：拔掉DVI线重启电脑，进入桌面后再把DVI线插上。然后进入显卡“属性”“设置”，点监视器2“将WINDOWS桌面扩展到该监视器上”的选项去掉，应用，然后点回桌面1，进入“高级”把显卡复制模式选上即可。如找不到复制模式，则重装显卡驱动。18、接收卡带载的宽度后面有闪点？处理：这是由于接收卡扫描文件（RCG文件）的扫描移位时钟上高了，将扫描移位时钟调低即可。19、大屏播放文字时，在文字上方有暗亮出现？处理：可调整接收卡扫描文件（RCG文件）里“行消隐时间”，上到3000或5000、10000。（注：“行消隐时间”从0到20万可调。）。
