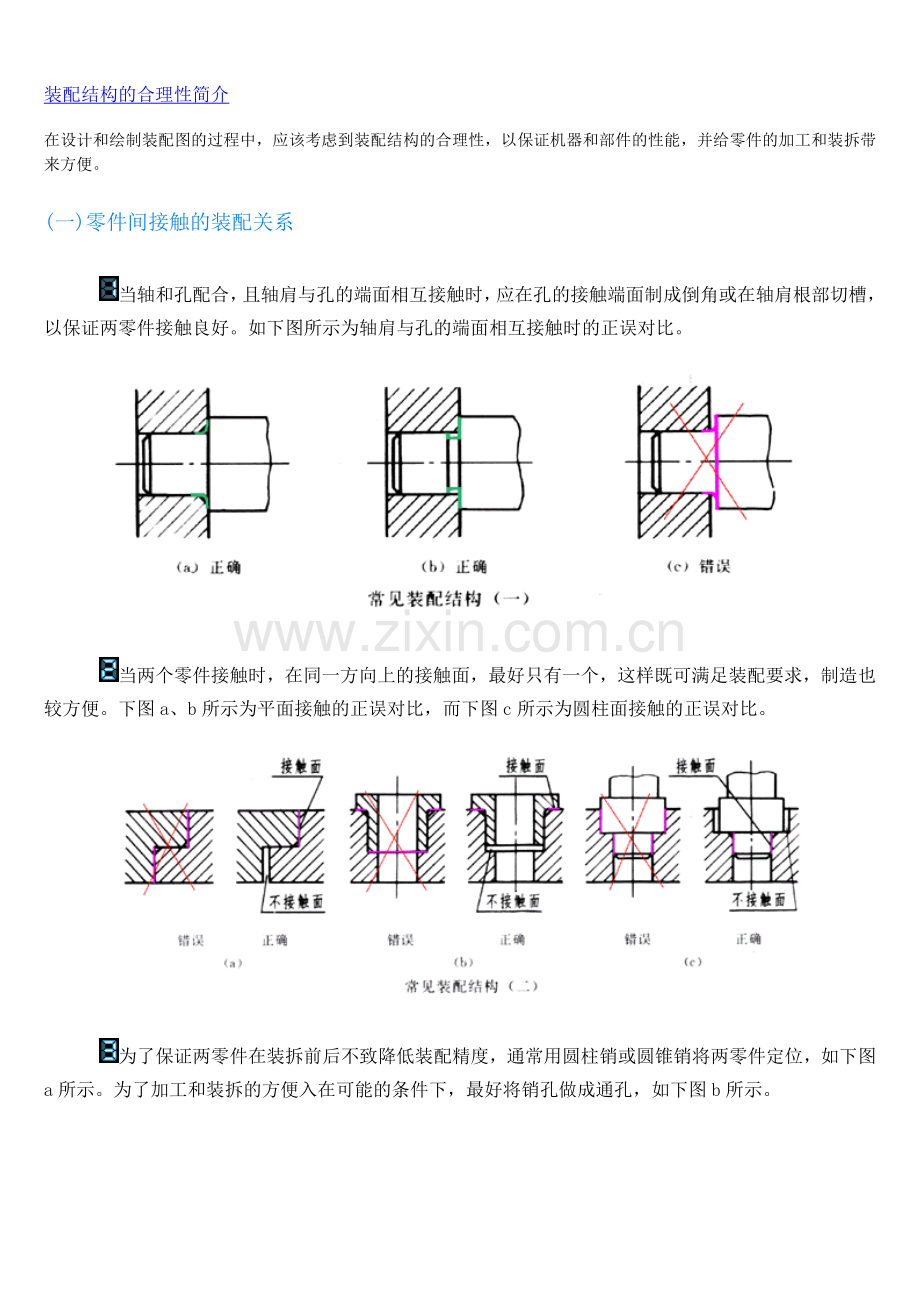

装配结构的合理性简介在设计和绘制装配图的过程中，应该考虑到装配结构的合理性，以保证机器和部件的性能，并给零件的加工和装拆带来方便。(一)零件间接触的装配关系 当轴和孔配合，且轴肩与孔的端面相互接触时，应在孔的接触端面制成倒角或在轴肩根部切槽，以保证两零件接触良好。如下图所示为轴肩与孔的端面相互接触时的正误对比。 当两个零件接触时，在同一方向上的接触面，最好只有一个，这样既可满足装配要求，制造也较方便。下图a、b所示为平面接触的正误对比，而下图c所示为圆柱面接触的正误对比。 为了保证两零件在装拆前后不致降低装配精度，通常用圆柱销或圆锥销将两零件定位，如下图a所示。为了加工和装拆的方便入在可能的条件下，最好将销孔做成通孔，如下图b所示。(二)便于装拆的合理结构留有足够的装拆空间 当在机器上设置紧固件等零件时，要考虑装拆时有足够的装拆空间，以便于装拆，如下图所示为留出装螺钉的空间。下图所示为留出扳手活动的空间。考虑加工、装配的可能性 有些零件的内部结构在加工或装配时，必须通过外部形体时，这时应留出通道空间以便加工、装配，如图所示的带轮轮缘上的孔是供加工轮毂上的螺钉孔时及装卸螺钉时留给刀具和工具的通道称为工艺孔，没有这个孔就无法加工和装配。考虑装拆方便 在维修、使用中需要拆卸的零件应考虑拆卸的方便性。如下图a所示的零件内装有套筒，当需要更换时则很难拆卸；若在箱体上钻几个螺孔，拆卸时即可用螺钉将套筒顶出，见下图b。 （注：专业文档是经验性极强的领域，无法思考和涵盖全面，素材和资料部分来自网络，供参考。可复制、编制，期待你的好评与关注）
