iphone工程模式指南.doc

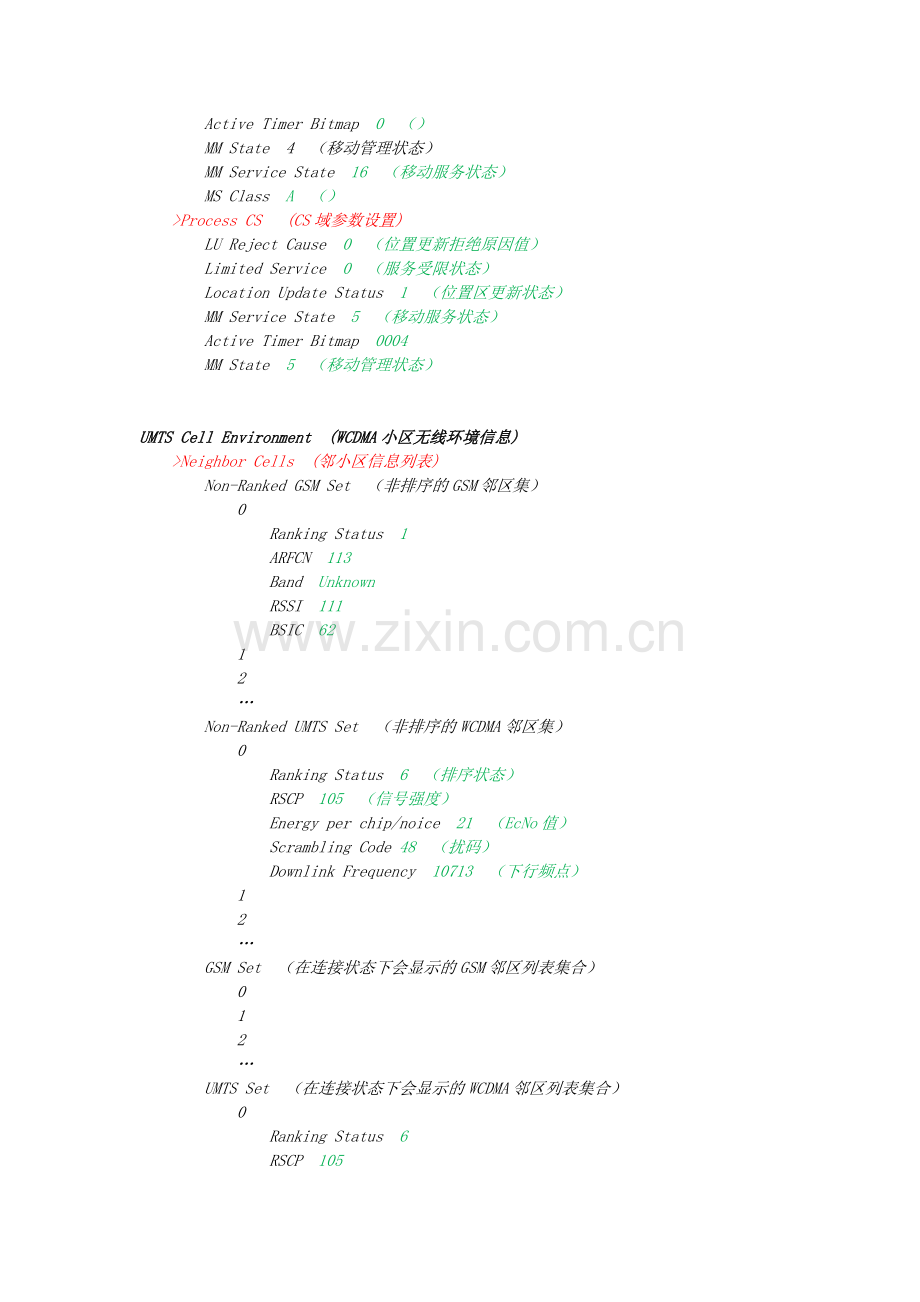

Iphone工程模式一、 进入工程模式a) 按如下键进入工程模式：*3001#12345#*二、 菜单说明1） 屏幕最左上角显示的数字为3G/2G的RSCP/RxLev值：2）Field Test菜单选项如下：MM Info (移动管理信息列表Mobility Management Information)Process PS (PS域参数设置)Location Update Status 1 （位置更新状态）Active Timer Bitmap 0008 GPRS Attached Yes （GPRS附着状态）GPRS Supported d （GPRS是否支持）Attach Reject Cause 0 （附着被拒绝原因值）RAU Reject Cause 0 （位置区被拒绝的原因值）Ready State 0 （就绪状态）MM Service State 5 （移动服务状态）Activation Reject Cause 0 （激活被拒绝的原因值）Limited Service 0 （受限服务，0代表未受限）MM State 9 （移动管理状态）Serving PLMN (服务无线接入网参数设置)Mobile Network Code 1 （移动网络码）Routing Area Code 1 （RAC参数值）Location Area Code 46412 （LAC参数值）Mobile Country Code 460 （移动国家码）Access Technology Unknown （无线接入技术）Cell Change Counters (小区变更计数)IR Cell Reselect 0 （异系统小区重选次数）Attempted IR Cell Reselect 0 （异系统小区重选尝试次数）IR Handover 0 （异系统小区切换次数）Attempted IR Handover 0 （异系统小区切换尝试次数）Equivalent PLMN List (PLMN信息列表)0Mobile Network Code 1 （移动网络码）Mobile Country Code 460 （移动国家码）12Coding Scheme (码配置)Downlink （下行）Uplink （上行）Process CO (CO域参数设置)Active Timer Bitmap 0 （）MM State 4 （移动管理状态）MM Service State 16 （移动服务状态）MS Class A （）Process CS (CS域参数设置)LU Reject Cause 0 （位置更新拒绝原因值）Limited Service 0 （服务受限状态）Location Update Status 1 （位置区更新状态）MM Service State 5 （移动服务状态）Active Timer Bitmap 0004 MM State 5 （移动管理状态）UMTS Cell Environment (WCDMA小区无线环境信息)Neighbor Cells (邻小区信息列表)Non-Ranked GSM Set （非排序的GSM邻区集）0Ranking Status 1ARFCN 113Band UnknownRSSI 111BSIC 6212Non-Ranked UMTS Set （非排序的WCDMA邻区集）0Ranking Status 6 （排序状态）RSCP 105 （信号强度）Energy per chip/noice 21 （EcNo值）Scrambling Code 48 （扰码）Downlink Frequency 10713 （下行频点）12GSM Set （在连接状态下会显示的GSM邻区列表集合）012UMTS Set （在连接状态下会显示的WCDMA邻区列表集合）0Ranking Status 6RSCP 105Energy per chip/noice 21Scrambling Code 48Downlink Frequency 1071312Virtual Active Set （虚拟激活集，不知道做什么用的）0Ranking Status 6RSCP 105Energy per chip/noice 21Scrambling Code 48Downlink Frequency 1071312Detected Set （漏配邻区信息集合，在连接模式下会显示相关漏配邻区信息）0Ranking Status 6RSCP 105Energy per chip/noice 21Scrambling Code 48Downlink Frequency 1071312Monitored Set （邻区集合，也是在连接模式下显示的邻区列表信息集合）0Ranking Status 6RSCP 105Energy per chip/noice 21Scrambling Code 48Downlink Frequency 1071312Active Set （激活集，也需要在连接模式下才能显示相关信息）0Ranking Status 6RSCP 105Energy per chip/noice 21Scrambling Code 48Downlink Frequency 1071312UMTS RR Measurement (WCDMA无线链路测量信息)0Misc Parameters Unknown Measurement ID 0 （测量ID号）Event ID 0A （事件）12UMTS RR Info (WCDMA无线链路信息)Ciphering 0 （是否加密）UAS Error Code 0 （）URR CDC State 002Cell ID 29e01c3 （小区标识符）HCS 0 （是否分层网络结构）Power Saving Mode 0 （）BLER （误码率）Downlink Frequency 10713 （下行频点）High Mobility Detected 0 （）Measured SIR （测量的信噪比）Release Cause 0 （无线链路释放原因值）Transmit Power -128 （发信机功率）URR CM State 003 Data Transferred 0 （）Target SIR （目标SIR）Limited Mode 0 （是否受限模式）URR CBP State 0005 （）RRC State “ID” （RRC状态）Uplink Frequency 9763 （上行频点）Out of Service 0 （是否脱网）GSM Cell Environment (GSM小区无线环境信息列表)GPRS Information (GPRS信息列表)T3192 Timer （）PSI1 Repeat Period （） Network Operating Mode （） PFC Supported （PFC至此）CCN Active PBCCH Present Cell Ranking CriterionSignal Level CriterionCount LRAccess Burst TypeDRX Timer Max Network Control OrderCount HRExt Measurement OrderSplit Page CycleCell Reselect HysteresisPacket PSI StatusSI13 LocationPriority Access ThresholdPacket SI StatusExternal Uplink TableGSM RR Info (GSM无线链路信息列表)SFRLC Transmit Power （发信机功率）Release Cause （释放原因值）Serving Rx Level （）Reselection ReasonDTX usedRR State （无线链路状态）Rx Quality FullDRX usedRx Quality SubLimited ModeGSM Cell Info (GSM小区信息)Neighboring Cells0C1 Value 37ARFCN 115 （GSM小区频点）Band “D” （属于900频段还是1800频段，D代表1800频段，G代表900）RSSI 40 （接受信号强度信息）Cell ID ffff （小区标识符）BSIC 1d （BSIC信息）12GSM Serving CellRSSI 48 （信号强度）Mobile Allocation 0 MA Dedicated ARFCN 65535BSIC 22 （BSCI信息）C1 Value 40 （）Rx Quality （）Band “G” （所属频段）ARFCN 115 （小区频段信息）C2 Value 26 PDP Context List (PDP上下文信息列表)0IP Address 172.24.86.213 （激活的IP地址）PDP Type IP （PDP激活类型）Access Point Name 3gnet （APN接入名）三、 常用操作说明1） 空闲模式下：使用iphone工程模式常用于观察所处位置点的信号强度，同时，也可以通过UMTS Cell Environment- Neighbor Cells观察空闲模式邻小区的信号强度、频点、信噪比等信息。2） 连接状态下：如果参看通话状态下AS集的无线链路信息，则需要在通话状态下，在拨号键上输入*3001#12345#*，此时，可以在Cell Environment- Neighbor Cells- Active Set里查看激活集信号的RSCP、EcNo、扰码和下行频点等基本信息。3） 在打开网页的是同时，在拨号界面输入*3001#12345#*，在PDP Context List菜单下可以查看PDP激活的相关信息，若打不开网页时，可以通过该菜单查看PDP是否激活成功。
