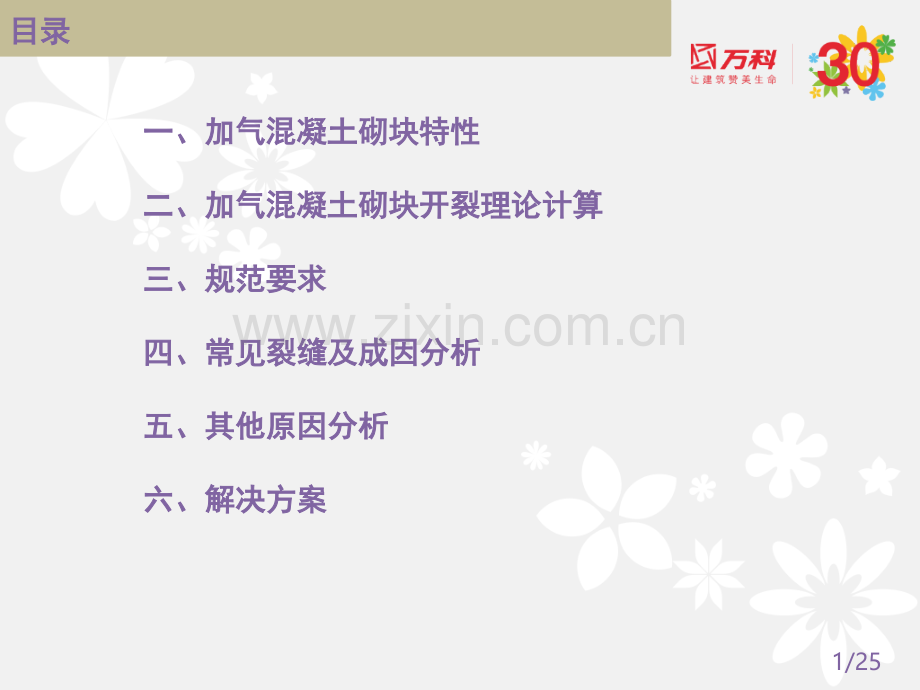

填充墙开裂原因分析及解决方案填充墙开裂原因分析及解决方案 工程管理部2015年5月20日目录目录一、加气混凝土砌块特性一、加气混凝土砌块特性二、加气混凝土砌块开裂理论计算二、加气混凝土砌块开裂理论计算三、规范要求三、规范要求四、常见裂缝及成因分析四、常见裂缝及成因分析五、其他原因分析五、其他原因分析六、解决方案六、解决方案1/25一、加气混凝土砌块特性一、加气混凝土砌块特性2、加气混凝土砌块的力学性能指标（、加气混凝土砌块的力学性能指标（A5.0）抗压标准值：5.0MPa 抗拉标准值：0.22MPa 干缩值：0.50.8mm/m，是粘土砖的58倍砌块出釜时含水量：35%40%，稳定时的含水率：5%10%（与空气湿度相关）1、综述：、综述：A3.5级加气混凝土砌块特点：级加气混凝土砌块特点：优点：轻质、高强、保温、隔热、吸声、防火、可加工性好。缺点：加气块吸水膨胀、失水收缩。缺点：加气块吸水膨胀、失水收缩。1)砌块龄期不足28天，含水率偏高，上墙后失水收缩，形成内部拉应力，在相对薄弱处拉裂。2)如果砌筑时砌块浇水不足，容易导致砂浆中的水快速被加气块吸收，影响砂浆的硬化和强度提高，造成墙面开裂和空鼓；如果砌块被水浸泡，则导致墙面较大的干缩裂缝。2/25二、加气混凝土砌块开裂理论计算二、加气混凝土砌块开裂理论计算特点：特点：1）30天内的含水率变化较快，可以降低约天内的含水率变化较快，可以降低约50%2）30天之后持续失水，失水速率变缓，到稳定状态需要约天之后持续失水，失水速率变缓，到稳定状态需要约23年。年。1、时间、时间-含水率变化实验数据（数据来自沈阳建筑大学硕士论文实验）：含水率变化实验数据（数据来自沈阳建筑大学硕士论文实验）：3/25二、加气混凝土砌块开裂理论计算二、加气混凝土砌块开裂理论计算特点：干缩值变化与含水率变化趋势一致。特点：干缩值变化与含水率变化趋势一致。2、时间干缩变化实验数据（数据来自沈阳建筑大学硕士论文实验）、时间干缩变化实验数据（数据来自沈阳建筑大学硕士论文实验）：4/25二、加气混凝土砌块开裂理论计算二、加气混凝土砌块开裂理论计算3、干缩导致的拉应力计算：、干缩导致的拉应力计算：5/25二、加气混凝土砌块开裂理论计算二、加气混凝土砌块开裂理论计算6/25二、加气混凝土砌块开裂理论计算二、加气混凝土砌块开裂理论计算不控制不控制上墙含水率上墙含水率：出釜出釜40%上墙上墙30%平衡平衡10%上墙后失水上墙后失水20%墙拉裂墙拉裂控制上墙含水率：控制上墙含水率：上墙上墙20%平衡平衡10%上墙后失水上墙后失水10%干缩拉应力干缩拉应力0.219MPa，与砌块抗拉强度与砌块抗拉强度0.22MPa相当，降低开裂几率相当，降低开裂几率7/25二、加气混凝土砌块开裂理论计算二、加气混凝土砌块开裂理论计算4、为何不能淋雨、不能浸泡？、为何不能淋雨、不能浸泡？砌块淋雨或浸泡后，含水率可达砌块淋雨或浸泡后，含水率可达70%，干缩到上墙条件的，干缩到上墙条件的15%含水率需要含水率需要60天以上天以上8/25三、规范要求三、规范要求1、砌体结构工程施工质量验收规范砌体结构工程施工质量验收规范GB50203-2011第第9.1.2条：条：砌筑填充墙时，轻骨料混凝土小型空心砌块和蒸压加气混凝土砌块的产品龄期不应小于不应小于28d，蒸压加气混凝土砌块的含水率宜小于30%。条文解释：条文解释：为有效控制蒸压加气混凝土砌块上墙时的含水率和墙体收缩裂缝，对砌筑时的产品龄期进行了规定。第第9.1.5条：条：蒸压加气混凝土砌块采用蒸压加气混凝土砌筑砂浆或普通砌筑砂浆砌筑时，应在砌筑当天对砌块砌筑面喷水湿润。应在砌筑当天对砌块砌筑面喷水湿润。块体湿润程度宜符合以下规定：相对含水率在相对含水率在40%50%现场堆放图片1蒸压加气混凝土建筑应用技术规程蒸压加气混凝土建筑应用技术规程JGJ/T 17-2008第第3.0.4条文解释条文解释控制加气混凝土制品在砌筑或安装时的含水率是减少收缩裂缝的一项有效措施，这已为工程实践证明。首先控制上房含水率，不得在饱和状态下上房；其次控制墙体抹灰前的含水率，墙体砌筑完毕后不宜立即抹灰，一般控制在15%以内在进行抹灰工艺。9/25四、常见裂缝及成因分析四、常见裂缝及成因分析1、干缩裂缝：失水收缩产生内部拉应力是墙体开裂的根本原因，导致墙体在薄弱、干缩裂缝：失水收缩产生内部拉应力是墙体开裂的根本原因，导致墙体在薄弱处开裂。处开裂。跨中竖向裂缝1分析：此种裂缝反应出填充墙与结构墙、梁之间钢丝网设置规范，砌筑工艺较好；四周分析：此种裂缝反应出填充墙与结构墙、梁之间钢丝网设置规范，砌筑工艺较好；四周均约束较好，干缩拉应力在跨中拉开砌块。均约束较好，干缩拉应力在跨中拉开砌块。跨中竖向裂缝210/25四、常见裂缝及成因分析四、常见裂缝及成因分析2、交接面裂缝：、交接面裂缝：1）砌块失水收缩产生墙内水平和竖向拉应力）砌块失水收缩产生墙内水平和竖向拉应力 2）日砌筑高度过）日砌筑高度过高（高（1.5m或直接砌筑到顶）或斜砌不密实或直接砌筑到顶）或斜砌不密实，产生竖向沉缩，导致水平裂缝。，产生竖向沉缩，导致水平裂缝。交接处裂缝分析：填充墙与主体交接处，施工洞口后期墙与原砌墙交接处，因未挂钢丝网或挂钢丝分析：填充墙与主体交接处，施工洞口后期墙与原砌墙交接处，因未挂钢丝网或挂钢丝网不规范，使交接处成为薄弱点。网不规范，使交接处成为薄弱点。11/25四、常见裂缝及成因分析四、常见裂缝及成因分析3、墙面水平裂缝：、墙面水平裂缝：1）多数水平裂缝伴随竖向裂缝）多数水平裂缝伴随竖向裂缝 2）水平裂缝一般在水平灰缝）水平裂缝一般在水平灰缝处处水平裂缝1分析：填充墙与结构墙、梁之间钢丝网设置规范，灰缝处成为相对薄弱点；原因是砌块分析：填充墙与结构墙、梁之间钢丝网设置规范，灰缝处成为相对薄弱点；原因是砌块砌筑前未淋水或淋水不足，导致砂浆水分很快被砌块吸收，影响砂浆与砌块之间的粘结砌筑前未淋水或淋水不足，导致砂浆水分很快被砌块吸收，影响砂浆与砌块之间的粘结力；灰缝不饱满也可能造成此种裂缝。（干缩、沉缩是根本）力；灰缝不饱满也可能造成此种裂缝。（干缩、沉缩是根本）水平裂缝212/25四、常见裂缝及成因分析四、常见裂缝及成因分析4、墙面阶梯形裂缝：位置同砌块砖尺寸基本一致，一般在水平灰缝和竖向灰缝处、墙面阶梯形裂缝：位置同砌块砖尺寸基本一致，一般在水平灰缝和竖向灰缝处阶梯形裂缝1分析：原因同墙体水平裂缝。分析：原因同墙体水平裂缝。阶梯形裂缝213/25四、常见裂缝及成因分析四、常见裂缝及成因分析造成墙面水平裂缝、垂直裂缝或阶梯形裂缝的原因造成墙面水平裂缝、垂直裂缝或阶梯形裂缝的原因14/25四、常见裂缝及成因分析四、常见裂缝及成因分析5、窗台下裂缝：、窗台下裂缝：1）存在于非全混凝土外墙结构中）存在于非全混凝土外墙结构中 2）形式为竖向裂缝或八字形）形式为竖向裂缝或八字形裂缝裂缝窗台下裂缝1分析：分析：1）窗间墙与窗台下荷载不同，使交界处产生应力差）窗间墙与窗台下荷载不同，使交界处产生应力差 2）凹角处应力集中）凹角处应力集中 3）窗台处压顶可能未按照要求深入窗间墙窗台处压顶可能未按照要求深入窗间墙600宽。宽。15/25四、常见裂缝及成因分析四、常见裂缝及成因分析6、门洞口八字缝：、门洞口八字缝：门洞边八字裂缝原因：过梁产生裂缝。原因：过梁产生裂缝。门洞边八字裂缝剔凿16/25四、常见裂缝及成因分析四、常见裂缝及成因分析6、门洞口八字缝：、门洞口八字缝：分析：过梁下墙体受过梁及其上部墙荷载压力下，砌块墙产生应力差分析：过梁下墙体受过梁及其上部墙荷载压力下，砌块墙产生应力差门洞边八字裂缝117/25四、常见裂缝及成因分析四、常见裂缝及成因分析6、门窗洞口八字缝解决方案：、门窗洞口八字缝解决方案：砌体结构设计规范砌体结构设计规范第第6.5.4条条18/25四、常见裂缝及成因分析四、常见裂缝及成因分析7、开槽处裂缝：、开槽处裂缝：1）特别对）特别对100mm厚墙体，开槽时暴力施工，开槽后墙体削弱严重，填补砂浆时厚墙体，开槽时暴力施工，开槽后墙体削弱严重，填补砂浆时未采取钢丝网加强未采取钢丝网加强。2）墙面抹灰后开槽，填补砂浆与原抹灰面交接处薄弱。）墙面抹灰后开槽，填补砂浆与原抹灰面交接处薄弱。19/25四、常见裂缝及成因分析四、常见裂缝及成因分析8、断砖上墙：、断砖上墙：断砖上墙后，在断砖处形成薄弱点，内部产生的拉应力很快在断砖处释放，拉裂断砖上墙后，在断砖处形成薄弱点，内部产生的拉应力很快在断砖处释放，拉裂其他匹砖，形成通缝其他匹砖，形成通缝20/25项目名称总户数断砖户数断砖户数比例断砖数量断砖户中户均断砖数量所有户户均断砖数量御龙山1.6期281657%291.81.04五、其他原因分析五、其他原因分析1、抹面砂浆：理论上石膏抹灰防开裂比水泥砂浆有优势、抹面砂浆：理论上石膏抹灰防开裂比水泥砂浆有优势 石膏抹灰石膏抹灰&水泥砂浆抹灰水泥砂浆抹灰与基层粘结强度与基层粘结强度弹性模量弹性模量抹灰收缩率抹灰收缩率抹灰保水性抹灰保水性0.40.8 优优3000 优优0.04 优优80%优优0.20.25260000.345%实践证明：实践证明：1）御龙山自售、回迁采用石膏抹灰，现阶段开裂明显降低。）御龙山自售、回迁采用石膏抹灰，现阶段开裂明显降低。2）青岛公司部分项目采用石膏抹灰，裂缝比水泥砂浆抹灰少。）青岛公司部分项目采用石膏抹灰，裂缝比水泥砂浆抹灰少。21/25五、其他原因分析五、其他原因分析2、温度变化导致体积变化：不明显、温度变化导致体积变化：不明显楼座顶层与标准层开裂差异无明显差异。楼座顶层与标准层开裂差异无明显差异。3、开裂与楼高关系、开裂与楼高关系根据现场裂缝统计，裂缝开裂数量规律：多层开裂根据现场裂缝统计，裂缝开裂数量规律：多层开裂小高层小高层高层高层原因分析：原因分析：1）开裂概率高：多层墙长，产生拉应力大，开裂概率高）开裂概率高：多层墙长，产生拉应力大，开裂概率高2）墙体数量的基数大：假日多层多是框架结构，砌体墙数量多，墙体）墙体数量的基数大：假日多层多是框架结构，砌体墙数量多，墙体 数量的基数大数量的基数大22/25五、其他原因分析五、其他原因分析4、梁板挠度大是否是主因？、梁板挠度大是否是主因？大多数裂缝与梁板挠度无关大多数裂缝与梁板挠度无关1）交付时和供暖时荷载相差不大，活荷载（计算裂缝考虑准永久系数）交付时和供暖时荷载相差不大，活荷载（计算裂缝考虑准永久系数0.4）15%20%，开裂，开裂90%以上在供暖以后。以上在供暖以后。2）分户墙及主卧和客厅间的开裂最严重，裂缝最宽，挠度仅为）分户墙及主卧和客厅间的开裂最严重，裂缝最宽，挠度仅为1.6mm。23/25六、解决方案六、解决方案1、总包要提高防开裂的意识，按照规范要求落实。、总包要提高防开裂的意识，按照规范要求落实。重点控制内容：重点控制内容：1）由于加气混凝土砌块墙体的干湿体积变化率及水分蒸发速度，与烧结粘土砖相比要高出78倍，所以在砌筑过程中要严格控制含水率，以减少干缩开裂。a.砌筑时加气混凝土砌块产品龄期应超过龄期应超过28天天；b.砌块堆置时上部应架棚覆盖，防止雨淋防止雨淋；c.砌筑时，加气混凝土砌块含水率应含水率应20%，宜，宜15%。2）加气混凝土砌块砌筑时应合理安排施工流程，日砌高度不宜大于日砌高度不宜大于1.4m；墙体顶部塞顶应在填充墙砌筑完成14天后天后进行；墙体塞顶工作完成7天后天后，方可进行墙体抹灰。3）应按照设计要求设置墙内通筋墙内通筋。填充墙沿墙、柱全高每隔500mm600mm设2根直径不小于6mm的热轧带肋拉结筋，并沿墙全长贯通沿墙全长贯通。且拉结筋端头应错开截断，相距不宜小于不宜小于200mm。4）为了保证砌块砂浆的强度及砌体的整体性，加气混凝土砌块砌筑时，应提前向砌筑砌筑面适量浇水，不得浸泡砌块面适量浇水，不得浸泡砌块。5）分户墙的施工洞口施工洞口，应预留搭接用的拉通钢筋拉通钢筋；抹灰时，应在新旧砌块墙交接面处，新旧砌块墙交接面处，布置钢丝网片布置钢丝网片。6）管线开槽时，应采用机械切割，避免暴力剔凿。剔槽处填充砂浆后，抹灰层增加一抹灰层增加一道玻纤网或道玻纤网或钢钢丝网。丝网。7）为减少门头处及窗台压顶下的墙体裂缝，在每层过梁上方的水平缝内、及窗台下第在每层过梁上方的水平缝内、及窗台下第一、第二道灰缝内设置焊接钢筋网片一、第二道灰缝内设置焊接钢筋网片，钢筋网片深入两边窗间墙内不小于深入两边窗间墙内不小于600mm。24/25六、解决方案六、解决方案2、明确监理在砌筑时的职责：、明确监理在砌筑时的职责：1）哪些工序需要检查、旁站？2）哪些施工记录需要留存？25/25各位一起努力，减少开裂！各位一起努力，减少开裂！谢谢谢谢!
