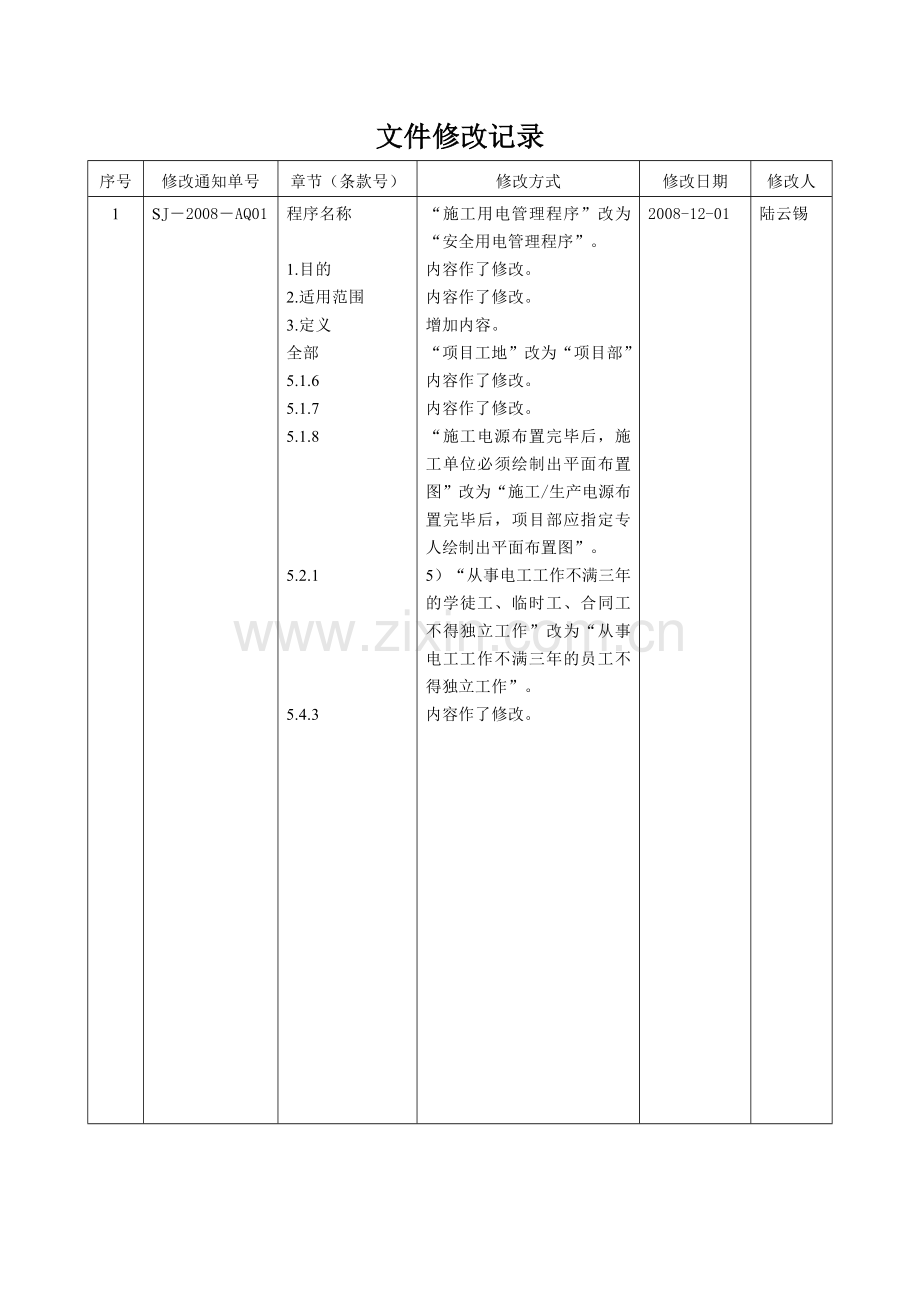

文件修改记录
序号
修改通知单号
章节（条款号）
修改方式
修改日期
修改人
1
SJ－2008－AQ01
程序名称

1.目的
2.适用范围
3.定义
全部
5.1.6
5.1.7
5.1.8

5.2.1

5.4.3

“施工用电管理程序”改为“安全用电管理程序”。
内容作了修改。
内容作了修改。
增加内容。
“项目工地”改为“项目部”
内容作了修改。
内容作了修改。
“施工电源布置完毕后，施工单位必须绘制出平面布置图”改为“施工/生产电源布置完毕后，项目部应指定专人绘制出平面布置图”。
5）“从事电工工作不满三年的学徒工、临时工、合同工不得独立工作”改为“从事电工工作不满三年的员工不得独立工作”。
内容作了修改。
2008-12-01
陆云锡

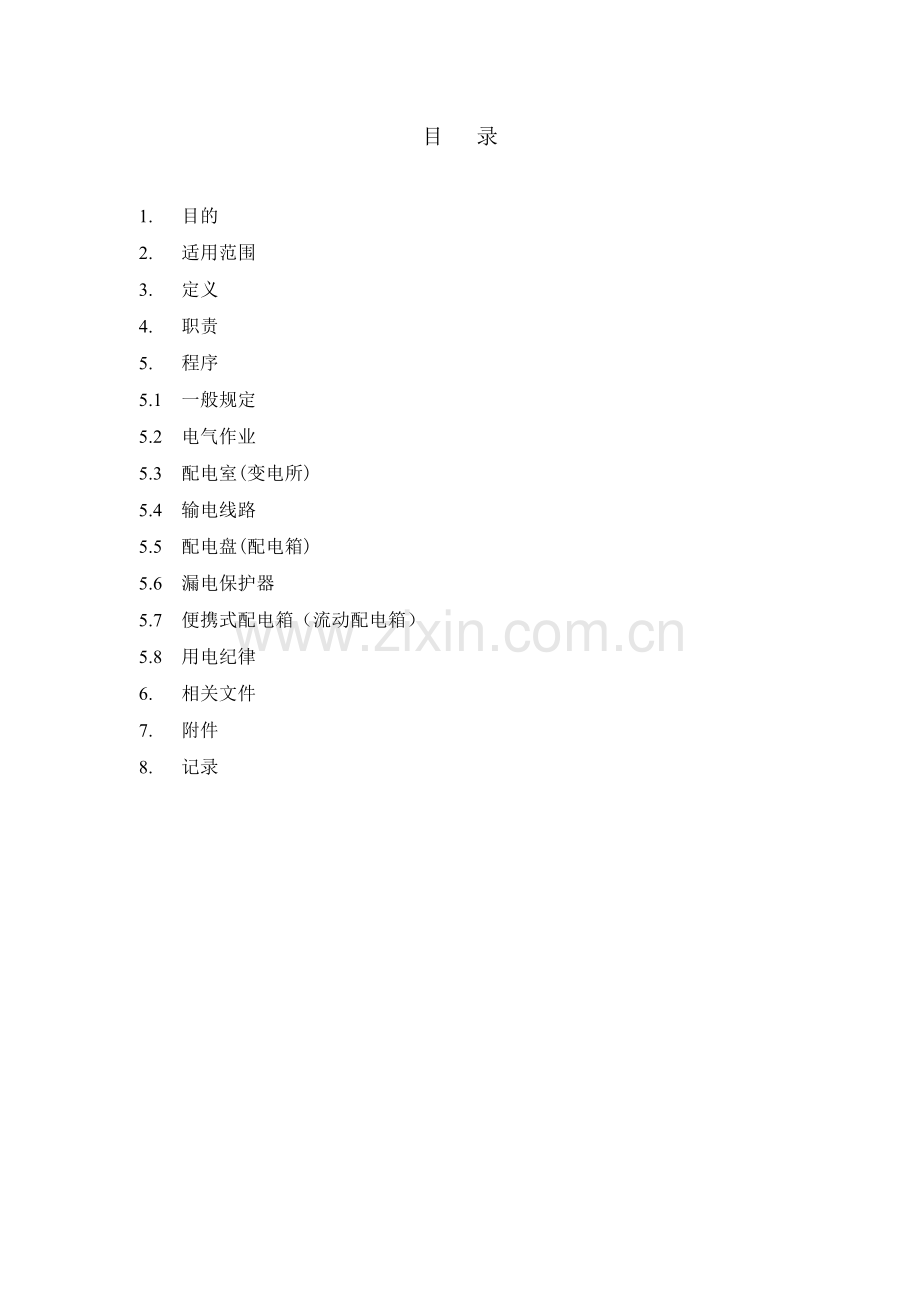

目 录

1. 目的
2. 适用范围
3. 定义
4. 职责
5. 程序
5.1 一般规定
5.2 电气作业
5.3 配电室(变电所)
5.4 输电线路
5.5 配电盘(配电箱)
5.6 漏电保护器
5.7 便携式配电箱（流动配电箱）
5.8 用电纪律
6. 相关文件
7. 附件
8. 记录

AQ11 安全用电管理程序

1. 目的
为贯彻国家安全生产的法律和法规，保障施工/生产现场及生活用电安全，防止触电和电气火灾事故发生。
2. 适用范围
公司所辖施工/生产现场及生活安全用电管理；设备技术公司、物业管理部参照本程序执行；从事电站及其他检修维护业务活动应优先执行业主方的相关规定。
3. 定义
3.1 配电箱：一种专门用作分配电力的配电装置，包括总配电箱和分配电箱，如无特指，总配电箱、分配电箱合称配电箱。
3.2 开关箱：末级配电装置的通称，亦可兼作用电设备的控制装置。
4. 职责
4.1 生产技术部负责对施工/生产现场及生活安全用电总体布置的检查、监督，保证其符合安全用电要求。
4.2 项目部确定变电所、配电室、输电线路、配电盘的位置以及施工道路、施工现场等区域的安装照明方案。
4.3 项目部工程管理部门负责或指定有关班组负责施工现场变电所、配电室、输电线路、配电盘的安装、维护、检修以及施工用电的日常管理。
4.4 项目部工程管理部门负责组织对变电所、配电室、输电线路、总配电盘安装投入使用前的检查验收。
4.5 项目部安全管理部门负责施工生产现场安全用电的检查。
4.6 任何无电气作业资格的人员均不得从事与电气作业或电气机械（包括电动工具）有关的工作和检修活动。
5. 程序
5.1 一般规定
5.1.1 项目部在进行电源布设前，要根据GB50194--93《建设工程施工现场供用电安全规范》、JGJ46--2005《施工现场临时用电安全技术规范》，进行施工用电组织设计，确定线路布置方案和变电所、配电室、总配电箱、各分配电箱的位置以及固定照明的安装方案，并制定电缆的过路保护措施。
5.1.2 当用电设备在5台或用电总容量在50kW以上，均应编制安全用电施工组织设计、制定安全用电技术措施和电气防火措施。
5.1.3 安全用电施工组织设计的内容和步骤应包括：
1）现场勘探；
2）确定电源进线，变电所、配电室、总配电箱、分配电箱等的位置及线路走向；
3）进行负荷计算；
4）绘制电气平面图、立面图和接线系统图；
5）制定安全用电技术措施和电气防火措施。
6）安全用电工程图纸必须单独绘制，并作为安全用电施工的依据。
5.1.4 当选用低压侧为220/380V中性点直接接地的变压器为施工/生产供电时，现场的供电线路及配电设施实行TN—S系统（有特殊要求的除外），并制定实施方案。
5.1.5 TN—S系统（即三相五线制），从变电所到就地配电盘之间，必须单独敷设保护零线（PE线），保护零线（PE线）严禁经过任何的开关和漏电保护器；所有带电设备的金属外壳必须与PE线连接牢固；PE线与工作零线严禁有任何形式的电器连接点；在条件许可时，可将保护零线（PE线）进行重复接地。如图1：

C
B
A
N
PE

接地极 复接地RE
非金属外壳 金属外壳

5.1.6 受外部条件影响不能使用TN—S系统时，严禁将带电设备外壳的接地线与工作零线有任何形式的电器连接点；在线路终端必须重复接地。如图2。

C
B
A
N

接地极
接地极
接地极

接地极
复接地RE

非金属外壳
非金属外壳
非金属外壳

5.1.7 现场的供电线路及配电设施TN—S系统接地电阻不得大于4欧姆。
5.1.8 施工/生产电源布置完毕后，项目部应指定专人绘制出平面布置图，标明电缆走向（起点至终点）及电源盘的位置，特殊部位要在现场做出警示标志，预防设备损坏和触电事故的发生。
5.2 电气作业
5.2.1 从事电气安装、维修、拆除、运行值班人员必须具备下列条件：
1）必须持有地方政府或专责机构颁发的电工操作证，无证人员严禁从事电工作业。
2）经医生检查无心脏病、精神病、癫痫病、聋哑、色盲和其他不适于从事电气工作的职业病症。
3）具备必要的电气理论知识及操作技术，经考核合格。
4）熟练掌握触电急救法和人工呼吸法。
5）从事电工工作不满三年的员工不得独立工作。
6）电工应具有一定的消防知识，会正确使用各类消防器材。
7）各分包/外协单位配备电工时，应到安全管理部门办理有关审查手续。对不服从管理或业务不合格的应停止电工作业。
5.3 配电室(变电所)
5.3.1 变电所值班人员负责保持变压器周围和配电室内的整洁，变压器四周不得有易燃物、积水、杂草和垃圾。
5.3.2 配电室的各处电缆孔洞封闭严密。
5.3.3 配电室内应配备电气安全操作规程、运行、维修、交接班管理制度和绝缘鞋、绝缘手套、绝缘棒，事故照明和电气灭火器具；绝缘器具要定期进行试验并做好记录。
5.3.4 配电室内电气设备的金属外壳必须采取接地保护，连接牢固可靠；开关柜边沿带电裸露部分要有遮栏，已停电的开关柜上必须悬挂“有人工作、禁止合闸”警告牌。
5.3.5 在变电所周围设置醒目的“高压危险、请勿靠近”警告标志，并标明电压等级。
5.4 输电线路
5.4.1 架空线路绝缘和耐压强度必须符合施工用电安全规范的要求。
5.4.2 施工/生产现场布设的工作零线（N）和保护零线（PE）截面不得小于相线截面的50％。采用220V线路架设时，零线截面与相线截面相同。
5.4.3 在TN—S系统中，所有的供用电设备的工作零线（N）和保护零线（PE）必须分开；电动机具和照明线路的相线与工作零线（N）必须同时通过漏电保护器，而保护零线（PE）不得接任何开关或熔断器。
5.4.4 几种线路同杆架设时，高压线路必须位于低压线路上方，线间距离满足安全要求。10KV与低压最小距离1.2米，低压与低压之间为0.6米。
5.4.5 采用电缆输送电时，电缆应沿路边埋设或建筑物边沿架空布设。
5.4.6电缆线路架空布设时，在道路上方的高度必须大于4.5米并设警告标志,在其它地方的架设高度必须大于2.5米，严禁将电源线直接捆绑在钢结构或脚手架上。
5.4.7 电缆线路直埋时，其电缆表面距地面的距离不得小于0.5米，电缆上下应铺软土或沙，并采取保护措施；直线段每隔50米设一个电缆走向标志，拐弯处与直线段每隔20米设一个电缆走向标志。
5.4.8 在机械通过或施工/生产区域有可能造成电缆损伤的地方，应采用直埋加管或架空布设，严禁地面明设。
5.4.9 电缆穿越建筑物、道路等易受机械损伤的场所及引出地面高度在0.2米至2米处必须加设防护管，所有电缆保护管的水平部分不得高出路面。
5.4.10进入配电室的电缆或电缆保护管铺设完必须将开口处封堵好，不得有孔隙，防止小动物进入。
5.4.11接入配电盘的进线电缆，必须接在控制开关的上端口，剩余电缆盘成直经为1米的圈，埋入配电盘旁，深度不小于0.3米。
5.4.12电缆接线完毕必须进行绝缘检完测，放电处理，并做好记录，其绝缘电阻不应低于1MΩ，在潮湿场所不得低于0.5MΩ，不合格者不得送电。
5.5 配电盘(配电箱)
5.5.1 现场固定的配电盘，应统一安装、统一管理，责任到人。
5.5.2 在TN—S系统中，配电箱的金属箱体和箱内的不应带电的金属部分，必须与保护零线（PE）连接牢固。
5.5.3 配电箱的金属箱体和箱内的不应带电的金属部分，必须与独立的接地极连接牢固，接地电阻不得大于4欧姆，采用铜编接地线。
5.5.4配电盘内的L1、L2、L3（即过去常说的A、B、C）相及工作零线（N）和保护零线（PE）应分别用黄、绿、红、黑、黄绿相间的色标加以区分。在任何情况下不准使用绿/黄双色线作负荷线。
5.5.5 配电盘内的接线排列整齐，压接牢固，绝缘合格，盘面操作部位不得有带电体裸露。
5.5.6 配电盘内采用接线鼻子压接接线时，做好套管色标，接线头裸露部分不得超过20mm；采用橡套软电缆接线时，6mm2以上必须压鼻子镀锡，接线端子保护罩外不得有裸露部分。
5.5.7 配电盘内各控制开关，要标明控制设备名称；引出电缆标明电缆去向；剩余电缆盘成直经为0.3—0.5米的圈，埋入配电盘旁，深度不小于0.3米。
5.5.8 配电盘内单相开关应标明电压等级及额定电流。
5.5.9 配电盘内的金属探伤专用插座，必须有明显标识。
5.5.10龙门吊、塔式起重机械、施工电梯以及重要设备的专用配电盘应加锁。
5.5.11各配电盘盘面必须有醒目的“有电危险”警告标志。
5.5.12各配电盘的责任人在每日的巡查中，重点检查配电盘内断路器、漏电保护器、插座外壳以及接线端子保护罩是否齐全完整，接线是否正确。
5.5.13检查用电设施的防雨设施是否可靠，对过马路电缆不采取保护措施的、手持式电动工具不经过漏电保护器或无插头使用电源的，立即从配电盘上解除用电线路。
5.5.14各配电盘的责任人遇雨、雪天气时要加强检查，确保配电盘门关闭良好。
5.5.15清理配电盘用的毛刷金属部分，必须用绝缘胶带包扎好。
5.6 漏电保护器
5.6.1 纯照明线路应选用单相二极漏电保护器，380V输电线路的用电设备应选用三相四极漏电保护器。
5.6.2 所用漏电保护器的物资采购，应每批抽查1－2个，对漏电保护器（兼有短路、过载、漏电保护功能的漏电断路器）分别进行最小动作电流、动作时间、单相过流和火对地、火对火短路时动作时间、动作电流试验，各项参数合格后方可使用。
5.6.3安装时一定要区分线路的工作零线（N）和保护零线（PE），严禁将保护零线（PE）接入漏电保护器。
5.6.4在安装和使用漏电保护器时，要保证漏电保护器与地面垂直，最大倾斜度不得超过5度，严禁放倒使用。
5.6.5 经验证合格投入使用的漏电保护器，任何人不得拆开。末级漏电保护器的使用人，每天在使用前要进行漏电保护按钮动作试验，保证漏电保护开关动作正常。严禁使用漏电保护动作失效的漏电保护器。
5.6.6 电源管理人员每月对现场所使用的漏电保护器检查一次，保证绝缘电阻、试验装置和动作性能良好。
5.7 移动式配电箱
5.7.1 移动配电箱由电工负责统一装配和检修，由使用单位负责保管维护。
5.7.2 移动配电箱的电源线采用橡套软电缆，电源线长度原则上不得超过40米，流动电源箱与其控制的用电设备的水平距离不超过5米。
5.7.3 移动配电箱内的漏电保护器、各类插座安装时，应按规定位置紧固在电器安装板上，不得歪斜和松动。
5.7.4 移动配电箱内的保护零线应通过接线端子柱连接，与工作零线分开，严禁混用。
5.7.5 移动配电箱内的电器元件，必须可靠完好，不准使用破损或不合格的电器元件。
5.7.6 高空使用的移动配电箱内，必须作好防止高空坠落的保护措施。
5.8 用电纪律
5.8.1用电设备必须实行“一闸、一机、一保护”制度，严禁用一个开关直接控制两台及两台以上用电设备。
5.8.2严禁从配电开关、漏电保护器的上口接电源，严禁将导线直接插入插座，严禁用金属丝代替保险丝。
5.8.3 电源线路不得接近热源或直接绑在金属架上，在金属容器、金属管道内的电源线不得有接头。
5.8.4 严禁用单相三极插座代替三相插座使用。
5.8.5电气设备严禁超铭牌使用，在额定负荷内选用开关。
5.8.6 所有的手持式电动工具（手枪钻、冲击钻、磨光机、砂轮机、电动扳手等）和移动式电动机具（如潜水泵、打夯机、水磨石机、电锯、金属切割机、木工机械等）必须经过漏电保护器；电源线必须采用橡套软电缆，长度不得超过30米，必须装设随时断开操作开关。
5.8.7在拆除电动机械或照明设备时，必须先拆电源端，再拆用电器端，严禁留有可能带电的裸露部分，电源线及时回收。
5.8.8在有爆炸危险场所及危险品仓库内应采用防爆型电气设备，开关必须装在室外。
5.8.9一般场所宜适用额定电压为220V的照明器，下列特殊场所应使用安全特低电压照明器：
　　a、隧道、人防工程、高温、有导电灰尘、比较潮湿或灯具离地面高度低于2.5m等场所的照明，电源电压不应大于36V；
　　b、潮湿和易触及带电体场所的照明，电源电压不得大于24V；
　　c、特别潮湿场所、导电良好的地面、锅炉或金属容器内的照明，电源电压不得大于12V。
5.8.10雷雨季节来临前，项目部负责对现场及生活区防雷接地电阻进行全面检查。检查记录见AQ11-表1《接地电阻检验记录表》
6. 相关文件
6.1 JGJ46—2005《施工现场临时用电安全技术规范》
6.2 GB50194-1993《建设工程施工现场供用电安全规范》
6.3 DL 5009.1—2002《电力建设安全工作规程》第1部分：火力发电厂
7. 附件
无
8. 记录
AQ11-表1《接地电阻检验记录表》
