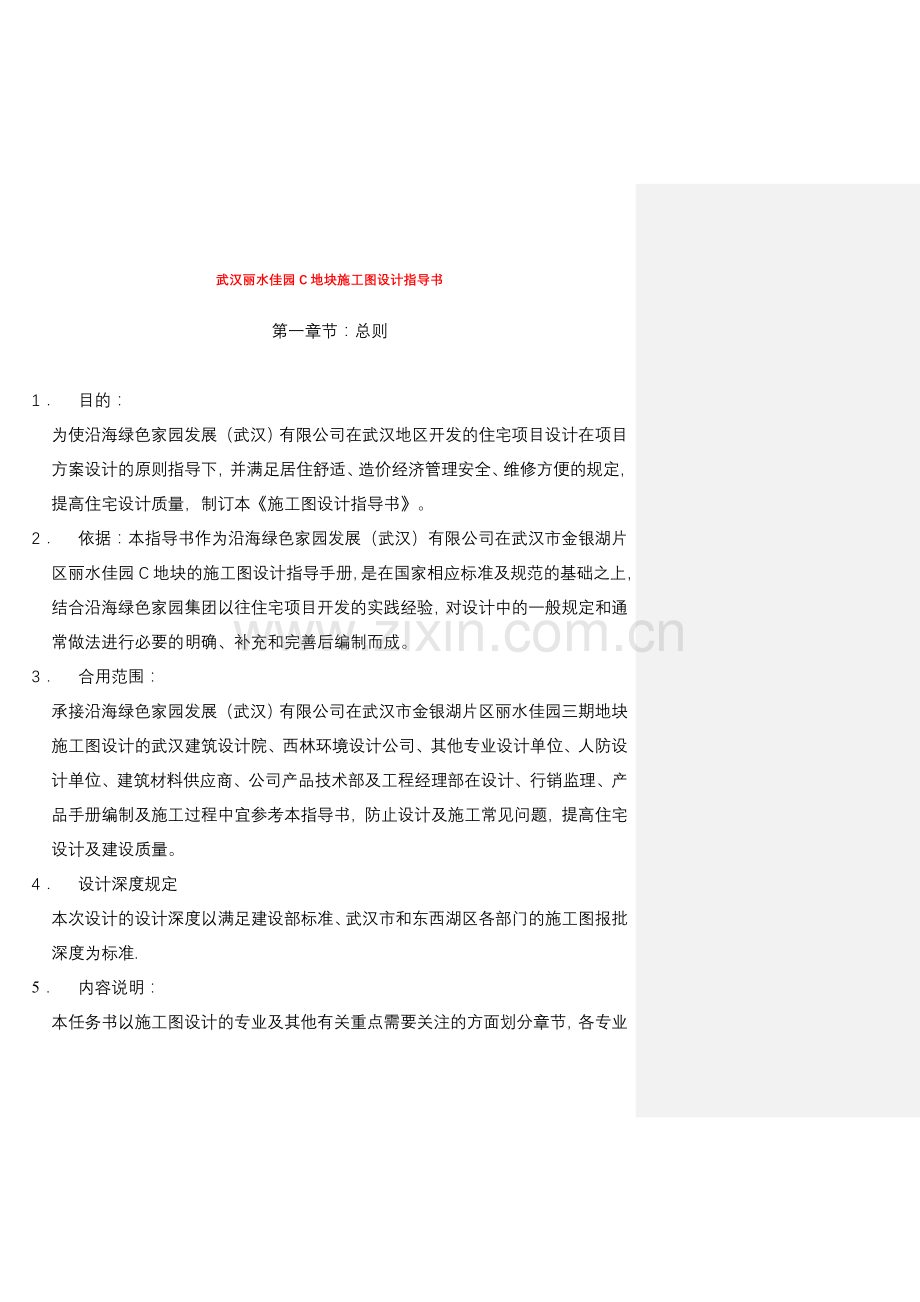

施工图设计任务书参考样本武汉丽水三期.doc_第1页
第1页 / 共29页

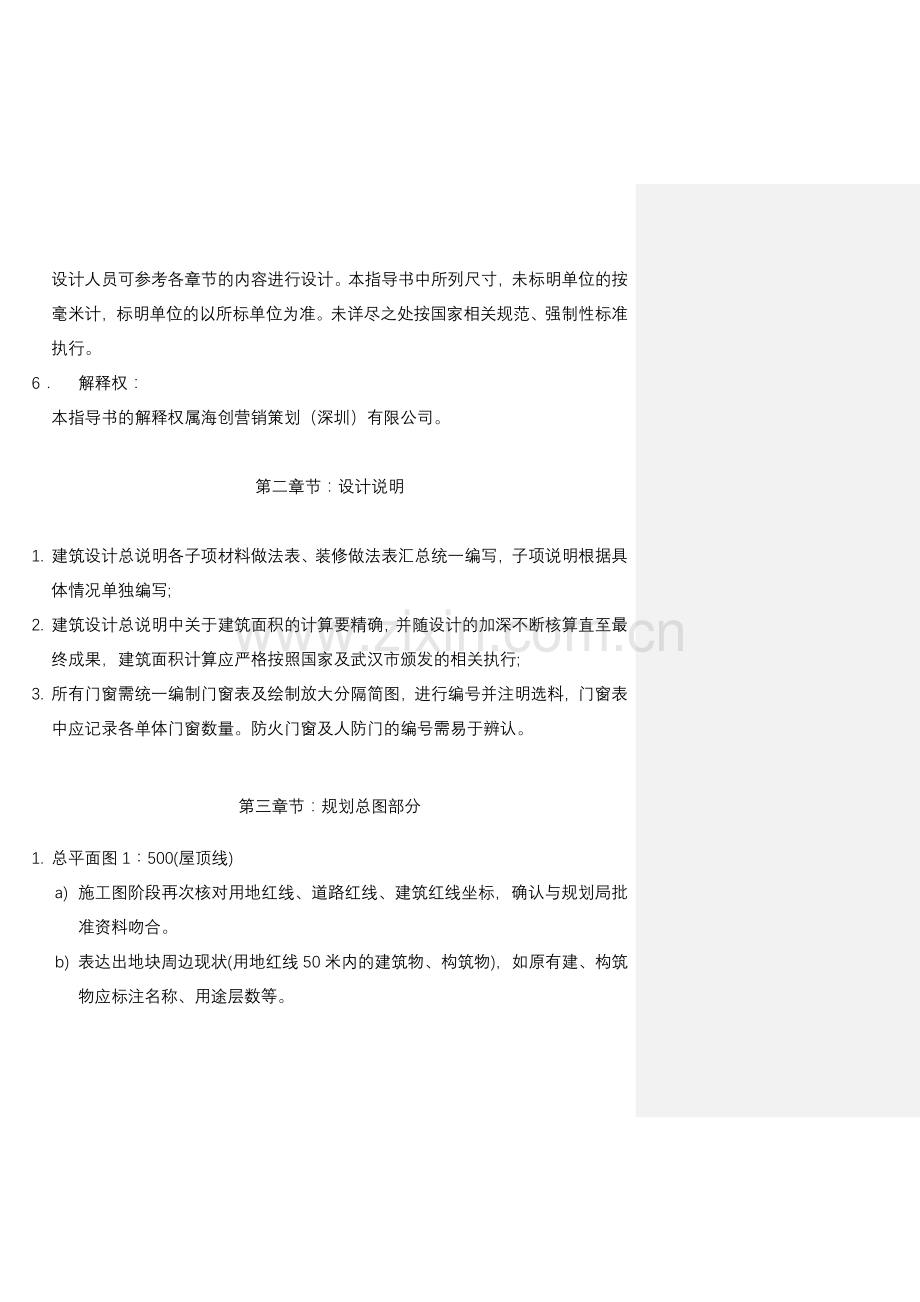

施工图设计任务书参考样本武汉丽水三期.doc_第2页
第2页 / 共29页
施工图设计任务书参考样本武汉丽水三期.doc_第3页
第3页 / 共29页
施工图设计任务书参考样本武汉丽水三期.doc_第4页
第4页 / 共29页
施工图设计任务书参考样本武汉丽水三期.doc_第5页
第5页 / 共29页
点击查看更多>>
资源描述

1、武汉丽水佳园C地块施工图设计指导书第一章节:总则1 目的:为使沿海绿色家园发展(武汉)有限公司在武汉地区开发的住宅项目设计在项目方案设计的原则指导下,并满足居住舒适、造价经济管理安全、维修方便的规定,提高住宅设计质量,制订本施工图设计指导书。2 依据:本指导书作为沿海绿色家园发展(武汉)有限公司在武汉市金银湖片区丽水佳园C地块的施工图设计指导手册,是在国家相应标准及规范的基础之上,结合沿海绿色家园集团以往住宅项目开发的实践经验,对设计中的一般规定和通常做法进行必要的明确、补充和完善后编制而成。3 合用范围:承接沿海绿色家园发展(武汉)有限公司在武汉市金银湖片区丽水佳园三期地块施工图设计的武汉建

2、筑设计院、西林环境设计公司、其他专业设计单位、人防设计单位、建筑材料供应商、公司产品技术部及工程经理部在设计、行销监理、产品手册编制及施工过程中宜参考本指导书,防止设计及施工常见问题,提高住宅设计及建设质量。4 设计深度规定本次设计的设计深度以满足建设部标准、武汉市和东西湖区各部门的施工图报批深度为标准.5 内容说明:本任务书以施工图设计的专业及其他有关重点需要关注的方面划分章节,各专业设计人员可参考各章节的内容进行设计。本指导书中所列尺寸,未标明单位的按毫米计,标明单位的以所标单位为准。未详尽之处按国家相关规范、强制性标准执行。6 解释权:本指导书的解释权属海创营销策划(深圳)有限公司。第二

3、章节:设计说明1. 建筑设计总说明各子项材料做法表、装修做法表汇总统一编写,子项说明根据具体情况单独编写;2. 建筑设计总说明中关于建筑面积的计算要精确,并随设计的加深不断核算直至最终成果,建筑面积计算应严格按照国家及武汉市颁发的相关执行;3. 所有门窗需统一编制门窗表及绘制放大分隔简图,进行编号并注明选料,门窗表中应记录各单体门窗数量。防火门窗及人防门的编号需易于辨认。第三章节:规划总图部分1. 总平面图1500(屋顶线)a) 施工图阶段再次核对用地红线、道路红线、建筑红线坐标,确认与规划局批准资料吻合。b) 表达出地块周边现状(用地红线50米内的建筑物、构筑物),如原有建、构筑物应标注名称

4、、用途层数等。c) 设计建筑用屋顶正投影平面表达,并注明栋号、型号、层数等。d) 人防工程、地下车库、化粪池等隐蔽工程以虚线表达,并用文字标注。e) 高层建筑消防登高面根据消防局规定设立,并用文字标注。f) 建筑间距满足消防、日照等规定。g) 标注建筑长、宽轴线尺寸及互相关系尺寸;道路红线与建筑红线距离尺寸;道路分幅宽度、道路边至建筑外墙及用地红线尺寸。h) 总平面中附重要技术经济指标表。2建筑定位平面图1500(底层平面图)a) 标注50X50米坐标方格网,并分别标注方格线X、Y坐标值。b) 建筑定位坐标应与地形图测量坐标系统一致。c) 标注建筑定位轴线编号及轴线交点坐标。d) 每栋建筑定位

5、坐标不少于2个(带有特殊尽端单位的单体建筑定位坐标不少于3个)。坐标值精确到小数点后3位。e) 淡化或删除与建筑定位无关内容。3道路及竖向布置图1500a) 标注建筑室内外地坪绝对标高;地下室底板绝对标高。b) 标注道路交叉点、变坡点、场地控制点标高。注明各变坡点间纵坡坡度及坡长。标明道路横坡双坡、单坡、坡度。c) 做好场地有组织排水,用箭头表达场地排水坡向。雨水口的布置应与场地排水坡向相吻合。d) 地下车库顶板覆土厚度应满足人防、绿化及管线埋深规定。e) 原则上重要道路路基设计应满足30吨消防车荷载压力规定,并且路基设计需要与现场实际地质情况综合考虑。重要车行道路采用混凝土路面。社区车行道设

6、计注意与市政道路的标高衔接问题,并且车行道交叉口两侧不易设立遮挡视线的植物或景观小品。f) 围墙、主景观轴道路、组团宅间路等由环境景观公司设计。4管线综合图a) 应对区内各专业管线进行平面综合和竖向综合。b) 平面综合对各专业管线进行合理布置。布置顺序为:由建筑基础外缘向外,依次为电力管线或电信管线、燃气管、给水管、雨水管、污水管。道路东侧、南侧布置电力、给水管线、雨水管线;西侧、北侧布置电信、燃气、污水管线。各管线间距须满足规范规定的最小水平净距规定。强、弱电管线横穿军用电缆时需在电缆两侧设立管井转接,穿越电缆部分要做屏蔽解决以防信号干扰。化粪池检查井口、雨水井、各管井口等需做暗埋,下沉30

7、0。化粪池设计在某些部位(如停车位处)需考虑车行荷载。单元门口的管井的设立需考虑美观,合理性。c) 管线竖向综合各管线埋深及覆土厚度满足规范规定。各管线上、下布置原则按规范规定执行,如给水管在污水管上面等。给出管线交叉点管底标高、管径、垂距、管线名称等。各地下管线之间垂直净距应满足规范规定最小垂直净距规定。d) 管线应结合道路路基一并施工。不良工程地质地段应妥善解决后再敷设管线,防止因不均匀沉降而导致管线开裂等现象。e) 雨污水管的选型及管径尽也许考虑选用水泥管。第四章节:建筑设计及技术措施1. 屋面:a) 屋面必须采用有组织排水方式,屋面施工图应具体标明排水分区、分水线、排水方向和坡度、雨落

8、口等内容。屋面需做好各管线穿板防水解决;b) 上人屋面考虑保温层等做法形成的室内外高差,并采用合理方式的解决。c) 屋顶女儿墙自建筑完毕面计算高度需大于1100;d) 平屋面考虑公私分区,上人部分做150高踢脚;e) 如顶层需出上空情况下的吊顶节点详图;f) 屋面雨水管的布置尽量隐蔽设立,如平面凹槽内,以减少对立面影响。g) 构造参考做法:i. 不上人平屋面(从上到下):l 40厚C20细石混凝土,表面收光,内配筋04120双向,设间距6000分格缝(设缝处钢筋必须断开),缝宽10mm,缝内嵌密封材料;l 40厚发泡聚苯乙烯板保温层(容重:32kg/m3) ;l 体积比1:8水泥煤渣找坡2并压

9、平,最薄处20厚;并根据工程情况拟定是否设排汽孔 ;l 4厚SBS防水卷材(热粘),接缝处用抹刀热抹平:(当屋面形状不规则、面积不大、水沟和转角部位较多时宜选用2mm厚聚氨酯涂膜) ;l 1.5厚JS聚合物水泥基防水涂膜,在山墙四周、水沟、屋面管道周边涂刷加强层,宽度250,上翻350;节点部位、阴阳角、转角处加一层聚酯无丝布;l 20厚1:2.5水泥砂浆找平层、泛浆、收光、吹砂、干燥。l 钢筋混凝土屋面板现浇压光。ii. 上人平屋面(从上到下):l 40厚C20细石混凝土,表面收光,内配筋04120双向,设间距6000分格缝(设缝处钢筋必须断开),缝宽10mm,缝内嵌密封材料;l 30厚挤塑

10、聚苯板保温层(容重:32kg/m3) ;l 体积比1:8水泥煤渣找坡2并压平,最薄处20厚;并根据工程情况拟定是否设排汽孔 ;l 4厚SBS防水卷材(热粘),接缝处用抹刀热抹平:(当屋面形状不规则、面积不大、水沟和转角部位较多时宜选用2mm厚聚氨酯涂膜) ;l 1.5厚JS聚合物水泥基防水涂膜,在山墙四周、水沟、屋面管道周边涂刷加强层,宽度250,上翻350;节点部位、阴阳角、转角处加一层聚酯无丝布;l 20厚1:2.5水泥砂浆找平层、泛浆、收光、吹砂、干燥。l 钢筋混凝土屋面板现浇压光。2. 墙体:a) 外墙填充墙材料为厚250膨胀珍珠岩空心砌块,分户墙材料为厚200膨胀珍珠岩空心砌块,膨胀

11、珍珠岩空心砌块需采用增长墙体强度的措施:户内隔墙材料为厚100的膨胀珍珠岩空心砌块,厅房隔墙结合空调室内机的位置设立小过梁;过梁底距地1600mm,梁长1m,宽同墙厚。厨卫隔墙为100厚膨胀珍珠岩空心砌块;厨、卫隔墙结合热水器的位置设立小过梁;过梁底距地1600mm,梁长1m,宽同墙厚。空调穿孔位置及洞口尺寸需明确;b) 所有墙体留洞均应有水平和竖向定位,梁柱上留洞应标注清楚并在结构图中采用相应措施;c) 卫生间C20混凝土导墙200高,宽同墙厚,与楼板一起现浇;d) 除阴角、砖砌体位于砼构件上方的情况下,所有钢筋砼墙体、梁、柱与砖砌体连接处必须统一挂200宽钢丝网,钢丝网网格间距以10mm为

12、宜;e) 墙面分格缝位于飘窗下沿,多层及小高层住宅单体每层设一道,夹层每5m一道;f) 建筑立面需标明材料及具体做法,特别是转角和不同材料交接处;g) 变形缝材料和色彩的解决应满足立面美观规定,淡化视觉注意力;h) 外墙节点的解决l 螺杆洞:在螺杆洞外侧凿出深40X40X20mm喇叭形(规定开口朝下),用聚合物水泥防水砂浆认真封闭,高出墙面1-2mm,砂浆凝固后应进行养护,并检查是否有细微裂缝或空鼓。l 脚手杆洞:用细石砼堵塞密实。l 空调洞:规定作成向外坡度,里面比外面要高20mm以上:并在空调口内侧做一半圆形防水坎。l 屋面分格缝:防水砂浆必须设立分格缝,缝的纵横间距不宜大于6000mm,

13、宽度宜为10mm,缝的深度宜为20mm:采用黑色密封胶条填缝。i) 构造做法:l 外墙涂料(滚涂二道)刮外墙腻子打磨平整8厚l:2.5纤维防水砂浆压光12厚l:2.5纤维防水砂浆l 外墙面砖8厚l:2.5纤维防水砂浆压光12厚l:2.5纤维防水砂浆3厚掺适量801胶的素水泥膏,满刮一道l 钢筋砼或膨胀珍珠岩空心砌块。l 外墙批荡分仓缝间距不大于6000毫米。3. 门窗:a) 结合立面设计,应尽量减少门窗的尺寸类别,提高标准化的限度。b) 对室外的窗应尽量采用平开的形式,窗户玻璃分格线不应当设在正常视高处。c) 门洞口顶高度应统一, 入户门高度自建筑完毕面计算2100高(考虑防火门的规格,洞口高

14、度尺寸尽量一致),宽度1000(标准层);复式及平层连通的大户型入户门宽度为1200,入户门高度2300;卧室门宽度900,厨房门宽度800,卫生间门宽度750,储藏室及佣人房门除特别规定外宽度800。d) 入户门垛尺寸一般不小于100,户内门垛尺寸不小于50,门垛附近有构造柱则扩大构造柱至相应尺寸,否则用细石混凝土加固。e) 相同类型房间窗洞口尺寸宜尽量统一,开间大于、等于3300的房间窗宽不宜小于18001800。f) 多层住宅凸窗窗台自建筑完毕面计算高450500,外墙面至凸窗板外缘为600。夹层住宅凸窗窗台高450400,外墙面至凸窗板外缘为600。g) A户型多功能厅、C户型起居室窗

15、台高500。h) 卧室窗台自建筑完毕面计算高900,或根据需要做落地窗连法式阳台;厨房、卫生间窗台自建筑完毕面计算高900。i) 住宅卫生间窗均采用磨砂玻璃,以避免视线干扰。j) 多层住宅厅及卧室窗顶距本层自建筑完毕面计算高(除特别注明外)2600或以上,多层住宅户型的厨卫吊顶水平线高度不小于2400;夹层住宅厅及卧室窗顶距本层自建筑完毕面计算高(除特别注明外)2150或以上,夹层户型的厨卫吊顶水平线高度不小于2023。k) 所有门窗的标注尺寸标明为洞口尺寸,详图中应标明立面划分及启动方式,启动方向需考虑空调安装及整体立面效果。门窗实际尺寸因施工及装修因素而产生的误差,不在设计中标明。窗户划分

16、中单片玻璃面积不宜超过2平方米。l) 门、窗除厨、卫部分及其他特别指定的均采用塑钢双玻窗。m) 色彩:门窗色彩根据立面效果可采用彩色塑钢材料。n) 平开门窗:设计院应根据产品特性提供中上水平品质产品的壁厚。o) 推拉门窗:采用防水性能较好的系列,设计院应根据产品特性提供中上水平品质产品的壁厚、玻璃压条等配套材料壁厚标准。p) 塞缝:除打泡外,需采用掺适量防水材料的1:2干硬性水泥砂浆塞缝以减少砂浆收缩裂缝,之后在塞缝砂浆的外表面刷一道防水涂料再收门窗边阴阳角,最后在外侧窗框与外墙连接处用钢筋条勾缝。q) 密封胶:夹层住宅的外墙门窗框与外墙连接处采用硅胶密封:多层住宅的外墙门窗框与外墙连接处采用

17、中性胶密封:玻璃与框扇连接处采用优质玻璃胶密封:框与扇之间的密封材料采用优质非再生胶条。r) 配件:门窗上框料要有滴水线条,下方框料要有排水槽:平开窗框料必须为高低角形式。应采用优质配件,涉及执手、锁、铰链、铆钉等。s) 外墙门框下部统一设立小型门坎,门槛宽度同墙厚,必要时表面可用花岗石装饰;以防止潮气侵入。t) 阳台栏杆必须采用竖向分隔;4. 楼地面:a) 除了B、C阳台降建筑完毕面50mm,其他部分结构统一降建筑完毕面30mm,交楼时建筑完毕面有高差的地面之间,在门下设20厚石材门槛,宽度与墙体厚度相同。b) 住宅中厅及卧室楼地面交楼完毕面为水泥地面。c) 厨房、卫生间及阳台交楼完毕面为水

18、泥地面,设涂膜防水层。d) 住宅电梯厅和楼梯间楼面为地砖,交楼时入户门下设石材门槛。底层电梯厅和楼梯间地面为花岗岩。e) 建筑首层散水标高低于室外地坪400,散水上为绿化覆土(或根据排水的组织情况取消散水)。f) 底层架空层楼地板用预制混凝土内配双向钢筋4150,局部(如卫生间,厨房)可用现浇混凝土,同正常做法。g) 室内各房不宜穿梁,重要房间不应穿梁以利装修和风水,不得已的地方可用反梁。h) 首层地面应做防水解决,在外墙基部设防潮层,需详图表达。i) 构造参考做法:i. 地下室底板(此项由专业设计院负责设计)l 装饰层(按设计拟定),坡道、车库应考虑耐磨,可考虑在细石砼层中掺屑并注意参考地方

19、做法。l 40厚C20细石砼圆6150,找坡可在100后C10混凝土垫层里完毕。l 15厚1:2.5水泥砂浆保护层;l 4厚SBS防水卷材(热粘),接缝处用热刀抹平。l 1.5厚聚合物水泥基层防水涂膜在外墙四角、水沟、管道周边涂刷加强层,宽度至少250,卷起至少500。l 15厚1:3水泥砂浆找平层。l 自防水钢筋混凝土底板(抗渗等级按设计规定)l 100厚C10混凝土垫层。l 地下室底板设计要注意考虑平战结合,截水沟、积水井、排水沟设计不要错、漏。ii. 地下室室外顶板(此项由专业设计院负责设计)l 装饰层(依设计而定)l 40厚C20细石砼,设分格缝(不大于4000mm),内嵌密封材料l

20、干铺玻纤布一层l 刷冷底子油一遍l 地下室钢筋混凝土顶板,收光找平(如现场情况不允许,则加一层20厚1:2.5水泥砂浆找平层)iii. 厨房楼面(假如厨房不设地漏,则取消第35道做法)l 510厚铺地砖,白水泥(:或彩色水泥)擦缝l 铺贴地砖前满刮一道素水泥膏(掺适量801胶)l 20厚1:3水泥砂浆保护层l 2.0厚911防水涂料,四周卷起至少250高l l厚聚合物水性防水涂料在地漏、阴阳角、穿板竖管等部位局部加强,宽度200l 最薄处20厚l:3水泥砂浆从门口处向地漏找2坡:l 钢筋混凝土楼板。(注:厨房楼板建筑面标高比主体楼板建筑完毕面标高减少30)iv. 卫生间楼面(从上至下)l 铺贴

21、地砖前满刮一道素水泥膏(掺适量801胶)l 20厚l:3水泥砂浆保护层l 2.0厚911防水涂料,四周卷起至少250高:(淋浴、水池、浴盆处加高至1800)l 1厚聚合物水性防水涂料在地漏、阴阳角、穿板竖管等部位局部加强,宽度200:l 最薄处20厚l:3水泥砂浆从门口处向地漏找1坡(和室外地坪差20)l 钢筋混凝土楼板。(注:卫生间楼板建筑面标高比主体楼板建筑完毕面标高减少30)v. 厅房楼面(从上至下)l 15厚l:2.5水泥砂浆拔平压光l 钢筋砼楼板vi. 阳台楼面(从上至下)l 铺贴地砖前满刮一道素水泥膏(掺适量801胶)l 最薄处20厚聚合物防水砂浆向地漏找1%坡l 钢筋混凝土楼板。

22、(注:阳台楼板建筑面标高比主体楼板建筑完毕面标高减少30)5. 外墙饰面:a) 建筑立面需标明材料及具体做法, 特别是转角和不同材料交接处。 b) 墙面分格缝的划分间距和作法需在立面或详图中表现。c) 墙面抹灰采用防水纤维水泥砂浆(内掺每立方水泥砂浆0.9kg杜拉纤维)分两次粉刷,以减少墙体开裂及渗水现象;d) 变形缝材料和色彩的解决应满足立面美观规定,淡化视觉注意。外墙立面设计中请注意考虑外墙涂料与外墙面砖交界面的节点大样设计。e) 做外墙面砖铺贴方式大样图f) 单元出入口设计雨蓬g) 电梯的住宅入口台阶处设坡道.h) 管道不宜集中设在单元入口处;如设立应用轻制隔板封堵,应在隐蔽处设可拆卸的

23、检查口.i) 首层户型设计中向庭院一面设小院形式,向道路一侧在不影响行李,停车和人行的前提下也设立小院,以丰富空间层次及增长底层住宅的附加值,小院的设立不影响首层煤气抄表方便,如有影响需为抄表设立缺口并做装饰解决;首层住户朝向公共道路的阳台以栏板阳台为宜.(考虑视线问题)j) 单元入口应精心设计,并以组团为单位统一风格.6. 墙面:构造参考做法:a) 地下室墙面(外防:从外向内)i. 回填土ii. 30厚聚苯板(密度16KG/M3)保护层iii. 3-4厚SBS热粘,拼缝抹平(如施工不便,可以采用2厚911防水涂膜)iv. 刷冷底子油v. 15厚1:3水泥砂浆找平vi. 自防水钢筋混凝土墙板(

24、抗渗等级按设计规定) vii. 20厚(10+10)1:2.5水泥沙浆抹灰viii. 刮两道掺108胶的白水泥腻子ix. 刷内墙涂料b) 地下室墙面(内防:从内到外)i. 装饰层:按设计拟定,一般刮两遍耐水腻子(如能保证质量,可刮两遍掺108胶的白水泥腻子代替),刷两道国产优质睛雨漆ii. 10厚聚合物防水砂浆iii. 涂刷一遍聚合物净胶乳iv. 15厚1:3水泥砂浆拔平v. 抗渗钢筋砼墙板(抗渗等级按设计规定)c) 厨房,卫生间墙面i. 3厚聚合物水泥砂浆ii. 1厚聚合物水泥基防水涂膜iii. 20厚1:3水泥砂浆iv. 钢筋混凝土与膨胀珍珠岩砌块墙体连接处钉钢丝网200宽v. 钢筋混凝土

25、砌块墙面用于钢筋混凝土墙面时刷一道YJ-302混凝土界面解决剂.d) 厅房墙面(从上至下)i. 5厚1:2.5水泥砂浆压光(可采用合适配比的混合砂浆)ii. 15厚l:3水泥砂浆(可采用合适配比的混合砂浆)7. 天棚构造参考做法:a) 地下室天棚(有专门规定的设备用房、办公用房等除外)i. 满刮一遍掺108胶的白水泥腻子(民防区域以外的天棚则不做此项)ii. 钢筋砼楼板b) 厅房天棚i. 15厚1:2.5水泥砂浆抹光ii. 5厚1:2.5水泥砂浆打底扫毛iii. 素水泥浆结合层(内掺水重3-5%的801胶)iv. 钢筋砼楼板c) 阳台天棚i. 打磨后刷优质外墙涂料两道ii. 刮两遍耐水腻子(如

26、能保证质量,可刮两遍掺107胶的白水泥腻子代替)iii. 5厚1:2.5水泥砂浆抹光iv. 10厚1:2.5水泥砂浆打底扫毛v. 钢筋砼楼板8. 家具电器布置a) 厨卫布置i. 平面设计时需考虑,每户厨房内橱柜长度3000左右,橱柜布置遵循洗切炒的流线。洗菜盆及煤气炉位置需考虑两人同时操作的也许。冰箱位宽度不小于750洗衣机位不小于600X600。厨房窗开向凹槽、阳台或与其它户开窗相近时,应设变压式成品烟道。所有厨房外墙抽油烟机留洞应做装饰解决,水平定位,并出详图.ii. 所有户型的卫生间均留排气扇位,排气扇在窗上部留400高固定扇安装,排气扇设带开关插座,开关并联于门口附近顺手处。iii.

27、厨卫布置需考虑煤气表位置、煤气管的走向,尽量减少煤气管的户内长度。iv. 卫生间放大平面设计需考虑顾客二次装修的需要:主人浴室设计需考虑台式洗手台的位置,台盆台面宽度不小于550,高度850。台盆镜面宽度同台盆台面长度。公共浴室洗手盆为柱盆,柱盆宽度600,中心距侧墙不小于450:分离式公共手盆可做台盆。v. 预留浴缸尺寸为750X1750,淋浴间宽850,长不小于850,翻口材料为石材,槽内向边角地漏找坡。淋浴开关接口距地800。vi. 座厕位宽度不小于900,手纸盒尽量位于侧墙,距后墙500,中心距地660。vii. 燃气式热水器应置于厨房内;卫生间内设热水器,两卫生间相邻时可共用一个设热

28、水器,所有热水器采用强排式,热水器尽量避免安装在淋浴间内或浴缸白勺侧面。卫生间梁面预留0120热水器排风孔洞,中心距地2500,管道走于吊顶。viii. 所有抽油烟机的外墙留洞洞底标高不小于2300。ix. 所有洗衣机位预留给水龙头和专用地漏。卫生间的地漏及排水坡度情况需在详图中表达清楚。x. 卫生间内避免有梁穿过,有梁穿过时应注意卫生器具楼面留孔与梁的关系:注意给水管、排水管、煤气管不发生冲突,立管不遮挡排气洞口、不影响开窗。xi. 佣人房卫生间设蹲便器时需考虑水箱吊挂位置。xii. 卫生间的下层为卧室或餐厅等部位时,结构应减少楼板标高,卫生器具排水方式为侧排,防水等级宜升高。xiii. 多

29、层住宅成品烟道尺寸为300X500,小高层及夹层住宅成品烟道尺寸为350X550。xiv. 卫生间留插座.厨房至少安排6个插座(基本满足厨房家电规定).厨房插座应避免靠近水盆,灶具.xv. 考虑洁具上下水管噪音的影响,卫生间不宜沿卧室墙边布置,上下水立管不得在室内外露.b) 阳台及平台i. 阳台充足考虑晾衣遮雨设计,标明地漏并表达排水坡度。ii. 阳台所有墙面,天花涂料部分为外墙涂料。iii. 阳台栏杆自建筑完毕面计算。夹层、小高层高1100,多层高1050。假如结构反梁高度超过220,则栏杆高度从梁顶面开始计算。iv. 平台设踢脚,建议踢脚高度150。v. 阳台与室内地坪建筑完毕面高差不小于

30、30。vi. 阳台拦板应综合考虑美观性、安全性。阳台栏杆采用竖向分格,材料可采用方钢、扁钢或者圆钢。vii. 如阳台设洗衣机应采用洗衣机地漏综合考虑地漏、给水位的合理性。洗衣机污水排放与屋面雨水管分开设计。c) 空调位i. 空调室外机位应考虑便于安装及维修的也许性,靠近窗洞口设立,尽量避免设在山墙并且旁边未设窗之处,不便于空调机的安装。空调位设在凹槽内时需考虑对窗槽内的影响,距离过近而对吹的两室外机需互相-错位。ii. 空调室外机安装可采用相临凸窗放置(需考虑便于安装)、梁下挑板放置、阳台或平层挑板放置等几种方式。同一位置安装两台空调室外机时,在平面相同位置不同标高处分别挑板安装。外墙除建筑凹

31、槽处以外的空调位均做装饰解决,空调位周边设铝合金或塑钢百叶进行装饰,并设有活动扇以便于安装。iii. 空调室内机出风口不应直接对向床头。iv. 空调冷媒管穿外墙的洞口为080,洞口内外做PVC套管,多层住宅壁挂式室内机管中心距地2150(柜式室内机管中心距地200),夹层住宅壁挂式室内机管中心距地2023,向外倾斜l0度,并尽量减少内外墙面暴露较长段空调管。v. 空调冷凝水管应尽量考虑结合雨水管合并设计,如就近处无雨水管则需考虑预埋,通常每层留三通。vi. 空调机位高度适当,长度1000,净宽600.百叶距空调不宜紧贴。9. 电梯厅、楼梯间及地下室a) 住宅部分的消火栓采用内嵌式,避开厅、卧墙

32、面及避开正对户门设立,当嵌入墙面为住户墙面时,箱入墙面140厚,箱与户内之间用60厚红砖砌筑,室内一侧铺聚苯板隔声层和钢板网抹灰。同时注意位于楼梯休息平台处的消火栓上皮与梁、层的关系。b) 电梯厅旁的水表房、配电间等设门槛,有水房间需设地漏:电梯口做反坡,防止电梯井进水。c) 建筑设计统一协调设备专业管线和设备位置,同时考虑计量方式和相应的位置。d) 地下汽车库及汽车进出坡道的设计,需满足小型车辆的行驶和停放,并避免汽车进出坡道口处雨水倒流的情况。e) 汽车坡道起始两端应设立缓坡道,坡道宽度在转弯处宜适当加宽;地下室设备管线的立管布置及水平管的管底净高,也需满足上述规定。10. 装修标准a)

33、外墙:采用对人体无害的环保外墙涂料,局部基座可做贴面砖或者石材装饰。b) 内墙:公建(涉及住宅单体公共楼梯间部分)为白色乳胶漆,素水泥浆做1 0 0高踢脚。住宅户内墙体满刮腻子两道。c) 天花:公建(涉及住宅单体公共楼梯间部分)为白色乳胶漆;住宅户内天棚满刮腻子两道。d) 地面:住宅厅、房、阳台、厨房、卫生间为水泥砂浆抹光; 公建(涉及多层住宅单体公共楼梯间部分)为铺设防滑地砖;夹层住宅一层入口及电梯厅前室为花岗石地面,消防楼梯间为水泥砂浆抹光,踏步带防滑条。e) 屋面:屋面为水泥砂浆抹光。f) 窗户:公建及住宅单体均为塑钢窗框,配双层白玻。g) 门:分户门为彩色钢质防盗门,配门锁、警眼、防盗

34、链:阳台为白色或彩色塑钢窗框,配白玻;公建卫生间为模压门,其余门为白色或彩色塑钢窗框,配白玻。h) 电梯:7层及以上住宅,装配 “西子奥” 住宅专用电梯。i) 电话: 每户设两条外线,客厅、书房、主人房各设一插座,并且都能使用两条外线(建议每房间均有接口)。j) 电视: 客厅:主人房各设一有线电视插座。k) 智能化保安系统:送非可视对讲分机,与物业管理控制中心联网:社区周界设红外线对射报警及摄像监控系统,社区巡更管理系统等。具体见“武汉丽水佳园3、4期弱电系统配置”规定l) 电气:暗埋电气管线,预留到各房间。m) 煤气:煤气管道安装到厨房、卫生间。(应考虑最佳管线走向)n) 给排水:预设空调机

35、专用冷凝水排水管:采用环保设计专利“微型生活污水解决装置”给水水泵。预留给水管头到各卫生间及厨房,设计时需考虑设立热水管,其中可考虑厨房和直接相邻的卫生间可考虑共用热水器。厨房需考虑煤气热水器的安放位置。o) 其它:社区设背景音乐系统。第五章节:结构部分结构重要设计原则:考虑成本因素,结构布置应体现传力简捷的原则,各项荷载及计算参数应按规范合理取值,综合考虑安全性、耐久性、施工方便性及经济性的统一;精心计算,控制本工程混凝土含量及钢筋含量等指标在合理范围之内。1. 结构中梁、柱构件配筋选用I、II级钢筋;根据综合造价节约的原则,楼板配筋中,构造配筋和内力较小处配筋采用I级钢筋,内力较大处采用冷

36、轧带肋钢筋,板内(墙下)加强筋可用II级钢筋。2. 一般情况,层数6工程的基础、梁、板混凝土强度等级宜按C25设计计算:墙、柱混凝土强度等级按计算拟定。层数7层工程的基础、梁、板,优先按C25设计;墙、柱混凝土强度等级按计算拟定。3. 场地平整和基础问题:填方区填土的解决采用分层压实或分层夯实;有条件时应尽量采用天然地基基础形式,无法采用天然地基基础时应进行多方案(如人工挖孔桩、沉管灌注桩、预制桩、深层水泥搅拌桩、夯扩桩、地基解决)比较,选用安全可靠、经济合理的基础方案。4. 上部结构体系应与建筑协调,采用异形柱框架或剪力墙结构体系,重要建筑空间不宜露出梁、柱、剪力墙等构件的棱角,构件断面、配

37、筋设计在满足建筑功能(层高、净高、间距等)及外观效果规定基础上切忌过度保守。5. 建筑物长度超标时应采用措施防止楼板产生温度、收缩裂缝。6. 考虑防渗水问题。卫生间周边墙处设立150高混凝土槛,出屋面墙体至少设立350高(从屋面结构板开始算起)的钢筋混凝土板或反梁,施工时采用混凝土二次浇筑,与原结构体系形成整体。7. 过梁、构造柱设计应符合规范规定,其洞口平面布置建施图应清楚表达;墙体构造柱的具体平面位置可与建筑专业协商拟定并标注于建筑、结构图上。8. 应出电气、设备预留孔洞、预埋套管位置图。(保证在梁中位置,同时满足安装施工技术规定、特别注意排水管道距板底距离是否满足安装技术规定)9. 各专

38、业之间和专业内部设计应互相协调,例如:平面位置、尺寸一致,细部构造一致,其结构布置配筋应一致,不要互相矛盾。10. 填土厚度超过2.00米的室内非承重墙下设计必须有基础梁,填土厚度局限性2.00米的非承重墙下若无基础拉梁则需设计砖基础,持力层为原土。11. 由于场地新填土层普遍较厚,首层室内地面按照架空预制板设计(厨卫等不合预制板模数的部位用现浇钢筋混凝土板),室内架空板下填土应分层夯实且至少比室外地面高100。12. 应注意厅房与屋顶花园、平台相连处门窗上口的梁断面设计(必要时可做反梁),以保证门窗高度。13. 多层住宅框架梁需满足梁底距本层建筑标高不小于2400。14. 户型平面中在也许前

39、提下客厅与餐厅做整块大跨度楼板结构,取消两者之间的梁。房间天棚不应有梁。如客厅和餐厅等无墙处尽量不设立结构梁。15. 大跨度楼板厚度及含钢量需优化设计。L形和T形等异形板的厚度及配筋建议按有限元计算。16. 注意屋顶局部有带覆土层的种植花园处其活荷载应按实际情况取值。17. 室内楼板若有局部减少,应标注标高并注意板配筋形式;厨卫地坪作结构降板时,周边相应梁面是否可突出厨卫楼板面应与建筑互相协商。厨房、卫生间隔墙处的梁宽及位置应避免和排水管道及降板矛盾。18. 设备预埋件、预留孔洞、预留套管的位置、尺寸、荷载与相关专业协调一致;给排水穿外墙管应预留套管。单体方案拟定后研究是否需要如此规定19.

40、女儿墙、凸窗、花坛、台阶、建筑线条或造型等非结构构件,需结构配合者均应有结构设计详图,并应注意其倾覆、沉降、开裂及与主体结构的联结等问题;凸窗窗套做法为整体后浇并与主体结构砼构件可靠连结,厚度为100。空调板应与主体结构混凝土构件可靠连结,不应简朴埋置于非承重墙体内。20. 卫生间的下层为卧室或餐厅等部位时,结构应减少楼板标高,卫生器具排水方式为侧排,避免影响下层卧室的使用。21对相关专业在楼板、墙内埋设管线提出限制条件,必要时应有结构加强措施。第六章节:电气部分1. 强电a) 电气设计时需考虑房间梁所在位置,避免灯位布置左梁上或梁边。b) 配电箱,电表箱及其它留洞位置、尺寸大小,在结构图中有

41、清楚的表达,特别注旨在楼梯间电表箱留洞尺寸大小,能否安顿。户内配电箱置于入户门后或较次要位置,中心距地1900。c) 厨房和卫生间照明开关设于门边,开关和插座布置避免与洗衣机、冰箱、抽油烟机、燃气热水器等厨卫设备冲突,除吊顶内距地2400处安装抽油烟机插座(夹层住宅除外)外,灶台上方不可有开关插座。卫生间台式洗手盆侧设电吹风备用插座,底边距地1300,厨房电源插座底边距地1300,热水器及排气扇电源插座安装于吊顶内,底边距地2500。d) 厨房和卫生间的灯具布置,按灯的中心位置布置。特别是镜前灯位置应根据台面和镜面尺寸,标注镜前灯安装具体位置。e) 屋面防雷敷设为明装。f) 电气布置图需绘制1

42、:5 0放大平面图,并经甲方设计人员书面认可。g) 厨卫照明开关设于门外。(建议设单向开关)h) 卫生间窗侧设排气扇插座,底边距地2400。i) 镜前灯为日光灯,设在吊顶内,以隔栅装饰,隔栅宽同镜宽。j) 主卫和公卫预留防水热水器插座,中心距地2400。k) 吸顶灯预留位置需结合结构梁位置,避免与梁发生冲突。l) 直接起动的电机使用抗冲击能力强的主开关。m) 所有开关插座须标明上下左右距离尺寸,尺寸标注的参照物,平面尺寸以预埋时必须以墙体为基准,标注的高度自建筑完毕面计算。 n) 底层私家花园在隐蔽防雨处设一个电源插座。o) 电梯机房内需设立空调插座一个。p) 其他必需标准可由设计人员结合通用

43、标准和项目需要拟定标准;2. 弱电a) 单元非可视对讲机底距地1300,室外组团围墙机底距地1300,进户线管预留PVC25。门铃设于非可视对讲机正上方距梁或天花吊顶下25MM。b) 有线电视、电话、宽带网、保安对讲系统从室外弱电井引至单元楼梯口的主进线管的管径分别为PVC32、PVC32、PVC40、PVC25。c) 有线电视放大器的弱电井增长电源插座。燃气报警器位于燃气灶下方,线盒上标高为300。d) 在消防楼梯地下层、1层及顶层出屋面的消防门边各设立一个门禁接线盒,通过PVC25线管引至本层弱电井或本栋弱电箱。3. C 智能化系统安装规定a) 室内非可视对讲机标高为距地1400。b) 液

44、化石油气探测器,安装于厨房内,靠近门边3 0CM40CM,离地40CM。c) 未说明接线盒采用8 6型、电线管采用PVC 2 0,有说明的见说明给排水部分第七章节:水专业部分1. 雨污水立管的位置在满足排水技术规定的前提下,尽量布置在建筑凹槽,内和阴角、工作阳台等位置。2. 给排水管避开空调挑板、厨房排油烟孔、热水器排烟孔等外墙洞口。3. 高层雨水立管可以通过附近的小雨水口接入雨水检查井。屋面雨水应与阳台排水系统分开,阳台排水应按入污水系统。4. 通气管穿屋面位置,结构预留孔洞:,建筑作相应防水构造解决。5. 室内冷热水管暗设,局部埋于板内的水管直采用寿命长;不易遭破坏的管材,埋设管段不宜设接

45、头。室内冷热水管沿墙埋设日寸,其分别距离建筑地丽250和400毫米。6. 厨房和卫生间各卫生器具给水配件高度分别为:坐便器距地250,浴缸距浴缸上表面150,洗衣机距地1000,淋浴器距地800,热水器距地1000,洗涤盆距地450。7. 厨房内布置洗衣机时,其排水可采用洗衣机专用地漏。多层及小高层住宅地漏采用带S型存水弯型,并设有检查口。夹层住宅设防反溢地漏。8. 厨房卫生间采用下排水时,其排水横管穿外墙留洞位置宜设在梁下与吊顶之间, 即本段梁宜做成反梁, 以留出从吊顶上穿管的空间。依据(深圳市民用建筑设计技术规定与规定,排水管的安装宜采用当管道维修时不干扰下层住户的措施的规定,刃;可以考虑

46、卫生间局部进一步降板,将排水管所有置于板上的作法。9. 当卫生间的下层为卧室或餐厅等部位时,结构必须减少楼板标高,卫生器具排水方式必须为侧排,避免影响下层卧室的使用。10. 空调冷凝水管为1寸PVC管加保温后埋墙。11. 室内消火栓管道宜敷设在吊顶,墙角等较隐蔽的地方,管道上布置阀门时考虑到安装与检修空间并不影响交通。12. 泵房水池中当消防用水大于500立方米时,提成两个能独立使用的水池。当生活用水在池中停留时间超过24小时时,宜将生活贮水池与消防水池分开设立。生活水池中设导流墙,避免死水区,其内壁采用防止水质污染的措施。13. 泵房布置考虑合理的检修空间,对大型设备需配有起重装置。水泵房宜

47、采用隔震、消声的措施。安装在楼板上的生活泵应做隔振台座。屋顶稳压装置严禁设立在住户顶板上,以防止低频噪音干扰。使用性质不同或计费不同的给水系统应自成独立体系,不得连通。 14. 发电机房需设计给水及排水,其中发电机房室内部分排水方式采用明沟排水。15. 给排水检修井设于绿地内避免设于道路上。庭院内为避免雨水井过多,可沿宅前路做周圈雨水明沟,雨水或雨落管排入沟内,统一排入市政管。16. 给水为13层市政供水3层以上加压供水,污水采用集中解决后排放市政雨水管渠办法。17. 其他必需标准可由设计人员结合通用标准和项目需要拟定标准;第八章节:煤气及通风部分1. 煤气立管布置避免影响建筑外立面。 2. 埋地煤气管需避开围墙、大门等园建设施。3. 煤气表设立的位置应考虑对橱柜的影响,尽量缩短煤气管在室内的长度。4. 屋顶正压送风风机尽量选用低噪音的型号,风机位置避免布置在顶层住户楼板上方。5. 商业裙房餐饮业的油烟排放,考虑设立烟道,直通塔楼顶部。
