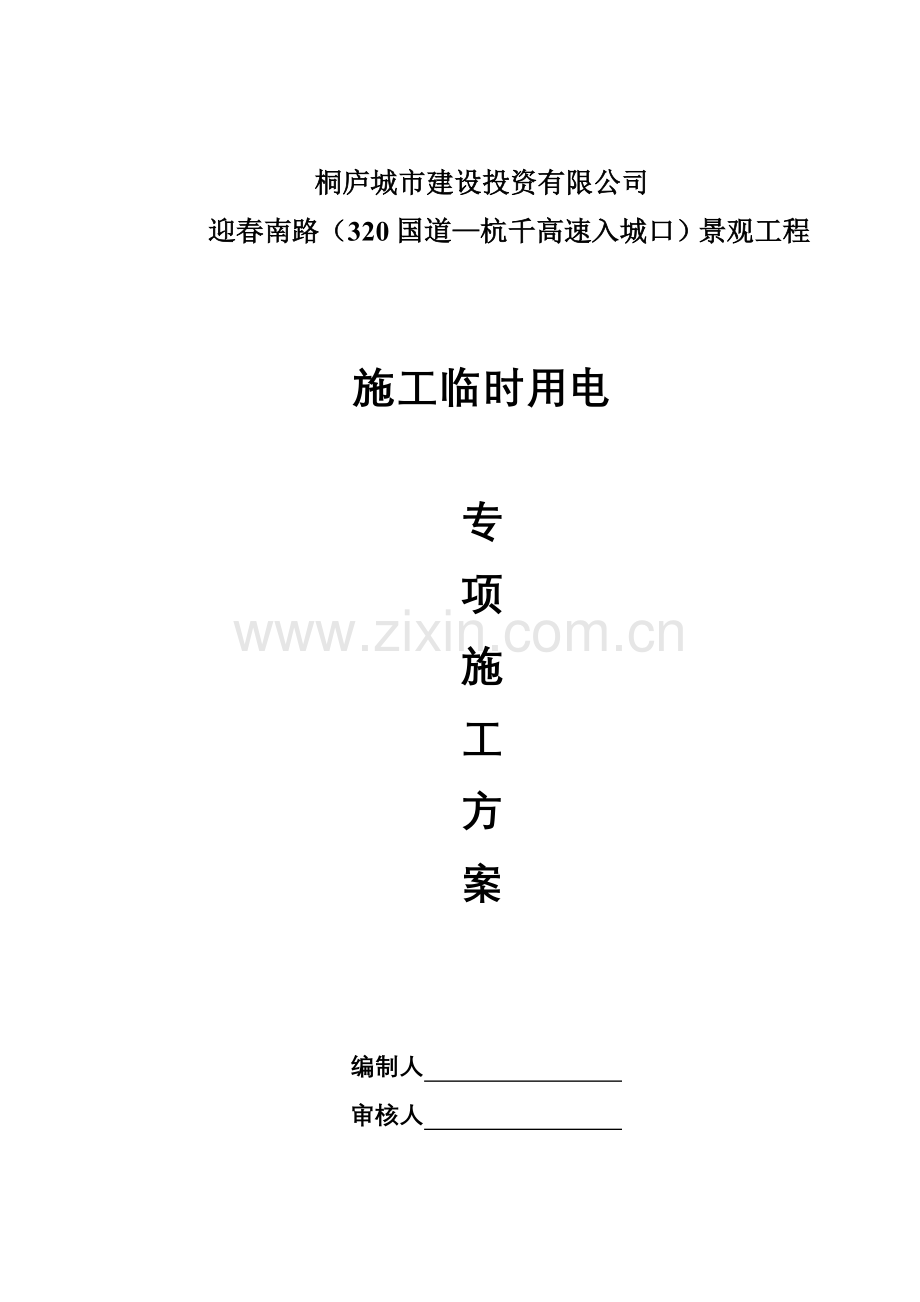

中华人民共和国国家标准规范用表致： (监理单位) 我方已根据施工协议的有关规定完毕了迎春南路（320国道-杭千高速入城口）景观工程施工临时用电专项方案的编制,并经我单位上级技术负责人与安全负责人审查批准,请予以审查。附： 施工临时用电专项方案 承包单位（章）_项目经理 _日 期 _2023年2月18日专业监理工程师审查意见： 专业监理工程师 _日 期 _总监理工程师审查意见：项目监理机构 _总监理工程师 _ 日 期 _(GB50319-2023) A2 施工方案报审表工程名称：迎春南路（320国道-杭千高速入城口）景观工程 编号 技案004 (本表由承包单位填报,一式四份) 桐庐城市建设投资有限公司迎春南路（320国道杭千高速入城口）景观工程施工临时用电 专项施工方案编制人 审核人 杭州萧山园林集团有限公司二月十八日目 录1工程概况2重要施工机械一览表3施工临时用电布置3.1用电负荷计算3.2用电布置3.3临时用电安全技术规定3.4保护接零、接地、防雷规定3.5临时用电施工及使用规定3.6临时用电防火使用规定临时用电施工组织设计1工程概况迎春南路（320国道-杭千高速入城口）景观工程位于320国道-杭千高速入城口的迎春南路。由桐庐城市建设投资有限公司投资建设；浙江城建园林设计院设计； 公司监理；杭州萧山园林集团有限公司承建。工程内容是对设计施工图范围内的景观、绿化、综合整冶工程进行施工。2拟投入的重要施工机械一览表序号机械或设备名 称规 格型 号数量国别产地制造年份额定功率(KW)生产能力用于施工部位备注1自卸车SP34010国产2023105土方运送2推土机上海1202国产2023132土方工程3潜水泵QX6-184国产20231.8沟渠抽水4汽车吊35T1国产2023185绿化种植5单斗挖土机W1-603国产2023125土方挖掘6翻斗车ZJ-116国产2023场内运送7发电机EF13000TE2日产202322HP发电8砼搅拌机JZC-3502国产20237.5混凝土搅拌9砂浆拌和机ZM13-102国产20232.2砂浆搅拌10砼振动器平板式3国产20233.3砼工程11砼振动器插入式3国产20231.7砼工程12蛙式打夯机HW-603国产20233打夯13压路机CA251国产202380道路工程14震动式压路机YZC2.51国产202350道路工程15管道切割机CG1-303国产20235管道切割16钢筋切断机GQ40A2国产20234.5钢筋工程17钢筋对焊机UN1-752国产202375钢筋工程18木工机械配套4套国产20235木作19圆盘锯MJ1094国产20233铺装20苗木运送车柳州东风10国产2023120苗木运送21多功能洒水车东风2国产20235T苗木养护22树盖修剪机NT-22国产20232苗木修剪（最高用电容量：256.60千瓦；平均用电容量106.60千瓦）3施工临时用电布置3.1用电负荷计算书1、根据重要工机械一览表，该施工段用电负荷计算如下： P1.1（K1Pc*K2+0.1P）=1.24K1Pe 其中：Pe为重要施工机械的总功率； K1 为同时使用系数，台数少于30台，取0.72、计算结果及解决根据计算结果用电总功率为256.60kw, 变压器容量计算值为 kw，与建设单位现场提供用电量 kvA的变压器相符。3.2用电布置1.施工现场电力线路采用三相五线制，电气设备的金属外壳必须与专用保护零线连接。2.运用建设单位提供的变压器，采用架空配线BV4240引进，采用截面积为2402的BX铜芯橡皮线，引入线应按规定采用相应措施保护，施工现场设立配电房，配制配电柜，分别引向单体的总配电箱、钢筋加工场、生活区、木工棚等设立动力专线（对焊机因动力较大设专线），其中由单体的总配电箱再分别引出向井架、砼搅拌机、砂浆机供电的分支动力专线；生活区配电箱分设食堂配电箱和二个职工住宿区照明配电箱，另现场办公室特设一路照明专线。3.到现场各配电箱用VV5线软电缆埋地敷设，其中埋地深度在600mm以上，用细沙覆盖，覆盖厚度不得10cm，再在上面铺设砂石填料。4.楼层埋设钢套管电缆，电缆线通过每层引至楼层总配电箱，水平供电由楼层分派电箱接出至开关箱，再由开关箱接至用电机具。3.3临时用电安全技术规定（1）编制依据：JGJ94-2023施工现场临时用电安全技术标准。（2）需要变更临时用电施工组织设计内容时，必须由电气工程技术人员编制，技术负责人审核，经主管部门批准后方可实行，并补充有关图纸资料存档。（3）电工必须持证上岗。（4）建立临时用电安全技术档案。其内容为：临时用电施工组织设计；修改临时用电施工组织设计资料；技术交底资料；临时用电工程检查验收表；电气设备的试、检查凭单和调试记录；接地电阻测定登记表；定期检（复）查表；（施工现场每月一次，并复查接地电阻值）。电工维修工作记录。可指定专人（电工）管理，并于临时用电工程拆除后统一归档。3.4保护接零、接地、防雷规定1）施工现场的中点直接接地的电力线路中必须采用TNS接零保护系统（三相五线制），电气设备的金属外壳必须与专用保护零线连接，专用保护零线（简称保护零线）应由工作接地线，配电箱的零线或第一级漏电保护器，电源侧的零线引出，并按规定色标规定接线。2）下列施工用电设备不断电的外露导电部分应做保护接零：电机、电器、照明器具，手持电动工具的金属外壳；电气设备传动装置金属部件；配电屏与控制屏的金属框架；室内、外配电装置的金属框架及靠近带电部分的金属围栏和金属门；电力线路金属保护管等。3）保护零线的截面，应不小于工作零线的截面且不小于动力线截面的一半，同时必须满足机械强度规定。保护零线架空敷设的间距大于25m时，保护零线截面至少应为16mm2的绝缘铜线。4）与电气设备相连接的保护零线应为截面动力线截面的一半，且不小于2.5 mm2的多股绝缘铜线。5）保护零线必须采用绿、黄双色绝缘线，任何情况下不准用作负荷线。6）防雷：施工现场内的升降机（物料提高机等垂直运送机械）若处在相邻建筑物、构筑物的防雷装置保护范围以外，且机械设备高度高于20m时，则应安装防雷装置。机械设备上的避雷针（接闪器）长度应为12m。安装防护装置的机械设备的防雷引下线，可运用该设备的金属结构体，但应保护导体与导体之间电阻接近为零的金属性连接（焊接线或螺栓连接）。该设备上所用的动力、控制、照明、信号通信线路均应采用钢管敷设，并将钢筋与设备的金属结构体作电气连接。垂直接地体宜采用角钢、钢管或圆钢，但不得使用螺纹钢材。7）接地电阻规定：序号接 地 类 别电 阻 值1保持零线每一反复接地装置的接地电阻42工作接地电阻允许达成4的电力系统中所有的反复接地的并联电阻值43施工现场内所有防雷装置的接地电阻值103.5临时用电施工及使用规定1）根据工程施工的实际情况，现场施工机具繁多，用电量较大，应合理分派用电资源，拟定先后用电顺序，保证主导工种的施工用电，以保证工程施工的顺利进行。2)配电线路布设为保证安全生产以及道路畅通，在室外采用电缆地沟铺设电缆，在过道路处电缆应加套钢管保护。楼层专线电缆沿楼梯井道铺设，做好固定装置。各工种车间内固定用电器电缆穿行在护套管内，不得外露。室内照明线路电线采用PVC护套管，室外临时照明线路采用三芯橡胶电缆。主体施工时照明灯布置于井架上。局部采用碘钨灯照明。3）配电箱和开关箱变电房配电屏与现场供电系统间须设立隔离开关，以便检修。并应安装电度表，以作为计量。施工现场设立总配电间，采用电缆埋地送至总配电箱。配电箱和开关箱由专业厂家生产，并有合格证明。现场施工用电实行三级配电，三级保护。配电箱应尽也许放置在干燥通风处，室外电箱要有挡雨措施。配电箱、开关箱应安装端正，牢固，移动式配电箱、开关箱应装在支架上。固定式配电箱和开关的底距地面应大于1.3m，小于1.5m。移动式配电箱、开关和底距地面应大于0.6m，小于1.5m。分派电箱距开关盒的距离不大于30m。开关箱与其控制的用电设备的水平距离不大于3m，配电箱和开关箱的周边应有二人可同时工作的空间，不得堆放其它物品。配电箱、开关箱内的工作零线应与接线端子板连接，并与保护零线端子板分设。配电箱、开关箱的金属箱体、金属电器安装板以及箱内电器的不应带电的金属底座、外壳等必须作保护接零，保护零线应通过接线端子板连接。配电箱、开关箱内的连接线应采用绝缘导线，接头不得松动，不得有外露有电部份。配电箱、开关箱导线的进、出线口须设在箱体底部。移动式配电箱和开关箱的进、出线必须用橡皮绝缘电缆。动力配电箱与照明配电箱应分别设立。所有配电箱应标明编号、名称、用途，并作分路标记以及电工检修记录。所有配电箱门应配锁，由专人负责。a.总配电箱：总配电箱应装设总隔离开关和分路隔离开关，总熔断器和分路熔断器。本工程分路隔离开关设立三路，钢筋对焊机和塔式起重机分别设立，其它分一路。并装设漏电保护器，若漏电保护器同时具有过负荷和短路保护功能则可不设分路熔断器。总开关电器的额定值应与分路开关和相适应。总配电箱漏电保护器，其额定漏电动作电流不得大于75mA，额定漏电动作时应小于0.1s。b.分派电箱：分派电箱应安装总隔离开关和分路隔离开关以及总熔断器和分路熔断器。分路隔离开关的数量应由该分派电箱控制用电设备的数量来决定。分派电箱和各分路应安装漏电保护器，其开关的额定值应与相应开关箱额定值相适应，分派电箱漏电动作电流不得大于50mA，额定漏电动作时应小于0.1s。c.开关箱：每台用电设备应有各自专用的开关箱就近设立，距用电设备水平距离不大于3m。做到一机一闸一保，并设有过载保护装置，严禁用同一个开关电器直接控制二台或二台以上设备。开关箱内的开关电器必须能在任何情况下都可以使用电设备与电流实行隔离。开关箱中必须装设漏电保护器，其开关的额定值与用电设备相适应。开关箱漏电动作电流不得大于30mA，潮湿环境和手持电动工具漏电动作电流不得大于15mA，额定漏电动作时间应小于0.1s。照明用开关箱应单独设立，也应实行一闸一保。4）用电机械设备和手持电动工具：施工现场合使用用电机械设备和手持电动工具，均应符合国家标准、专业标准和安全技术规程，且要有产品合格证和使用说明。用电机械设备安装须由专业电工负责安装。非专业人员不准安装和拆除用电电器设备。电动机械要做好保护接零，但其电源线必须选用接头的多股铜芯橡皮护套软电缆，其中黄/绿双色在任何情况下只能用于保护零线或反复接地线。电焊机进线处必须设有防护罩。5）照明：现场施工用照明须装设单独的照明开关箱，不能与动力电箱混合使用，施工区照明采用橡胶电缆。生活、办公室照明用护套线或用铜芯线加套管及串墙用套护套，灯头线可用绞织线。a.施工区照明：在主体结构施工阶段，在每台井架上安装一盏镝灯，用于大面积照明。局部照明采用1KW碘钨灯照明，增长光照明度。主体结构完毕后，砖墙和粉刷阶段采用碘钨灯照明。大空间处采用镝灯照明，一般照明均采用36V安全电压照明，且灯头选用橡胶防爆灯头。b.办公、生活区照明：职工集体宿舍照明，在夏季考虑到天气炎热，职工宿舍内防暑降温需要，采用220V电压照明，每个宿舍设一只插座，作电扇之用。在其它季节，职工宿舍改用36V安全电压供电，可有效使用除照明之外的其它用电器。办公室、仓库等均采用220V电压作照明，每间装设两只插座。6）施工现场的修理和维护：施工现场用电基础上专业电工全面负责管理和维护。所有配电箱、开关箱应标明名称用途、统一编号，在配电箱内标明分路标记，方便维修。所有配电箱、开关箱门均应上锁，配电箱由专业电工负责，开关箱由用电设备操作人员和电工负责。施工现场停电一小时以上或下班时，应将开关箱断电上锁。配电箱、开关箱应保持清洁，不得放置任何杂物。每只配电箱、开关箱须建立检查维修记录本，并每月进行检查、维修一次，并登记在卡，检查、维修人员必须是电工。检查、维修时须按规定穿戴绝缘鞋、手套，且须将前一级相应的电源分闸断电，并悬挂停电检修标志牌，严禁带电作业。3.6、电气防火措施（1）执行动火申请审批制度，重点防火部位等处保证安全用电，现场电器设备密集区布置适于电气火灾的灭火器材。（2）照明灯具与易燃物之间，应保持一定的安全距离，普通灯具不宜小于300，聚光灯具不宜小于500，且不得直接照射易燃物。当间距不够时，应采用隔热措施。（3）焊工在电焊操作时发生火灾，应立即切断电源，可用沙土覆盖灭火或用四氯化碳灭火器、二氧化碳灭火器，决不能用水或一般酸碱泡沫灭火器灭火，否则也许触电危险。
