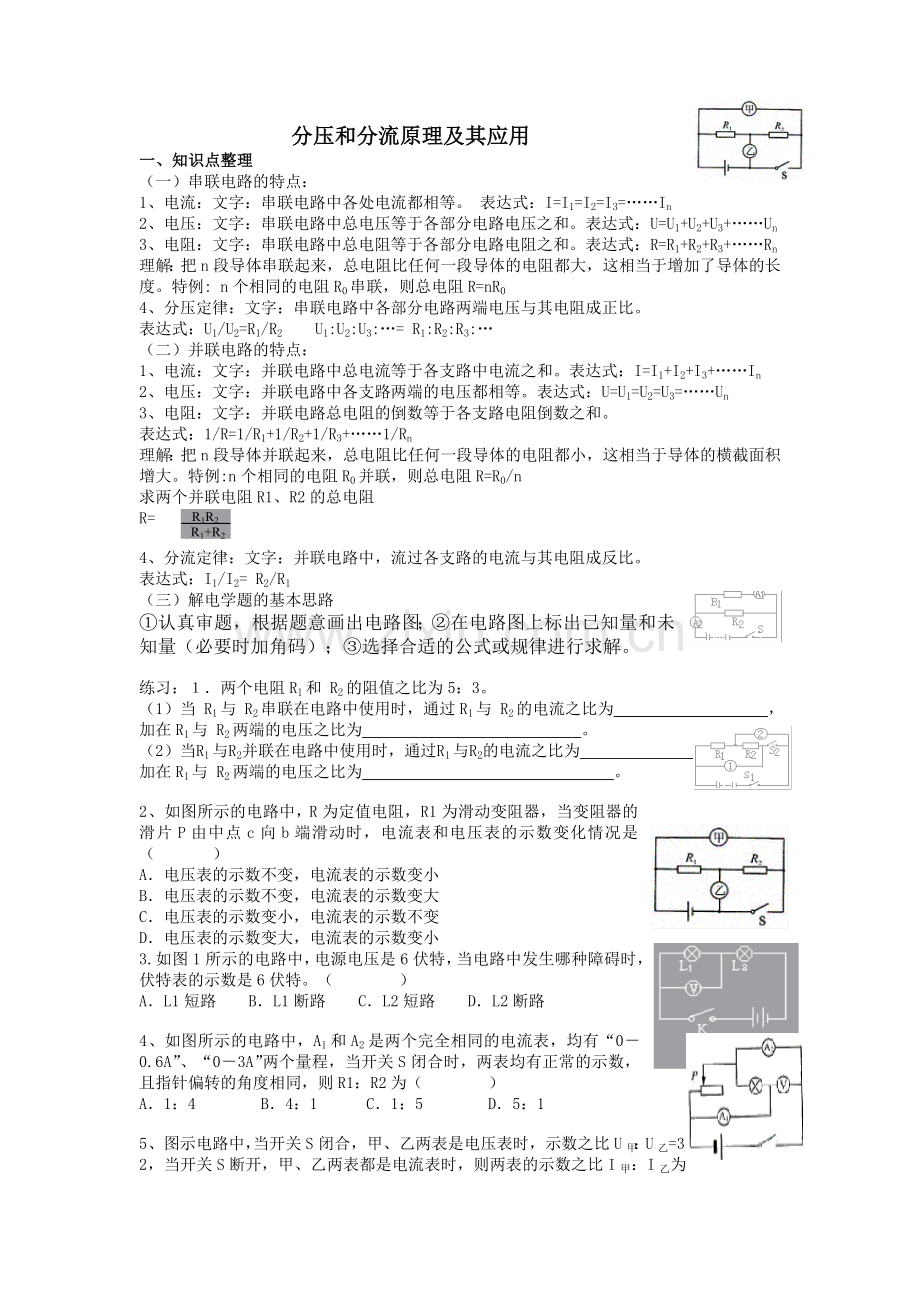

分压和分流原理及其应用
一、知识点整理
（一）串联电路的特点：
1、电流：文字：串联电路中各处电流都相等。 表达式：I=I1=I2=I3=……In
2、电压：文字：串联电路中总电压等于各部分电路电压之和。表达式：U=U1+U2+U3+……Un
3、电阻：文字：串联电路中总电阻等于各部分电路电阻之和。表达式：R=R1+R2+R3+……Rn
理解：把n段导体串联起来，总电阻比任何一段导体的电阻都大，这相当于增加了导体的长度。特例: n个相同的电阻R0串联，则总电阻R=nR0
4、分压定律：文字：串联电路中各部分电路两端电压与其电阻成正比。
表达式：U1/U2=R1/R2 U1:U2:U3:…= R1:R2:R3:…
（二）并联电路的特点：
1、电流：文字：并联电路中总电流等于各支路中电流之和。表达式：I=I1+I2+I3+……In
2、电压：文字：并联电路中各支路两端的电压都相等。表达式：U=U1=U2=U3=……Un
3、电阻：文字：并联电路总电阻的倒数等于各支路电阻倒数之和。
表达式：1/R=1/R1+1/R2+1/R3+……1/Rn
理解：把n段导体并联起来，总电阻比任何一段导体的电阻都小，这相当于导体的横截面积增大。特例:n个相同的电阻R0并联，则总电阻R=R0/n
求两个并联电阻R1、R2的总电阻
R=

4、分流定律：文字：并联电路中，流过各支路的电流与其电阻成反比。
表达式：I1/I2= R2/R1
（三）解电学题的基本思路
①认真审题，根据题意画出电路图；②在电路图上标出已知量和未知量（必要时加角码）；③选择合适的公式或规律进行求解。

练习：１．两个电阻R1和 R2的阻值之比为5：3。
（1）当 R1与 R2串联在电路中使用时，通过R1与 R2的电流之比为 ，加在R1与 R2两端的电压之比为 。
（2）当 R1与 R2 并联在电路中使用时，通过 R1与 R2 的电流之比为 ，加在R1与 R2两端的电压之比为 。

2、如图所示的电路中，R为定值电阻，R1为滑动变阻器，当变阻器的滑片P由中点c向b端滑动时，电流表和电压表的示数变化情况是（ ）
A．电压表的示数不变，电流表的示数变小
B．电压表的示数不变，电流表的示数变大
C．电压表的示数变小，电流表的示数不变
D．电压表的示数变大，电流表的示数变小
3.如图1所示的电路中，电源电压是6伏特，当电路中发生哪种障碍时，伏特表的示数是6伏特。（ ）
A．L1短路 B．L1断路 C．L2短路 D．L2断路

4、如图所示的电路中，A1和A2是两个完全相同的电流表，均有“0－0.6A”、“0－3A”两个量程，当开关S闭合时，两表均有正常的示数，且指针偏转的角度相同，则R1：R2为（ ）
A．1：4 B．4：1 C．1：5 D．5：1

5、图示电路中，当开关S闭合，甲、乙两表是电压表时，示数之比U甲：U乙=3：2，当开关S断开，甲、乙两表都是电流表时，则两表的示数之比I甲：I乙为 （ ）
A．2：1 B．1：3 C．2：3 D．3：1

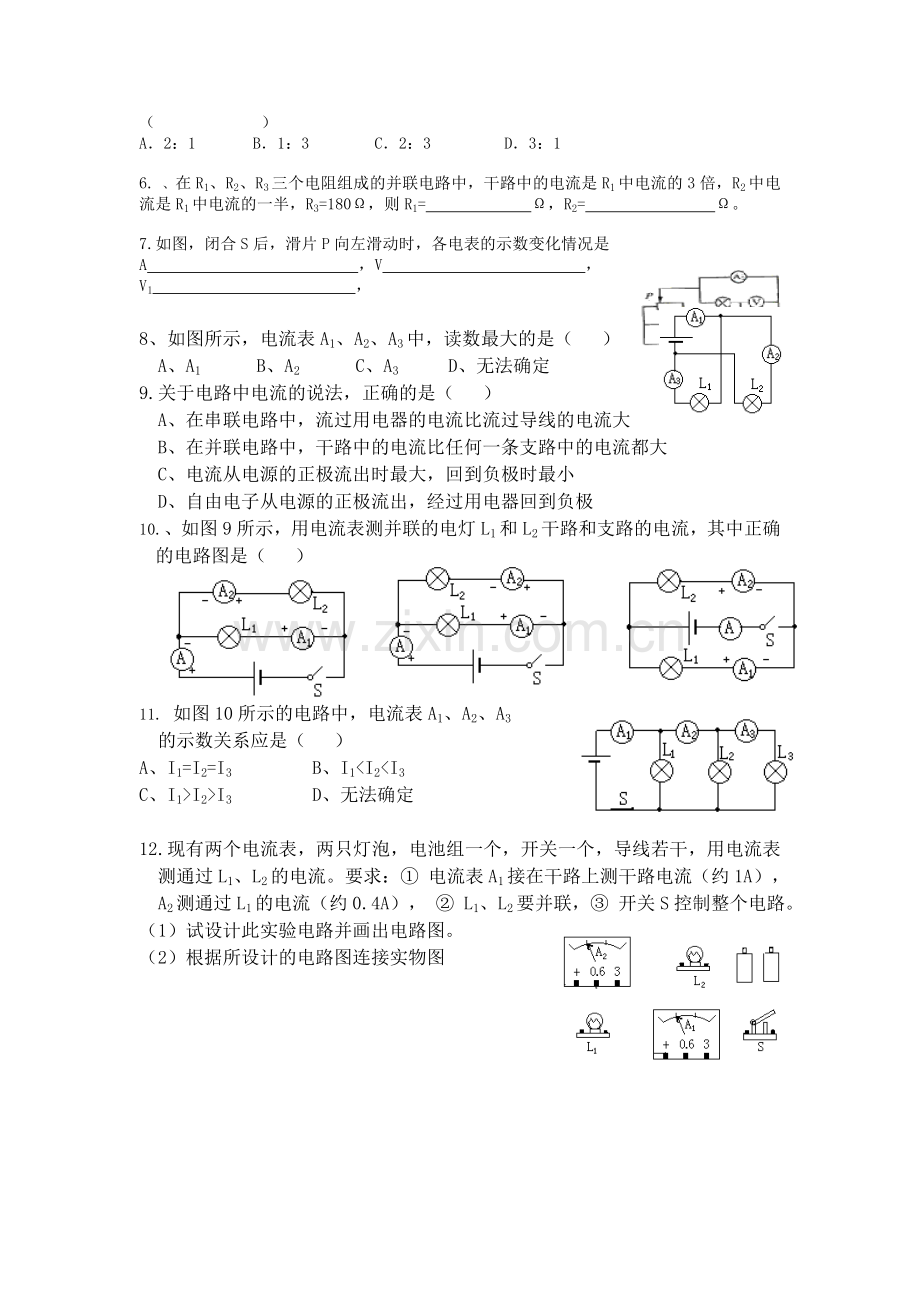

6. 、在R1、R2、R3三个电阻组成的并联电路中，干路中的电流是R1中电流的3倍，R2中电流是R1中电流的一半，R3=180Ω，则R1= Ω，R2= Ω。

7.如图，闭合S后，滑片P向左滑动时，各电表的示数变化情况是
A ，V ，
V1 ，

8、如图所示，电流表A1、A2、A3中，读数最大的是（ ）
A、A1 B、A2 C、A3 D、无法确定
9.关于电路中电流的说法，正确的是（ ）
A、在串联电路中，流过用电器的电流比流过导线的电流大
B、在并联电路中，干路中的电流比任何一条支路中的电流都大
C、电流从电源的正极流出时最大，回到负极时最小
D、自由电子从电源的正极流出，经过用电器回到负极
10. 、如图9所示，用电流表测并联的电灯L1和L2干路和支路的电流，其中正确的电路图是（ ）

11. 如图10所示的电路中，电流表A1、A2、A3
的示数关系应是（ ）
A、I1=I2=I3 B、I1<I2<I3
C、I1>I2>I3 D、无法确定

12.现有两个电流表，两只灯泡，电池组一个，开关一个，导线若干，用电流表测通过L1、L2的电流。要求：① 电流表A1接在干路上测干路电流（约1A），A2测通过L1的电流（约0.4A）， ② L1、L2要并联，③ 开关S控制整个电路。
（1）试设计此实验电路并画出电路图。
（2）根据所设计的电路图连接实物图
