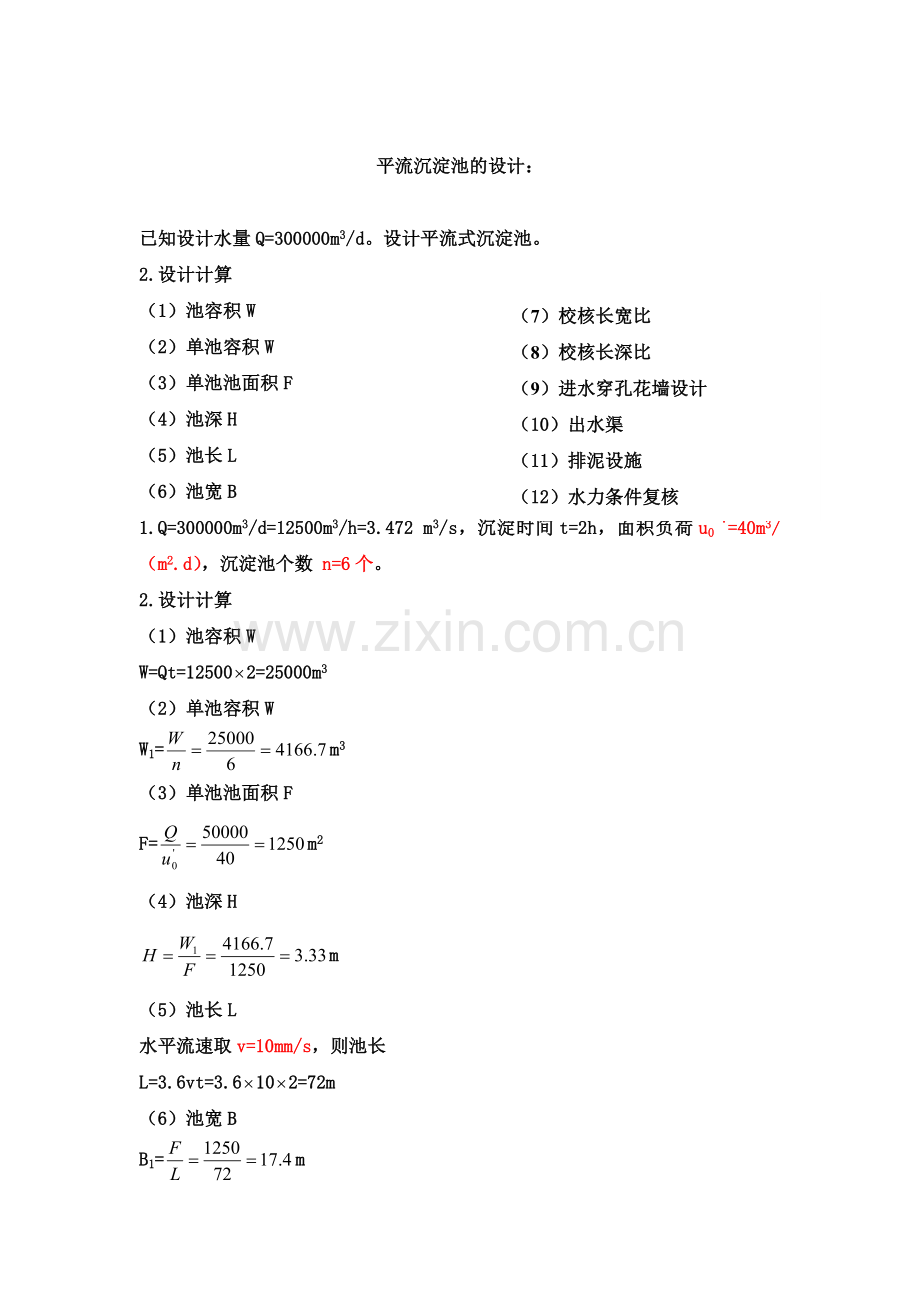

平流沉淀池的设计：

已知设计水量Q=300000m3/d。设计平流式沉淀池。
2.设计计算
（7）校核长宽比
（8）校核长深比
（9）进水穿孔花墙设计
（10）出水渠
（11）排泥设施
（12）水力条件复核

（1）池容积W
（2）单池容积W
（3）单池池面积F
（4）池深H
（5）池长L
（6）池宽B
1.Q=300000m3/d=12500m3/h=3.472 m3/s，沉淀时间t=2h，面积负荷u0‘=40m3/（m2.d），沉淀池个数 n=6个。
2.设计计算
（1）池容积W
W=Qt=125002=25000m3
（2）单池容积W
W1=m3
（3）单池池面积F
F=m2
（4）池深H
m
（5）池长L
水平流速取v=10mm/s，则池长
L=3.6vt=3.6102=72m
（6）池宽B
B1=m

采用17.8m。沉淀池的池壁厚采用300mm，则沉淀池宽度为18.4m。
（7）校核长宽比

（8）校核长深比

（9）进水穿孔花墙设计
①沉淀池进口处用砖砌穿孔墙布水，墙长17.8m，超高取0.3m，积泥高度取0.1m，则墙高3.73m.
②穿孔花墙孔洞总面积A
孔洞处流速采用v0=0.24m/s，则
A=m2
③孔洞个数N
孔洞采用矩形，尺寸为15cm18cm，则
N=个。
则孔洞实际流速为：
m/s
④孔洞布置
1.孔孔布置成6排，每排孔洞数为906=15个
2.水平方向孔洞间净距取1m,即4块砖的长度，则所占的宽度为：
0.1815+115=17.7m，剩余宽度17.8-17.6=0.2m，均分在各灰缝中。
3.垂直方向孔洞净距取0.378m，即6块砖厚。最上一排孔洞的淹没水深为162mm，则孔洞的分布高度为：
H=60.15+60.378+162=3.33mm
（10）出水渠
①采用矩形薄壁堰出水
②堰上溢流负荷q0=400/d.m

则溢流长度 l===150m
出水支渠采用20条，则Q1=m/s
则渠宽为B1=0.9=0.235m
每条出水渠长度l0=m
每条出水渠间距B0=m
出水总渠宽为B2 =0.9=1.48m
出水渠起端水深为：
m
保护高取0.3m，渠道高度为0.5m。
（11）排泥设施
根据排泥方式计算，选取。
采用机械排泥。排泥设施采用SXH型多口虹吸式吸泥机。排泥水位差3.3m.轨距l=18400mm.
管间距采用1.5m，虹吸管管径取d=75mm。扁口吸泥口采用20020。
则吸泥管根数n=，取12根，每边各分布6根。
吸泥口之间采用八字形刮泥板。
积泥高度为0.1m，池底坡度为1.5‰，坡向末端集泥坑，坑的尺寸采用50 cm 50 cm50cm。
排泥管直径为：
m，采用DN400mm。
H0—池内平均水深，为3.3+0.1=3.4m
t—放空时间，取3h。
（12）水力条件复核
①水力半径R

=189cm
②弗洛德常数Fr

在规定范围内.
