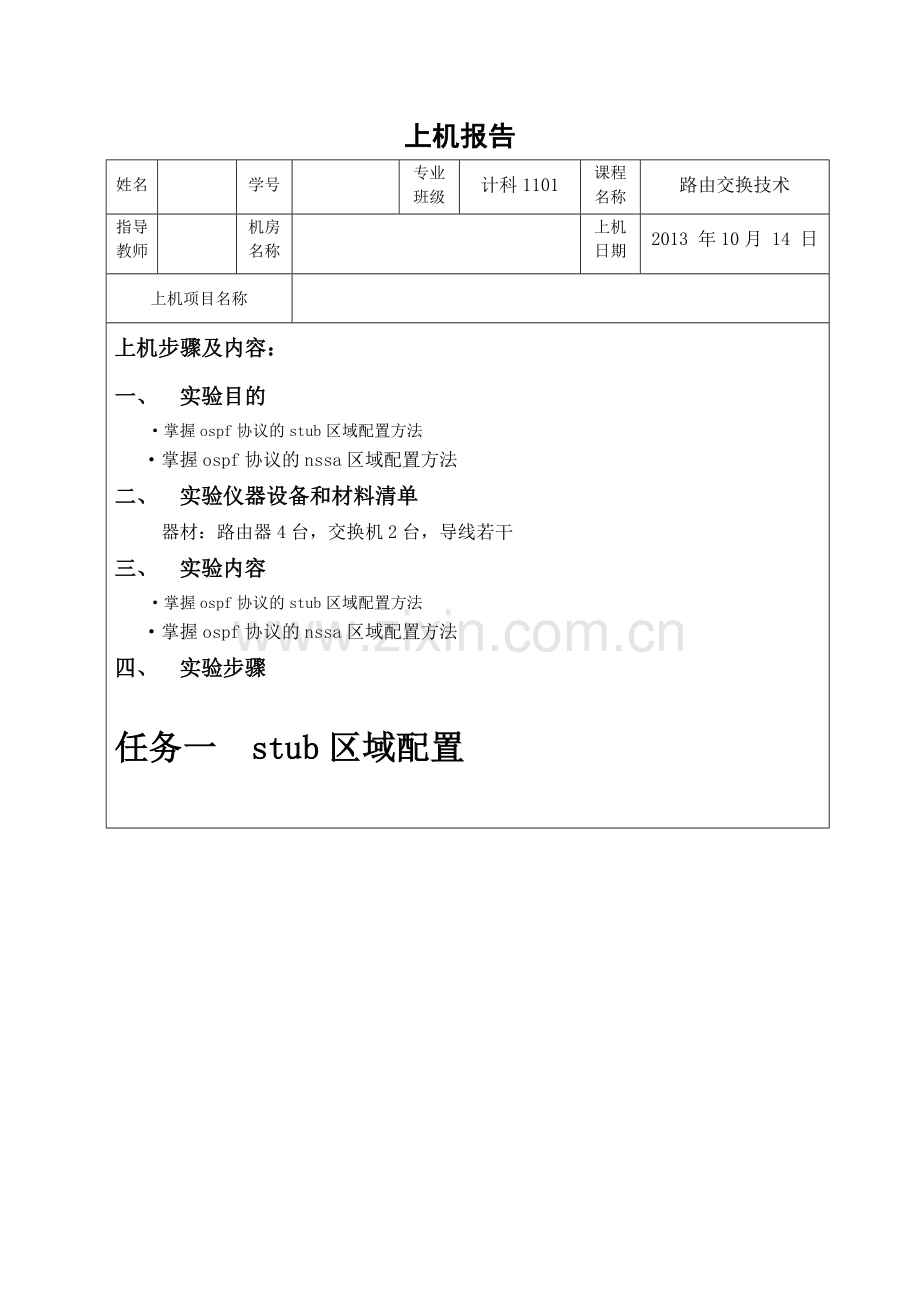

上机报告
姓名

学号

专业班级
计科1101
课程名称
路由交换技术
指导教师

机房名称

上机日期
2013 年10月 14 日
上机项目名称

上机步骤及内容：
一、 实验目的
·掌握ospf协议的stub区域配置方法
·掌握ospf协议的nssa区域配置方法
二、 实验仪器设备和材料清单
器材：路由器4台，交换机2台，导线若干
三、 实验内容
·掌握ospf协议的stub区域配置方法
·掌握ospf协议的nssa区域配置方法
四、 实验步骤
任务一 stub区域配置

图1.1 实验拓扑图
一、 配置stub区域
1、 R1的配置代码
[R1]dis cu
#
version 5.20, Release 1808, Standard
#
sysname R1
#
domain default enable system
#
#
interface Ethernet0/0
port link-mode route
ip address 192.168.2.1 255.255.255.0
#
interface Ethernet0/0.1
vlan-type dot1q vid 1
ip address 202.168.0.1 255.255.255.0
#
interface Ethernet0/0.2
vlan-type dot1q vid 2

ip address 202.168.1.1 255.255.255.0
#
interface Ethernet0/0.3
vlan-type dot1q vid 3
ip address 202.168.2.1 255.255.255.0
#
interface Ethernet0/0.4
vlan-type dot1q vid 4
ip address 202.168.3.1 255.255.255.0
#
interface Ethernet0/1
port link-mode route
ip address 10.0.0.1 255.255.255.0
#
interface Serial1/0
link-protocol ppp
#
interface Serial2/0
link-protocol ppp
#
interface NULL0
#
interface LoopBack0
ip address 1.1.1.1 255.255.255.255
#
ospf 1 router-id 1.1.1.1
import-route direct
area 0.0.0.1
network 10.0.0.0 0.0.0.255
network 1.1.1.0 0.0.0.255
#
[R1]
2、 R2的配置代码
[R2]dis cur
#
version 5.20, Release 1808, Standard
#
dar p2p signature-file cfa0:/p2p_default.mtd
#
port-security enable
#
vlan 1
#
domain system

#
interface Aux0
async mode flow
link-protocol ppp
#
interface Ethernet0/0
port link-mode route
ip address 10.0.0.2 255.255.255.0
#
interface Ethernet0/1
port link-mode route
ip address 20.0.0.1 255.255.255.0
#
interface Serial1/0
link-protocol ppp
#
interface Serial2/0
link-protocol ppp
#
interface NULL0
#
interface LoopBack0
ip address 2.2.2.2 255.255.255.255
#
ospf 1 router-id 2.2.2.2
area 0.0.0.0
network 20.0.0.0 0.0.0.255
network 2.2.2.0 0.0.0.255
area 0.0.0.1
network 10.0.0.0 0.0.0.255
#
[R2]
3、 R3的配置代码
[R3]dis cur
#

#
interface Ethernet0/0
port link-mode route
ip address 20.0.0.2 255.255.255.0
#
interface Ethernet0/1
port link-mode route
ip address 30.0.0.1 255.255.255.0

#
interface Serial1/0
link-protocol ppp
#
interface Serial2/0
link-protocol ppp
#
interface NULL0
#
interface LoopBack0
ip address 3.3.3.3 255.255.255.255
#
ospf 1 router-id 3.3.3.3
area 0.0.0.0
network 20.0.0.0 0.0.0.255
network 3.3.3.0 0.0.0.255
area 0.0.0.2
network 30.0.0.0 0.0.0.255
stub
#
[R3]
4、 R4的配置代码
[R4]dis cur
#
sysname R4
#
interface Ethernet0/0
port link-mode route
ip address 40.0.0.1 255.255.255.0
#
interface Ethernet0/1
port link-mode route
ip address 30.0.0.2 255.255.255.0
#
interface Serial1/0
link-protocol ppp
#
interface Serial2/0
link-protocol ppp
#
interface NULL0
#
interface LoopBack0
ip address 4.4.4.4 255.255.255.255

#
ospf 1 router-id 4.4.4.4
area 0.0.0.2
network 30.0.0.0 0.0.0.255
network 40.0.0.0 0.0.0.255
network 4.4.4.0 0.0.0.255
stub
#
[R4]
5、 查看R1中的路由表信息

图 1.2 R1的路由信息
查看R4上面未配置和配置特殊区域对比：

图1.3 未配置时的状态

图1.4 配置后的状态

任务二、配置totally stub区域

1、R3中的配置代码
#
ospf 1
area 0.0.0.1
network 20.0.0.0 0.0.0.255
area 0.0.0.2
network 30.0.0.0.0.0.0.255
stub no-summary
#

2、 R4中的配置代码
#
ospf 1
area 0.0.0.2
network 30.0.0.0 0.0.0.255
network 40.0.0.0 0.0.0.255
stub no-summary
#

3、R4的路由信息

图 3.1 R1中的路由信息
任务2 Nssa区域配置

图1.1 实验拓扑图
一、 ospf的配置
注：ospf的配置中，只有R1的配置代码不一样，所以只需要改写R1的代码即可。

1、R1的配置代码
#
interface Ethernet0/0
port link-mode route
ip address 192.169.5.1 255.255.255.0
#
interface Ethernet0/0.1
vlan-type dot1q vid 1
ip address 192.169.6.1 255.255.255.0
#
interface Ethernet0/0.2
ip address 192.169.7.1 255.255.255.0
#
interface Ethernet0/0.3
vlan-type dot1q vid 3
ip address 192.169.8.1 255.255.255.0
#

interface Ethernet0/0.4
ip address 192.169.9.1 255.255.255.0
#
interface Ethernet0/1
port link-mode route
#
interface Serial1/0
link-protocol ppp
ip address 10.0.3.2 255.255.255.0
#
interface LoopBack0
ip address 1.1.1.1 255.255.255.255
#
ospf 1
area 0.0.0.2
network 10.0.3.0 0.0.0.255
network 192.169.5.0 0.0.0.255
network 192.169.6.0 0.0.0.255
network 192.169.7.0 0.0.0.255
network 192.169.8.0 0.0.0.255
network 192.169.9.0 0.0.0.255
#

2、 R1的路由信息

图 2.1 R1的路由信息

二、 配置NSSA区域
R3上面的配置信息：
[R3]dis cur
#
version 5.20, Release 1808, Standard
#
interface Ethernet0/0
port link-mode route
ip address 20.0.0.2 255.255.255.0
#
interface Ethernet0/1
port link-mode route
ip address 30.0.0.1 255.255.255.0
#
interface Serial1/0
link-protocol ppp
#
interface Serial2/0
link-protocol ppp
#
interface NULL0
#
interface LoopBack0
ip address 3.3.3.3 255.255.255.255
#
ospf 1 router-id 3.3.3.3
area 0.0.0.0
network 20.0.0.0 0.0.0.255
network 3.3.3.0 0.0.0.255
area 0.0.0.2
network 30.0.0.0 0.0.0.255
nssa default-route-advertise
#
return
[R3]
R4上面的配置信息：
[R4]dis cur
#
interface Ethernet0/0.1
vlan-type dot1q vid 1
ip address 202.168.4.1 255.255.255.0
#

interface Ethernet0/0.2
vlan-type dot1q vid 2
ip address 202.168.5.1 255.255.255.0
#
interface Ethernet0/0.3
vlan-type dot1q vid 3
ip address 202.168.6.1 255.255.255.0
#
interface Ethernet0/0.4
vlan-type dot1q vid 4
ip address 202.168.7.1 255.255.255.0
#
interface Ethernet0/1
port link-mode route
ip address 30.0.0.2 255.255.255.0
#
interface Serial1/0
link-protocol ppp
#
interface Serial2/0
link-protocol ppp
#
interface NULL0
#
interface LoopBack0
ip address 4.4.4.4 255.255.255.255
#
ospf 1 router-id 4.4.4.4
import-route direct
area 0.0.0.2
network 30.0.0.0 0.0.0.255
network 4.4.4.0 0.0.0.255
nssa
#
return
[R4]
R4上面的特殊区域LSDB链路状态数据库

图2.1 R4上面的LSDB表

图2.2 R4的路由信息

总结：
通过这次实验，我发现问题不仅仅是从书本上获得的，更多的问题是在做实验的过程中，反反复复实验后，才发现的。同时，在对实验代码配置中的顺序问题，也是一个深刻的教训，以后得记住。
