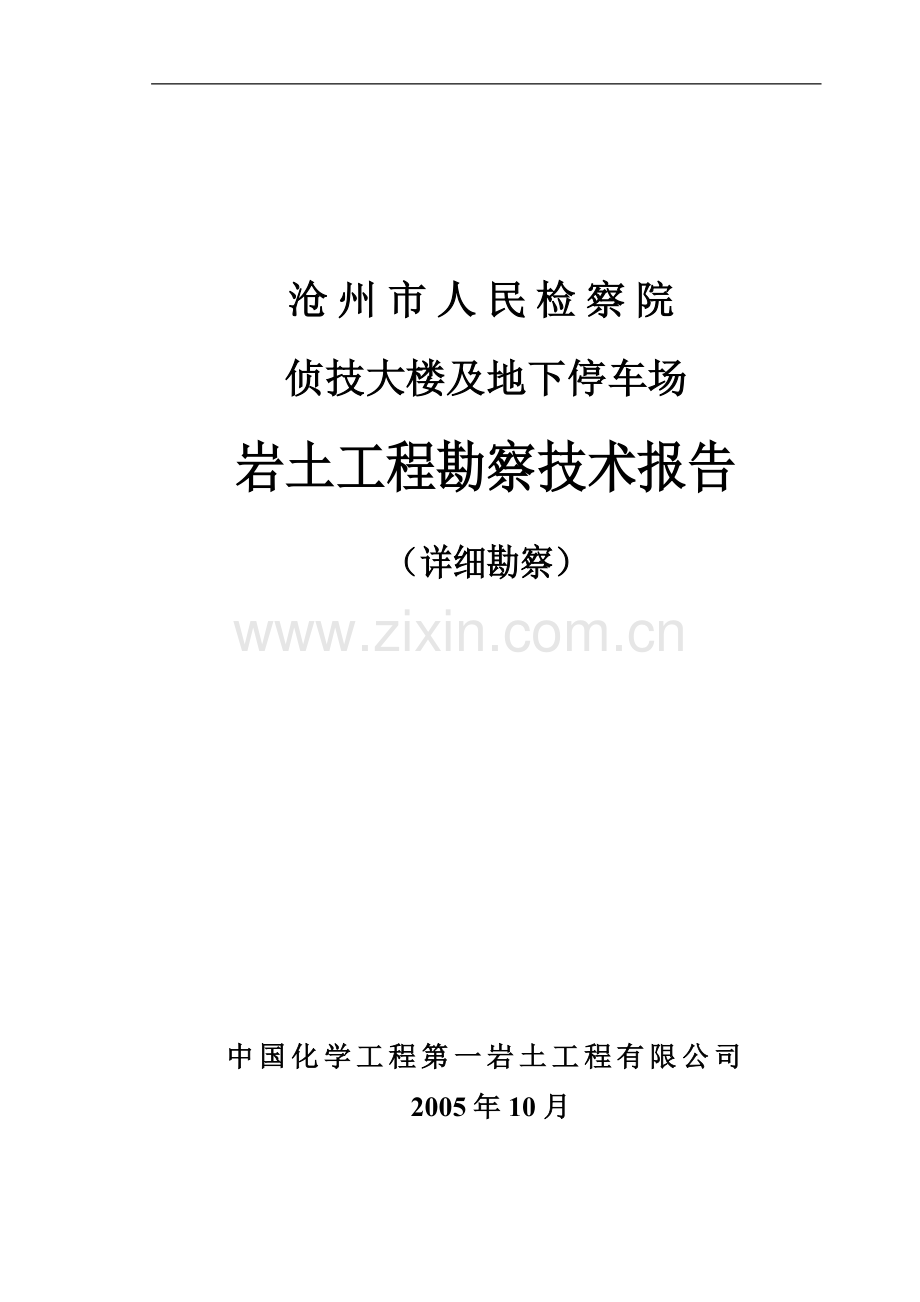

沧州市人民检察院
侦技大楼及地下停车场
岩土工程勘察技术报告
（详细勘察）

中国化学工程第一岩土工程有限公司
2005年10月

１１

中国化学工程第一岩土工程有限公司 CHINA CHEMICAL ENGINEERING FIRST GEOTECHNICAL ENGINEERING CO.LTD-

地址：河北省沧州市迎宾西路22号
邮编：061001 电话：[phone]
传真：[phone]
E-mail:zhhyy@cz-

沧州市人民检察院
侦技大楼及地下停车场
岩土工程勘察技术报告

法定代表人：

审 定 人：

审 核 人：

项目负责人：
技术负责人：

目 录
Ⅰ文字部分 页码
1.前言 1
2.勘察目的及工作手段 1
3.场地概况及地层结构 3
4.场地地下水 4
5.场地地震效应评价. 5
6.地基土物理力学性质 6
7.地基土利用 7
8.基坑工程 9
9.结论与建议 9
Ⅱ图表部分 附录号
1.勘探点平面位置图 01
2.地质岩性剖面图图例 02
3.地质岩性剖面图 03～10
4.地质柱状图（静力触探成果图） 11～26
5.土工试验分层汇总表 27～30
6.标准贯入试验分层汇总表 31
7.综合压缩曲线成果图 32～33
附件一：土工试验报告
附件二：水分析试验报告

沧州市人民检察院侦技大楼及地下停车场

沧州市人民检察院侦技大楼及地下停车场
岩土工程勘察技术报告
1.前言
受沧州市人民检察院委托，我公司为其拟建的沧州市人民检察院侦技大楼及地下停车场进行岩土工程勘察工作。
拟建的沧州市人民检察院侦技大楼底面形状呈“U”型，长为90.55米，宽为32.025米，高9层， 1层地下室，框架结构，拟采用桩基础；地下停车场长为88.78米，宽20.70米，基础埋深7.0米。
本工程重要性等级为二级，场地复杂程度等级为二级，地基复杂程度等级为三级，岩土工程勘察等级为乙级。
依据国家现行规范标准，本次勘察共布置勘探点16个，其中侦技大楼布置勘探点12个，地下停车场布置勘探点4个。共完成取原状土试样钻孔7个，静力触探试验孔9个，采取原状土试样152件，扰动土试样25件，水试样2件；钻探进尺251.0米，静力触探试验进尺235.6米，勘察总进尺486.6米。
建筑物位置由甲方指定。各勘探孔位置以地下停车场西南角为基准点，以南环路中心线为B轴正方向进行测放，假设该点坐标A=100.0m，B=100.0m，高程H=10.0m。勘探孔位置、类型及孔深详见“勘探点平面位置图”（附录01）。
外业勘察工作于2005年10月10日至10月14日进行。

2．勘察目的及工作手段
2.1本次勘察拟解决的主要问题
2.1.1查明建筑物范围内岩土层的类型、深度、分布、工程特性，分析和评价地基的稳定性、均匀性和承载力。
2.1.2查明不良地质现象的类型、成因、分布范围、发展趋势和危害程度，提出整治方案建议。
2.1.3提供地基变形计算参数。
2.1.4划分场地土类型和场地类别，判定饱和砂土的地震液化可能性。
2.1.5查明地下水的埋藏条件，提供地下水位及其变化幅度；
2.1.6判定环境水对建筑材料和金属的腐蚀性；
2.1.7判定地基土对地下水在建筑物施工和使用期间可能产生的变化及其对工程的影响，提出防治建议及措施。
2.1.8对基坑开挖提供稳定计算和支护设计所需的岩土技术参数，论证和评价基坑开挖、降水对工程的影响。
2.1.9提供桩基设计所需的岩土技术参数，估算单桩承载力，提出桩的类型、长度和施工方法等建议，评价沉桩的可行性，论证桩的施工条件对环境的影响。
2.2本次勘察工作遵循的技术规范、标准：
•《岩土工程勘察规范》（GB50021-2001）；
•《建筑地基基础设计规范》（GB50007-2002）；
•《建筑抗震设计规范》（GB50011-2001）；
•《中国地震动参数区划图》（GB18306-2001）；
•《土工试验方法标准》（GB/T50123-1999）；
•《原状土取样技术标准》（JGJ89-92）；
•《建筑工程地质钻探技术标准》（JGJ87-92）；
•《高层建筑岩土工程勘察规程》（JGJ72-94）；
•《建筑桩基技术规范》（JGJ94-94）；
•《静力触探技术标准》（CECS04：88）。
2.3勘察工作手段
根据场地地质条件，勘察所要解决的问题及现行国家标准、技术规范，采用钻探取土与原位测试（静力触探试验与标准贯入试验）相结合的技术手段进行本次勘察工作。
钻探施工采用SYL-100型步履式钻机，螺旋提土钻回转钻进，上提活阀式普通取土器，快速连续静压法采取原状土试样；标准贯入试验采用自动穿心落锤，落距76cm，锤重63.5kg；静力触探试验采用LYJ型双桥静力触探仪，试验数据微机自动记录。

3.场地概况及地层结构
3.1场地概况
勘察场地位于沧州市西二环大街东侧，南环西路北侧。场地现为耕地，地势平坦，地貌单元属华北冲积平原东缘。基底构造单元属沧县隆起。
3.2 地层结构
本次勘察最大揭露深度40.2米范围内地层主要为第四系全新统陆相冲积（Q4al）、陆相冲积与沼泽相沉积（Q4h+al）及上更新统陆相冲积（Q3al）形成的粘土、粉质粘土及粉土层，场地地层分布稳定，按其成因、岩性特征及物理力学性质共分为11层，各层土的岩性特征、分布规律详见“综合地质柱状图”（表3.2）及。“地质岩性剖面图”（附录03～10）。

表3.2 　　　　　　　综 合 地 质 柱 状 图
层

号
时代
成因
岩 土
名 称
层 厚(m)
层底埋深(m)
层底高程(m)
岩 性 特 征
①
Q4al
粘土
3.20～3.90
3.20～3.90
6.80～6.10
黄褐色，含氧化铁，具孔隙，可塑，无摇振反应，有光泽，韧性高，干强度高。上部夹粉土薄层。
②
粉土
4.00～4.60
7.30～8.20
2.70～1.80
褐黄色，含氧化铁，云母，稍具粘性，中密，很湿，摇振反应中等，无光泽，干强度低，韧性低，夹粉质粘土薄层。
③
Q4h+al
粘土
1.60～2.80
9.40～10.40
0.60～-0.40
灰黄-黄灰色，含氧化铁，具孔隙，可塑，无摇振反应，有光泽，韧性高，干强度高。夹粉土薄层。
④
粉土
2.60～4.10
12.70～13.90
-2.70～-3.90
灰黄-黄灰色，含氧化铁，云母，中密，很湿，摇振反应中等，无光泽，干强度低，韧性低。
⑤
粉质
粘土
4.90～6.40
18.40～19.50
-8.40～-9.50
黄灰-浅灰色，含云母，腐植质，粘性弱，夹粉土薄层，可塑，无摇振反应，稍有光泽，韧性中等，干强度中等。
⑥
Q3al
粘土
0.50～2.10
19.20～21.00
-9.20～-11.00
黄褐色，含氧化铁，见贝壳，可塑-硬塑，无摇振反应，有光泽，韧性高，干强度高。
⑦
粘土
2.50～4.40
23.00～24.20
-13.00～-14.20
黄褐色，含氧化铁，硬塑，无摇振反应，有光泽，韧性高，干强度高。夹粉土薄层。
⑧
粘土
3.70～4.80
27.20～29.00
-17.20～-19.00
黄褐色，含氧化铁，可塑-硬塑，无摇振反应，有光泽，干强度高，韧性高。
⑨
粉土
3.00～4.60
31.00～32.00
-21.00～-22.00
黄褐色，含氧化铁，云母，密实，很湿，摇振反应中等-迅速，无光泽，干强度低，韧性低。

⑩

粉质
粘土
2.30～4.20
34.30～35.60
-24.30～-25.60
黄褐色，含氧化铁，可塑-硬塑，无摇振反应，有光泽，干强度高，韧性高。夹粉土薄层。

粉土
最大揭露厚度5.90米
40.20米未揭穿
黄褐色，含氧化铁，见姜石，具粘性，中密，湿，摇振反应中密，无光泽，干强度低，韧性低，夹粉质粘土薄层。
4.场地地下水
勘察期间测得场地地下水埋深2.00～2.10米，属孔隙潜水，主要受大气降水的影响，地下水位年变化幅度约0.5～1.0米。
为评价地下水的腐蚀性，本次勘察于1#和15#孔内采取水试样2件进行了水质简分析试验，其结果详见水分析试验报告（附件2）。由水质简分析结果，场地地下水属“Cl-－Na+－Ca2+型水”，依据《岩土工程勘察规范》（GB50021-2001），场地环境类型为Ⅲ类，综合判定地下水对混凝土结构无腐蚀性，长期浸水环境下，对钢筋混凝土结构中的钢筋无腐蚀性，在干湿交替环境下对钢筋混凝土结构中的钢筋具中等腐蚀性。
5.场地地震效应评价
由《中国地震动参数区划图》（GB18306-2001），场地抗震设防烈度为7度（第一组），设计基本地震加速度值为0.10g。建筑物拟采用桩基础，地表下20米深度内饱和粉土层主要为第②、④层粉土。根据《建筑抗震设计规范》(GB50011-2001)，初步判定第②、④层粉土具液化可能性，为此，对场地20米深度范围内饱和粉土层（第②、④层）采用标准贯入试验判别法进行进一步液化判定计算（地下水位按0.5米，液化判别标准贯入锤击数基准值N0按6计算），液化判定计算结果见下表：

表5 标准贯入试验液化判定计算表
孔号
层号
ds
ρc
Ncr
N63.5
液化
可能性

1#
②
3.75
7.7
4.6
10
无
②
5.50
10.2
—
12
无
④
11.0
8.8
6.8
22
无
4#
②
5.5
12.2
—
10
无
④
10.3
12.7
—
23
无
④
12.3
13.0
—
21
无
6#
②
3.5
8.5
4.3
8
无
②
5.5
21.3
—
10.5
无
④
10.8
26.7
—
20
无
10#
②
3.5
20.3
—
12
无
②
5.5
6.0
5.9
14.5
无
④
10.8
7.9
7.1
21
无
④
12.5
5.7
9.1
25
无
10#
②
4.35
11.9
—
7
无
②
5.5
16.1
—
9
无
④
11.0
11.2
—
19
无
15#
②
5.5
14.1
—
11
无
从表5标准贯入试验液化判定计算结果可以看出，在7度地震力作用下，勘察场地20米深度范围内的饱和粉土层无液化可能性，场地为非液化场地。
根据勘察场地北侧沧州市公安局110指挥中心所作的剪切波速测试结果，可知场地20米深度内土层等效剪切波速值为181.5～183.5m/s，根据《建筑抗震设计规范》（GB50011-2001），由地基土的岩土名称和性状，场地覆盖层厚度（＞50米）及所测土层等效剪切波速值，综合确定场地土的类型0.0～20.0米（第①层～⑥层）为中软土，20.0米以下（第⑦～层）为中硬土，建筑场地类别为Ⅲ类，场地为可进行建设的一般场地。
6.地基土物理力学性质
本次勘察对所取原状土试样依据《土工试验方法标准》（GB/T50123-1999）进行了室内常规物理力学性质试验并进行了直剪、固结直剪试验与三轴不排水不固结试验，取得了地基土物理力学性质指标，其结果详见“土工试验报告”（见附件1）。
为评价地基土工程特性，将室内土工试验、静力触探试验及标准贯入试验结果进行分层数理统计，结果详见“土工试验分层汇总表”（附录27～30）及“地基土物理力学性质指标分层统计结果表”（表6-1）。
根据各层地基土的物理力学性质指标，结合静力触探试验及标准贯入试验结果，参照《建筑地基基础设计规范》（GB50007—2002）及当地建筑经验，综合确定场地各层地基土的承载力特征值fak、压缩模量建议值Es1-2见表6-2。
表6-2 地基土承载力特征值fak及压缩模量建议值Es1-2
层 号

fak (kPa)
110
110
120
160
125
140
Es1-2 (MPa)
4.0
6.0
4.5
11.0
4.5
5.5
层 号

fak (kPa)
170
160
200
190
220

Es1-2 (MPa)
6.5
6.0
12.0
7.0
14.0

7.地基土利用
由场地地层的分布规律及物理力学性质可以看出，场地各层地基土物理力学性质较好，地基土较均匀，属均匀地基。
对于地下停车场，荷载较小可以第②层粉土层作为基础持力层，建议基础埋深7.0米。
由于场地地下水埋藏较浅，地下停车场抗浮设计水位埋深按0.5米，地下停车场基础埋深较深（约为7.0米），因而地下停车场将承受巨大浮托力，停车场上部无其他荷载，上部荷载小于地下水浮力，因此采取抗浮措施。可采用钻孔灌注桩，建议桩径600mm，桩端入土深度20.0米，各层地基土的极限侧阻力标准值qsik(KPa)见表7.1。估算起单桩抗拔极限承载力标准值为950KN。
单桩抗拔极限承载力标准值宜通过现场静力抗拔载荷试验确定。
拟建侦技大楼荷载较大，上部天然地基土承载力难以满足建筑物荷载及变形计算要求，须进行必要的地基处理，处理方法可采用振动沉管灌注桩或钻孔灌注桩。两种桩型的优缺点对比如下：
振动沉管灌注桩：具有设备简单，施工方便，操作简单，造价低，施工速度快，工期短，随地质条件变化适应性强。但当施工方法和施工工艺不当或工序出现漏洞时，将会造成缩径、隔层、断桩、夹泥和吊角等质量问题。从场地土质情况看，第⑦层以下土质较好可做为桩端持力层，若沉管困难时，可采用引孔措施。
钻孔灌注桩：可适用各种地层，桩长可随持力层起伏而改变。与其它桩型比较，较为经济，但也存在质量不易控制和保证、泥浆排放对环境影响大等缺点。
若采用振动沉管灌注桩基础进行地基处理，桩径400mm，可以第⑦层粘土层作为桩端持力层，桩端入土深度为21.5米，桩基础设计参数建议值见表7-1（沉管灌注桩基础设计参数建议值表）。

表7.1 沉管灌注桩基础设计参数建议值表
层 号
②
③
④
⑤
⑥
⑦
桩的极限侧阻力标准值qsik(KPa)
35
40
45
35
48
50
桩的极限端阻力标准值qpk(KPa)

1800
根据场地土物理力学性质指标，估算振动沉管灌注桩桩径为400mm，桩端入土深度21.5米，有效桩长14.5米时的单桩竖向极限承载力标准值为1000KN。
若采用钻孔灌注桩基础进行地基处理时，桩径可选择600mm或800mm，以第⑦层粘土层作为桩端持力层，桩端入土深度为22.0米，桩基础设计参数见表7-2（钻孔灌注桩基础设计参数建议值表）。
表7.2 钻孔灌注桩基础设计参数建议值表
层 号
②
③
④
⑤
⑥
⑦
桩的极限侧阻力标准值qsik(KPa)
35
30
45
40
45
50
桩的极限端阻力标准值qpk(KPa)

900
根据场地土物理力学性质指标，若以第⑦层粘土层作为桩端持力层时，估算钻孔灌注桩桩径600mm，桩端入土深度为22.0米，有效桩长15.0米时的单桩竖向极限承载力标准值为1400KN；钻孔灌注桩桩径800mm，单桩竖向极限承载力标准值为2000KN。
从技术经济、施工工艺、场地施工条件及本地区施工现状考虑，振动沉管灌注桩施工时振动影响较大，建议采用钻孔灌注桩。
桩的单桩竖向极限承载力设计值应通过试桩静力载荷试验确定。
各土层综合压缩曲线详见综合压缩曲线成果图（附录32～33）。
8.基坑工程
由于拟建侦技大楼及地下停车场附近无已有建筑物，基坑可采用自然放坡开挖。基坑稳定性设计参数可按“地基土物理力学性质指标分层统计结果表（表6.2）”所提供的参数结合变异系数酌情选用。在基坑开挖至基坑回填完成期间，基坑周围应避免堆放荷载物，以保证基坑边坡的稳定。
场地地下水位埋深2.00～2.10米，拟建侦技大楼及地下停车场基坑开挖深度约为7.0米，基坑须进行降水，降水方式可采用管井降水，在基坑外设置8～10眼管井，井深15.0米，降水深度8.0～9.0米。
9.结论与建议
9.1本次勘察最大揭露深度40.2米范围内地层主要为第四系全新统陆相冲积（Q4al）、陆相冲积与沼泽相沉积（Q4h+al）与上更新统陆相冲积（Q3al）形成的粉土、粉质粘土及粘土层，按其成因、岩性特征及物理力学性质共分为11层，场地地层分布稳定性较好，无不良地质现象，属均匀地基；第四纪以来，本区无大的构造活动发生，区域构造稳定性较好，为可进行工程建设的一般场地；
9.2地基土物理力学性质指标及承载力特征值可参照表6-1、表6-2选用；
9.3地下停车场可以第②层粉土层作为基础持力层，地下停车场抗浮设计水位埋深按0.5米考虑，由于开挖深度较大，建议设置抗拔桩，桩端入土深度20.0米。
9.4对侦技大楼，可采用沉管灌注桩或钻孔灌注桩。桩端持力层可选择第⑦层粘土层，桩基础参数可参考表7-1、表7-2。
9.5 勘察期间场地地下水埋深2.00～2.10米，属孔隙潜水，主要受大气降水影响，地下水对混凝土结构无腐蚀性，长期浸水环境下，对钢筋混凝土结构中的钢筋无腐蚀性，在干湿交替环境下对钢筋混凝土结构中的钢筋具中等腐蚀性。；
9.6场地抗震设防烈度为7度（第一组），设计基本地震加速度值为0.10g，地表下20米深度范围内饱和粉土层无液化可能性，场地为非液化场地；
9.7场地土的类型0.0～20.0米（第①层～⑥层）为中软土，20.0米以下（第⑦～层）为中硬土，建筑场地类别为Ⅲ类，场地为可进行建设的一般场地；
9.8场地土标准冻结深度为0.60米。0万U豆体验卡
