餐饮管理系统一卡通设计方案.doc

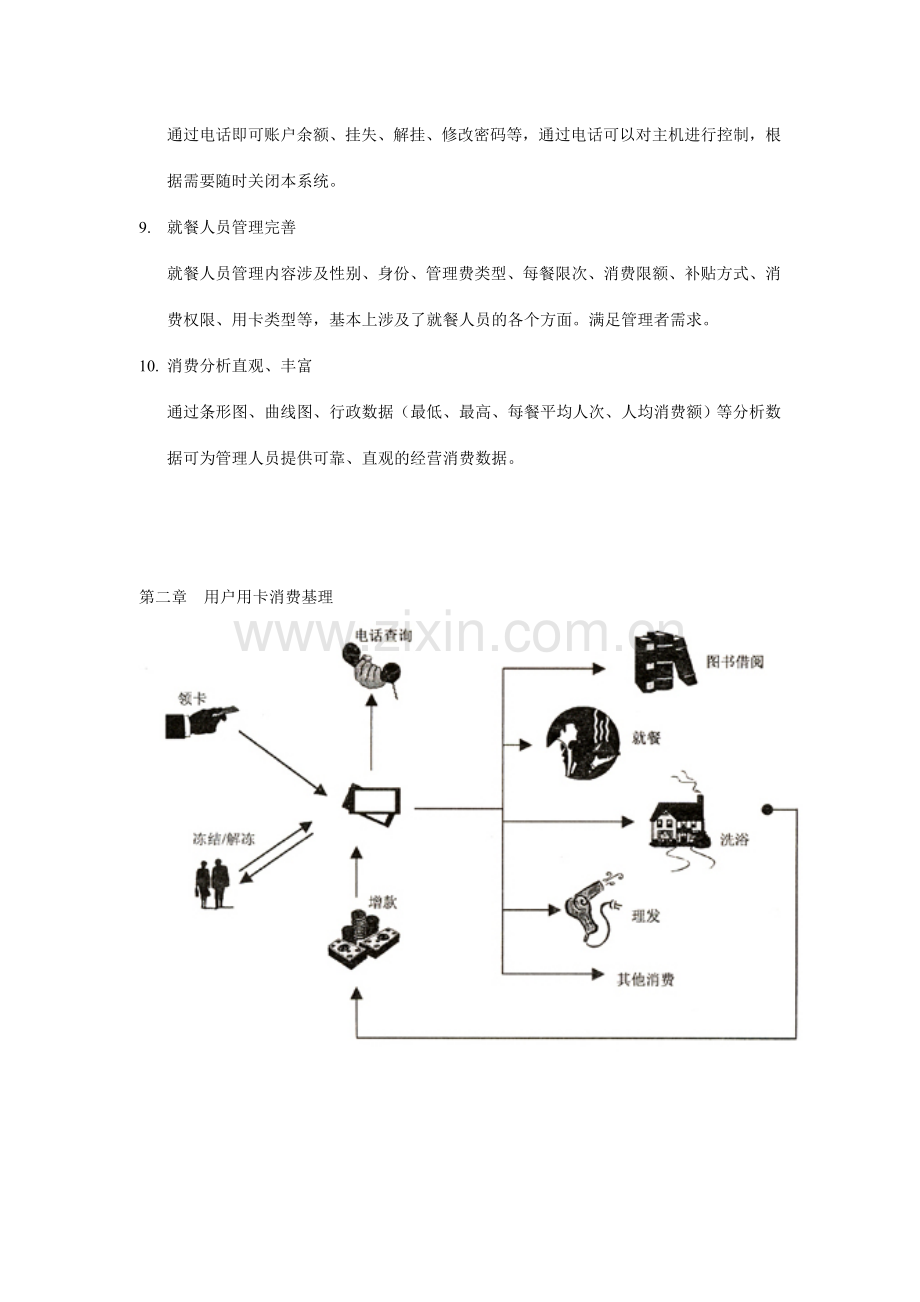

第一章 系统概要介绍本软件是本公司近年来，集公司所有用户的需求，融汇了餐饮市场各家软件的优点，集中公司内所有软、硬件开发人员，共同开发出来的Windows版。XXX餐饮管理系统是可运营于Windows9x、NT及WIN2023等操作系统，实现对餐饮自动化管理的软件，数据库采用MSSQL 7.0。该软件具的如下独到之处：1. 通用性强软件合用于机关、企事业单位及各大中专院校的餐饮管理。2. 实时性好与硬件保持实时通讯，主机实时与终端机进行数据互换，互换时间可任意设定。用户可随时观测终端机的运营状况。随时开户、销户、查询与打印等。3. 人性化设计系统定期开机、定期关机，减轻了操作员早起晚走的承担。4. 财务记录功能完善具有财务方面需求的各项记录，汇总、报表打印等功能，相称完善。5. 安全可靠性好与硬件采用特殊的底层通讯，不通过系统检查的卡不能冒用，软件操作人员设有不同的操作权限和密码;数据采用多种备份方式等，系统安全可靠。6. 容错性好有大量的容错解决，当操作人员误操作时，系统会给予提醒，帮助操作人员及时解决问题。7. 使用简朴方便人机界面非常和谐，操作人员通过简朴培训即可迅速纯熟操作。8. 电话查询控制通过电话即可账户余额、挂失、解挂、修改密码等，通过电话可以对主机进行控制，根据需要随时关闭本系统。9. 就餐人员管理完善就餐人员管理内容涉及性别、身份、管理费类型、每餐限次、消费限额、补贴方式、消费权限、用卡类型等，基本上涉及了就餐人员的各个方面。满足管理者需求。10. 消费分析直观、丰富通过条形图、曲线图、行政数据（最低、最高、每餐平均人次、人均消费额）等分析数据可为管理人员提供可靠、直观的经营消费数据。第二章 用户用卡消费基理第三章 系统结构拓扑简图第四章 系统性能参数电源系统：采用AC/200240V/50HZ电源供电，功耗10W.系统服务器可解决4万人的就餐信息。每台窗口机内存32K。系统具有掉电数据保护功能，能可靠保存数据一年以上。通讯接口：RS485总线，采用CRC校验。窗口机显示：正反面2X5位LED显示。窗口机键盘：23个键，其中11个数字键，8个功能键，4个运算键。可联接窗口机128台，经扩展容量256台。联接距离1200米，加重发器后无距离限制。工作温度：零摄氏度至零上50摄氏度。工作湿度：10%90%。设立了误操作报警提醒。整机尺寸：29CMx154CMx10CM(长x高x厚)。整机重量：2500克。第五章 系统组成XXX餐饮管理系统可分计算机控制室、线路、终端机三个重要部分。说明：1 计算机、打印机、UPS、服务器及发行机放在机房中。2 其余各终端机放在消费窗口处，由服务员进行操作;增款机放置在各机房或餐厅存款处，由出纳员进行操作。3 XXX消费终端机分为卧式、挂式两个系列，用户可根据实际情况选用不同的型号。4 XXX卡由就餐者持有，就餐时此卡进行结算。5 服务器分为内置和外置两个系列，内置插在计算机PCI插槽中。6 UPS选用在线式不间断电源，平时为微机及终端机提供稳压电源，停电时做应急电源。第六章 PC机配置规定Pentium(II)166MHZ或更高档的CPU一台CDROM驱动器VGA640X480或Windows支持的更高分辨率的显示器64M以上内存PS/2鼠标10G以上容量的硬盘（最佳双硬盘）主板需有ISA插槽（电话卡使用）操作系统为Windows95或Windows98第七章 网络硬件规定室内线：电源线规格型号：RVV(2X0.75)通讯线规格型号：RVV（2X0.5）绝缘导线的额定电压不应低于500V户外线：电源线规格型号：RVVP（3X1.0）通讯线规格型号：RVVP（3X0.75）UPS：应保证UPS额定功率的75%（终端数目X10W）350W其它：安装槽板的自攻螺丝规格可选用5X10或5X12的尺寸室外钢索丝线的直径不得小于10第八章 软件使用说明进入XXX餐饮管理系统单击开始，选择“程序”，选择“XXX餐饮”，单击“XXX餐饮”，进入XXX餐饮管理系统如图：（注：在此可建立XXX餐饮桌面快捷方式，单击鼠标右键弹出如下菜单，如图：）单击创建快捷方式（S）,桌面便相应建立“XXX餐饮”的桌面快捷方式，如图：用鼠标双击此图标，直接进入系统系统登录XXX餐饮管理系统启动后的界面如图：若口令未设则单击登录直接进入系统。第九章 功能结构系统菜单构成网络管理餐卡管理帐户管理明细帐目分析汇总数据安全系统维护在线帮助系统启动开户帐户冻结销售收入结构分析备份系统设立内容销售监察销卡帐户恢复存取浏览消费曲线恢复数据字典索引系统关闭补卡主机增款餐卡记录行政数据导入终端管理技术支持通信恢复修卡补贴发放终端明细人均数据导出通信检测关于XXX手动清除验卡档案修改退款清单综合查询同步网络控制退出Exit 回收个人取款补贴记录信息汇总清除电话设定钥匙卡因错退款帐目平衡日程备忘系统权限操作日记第十章 主界面主界面图标表达的意义：网络示连接网络连接正常电话语音功能未启动电话语音功能启动未设立自动开机设立自动开机“操作员“具有画面锁定功能，当操作员忽然由事离开，可启动此功能。帐户冻结帐户恢复修卡补卡个人帐目计算器系统时钟退出第十一章 网络管理网络管理为系统销售的综合管理菜单，其中涉及：系统启动、销售监察、系统关闭、通信恢复、手动清除及退出选项。a) 系统启动重要功能：作好销售前的准备工作，涉及检测服务器通讯、校对服务器的时间、回收历史数据、解决回收数据和启动实时通信等。b) 销售监察重要功能：监视系统的运营状态，查看系统中的各个终端机的收入情况，及是否正常工作等消息。点击界面上的返回按钮即可退出销售监察状态。c) 系统关闭重要功能：网络和销售终端销售状态的关闭。此时不可以进行消费。d) 通信恢复重要功能：恢复断开的通信。本次以后可以接上次进行消费。当出现下列情况之一时需使用此功能：1 出现意外情况，例如计算机掉电等；2 系统设立为“关闭系统，但不关闭服务器”。e) 手动清除重要功能：一般在系统初次使用时，使用此功能以防止终端机或服务器芯片中有无用的数据影响正常使用。当要清除数据时，点击上图的清除按钮即可。f) 退出重要功能：退出系统或关闭计算机。重要方法：1 直接按正常的操作来关闭计算机即可。2 网络管理菜单退出Exit也可以。以上介绍了各个菜单的功能，具体操作只需点击“网络管理”菜单下的相应的菜单项即可以。其中：“系统启动”项等价与窗口上的“系统启动”图标：“销售监察”项等价与窗口上的“销售监察”图标。第十二章 餐卡管理在“餐卡管理”中为用户提供了七项功能，分别为：开户、销户、补卡、修卡、验卡、回收、钥匙卡，运用它可以完毕对系统中的所有卡片进行各种操作。以下介绍的各种操作都是在“餐卡管理”菜单下进行。一、 开户重要功能：为用户开设帐户。具体的开户操作：填写完图上规定的个人资料点击存档按钮，按它的提醒进行操作（一直确认他的操作）即可。注意：卡的编号是唯一的。二、 销卡假如有欲销卡的用户，那么可以这样操作：打开上图的窗口，按F9键后读卡，可以直接读出编号。假如存在即会在相应的方框里显示出个人资料；假如没有此卡也会给犯错误的提醒。三、 补卡重要功能：用于对丢失卡片的用户进行补办新卡操作。补卡的具体方法：在“编号”栏中输入补办人的编号，点击“查询”或按回车，可以上图的“姓名查询”对话框，在其中输入相应的姓名即可。假如查出此人则“补卡”界面左下脚的“查询”按钮会变为“补卡”按钮，点击它即可完毕补卡操作。四、 修卡五、 验卡重要功能：当用户无法拟定某一卡的内容与身份，即可使用此功能来确认。六、 改码通过销户或被换卡的卡片需要通过改码才可以再次运用。七、 钥匙卡重要功能：为增款员操作增款终端进行增款的钥匙。制作方法：1 点击数字旁边的左右箭头即可调整欲制卡的编号；2 输入增款员的姓名；3 输入增款口令；4 点击制卡，刷卡即可。第十三章 帐户管理本系统的帐户管理模块重要有以下几个功能：帐户冻结、帐户解冻、主机增款、补贴发放、个人帐目、档案修改、因错推款。一、 帐户冻结重要功能：当用户卡丢失时以防别人使用此卡，需要进行“帐户冻结”，将用户卡在整个系统中停止使用，但并不清除其帐户与其上的余额。具体方法：在“编号”处输入帐号的编号，按回车键，则会显示出相应的个人信息，“查询”按钮变为“冻结”按钮，单击“冻结”即可冻结该帐户。二、 帐户恢复重要功能：与“帐户冻结”功能相反。三、主机增款重要功能：为用户帐号增长金额。具体操作方法：调出上图界面，按F9读入相应的卡号，系统显示该卡号相应的个人资料。在增款栏填写金额与管理费率。此时“查询”按钮变成“增款”按钮，单击“增款”按钮即可。三、 补贴发放本系统的发放补贴分为四种：个人：个人补贴为单独发放某一个用户而设顶。具体操作：按F9读入卡号并显示相应的个人资料，再在“发放额”处填写发放金额，单击“补贴”按钮即可。部门：部门补贴为发放某一个部门批量用户而设定。具体操作：在上图的相应空白处填写相应的资料，再在“发放额”处填写发放金额，然后点击“补贴”按钮即可。全体：全体补贴为发放本系统中全体用户而设定。具体操作：只要在“每人补贴”处填写相应的金额即可，然后点击“补贴“按钮即可完毕操作。分类：分类补贴为发放某一个补贴方式类别批量拥护而设定。具体操作：进入补贴方式界面，选取“补贴方式”，填写每人“补贴金额”，然后单击“补贴”按钮即可完毕。四、 个人帐目包含系统中注册用户的个人消费与增款的明细帐目。具体操作：按F9读入相应的编号，按Enter键，则界面上显示出该编号的个人信息。查询的首要条件是要选择起始日期和终止日期，尚有“所有”或“增款”或“取款”，然后单击“查询”按钮即可。五、 个人取款具体操作：按F9读入 编号和个人信息，在“取款金额”处填写要取的金额，单击“取款”按钮即可。第十四章 明细帐目其中包含六个模块：销售收入、存取浏览、餐卡记录、终端明细、退款清单、补贴记录。一、 销售收入销售收入记录着系统销售部门的所有用户消费帐目，其数据来源于用户的消费明细。二、 存取浏览三、 餐卡记录四、 终端明细五、 退款清单六、 补贴记录七、 名册打印第十五章 分析汇总一、结构分析二、消费曲线三、行政数据四、人均数据五、综合查询六、信息汇总七、帐目平衡第十六章 数据安全一、备份二、恢复三、导入四、导出五、数据清除第十七章 系统维护一、 系统设立重要功能：设定一些系统的性质与公共属性。涉及：系统、端口、数据与其他部分。具体如下：1 “系统”设定设定本软件使用的卡型和使用方式；校区编号。2 端口用来设定服务器端口和发卡器端口。3 终端重要是用来设定消费的限额。注：当个人消费限额设定后，在消费终端消费时以个人限额为准。4 数据用来设定数据的清楚方式；实时监控是在系统启动后软件系统与网络服务器之间进行数据互换的时间频度、缓冲解决时间频度与缓存解决量。5 其它在此可以设定系统的自动开机日期和时间、网络关闭参数等。二 数据字典其中包含七项内容：销售部门：设立欲管理的食堂。经营小组：设立各食堂的下属小组。单价编辑：设立终端可分派的价格表。价位设定：设立终端使用的定价和单价两种格式。用户身份：设立系统中所有用户也许出现的身份。分析设立：设立“结构分析”中价格区段。编码管理：设立发给职工或学生的卡片的号码。三、终端管理重要功能：1 将终端机分派到各个部门设立方法：调出上图，选取上图中的“系统剩余终端”列表框一台未分派的终端机，单击“加入”按钮，系统弹出在此图中选择终端机的类型，单击“拟定”按钮；再选择终端机所属的哪个部门的哪个小组；最后单击“编制”按钮即可完毕编制操作。2 解除在“结构列表”中选取欲解除的终端机，然后点击“解除”按钮，再在弹出的对话框中选取“是”按钮即可完毕解除功能。四、通信检测重要功能：检测终端机的使用状态。信号灯：绿色：表达消费正常黄灯：表达增款正常红灯：表达终端错误紫灯：表达临时消费五 日程备忘“日程备忘”为系统为操作员的工作日程安排进行备忘提醒的功能模块。操作方法：“系统模块”中共列举12个平常操作功能。（界面如图）1、加入：点选“系统模块”单击加入即可将选择的模块加入到“备忘日程”中。2、移除：点选“备忘日程”单击移除即可将选择的模块返回到“系统模块”中3、所有移除：单击所有移除即可将“备忘日程”中的所有模块返回到“系统模块”中。单击拟定即可完毕备忘日程安排。日程备忘安排完毕后，在用户每次操作系统时，系统会自动判断用户是否完毕自己定义的备忘模块。当系统退出时，如用户没有完毕自定义的备忘日程，系统会弹出提醒对话框（如图）来提醒用户。六 系统权限不同的人使用本软件，系统授予其的使用功能亦是不同的，只有系统则赋予的具有“超级用户”身份的用户才拥有对本软件各项功能的完全使用权，本项设立由于与责任有关，授权时一定要谨慎，以免以后发生不必要的责任纠纷。设立方法：用鼠标单击菜单栏上“系统维护”一项，选中“系统权限”，单击进入，系统弹出“用户（组）管理”对话框，如图图中左边的框里列出所有的“用户（组）”的名称，“用户”分属在不同的“用户组”名下，由于“用户组”的权限各不相同，所以对“用户“的授权一定要谨慎。具体操作方法：对“用户组”的授权操作（1）新增单击图上右边“用户组设定”栏中的“新增”键，系统弹出“用户组信息修改”对话框，如图在输入栏中键入欲添加的“用户组”名称，单击“拟定”键，对话框消失，在“用户（组）管理”对话框中，“用户组”一栏中已生成一项刚才输入的“用户组”。（2）修改一方面在图中的左边框中选中欲悠的“用户组”，然后单击“修改”键，弹出对话框，如图在输入栏中键入欲修改的“用户组”名称，点击“拟定”键，对话框消失，在“用户（组）管理”对话框中，欲修改的“用户组”已经变成刚输入的“用户组”名称。（3）删除注：欲删除和“用户组”中的“用户”必须为空。一方面在图中左边框中选中欲删除的“用户组”，然后单击“删除”键，弹出对话框如图，拟定即可。（4）授权新增后的“用户组”是不没任何权限的，只的通过授权的“用户组”中的“用户”才具有各项对系统强大功能的使用权。一方面在图中的左边框中选中欲授权的“用户组”，然后单击“授权”键，弹出“用户组授权”对话框，如图在图中，在“授权组别”下拉框选择欲授权的“用户组”。功能在功能框中以文献夹或文献的图标形式显示，假如此项功能未授权，则在文献夹工文献图标上有红色标记。在功能列表框中选中欲授权的功能（图标类似文献夹），双击展开至最后一层（功能图标类似文献），选好以后（选带红色标记的），单击右边的“使用”，功能列表框里的功能图标上的红色标记消失，此时对所选中功能已授权、依次对其它功能授权，授权完毕后，返回前面。在“用户组”中添加“用户”及对“用户”进行设立（1）新增点击“用户设定”栏中的“新增”键，系统弹出对话框，如图。一方面在图中的用户级别里选择“用户组”另一方面在输入框中添加“员工代码”（18位）、用户名、新口令（16位）、核对口令（同新口令）。最后，单击“拟定”，否则“取消”（2）改组改变“用户”所属的组别。在图中的左边框中选择欲改组的“用户”，然后单击“改组”键，弹出的对话框如图。选择欲改至的组别，单击“拟定”（3）删除选定欲删除的“用户”，点击“用户设定”栏中“删除”键，系统弹出对话框询问是否删除，单击“拟定”。（4）口令修改已设立的“用户”的口令。选定“用户”，点击“用户设定”栏中“叭”键，系统弹出对话框，如图。在“新口令”及“核对口令”中输入欲修改的“口令”（16位），拟定即可。对“用户组”和“用户”授权完毕后，关闭窗口”第十八章 其它A 自动开机设立方法：单击系统菜单栏“系统维护”，选择“系统设立”，进入后单击“其它”框，如图。具体操作方法：单击“启动”复选键，选择：“日期”，输入“时间”，单击拟定。（注：定期开机设立后，系统可在无人操作下自动开机，并进行“网络启动”，使系统处在实时销售状态。定期开机设立后，每次进入系统，均自动进行“网络启动”，若想消除，请取消自动开机设立）B 自动关机定期关机设立方法：双击系统主菜单右下角如图。系统弹出对话框如图。具体操作方法：单击如图数字键，先输入“小时”再输入“分钟”后，单击“拟定”键。若输入有误，单击“CLS”键，重新输入。（注：系统行动关机时，销售额等数据自动收回）C 界面锁定在系统中提供了界面锁定功能。当操作员忽然由事离开，可启动此功能操作方法：单击主界面右下角的图标：即可启动界面锁定、操作员只有输入口令方可进入系统进行操作。第十九章一般销售的使用流程一、 启动“XXX餐饮管理系统”单击开始，选择“程序”，选择“XXX餐饮”，单击“XXX餐饮”进入XXX餐饮管理系统如图。二、系统登录XXX餐饮管理系统启动后的界面如图，若口令未设则登录直接进入系统，输入口令进入系统三、进行通信检测检测方法：选择菜单栏“系统维护”项，单击“通信检测”，进入。如图。具体操作方法：每个窗口机相应一个编号，图中相应位置反映相应窗口此刻通信状态，消费用窗口机此刻通信正常增款机此刻通信正常窗口机通信不正常此窗口机未编入系统四、系统启动“系统启动”是销售前的第一项工作，其重要功能是作好销售前的各项准备工作，涉及检测服务器通讯，校对服务器的时间，回收历史数据，解决回收数据和启动实时通信等。用点击“系统启动”后，会出现如图所示窗口。这项功能完毕后，整个系统就进入了实时销售状态。注：在“系统启动”时，有也许会出现错误信息提醒“校对服务器时间失败”，或者出现“上次为非正常关机，请使用通信恢复选项”。出现前者的错误提醒后，请重新进行“系统启动”，一般情况下重新进行“系统启动”后就会消除错误提醒，假如多次进行“系统启动”后仍然有错误提醒，那么也许是服务器内部出现故障，这时请您速与供应商联系;当出现后者的错误提醒时，是由于系统上次也许由于某种意外因素非正常关机，例如计算机忽然掉电等，这时请按照提醒进行“通信恢复”选项，系统会自动恢复到非正常关闭系统前的状态。五、系统关闭系统关闭分为两种方式：正常关闭和软件关闭，正常关闭时系统会判断网络现销售终端是否关闭，是：则关闭软件系统，否：则激活关闭窗体（如图）六、 数据备份数据备份是对系统的所有数据（涉及运营程序等）的备份，其数据完整、全面、数据备份分为本机备份、MO备份双硬盘备份三种，如图所示。具体操作如下：本机备份：程序将系统的经营数据及其他辅助程序备份到本系统所安装的备份目录中。例如系统安装到C:PROGRAMFILESSF WIN98中，则备份目录为：C:PROGRAMFILESSF WIN98BACKUP。操作时单击开始。MO备份：MO备份为一处大容量光磁存储器，其尺寸与一般3.5软盘相同，容量一般为650M。假如用户微机的MO驱动器的盘符为界面所示，单击开始即开始进行系统备份，备份内容同“本机备份”。假如盘符不相同可双击盘符右侧图标出现盘符设定对话框，如图双硬盘备份：当用户计算机两个以上硬盘的时候可用双硬盘备份，其操作类同与MO备份。七、 退出、关闭计算机当执行过网络关闭后，就可以退出系统了，如图所示，用户可以根据自己的目的来选择是直接关闭计算机还是重新启动计算机等。附件用户用卡使用说明1、 使用须知卡片只限本人在本单位使用，不得转借，冒用，伪造，伪者必究。卡片若有遗失，请及时向发卡部门申办新卡。卡片应妥善保存，切勿折损，划伤，被水、油污等浸泡。2、 各种卡的使用说明 射频卡（非接触式IC卡）（1） 使用时，把卡片贴近感应区（离感应区78公分），若无反映，离开感应约十分，再贴近感应区，假如该卡在若干窗口均无反映，请到发卡部门更换新卡。（2） 卡片可以放在钱夹等中直接使用，无须取出。 磁卡（1） 保持磁条清洁，切勿划伤，折损。（2） 使用时，将卡片从上到下均匀划过磁头，若无反映可从新划卡，切勿用力将卡在磁头中上下地剧烈划动，这样会损害卡片或磁头，缩短其使用寿命。（3） 由于磁卡使用寿命较射频卡和？IC卡短，使用一定期间后，请更换新卡。 IC卡（1） 保持IC卡表面触点的清洁，切勿划伤，折损。（2） 将卡均匀用力插入IC卡读写头，同样均匀用力取出。切勿不规范使用。
