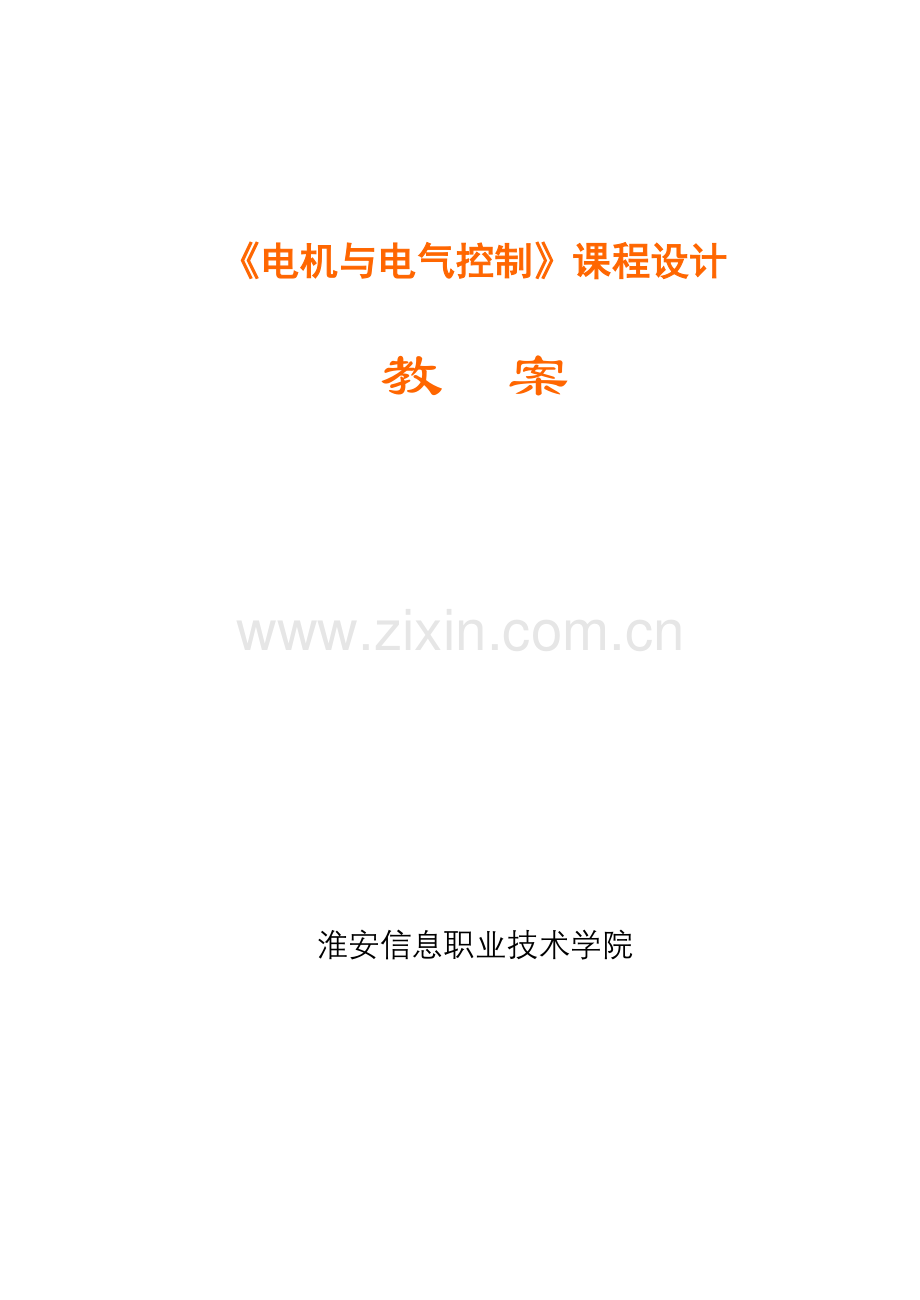

《电机与电气控制》课程设计
教 案

淮安信息职业技术学院

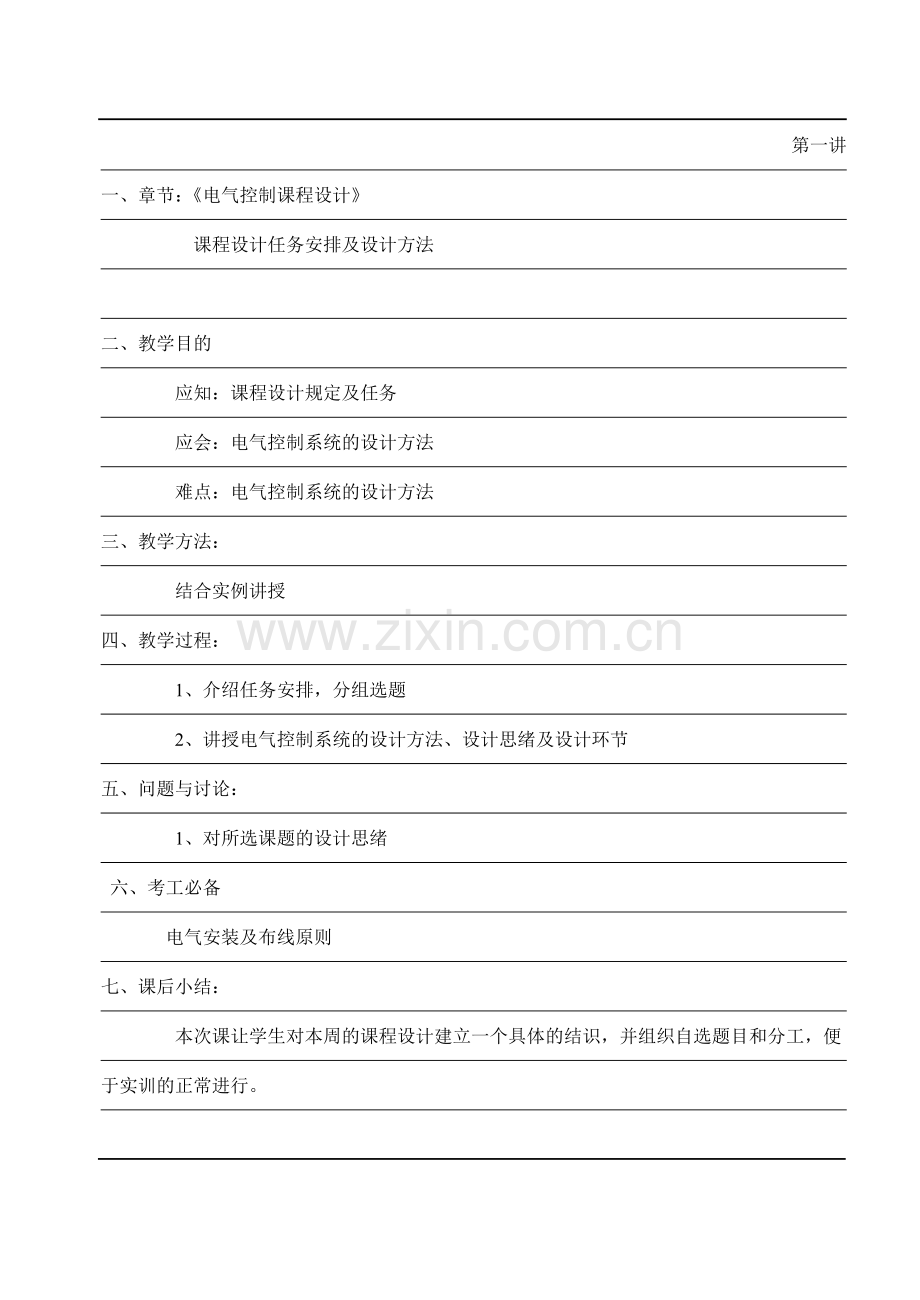

第一讲
一、章节：《电气控制课程设计》
课程设计任务安排及设计方法

二、教学目的
应知：课程设计规定及任务
应会：电气控制系统的设计方法
难点：电气控制系统的设计方法
三、教学方法：
结合实例讲授
四、教学过程：
1、介绍任务安排，分组选题
2、讲授电气控制系统的设计方法、设计思绪及设计环节
五、问题与讨论：
1、对所选课题的设计思绪
六、考工必备
电气安装及布线原则
七、课后小结：
本次课让学生对本周的课程设计建立一个具体的结识，并组织自选题目和分工，便
于实训的正常进行。

《电机与电气控制》课程设计
第一讲

一、课程设计的目的
电气控制课程设计的重要目的是：通过电气控制系统的设计实践，掌握电气控制系统的设计方法、电器元件和电气控制线路的安装过程、设计资料整理和电气绘图软件的使用方法。在此过程中培养从事设计工作的整体观念，通过较为完整的工程实践基本训练，为综合素质全面提高及增强工作适应能力打下坚实的基础。

二、课程设计的规定
电气控制课程设计的规定是：根据设计任务书中设备的工艺规定设计电气控制线路，计算并选择电器元件。布置并安装电器元件与控制线路。进行电气控制线路的通电调试，排除故障。达成工艺规定，完毕设计任务。同时规定尽也许有创新设计，选用较为先进的电气元件。严格按照国家电气制图标准绘制相关图纸。选用合适的电气CAD制图软件，制作电气设备的成套图纸与文献，以满足现代化电气工程的需要。

三、课程设计的目的
1．基础知识目的
（1）理解电气线路的工作原理；
（2）掌握常用电器元件的选用；
（3）掌握根据工艺规定设计电气控制线路；
（4）掌握电气控制线路的安装与调试；
（5）掌握电气控制设备的图纸资料整理；
（6）掌握计算机电气绘图软件使用。
2．能力目的
（1）掌握查阅图书资料、产品手册和工具书的能力；
（2）掌握综合运用专业及基础知识，解决实际工程技术问题的能力；
（3）具有自学能力、独立工作能力和团结协作能力。

四、课程设计任务
1．接受设计任务书，选定课程设计课题。
2．制订工作进度计划，进行人员分工，明确各阶段各人应完毕的工作。
3．根据设计任务书分析电气设备的工艺规定，讨论最佳设计方案。
4．设计电气控制线路，选择电器元件。
5．绘制相关图纸（如：电气控制原理图、电器板元件布置图、电器板接线图，控制面板布置图、控制面板接线图、互连接线图等）。制订材料明细表（如：电气元件明细表、安装材料明细表等）。
6．根据设计方案采购电器元件，并根据市场行情及时调整元器件型号和材料种类。在满足设计规定前提下，兼顾设计方案的可行性。
7．按照现有电控柜的尺寸，布置和安装电器元件，连接控制线路。发现问题及时整改，作好更改记录。
8．安全检查无误后通电调试控制线路，排除故障。
9．用电气CAD软件制作电气设备的成套图纸与文献，设计方案通过调实验收后，输出打印结果。
10．整理设计文献、图纸、资料，写出课程设计报告。报告内容包含课程设计的目的和规定、设计任务书、设计过程说明、设备使用说明和设计小结，列出参考资料目录。此外打印装订一本设备使用说明书，作为课程设计报告的一个附件。
11．总结设计过程中出现的问题，分析思考题，参与答辩，回答指导老师提出的问题。

五、电气设计内容
1．根据设计任务书制定控制方案。
2．设计电气控制原理图，说明工作原理。
3．计算选择电器元件，列出元器件明细表。
4．设计安装图（布置图、接线图、互连图等）。
5．安装调试设备。
6．编写设计说明书。

六、时间安排

序号
时间
（天）
内容安排
1
0.5
讲解设计目的、规定、方法，任务分工
2
0.5
讲解课题,制定设计方案、绘制草图
3
0.5
设计方案审核、绘制电气原理图
4
0.5
元器件选择、测试，绘制安装图，控制柜拆卸
5
0.5
电控柜安装
6
0.5
电控柜安装
7
0.5
电控柜安装
8
0.5
检查线路、通电调试、故障排除
9
0.5
任务验收，答辩
10
0.5
写课程设计报告，答辩
总计
5

七、电气设计一般原则
在电气控制系统的设计过程中，通常应遵循以下几个原则：
1．最大限度满足生产机械和生产工艺对电气控制的规定。生产机械和生产工艺对电气控制系统的规定是电气设计的依据，这些规定经常以工作循环图、执行元件动作节拍表、检测元件状态表等形式提供。对于有调速规定的场合，还应给出调速技术指标。其他如起动、转向、制动、照明、保护等规定，应根据生产需要充足考虑。
2．在满足控制规定的前提下，设计方案应力求简朴、经济合理，不要盲目追求高指标，导致不必要的高投资。
3．妥善解决机械与电气关系。很多生产机械是采用机电结合控制方式来实现控制规定的，要从工艺规定、制导致本、结构复杂性、使用和维护等方面协调解决好两者关系。
4．对的合理地选用电器元件，以实用为原则。选用新型号电器可以提高可靠性，减小体积，尽也许不要选用旧型号电器。
5．保证电气设备安全性、可靠性高，兼顾设备使用和维护方便。

八、电气原理设计
电气设计分为原理设计和工艺设计两部分。一方面进行原理设计，画出电气控制原理图，满足设备的控制规定。然后再从安装工艺角度加以说明，即工艺设计，满足设备的制造和使用规定。
电气原理设计又分为分析设计法和逻辑设计法：
1．分析设计法
分析设计法是根据生产工艺规定，选择适当的基本环节（典型控制电路）或通过考验的成熟电路，按各部分的连锁条件组合起来，加以补充和修改，综合成满足控制规定的完整电路。由于这种设计方法是以纯熟掌握各种电气控制典型电路和具有一定的阅读分析各种电气控制电路的经验为基础，所以又称为经验设计法。这种方法为一般工程技术人员所常用。
2．逻辑设计法
逻辑设计法是运用逻辑代数这个数学工具来进行电路设计。根据设备的工艺规定，将执行元件需要的工作信号以及主令电器的接通与断开当作逻辑变量，并根据控制规定将它们之间的关系用逻辑函数来表达，然后再运用逻辑函数基本公式和运算规律进行简化，使之成为需要的最简“与、或”关系式。根据最简关系式画出相应的电路结构图，最后再作进一步的检查和完善，获得需要的控制电路。

原理设计中应注意以下几个问题：
1．控制电压按控制规定选择，符合标准等级。在控制线路简朴，不需经常操作，安全性规定不高时，可以直接采用电网电压，即交流380V或220V。当考虑安全规定期，应采用控制变压器将控制电路与主电路电气上隔离开。照明电路采用36V安全电压。带指示灯的按钮采用6.3V电压。晶体管无触点开关一般需要直流24V电压。对于微机控制系统应注意弱电电源与强电电源之间的隔离，不能共用零线，以免引起电源干扰。
2．尽也许减少电气元件品种、规格与数量。便于维修和更换，减少成本。
3．正常情况下，尽也许减少通电电气数量，以利于节约能源，延长电气元件寿命，减少故障。
4．合理使用电器触点。接触器、时间继电器往往触点不够用，可以增长中间继电器来解决。
5．合理安排电器触点。避免因电器动作时间有差别，导致“触点竞争”。避免因操作不妥，导致“误动作”。避免因某个元器件损坏，导致“短路”。避免出现“寄生回路”。
6．设立必要的短路、过载保护，防止故障进一步扩大。
7．设立必须的急停或总停按钮，以防万一出现故障时，切断整个控制回路，进而切断主电源。
8．设立必要的手动控制线路，方便设备调试和维修。
9．设立必要的指示灯、电压表、电流表，随时反映系统运营状态，及时发现故障。

第二讲
一、章节：《电气控制课程设计》
电气控制课程设计基本知识
二、教学目的：
应知：设计电路实行的工艺流程
应会：常用低压电器的原理、测试和使用方法及元器件的选用原则
难点：常用低压电器的原理、测试和使用方法
提高：分析元器件故障点及因素
三、教学方法：
讲授、实物演示、指导操作
四、教学过程：
1、结合实例介绍电路实行的工艺流程
2、结合实物讲解元器件相关知识，学生动手测试元器件
五、问题与讨论：
1、元器件故障的分析方法
2、设计电路实行的注意事项
六、考工必备
常用低压电器元件的使用和测试
六、课后小结：
本次课作为元器件复习课，重在让学生掌握元件的原理、测试和应用。通过让学生
自己动手测试，动脑分析，使学生对其有更深刻的结识。

《电机与电气控制》课程设计
第二讲

一、常用低压电器元件的原理及使用方法回顾
l 理论知识回顾：各常用元件的结构、工作原理、作用及图形符号。
l 实践测试：※1应用万用表、稳压电源等测试各元件的触点情况和工作特性。（基本规定）
※2 检测元件好坏，找出故障元件的故障点，尝试维修。（提高规定）
1、开关类电器
（1）刀开关（闸刀开关）
a、作用：不频繁地接通和分断小容量的低压线路
b、安装注意点：1、瓷底应与地面垂直，闸刀的手柄一定要向上安装。
2、它的上端接电源线，下端接负载。

QS QS QS

或

（a） （b） （c）
C、符号

（2）转换开关（组合开关）

QS QS

（a） （b）
a、作用：控制小容量异步电动机的不频繁起动和正反转、星三角起动等。
b、符号

（3）自动开关（自动空气断路器）
功能：
a、通断电路。
b、多种保护功能，短路、过载、欠流保护。

QF
符号：

（4）漏电保护器（漏电保护自动开关）
功能：重要用于当发生人身触电或漏电时，能迅速切断电源，还兼有过载、短路保护，用于不频繁起、停电动机。
原理：以电磁式电流型漏电保护器为例。
正常工作，流过零序电流互感器电流和为零。
漏电或触电时，电流和不为零，该电流通过人体、大地构成回路。零序电流互感器二次侧感应出电流，该电流达成一定值时，脱扣器动作。分断主电路。
2、主令电器
发出指令信号，并通过继电器、接触器，其他电器的动作通断控制电路。
（1）按钮
类型：是一种手动的可以自动复位的主令电器。
通断5A以下小电流电路。
分类：停止按钮，动断，红色。
起动按钮，动合，绿色。
复式按钮。
结构：常闭（动断）触点、常开（动合）触点、复位弹簧、按钮帽。

SB SB SB

（a） （b） （c）
符号：

（2）行程开关（限位开关、位置开关）

SQ SQ

（a） （b）
原理：运用生产机械运动部件的碰撞，使其内部触点动作，分断和切换电路
符号：

（3）万能转换开关
特点：挡位多，触点多，可控制多个电路。有万能之称。
结构：有多层凸轮及与之相应的触点底座叠装而成。
Ⅰ　　　0　　　　Ⅱ
1 2
3 4
5 6

7 8

使用：操作时，手柄带动转轴与凸轮同步转动，凸轮的转动即可驱动触点系统的分断与闭合
符号：
QS
触点下面虚线位置表达该档位触点闭合。
注意：手柄位于同一位置时，有的触点闭合，有的则处在分断。

3、 接触器
1．作用：用于远距离频繁地接通与断开交直流主电路及大容量控制电路的一种自动切换电器。能低压释放，频繁操作，远距离控制。
2．原理
同电磁机构。线圈得电，衔铁吸合，触点动作。
线圈失电，衔铁释放，触点复位。
3．结构
线圈、铁心、衔铁 、触头、灭弧装置
4．触头数目：
常开主触头（三个）------- 用来控制大电流的主电路的通断；
KM KM KM
（a） （b） （c） （d） （e）
一对常闭辅助触头和一对常开辅助触头------用来控制小电流的控制电路的通断
5、符号
6、特点：1、以小控大
2、具有远距离控制
3、具有欠压和失压保护
7、接触器的选择
电压、电流、线圈电压，触点数量。

4、 继电器
1．与KM区别
对电量、非电量进行反映，容量较小，无灭弧装置。
2、电磁式继电器
工作原理：电磁原理（与交流接触器相似）
类型：
（1）电流继电器（KI）：反映电路中电流的变化，串联在电路中，内阻小。导线粗。
过电流继电器：电路正常时衔铁不动作，一旦电流超过整
定值时，衔铁吸合。
欠电流继电器：电路正常时衔铁吸合 ，一旦电流小于整
定值时，衔铁释放（注意动作）。
（2）电压继电器（KV）：反映电路中电压的变化，并联在电路中，匝数多，导线细，内阻大。
过电压继电器：电路正常时衔铁不动作，一旦电压超过整
定值时，衔铁吸合。
欠电电继电器：电路正常时衔铁吸合 ，一旦电压小于整
定值时，衔铁释放（注意动作）。
零电压继电器：电压降到5%~25%动作。
（3）中间继电器
实质：是电压继电器
作用：增长触头的数量和容量，起到中间信号的转换和放大作用。
KA KA
（a） （b） （c）
（4）符号
3、时间继电器（KT）
（1）功能
运用电磁式或机械原理实现延时闭合或断开。
有电磁式、空气阻尼式、电动式、晶体管式。
空气式时间继电器：运用空气阻尼的作用达成延时效果。
（2）类型：
通电延时
断电延时
4、热继电器（FR）
作用：过载保护。
结构：三个热元件（由双金属片作成）、常闭、常开触头 。
原理：运用电流热效应。当电动机过载时，电路中电流过大，电流通过热继电器的热元件，双金属片发热弯曲，推动推竿使常闭触头动作，切断控制电路。
连接：三个热元件接入主电路中，将常闭触头接入控制电路中。
（a） （b）
FR
符号：

5、熔断器
作用：短路保护
FU
原理：电流的热效应。当电流达成额定电流的1.3—2倍，熔体开始熔断，电路短路时，电流很大，熔体迅速熔断。具有反时限特性。
符号：

二、电气设计中的工艺设计
工艺设计是为了达成制造安装和使用规定。除了必须绘制的安装图、元器件明细表外，尚有一些必要的文字说明。
1．元器件选择
要进行必要的计算，选择元件的型号、规格等参数。为了提高可靠性和减小体积，应尽也许选用新型器件。为了减少成本，应尽也许选用最通用的器件。当材料供应环节不能保证时，应提供备选器件。（鼓励使用新型元件）
2．元器件安装位置
拖动、执行、检测器件等应安装在生产机械的相应工作部位。控制电器、保护电器等安装在电器箱（柜）内。控制按钮、操作开关、经常调节的电位器、指示灯、指示仪表等安装在控制台面板上。
3．元器件布置
（1）功能相似的元件组合在一起，外形尺寸或重量相近的元件组合在一起，经常调节的元件组合在一起，经常更换的易损元件组合在一起。
（2）强电与弱电要分开。有必要时，将弱电部分屏蔽起来。
（3）体积大、重量重的元件安装在下面，发热量较大的元件安装在上面。
（4）尽也许减少连线数量和长度，将接线关系密切的元件按顺序组合在一起。
（5）电器板、控制板的进出线一般采用接线端子。接线端子接线时，主电路与控制电路要分开，电源进线位于最边上。接线端子按电路电流大小选用不同规格，按规格大小排列在一起，非必要时不要分开布置。当电器箱小、进出线少时，可以采用标准接插件，便于拆装和搬运。
4．线路连接
（1）导线截面必须根据负载核算。一般主电路导线截面不小于1.5mm2，控制电路导线截面不小于0.75mm2。
（2）导线种类根据需要选择。不同电器箱之间或电控柜与负载之间用软电线。信号线用屏蔽线。电控柜内部连线用硬电线，但是若元器件数量多、控制复杂时，宜采用软电线，并考虑板后走线。现代化电控柜讲究美观和接线方便，除了截面大的粗电线，均采用软电线板前走线，多余长度电线收入走线槽内。
（3）导线接线前要在两端套上标号相同的绝缘号码套管。套管标号应与原理图一致，若没有字母标号时，在不致误解或与其他号码反复条件下，可适当解决，如：用0代替或省略，然后在图纸上加以说明。现在普遍使用的异型绝缘号码套管事先打上0~9号，预加工了人字型缺口。使用时要注意方向，箭头方向指向剥去绝缘层的裸露端，从裸露端开始读数。示例如下：

0
6
0
9
60号

9
9号

9
6号

（4）导线安装接线按照电工基本技能操作。如：剥去绝缘层使用剥线钳，若用电工刀或尖嘴钳应注意不要损伤导电线芯；“羊眼圈”应顺时针方向弯；接线后裸露长度不超过2mm；硬电线弯曲应成900，不得在接线处弯曲；软电线接线前要将多股线绞起来，接线后不得露出散线。

第三讲
一、章节：《电气控制课程设计》
电气控制课程设计基本电路
二、教学目的
应知： 电气设计基本电路的原理及设计
应会：电气控制系统的设计方法、设计思绪及设计环节；
难点：电气控制系统的设计方法
提高：设计电路调试及排除故障方法
三、教学方法：
引导分析 设计
四、教学过程：
1、分析基本控制电路原理及设计
2、对照学生所学选课题引导分析
五、问题与讨论：
1、所选课题也许用到那些基本电路环节？
2、设计电路尚有那些可以改善的地方？
六、考工必备
对于基本设计电路的理解分析和应用
七、课后小结：
本次课让学生熟悉基本控制电路，进而分析所选课题，以确立一个设计思绪，。然后
依据分析画出设计电路图。

《电机与电气控制》课程设计
第三讲
一、 常用电气控制线路设计
1、 点动控制电路与单向连续运转控制电路

2、电动机正、反转控制电路

3、位置开关的行程控制电路

位置开关的自动往复运动控制

4、多地控制线路

5、顺序启动控制

6、星—三角降压启动
二、设备调试
1．拟定调试环节。
这项工作在施工图纸拟定后开始，电控柜安装工作完毕前结束。根据工作原理写出调试环节，涉及通电前检查和通电后调试两部分。通电前检查部分建议设计一个通电之前检查项目表，检查一项，打勾确认一项。通电后调试部分要说明开关或按钮的名称、操作顺序，以及相应点亮的指示灯名称。最后预计几种也许的故障现象和相应的解决措施，提高调试时故障排除效率。
规定：环节合理，项目齐全，书写工整。
2．通电前检查。
按调试环节进行通电前检查，重点检查是否短路。线路工作情况可以按下相应的按钮或接触器触点，在接线端子上测量各点通断情况。
规定：短路检查项目不可缺少，其他检查项目规定合理。
3．通电调试。
按调试环节进行通电调试，进行起动、停止操作，观测指示灯、电压表、电流表指示情况。
规定：符合设计任务书规定的各项规定。若有不符之处，能说明因素，并及时整改。做好调试记录，特别是记录故障现象和排除方法。

三、故障解决
l 1、对出现的故障对照设计图及安装图查找检测故障。（基本规定）
l 2、针对工作故障的情况，从原理上分析也许的故障因素，列出也许故障点，逐步测试查找并排除故障。（提高规定）

四、电气CAD绘图简介
1、双击“PCschematic”图标进入绘图画面；
2、打开“文献”+“新建”；
3、选择“DEMOSTART”；
4、添加“设计名称、用户名、设计者”等；
5、单击界面左侧的“页面菜单”，在设计图中插入新的一页，选择“DPSA4H”，改页面标题，如：把页码改为2；
6、再插入一个装配图，选择“DPSA3MECH”，改页面标题，把页码改为3；
7、点页面菜单+选择所需要改的页面+左击页面菜单的右下角的“页面数据”+“浏览”+“MISC+A4VDPS.SYM”；
8、点页面菜单+选择所需要改的页面+左击页面菜单的右下角的“页面数据”+“参考”把主电路的参考系统可见分区号激活然后再点击纵坐标，使其分区号放在上侧，同样有控制电路图的分区号放在下侧；
9、选择“设立”+“数据库”+“eldemo…..”；
10、画线：选择画线图标+（导线）+铅笔+开始画线，画线终了时双击左键或单击左键再点一下绘图笔（或ESC），并确认即可；
11、画线时请选择画面左下角的参考（page）；
12、添加符号：选择符号图标+铅笔+选定的符号（按快捷键|D|，此时输入必须为英文输入法状态，选择数据库中的符号放到预定位置，点右键选择还可使用的符号）；
13、添加符号时如需查找就在类型中TYPE开始于的空格中输入那类型的“第一个字母”+“选择”+“拟定”；
14、放入符号时，如需旋转可以在符号选中的情况下按“空格键”或按工作界面中的第四行的旋转按钮；
15、此时要想放此元件的其他部件时可选择该元件再点右键选择“显示可用的”再选择所需要的部件并放入到相应的页面上；
16、画主电路、控制电路和辅助电路；
17、布线分两种，一是手动布线：在手动布线时请放大布线区域，选好精确捕获尺寸再进行连线，由于这样才干准确地连接，两条线连上时，会出现绘图笔+字鼠标状态，这样以便进行连接下一条线；若没连上再显示的是随鼠标移动的连接线；二是自动布线：选择“布线器”+“激活的”，这样就可以自动布线了；画好后可按ESC退出画线状态；
18、选择“清单”+“更新所有清单”，此时所有的其他图就自动生成了；
19、删除符号或连线时，会出现乱点，此时只要点“Ctrl+G”进行刷新；
20、画好图后，选择“清单”+“更新所有清单”，系统会自动生成其它图形；
21、检查完所绘制图并确认无误后上传主机并进行打印。

六、参考课题
l 课题分两类，基本课题（基础）和提高（较难）课题，根据学生掌握情况选题。
l 对学有余力学生可适当增长规定。
基础课题
课题一 全自动增压给水设备控制
一、设备简介
全自动增压给水设备通过水压罐压力表检测水箱压力。当水压局限性时，自动向水箱加水。当水压足够时，自动停止加水，保证水压满足用户需要。不妥水泵启动加水一段时间后，水压仍不正常时，发出故障报警信号。该设备用于住宅社区楼房供水时，可以放在楼下隐蔽处，既安全又不影响美观，取代了传统的专用水塔给水设备和放在楼顶的水箱式给水设备。
二、设备工艺规定
1、水泵电机为三相异步电动机，功率11kw；
2、全压直接起动，单方向旋转；
3、水压罐压力表为具有上限与下限的电接点压力表；
4、水压局限性时，自动加水，水压达成规定后，自动停止加水；
5、加水3分钟后，水压仍未达标时，点亮故障报警指示灯；
6、压上、下限均有指示显示，加水时有水泵运营指示显示，有电源电压、电流指示；
7、有全自动和手动两种控制方式；
8、总停控制和必要的短路、过载保护。
课题二 C630普通车床控制的改善
一、设备简介
普通车床是一种应用极为广泛的金属切削机床，它能车外圆、内圆、端面、螺纹和定型表面，并可用钻头、铰刀、镗刀进行加工。普通车床一般有三种运动形式：主轴带动工件旋转的主运动，溜板带着刀架直线移动地进给运动、使刀架快速直线移动的辅助运动。C630普通车床主电机起动后，由操作手柄控制主轴的起动、停止、旋转方向，由变速箱控制主轴转速。主电机拖动主轴旋转，并通过进给机构实现进给运动，冷却泵电机拖动冷却泵供应冷却液
二、设备工艺规定
1、主电机为三相异步电动机，功率10kw；
2、冷却泵电机型号为DB-12，0.12kw；
3、两台电机均为全压起动，单方向旋转；
4、冷却泵电机由转换开关控制，有主电机起动后才允许起动，可单独停止运动；
5、有总停控制和必要的短路，过载保护；
6、36V安全电压照明。
三、设备改善规定
1、控制回路用控制变压器隔离，提高安全性；
2、有电源指示，主电机指示灯，冷却泵指示灯，电源电压表、电流表，便于及时发现设备故障；
3、当操作手柄回到零位，主电机空转数分钟后，主电机自动停止运动，达成空载节能控制目的。
课题三 辗煤粉机控制的改善
一、设备简介
辗煤粉机用于铸造行业冲天炉设备原料的配制，由电动机带动辗轮旋转，将原料辗碎。由于控制简朴，一般用QX－13型Y－△降压起动器来控制。
二、设备工艺规定
1、电动机为三相异步电动机，功率为30kw；
2、规定Y－△降压起动，单方向旋转；
3、有总停控制和必要的短路、过载保护；
三、设备改善规定
1、解决因交流接触器故障，使电动机再次起动时直接全压起动问题；
允许手动进行Y－△切换；
2、有电源指示灯，Y形接法指示灯，△接法指示灯、电源电压和电流的指示仪表。
课题四 分送物品控制系统
一、设备简介
随着现代科技的发展，生产设备越来越机械化、自动化。在很多公司生产线都采用了输送机进行自动分拣物品，并传输到相应的生产工位。输送机的工作台上由人工或机械装置载入货品，当检测装置检测到此货品为成品时，则输送机把此物品传到相应的装配工位，此货品在卸完后输送机应自动返回原点，等待传送下一货品；当检测装置检测到此货品为原料时，则输送机把此物品传到相应的加工工位，如此往复。
二、设备设计规定
1、输送机由电动机带动皮带链进行传动工作，此电动机功率为7.5kw；并为全压起动，单向运营；
2、控制系统分手动和自动两种方式，自动方式时输送机必须在原点方可进行传送货品；
3、电机在输送货品和返回时有相应指示；
4、电机应有相应的保护措施及总停控制；
5、系统应设有超行程保护，若超行程时应有报警指示；
6、系统规定有电源指示，电流指示及电压指示。
课题五 通风机监控系统
一、设备简介
某一生产设备（如油漆涂装生产线），在进行运营时规定有送风系统，通过风力把未喷到零件表面上的漆雾从空中带走或压入循环流动的水中而带走。此送风系统由三台电动机控制，每台电动机可单独工作也可同时工作。
二、设备设计规定
1、每台电机均为10kw，规定全压起动，单方向旋转；
2、每台电机应有相应的保护措施和总停控制；
3、电动机工作时规定有运营指示。若只有一台电机在运营，则绿灯亮；若有两台电机在运营，则黄灯亮；若三台同时运营，则白灯亮；若三台电机均不工作，则红灯以亮一秒停一秒的方式不断地闪烁；
4、系统规定有电源指示，电流指示及电压指示。

提高课题
课题六 锅炉上煤机自动控制
一、设备简介
工业锅炉通过燃烧加热，锅炉上煤机是专门将煤运送到锅炉加热器中的设备，也可以设计成为锅炉设备的一部分。工作过程如下：下煤时，空煤斗下降，到达下煤预定位置时，煤斗压迫行程开关而停止运营，由人工或装煤机械往煤斗中装煤，装煤完毕后等待上煤。上煤时，煤斗上升，到达预定位置时自动停止运营。煤斗通过机械作用自动翻斗。将煤卸入锅炉加热器中。
二、设备工艺规定
1、电机为三相异步电动机，功率4kw；
2、手动上煤和下煤，到达预定位置自动停止运营；
3、下煤停车时规定制动停车，减轻下煤行程开关的冲击力；
4、上煤途中煤斗始终压迫下煤行程开关，一旦离开立即自动停车，当煤斗途中翻倒时，能及时降下煤斗检修；
5、有电源指示灯和上煤、下煤指示灯，有电源电压、电流指示；
6、有总停控制的必要的短路、过载保护。
课题七 水冷系统自动投切控制
一、设备简介
水冷系统用于大功率元器件如晶闸管的散热，其工作的可靠性非常重要。一旦出现故障停止运营，需散热的大功率元器件将不久烧毁，对生产影响极大，一般采用两面三刀台水泵一台运营，另一台备用，实现自动投切，工作过程如下：起动一台水泵电机，该水泵运营信号指示灯亮，另一台水泵备用信号指示灯亮，表达可以随时投入运营，当正在运转的水泵电机因过载、缺相、短路等因素停止运营时，备用水泵电机立即起动，自动投入运营（即自动投切）。
二、设备工艺规定
1、两台水泵电机型号为Y132S2-2，额定功率为7.5kw；
2、两台电机均为全压起动，单方向旋转；
3、一台电机因过载、缺相、短路等因素停转时，另一台电机立即投入运营，两台电机任意互相备用；
4、运营的电机有运营指示灯显示，备用的电机有备用指示灯显示，有电源电压、电流指示；
5、有总停控制和必要的短路、过载保护。

课题八 物流传输线自动控制系统
一、设备简介
现代公司在进行生产、装配及传输时大都数都采用物流自动传输线来代替这些繁重的、反复性的工作。能否设计一个比较合理、安全、方面及节能的物流传输控制系统是一个公司提高其生产效率、减少成本的关键所在。现以一个由三节皮带链组成的物流传输线为设计对象进行设计。
二、设备设计规定
1、每节传输线由一台电机控制，电机均为单向旋转。
2、当第一节传输线检测到有货品时应相应的往下节传输，当货品接近第二节传输线时，第二节传输线进行工作，准备传输快要到来的货品，当化物到第二节时，第一节传输线则停止运营；当货品接近第三节传输线时，第三节传输线进行工作，准备传输快要到来的货品，当化物到第三节时，第二节传输线则停止运营；然后货品在第三节传输线的传输下送到指定加工或装配地点；
3、当第二节传输线上有物品正在传输时，第一节传输线则不能工作；若第三节的货品未取走时，第二节传输线则不能工作；
4、规定每台电机有相应的保护措施及运营指示；
5、系统规定有电源指示，电流指示及电压指示。

课题九 恒压供水控制系统
一、设备简介
很多居民社区或很多高层建筑应远距离供水或同时用水大，导致水压局限性，这就使得很多居民用水困难。为了解决供水压力局限性问题，现设计一恒压供水控制系统，规定此系统能正常、可靠地提供某一范围压力内的生活用水。
二、设备设计规定
1、正常工作时由一台电机带动水泵进行供水，电机功率为10kW左右，并为单向运营；
2、若第一台电机工作5分钟后水压尚未到达设立值，则第二台电机自动投入运营，当到达设立值后电机停止运营；
3、若两台电机同时工作20分钟后尚未能到达设立值，则发出报警指示并自动停止供水工作；
4、两台电机均规定有相应的保护措施及运营指示；
5、系统规定有电源指示，电流指示及电压指示。

课题十 搅动泵自动控制系统
一、设备简介
很多铁质零件在涂漆前其表面都涂有一层电泳漆，这样既能防止氧化生锈，又能牢固地吸附涂在其表面上的油漆。而在铁质零件涂电泳漆时，电泳槽内有一搅动泵时而运转时而停止，这样既经济又节能，还可以达成搅动电泳漆使之不沉淀的目的。
二、设备设计规定
1、电动机功率为7.5kw；电机为全压起动且为正反方向旋转；
2、每次起动时先正转2分钟然后反转2分钟，连续工作20分钟后停止工作，停止搅动15分钟后再次起动电机进行搅动工作。
3、电机应有相应的保护措施及总停控制；
4、系统规定有电源指示、运营指示、电流指示及电压指示。
