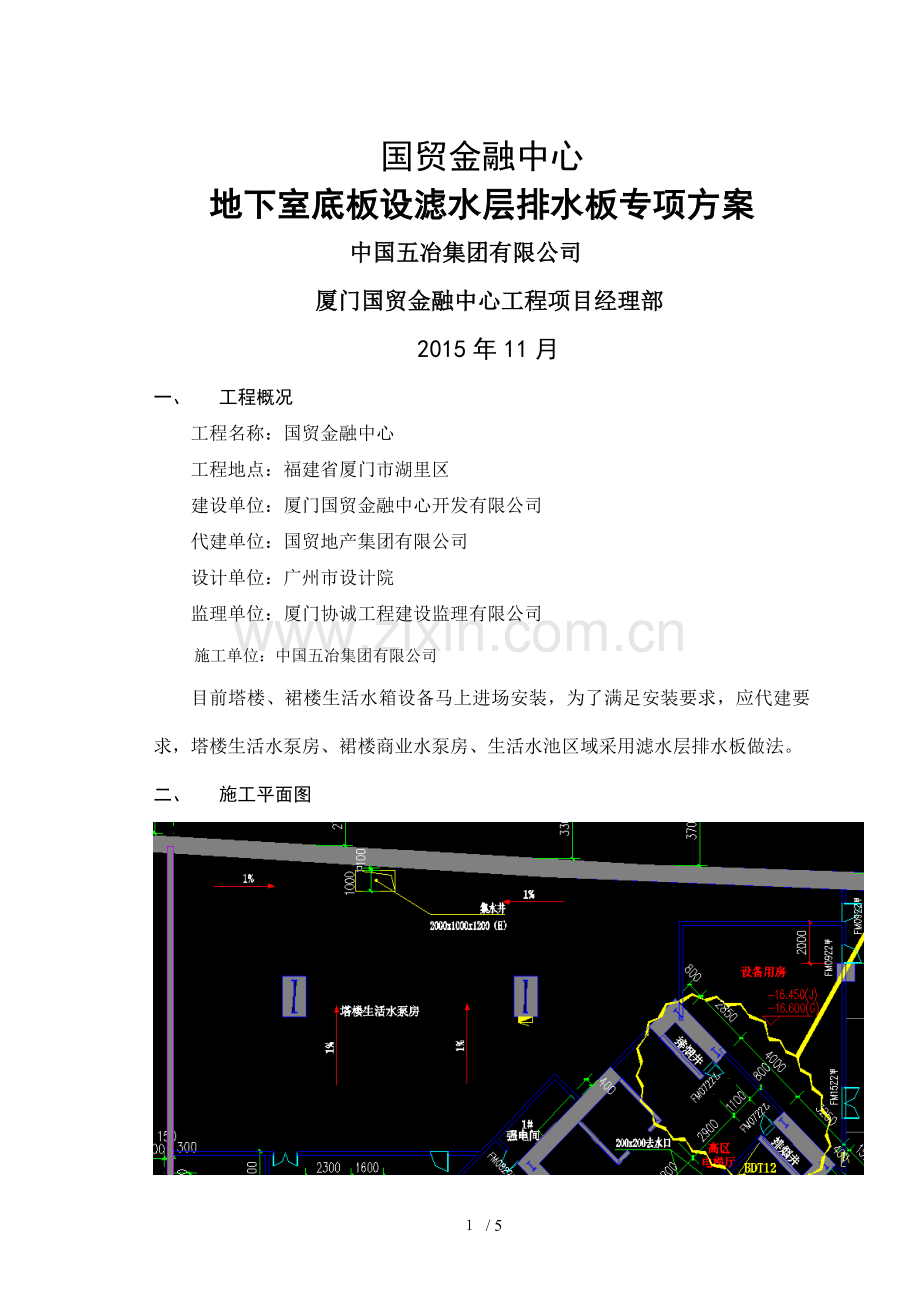

地下室底板设滤水层排水板专项方案
中国五冶集团有限公司
厦门国贸金融中心工程项目经理部
2015年11月
一、 工程概况
工程名称：国贸金融中心
工程地点：福建省厦门市湖里区
建设单位：厦门国贸金融中心开发有限公司
代建单位：国贸地产集团有限公司
设计单位：广州市设计院
监理单位：厦门协诚工程建设监理有限公司
施工单位：中国五冶集团有限公司
目前塔楼、裙楼生活水箱设备马上进场安装，为了满足安装要求，应代建要求，塔楼生活水泵房、裙楼商业水泵房、生活水池区域采用滤水层排水板做法。
二、 施工平面图

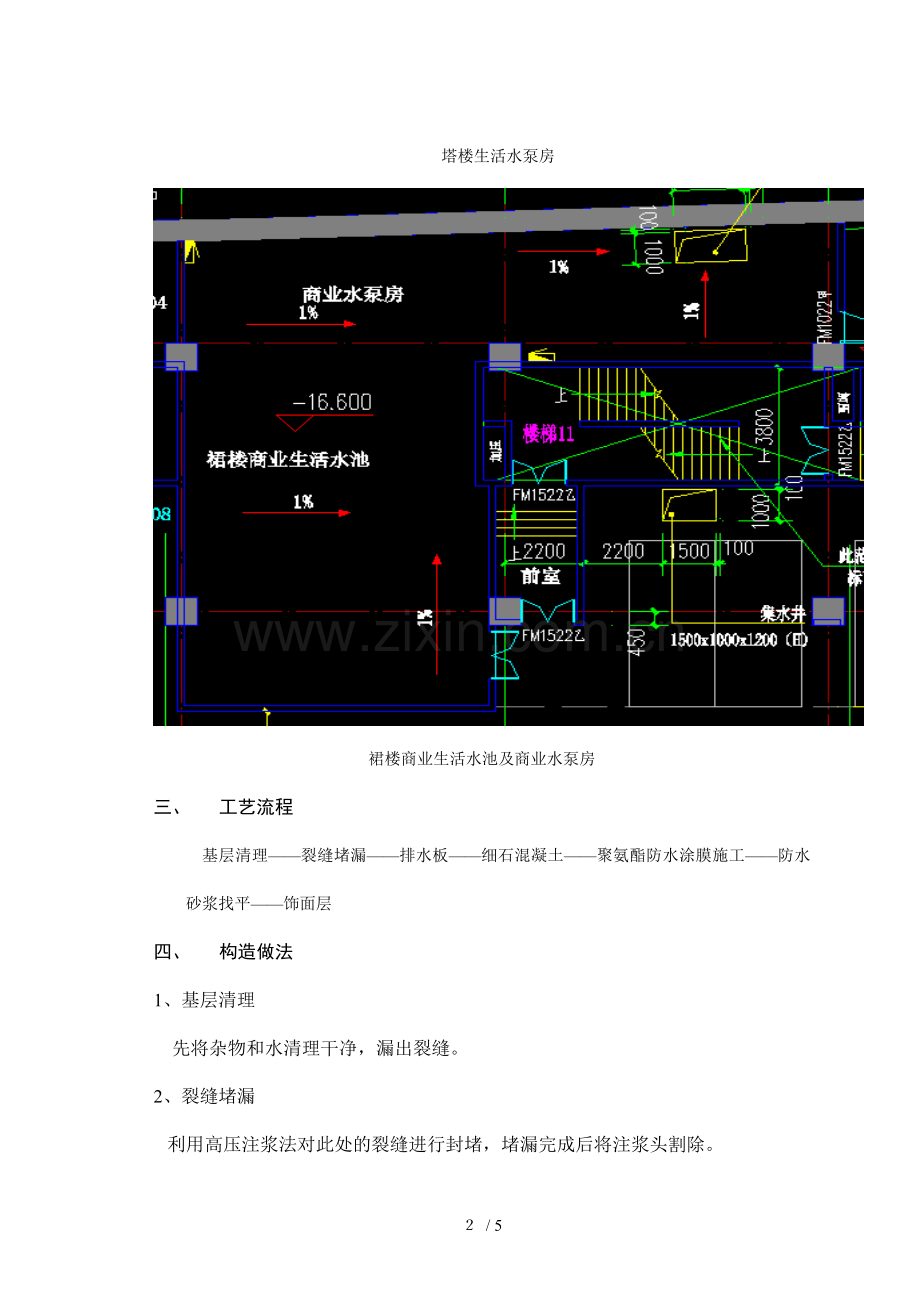

塔楼生活水泵房

裙楼商业生活水池及商业水泵房
三、 工艺流程
    基层清理——裂缝堵漏——排水板——细石混凝土——聚氨酯防水涂膜施工——防水砂浆找平——饰面层
四、 构造做法
1、基层清理
    先将杂物和水清理干净，漏出裂缝。
2、裂缝堵漏
   利用高压注浆法对此处的裂缝进行封堵，堵漏完成后将注浆头割除。
3、排水沟施工
墙体四周设置排水沟，沿排水沟（宽度100mm，高度80mm）边设厚度不小于80mm 的C20 素混凝土反坎，高度100mm，局部按照放坡高度确定。
4、排水板
    排水板脚向下铺设，交接处重叠100mm 或两脚以上。
    排水板必须具有一定强度并满足上部浇捣混凝土作业要求，排水板脚面积（即受力混凝土面积）须满足使用要求。脚高20mm，厚度不小于2mm。
       反坎下预埋φ20@500mmPVC 塑料排水管，长度大于反坎厚度且两端长出反坎，排水管壁厚2.5mm 以上。
5、细石混凝土
    排水板上浇筑60mm 厚C25 细石混凝土，内配φ6@200 单层双向钢筋网，浇筑混凝土时注意振捣、既不能破坏排水板又必须把排水板脚内填充密实，混凝土面一次抹平压光。细石混凝土终凝后应立即浇水养护。
6、聚氨酯施工
2.0厚弹性单组份湿固化聚氨脂防水涂膜。
7、砂浆找坡
    铺设防水砂浆找平。
8、饰面层
    按图纸进行环氧树脂地坪漆施工。
五、 节点详图
５ / 5

.
六、 人员机械材料投入
序号
机械、人员、材料
数量
1
排水板
600m2
2
防水砂浆
200m3
3
Pvc管
200m
4
聚氨酯涂料
1m3
5
细石混凝土
40m3
6
堵漏
按实际情况
7
钢筋
2t
8
技术负责人
1名
9
技术人员
1人
10
操作工
15人
七、 安全保证措施
1、进场作业人员进行安全交底；
2、作业场地必须有足够的照明措施，并做好触电应急措施；
3、集水坑做好围护措施，并做好危险告知牌，防止人员坠入；
4、作业人员不得酒后上岗；
5、聚氨酯施工时做好防火措施，配备灭火器；
6、穿戴好劳防用品。
八、 质量保证措施
1、做好材料进场报验工作；
2、在整个注浆过程中加强质量自检，裂缝仔细检查，做到堵漏到位；
3、接受代建及监理工程师的现场监督，做好与其技术协调、监督、验收工作，使施工过程处于受控状态。
