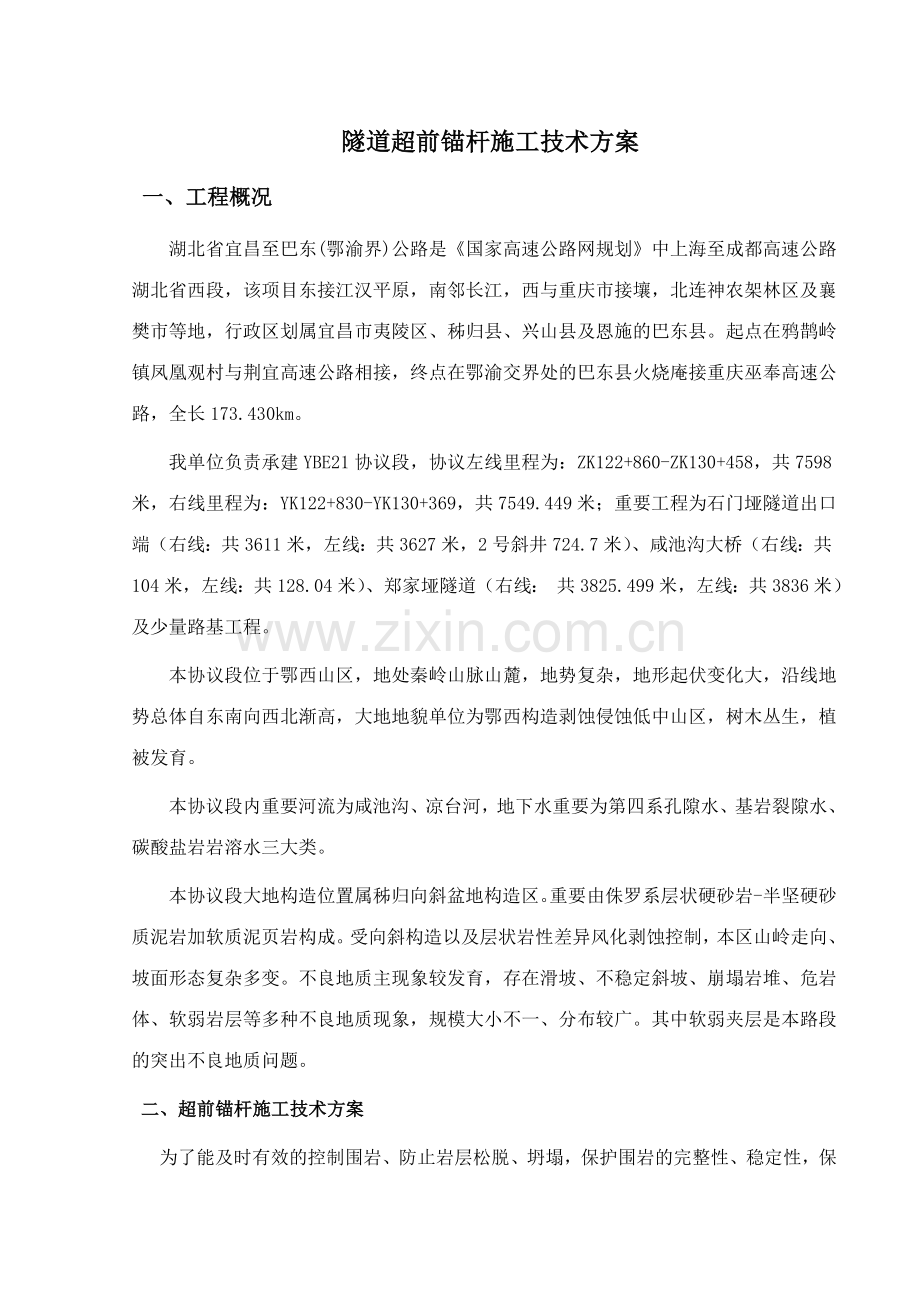

隧道超前锚杆施工技术方案
一、工程概况
湖北省宜昌至巴东(鄂渝界)公路是《国家高速公路网规划》中上海至成都高速公路湖北省西段，该项目东接江汉平原，南邻长江，西与重庆市接壤，北连神农架林区及襄樊市等地，行政区划属宜昌市夷陵区、秭归县、兴山县及恩施的巴东县。起点在鸦鹊岭镇凤凰观村与荆宜高速公路相接，终点在鄂渝交界处的巴东县火烧庵接重庆巫奉高速公路，全长173.430km。
我单位负责承建YBE21协议段，协议左线里程为：ZK122+860-ZK130+458，共7598米，右线里程为：YK122+830-YK130+369，共7549.449米；重要工程为石门垭隧道出口端（右线：共3611米，左线：共3627米，2号斜井724.7米）、咸池沟大桥（右线：共104米，左线：共128.04米）、郑家垭隧道（右线： 共3825.499米，左线：共3836米）及少量路基工程。
本协议段位于鄂西山区，地处秦岭山脉山麓，地势复杂，地形起伏变化大，沿线地势总体自东南向西北渐高，大地地貌单位为鄂西构造剥蚀侵蚀低中山区，树木丛生，植被发育。
本协议段内重要河流为咸池沟、凉台河，地下水重要为第四系孔隙水、基岩裂隙水、碳酸盐岩岩溶水三大类。
本协议段大地构造位置属秭归向斜盆地构造区。重要由侏罗系层状硬砂岩-半坚硬砂质泥岩加软质泥页岩构成。受向斜构造以及层状岩性差异风化剥蚀控制，本区山岭走向、坡面形态复杂多变。不良地质主现象较发育，存在滑坡、不稳定斜坡、崩塌岩堆、危岩体、软弱岩层等多种不良地质现象，规模大小不一、分布较广。其中软弱夹层是本路段的突出不良地质问题。
二、超前锚杆施工技术方案

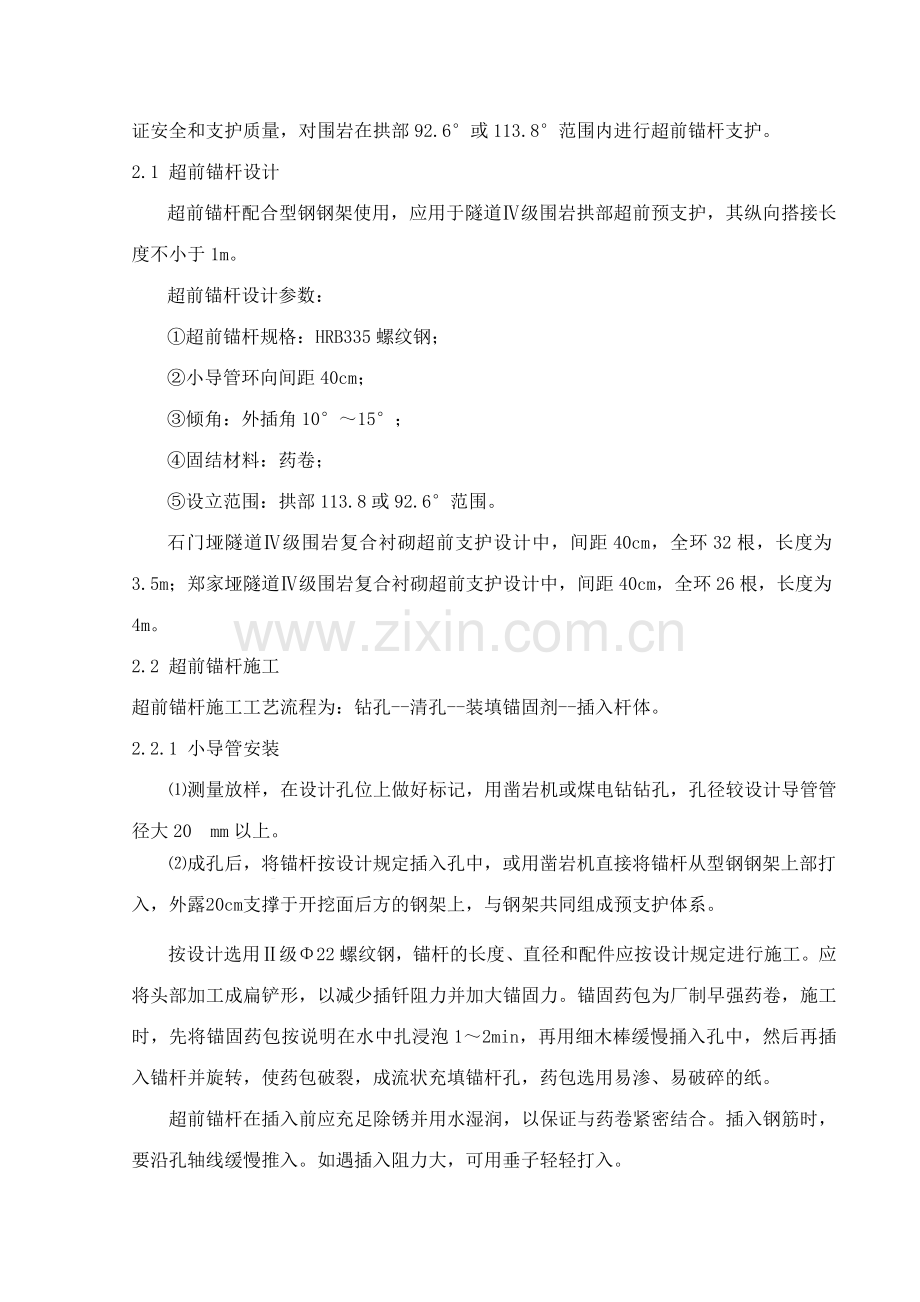

为了能及时有效的控制围岩、防止岩层松脱、坍塌，保护围岩的完整性、稳定性，保证安全和支护质量，对围岩在拱部92.6°或113.8°范围内进行超前锚杆支护。
2.1 超前锚杆设计
超前锚杆配合型钢钢架使用，应用于隧道Ⅳ级围岩拱部超前预支护，其纵向搭接长度不小于1m。
超前锚杆设计参数：
①超前锚杆规格：HRB335螺纹钢；
②小导管环向间距40cm；
③倾角：外插角10°～15°；
④固结材料：药卷；
⑤设立范围：拱部113.8或92.6°范围。
石门垭隧道Ⅳ级围岩复合衬砌超前支护设计中，间距40cm，全环32根，长度为3.5m；郑家垭隧道Ⅳ级围岩复合衬砌超前支护设计中，间距40cm，全环26根，长度为4m。
2.2 超前锚杆施工
超前锚杆施工工艺流程为：钻孔--清孔--装填锚固剂--插入杆体。
2.2.1 小导管安装
⑴测量放样，在设计孔位上做好标记，用凿岩机或煤电钻钻孔，孔径较设计导管管径大20 mm以上。
⑵成孔后，将锚杆按设计规定插入孔中，或用凿岩机直接将锚杆从型钢钢架上部打入，外露20cm支撑于开挖面后方的钢架上，与钢架共同组成预支护体系。
按设计选用Ⅱ级Φ22螺纹钢，锚杆的长度、直径和配件应按设计规定进行施工。应将头部加工成扁铲形，以减少插钎阻力并加大锚固力。锚固药包为厂制早强药卷，施工时，先将锚固药包按说明在水中扎浸泡1～2min，再用细木棒缓慢捅入孔中，然后再插入锚杆并旋转，使药包破裂，成流状充填锚杆孔，药包选用易渗、易破碎的纸。
超前锚杆在插入前应充足除锈并用水湿润，以保证与药卷紧密结合。插入钢筋时，要沿孔轴线缓慢推入。如遇插入阻力大，可用垂子轻轻打入。

2.3、单个工作面超前锚杆施工人员及施工设备

单个工作面超前锚杆施工人员一览表
序号
施工人员工种
进场人数
进场时间
备注
1
管理人员
2
2023.7

2
钻孔工
12
2023.9

3
空压机操作员
1
2023.9

4
钢筋工
2
2023.8

5
电工
1
2023.8

6
安全员
2
2023.7

合计
25

单个工作面超前小锚杆支护设备一览表
序号
设备
名称
规格
型号
数
量
到场
时间
技术
状态
拟用
何处
备
注
1
气腿式凿岩机

12台
2023.9
良好
钻孔

2
空压机
20m³
6台
2023.9
良好
提供风压

3
型材切割机

1台
2023.8
良好
钢筋切割

4
发电机组
520KW
1组
2023.8
良好
用电辅助

5
风机
115KW
1台
2023.8
良好
通风除尘

6
自卸车

1辆
2023.8
良好
导管运送

三、各种保证措施
3.1 质量保证措施
3.1.1质量管理体系
项目经理

总工程师
质量管理部部长
项目副经理
物资设备部部长
工地实验室主任
计划财务部部长
工程技术部部长
综合办公室主任
各专业队质检员
质检工程师
各工班质检员
为保证本项目顺利实行和兑现本投标文献拟定的工程质量目的，根据ISO9001质量管理体系标准和我单位质量管理体系文献规定，结合我单位以往从事类似工程的经验，编制质量计划和施工作业指导书，严格按质量管理体系运营。对工程质量进行全员、全过程和全方位的有效控制，保证质量目的的全面实现。质量管理领导小组机构图见下图。

制度保证

标准保证

组织保证

思想保证

质

量

控

制

标

准

健

全

机

构

专

人

负

责

制

创优措施

质 量 保 证 体 系

质量法规

创优规划

质量目的

质量管理领导小组

质量管理部

工程、实验、设物

队技术室、QC小组

项目总工程师

各施工队队长

质检工程师

专、兼职质检员

质量标准

质量手册

质量体系文献

作 业 指 导 书

质量记录

规范验收标准

质量责任制及保证金

开工报告审批制

设计文献复核制

测量双检制

工程实验检测制

质量自检制

隐蔽工程检查签证制

平常定期质量教育制

工艺流程规范操作制

工程质量报告制

质量事故报告制

质

量

管

理

制

度

方法保证

材料进货检查

自检互检交接检

施工过程检查

关键工序工程预检

定期检查

不

合

格

品

控

制

技术保证

施

工

过

程

控

制

技术培训

施工规划

技术交底

资料控制

质量监理

工艺控制

操作控制

实现质量目的：
符合国家现行质量检查评估标准和业主的有关质量验收规定，承诺标段工程竣工验收的质量评估为合格(质量综合评估得分大于等于93分)；国家验收的质量评估得分大于等于90分，争创省优。
贯标宣传

质

量

意

识

教

育

工程质量保证体系见下图。

工程质量保证体系图

3.1.2质量保证措施
所有重要的单项工程、重要工序和重要部位、关键施工环节均采用“首件工程认可制”。
3.1.2.1强化质检测试工作
（1）项目经理部设质量管理部、实验室，工程队设质量管理室，工班设质检员，逐级把好质量关(质量监督检查体系见下图）。
项目经理部

工地实验室

工程技术部

物资设备部

各施工队

各工班

项目经理

总工程师

专业工程师

测量工程师

实验工程师

材料工程师

质量管理部

各施工队长

专职质检员

各工班班长

兼职质检员

质检工程师

质量管理部长

质量监督检查体系图

(2)．加强质检、实验工作。在本协议组建工地实验室，并取得湖北省质监站关于工地实验室的资格认证。
(3)．认真执行三检制度，即：自检、互检、工序交接检查制度，切实做好隐蔽工程的检查工作。
(4)．建立质量奖罚制度，对质量事故严厉解决，坚持四不放过：事故因素不明不放过，不分清责任不放过，没有改善措施不放过。相关负责人没受到解决不放过。
3.1.2.2做好方案优化
编制实行性施工组织设计、进度计划，优化施工方案，报监理和业主审定后实行。
（一）加强全过程的质量监控，严把操作质量关
(1) 保证所有进场材料的性能及技术指标符合标准，杜绝不符合质量标准的材料入场，从源头把好质量关。对进场的合格材料要分类堆放，做好标志，以防用错。材料进货检查、实验工作流程见下图；质量检查、控制程序见附后图。
产 品 接 收
验证／检查和实验
点 验 标 识
入 库
复 检
出 库 使 用
紧急放行
隔 离
处 置
不合格
不合格
标记

材料进货检查、实验工作流程图
（2）做好施工机械的选型配套，使其性能满足施工及设计规定。
（3）选择最佳工艺参数，重要施工项目的工艺参数通过实验拟定。
（4）做到质量信息化管理，用科学的方法控制好工程质量。
（5）认真抓好ISO9001质量保证体系在本工程的连续有效运营。做到按规范、按程序、按工艺流程进行操作。保证工序质量和实物工程质量的不断提高。
（6） 积极接受业主和监理工程师对工程质量的监督和检查。教育全体职工重视质量，服从监理，开展让监理工程师满意活动，对违反监理程序的干部和职工严厉解决直至下岗。
申请开工

自检是否合格
填写工序质量检查报告单

监理工程师进行质量抽检结果

自检是否合格
每道工序竣工后

分项工程已竣工

返 工 或 返 修

返 工 或 返 修 或 进 一 步 整 理 资 料

是

是

填报质量检查报告单
编制分项工程竣工证书

签认分项工程竣工证书

监理工程师汇总抽验资料、进行分项工程质量评估、审查分项工程竣工证书

审定是否符合规定
否

是

否

否

否

是

质量检查、控制程序图

（二）隧道工程保证工程质量的技术措施
（1）进洞前对导线网进行复测，与设计不符时及时向监理工程师报告。
（2）施工支护应配合开挖及时进行，喷射砼厚度、锚杆方向、长度、抗拔力符合设计规定。
（3）隧道衬砌采用模板台车，衬砌必须保证其中线、水平、断面尺寸、净空大小符合设计规定。模板台车准确就位，表面光滑平顺，不漏浆，接缝严密，脱模后对模板认真整修。衬砌背后的空隙必须回填密实。
（4）在易发生坍塌、涌水、涌泥等地段应加强超前支护，必要时先进行帷幕注浆，再按“短进尺、弱爆破、强支护、快封闭、勤量测、紧衬砌”的原则施工，最后做好背后注浆，以保证工程质量。
（5）加强监控量测，掌握围岩在开挖过程中的动态和支护结构的稳定状态，为施工提供全面、系统资料，以便及时调整支护参数，并采用相应的施工措施。
3.3 安全技术措施
张挂钢筋网施工时，安全员要全程跟班作业，对开挖面的稳定性进行评估并观测施工过程的围岩稳定性，为施工人员的人身安全做好警戒。安装台架周边要张挂防护网（80cm高），固定在台架四角的护栏上。钢筋网张挂时，非操做人员要远离台架，尽量减少同时作业人员。钢筋网张挂过程中，张挂面下部要疏散其他施工人员。
3.4 环保水保措施
3.4.1 噪声
① 在施工阶段选用低噪声的机械设备和工法，选择低噪声的机具。
② 在距居民较近的施工现场，对噪声源如空压机、铲车、卷扬机等采用吸声、隔音材料施做封闭隔声或隔声屏，使其对居民的干扰降至规定标准。
③ 合理布局、优化作业方案和运送方案，减少对周边居民生活的影响，减小噪声的强度和敏感点受噪声干扰的时间。
④ 自备发电机作隔声解决，有电力供应时不使用自备发电机。
3.4.2 水污染
① 根据不同施工地区排水网的走向和过载能力，选择埋设涵管、浆砌水沟的方式排放。
② 在工程开工前完毕工地排水和废水解决设施的建设，保证工地排水和废水解决设施在整个施工过程的有效性，做到现场无积水、排水不外溢、不堵塞、水质达标。
③ 生产废水涉及施工机械设备清洗的含油废水、洗车槽污水和砼养护冲洗水、砂石料冲洗与开挖土石方排水。含油废水用隔池去油污，含砂、石废水则由沉淀将其中固体物料沉淀。
④ 水沉淀解决措施为：生产废水，通过滤网过滤，通过污水管输入池中沉淀，并做除油解决。
⑤ 根据施工实际，考虑降雨特性，制定雨季、特别是暴雨期废水排放方案，并在需要时实行。
⑥ 施工现场设立专用油漆料库，库房地面做防渗漏解决，储存、使用、保管专人负责，防止油料跑、冒、滴、漏污染土壤、水体。
3.4.3 大气污染
① 对易产生粉尘、扬尘的作业面及装卸、运送过程，制定操作规程和洒水降尘制度，在旱季和大风天气适当洒水，保持湿度。
② 产生扬尘的作业、运送尽量避开敏感点和敏感时段(室外多人群活动的时候) 。
③ 水泥等易飞扬细颗粒散体物料罐内存放，堆料场、散装物料堆放场进行压实、覆盖。
3.5安全保证措施
3.5.1 组织保证
成立安全领导小组，由项目经理任组长，副经理、安全长任副组长，成员由各有关部门组成；工区成立相应组织，设专职安全员，工班设兼职安全员，负责各项安全工作的贯彻，做到有组织、有计划地进行预测，防止事故的发生。
3.5.2 制度保证
①安全生产责任制
全面建立并制订责任终身制和安全逐级负责制。把安全责任目的层层分解，横向到职能部门，纵向到各级领导和每个职工，并逐级签订安全责任状，形成一级保一级，层层抓贯彻的安全生产责任保障体系。
②安全技术交底制
在开工前，对施工队伍做好具体的安全施工方案和安全技术措施，每道工序及时做好安全技术操作规程交底。
③安全教育制度
加强施工员的安全教育，使职工牢固树立“安全第一，防止为主”的意识，克服麻痹思想，组织职工有针对性地学习有关安全面的规章制度和安全生产知识，做到思想上重视，生产上严格执行操作规程。各道工序都要进行专门安全操作技术培训，考试合格后方可持证上岗。各级各部门要经常进行有针对性的安全教育，使全体人员牢固树立“安全第一”的观念和提高自我保护能力。做到“三不伤害”(即：我不伤害我自己，我不伤害别人，我不被别人伤害) 。
④安全检查制度
坚持经常检查和定期检查相结合的形式，及时发现事故隐患，堵塞安全漏洞。项目部组织月检查，工班经常检查和职工互相监督。坚持以自查为主，互查为辅，边查边改的原则，重要查组织贯彻、制度贯彻、人员贯彻、安全隐患和现场施工安全管理。定期召开安全例会，分析安全生产形势，研究改善措施。
⑤施工用电安全管理制度
施工用电必须符合用电安全规程，施工现场电力线与其所通过的建筑物或工作地点保持安全距离，同时加大电线的安全系数。各种电动设备，必须有可靠的接地和防雷装置，严禁非专业人员动用。火工品要有专人负责管理，严格领发、清退手续。
⑥安全员跟班作业制度
安全人员要佩带“安全员”标志，只要现场有施工就必须有安全员在场，认真贯彻岗位责任制，查出问题及时报告，及时解决。
⑦安全警示制度
凡进入施工现场，必须戴安全帽，严禁穿拖鞋、光脚，且服从值班员指挥，遵守各项安全生产管理规定。
⑧贯彻事故解决报告制度
发生事故必须及时报告，及时解决，坚持“三不放过”的原则，即事故因素分析不清不放过，事故的责任者和群众没受到教育不放过，事故的责任者不得到严厉解决不放过。同时要找出事故因素。
