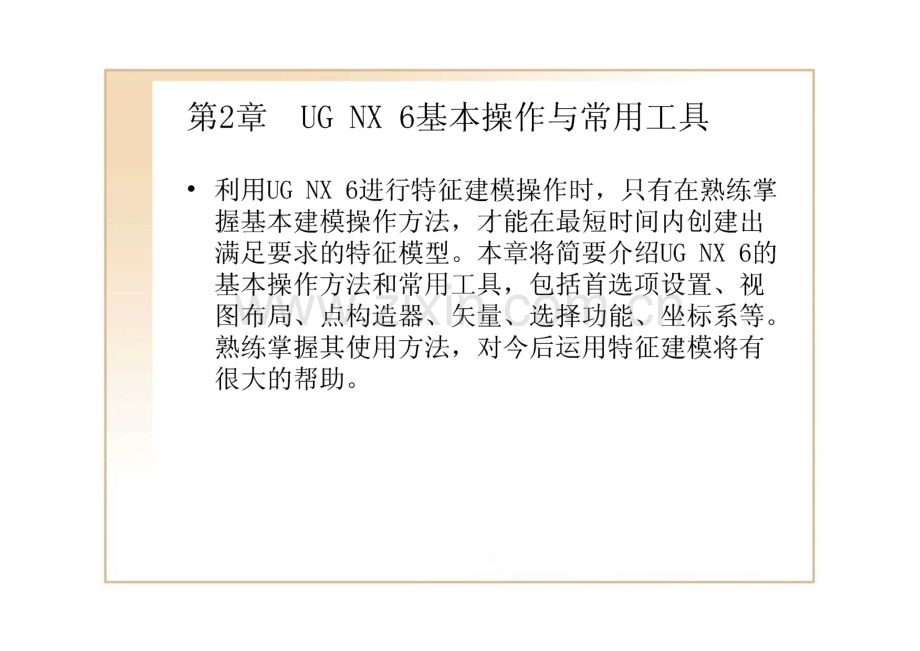

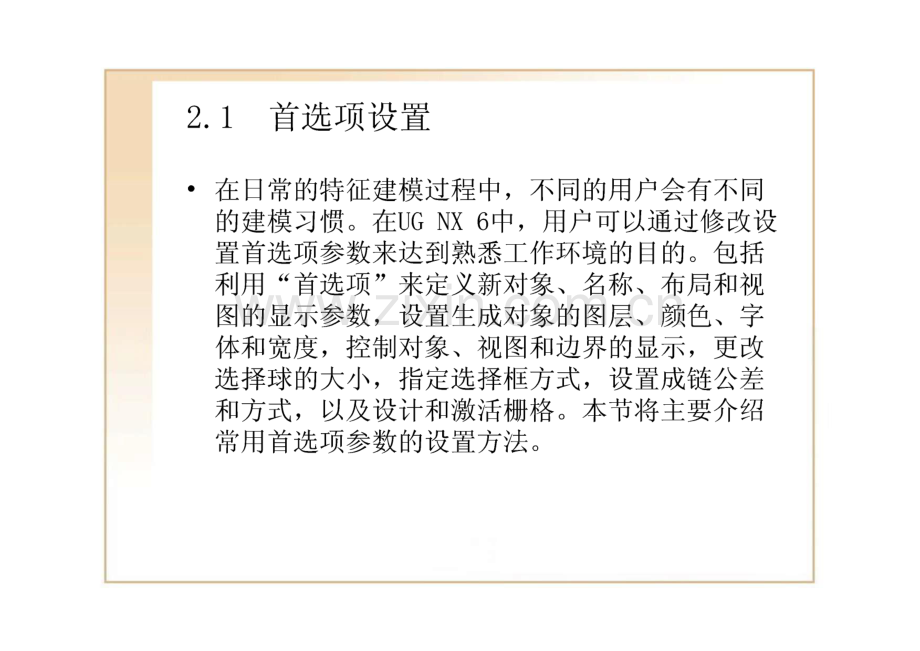

第2章UG NX 6基本操作与常用工具利用UG NX 6进行特征建模操作时,只有在熟练掌 握基本建模操作方法,才能在最短时间内创建出 满足要求的特征模型。本章将简要介绍UG NX 6的 基本操作方法和常用工具,包括首选项设置、视 图布局、点构造器、矢量、选择功能、坐标系等。熟练掌握其使用方法,对今后运用特征建模将有 很大的帮助。2.1首选项设置在日常的特征建模过程中,不同的用户会有不同 的建模习惯。在UG NX 6中,用户可以通过修改设 置首选项参数来达到熟悉工作环境的目的。包括 利用“首选项”来定义新对象、名称、布局和视 图的显示参数,设置生成对象的图层、颜色、字 体和宽度,控制对象、视图和边界的显示,更改 选择球的大小,指定选择框方式,设置成链公差 和方式,以及设计和激活栅格。本节将主要介绍 常用首选项参数的设置方法。2.1.1对象预设置对象预设置是指对些模块的默认控制参数进行设置。可以设置新生成的 特征对象的属性和分析新对象时的显示颜色。包括线型、线宽、颜色等参 数设置。该设置不影响已有的对象属性,也不影响通过复制已有对象而生 成的对象的属性。参数修改后,再绘制的对象,其属性将会是参数设置对 话框中所设置的属性。执行“首选项”丨“对象”命令,进入“对象首选项”对话框,如图2.1所zj该对话框包括图2.1 对象首选项”对话框项卡。图2.2“调色板”对话框2.1.2用户界面设置此选项用于对用户工作界面的参数进行设置。执 行“首选项”用户界面”命令,进入“用户界 面首选项”对话框,如图2.4所示。图2.3”対象首选项”对话框图2.4”用户界面首选项”对话框+2.1.3选择预设置执行“首选项选择”命令,进入“选择首选 项”预设置对话框,如图2.5所示。图2.6用粗线条高亮显示效果图2.5”选择首选项”预设置对话框任起点r及空厂联点链路径/图2.7 WCS左侧和右侧示意口2.1.4可视化 该选项用于设置图形窗口的显示属性。执行“首选项”1“可视化”命令,进入“可视化首选项”对话框,如图2.8所示。该对话框包括7个选项卡,下面主要介绍常需要预设置的4个选项 卡。图2.8“可视化首选项”对话椎图2 9“视贡”选项卡.图2.1 “小平面化”选项卡2.1.5调色板预设置 该选项用于修改或设置视图区背景和当前颜色。执行“首选项调色板”命令,进入“颜色”对话框,如图2.12所示。单击“颜色”选项卡中的“编辑背景”按钮,弹 出“编辑背景”对话框,如图2.13所示。图12“颜色”对话框 图2.13“编辑背景”对话框2.1.6栅格和工作平面预设置栅格和工作平面预设置是指在WCS平面的xc-YC平面内生成一个方形或圆形 的栅格点。这些栅格点只是在显示上存在,在建模时可利用光标捕捉这些 栅格点来定位。执行“首选项”丨“工作平面”命令,进入“工作平面首选项”对话框,如图2.14所示。可利用该对话框设置“图形窗口”栅格和“突出工作平面”模式的参数。系统提供三种选择栅“极坐标”,下面分qqqq23HEB3 SB A A 31 I I u.MR.任A上 不在_a形非均匀”和图2 14“慚格和工作平面”首选项对话框 图2 15“矩形E均匀”选项卡2.2视图布局视图布局是指根据个人习惯或相关要求设置自定 义的视图布局,或对视图进行缩放、旋转或平移 操作,以及以要求的线框形式显示特征模型、给 特征着色、观察特征模型截面形状等。使用该设 置可以方便用户观察和操作,从而提高建模质量 和工作效率。本节主要介绍视图布局的操作方法。2.2.1新建视图布局执行“视图”丨“局部”丨“新建”命令,弹出“新建布局”对话框,如图2.17所示。面对该对话框屮各选项进行说明。名称:用于设置新视图的布局名称。用户在输入新视图局部名称时需输入 ASCII数据。布置:用于设置视图的预定义方式。系统提供了6种布置方式,如图2.18 所示。用户设置完视图布置方式后,位于对话框下侧的视图布局按钮将被 激活,单击需要所需的视图按钮,在视图名称列表框中选择所需的视图名图218布置方式“图2 19新建视图布局,2.2.2打开视图布局执行“视图”局部卜打开命令,弹出“打 开布局”对话框,如图2.20所示。图2.2q打开布局对话框浦图2.21打开视图布局2.2.3更新视图布局 一般对模型修改后,需显示修改后的视图效果。此时常常需要更新视图布局。用户只需执行“视 图”局部”更新显示”命令,系统将会自动 进行更新操作。2.2.4替换视图 利用该选项,可根据用户需要替换视图布局中的任意视图。执行“视图”1“局部”1“替换视图”命令,弹出“要替换的 视图”对话框,如图2.22所示。该对话框列表框中列出了当前布局中各视图的名称,用户 只需选择欲替换视图的名称后,单击“确定”按钮,此处 将弹出“替换视图用”对话框,如图2.23所示。在该对话 框中指定需要的视图后,单击“确定”按钮即可完成视图 的替换操作。替換的越B!图2.22“要替换的视图”对话框图2.23“替换视图用”対话框2.2.5删除视图执行“视图”局部卜删除命令,弹出“删 除布局”对话框,如图2.24所示。用户可以从当 前布局视图名称列表框中选择需删除的视图名称,单击“确定”按钮,系统将会删除该视图布局。(，除布H _ X，I5(Tsn图2.24“删除布局”对话框2.3常用工具介绍在UG功能操作过程中,有一些工具需要经常使用,熟练掌握这些常用工具可以极大地提高工作效率,本节将来介绍这些常用工具。2.3.1点构造器该工具用于根据需要捕捉已有的点或创建新点。在UG的功能操作 中,许多功能都需要利用“点”对话框来定义点的位置。单击 具栏中的按钮或者执行“插入”1“基准/点”1“点”命令,弹出“点”对话框,如图2.25所示。在不同的情况下,“点”对话框 的形式和所包含的内容可能会有所差别。图2.25“点”对话框2.3.2矢量构造器在UG建模建模过程,经常用到矢量构造器来构造矢量方向,例如 创建实体时的生成方向,投影方向,特征生成方向等等。在此,有必要对矢量构造器进行介绍。矢量构造功能通常是其他功能中的一个子功能。通常,系统会动 判定得到矢量方向。如果需要以其他方向作为矢量方向,可以在“方向”选项栏中单击中的黑色小三角,弹出“矢量”对话框,如图2.31所示。该对话框列出了可以建立的矢量方向的各项功能。图2,31“矢量”对话框图2.32“两点”类型矢量构造器对话框+2.3.3类选择器在建模过程中,经常需要选择对象,特别是在复杂的建模 中,用鼠标直接操作难度较大。因此,有必要在系统中设 置筛选功能。在UG中提供了类选择器,可以从多选项中筛 选所需的特征。执行“信息”1“对象”命令,进入“类选择”对话框,如 图2.34所示。图2.34“美选择”对话框.2.4坐标系 UG系统提供了2种常用的坐标系,分别为绝对坐标 系ACS(Absoulute Coordinate System)和工作 坐标系WCS(Work Coordinate System)二者都 遵守右手定则,其中绝大坐标系是系统默认的坐 标系,其原点位置是固定不变的,即无法进行变 化。而工作坐标系是系统提供给用户的坐标系,在实际建模过程中可以根据需要构造、移动和旋 转变化,同时还可以对坐标系本身保存、显示或 隐藏等操作,本节将介绍工作坐标系的构造和变 化等操作方法。2.4.1构造坐标系构造坐标系是指根据需要在视图区创建或平移坐 标系,同点和矢量的构造类似。在菜单栏中执行“视图”方位”命令,进入“CSYS”对话框,如图2.39所。图2.39“CSYS”对话框2.4.2坐标系的变换在UG建模过程中,有时为了方便模型各部位的创建,需要改变坐 标系原点位置和坐标系的旋转方向,即对工作坐标系进行变换。下面就来介绍对坐标系的变化操作方法。2.旋转3.动态4.定向5.更换XC方向6.更换YC方向图2.48旋转坐标系前图2.50利用“动态”变化坐标系“图2.49旋转坐标系后2.4.3坐标系的保存 一般对经过平移或旋转等变换后创建的坐标系需 要及时的保存,便于区分原有的坐标系,同时便 于在后续建模过程中根据用户需要随时调用。执行“格式 hvcs“保存”命令,系统将保存 当前的工作坐标系。2.4.4坐标系显示和隐藏该选项用于显示或隐藏当前的工作坐标系。执行 该命令后,当前的工作坐标系的显示或隐臧与否,取决于当前工作坐标系的状态。如果当前坐标系 处于显示状态,则执行该命令后,将隐臧当前 作坐标系。如果当前坐标系处于隐藏状态,则执 行该命令后,将显示当前工作坐标系。2.5图层操作 图层是指放置模型对象的不同层次。在多数图形软件中,为了方便对模型对象的管理设置了不同的层,每个层可以 放置不同的属性。各个层不存在实质上的差异,原则上任 何对象都可以根据不同需要放置到任何个图层中。其主 要作用就是在进行复杂特征建模时可以方便地进行模型对 象的管壬田 UG系统中冨多可以设置256个图层,每个层上可以放置任意 数量的模型对象。在每个组件的所有图层中,只有设置 个图层为工作图层,所有的工作只能在工作图层上进行。其他图层可以对其可见性、可选择性等进行设置来辅助建 模工作。在UG NX 6中,图层的有关操作集中在“格式”菜单中,本 节将对系统提供的4种图层命令进行介绍。2.5.1图层设置该选项是在创建模型前,根据实际需要、用户使用习惯和创建对 象类型的不同对图层进行设置。执行“格式”卜图层设置”命令,打开图层设置对话框,如图2.51所示。利用该对话框,可以对部件中所有图层或任意个图 层进行“设置可选”“设为工作图层”、“设为仅可见”和“设为不可见”等设置,还可以进行图层信息查询,也可以对层 所属的种类进行编辑操图2 51图层役置对话框2.5.2图层中的可见图层该选项用于控制工作视图中的某图层的是否可见。通常在创建 比较复杂飞模型时,为方便观察和操作,需根据需要隐藏某些图 层,或者打开隐藏的图层。执行“格式”图层中的可见图层”命令,打开“视图中的可见 图层”对话框,如图2.52所示。在对话框中选取用户欲设置的图 层,然后单击“可见”或“不可见”选项按钮,从而完成对图层 的可见或不可见设置,如图2.53所示。图2 52视图中的可见图层”对话框 图2 53图层可见性设置对比效臬2.5.3移动至图层该选项是指将选定的对象从个图层移动到指定的个图层,原 图层中不再包含选定的对象。执行“格式”卜移动至图层”命令,打开“类选择”对话框,如 图2.54所示。利用该对话框选取需移动图层的对象,弹出“图层 移动”对话框,如图2.55所示。图2.54“突选择”对话框 图255“图层移动”对话框2.5.4复制至图层该选项是指将选取的对象从个图层复制个备 份到指定的图层。其操作方法与“移动至图层”类似,二者的不同点在于执行“复制至图层”操 作后,选取的对象同时存在在原图层和指定的图图2.56“属性”对话框 图2.57“常规”选项卡对话框2.6对象设置为了更快地适应UG软件系统的工作环境,提高工 作效率,通常需要根据不同的用户使用习惯或相 关规定设置些系统默认的控制参数。本节主要 介绍常用的对象设置,包括对象名称、对象显示、对象选择等的设置。2.6.I对象名称设置 当用户创建的儿何对象数量很多时,为了便于对象的选取和管理,通常需要给这些对 象设置个名称,此时便用到该选项。执行“编辑”“属性”命令,打开“类选择”对话框。利用该对话框在工作视图区选 取需设置或修改的对象后,单击“确定”按钮,弹出“属性”对话框,如图2.56所示。在该对话框屮,系统提供了2个选项卡。单击“特征属性”选项卡,进入“特征属性”选项卡对话框。如果第一次设置对象的名称,只需在“标题”文本框内输入定义的名 称即可。另外用户可以在“特征属性”选项卡屮“类型”下拉列表框选取各种属性,还可以通过按钮区的按钮进行剪切、复制、粘贴和删除等操作修改对象的名称。在“属性”对话框中在单击“常规”选项卡,进入“常规”选项卡对话框,如图2.57图256“属性”对话框 图2.57“常规”选项卡对话框2.6.2编辑对象显示该选项用于编辑或修改特征对象的属性（包括颜色、线型、透明 度等）。执行“编辑”对象显示”命令,进入“类选择”对话 框。利用“类选择”对话框在视图工作区选取所需对象,单击“确定”按钮,进入“编辑对象显示”对话框,如图2.58所示。图2.58”编辑対象显示”对话框2.6.3显示和隐藏对象在创建较复杂的模型时,一般情况此模型包括多 个特征对象,容易造成大多数观察角度无法看到 被遮挡的特征对象,此时就需要将不操作的对象 暂时隐藏起来,先对其遮挡的对象进行特征操作。完成后,根据需要将隐臧的特征对象又重新显示 出来。下面将介绍常用的几种隐藏或显示操作方示和/英型 显示图S全部+-几何体 一体+一实体+一瞰+-后駐復+一菽图2.60“显示和隐藏”对话框2.6.4对象选择设置在特征建模过程中,经常需要进行对象选择设置,以方便选择不同的对象并对其进行各种操作。下面就来介绍几种常用对象选择设置的操作方法。1.最高选择优先级一特征2.最高选择优先级一面3.最高选择优先级一体4.最高选择优先级一边5.最高选择优先级一组件6.其他对象选择设置图2.63 最高选择优先级一体”效果图2.64 最高选择优先级边”效果2.7观察视图观察视图是指通过改变视图的位置和角度,以便 于进行对象选取和操作。本节将介绍常用的几种 观察视图的工具及其操作方法。2.7.1旋转视图旋转视图是指通过旋转来改变视图角度。下面分 别介绍常用的几种旋转视图方法。1.使用鼠标 2.使用旋转视图对话框:图2.65利用鼠标旋转视图 图266“旋转视图”对话框2.7.2平移视图平移视图是指通过平移来改变视图位置。下面分 别介绍几种常用的平移视图方法。1.使用鼠标使用鼠标平移视图是指同时按住鼠标中键和右键 并拖动鼠标来平移视图位置,也可以按住Shift键 和鼠标中键平移视图。2.使用平移图标单击“视图”工具栏中的“平移”图标,并在视 图区按下鼠标左键并移动,视图将随鼠标移动方 向进行平移。2.7.3缩放视图 缩放视图是指对视图进行局部放大或整个视图进行缩小操作。常用的缩放操作有以下几种。lo使用鼠标按键:按钮鼠标左键和中键不放,利用拖动鼠标缩放视图。还可以按住Ctrl键并使用鼠 标中键拖动缩放视图。20使用鼠标滚轮:当用户需要在当前光标位置附近进行缩放时,一般常用鼠标滚轮缩放视图。系统默认每次单击鼠标将放大或缩小25九另外,当使用滚轮来缩放时,光标下的点会保持静态。30使用缩放视图对话框:执行“视图”操作缩放”命令,打开“缩放视图”对话框,如图2.67所示。用户可以在“比例”文本框内直接输入缩放比例值,也可以单击“缩小一半”、“双倍 比例”、“缩小10和“放大10选项按钮,单击“确定”按钮即可完成视图的缩放操作。40使用视图弹出式菜单:单击鼠标右键。这时将显示视图弹出菜单。如图2.68所示。单击缩放。使用缩放光标,在某一区域周围拖出个方框,并释放鼠标按钮,此时系统将放大指定的区域。5使用缩放图标:单击“视图”工具栏中的“缩放”图标,并在视图区按下鼠标左键并移动,视图 将被放大或缩小。3图2.67“缩放视图”対话框眞遊台窗口 9口出中 墟黄地）n日平移重）心存式国）定向视图 置旋狗,点CS）港除旋转点（X）C極清!）图2.68“视图”选项2.7.4截面视图 截面视图是指利用假想的平面去剖切选定对象,以观察到对象内部结构特 征。此选项在创建或观察比较复杂的几何特征时经常使用,需要将对象进 行剖切操作,暂时去掉对象的多余部分,以便对该对象内部结构进行观察 和进步操作。执行“视图”操作丨“新建截面”命令,打开“查看截面”对话框,如图2.69所示。在该对话框“类型”下拉列表框中,系统提供了3种新建截面类型,其操 作方法基本类似,都需要先确定截面的方位,再确定其具体剖切位置。下面以新建“个平面”截面类型为例,说明其操作过程。图 69 査曹最面对话悒 图270新度而颯2.7.5视图显示样式在进行视图观察时,为达到不同的视觉效果,常 常需要改变视图的显示样式。UGNX6中提供了以下 几种常用的显示样式,下面分别介绍。图2 77小平面的边显示效果2.8实例练习为了更好的让读者掌握本章介绍的知识点,本节 将以个小实例的形式重点练习对象的显示操作 和视图的布局操作,其操作步骤如下介绍。图2.82显示实体图2.83调整透明度后效果2.9小结本章详细讲述了UG NX 6的基本操作和常用工具,包括参数预设置、视图布局、常用工具、坐标系、图层操作、对象选择以及观察视图的方法。在后 面章节特征建模及装配过程中,经常用到本章所 讲述的内容,熟练掌握本章介绍的这些基本操作,将很大程度提高后续建模工作效率和质量,因此 读者在学习本章知识时需重点掌握。2.10思考练习 i.简述利用矢量构造器创建矢量的一般步骤。2.简述图层设置的操作步骤。3.练习在UG NX 6中定制自己的工作环境风格。-4练习坐标系变换 利用坐标系变换功能,构造出如图2.84所示新的坐标系。5观察视图和视图布局利用“截面视图”和“视图布局”功能,创建如图所示视图。图2.84坐标系变换国2 85他置视图布局
