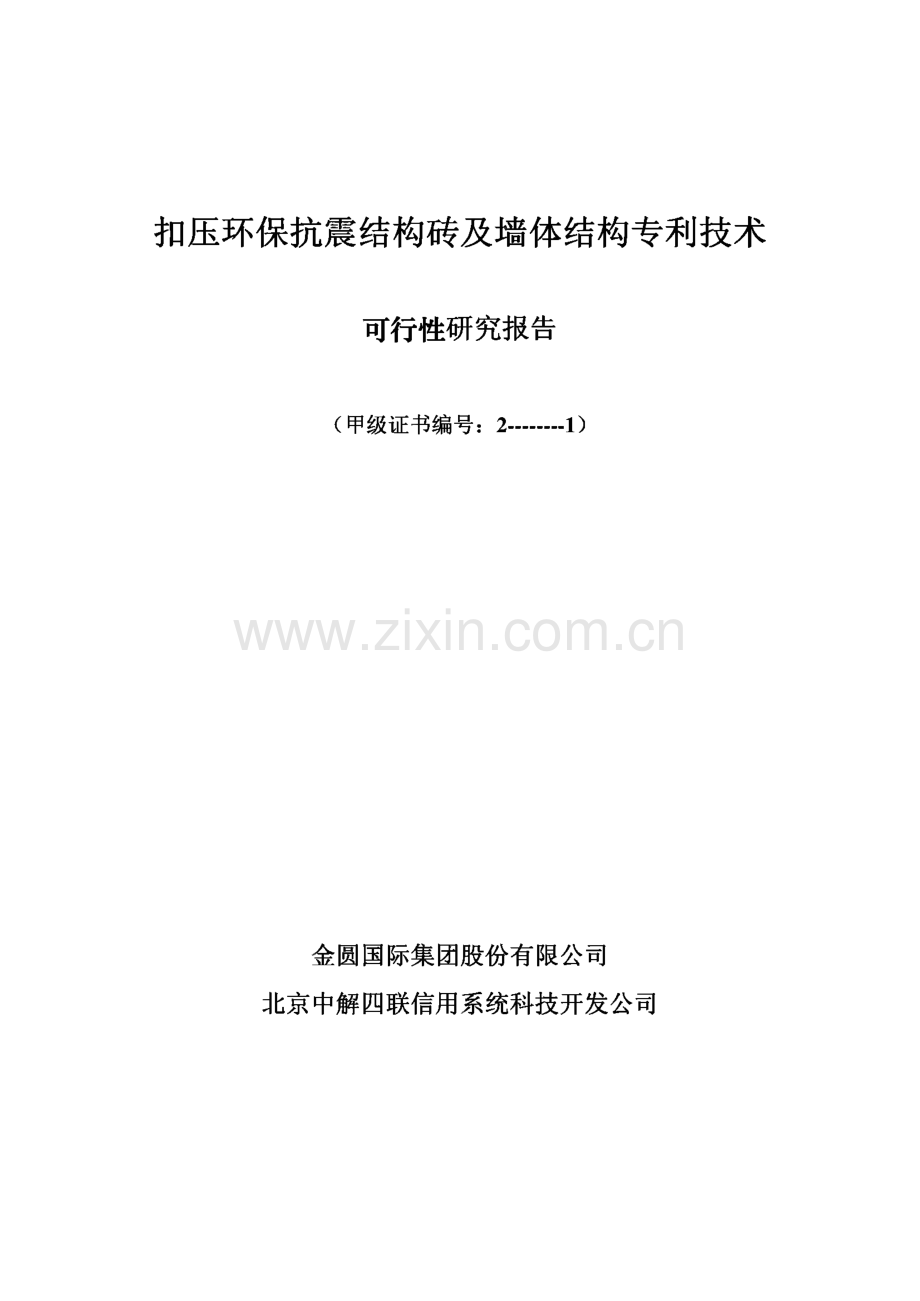

扣压环保抗震结构砖及墙体结构专利技术可行性研究报告（甲级证书编号：2.1）金圆国际集团股份有限公司 北京中解四联信用系统科技开发公司目录第一章 总论.1-1第一节 概述.1-1第二节研究结论.1-9第二章 市场需求预测.2-1第一节需求情况预测.2-1第二节产品价格分析.2-3第三章 产品方案及生产规模.3-1第一节产品方案及质量标准.3-1第二节生产规模.3-2第四章 工艺技术方案.4-1第一节工艺技术方案选择.4-1第二节 工艺流程简介.4-2第三节消耗定额及物料平衡.4-3第四节 自控技术方案.4-8第五节主要工艺设备一览表.4-8第五章 原材料、燃料及动力的供应.5-1第六章 建厂条件和厂址方案.6-1第一节建厂条件.6-1第二节 厂址方案.6-2第七章 公用工程和辅助设施方案.7-1第一节总图运输.7-1第二节给排水.7-3第三节供电及电讯.7-4第四节 供热及通风.7-6第五节 贮运设施.7-10第六节 中央化验室.7-11第七节维修.7-12第八节土建.7-12第九节生活福利设施.7-14第八章 节能.8-1第九章 环境保护.9-1第一节厂址环境现状.9-1第二节 执行的环境质量标准及排放标准.9-1第三节 建设项目的主要污染源及污染物和治理措施9-1第十章 劳动保护与安全卫生.10-1第十一章 工厂组织、劳动定员和人员培训.11-1第十二章 项目实施规划.12-1第十三章 投资估算和资金筹措.13-1第一节总投资估算.13-1第二节资金筹措.13-3第十四章 财务评价及社会效益评价.14-1-2-第一节 产品成本估算.14-1第二节财务评价.14-2第三节社会效益评价.14-5第十五章 结论.15-1第一节 综合评价.15-1第二节 研究报告的结论.15-1附图:1、厂址区域位置图F144-13-12、总平面布置图F144-13-23、扣压抗震环保砖工艺流程图F144-13-34、专用粘结剂工艺流程图F144-13-4-3-第一章 总 论第一节概述一、项目名称、主办单位及负责人项目名称：扣压环保抗震结构砖及墙体结构专利技术项目主办单位：金圆国际集团股份有限公司:北京中解四联信用系统科技开发有限公司法定地址：北京市法人代表：韩少杰专利发明者职 务：董事长二、企业概况企业名称：金圆国际集团股份有限公司北京中解四联信用系统科技开发有限公司成立于2004年09月专利授权日时间2009年9月9日。（附专利证书二份）金圆国际集团股份有限公司（简称金圆公司）是在中国香港正式 注册的民营股份制企业；北京中解四联信用系统科技开发公司（简称 中联公司）是在北京正式注册的民营集体所有制企业。两公司属于“两 块牌子，一套一马，各有侧重”的经济实体。公司的宗旨是：高举中 国特色社会主义旗帜，以邓小平理论和三个代表重要思想为指导，以 引领全球建筑材料、建筑结喉、建筑工艺三大革命性的技术创新成果 为支撑，以国际和国内的建材市场、建筑工程市场、建筑材料装备制-4-造市场为导向，以国内各地存有的难于处置的极其廉价的各种尾矿、建筑物拆除的垃圾、矿渣、钢、沙漠砂石为基本原料。遵循和依 据国际和国内相关的法律和法规原则和精神，从事新型建筑材料一榨 卯穿合式环保抗震结构砖（简称金圆砖）产品的生产制造；新型建筑 工程设计一变外框架结构为内框架结构推广应用；创造新型建筑工艺 技术使建房（八层以下）工艺简便化、快捷化、经济化为目标的高新 技术科研生产和国内外营销的经营性企业。金圆公司的企业法人代表韩少杰董事长是长期在国家XX部从事 信用系统高新技术产品研究的专家，他经过多年潜心的调查研究、摸 索试验、科学论证、投资试产、市场开拓。目前在国内已建成实验性 工厂一座，正在筹建示范性工厂若干个，产品一经曝光国外众多国家 的建材商纷纷来函、来人员要求订货，如意大利、波兰、希腊等国均 有明确的签约订购的意向，英国的一家国际建筑投资公司确定要为印 尼等12个国家和地区，每个国家最少订购300-400万块金圆石专。其他 国家诸如马来西亚、柬埔寨、巴基斯坦、日本、俄罗斯、阿根廷、约 旦、北非数十个国家都有订货意向，订单的数额已达亿块。公司目前拥有的具有自立的知识产权技术和以此技术为基础生 产制造的产品一一金圆砖在国际和国内已产生并继续产生巨大的持 久的难于估量的影响。公司目前拥有一批高素质、高水平、高能力的科技研究经营管理 人员。国内外贸易装备设计制造精英人才创业团队，根据企业的发展 需要正在筹划吸纳更多的海内外精英人才以壮大企业的人才资源实-5-力，为开创国内外真正意义上的“低碳经济产业、“低碳经济产品而 努力奋斗。三、可行性研究编制依据和原则1、编制依据(1)项目公司提供的：土建工程、设备、工艺、规划图、投资规模等 有关基础资料；(2)国家发改委建设项目经济评价方法与参数2006年第三版。(3)国家发改委产业结构调整指导目录2005本和国家发改委2005年第40号令。(4)国家、地区和行业的工程技术、经济方面的法令、法规、标准 定额资料等。(5)国务院关于加快推进产能过剩行业调整的通知(国发2005第11 号)。(6)中华人民共和国国家知识产权局颁发的；实用新型专利证书：环保扣压穿合式抗震砖专利技术。(附件1)(7)国家建设部科技信息研究所出示的：科技查新报告书。(附件2)(8)国家建筑材料测试中心出示的：检验合格报告书。(附件3)2、编制原则(1)可研报告的编制是按项目企业要求的可研报告的内容、深度 编制的；(2)项目生产的产品属国家提倡和鼓励的再生节能产业。(3)国家建设部148号文指出：-6-国家鼓励采用先进的科学技术进行房屋建筑工程的抗震设 防，鼓励推广打造墙体材料，促进节约能源和保护耕地。国家财政将安排资金专项用于支持再生节能建筑材料生产 的企业实施财政补贴和贷款贴息。凡企业利用企业外的大宗煤秆石、炉渣、粉煤灰作主要原料,生产建筑产品的所得，自经营之日起，免征所得税五年。对企业产品的原材料中掺有不少于30%的煤砰石、粉煤、炉 渣及其他废弃的建筑产品，免征土地使用税。四、项目提出的背景、投资的必要性、宗旨和意义国家在十二五计划中，准备用八千个亿人民币，重点扶持固废治 理环保产业，相关企业将明显受益。实现环保固废治理替代粘土砖建设新型低碳廉价建筑。环保抗震结构砖及其新型建筑结构技术的应用，将是我国在环 保、固废治理、新型建筑材料和低碳领域发展循环经济，资源综合利 用，变废为宝、节能减排的革命性技术项目，将是建筑领域节能降耗 打造低碳模式的一大举措。用环保抗震结构砖技术和内框多柱式新建筑结构为我国新时期 的环保工作、节能减排、循环经济和低碳建筑模式作出贡献，为社会 推出一种环保低碳、工艺简单、物美价廉、安全抗震、隔音保温、防 风防水的新型建筑、水利、市政工程的主体材料和技术；有效减少高 耗能、高污染、高消耗建筑材料的使用（钢材、水泥、粘土石专、木材）;-7-协助政府替代和取缔高耗能、破坏土地资源的粘土砖和伪劣免烧核；实现大量消纳工业尾矿和建筑垃圾的目的；解决低层建筑、水利、市 政工程建筑结构强度不足、框架与墙体结构不牢、工艺复杂的难题。建筑垃圾、工业尾矿的消纳现时只是填埋，土地荒漠化的黄沙任其泛 滥,制砖是个不错的技术思路，但免烧砖在市场的应用因砂浆不牢固,强度不够的难题，普遍不被认可，使之无法大量进入市场应用，且消 纳尾矿、废渣的使用比例只占25%左右，最多的不超过30%；有价 值材料用量大，成本高，致这类砖厂多数亏损倒闭，消纳尾矿、尾矿 库安全治理和取缔烧结粘土砖成了一句空话。烧制粘土砖被取缔限制，免烧砖粘接不牢固不好用，偷摸粗制滥 造烧制的红砖又成为建筑的隐患，结果造成老百姓和部分用砖工程无 砖可用，钢筋水泥结构成本太高，且高耗能材料市场，政府均为限制。环保型扣压穿合式抗震结构砖及其内框架多柱式新结构的推 出，很好地解决了上述的难题。用环保型扣压穿合式抗震结构砖技术，通过新技术的免烧制砖工 艺，使尾矿废渣、工业垃圾、建筑垃圾、荒漠沙土消纳成为现实，且 消纳比例高达7080%,可实现一条生产线日消纳废渣上千吨，多条 生产线在全国各地合理进行系统的产业化工程生产，将每日消纳工矿 企业废弃矿渣数万吨至数十万吨的能力，极大程度上减轻尾矿、尾矿 库坝对地理环境和人民生活、生态环境的威胁。既有社会效益也有经 济效益。环保型扣压穿合式抗震结构砖，相当于10块红石专尺寸大小，其-8-抗压强度、抗折强度、砖体密度、空心率、吸水率均高于国家标准；砖体平滑、冬暖夏凉；配以其简易的构建技术（内框架多柱式新墙体 结构），将是我国建筑、节能、减排和低成本、新结构和低碳建筑模 式的一次创新革命。项目将其产业化，规模化生产，进而向纵深领域研究拓展，形成 现代生物技术产业链，可带动其他相关产业的发展。中国现代化工业可持续发展的核心问题是节约资源、生产集约高 效、产业化和保护环境。主要特征是高产、优质、高效和安全。其主 要工作内容包括：建设一个砖厂将减少烧砖占用地约220余万亩，减少尾矿、建筑 垃圾占地约30余万亩。与烧制粘土砖制造工艺相比，可减少节煤约1亿吨。年减排二亿吨C02o廉价、低碳、抗震、安全建筑结构。保护土地资源、保护生活本项目的建设，从以下几个方面来分析，是十分必要的：首先，是可以改善生态环境，有利于绿色发展。技术创新安全抗震环保节能省料减排省工省钱。开启我国城乡建筑低炭用砖和墙体结构新模式。在全世界关注环境保护和温室效应，合力控制二氧化碳，排放发 展循环经济的大趋势下，我国同样站在了世界的前面：温家宝总理代 表中国向全世界郑重宣布：-9-到2020年将全国单位二氧化碳排放下降40-45%为实现这一承诺的目标之一，必须从高耗能的建筑行业入手，鼓 励发展环保节能产业和循环经济，开展资源综合利用。打造低炭建筑 模式，开创新时期建筑文明。本项专利技术对传统墙体材料的变革，开创了建筑结构和低炭建 筑模式的里程碑，同时将翻开建筑文明的新一页。扣压穿合式环保抗震结构砖及内框架多柱式新墙体建筑技术的 诞生（已获国家专利），改变了几千年传统的墙体材料的堆砌模式和 建筑工艺结构，以一个全新的环保低碳、抗震结构技术发明，有效进 入了新时期建筑文明的新起点。该技术坚持天人合一的理念，根据我国太极万物万象共同的 基因和天地阴阳平衡之基本原理，对“太极金圆砖”（现定名为：扣 压环保抗震砖）及新建筑结构的概念和产品进行了系列开发。它以物 质资源可循环再生之原理，实现了变废为宝之目的。该技术为房屋建筑节能减排、降低成本、安全抗震问题提供了一 种造型结构独特、合理、各项承重砖指标大大高于国家标准的、超高 标准应用和消纳尾矿、废渣可达7080%的环保、节能、资源循环利 用、省工、省料、省钱、取缔烧黏土砖、减少炭排放、节约土地资源 的，足可抗8级以上地震、12级以上台风，同时具有多种功能的崭 新墙体建筑承重用砖及其配套墙体建筑新结构技术。2.可以彻底地解决结束烧制粘土砖的历史烧制粘土石专在我国已有上千年的历史，它的弊端和危害是显而易-10-见的，国家有关部门早就明令各地必须停止烧制粘土砖，明令建房禁 用粘土砖，然而有令难止禁而不绝的原因何在呢？一是没出现真正能 替代它的性价比又好于它的产品；二是没有能有效的给烧制粘土砖的 众多大大小小的企业解决出路问题。而今金圆公司的项目技术和项目 产品可以完美的结局上述难题。一、金圆砖性价比高于粘土砖且能实现快捷经济方便的建成安 全房、长寿实用房。俗话说：“不怕不识货，就怕货比货”。金圆砖替代粘土砖是毫无悬念的一个极佳产品。二、原有的粘土制砖企业可利用当地的固体垃圾资源应用金圆 公司的技术就地改造建成新型环保节能的制砖厂，不回造 成砖厂倒闭，大批企业职工事业引发社会的不安定。3.可以解决大量的固废资源的再利用和消除安全隐患的问题全国各地的金属尾矿数量是巨大的，尾矿的库坝之高也是惊人的,城乡的建筑垃圾荒漠地区的沙砾都是各地政府难于处置的头痛 事，而今金圆公司的项目技术和应用技术制出的产品可完美的解决这 些头痛的难题。它既能解决废物的再利用变废为宝又能解决尾矿库坝 溃堤及泥石流的安全隐患一举两得，甚至是多得，对推动当地经济发 展改善当地生态环境具有很现实的意义。4.可以将新型的墙体材料和技术推向世界、为国增光党和国家前领导人李瑞环同志看了该砖介绍后意味深长地说:“早 就应该让墙体材料和木工的樟卯结构相结合J金圆公司的产品技术 实现了这样的“结合”这在世界范围内开创了建筑材料领域的一次大-11-革新。国内也有有的权威人士指出：“尾矿处理是世界性的一大难题,我国目前和世界上其他国家包括发达的工业大国在处理尾矿这一领 域都处在同一个起跑线上J太极金圆的诞生毫不夸张和自豪的说：我们冲出了起跑领域并处于遥遥领先的地位，金圆公司的技术和产品 走向世界正在与时俱进，金圆人坚信再经过一段时间不断努力为国增 光的愿望必能实现。5.可以加快我国灾后重建、经济适用房和新农村的建设国家制定的国民经济“十二五”计划中已明确提出了要加快全国 各地新农村建设的步伐，实现农村城镇化，在实现这一宏伟目标中其 中有一项是跟建材有关的，即在新农村建设过程中急需解决各种房屋 建筑的低成本、高质量、快速度的新建材新结构、新工艺，而金圆公 司的项目技术和产品正式能为新农村建设提供又好、又快、又省、又 环保、又安全的新建材、新结构、新工艺，正如前国家领导人铁木尔 达瓦买提副委员长看到金圆砖后高兴的说：“早日生产出来，让四 川地震灾区和新疆地震灾区人民早日住上低价安全的抗震房屋。”“金 圆人”充满激情和信心愿为我过新农村建设做出自己的贡献。综上所述，说明本项目的投资是十分有益和十分必要的。五、投资总额、注册资本、期限投资总额：1.5亿元（人民币）第一期投资人民币5000万元（人民币）-12-注册资本：1000万元人民币投资期限为：10年。六、可行性研究的工作范围及主要过程研究涉及的范围如下：1、主要生产装置（地方的个体生产基地预算）扣压环保抗震结构砖装置72000块/日产（大型生产线）扣压环保抗震结构砖装置24000块/日产（中型生产线）扣压环保抗震结构砖装置12000块/日产（小型生产线）厂房、成品库、原料库。综合楼（管理、研发）。2、辅助生产装置设备维修室产品检验室3、公用工程项目（1）供水及排水供水供排水管网消防设施供电及电讯变电所厂区输电线路及照明-13-通讯锅炉房及通风（附近有废热可利用的可不建锅炉房）锅炉房外管网（供热及工艺）米暖通风（4）总图运输运输车辆地磅房围墙大门及绿化场地平整4、服务性工程项目食堂汽车库宿舍楼浴室公共厕所5、生活福利设施6、厂外工程项目供水管线排水管线厂外道路-14-厂外输电线路同时，对本项目的销售市场、生产规模及产品品种、工艺技术方 案和总图布置、原辅材料燃料动力供应、贮运设施、环保、节能、劳 动安全以及投资估算及财务分析评价等进行研究。第二节研究结论一、研究的简要概况和结论1、在中央扶持可持续发展生产、保护土地资源、保护生态战略 决策的有利形势下，大力发展高科技的可再生资源利用的项目，生产 扣压环保抗震结构砖等系列产品，和墙体结构专利技术，对实现环保 固废治理替代粘土砖建设新型低碳廉价建筑、可持续发展，减少污 染、保护环境，增进人类的健康，都具有重要意义。2、项目是建设扣压环保抗震结构砖及墙体结构专利技术的企业,技术来源于北京中解四联信用系统科技开发有限公司开发的成果，工 艺成熟、技术可靠、设备先进；同时，也是该工艺技术在国内建设的 第一家砖的大型企业。经过环保部门初步评价，该项目属于绿色环保 低碳的节能型的项目。3、项目厂址选在,可享受有关的优惠政策,交通运输方便，供水供电条件较好，场地比较平坦，土方量不大，工 程地质条件也较好。4、项目预计总投资1.5亿元，（分二期投入，第一期投入5000 万元，先建一条日产73000万吨扣压环保抗震结构而专生产线的基地。-15-其中固定资产投资3800万元，流动资金1200万元。企业注册资本1000万元。5、项目建设期为：三个月6、产品的成本和价值：按投资建一日产量为73000（块）生产厂测算：73000块/天是日产量（定型厂规模）280天为全年有效工作日73000（块）X 280（天）=2044万（块）/年按5元（人民币）/块（合10块红砖的价格）即：2044万（块）/年X 5元=10220万元年产值为：10220万元（人民币）该石专的综合成本为：4.5元，即：9198万元（人民币）年毛利约：10220-9198=1022万元以上是关于金圆砖生产项目第一期一年间所能创造的价值。（尚不 包括该项目可获得的各项免税政策和奖励基金等优惠政策等）7、经过财务分析，项目经济效益较好、项目是可行的。二、建议1、初选厂址确定后，在初步设计阶段应进行1：500地形测量并 进行工程地质勘探。2、由于涉及工艺技术部分的保密性，在可研阶段尚未提供详细 的工艺参数及相关配方的关键资料，待项目正式得到批准后，在初步 设计阶段再进行补充完善。-16-第二章市场需求预测第一节需求情况预测根据情况统计，到目前为止国际订单已达1亿块砖，随着国际市 场不断的发展，需求将会呈现几何式的增长，前景十分广阔。中国建筑在九十年代未发展很快，大量的安居房和新农村建设适 用房急需建设，而建筑行业当前存在的突出问题：一是建筑材料需求 量年年增长，二是产品结构和生产结构不合理，再生利用率占比例较 低，三是没有适合的砖用来建房。1、“扣压穿和式环保抗震结构砖”可广泛用于各种房屋承重墙的 建筑、8层楼以下的承重墙体用砖，各类开发区的厂房建设，特别可 以有效承担在不用钢筋水泥和框架结构的同时，完成低成本新农村抗 震房屋建设的所用新结构。低层建筑主体、高层建筑墙体、大、中、小型厂房、车间、水利 工程、围墙、河堤、海堤筑霸均是本项目生产材料的大市场。2、服务全面化要对扣压穿和式环保抗震结构砖及内框架多柱式新结构技术方 式进行指导和定期培训，以满足对不同季节、不同建筑的需要。3、“太极金圆牌抗震结构砖”（扣压环保抗震砖）的砖机生产线。目前有大、中、小三种不同生产能力的砖机生产线。大型砖机生产线 可日产（三班）73000块；中型砖机生产线可日产砖24000块；日（三-17-班）产12000块o4、巨大的市场可观的效益5、市场国际化随着我国加入WT0,取消进口配额管理等限制，扣压环保抗震结 构砖低成本、经济廉价、比传统砖结实耐用、其构筑技术先进、简易 好用等特点，有力冲击建筑业中的墙体材料行业，未来的国内外市场 将是此新型建筑墙体材料的主流。目前；已签署合同拟销往的国家有：意大利、阿根廷、波兰、土 耳其、柬埔寨、俄罗斯、蒙古国、埃及、马来西亚等国家和地区，国 内市场更是需大于求，现暂不考虑国内市场的需求。第二节产品价格分析产品价值（产品的技术）公司产品核心价值是公司研发成功的具有全球首创的技术和以此 技术为支撑开发成功的产品一金圆砖。以金圆砖为材料的建筑结构设 计，以金圆砖为材料的施工工艺技术，以金圆砖为例按国际市场通用 的法则测算金圆砖技术的价值技术价值测算公式技术价值（K）二技术形成过程前期的投入金额（P）+使用此技术能 创造的价值（S）使用此技术能创造的价值（S）二使用此技术所形成的产品单价（A）*年产量（G）*允许使用此技术的时限（T）-18-因此:K=P+（A*G*T）如按此法则测金圆砖的出口技术价值应为：P大约为：1200万人民币（滚动）A一金圆砖单价出口离岸价每块为：2美元（约合13元人民币）G年产量为：2044万（块）=73000 X 280（天）（73000块/日产；280为全年有效工作日）T专利技术使用年限暂定10年则：K=P+（A*G*T）=265720万（人民币）即：26亿5千7百20万元人民币（产值）以上是金圆砖项目每一套生产设备*10年出口所创产值。-19-第三章产品方案及生产规模第一节产品方案及质量标准一、产品方案我国是建筑业大国之一，建筑材料的生产和应用对国民生产、生 活起着非常重要的作用。近几十年来，随着我国工业和城市、城乡的 发展，建筑行业的大幅度提升，同时也带来了建筑墙体材料等许多问 题。近年来，世界各国已对建筑材料滥用带来的一系列问题有了足够 的认识。利用工业废弃物、城市建筑垃圾、制造成新型的、可再生的 墙体材料成为新的发展趋势。本项目能够克服种种难关对墙体材料进行了大量的开发和研究，利用公司法人韩少杰先生开发的专利技术，生产扣压环保抗震结构砖 和内框架多柱式新结构技术。该项目的产生，符合了当前世界建材市 场的需要和国家对建筑产业结构调整的政策和可持续发展战略的要 求，同时利用废物，清洁环境、保护生态。二、产品性能及质量标准扣压环保抗震结构砖主要有以下性能：1、与免烧砖、粘土砖行性能指标对比；各项指标均大大地超越 免烧砖和红砖。（见对比示意图）2、与免烧砖和红砖成本对比；以每平方米二四墙对比，各项指 标全都优于免烧石专和红砖。（见成本对比示意图）-20-3、与免烧砖和红砖节能减排指标对比；各项指标优于免烧砖和红砖。（见节能减排指标对比示意图）扣压环保抗震结构砖全部技术指标都符合和超过现有的标准。第二节生产规模根据市场予测及建设单位资金筹措能力，本项目暂定生产规模为：扣压环保抗震结构砖73000块/日2044万块/年年操作天数：280天年操作时数：6720小时每日三班生产：每班8小时。-21-第四章 工艺技术方案第一节工艺技术方案选择一、原料路线的选择扣压环保抗震结构砖主要基质原料、辅料和粘合剂构成。作为基质的原料，常见的有：工业排放废弃物、尾矿、矿渣、煤灰、沙粒、城市建筑垃圾等。本项目拟采用尾矿、尾矿库、矿渣、沙粒为基质。这些原料粉碎 混合后易于加工，并且来源广泛，容易获得。二、工艺技术方案其工艺大体为：主基质矿渣、尾矿、沙矿、建筑垃圾、配料、石 膏、水泥、专用粘合剂，高压、成型、干燥、打磨、成品包装。这种 方法由于制造过程所需时间短，生产周期快。本项目拟选用由金圆国际集团股份有限公司董事长韩少杰先生 研制开发的专利技术。扣压环保抗震结构砖的生产主要由主基质料（矿渣、尾矿、沙粒、煤灰、建筑垃圾）、水泥、石膏、专用粘合剂、混合搅拌、挤压、造 型、烘干、打磨、冷却、等工序组成，利用该工艺已在山东、河北等 地建成生产基地，由该技术生产的产品已在国家建设机构使用登记，并得到了国家建筑材料测试中心的合格检验，和取得了欧盟的产品质 量认可证书和环保认可证书。（祥见证书和测试合格证书）-22-以上资质证明，本次选用的项目技术工艺先进、产品质量可靠。第二节工艺流程简介一、扣压环保抗震结构砖由原料场来的矿渣、尾矿、煤灰、沙粒、水泥、石膏分别由环链粉碎机粗碎后，送入搅拌机搅拌，除水、去杂,再经2000吨砖压器挤压成型后，进入烘干机进行烘干，再由园筒筛 清细磨。细磨后筛分进行包装，再由输机、斗提机送入成品仓。原料仓中的物料经配料秤按产品配方配料后，放入双轴混合机，同时在混合机内加入辅料、粘结剂进行充分搅拌。拌匀后的物料由输 送设备送入2000吨高压砖机系列工序再造成合格成品送入成品仓。最后，由自动包装机包装成型后入库。金圆砖生产工艺流程（框架图示）-23-二、扣压环保抗震结构砖专用粘结剂扣压环保抗震结构砖专用粘合剂的生产工艺，由于其用于关键技 术，故配方有所保留。扣压环保抗震结构石专专用粘结剂、辅助原料等 进行粉碎、筛分、混合等数个工序工艺流程。混合后的物料直接进行 制造后，细加工，最后进行筛分冷却，合格品送入成品仓。成品由电 子计量地磅登记后入仓。最后，产品经检测合格后由自动包装机包装 入成品库。凝固剂生产工艺流程（框架图示）-24-第三节消耗定额及物料平衡一、消耗定额表产品名称生产规模名称单位消耗定额备注节能环矿渣kg100保抗震尾矿kg700砖沙粒kg200水泥kg503900kt/a石膏kg50粘结剂m30.5电kw h19.7燃料煤Kg128其他Kg专用粘kg结剂硼砂kg100苛性钠kg700水泥kg20020kt/a磷石膏m350新鲜水kw h0.5电kg39.3燃料煤Kg128其他Kg-25-5000t/a新鲜水电水蒸汽kg kg kg kgkg m3kw h t0.524.61.35二、物料平衡（以生产1000kg产品计）-26-1、扣压环保抗震砖（单位：kg）949.5水泥、石膏200粉尘0.2-27-2、专用粘结剂（单位：kg）硼砂、淀粉200其它700水500辅料50其它50苛性钠100-28-第四节自控技术方案一、自控水平和方案根据车间规模、工艺流程特点及操作要求，自控方案贯彻可靠、适用、经济的原则。扣压环保抗震砖车间原则采用就地集中和就地检测相结合的方 式。粘结剂车间由于工艺系统要求相对较高，采用集中控制。二、仪表选型仪表选型以气动单元组合仪表为主，主要仪表选型如下：1、温度测量就地检测指示选用双金属温度计。集中测量选用铠装热电偶和热 电阻，直接或通过温度变送器与二次仪表相连。2、压力测量就地检测指示选用弹簧压力表和隔膜式压力表，如需要集中时，采用压力变送器并配以相应的二次表。3、流量测量一般选用孔板及变送器装置。水的计量适用旋翼湿式水表，蒸汽 选用分流旋翼式流量计。仪表具体规格型号将在工程设计中确定。第五节主要工艺设备一览表一、日产73000块扣压环保抗震砖设备表29序 号设备名称及规格数量配电机(kw)备注1JY73000块/日产蒸压砖 生产线(流水线)整套2500型环链粉碎机615X63TDS此带输送机27.5X24燃烧炉23X25转筒烘干机62.8 X 24m275X26旋风除尘器47干燥引风机437X48螺旋空压机1229链式提升机20t/h 10m211X210冷却引风机322X211旋风除尘器01100312除尘器过渡体713叶轮关风器714转筒冷却器6 2.4X2422.2X715链式提升机20t/h 30m237X216贮气罐115X217圆筒清理筛800218永磁筒6 20022.2X219旋转分配器4X180620待粉碎仓40.2X621脉冲除尘器1243X422气动闸门300X300423粉碎过渡仓224振动给料器15t/h20.25X230序 号设备名称及规格数量配电机(kw)备注25超级涡轮磨CWM-1202160 x226旋风除尘器61000227脉冲除尘器50228粉碎引风机230 x229关风机过渡仓430叶轮关风机43x431TGSS刮板输送机20型16m25.5x232链式提升机20t/h 30m215x233吸尘罩134下料仓斗135TGSS刮板输送机20型16m17.536链式提升机20t/h 30m11537粉料筛6 100011138螺旋输送机30型6m1339永磁筒6 300240大配料仓841仓库卸料器6 100040.55x442配料仓过渡体443螺旋给料机6 28043x444螺旋给料机6 25043x445TCGD配料秤It246除尘添加机11.547微量配料装置50kg四品种、不 锈钢10.2x448SSH16轴混合机2t14531序 号设备名称及规格数量配电机(kw)备注49暂存仓150TGSS刮板输送机25型20m11151定量可调喷水装置17.552链式提升机50t/h 16m12.253定量给料器V50t/h17.554可调定量喷水装置13.755TDS皮带输送机0.65 X 20m17.556转鼓造粒机6 32x10m19057TDS皮带输送机0.65 X 20m17.558燃烧炉23x259烘干机6 2.6x24m275x260链式提升机40t/h 3 0m215x261转鼓式冷却机4 2.4x12m17562链式提升机40t/h 30m11163转筒筛 1.8x8m11164800双链粉碎机118.565成品仓466成品过渡仓467电子秤468缝口机40.85x469缝包输送机2.8m41.1x470TDS皮带输送机0.5x32m211x271移动式输送机0.5x15m25.5x272SCS电子汽车衡40t232二、专用粘结剂设备表序 号设备名称及规格数量配电机(kw)备注150m3全不锈钢糖瓷罐12只套25m3全不锈钢糖瓷二级罐12只套30.5m3全不锈钢糖瓷一级罐12只套4150 m3混合罐4只套5搅拌罐4只6配料池、吸附池12个7板框压滤机(60 n?)A12台套8两级气流烘干机18台套9包装机械6台套10除尘器18台套11布袋除尘装置9套12培养箱12个13电冰箱4只1416立方空气压缩机6只15摇床机12台16无油润滑空压机10m32台33第五章原材料，燃料及动力的供应一、原材料供应1、矿渣、尾矿、煤灰、砂矿、废沙、建筑垃圾等就地解决。2、水泥（因用量少，可在当地解决）3、石膏（因用量少，可在当地解决）4、粘合剂（专有材料，集团统一提供）二、燃料动力供应1、新鲜水年用量6万疗（小时用量16.67疗），由水厂通向厂址当地的管 网供水，可满足要求。2、电地区供电系统通过10kV线路供给。3、煤（如有可利用废热则不用煤）当地煤矿供应。34第六章建厂条件和厂址方案第一节建厂条件经过建设单位同 政府的协议，拟建厂址已初步选定在辽宁省营口市。1、地理位置和交通运输厂址位于拟建地址在。计划建设厂房用地面积为100亩，用于库房、简仓构筑物、变电站、原料库、成品库等。场地地形平坦，交通运输便利。2、气象条件和地震烈度当地气象条件为春夏干旱，冬季温寒，昼夜温差大。年平均气温 年平均最低温度一26（1月）年平均最高温度28（7月）年平均降水量 mm年平均气压 hpa年平均蒸发量 mm主导风向：冬季ESE风，其次为SE风月平均风速 m/s地震烈度6度3、供水、供电条件供水由厂址以水厂通过6200的铸铁管供水，厂区可就近接管用35水。供电由变电站供电。可满足项目年用电量680万kW.h的要求。4、社会经济条件厂址位于 XXXXXXXX,5、地区布局的要求本项目生产扣压环保抗震砖，对于防治污染，发展再生产业，改 善生态环境都具有重要意义，又可为全省填补空白，因此符合地区布 局的要求。第二节厂址方案项目厂址协商选定，因而不再另选厂址。参见附图F144131 厂址区域位置图。36第七章公用工程及辅助设施方案第一节总图运输一、总平面布置1、厂址概况厂址位该项目2公里范围内的教育、医疗、商业、金融、交通、文化、体育设施，基本社区配套比较齐全。市政配套(1)道路情况该项目交通便利；南为安平公路，西为铁路。(2)市政管线配套情况给水、排水：城市管网就在项目区附近已接通。2、总平面布置的原则结合当地自然条件，根据生产流程，安全生产及厂内外运输等因 素，满足生产，合理分区布置。3、总平面布置根据国家现行有关设计标准、规范及规定对现场进行详细调查的 基础上，结合场地的自然条件，通过多方案比较，对厂区总图进行如 下布置。由于整个厂区东西面有道路与外界相通外，在厂区西侧围墙设两 个大门，北面为人流出入口，南面为物流出入口，以便工厂管理。厂区大体分为两个区，厂前区和生产区。37厂前区位于整个厂区的西部，布置有一些服务性项目，从北向南 依次布置有科技综合楼、食堂及宿舍楼（因工人三班倒）。生产区位于厂前区以东，从北向南依次布置有生产车间、成品库 及原料库。公用工程布置在厂区南侧，从西向东依次布置有地磅间、特种车 库、维修间、变电所、水池及泵房、浴室、锅炉房，布置在厂区东南 角，有利于厂区环境卫生。总图布置详见总平面布置图（图号F144-13-2）o二、竖向布置本项目场地地形较平坦。工厂竖向设计根据生产特点，结合自然 地形及厂外道路，采用平坡连续式布置，以利于工厂运输及污、雨水 的排放。三、工厂运输1、运输量及运输工具本项目总运输量为2044万（块）/年及所需原材料。均为汽车 运输。本项目运输车辆配备有：翻斗车、铲车、货车等，运力不足部分,依靠社会力量解决。2、工厂道路为满足工厂运输及消防，全厂设南北主干道各一条，各生产车间 及辅助厂房设车间运输道路及人行道，运输道路断面采用城市型道 路，两边设侧石，主干道宽7米，次干道宽4米，转弯半径96米,38道路结构形式采用混凝土路面，其面层厚度为18厘米。第二节给排水一、工厂给水（一）给水水源1、水量：项目供水水源来自 水厂，可供水量5000m3/日，可以满足本项目日需水量的要求。2、水压：由于水厂地形高度高于厂址，经过水厂加压或自流就 可到厂供应各用水点，并满足项目生产、生活、消防的水压要求。3、水质：根据甲方提供的水质分析报告书，其水质可以满足本 项目生产、生活的用水水质要求。（二）厂区给水本项目厂区给水拟采用生产、生活、消防共用给水系统，管线布 置途经各车间，依生产、生活使用要求配设管道和用水设施。二、工厂排水本项目厂区的排水采用生产、雨水分流制系统。厂区生产废水量很少（包括生活废水）。废水先排入厂区的排水 管网，再排出厂外，集中排到污水处理厂处理。三、消防系统本项目原料及产成品均不属于易燃易爆物质，因而各个车间消防 采用低压水消防系统及移动灭火装置配合使用。通过计算，室内消防 用水5L/S,室外消防用水25L/S,水压不小于0.3MPa,在厂区内 设环状消防管网和室外地下消火栓，在车间内设室内消防管道和室内 39消火栓。由于供水水源可以满足消防用水的要求故不另设其它消防供 水加压设施。由于邻近营口市区，紧急情况下可由营口市消防力量协助作业。第三节供电及电讯一、供电1、全厂用电负荷及负荷等级全厂用电可视生产设备而定。根据本工程生产的工艺特点突然停电不会造成生产紊乱、设备损 坏及人员伤亡，其动力负荷为三类用电负荷。2、电源选择及可靠性变电所安装有变压器，保障项目供电。3、供电方案选择及原则确定在厂区内新建一座变电所（具体位置见总图），所内设置有 千伏高压配电室、变压器室、低压配电室、值班室及检修室等，建筑 面积约144平方米，结线方式：10kV侧为单母线不分段，0.4kY侧 为单母线分段，并用自动开关联络。详见附表1。4、项目年用电量340万kWh附表1 主要电气设备表序号名 称型号及规格单位数量备 注1电力变压器S9-1000/10/0.4台240附表2 电话一览表2高压配电柜GG-1A(F)II台93低压配电柜GCKi台504电容补偿柜GCK台45直流电源柜G2GN-1台2控制、电池柜各一台6信号控制柜GK-1台27动力配电箱XL-21台98照明配电箱XM-04台13序号立项名称行政电话（台）备 注1抗震环保砖车间62专用粘结剂车间63科技综合楼84宿舍楼25锅炉房16维修17库区18水泵房19变电所141二、电讯1、行政电话拟在厂区内安装50门程控交换机系统，另配置6门直线电话。第四节供热与通风一、供热1、供热方案的确定本工程工艺生产用汽3t/h,生活用汽4t/h,全厂共用汽7t/h。用汽参数为0.3mpa的饱和蒸汽。根据现状及用汽情况，拟新建一座两台4t/h的蒸汽锅炉房，确 保全厂的生产、生活用汽。2、锅炉房主要设备选型选用SZL4-1.25-AII型蒸汽快装锅炉两台。非采暖期一开一备。锅炉房内的鼓、引风机、调速箱、省煤器等辅助设备均由锅炉制造厂 配套供应。（见锅炉房设备一览表）。3、锅炉给水锅炉给水选用组合式钠离子交换器进行一级软化水处理，软化水 流入软化水箱（兼作蒸汽冷凝水箱），用锅炉电动给水泵加压送入锅 炉。为防突然停电引发事故，设蒸汽泵一台。4、锅炉的上煤、除渣及除尘。经计算，每台锅炉小时耗煤量0.6吨；年耗煤3600吨小时灰渣 量0.18吨；年灰渣量720吨。炉渣可用于抗震环保石专综合利用。42锅炉房设备一览表序号名 称型号及规格单位数量备 注1蒸汽锅炉SZL4-1.25-AII台2G=4t/h P=1.25MPa2炉排调速箱GT-B N=lkW台23鼓风机4-72JNM.5A台2电机Y132-S2-2N=7.5kW台24引风机Y5-47J6C台2电机Y160L-2 N=18.5kW台25上煤机CGS4-A N=l.lkW台26除渣机GBC-4A N=l.l kW台27省煤器F=34.75m2台28除尘器台29水处理设备ZDF-10 G=10t/h台110给水泵DG6-25x7G=6.3n?/h台2电机Y160Ml-2 N=llkW台243上煤选用CGS4-A型垂直上煤机;除渣选
