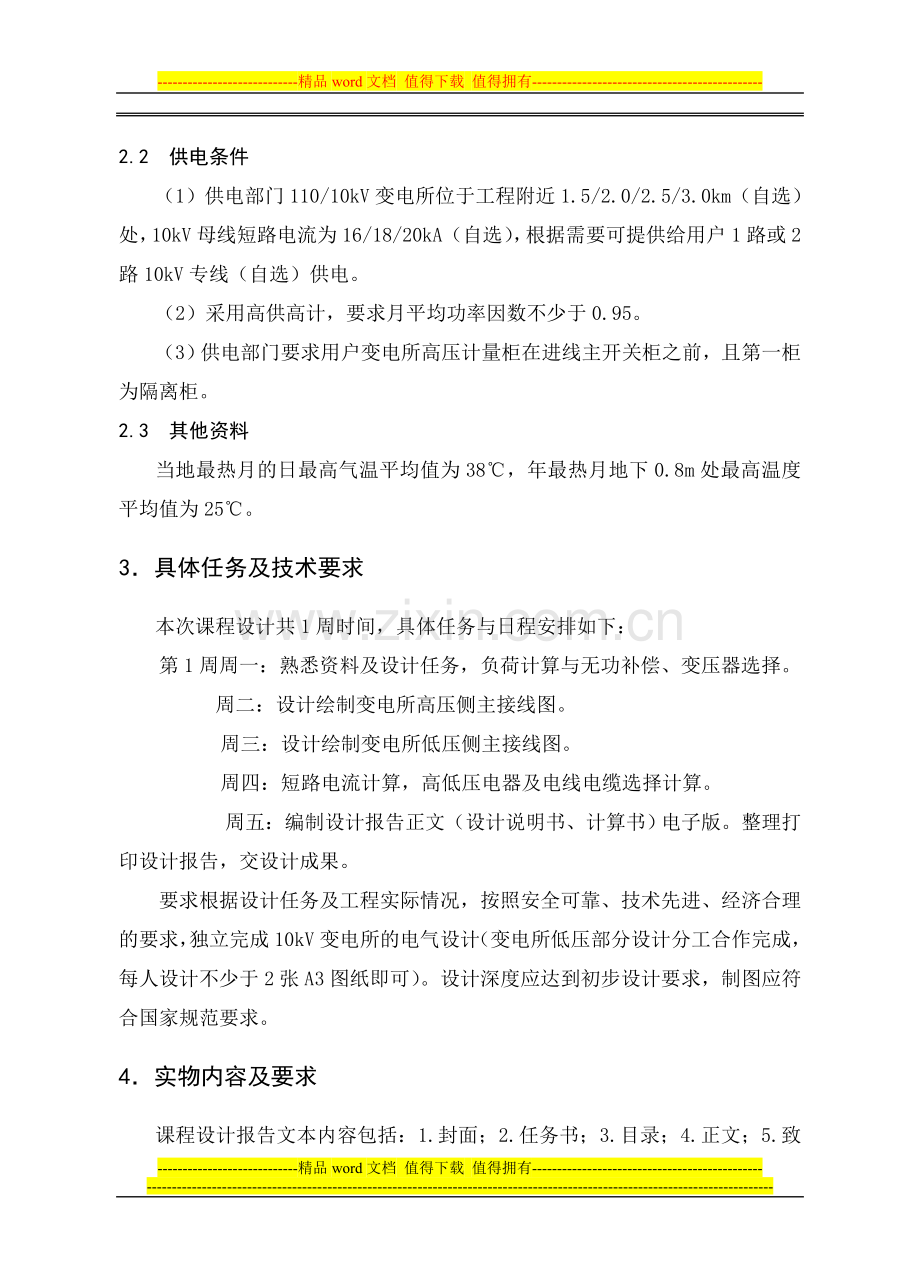

-精品word文档 值得下载 值得拥有-扬州大学广陵学院供配电工程课程设计任务书1题 目1.1 卫生局办公楼10kV变电所电气设计1.2 金融大楼10kV变电所电气设计1.3 法院办公楼10kV变电所电气设计1.4 东城国际大厦10kV变电所电气设计1.5 税友科技楼10kV变电所电气设计1.6 创业服务中心10kV变电所电气设计1.7 中医院10kV变电所电气设计1.8 万马商业楼10kV配变电所电气设计1.9 泰州数据园综合楼10kV变电所电气设计1.10 高层电子厂房10kV变电所电气设计1.11 图书馆10kV变电所电气设计1.12 教学楼10kV变电所电气设计1.13 文体馆10kV变电所电气设计1.14 旅游烹饪学院10kV变电所电气设计1.15 机械学院10kV变电所电气设计1.16 汤汪花园商业楼10kV变电所电气设计1.17 万马超市10kV变电所电气设计2原始资料2.1 课题原始资料各课题的工程概况及负荷详见工程图纸资料（另附）。2.2 供电条件（1）供电部门110/10kV变电所位于工程附近1.5/2.0/2.5/3.0km（自选）处，10kV母线短路电流为16/18/20kA（自选），根据需要可提供给用户1路或2路10kV专线（自选）供电。（2）采用高供高计，要求月平均功率因数不少于0.95。（3）供电部门要求用户变电所高压计量柜在进线主开关柜之前，且第一柜为隔离柜。2.3 其他资料当地最热月的日最高气温平均值为38，年最热月地下0.8m处最高温度平均值为25。3具体任务及技术要求本次课程设计共1周时间，具体任务与日程安排如下：第1周周一：熟悉资料及设计任务，负荷计算与无功补偿、变压器选择。 周二：设计绘制变电所高压侧主接线图。周三：设计绘制变电所低压侧主接线图。周四：短路电流计算，高低压电器及电线电缆选择计算。周五：编制设计报告正文（设计说明书、计算书）电子版。整理打印设计报告，交设计成果。要求根据设计任务及工程实际情况，按照安全可靠、技术先进、经济合理的要求，独立完成10kV变电所的电气设计（变电所低压部分设计分工合作完成，每人设计不少于2张A3图纸即可）。设计深度应达到初步设计要求，制图应符合国家规范要求。4实物内容及要求课程设计报告文本内容包括：1.封面；2.任务书；3.目录；4.正文；5.致谢；6.参考文献；7.附录（课程设计有关图纸）。4.1 设计报告正文内容（1）工程概况与设计依据（2）负荷计算与无功补偿设计（3）供配电系统一次接线设计（4）变电所设计（5）短路计算与高低压电器选择（6）电线电缆选择设计报告正文编写的一般要求是：必须阐明设计主题，突出阐述设计方案、文字精炼、计算简明，条理清晰、层次分明。（变电所出线部分内容各有侧重）设计报告正文采用A4版面撰写、A3纸打印（每页版数2）。4.2 设计图纸（1）变电所高压侧电气主接线图（1张A3）（2）变电所低压侧电气主接线图（24张A3）设计图纸绘制的一般要求是：满足设计要求，遵循制图标准，依据设计规范，比例适当、布局合理，讲究绘图质量。（变电所低压出线部分分工合作完成）。设计图纸采用A3图纸CAD出图。与报告正文一起装订成册。5参考文献1 翁双安主编供配电工程设计指导M北京：机械工业出版社，20082 莫岳平、翁双安编著供配电工程M北京：机械工业出版社，20113 任元会主编工业与民用配电设计手册M3版北京：中国电力出版社，20058学生任务分配（注：此任务分配表在写课程设计报告时，各人根据自己所分配的设计题目取舍）表1 课程设计任务分配表序号课题名称班级花名册序号备注1卫生局办公楼10kV变电所电气设计电气8110101，02，032金融大楼10kV变电所电气设计电气8110104，05，063法院办公楼10kV变电所电气设计电气8110107，08，094东城国际大厦10kV变电所电气设计电气8110110，11，125税友科技楼10kV变电所电气设计电气8110113，14，156创业服务中心10kV变电所电气设计电气8110116，17，187中医院综合楼10kV变电所电气设计电气8110119，20，218万马商业楼10kV配变电所电气设计电气8110122，23，249泰州数据园综合楼10kV变电所电气设计电气8110125，26，2710高层电子厂房10kV变电所电气设计电气8110128，29，3011图书馆10kV变电所电气设计电气8110131，32，3312教学楼10kV变电所电气设计电气8110134，35，3613文体馆10kV变电所电气设计电气8110137，38，3914旅游烹饪学院10kV变电所电气设计电气8110140，41，4215机械学院10kV变电所电气设计电气8110143，44，4516汤汪花园商业楼10kV变电所电气设计电气8110146，47，4817万马超市10kV变电所电气设计电气8110149，50，517完成期限任务书写于2014年12月18日，完成期限为20154年1月16日8指导教师翁双安-精品word文档 值得下载 值得拥有-
