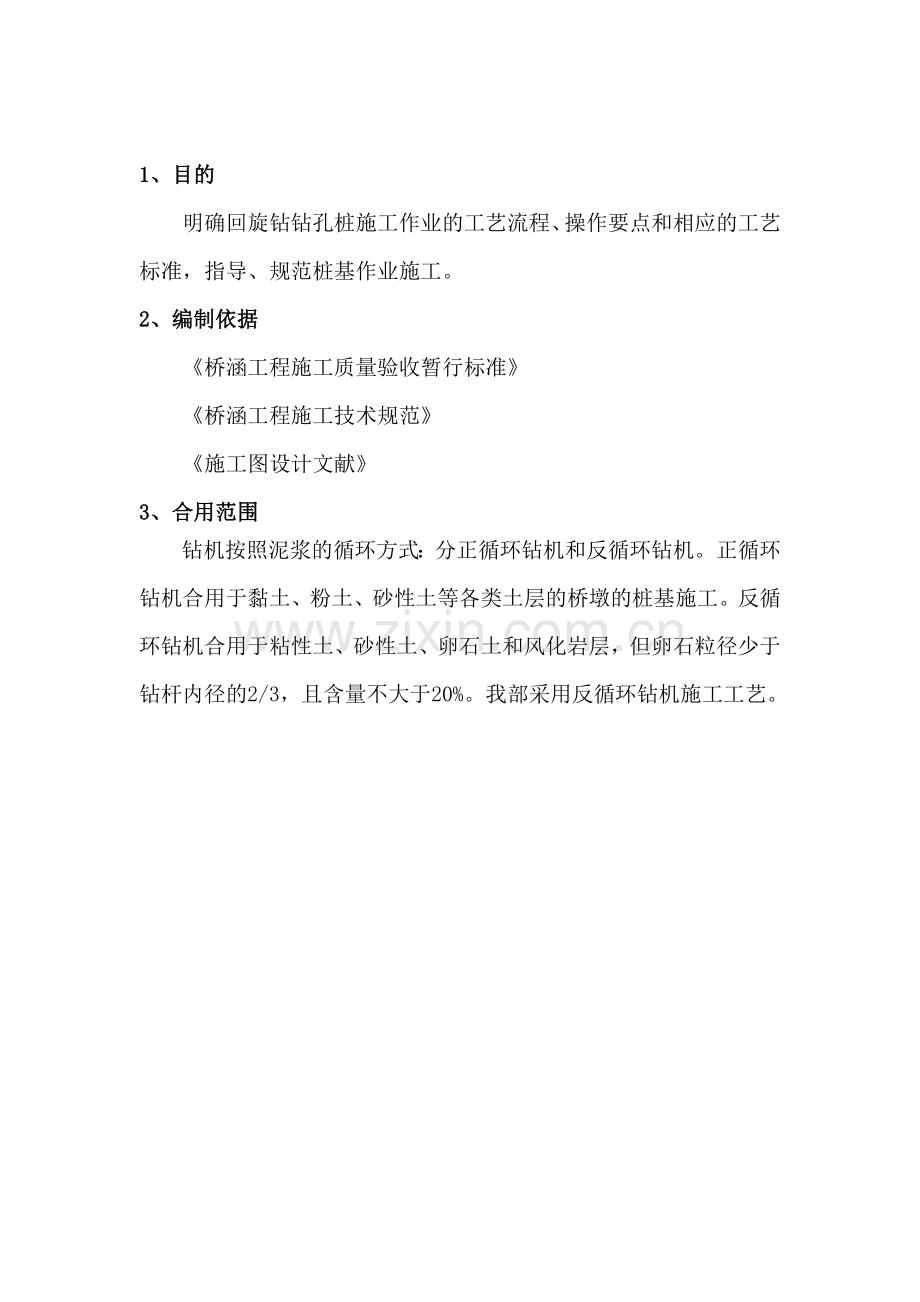

新版钻孔灌注桩施工技术交底.doc_第1页
第1页 / 共14页

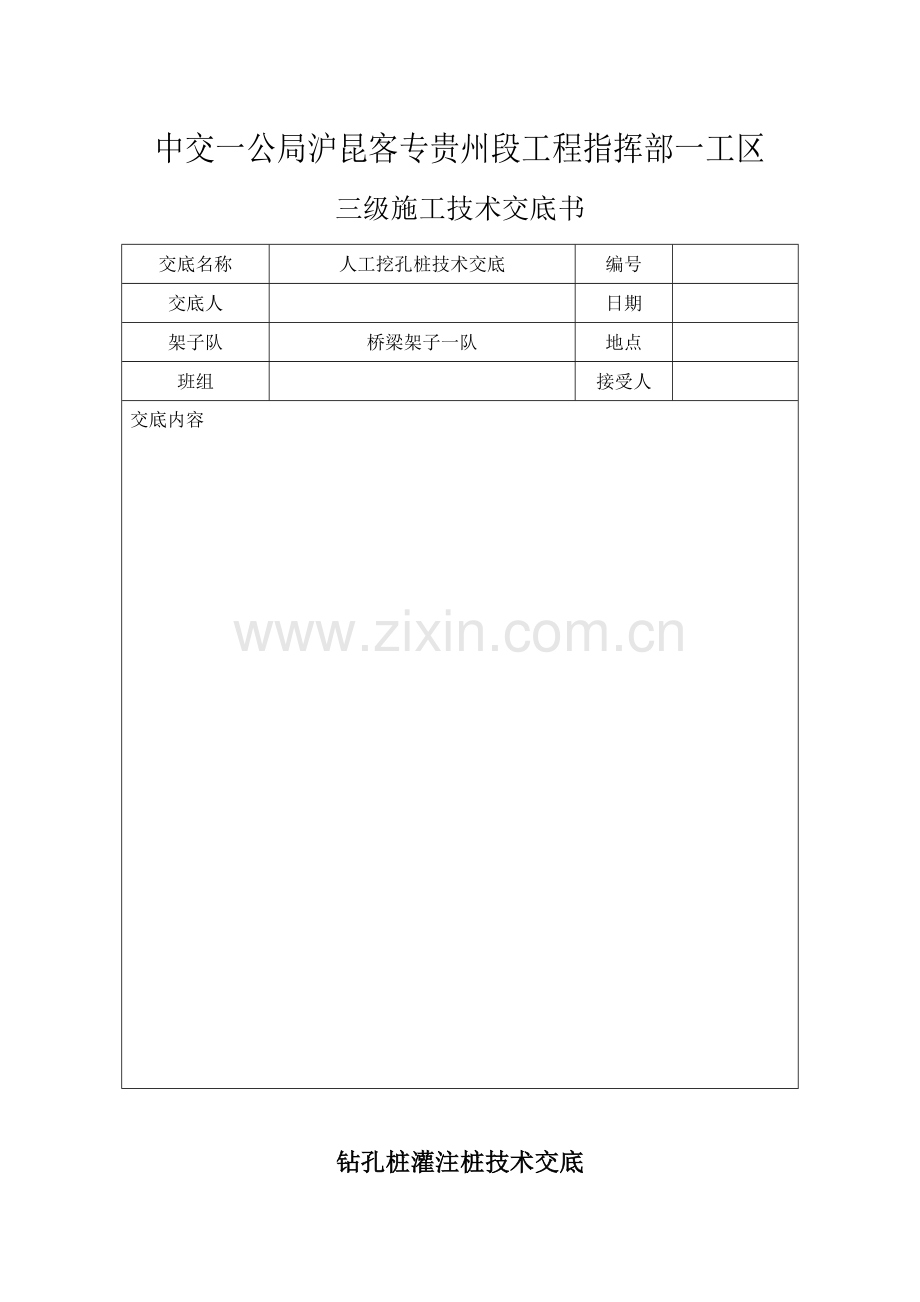

新版钻孔灌注桩施工技术交底.doc_第2页
第2页 / 共14页
点击查看更多>>
资源描述
中交一公局沪昆客专贵州段工程指挥部一工区 三级施工技术交底书 交底名称 人工挖孔桩技术交底 编号 交底人 日期 架子队 桥梁架子一队 地点 班组 接受人 交底内容 钻孔桩灌注桩技术交底 1、目的 明确回旋钻钻孔桩施工作业的工艺流程、操作要点和相应的工艺标准,指导、规范桩基作业施工。 2、编制依据 《桥涵工程施工质量验收暂行标准》 《桥涵工程施工技术规范》 《施工图设计文献》 3、合用范围 钻机按照泥浆的循环方式:分正循环钻机和反循环钻机。正循环钻机合用于黏土、粉土、砂性土等各类土层的桥墩的桩基施工。反循环钻机合用于粘性土、砂性土、卵石土和风化岩层,但卵石粒径少于钻杆内径的2/3,且含量不大于20%。我部采用反循环钻机施工工艺。 钻孔灌筑桩施工工艺流程图 4、施工方法及工艺规定 4.1、施工准备 4.1.1、钻孔场地应清除杂物、换除软土、平整压实,场地位于陡坡、水中或淤泥中时,用枕木或型钢等搭设工作平台,平台必须坚固稳定,能承受施工作业时所有静、活荷载,同时还应考虑施工设备能安全进、出场。 4.1.2、埋设钢护筒,护筒内径比桩径大40cm,护筒顶面高出施工地面30~50cm。 护筒埋置深度符合下列规定:黏性土不小于1m,砂类土不小于2m。当表层土松软时将护筒埋置到较坚硬密实的土层中至少0.5m。岸滩上埋设护筒,在护筒四周回填黏土并分层夯实;护筒顶面中心与设计桩位偏差不大于5cm,倾斜度不大于1%。 4.1.3、开挖泥浆池,选用膨润土、CMC、PHP、纯碱等配制优质泥浆。根据地层情况及时调整泥浆性能,泥浆性能指标如下: 泥浆比重:正一般地层为1.05~1.20; 粘度:一般地层16~22s,松散易坍地层19~28s。 含砂率:新制泥浆4%~8%。 胶体率:不小于96%。 PH值:大于6.5。 4.2、钻孔 4.2.1、钻机就位前,对重要机具及配套设备进行检查、维修。 4.2.2、钻孔前,按施工设计所提供的地质、水文资料绘制地质剖面图,挂在钻台上。针对不同地质层选用不同的钻头、钻进压力、钻进速度及适当的泥浆比重。 4.2.3、开钻时宜低挡慢速钻进,钻至护筒以下1米后再以正常速度钻进。使用反循环钻机钻孔,应将钻头提离孔底20厘米,待泥浆循环通畅后方可开钻。潜水钻机钻孔,应按钻孔孔径和地质选择钻头,钻头切削方向应与主轴旋转方向一致。 4.2.4、钻进过程中及时滤渣,同时经常注意地层的变化,在地层的变化处均应捞取渣样,判断地质的类型,记入登记表中,并与设计提供的地质剖面图相对照,钻渣样应编号保存,以便分析备查。 4.2.5、经常检查泥浆的各项指标。 4.2.6、开始钻进时,适当控制进尺,使初期成孔竖直、圆顺,防止孔位偏心、孔口坍塌。 4.2.7、当钻孔深度达成设计规定期,对孔深、孔径、孔位和孔形等进行检查,确认满足设计规定后,立即填写终孔检查证,并经驻地监理工程师认可,方可进行孔底清理和灌注水下混凝土的准备工作。 4.3、清孔 4.3.1、根据地质情况可采用正循环或反循环清孔方式 4.3.2、清孔时注意事项:清孔标准符合设计及规范规定,即:孔内排出或抽出的泥浆手摸无2~3mm颗粒,泥浆比重不大于1.1,含砂率小于2%,粘度17~20s;浇筑水下混凝土前孔底沉渣厚度不大于规范规定。严禁采用加深钻孔深度方法代替清孔。不采用加大孔深的方法来代替清孔。 4.4、钢筋笼制作与安装 4.4.1、对于较短的桩基,钢筋笼宜制作成整体,一次吊装就位。对于孔深较大的桩基,钢筋笼需分节制作,现场焊接的。焊缝长度应满足规范规定,饱满、均匀、光滑呈鱼鳞状。 4.4.2、制作时,按设计尺寸做好加强箍筋,标出主筋的位置。把主筋摆放在平整的工作平台上,并标出加强筋的位置。焊接时,使加强筋上任一主筋的标记对准主筋中部的加强筋标记,扶正加强筋,并用木制直角板校正加强筋与主筋的垂直度,然后点焊。在一根主筋上焊好所有加强筋后,用机具或人转动骨架,将其余主筋逐根照上法焊好,然后吊起骨架搁于支架上,套入盘筋,按设计位置布置好螺旋筋并绑扎于主筋上,点焊牢固。 4.4.3钢筋骨架保护层的设立方法: 钢筋笼主筋接头采用双面或单面搭接焊,每一截面上接头数量不超过50%,加强箍筋与主筋连接所有焊接。钢筋笼的材料、加工、接头和安装,符合规定。钢筋骨架的保护层厚度可用焊接钢筋“耳朵”或转动混凝土垫块,见下图。设立密度按竖向每隔2m设一道,每一道沿圆周布置8个。 4.4.4骨架的运送无论采用何种方法运送骨架,都不得使骨架变形,当骨架长度在6m以内时可用两部平板车直接运送。当长度超过6米时,应在平板车上加托架。如用钢管焊成一个或几个托架用翻斗车牵引,可运送各种长度的钢筋笼,或用炮架车采用翻斗车牵引或人工推,也可运送一般长度的钢筋笼。 4.4.5骨架的起吊和就位 钢筋笼制作完毕后,骨架安装采用汽车吊,为了保证骨架起吊时不变形,对于长骨架,起吊前应在加强骨架内焊接三角支撑,以加强其刚度。采用两点吊装时,第一吊点设在骨架的下部,第二点设在骨架长度的中点到上三分点之间。对于长骨架,起吊前应在骨架内部临时绑扎两根杉木杆以加强其刚度。起吊时,先提第一点,使骨架稍提起,再与第二吊同时起吊。待骨架离开地面后,第一吊点停吊,继续提高第二吊点。随着第二吊点不断上升,慢慢放松第一吊点,直到骨架同地面垂直,停止起吊。解除第一吊点,检查骨架是否顺直,如有弯曲应整直。当骨架进入孔口后,应将其扶正渐渐下降,严禁摆动碰撞孔壁。然后,由下而上地逐个解去绑扎杉木杆的绑扎点及钢筋十字支撑。当骨架下降到第二吊点附近的加强箍接近孔口,可用木棍或型钢(视骨架轻重而定)等穿过加强箍筋的下方,将骨架临时支承于孔口,孔口临时支撑应满足强度规定。将吊钩移到骨架上端,取出临时支承,将骨架渐渐下降,骨架降至设计标高为止。将骨架临时支撑于护筒口,再起吊第二节骨架,使上下两节骨架位于同直线上进行焊接,所有接头焊好后就可以下沉入孔,直至所有骨架安装完毕。并在孔口牢固定位,以免在灌注混凝土过程中发生浮笼现象。 骨架最上端定位,必须由测定的孔口标高来计算定位筋的长度,并反复核对无误后再焊接定位。在钢筋笼上拉上十字线,找出钢筋笼中心,根据护桩找出桩位中心,钢筋笼定位时使钢筋笼中心与桩位中心重合。 然后在定位钢筋骨架顶端的顶吊圈下面插入两根平行的工字钢或槽钢,在护筒两侧放两根平行的枕木(高出护筒5cm左右),并将整个定位骨架支托于枕木上。 钢筋骨架的制作和吊装的允许偏差为:主筋间距±10mm;箍筋间距±20mm;骨架外径±10mm;骨架倾斜度±0.5%;骨架保护层厚度±20mm;骨架中心平面位置20mm;骨架顶端高程±20mm;骨架底面高程±50mm。  钻孔桩钢筋骨架允许偏差 序号 项 目 允许偏差(mm) 1 钢筋骨架在承台底以下长度 ±100 2 钢筋骨架直径 ±10 3 主钢筋间距 ±10 4 加强筋间距 ±20 5 箍筋间距或螺旋筋间距 ±20 6 钢筋骨架垂直度 骨架长度1% 4.4.6影像资料的留存 每节钢筋笼接头必须及时留下现场技术人员和监理人员的检查照片,作为工程计量资料的一部分。 4.5、安装导管 4.5.1规范规定灌注水下砼采用钢导管灌注,采用导管内径为25-30cm。导管使用前应进行水密承压和接头抗拉实验,严禁用压气试压。进行水密实验的水压不应小于孔内水深1.3倍的压力,也不应小于导管壁和焊缝也许承受灌注砼时最大内压力p的1.3倍,p=rchc-rwHw 式中:p为导管也许受到的最大内压力(kPa); rc为砼拌和物的重度(24kN/m3); hc为导管内砼柱最大高度(m),以导管全长或预计的最大高度计; rw为井孔内水或泥浆的重度(kN/m3); Hw为井孔内水或泥浆的深度(m)。 4.5.2安装导管 导管采用φ25-30钢管,每节2~3m,配1~2节1~1.5m的短管。钢导管内壁光滑、圆顺,内径一致,接口严密。导管直径与桩径及混凝土浇筑速度相适应。使用前进行试拼和水密、承压和接头抗拉实验,按自下而上顺序编号和标示尺度。导管组装后轴线偏差,不超过钻孔深的0.5%并不大于10cm,试压力为孔底静水压力的1.5倍。 导管长度按孔深和工作平台高度决定。漏斗底距钻孔上口,大于一节中间导管长度。导管接头法兰盘加锥形活套,底节导管下端不得有法兰盘。采用螺旋丝扣型接头,设防松装置。 导管安装后,其底部距孔底有 250 ~ 400mm 的空间。 4.6二次清孔 浇筑水下混凝土前应检查沉渣厚度,沉渣厚度应满足设计规定;当设计无规定期:柱桩不大于5cm;摩擦桩不大于20cm。如沉渣厚度超过规范规定,则运用导管进行二次清孔。 4.7 首批封底混凝土 计算和控制首批封底混凝土数量,下落时有一定的冲击能量,能把泥浆从导管中排出,并能把导管下口埋入混凝土不小于1m深。足够的冲击能量可以把桩底沉渣尽也许地冲开,是控制桩底沉渣,减少工后沉降的重要环节。 4.7.1首批灌注砼的数量公式(例桩径D=1.25): V≥πD2/4(H1+H2)+πd2/4h1;h1=Hwrw/rC; 导管底口与孔底的距离为25-40cm,H1表达砼桩底到导管底口的高度,H2表达首批灌注砼的最小深度(导管底口到砼面的高度)为1m,h1表达泥浆底部到砼面的高度,保证导管埋入砼中的深度不小于1m。 h1= Hwrw/rC=11*68/24=31.17m Vr1.25=3.14*(1.25/2)2*(H1+1)+3.14*(0.25/2)2/4h1 =3.14*(1.25/2)2*(0.5+1)+3.14*(0.25/2)2/4*31.17 =2.23m3 对孔底沉淀层厚度应再次测定。如厚度符合设计规定,然后立即灌注首批砼。 4.7.2箭球、拨栓或开阀 打开漏斗阀门,放下封底砼,首批砼灌入孔底后,立即探测孔内砼面高度,计算出导管内埋置深度,如符合规定,即可正常灌注。如发现导管内大量进水,表白出现灌注事故。 4.8水下混凝土浇灌 桩基混凝土采用罐车运送配合导管灌注,灌注开始后,应紧凑连续地进行,严禁半途停工。在灌注过程中,应防止混凝土拌和物从漏斗顶溢出或从漏斗外掉入孔底,使泥浆内具有水泥而变稠凝结,致使测探不准确;应注意观测管内混凝土下降和孔内水位升降情况,及时测量孔内混凝土面高度,对的指挥导管的提高和拆除;导管的埋置深度应控制在2~6m。同时应经常测探孔内混凝土面的位置,即时调整导管埋深。 导管提高时应保持轴线竖直和位置居中,逐步提高。如导管法兰卡挂钢筋骨架,可转动导管,使其脱开钢筋骨架后,再移到钻孔中心。严禁使用钻机吊钩硬拔。 拆除导管动作要快,时间一般不宜超过15min。要防止螺栓、橡胶垫和工具等掉入孔中。要注意安全。已拆下的管节要立即清洗干净,堆放整齐。循环使用导管4~8次后应重新进行水密性实验。 在灌注过程中,当导管内混凝土不满,具有空气时,后续混凝土要渐渐灌入,不可整斗地灌入漏斗和导管,以免在导管内形成高压气囊,挤出管节间的橡皮垫,而使导管漏水。 当混凝土面升到钢筋骨架下端时,为防钢筋骨架被混凝土顶托上升,可采用以下措施:①尽量缩短混凝土总的灌注时间,防止顶层混凝土进入钢筋骨架时混凝土的流动性过小。②当混凝土面接近和初进入钢筋骨架时,应使导管底口处在钢筋笼底口3m以下和1m以上处,并慢慢灌注混凝土,以减小混凝土从导管底口出来后向上的冲击力;③当孔内混凝土进入钢筋骨架4m~5m以后,适当提高导管,减小导管埋置长度,以增长骨架在导管口以下的埋置深度,从而增长混凝土对钢筋骨架的握裹力。 混凝土灌注到接近设计标高时,要计算还需要的混凝土数量(计算时应将导管内及混凝土输送泵内的混凝土数量估计在内),告知拌和站按需要数拌制,以免导致浪费。 在灌注将近结束时,由于导管内混凝土柱高减小,超压力减少,而导管外的泥浆及所含渣土稠度增长,相对密度增大.如在这种情况下出现混凝土顶升困难时,可在孔内加水稀释泥浆,并掏出部分沉淀土,使灌注工作顺利进行。在拔出最后一段长导管时,拔管速度要慢,以防止桩顶沉淀的泥浆挤入导管下形成泥心。 由于耐久性混凝土粉煤灰掺量较大,粉煤灰也许上浮堆积在桩头,加灌高度应考虑此因素。为保证桩顶质量,在桩顶设计标高以上应加灌100cm以上,以便灌注结束后将此段混凝土清除。 在灌注混凝土时,每根桩应留取一到三组试件,对于桩长较长、桩径较大、浇筑时间很长时,根据规范规定增长。如换工作时,每工作班都应制取试件。试件应施加标准养护,强度测试后应填实验报告表。强度不合规定期,应及时提出报告,采用补救措施。 有关混凝土灌注情况,在灌注前应进行坍落度、含气量、入模温度等检测;在各灌注时间、混凝土面的深度、导管埋深、导管拆除以及发生的异常现象等,应指定专人进行记录。 4.9灌注砼测深方法 灌注水下砼时,应经常探测孔内混凝土面至孔口的深度,以控制导管埋深。如探测不准确,将导致埋深过浅,导管提漏,埋管过深拔不出或短桩事故。因此,在钻孔灌注桩中是一项非常重要的工作,一定要由具有高度责任心的人来操作。 目前测深多用重锤法,重锤的形状是锥形,底面直径不小于10cm,重量不小于5kg。用绳系锤吊入孔内,使之通过泥浆沉淀层而停留在砼表面(或表面下10-20厘米)根据测绳所示锤的沉入深度作为砼灌注深度。本方法完全凭探测者手中所提测锤在接触顶面以前与接触顶面以后不同重量的感觉而判别。测锤不能太轻,而测绳又不能太重,否则,探测者手感会不明显,在测深桩,测锤快接近桩顶面时,由于沉淀增长和泥浆变稠的因素,就容易发生误测。探测时必须要仔细,并以灌注砼的数量校对以防误测。 4.10泥浆清理 钻孔桩施工中,产生大量废弃的泥浆,为了保护本地的环境,这些废弃的泥浆,经泥浆分离器解决后,运往指定的废弃泥浆的堆放场地,并做妥善解决。 5质量检测 验对于桩长大于50米的钻孔桩,按设计规定在钢筋笼安装时预埋声测管,成桩后采用声波透射法进行检测。对于桩长少于50米的钻孔桩所有采用小应变检测。对质量有问题的桩,钻取桩身混凝土鉴定检查。 表1 钻孔桩钻孔允许偏差 序号 项 目 允许偏差(mm) 1 孔径 不小于设计孔径 2 孔深 摩擦桩 不小于设计孔深 柱桩 不小于设计孔深,并进入设计土层 3 孔位中心偏心 群桩 ≤50 4 倾斜度 ≤1% 5 浇筑混凝土前桩底沉渣厚度 摩擦桩 ≤200 柱桩 ≤50 表2 钻孔桩钢筋骨架允许偏差 序号 项 目 允许偏差(mm) 1 钢筋骨架在承台底以下长度 ±100 2 钢筋骨架外径 ±10 3 主钢筋间距 ±10 4 加强筋间距 ±20 5 箍筋间距或螺旋筋间距 ±20 6 钢筋骨架倾斜度 0.5% 7 骨架保护层厚度 ±20 8 骨架中心平面位置 20 9 骨架顶端高程 ±20 10 骨架底面高程 ±50
