施工技术交底新.doc

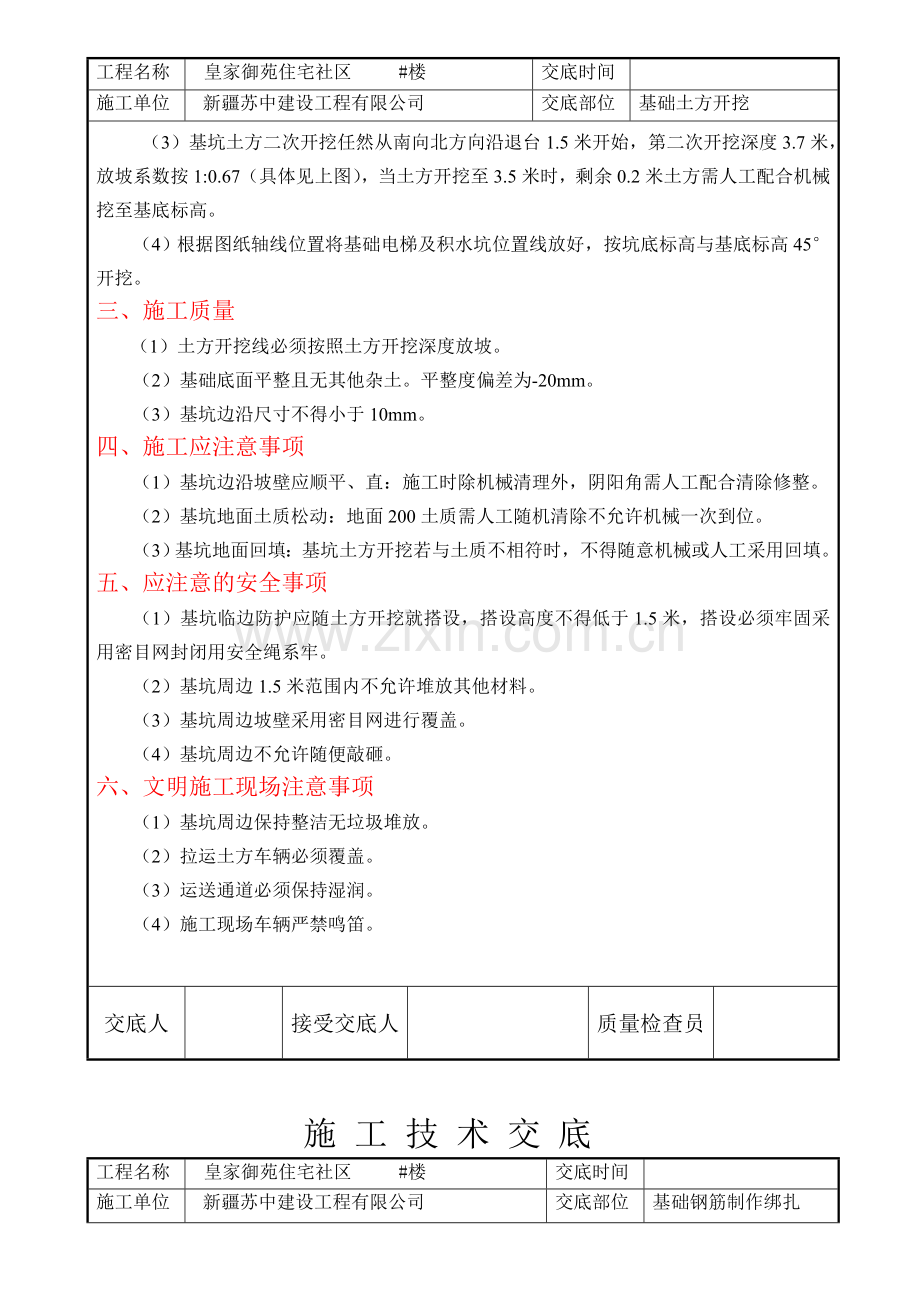

施 工 技 术 交 底工程名称皇家御苑住宅社区 #楼交底时间2023年4月15日施工单位新疆苏中建设工程有限公司交底部位基础土方开挖 交底内容：一、 施工准备 （1） 根据甲方给出楼号桩点，依据设计图纸轴线尺寸进行闭合。 （2） 根据甲方给出楼号高程，按照楼号设计尺寸位置进行自然地面土方标高测量。 （3） 根据图纸设计基底标高与自然地面标高，按土方开挖放坡规定（1:0.67）进 行开挖放线。将楼号桩点移至开挖线外1.5米处进行保护。 （4） 根据基底标高与自然地面标高算出土方开挖量，需要挖掘机一台，20吨自卸车4辆，工人6名，铁铲6把，水平仪1台，经纬仪1台，50米卷尺1把，施工线1把。 （5）施工道路畅通，夜间照明架设牢固二、 施工规定 （1）土方开挖顺序 先将地面垃圾拉运第一次开挖3.6米 按1:0.67系数放坡 第二层开挖3.7米 基坑放线 基坑土方开挖 人工清槽 （2）土方从南向北方向退台开挖，根据施工规定按第一台3.6米深0.67放坡退台挖出土方模型具体挖法见下图： 开挖第一次自然地面土方开挖第二次 退台基础底标高基坑土方 基坑开挖平面示意图 交底人接受交底人质量检查员 施 工 技 术 交 底工程名称皇家御苑住宅社区 #楼交底时间施工单位新疆苏中建设工程有限公司交底部位基础土方开挖 （3）基坑土方二次开挖任然从南向北方向沿退台1.5米开始，第二次开挖深度3.7米，放坡系数按1:0.67（具体见上图），当土方开挖至3.5米时，剩余0.2米土方需人工配合机械挖至基底标高。（4） 根据图纸轴线位置将基础电梯及积水坑位置线放好，按坑底标高与基底标高45开挖。三、 施工质量 （1）土方开挖线必须按照土方开挖深度放坡。（2）基础底面平整且无其他杂土。平整度偏差为-20mm。（3）基坑边沿尺寸不得小于10mm。四、施工应注意事项（1）基坑边沿坡壁应顺平、直：施工时除机械清理外，阴阳角需人工配合清除修整。（2）基坑地面土质松动：地面200土质需人工随机清除不允许机械一次到位。（3）基坑地面回填：基坑土方开挖若与土质不相符时，不得随意机械或人工采用回填。五、应注意的安全事项（1）基坑临边防护应随土方开挖就搭设，搭设高度不得低于1.5米，搭设必须牢固采用密目网封闭用安全绳系牢。（2）基坑周边1.5米范围内不允许堆放其他材料。（3）基坑周边坡壁采用密目网进行覆盖。（4）基坑周边不允许随便敲砸。 六、文明施工现场注意事项（1）基坑周边保持整洁无垃圾堆放。（2）拉运土方车辆必须覆盖。（3）运送通道必须保持湿润。（4）施工现场车辆严禁鸣笛。 交底人接受交底人质量检查员施 工 技 术 交 底工程名称皇家御苑住宅社区 #楼交底时间施工单位新疆苏中建设工程有限公司交底部位基础钢筋制作绑扎 交底内容 一、 施工准备 （1）人力：技术人员3名（项目2名、施工班组1名）钢筋绑扎工15名、钢筋运送摆放10名、塔吊司机1名、司索工1名、临时电工1名。 （2）机械：切断机2台、弯矩机1台、弯箍机1台、调直机1台、套丝机2台、对焊机1台。 （3）其他工具：榔头、扳手、钢筋钩、卷尺、石笔、施工线。 （4）材料：钢材6.5-16、12-32、R8-12；套筒18-32；22#绑扎丝、铁丝。二、 施工规定 （一）钢筋制作 （1）进场钢筋必须与材料提供的规格、数量、型号相同。 （2）进场钢筋提供资料必须齐全，并通过项目、监理验收合格。 （3）钢筋加工必须与图纸设计规格、型号相同。 （4）钢筋加工成品必须按规格、型号、数量、部位分类堆放并标记清楚。 （二）钢筋绑扎 （1）基础钢筋绑扎前基础防水施工完毕并通过验收。 （2）基础梁、柱、墙轴线拟定并轴相应的标记。 （3）根据基础梁、柱、墙轴线位置将基础底板钢筋间距暗东西、南北线分好。 （4）基础电梯井、集水坑具体形状尺寸标注明确。三、 施工技术规定 （一）钢筋制作 （1）根据钢筋下料单的规格、数量、型号进行配料，配料规定先长后短。 （2）通长原材料钢筋下料必须根根量尺。 （3）90、135材料弯钩必须满足构件混凝土钢筋锚固长度（不得短尺）。 （4）制作梁、柱箍筋时梁柱钢筋保护层尺寸以箍筋内径为准，箍筋方正，平直。 （5）梁、柱钢筋采用套管或气焊时、钢筋下料必须保证端头平直。 交底人接受交底人质量检查员施 工 技 术 交 底工程名称皇家御苑住宅社区 #楼交底时间施工单位新疆苏中建设工程有限公司交底部位基础钢筋制作绑扎 （二）钢筋绑扎 （1）基础钢筋布置摆放 电梯基坑东西方向底层钢筋 东西方向基础梁底筋东西方向筏板底筋 电梯基坑南北方向底层钢筋 南北方向基础梁底层钢筋 南北方向筏板底层钢筋 南北方向基础梁面层钢筋 南北方向筏板面层钢筋 东西方向基础梁面层钢筋 东西方向筏板面层钢筋 （2）底层钢筋间距按基础底面弹线绑扎，面层钢筋纵横方向按间距拉线绑扎，梁板纵横方向钢筋交叉必须满绑。 （3）墙身暗柱钢筋绑扎：按基础底面柱底标线用线锤吊至基础梁面采用相同类型柱箍进行定位，按图纸设计暗柱主筋规格、数量位置进行钢筋就位，暗柱在筏板范围内采用不少于2道同型号、规格的箍筋固定。墙体钢筋绑扎同墙身暗柱做法（筏板范围内墙身固定不得少于2道墙体型号相同的水平钢筋）。 （4）浇筑基础混凝土之前 在暗柱离混凝土标高上300位置设立一道固定柱主筋的卡具（卡具钢筋不小于10），墙体竖向钢筋间距在离混凝土标高上300处设立一道人字梯固定。四、钢筋绑扎质量规定 （1）筏板双向钢筋网片间距允许偏差-10。 （2）柱、墙水平间距允许偏差5。 （3）筏板、墙、柱钢筋保护层允许偏差5。 （4）基础、梁、柱截面允许偏差+8-5 。 （5）基础顶面标高+5-5。五、 钢筋绑扎安全规定 （1）钢筋制作厂机械运转必须正常，钢筋场地电缆敷设必须进行穿管覆盖。 （2）钢筋加工厂成品、非成品钢筋堆放要分类且必须整齐、高度不得高于1米，离操作安全距离变得小于1.5米操作平台区域必须保证场地平整、干净。 （3）钢筋运送摆放时要轻拿轻放，不得随意脱手或肩，并且注意施工周边人员走动。 （4）钢筋绑扎墙、柱时保证丝头必须朝内（以免刺伤人员） （5）塔吊吊装钢筋时注意钢筋长短分类，以免滑落伤人。交底人接受交底人质量检查员施 工 技 术 交 底工程名称皇家御苑 #楼交底时间施工单位新疆苏中建设工程有限公司交底部位基础钢筋制作绑扎（6）、进入钢筋加工厂和施工绑扎现场必须佩戴安全帽。（7）、进入施工现场不得穿拖鞋和高跟鞋。（8）、喝酒人员不得进入施工现场。六、文明施工现场规定（1）、钢筋加工厂材料堆放整齐，场地平整干净。（2）、钢筋绑扎区多余材料清理干净。（3）、基础周边不得堆放其他材料。基础东西方向钢筋布置摆放示意图墙柱钢筋基础固定示意图交底人接受交底人质量检查员施 工 技 术 交 底工程名称皇家御苑住宅社区 #楼交底时间施工单位新疆苏中建设工程有限公司交底部位基础防水交底内容： 一、施工准备 （1）、人力：大工8人，小工5人，技术员2人。 （2）、材料：1.2厚高分子自粘防水卷材4000，冷底油1吨。 （3）工具：人力车2辆，30KG滚子1个，5米卷尺2把，扫帚5把，刮板8个 裁割刀具5把。 二、施工条件 （1）、防水垫层混凝土浇筑完毕且已经项目、监理验收合格。 （2）、基础基坑阴阳角护角已施工完毕。 （3）、防水材料已报监理验收并按规定已经抽检合格。 三、施工技术规定 1、施工流程：基础地面清理-阴阳角附加层-第一层防水粘贴-第二层防水粘贴-检查验收。 （1）基础地面清理-垫层表面用扫帚将灰尘清扫，细小灰尘用吸尘器吸取干净，基础表面无坑洞、鼓包及尖锥物体且地面平整。 （2）附加层施工-基坑、基础砖胎膜阴阳角附加层粘贴，用裁割刀将防水卷材裁成500mm宽粘贴于阴阳角，每边宽度不得小于250mm。 （3）第一层防水卷材粘贴-根据图纸尺寸按卷材宽度在基础垫层表面分尺弹线，底层防水卷材粘贴采用冷底油，将冷底油顺弹线标记进行铺刮，铺刮长度以卷材长度为宜，待冷底油干透后再将防水卷材顺线粘铺，防水卷材铺直后采用滚子在防水卷材表面进行滚压，滚压次数不多少于4-5次（保证卷材边角与地面所有接触粘牢），卷材粘接搭接长度长边为100mm，短边为150mm，阴阳角卷材粘接时必须将卷材紧贴不得留空隙。 （4）第二层防水粘贴-在坑底边第一层防水卷材第一卷卷材中间为第一边进行错缝粘接，二层防水与一层防水错缝搭接粘接位置不得小于卷材宽度的1/3。同样采用滚子进行滚压，保证二层防水卷材与一层卷材粘接牢固且平整。 （5）防水粘接具体方法见下图： 交底人接受交底人质量检查员施工 技 术 交 底工程名称皇家御苑 楼交底时间施工单位新疆苏中建设工程有限公司交底部位基础防水 阴阳角卷材粘贴不得断开 附加层 第二层卷材 第一层卷材 附加层每边 250mm 卷材短边搭接（150mm)四、 质量规定 （1）阴阳角附加层卷材宽度不得小于250mm，粘贴要牢固无空鼓邹折。 （2）卷材搭接长度短边不得小于150mm，长边不得小于100mm上下两层卷材错开位置不得小于篇幅的1/3。 （3）卷材平面平整无空鼓、邹折。交底人接受交底人质量检查员施 工 技 术 交 底工程名称皇家御苑 楼交底时间施工单位新疆苏中建设工程有限公司交底部位基础混凝土交底内容：基础混凝土浇筑一、 材料准备基础筏板混凝土；C55抗渗混凝土P6-500立方，车库底面防水板混凝土C35-50立方、52米汽车泵一台。二、 人力准备 管理人员1名、混凝土工（振捣工2名、大工6名、小工6名）三、 工具准备 振动棒4根、刮杠3条、平板振动器一台、磨光机一台、铁抹子3把、施工线一卷，绝缘水鞋10双，绝缘手套3。四、 施工准备 （1）基础筏板、地下一层墙柱钢筋绑扎完毕，已经验收合格 （2）安装预埋完毕并验收合格 （3）基础模板安装完毕并验收合格 （4）基础筏板混凝土测温孔预埋到位 （5）基础混凝土标高控制线完毕 （6）基础不同混凝土分割加固完毕五、 施工技术规定 （1）基础混凝土浇筑部位等级规定 主楼基础筏板、基础梁、电梯基坑、集水坑及基础墙柱混凝土等级为C55抗渗P6 车库底面防水板、车库独立柱基混凝土为C35抗渗P6 （2）混凝土浇筑顺序 浇筑混凝土顺序按先高后低部位按先低后高的原则 进行 集水坑 电梯基坑 基础筏板 基础梁上翻 车库防水底板 车库独立柱基 （3）混凝土浇筑方式 混凝土一方面浇筑集水坑至坑底标高 混凝土浇筑电梯基坑底标高 混凝土浇筑电梯基坑侧壁至筏板底标高 筏板混凝土浇筑 基础梁上翻混凝土 车库底板混凝土 车库独立基础混凝土 交底人接受交底人质量检查员施 工 技 术 交 底工程名称皇家御苑 楼交底时间施工单位新疆苏中建设工程有限公司交底部位基础混凝土（4）混凝土浇筑示意图 车库独立基础混凝土 第五、车库防水板混凝土 第四、筏板混凝土 第三、基坑侧壁混凝土第二、电梯基坑底部混凝土 第一、集水坑底部混凝土 （5）混凝土浇筑环节 集水坑底部混凝土厚250mm可一次性浇筑完毕，电梯基坑底部混凝土厚900mm可一次性浇筑，电梯基坑侧壁混凝土厚1600mm按两次完毕，基础筏板厚900mm面积过大，采用分阶浇筑方法如下： 300mm 第三层 300mm 第二层 300mm 第一层 混凝土分阶梯浇筑必须连续浇筑（最大间隔时间不得超过1小时）交底人接受交底人质量检查员施 工 技 术 交 底工程名称皇家御苑 楼交底时间施工单位新疆苏中建设工程有限公司交底部位基础混凝土（6） 混凝土振捣钢筋混凝土振捣按间距不大于400进行振捣，分层混凝土浇筑上层混凝土与下层混凝土交接处振捣时，振动棒必须进一步下层混凝土50-80厚，振捣混凝土振动棒必须实行快放慢拔。六、 质量规定（1） 混凝土振捣必须密实无蜂窝、麻面、孔洞。（2） 混凝土表面平整度4mm（3） 基础梁截面尺寸+8-5（4） 基础墙柱轴线位移5七、 安全规定（1） 进入施工现场必须佩戴安全帽（2） 严禁施工人员酒后进入施工现场（3） 混凝土振捣手必须穿绝缘水鞋戴绝缘手套（4） 施工临时用电电源线路必须架立交底人接受交底人质量检查员 施 工 技 术 交 底工程名称皇家御苑 #楼交底时间施工单位新疆苏中建设工程有限公司交底部位基础模板安装交底内容：基础梁模板安装一、 材料准备模板200m2、木方2立方、钢管600米、扣件1000套、12#铁丝1卷、3CM铁钉1件二、 人力准备项目技术人员1人、木工班长1人、木工（大工）10人、小工5人三、 机具准备榔头、扳手、卷尺、施工线、经纬仪、水平仪四、 施工准备 1）、基础梁轴线已明确并以弹线。 2）、基础梁、筏板、墙柱钢筋绑扎完毕并已验收通过签字。 3）、基础预埋线管、套管完毕并已验收通过签字。 4）、模板安装材料已所有到位。五、 模板安装技术规定 1）、根据图纸规定基础梁模板安装高度为300mm、基础梁宽度为400-550mm。 2）、根据图纸设计规定，在每条梁的位置上做好梁高、宽、长标记。 3）、模板安装加固采用钢管扣件，具体加固方法如下： 4）、模板上下口必须保持统一水平高度。5）、电梯井、集水坑的模板必须保证筒壁垂直和对角线一致。6）、后浇带、不同混凝土相交处的加工采用内层钢丝网，外层采用模板加固。交底人接受交底人质量检查员施 工 技 术 交 底工程名称皇家御苑交底时间施工单位新疆苏中建设工程有限公司交底部位基础模板安装交底内容：基础梁模板安装基础梁加固方法六、质量规定 1）墙梁柱在同一条线时，检查必须采用拉通线方式进行轴线允许偏差为3mm。 2）梁高、宽截面尺寸允许偏差为5mm。 3）房间开间尺寸允许偏差为10mm。 4）墙 、梁、柱钢筋位移允许偏差5mm。七、安全、文明施工规定 1）、木工加工区严禁吸烟、且必须在现场配备灭火器材（干粉灭火器）。 2）、木工加工区电锯必须安装防护装置。3）、基坑周边搭设临时防护。4）、施工现场剩余材料清理。5）、浇筑混凝土必须搭设行走通道。交底人接受交底人质量检查员施 工 技 术 交 底工程名称皇家御苑 # 楼交底时间施工单位新疆苏中建设工程有限公司交底部位地下一层模板安装交底内容：地下一层墙、柱、梁、板模板安装一、材料准备模板1500m2,2.7-2.9米钢管700根，3-5米80根，6米30根，扣件1500个，油顶700个，步步紧400个，木方900根。二、人力准备木工20人，项目管理人员2名，班组负责人一名。三、施工准备 1、墙柱钢筋绑扎完毕，并经检查验收合格。 2、墙、柱、梁轴线及标高已标记准确。 3、施工材料已准备到位。四、模板安装技术规定 1、按给出的轴线将墙、柱、梁边500控制线弹好。 2、根据图纸按每道墙、梁净跨尺寸标注于控制线上。 3、根据图纸设计本层层高为3.27米，根据板厚配置墙、梁模板。 4、楼层标高线为-4.9米，地下一层模板标高为-2.93米。 5、梁、板支撑体系搭设采用钢管扣件和油顶，具体搭设方式如下图： 6、梁、板、墙配模方式如下图： 7、电梯井道配模加固方式如下图： 8、楼梯间及外围墙面配模加固方式如下图： 9、墙体模板加固方式：每道墙体中部必须采用斜撑加固，加固高度地面上1.4米，加固间距不得大于1.2米。交底人接受交底人 质量检查员施 工 技 术 交 底工程名称皇家御苑 #楼交底时间施工单位新疆苏中建设工程有限公司交底部位地下一层模板安装2001700900-1000、900-1000平板支撑示意图：规定1、立杆距离墙或梁边间距不大于400mm。2、立杆与立杆间距不大于1000mm。3、立杆底部必须有垫块（不小于100*100）。4、支撑扫地杆距离地面不大于200mm。5、扫地杆距离二道水平杆间距不大于1700mm。6、房间平板支撑体系剪刀撑（竖向）不少于三道。7、扫地杆和水平杆不得少于隔一进行连接。8、油顶顶丝外露不得超过250mm（油顶严禁倒用）。交底人接受交底人 质量检查员施 工 技 术 交 底工程名称皇家御苑 #楼交底时间施工单位新疆苏中建设工程有限公司交底部位地下一层模板安装 梁配模示意图规定：1、梁底支撑钢管立杆间距不大于900mm。且立杆上水平杆不得少于三道。2、梁侧模板配模规定包底加固采用步步紧间距不得大于600mm。3、当梁腹高大于450mm时加固必须采用对拉螺栓。交底人接受交底人 质量检查员施 工 技 术 交 底工程名称皇家御苑 #楼交底时间施工单位新疆苏中建设工程有限公司交底部位 平板配模示意图规定：1、墙或梁与板交接处必须采用木方连接。2、模板与模板相交处采用50木方连接。3、板面配模大模在外，小模在内。4、板面底棱采用50方管间距不大于300mm。5、模板与模板相交处必须采用黄胶带粘接（保证板面不漏浆）墙板配模示意图规定：1、墙面模板厚度规定一致。2、墙面模板下口必须采用板条封堵严密。3、墙面模板连接采用板条连接，阴阳角采用50方木连接形成90。4、墙面模板配模小模板在阴角形成90。施 工 技 术 交 底工程名称皇家御苑 #楼交底时间施工单位新疆苏中建设工程有限公司交底部位地下一层模板安装 对拉螺栓剪刀撑楼梯间墙面模板配模规定：1、墙面模板上口必须与楼层板面混凝土齐平。2、墙面模板下口必须下落至下层混凝土面以下150-200mm，采用对拉螺栓紧固底层。3、楼梯间必须采用钢管扣件地上双层口字型剪刀撑。4、墙面模板下口与原混凝土交接处采用双面胶进行粘接，保证墙面无混凝土砂浆。五、质量规定：1、墙、梁轴线允许偏差为4mm。2、墙面垂直度允许偏差为4mm。3、墙面平整度允许偏差为4mm。4、板面高差允许偏差0.5mm。5、相邻两板高差允许偏差为2mm。6、门窗洞口高、宽尺寸允许偏差为8mm。六、安全注意事项1、进入施工现场必须佩戴安全帽。2、进入施工现场不允许穿短袖衣服或短裤、拖鞋、高跟鞋。3、严禁喝酒人员进入施工现场。1、电梯井道施工必须搭设操作平台。2、模板安装高度超过2米时必须搭设操作平台且必须佩戴安全带。3、模板外缘加固不得与安全脚手架连接。交底人接受交底人 质量检查员施 工 技 术 交 底工程名称皇家御苑 #楼交底时间施工单位新疆苏中建设工程有限公司交底部位地下一层钢筋绑扎交底内容：地下一层墙、柱、梁板钢筋绑扎一、 材料准备HPB300(8-14)、HRB500E（12-25）二、 人员准备管理人员2名、钢筋工15名三、 施工准备 （1）、墙柱轴线已放好，并表识清楚。 （2）、墙柱钢筋间距调整到位。 （3）、钢筋表面混凝土浆清理干净。 （4）、各种规格钢筋已加工完毕。 （5）、钢筋绑扎操作平台已安装单位。四、施工技术规定 （1）、柱钢筋绑扎：本工程柱竖向钢筋12-16连接采用氧气压力焊，18-25采用直螺纹连接。柱箍筋按图纸设计规定为8-14，间距为100-200，箍筋绑扎前必须在柱竖向钢筋上面用石笔划好间距，按划好的记号进行套箍绑扎。 （2）、墙面钢筋绑扎：本工程墙竖向钢筋HPB300，8-14，水平钢筋HPB300，8-10，间距为150-200，墙面钢筋绑扎前在墙两端柱角钢筋上面按图纸设计规定间距进行划线，绑扎时先在墙底50处，墙中、墙顶各绑一道水平钢筋，然后按墙面竖向钢筋间距绑扎竖向钢筋，最后在按水平间距绑扎水平钢筋。 交底人接受交底人 质量检查员施 工 技 术 交 底工程名称皇家御苑 #楼交底时间施工单位新疆苏中建设工程有限公司交底部位地下一层钢筋 交底内容：地下一层钢筋绑扎（3）、梁钢筋绑扎：本工程外围梁均为上翻梁，梁受力钢筋均采用直锚，绑扎时注意梁钢筋锚固长度保证梁两端长度一致，且上翻梁高度为730mm,1030mm两种，上翻梁腹需设立抗震钢筋间距不大于200mm。板面梁与墙交接的位置梁箍筋可相应缩小。保证梁主筋绑扎到位。（4）、板面钢筋绑扎：绑扎板面钢筋前必须先按图纸设计规定间距在板面弹线，然后按弹线间距布置钢筋，绑扎钢筋时注意板面钢筋在墙、梁的支座长度满足规范规定。板负筋绑扎时必须在负筋弯折处绑扎一道水平钢筋，以满足负筋的整体性。（5）、墙面竖向钢筋的加固：本工程墙面竖向钢筋均采用HPB300圆钢，竖向钢筋绑扎均采用搭接绑扎容易导致混凝土浇筑时下滑，故在板面钢筋绑扎完毕后必须在墙面钢筋顶部用20的四级钢筋穿在圆钢的弯折弯折，并将20钢筋绑扎在柱的主筋上。五、质量规定（1）、墙柱钢筋轴线允许偏差为5mm。（2）、墙柱钢筋网眼尺寸允许偏差为10mm。（3）、墙柱、梁、板保护层厚度允许偏差为5mm。（4）、墙、柱、板、梁锚固长度允许偏差为15mm。（5）、梁、柱、墙钢筋弯折长度允许偏差为10mm。 交底人接受交底人 质量检查员施 工 技 术 交 底工程名称皇家御苑 #楼交底时间施工单位新疆苏中建设工程有限公司交底部位地下一层钢筋 交底内容：地下一层钢筋绑扎 六、安全规定 （1）、绑扎墙柱钢筋时超过2米高度必须采用钢筋绑扎专用钢梯。 （2）、倒运钢筋时注意周边施工人员，以防钢筋碰伤人。 （3）、绑扎墙柱梁钢筋时，将绑扎丝头朝内，以防刺伤其他施工人员。 （4）、进入施工现场必须佩戴安全帽，在超过2米时必须佩戴安全带。 （5）、喝酒人员严禁进入施工现场。 （6）、进入施工现场不允许穿短袖或短裤以及高跟鞋。五、质量规定 交底人接受交底人 质量检查员施 工 技 术 交 底（第1页）工程名称皇家御苑 #楼交底时间2023年 月 日施工单位新疆苏中建设工程有限公司交底部位 二十一层至二十九层模板交底内容：二十一至二十九层模板安装 一、材料准备模板1400m2, 2.5-2.7米钢管700根，3-5米80根，6米30根，扣件1500个，油顶700个，步步紧400个，木方900根。二、人力准备木工20人，项目管理人员2名，班组负责人一名。三、施工准备 1、墙柱钢筋绑扎完毕，并经检查验收合格。 2、墙、柱、梁轴线及标高已标记准确。 3、施工材料已准备到位。四、模板安装技术规定 1、按给出的轴线将墙、柱、梁边200控制线弹好。 2、根据图纸按每道墙、梁净跨尺寸标注于控制线上。 3、根据图纸设计本层层高为3米，根据板厚配置墙、梁模板（板厚为100-130mm）。 4、楼层标高线为建筑+50cm，13-20层标高线距混凝土顶标高为2.37米。 5、梁、板支撑体系搭设采用钢管扣件和油顶，具体搭设方式如下图： 6、梁、板、墙配模方式如下图： 7、电梯井道配模加固方式如下图： 8、楼梯间及外围墙面配模加固方式如下图： 9、墙体模板加固方式：每道墙体中部必须采用斜撑加固，加固高度地面上1.4米，加固间距不得大于1.2米。 10、凸窗板配模方式如下：施 工 技 术 交 底（第2页）工程名称皇家御苑 #楼交底时间2023年 月 日施工单位新疆苏中建设工程有限公司交底部位 二十一层至二十九层模板交底内容：二十一层至二十九层模板安装 2001700立杆间距（900-1000）、 平板支撑示意图：规定1、立杆距离墙或梁边间距不大于400mm。2、立杆与立杆间距不大于1000mm。3、立杆底部必须有垫块（不小于100*100）。4、支撑扫地杆距离地面不大于200mm。5、扫地杆距离二道水平杆间距不大于1700mm。6、房间平板支撑体系剪刀撑（竖向）不少于三道。7、扫地杆和水平杆不得少于隔一进行连接。8、油顶顶丝外露不得超过250mm（油顶严禁倒用）。施 工 技 术 交 底（第3页）工程名称皇家御苑 #楼交底时间2023年 月 日施工单位新疆苏中建设工程有限公司交底部位 二十一层至二十九层模板 对拉螺栓步步紧板面 梁配模示意图规定：1、梁底支撑钢管立杆间距不大于900mm。且立杆上水平杆不得少于三道。2、梁侧模板配模规定包底，加固采用步步紧间距不得大于600mm。3、当梁腹高大于450mm时加固必须采用对拉螺栓。平板配模示意图规定：1、墙或梁与板交接处必须采用木方连接。2、模板与模板相交处采用50木方连接。3、板面配模大模在外，小模在内。4、板面底棱采用50方管间距不大于300mm。5、模板与模板相交处必须采用黄胶带粘接（保证板面不漏浆）12345施 工 技 术 交 底（第4页）工程名称皇家御苑 #楼交底时间2023年 月 日施工单位新疆苏中建设工程有限公司交底部位 二十一层至二十九层模板 墙板配模示意图规定：1、墙面模板厚度规定一致。2、墙面模板下口必须采用板条封堵严密。3、墙面模板连接采用板条连接（或方木厚度同方管），阴阳角采用50方木连接形成90。4、墙面模板配模小模板在阴角形成90。5、每次模板拼装时必须将板面混凝土浆清理干净。6、在安装墙模前墙体定位钢筋植筋时避开电线预埋管。对拉螺栓剪刀撑粘贴双面胶带施工技术交底 （第6页）工程名称皇家御苑 #楼交底时间2023年 月 日施工单位新疆苏中建设工程有限公司交底部位 二十一层至二十九层模板对拉螺栓剪刀撑粘贴双面胶带楼梯间墙面模板配模规定：1、墙面模板上口必须与楼层板面混凝土齐平。2、墙面模板下口必须下落至下层混凝土面以下150-200mm，采用对拉螺栓紧固底层。3、楼梯间必须采用钢管扣件地上双层口字型剪刀撑。4、墙面模板下口与原混凝土交接处采用双面胶进行粘接，保证墙面无混凝土砂浆。五、质量规定：1、墙、梁轴线允许偏差为4mm。2、墙面垂直度允许偏差为4mm。3、墙面平整度允许偏差为4mm。4、板面高差允许偏差5mm。5、相邻两板高差允许偏差为2mm。6、门窗洞口高、宽尺寸允许偏差为8mm。六、安全注意事项1、进入施工现场必须佩戴安全帽。2、进入施工现场不允许穿短袖衣服或短裤、拖鞋、高跟鞋。3、严禁喝酒人员进入施工现场。1、电梯井道施工必须搭设操作平台。2、模板安装高度超过2米时必须搭设操作平台且必须佩戴安全带。3、模板外缘加固不得与安全脚手架连接。交底人接受交底人 质量检查员施工技术交底（第5页）工程名称皇家御苑 #楼交底时间2023年 月 日施工单位新疆苏中建设工程有限公司交底部位 二十一层至二十九层模板 凸窗挑板支撑示意图：1）凸窗挑板外端按设计标高提高10mm。2）凸窗支撑不允许与外架连接，凸窗上下尺寸、轴线必须保持一致。3）凸窗模板拆除时必须满足混凝土强度达成100%。室内门洞顶标高与主体梁底标高在150mm以内时，在主体模板安装时将门窗过梁一并和主体混凝土一起浇筑。施 工 技 术 交 底（第1页）工程名称皇家御苑 #楼交底时间2023年 月 日施工单位新疆苏中建设工程有限公司交底部位 二十一层至二十九层钢筋 交底内容：21层至29层钢筋绑扎材料准备：GBZ）柱竖向钢筋为四级14-18,重量为2.5吨，柱箍筋为圆8-10，间距100-150，重量为2.4吨，1、2、7、12、17、18轴墙体竖向钢筋为圆10，间距为100，重量为1.1吨，其他墙体竖向钢筋为圆8间距为200，重量为0.5吨，墙体水平钢筋为圆8-10，重量为1.5吨，板面钢筋为冷扎8-10,和四级12重量为5.6吨，板面墙体加筋为四级14每道3根，梁钢筋为四级14-22重量为2.4吨，箍筋为圆8-12，间距为75-200，重量为0.8吨。构造设立按外墙4根12，内墙为4根10，箍筋为圆6间距为150-250.一、 人员准备管理人员2名（项目1名、施工班组1名）、钢筋工15名二、 施工准备 （1）、墙柱轴线已放好，并标记清楚。 （2）、墙柱钢筋间距调整到位。 （3）、钢筋表面混凝土浆清理干净。 （4）、各种规格钢筋已加工完毕。 （5）、钢筋绑扎操作平台已安装到位。四、施工技术规定 （1）、柱钢筋绑扎：本工程柱竖向钢筋14-16连接采用氧气压力焊，18采用直螺纹连接。柱箍筋按图纸设计规定为8-10，间距为100-150，箍筋绑扎前必须在柱竖向钢筋上面用石笔划好间距，按划好的记号进行套箍绑扎。（2）、墙面钢筋绑扎：本工程墙竖向钢筋HPB300，8-10间距100-200，水平钢筋HPB300，8-10，间距为100-200，墙面钢筋绑扎前在墙两端柱角钢筋上面按图纸设计规定间距进行划线，绑扎时先在墙底50处，墙中、墙顶各绑一道水平钢筋，然后按墙面竖向钢筋间距绑扎竖向钢筋，最后在按水平间距绑扎水平钢筋。 施工技术交底（第2页）工程名称皇家御苑 #楼交底时间2023年 月 日施工单位新疆苏中建设工程有限公司交底部位二十一层至二十九层钢筋（3）、梁钢筋绑扎：本工程外围梁均为上翻梁，梁受力钢筋均采用直锚，绑扎时注意梁钢筋锚固长度保证梁两端长度一致，且上翻梁高度为730mm,1030mm，1630mm三种，上翻梁腹需设立水平钢筋间距不大于200mm。板面梁与墙交接的位置梁箍筋可相应缩小。保证梁主筋绑扎到位。（4）、板面钢筋绑扎：绑扎板
