高层住宅防水技术交底.doc

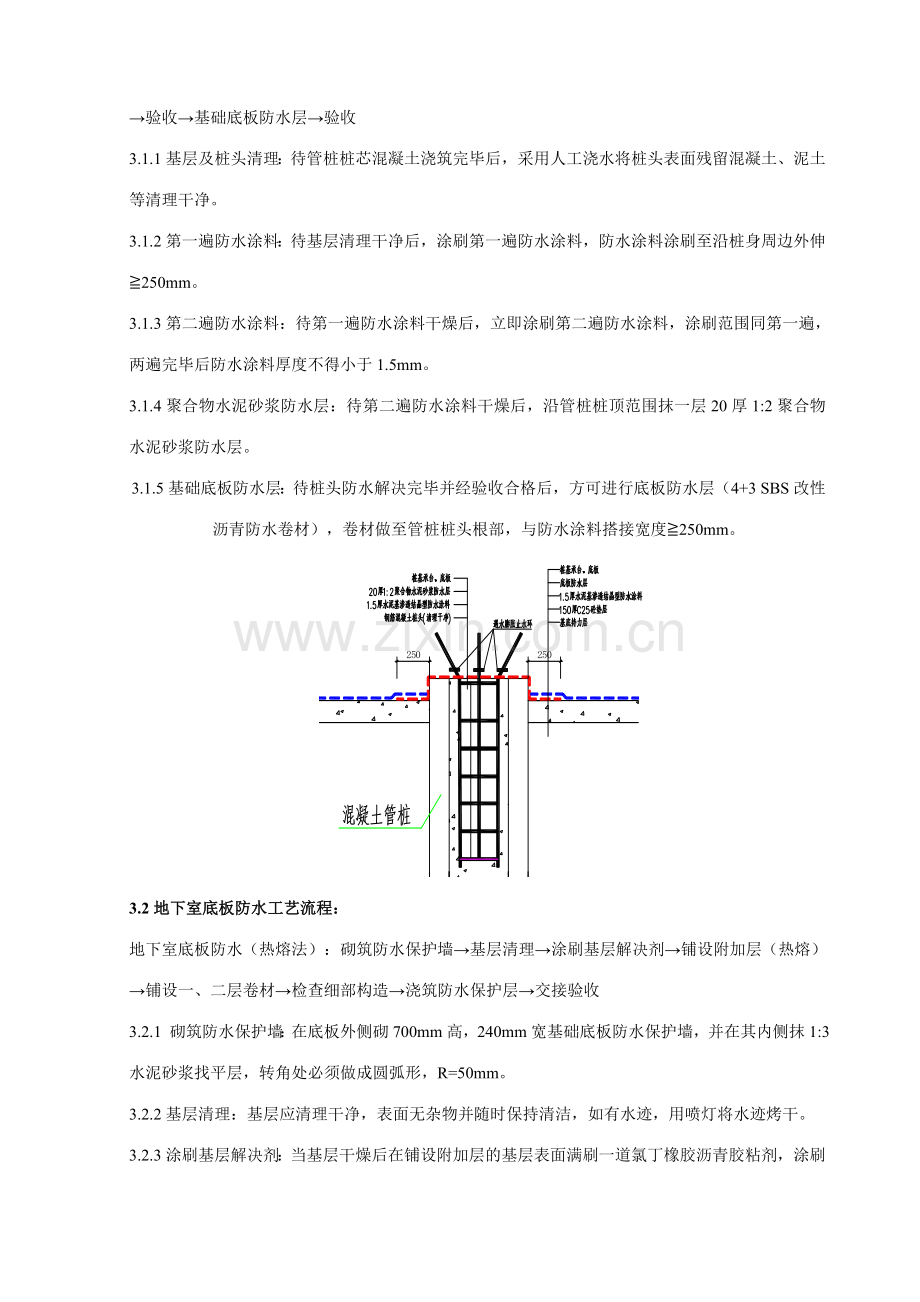

一、施工准备平屋面两道3厚SBS聚酯胎国标型柔性防水卷材，坡屋面一道4厚SBS聚酯胎国标型柔性防水卷材1.1 重要材料：混凝土结构自防水（抗渗等级P8）、SBS改性沥青防水卷材（4mm、3mm）、SBS改性沥青耐根穿刺防水卷材（4mm）、遇水膨胀止水环、钢板止水带（300mm*3mm）、止水螺杆、水泥基渗透结晶型防水涂料、1:2聚合物水泥砂浆、氯丁橡胶沥青胶粘剂。1.2 重要机具：平铲、钢丝刷、扫帚、剪刀、滚刷、汽油喷灯、压辊等机具。1.3各部位防水做法如下：序号施工部位防水做法1防水底板、地下室外墙4+3厚SBS聚酯胎国标型柔性防水卷材2管桩桩头1.5mm厚水泥基渗透结晶型防水涂料+20厚聚合物水泥砂浆防水层3厨卫间、开敞阳台1.5厚JS-11涂料防水层4露台两道3厚SBS改性沥青防水卷材（聚酯胎体国标型）5后浇带处施工缝300mm*3mm止水钢板6屋面平屋面两道3厚SBS聚酯胎国标型柔性防水卷材，坡屋面一道4厚SBS聚酯胎国标型柔性防水卷材二、作业条件2.1 重要材料进场验收合格；经工长允许后方可进行防水卷材的施工。2.2 基层表面残留的灰浆硬块及突出部分清除干净，不得有空鼓、开裂、起砂、起皮和脱皮等现象。2.3 基层表面清洁干燥（含水率小于9%）并平整牢固，阴阳角处应做成圆弧角，半径50mm。基层表面干燥限度的检测方法：用一平方米卷材平坦的放置在基层的表面上，静置4小时后无水印即可。2.4 防水卷材，基层解决剂等施工物品应单独存放，妥善保管。2.5 防水卷材进场后，要竖向堆放，防止日晒，由专职工长负责检查。2.6 雨天与四级以上大风天气时不得施工。三、 操作工艺3.1桩头防水施工工艺流程：施工工艺流程：基层及桩头清理涂刷第一遍水泥基渗透结晶型防水涂料涂刷第二遍水泥基渗透结晶型防水涂料抹20厚1:2聚合物水泥砂浆防水层管桩桩芯钢筋笼主筋满挂遇水膨胀止水环验收基础底板防水层验收3.1.1基层及桩头清理：待管桩桩芯混凝土浇筑完毕后，采用人工浇水将桩头表面残留混凝土、泥土等清理干净。3.1.2第一遍防水涂料：待基层清理干净后，涂刷第一遍防水涂料，防水涂料涂刷至沿桩身周边外伸250mm。3.1.3第二遍防水涂料：待第一遍防水涂料干燥后，立即涂刷第二遍防水涂料，涂刷范围同第一遍，两遍完毕后防水涂料厚度不得小于1.5mm。3.1.4聚合物水泥砂浆防水层：待第二遍防水涂料干燥后，沿管桩桩顶范围抹一层20厚1:2聚合物水泥砂浆防水层。3.1.5基础底板防水层：待桩头防水解决完毕并经验收合格后，方可进行底板防水层（4+3 SBS改性沥青防水卷材），卷材做至管桩桩头根部，与防水涂料搭接宽度250mm。3.2地下室底板防水工艺流程：地下室底板防水（热熔法）：砌筑防水保护墙基层清理涂刷基层解决剂铺设附加层（热熔）铺设一、二层卷材检查细部构造浇筑防水保护层交接验收3.2.1 砌筑防水保护墙：在底板外侧砌700mm高，240mm宽基础底板防水保护墙，并在其内侧抹1:3水泥砂浆找平层，转角处必须做成圆弧形，R=50mm。3.2.2基层清理：基层应清理干净，表面无杂物并随时保持清洁，如有水迹，用喷灯将水迹烤干。3.2.3涂刷基层解决剂：当基层干燥后在铺设附加层的基层表面满刷一道氯丁橡胶沥青胶粘剂，涂刷应均匀、不透底；阴阳角、防水保护墙立面及顶面等细部均应满涂不留死角；待表面干燥后方可铺贴卷材。3.2.4铺贴附加层(热熔法)：阴阳角处需做成圆弧；在转角、阴阳角等特殊部位，增贴1层SBS卷材，宽度为500mm(伸过拐角各250mm)。3.2.5铺设卷材：先铺集水坑底及坡面，后沿南北方向自北向南铺贴。铺贴时，将卷好的卷材从一端头比齐开始铺设，下层卷材采用空铺法，上层卷材采用热熔法铺贴；防水卷材铺设，长边搭接长度为10cm，短边搭接长度为15cm；立面与平面的转角处，卷材的接缝应留在平面上，距立面为600mm。第一层卷材铺贴完毕经检查合格后即可铺贴第二层卷材，规定上下卷材的接缝必须错开500mm宽且两层卷材不得互相垂直铺贴，操作工艺同第一层。卷材末端收头处用橡胶沥青嵌缝膏嵌固填实。3.2.6 地下室底板部位细部构造做法：a、基础底板集水坑处附加层细部构造图见图1，附加层宽度为500mm，各拐过拐角250mm。图1：基础底板集水坑处附加层细部构造图b、地下室底板后浇带处防水细部构造做法见图2。后浇带处预埋钢板止水带，止水带规格300mm3mm，止水带接头满焊。图2：地下室底板后浇带处细部构造做法 c、地下室底板防水保护墙处细部构造见图3，从底面折向立面的卷材与永久性保护墙的接触部位，采用空铺法，保护墙顶部暂时砌筑砌体保护卷材。图3：地下室底板防水保护墙处细部构造做法3.2.7浇筑防水保护层：地下室底板平面上浇筑C20细石混凝土（商品混凝土）厚50mm，浇筑保护层自北向南分流水段浇筑，规定表面平整，压光。3.2.8检查验收：在做完基层解决、防水细部构造、卷材铺设、保护层等工序后应进行自检，在自检合格的基础上由专职质检员进行检查后上报监理进行检查批验收及隐检后方可进行下道工序。3.3地下室墙体防水工艺流程：地下室墙体防水（热熔法）：墙体基层清理涂刷基层解决剂铺设附加层铺设墙体防水卷材（及热熔封边）检查细部构造设立防水保护层交接验收3.3.1地下室外墙处对拉螺栓杆件切除进墙2cm（先拆除橡胶垫），抹防锈漆，用1:2防水砂浆抹平整，然后将墙体基层清理干净，规定表面洁净、无灰渣等杂物。3.3.2涂刷基层解决剂同底板，规定由上至下涂刷均匀，表面不得有麻点、漏刷的现象。3.3.3铺设附加层：外墙后浇带处2800mm宽；墙体转角处50cm宽。3.3.4铺设墙体防水卷材（2层SBS）：由下及上，从北至南依次铺设防水卷材；从保护墙顶部把卷材揭开，将防水卷材清理干净，如有局部破损及时修补，并附加卷材500mm宽；铺设卷材时墙体立面与底板平面两面交接处应错开搭接；先贴转角后贴大面，避免在阴阳角处接头和接头部位集中；每次对搭接处都应及时清理干净；卷材搭接错缝500mm(见图4)。 图4：墙体立面错缝（搭接图）3.3.5墙体防水保护层细部构造做法：a、地下室外墙施工缝细部做法见图5。墙体水平施工缝处将钢板止水带放于墙体中部并与墙体中部的附加钢筋焊接牢固。墙体竖向施工缝（后浇带处）预埋钢板止水带300mm3mm；钢板止水带接头满焊牢固。图5：地下室外墙水平及竖向施工缝做法b、对于穿外墙管道的解决：入户管穿外墙时应预先留置刚性防水套环，翼环与套管满焊密实，具体细部做法见图6。 图6：穿外墙管道处细部做法c、对地下室外墙对拉螺栓的解决措施：对拉螺栓加止水环撑头。所有钢筋与钢丝不得直接接触模板，必须加垫块；具体做法见图7。图7：地下室外墙穿墙止水螺杆节点图d、地下室底板及外墙处后浇带要等待60天后浇筑，应在后浇带处增长防水附加层具体做法见图8。图8：地下室外墙后浇带附加层尺寸图处e、地下室外墙防水卷材甩茬和接茬具体方法见图9、10。图9：地下室外墙防水卷材甩茬尺寸图10：地下室外墙防水接头做法f外墙防水卷材做至室外地坪上500mm处收头做法：3.3.6墙体防水保护层：采用30mm厚聚苯板保护，用粘结剂与卷材粘结牢固，铺设时板缝错开500mm，规定粘结牢固，结合紧密，厚度均匀一致。3.3.7检查验收：在做完基层解决、防水细部构造、卷材铺设、保护层等工序后应进行自检，在自检合格的基础上由专职质检员进行检查后上报监理进行检查批验收及隐检后方可进行下道工序。3.4露台防水工艺流程（热熔法）：基层清理涂刷基层解决剂铺设附加层（热熔）铺设一、二层卷材做防水保护层交接验收3.4.1基层清理：基层应清理干净，表面无杂物并随时保持清洁，如有水迹，用喷灯将水迹烤干。3.4.2涂刷基层解决剂：当基层干燥后在铺设附加层的基层表面满刷一道氯丁橡胶沥青胶粘剂，涂刷应均匀、不透底；阴阳角、立面及顶面等细部均应满涂不留死角；待表面干燥后方可铺贴卷材。3.4.3铺贴附加层(热熔法)：阴阳角处需做成圆弧；在转角、阴阳角等特殊部位，增贴1层SBS卷材，宽度为500mm(伸过拐角各250mm)。3.4.4铺设卷材：铺贴时，将卷好的卷材从一端头比齐开始铺设，下层卷材采用空铺法，上层卷材采用热熔法铺贴；卷材由平面铺贴至立面时在立面上上卷不小于300mm；防水卷材铺设，长边搭接长度为10cm，短边搭接长度为10cm。第一层卷材铺贴完毕经检查合格后即可铺贴第二层卷材，规定上下卷材的接缝必须错开500mm宽且两层卷材不得互相垂直铺贴，操作工艺同第一层。卷材末端收头处用橡胶沥青嵌缝膏嵌固填实。3.4.5防水保护层：防水层铺设完毕后先做隔离层（200g/m2聚酯无纺布）一道，然后抹25厚1:3干硬性水泥砂浆。3.4.6检查验收：在做完基层解决、卷材铺设、保护层等工序后应进行自检，在自检合格的基础上由专职质检员进行检查后上报监理进行检查批验收及隐检后方可进行下道工序。3.5厨卫间、开敞阳台防水工艺流程（防水涂料）：基层清理涂刷基层解决剂涂刷涂料附加层涂刷第一遍防水涂料涂刷第二遍防水涂料做防水保护层交接验收3.5.1基层清理：基层应清理干净，表面无杂物并随时保持清洁，如有水迹，用喷灯将水迹烤干。3.5.2涂刷基层解决剂：当基层干燥后在铺设附加层的基层表面满刷一道氯丁橡胶沥青胶粘剂，涂刷应均匀、不透底；阴阳角、立面等细部均应满涂不留死角；待表面干燥后方可涂刷防水涂料。3.5.3涂刷涂料附加层：阴阳角处需做成圆弧；在转角、阴阳角等特殊部位，涂刷1层防水涂料，宽度为500mm(伸过拐角各250mm)。3.5.4涂刷涂料：涂刷分两遍完毕，厚度不小于1.5mm。由平面涂刷至立面时，厨卫间涂料涂刷至立面不小于1.8m，开敞阳台不小于300mm，。3.5.5做防水保护层：涂料涂刷完毕后，厨卫间防水保护层为30厚1:3干硬性水泥砂浆，开敞阳台为20厚1:3干硬性水泥砂浆。3.5.6检查验收：在做完基层解决、涂料涂刷、保护层等工序后应进行自检，在自检合格的基础上由专职质检员进行检查后上报监理进行检查批验收及隐检后方可进行下道工序。3.6屋面防水施工工艺流程：基层表面清理 涂刷基层解决剂 铺贴卷材附加层 铺贴防水卷材 卷材封边检查细部构造设立防水保护层交接验收。3.6.1基层清理：施工前将基层表面浮浆、尘土、杂物清理干净。3.6.2涂刷基层解决剂：涂刷要薄而均匀，不得有空白、麻点、气泡。出屋面管道处、设备基础等处规定满涂到顶，屋面墙面涂刷至泛水高度。3.6.3铺贴卷材附加层：在基层与突出屋面结构（女儿墙、出屋面风道、管道等）的交接处和基层的转角处，规定铺设附加层。屋面及山墙处附加层平面及立面附加层铺设宽度为立面250mm，平面250mm。3.6.4铺贴防水卷材：A、卷材铺贴应采用“先高后低、先远后近”的施工顺序，先铺离上料地点较远的部位，后铺较近部位。同一标高屋面的防水卷材自屋面最低的雨落口处开始，往标高较高处顺序铺贴防水卷材。上下层卷材不得互相垂直铺贴，同一层卷材以排水方向及节约材料为原则，统一沿东西方向进行铺贴。B、起始端卷材的铺贴，将卷材置于起始位置，对好长、短方向搭接缝，滚展卷材1000mm左右，掀开以展开的部份，开始喷枪点火，喷枪头与卷材保持100mm距离与其层呈3045角，将火焰对准卷材与基层交接处，同时加热卷材底面热熔胶面和基层，至热熔胶呈现出黑色光泽、发亮至稍有微泡出现，慢慢放下卷材平铺于基层，然后进行排气辊压使卷材与基层粘结牢固。当起始端铺贴至剩下300mm左右长度时，将其翻放在隔热板上，用火焰加热余下起始端基层后，再加热卷材起始端余下部分，然后将其粘贴于基层。卷材加热端部图C、滚铺：卷材起始端铺贴完毕后即刻进行大面积滚铺。持枪人位于卷材滚铺的前方，按上述方法同时加热卷材和基层。推滚卷材人蹲在已铺好的卷材起始端上面，等卷材充足加热后缓缓推压卷材，并随时注意卷材的平整顺直和搭接缝宽度。其后紧跟一人用棉纱团等从中间向两边抹压卷材，赶出气泡，并用刮刀将溢出的热熔胶刮压接边缝。另一人用压辊压实卷材，使之与基层粘贴密实。D、搭接缝施工，由持枪人手持烫板（隔火板）柄，将烫板沿搭接粉线后退，喷枪火焰随烫板移动，喷枪应离开卷材100mm，贴靠烫板。移动速度以刚好熔去隔离纸为宜。热熔封边过程中规定趁热使两者粘结牢固，规定边沿挤出沥青为度。SBS卷材搭接平面不小于100mm，立面不小于150mm，叠层铺贴，上下层两幅卷材的搭接缝也应错开1/3幅宽。E、铺贴卷材时，火焰加热器加热卷材应均匀，不得过份加热或烧穿卷材。3.6.5卷材封边：采用金属压条钉压，并应用密封材料封严。3.6.6细部构造做法：A、 泛水防水附加层在平面上的长度不小于250mm。B、凸出屋面的管道接口解决防水附加层在平面上的长度不小于250mm。C、水落口解决D、高低跨变形缝E、屋面出入口F、瓦屋面檐沟G、屋面瓦烟筒H、天沟I、屋脊防水附加层宽度不小于500mm，进一步坡屋面两侧不小于250mm。3.6.7做防水保护层：平屋面保护层为20厚1:2.5水泥砂浆、40厚C20防水细石混凝土，坡屋面为挤塑聚苯板和细石混凝土。3.6.8检查验收：在做完基层解决、防水细部构造、卷材铺设、保护层等工序后应进行自检，在自检合格的基础上由专职质检员进行检查后上报监理进行检查批验收及隐检后方可进行下道工序。四、施工质量规定A、混凝土表面必须清理干净；不得留有碎石、砂粒等杂物。B、涂刷基层解决剂必须满涂不得漏掉；规定涂刷均匀；不得有透底和麻点的现象出现；规定整体成一隔阂。C、做完的卷材防水层及其转角处、变形缝、穿墙管道等细部做法均须符合本交底的规定。D、地下室卷材防水层竣工后，经回水实验，不得有潮湿、渗漏和积水现象。E、卷材防水层的基层应牢固，基面应洁净、平整，不得有空鼓、松动、起砂和脱皮现象；基层阴阳角处应做成圆弧形。常规高聚物改性沥青卷材R=50mm。F、卷材防水层的铺贴方法、搭接尺寸必须准确；卷材要粘结牢固、密封严密，表面平整、接缝横平竖直，不得有皱折、翘边和空鼓等缺陷。G、侧墙卷材防水层的保护层与防水层应粘结牢固，结合紧密，厚度均匀一致。H、卷材搭接宽度不允许出现负偏差，即搭接宽度不够的情况。I、卷材保护必须符合本交底的规定，外墙卷材保护层聚苯板必须粘贴牢固。J、防水层规定保护到位，严禁有破损和渗漏的现象。K、防水卷材在施工中不得有损伤。五、施工注意事项5.1技术注意事项：A、防止空鼓：严格控制基层含水率，在基层干燥，工长允许后方可进行施工操作，并保证基层洁净；注意应把空气排除彻底，卷材铺贴牢固。B、防止渗漏：多发生在管根、变形缝等处，由于粘结不牢，卷材松动等因素产生渗漏，规定重点部位认真操作，并加强各细部构造做法的检查验收。5.2成品保护：A、对防水卷材加强保护，防水层施工后的成品更应时刻注意保护，不得有损坏的情况出现。B、施工过程中不得随意碰动预埋件；穿过地面和墙的管根不得损伤和变位。5.3施工安全与环境保护：A、材料存放于专人负责的库房，严禁烟火并挂有醒目的警告标志和防火措施。B、操作人员规定穿软底鞋、工作服、扎紧袖口，并应配戴手套及鞋盖。涂刷解决剂时必须佩戴防毒口罩和防护眼镜。外露皮肤规定涂擦防护膏。操作时严禁用手直接揉擦皮肤。C、患有皮肤病、眼病、刺激过敏、高血压、冠心病等病症及有此类病史者，不得参与防水作业。施工过程中发生恶心、头晕、过敏等，规定停止作业。
