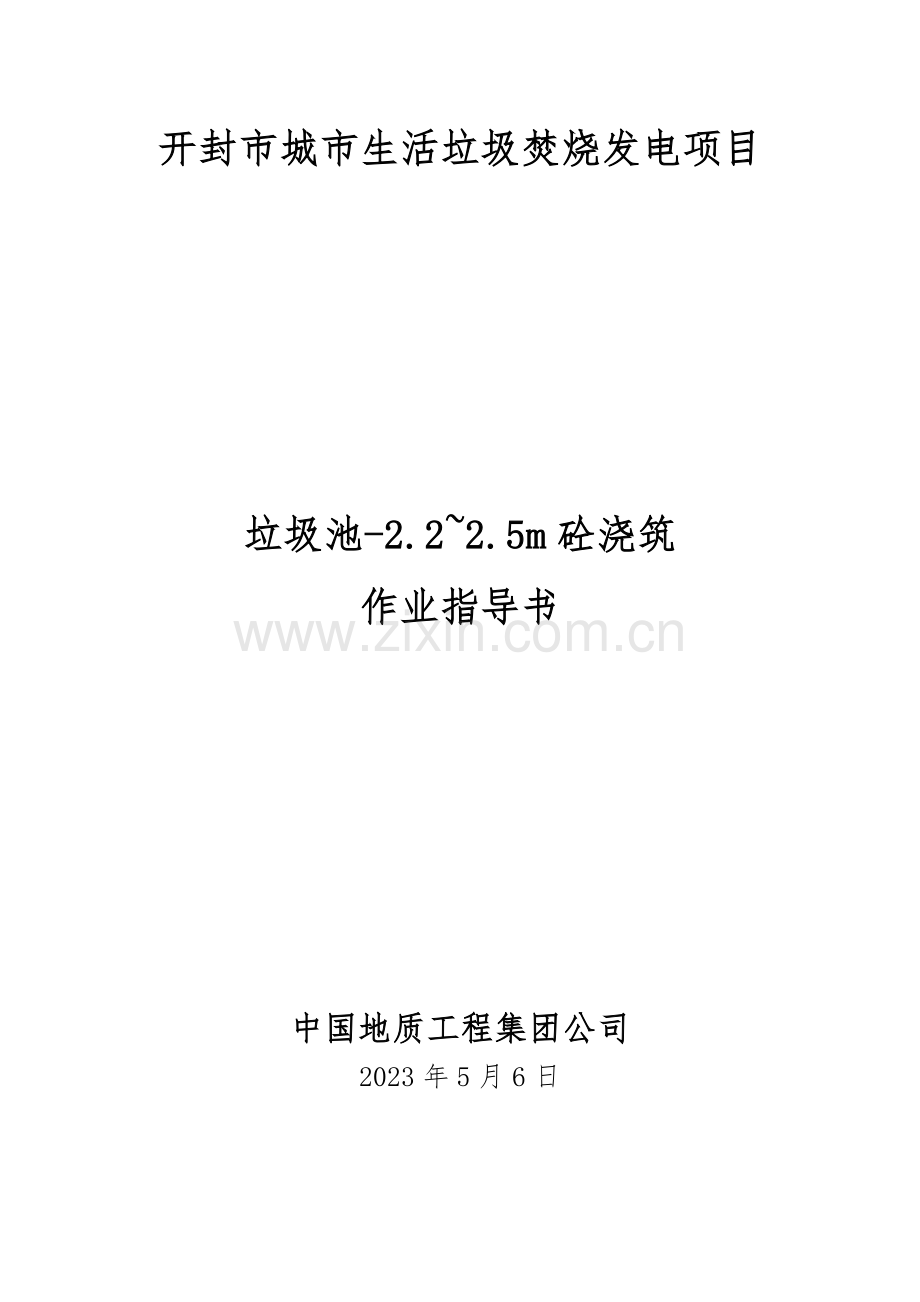

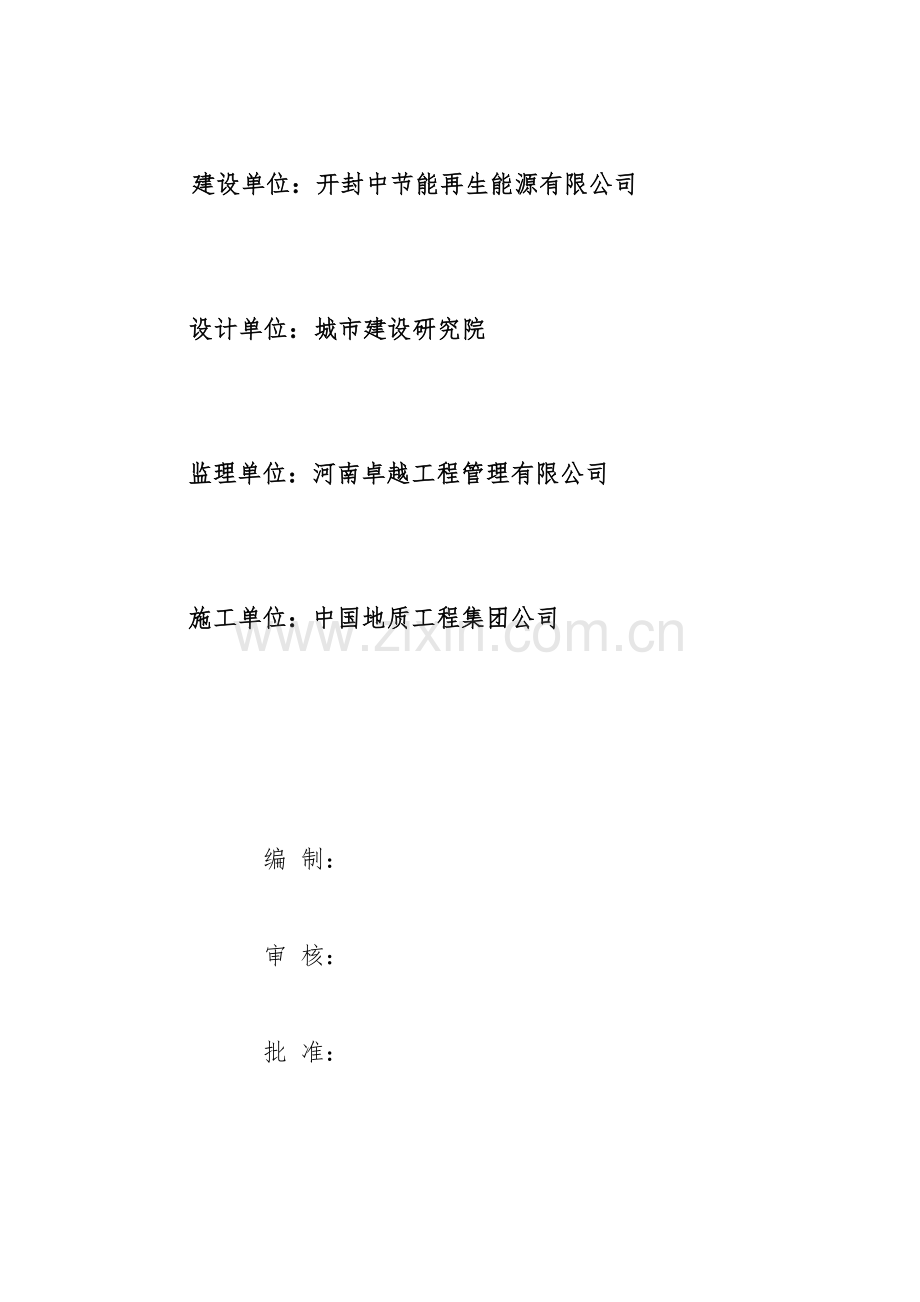

1、开封市城市生活垃圾焚烧发电项目垃圾池-2.22.5m砼浇筑作业指导书中国地质工程集团公司2023年5月6日建设单位:开封中节能再生能源有限公司设计单位:城市建设研究院监理单位:河南卓越工程管理有限公司施工单位:中国地质工程集团公司编 制:审 核:批 准:垃圾池2.56.86m结构砼浇筑作业指导书一、施工执行依据:1垃圾池施工图纸;2. 重要国家施工验收规范及行业标准。混凝土结构工程施工质量验收规范(GB50204-2023)建筑工程施工质量验收统一标准(GB50300-2023);混凝土质量控制标准(GB50164-92);3.建筑施工手册第四版;4.建筑施工扣件式钢管脚手架安全技术规范JGJ
2、130-2023; 5.建筑施工安全检查标准JGJ59-99。二、施工浇筑介绍/轴垃圾池及卸料平台位于综合主厂房垃圾储存仓区,长76米,宽为58.1米;重要结构形式有,池壁剪力墙(最大宽度600)、附壁柱(最大截面1800600)、框架梁(最大截面6001800)、板(最大厚度250),本次浇筑部位2.56.86m段池壁、梁板和柱,2.56.86m段池壁和柱,浇筑总高度4.36m,一次浇筑成型,中间不设施工缝,浇筑量440m3,混凝土等级为C30 P8,池壁加强带砼强度等级为C35微膨砼P8,浇筑量为4 m3,6.86m梁板柱砼强度等级为C30、浇筑量为 1125 m3,总合计:1569 m;
3、 混凝土供应商为河南兴业商品混凝土有限公司,浇筑方式为泵送,计划浇筑完毕时间35小时。三、施工部署1、浇筑设备准备序号机械名称型号数量单位单机用电功率备注147m臂长泵车BTZ632台55KW备用1台256m臂长泵车BTZ751台70KW2地泵DC-A800B1台80KW布料机配合3发电机GCT-1201台120备用4插入式振动器GT1-610套1.1KW2套备用51#塔吊QTP-601台60KW2#塔吊配合2、设备布置1)56m泵车负责浇筑垃圾池西面池壁、板以及北侧池壁、斜板和卸料平台梁板,泵车需至少三次停位,第一站位在卸料平台ML轴之间,辐射垃圾池西南44m范围,第二站位在卸料平台TS轴之
4、间,辐射垃圾池西北32m范围,第三站位在垃圾池北侧,辐射垃圾池北部浇筑区域;2)兴业搅拌站备用47m泵一台,作为特殊部位,以及应急解决的浇筑,厂家保证1小时内到现场;3)垃圾池东南角设立一台80型地泵,负责垃圾池南侧和东侧池壁的浇筑,与垃圾池西侧56m汽车泵同时施工,从南侧池壁依次向东向北顺池壁浇筑;4)垃圾池东南角/轴处设立一台47m汽车泵,配合80型地泵负责垃圾池南侧平台梁板及/轴间平台梁板砼浇筑;5)个别死角,和应急情况采用1#塔吊和2#塔吊配合浇筑。6)不同标号砼浇筑部位衔接要紧密跟进,1#塔吊和2#塔吊配合浇筑,确切保证特殊部位的高标号砼的浇筑质量;3、现场交通布置 本次垃圾池浇筑方
5、量大,浇筑期间,混凝土灌车进出场频繁,为保证现场交通秩序和安全,做好如下布置:1)清除厂区环路上堆放的杂物和钢筋,保证道路贯通;2)厂区路口设立交通指示牌,保证车辆来去方向对的;3)厂区路段设立一定的夜间照明,保证夜间车辆行驶安全;4)在站桥西侧设立灌车等待区和洗车区;5)地泵供料灌车进场后由东行驶经主控楼 汽机间 烟气净化 垃圾池东北地泵位置;6)56米泵供料灌车进场后由北行 卸料平台 垃圾池北部;7)所有回车路线为自垃圾池北 厂前期西出大门;8)详见垃圾池2.56.86m段砼浇筑平面示意图。4、施工管理及浇筑人员布置 本次浇筑采用1卸料口一管理员定岗负责,详见定岗安排:垃圾池2.56.86
6、m段浇筑定岗人员定岗部位岗位工作时间中地项目部负责人施工队负责人砼班长振捣人员备用人员垃圾池东侧8:0000:00王庆伟和运辈李亚春赵金虎 王 利 马玉良 杨小军 买斗私 曹丽明张亚录 邵军平贺志广00:008:00崔 实余 利陈义明垃圾池西侧8:0000:00陈 鹏袁保同曹和平陈义明 王 胜 王瑞斌 李 辉 李邦坤 张士兵刘 丰 郭世亮贺志广00:008:00李利峰胡朝奎赵金虎卸料平台8:0000:00陈 鹏何金松许远银许远清 钟宁李若亿 韦其能许远万 李崇军郑为民 赵占军何志广00:008:00田茂芳赵艳军钟宁施工总指挥:林文雄() 负责施工组织,施工总体部署,执行最高指挥权利;施工总协调
7、:陈书贤() 负责施工现场劳务方的施工组织,做好技术协调、施工浇筑顺序、振捣顺序等监控,做好应急解决;施工负责人:李向钊() 负责贯彻施工方案以及交底内容,全面协调各作业面的浇筑顺序、浇筑厚度、振捣情况,做好地面安排;和四辈() 负责地面与作业面,浇筑设备到出料区间的协调,做好浇筑班组划分,解决紧急情况;质量负责人:廖季诗() 负责商品混凝土的检查,以及灌车到场的运转情况等,做好后盘的质量控制,执行质量一票否决权利;晁瑜萍() 负责商品混凝土的检查,做好后盘的质量控制;安全负责人:张卫国() 负责浇筑前的作业面检查,监控好浇筑过程的安全工作;杨传明() 负责浇筑过程的检查与纠偏,做好现场交通安
8、全控制;李耀峰() 负责劳务方的各项施工安全以及用电安全整改与贯彻;定岗负责人值班制度:1、 熟悉施工方案和作业指导书,按施工总体部署进行监控与作业;2、 尽职、尽责,全面负责各自作业区的浇筑安全、浇筑质量、浇筑顺序以及振捣质量的监督,不得擅自离开岗位;3、 负责协调、解决、贯彻各作业区用电、振捣设备、浇筑设备等的运营情况;4、 紧急情况做好应急解决与上报工作;5、施工照明及用电布置1)在垃圾池北侧设立一台备用发电机,已被现场停电使用;2)在垃圾池东西南北各设立一定的探照灯,保证施工夜间照明和作业安全;3)按浇筑和振捣线路布置配备一定数量的电箱,保证一电、一机、一闸。6、施工操作面布置1)在垃
9、圾池北侧和西侧设立安全通道二处,满足施工作业人员的上下;2)在垃圾池内外侧设立安全通道和操作平台,平台下挂设安全兜网。四、浇筑施工方法1、基本浇筑方法6.86米段采用一台地泵,一台56米汽车泵,备用一台47米汽车泵,局部1#、2#塔吊配合浇筑。浇筑施工顺序为:56m汽车泵自卸料平台南侧池壁5/H轴线处开始,浇筑垃圾池预留池壁、斜板及卸料平台梁板柱的C30砼,浇筑路线为S型,逐渐从南向北递进浇筑;地泵负责垃圾池南、东池壁,由南东北顺池壁浇筑C30 P8砼;47m汽车泵配合地泵浇筑垃圾池南侧及东侧/轴间平台梁板柱C30砼浇筑,浇至东侧N轴处由地泵呈S型路线浇筑垃圾池东侧NR轴间梁板柱C30砼,浇至
10、R轴处时由47m汽车泵配合地泵浇筑1113/RV轴间梁板柱C30砼,直至与北侧56m汽车泵闭合;1#、2#塔吊配合浇筑加强带C35 P8砼;各泵车在各自浇筑范围内采用相背推动泵送浇筑,一次浇筑到位,斜面分层,砼浇筑平面及斜面区域同时分布三到四个振动棒操作手,至少六个普工配合。现场施工操作人员及管理人员分为三班;施工过程中,严格控制浇筑连续性,严禁施工冷缝。防水混凝土结构工程质量的优劣,除取决于优良的设计、材料的性质及配合成分以外,还取决于施工质量的好坏。因此,对施工中的各重要环节,如混凝土搅拌、运送、浇筑、振捣、养护等,均应严格遵循施工及验收规范和操作规程的规定进行施工。施工人员应树立保证工程
11、质量的责任心,对施工质量要高标准、严规定,做到思想重视、组织严密、措施贯彻、施工精细。施工先后顺序原则上按沿池壁连续浇筑施工,每台泵车负责各自浇筑区域,斜面分层浇筑,严格控制每次分层浇筑厚度,池壁加强带混凝土由垃圾池西侧1号塔吊专门负责浇筑。2、振捣 地泵和泵车每个出料口设立3台插入式振捣棒,振捣泵根据混凝土堆高厚度和距离进行振捣,振捣厚度不得超过50cm,振捣间距不超过30cm,保证每节段振捣均匀和密实,在下一层混凝土浇筑振捣完毕,浇筑下一层混凝土时,振捣必须插入两层交界面以下最少100mm深度,保证层与层之间的密实; 为保证模板的平行、对称受力,东西两侧混凝土堆高和摊铺厚度、长度必须相对一
12、致,以免两侧由于混凝土浇筑厚度差异,导致受力不均后出现一侧胀模和爆模和连锁质量事故,所在东西两侧施工负责人必须要控制好该区域的出料速度与堆高厚度,现场施工负责人要做到东西两侧统一指挥,同一浇筑速度,特别是东侧地泵浇筑部位,不能因泵管拆卸麻烦就放松管控,任由浇筑人员放料导致质量事故;五、砼浇筑施工工艺及质量控制1、泵送工艺1)本次浇筑高度为4.36米,为减少混凝土自由落差,减少混凝土的离析,在浇筑之前,用水将池壁的模板、钢筋等湿润,以免混凝土水份在入槽过程中损失;在入混凝土之前灌入一定商品站拌制的砂浆(必要时现场用搅拌机伴制1:2的水泥砂浆),以提前包裹钢筋以及模板、基槽等面,避免混凝土浆体的损
13、失;2)泵送混凝土前,先把储料斗内清水从管道泵出,达成湿润和清洁管道的目的,然后向料斗内加入与混凝土配比相同的水泥砂浆(或1:2水泥砂浆),润滑管道后即可开始泵送混凝土。管内的水泥砂浆应按规定均匀摊铺在浇筑面上。3)开始泵送时,泵送速度宜放慢,油压变化应在允许值范围内,待泵送顺利时,才用正常速度进行泵送4)泵送期间,料斗内的混凝土量应保持不低于缸筒口上10mm到料斗口下150mm之间为宜。避免吸入效率低,容易吸入空气而导致塞管,太多则反抽时会溢出并加大搅拌轴负荷。5)混凝土泵送宜连续作业,当混凝土供应不及时,需减少泵送速度,泵送暂时中断时,搅拌不应停止。当叶片被卡死时,需反转排队,再正转。反转
14、一定期间,待正转顺利后方可继续泵送。6)泵送半途若停歇时间超过20min,管道又较长时,应每隔5min开泵一次,泵送小量混凝土,管道较短时,可采用每隔5min正反转23个行程,使管内混凝土蠕动,防止泌水离析,长时间停泵(超过45min),气温高,混凝土坍落度小时也许导致塞管,宜将混凝土从泵和输送管中清除。7)泵送先远后近,在浇筑中逐渐拆管。2、泵送结束清理工作1)泵送将结束时,应估算混凝土管道内和料斗内储存的混凝土量及浇捣现场合欠混凝土量,以便决定混凝土需要量;3)泵送完毕,应立即清洗混凝土泵、布料器和管道,管道拆卸后按不同规格分类堆放,保证下一次浇筑需要。3、施工程序及质量控制验收和准备内容
15、:1)各种专业管线已埋设完毕,钢筋隐蔽、模板预检已通过;2)各尺寸、标高检查符合设计规定,3)模板加固与符合技术及受力规定;4)施工人员的通道架设、泵管的架子已搭设完毕;5)振动棒调试正常及备有一定的振捣棒;6)放料处与浇筑点的联络信号(对讲机)已准备就绪;7)劳动力安排已妥当,名单已上报;8)检查梁板柱墙的图纸设计尺寸、墙板柱及设备基础预插筋位置型号和数量,预埋件的位置规格和数量,预留洞的位置规格和数量,单轨梁预埋管的规格数量及位置、小安装暗覆管道及其它、及模板接缝是否严密,支撑系统强度、刚度是否满足规定。9)模板内是否清理干净,如铁丝、直螺纹套管、木屑、铁钉、焊渣等杂物10)施工现场环形道
16、路畅通,并设立路标及相应的照明。11)垃圾池浇筑工作面周面照明灯具设立到位,保证充足的照明,并配备部分碘钨灯,移动照明。12)汽车泵停放位置周转材料的清理完毕,保证汽车泵安放、移动便利。13)、混凝土申请:浇筑混凝土前,预先与搅拌站办理商品混凝土委托及申请,委托单的内容涉及:混凝土强度等级、方量、坍落度、初凝终凝时间;14)、在混凝土浇筑期间,要保证水、电、照明不中断。为了防备临时停水停电,事先应在现场准备一定数量的人工拌和捣固用工具,以防出现意外施工缝。混凝土浇筑和振捣施工工艺:1)垃圾池墙板、附壁柱采用斜面分层的浇筑方法,且砼浇筑由远及近,随着砼浇筑的不断推动,泵管及架子逐渐拆除;2)由于
17、浇筑的墙板及附壁柱截面尺寸较大,为了防止温度裂缝及收缩裂缝出现,在施工操作上控制斜面分层浇筑层厚度,不大于500mm。3)砼坍落度为1618cm,浇筑坡度约为1:1,地泵和汽车泵同时向后浇筑,泵口之间的距离保证接软管后能左右交合;)根据泵送浇筑时,自然形成一个坡度的实际情况,在每道浇筑带前后布置三道振捣棒,前道振捣棒布置在底排钢筋处和混凝土坡脚处,保证下部砼密实,后道振捣棒布置在混凝土卸料点,解决上部砼的捣实;5)除了钢筋稠密处,采用斜向振捣外,其它部位均采用垂直振捣,振捣点的距离为300400mm,插点距模板不大于200mm;6)在砼浇筑过程中,为了使上下层不产生冷缝,上层砼振实,应在下层砼
18、初凝前完毕,且振捣棒下插5cm;7)振捣要采用快插慢拔的原则,防止先将上层砼振实,而下层砼气泡无法排出,且振捣棒略上下抽动,使振捣密实。8)振捣时间不要过长,一般控制在表面出浮浆且不再下沉为止;9)吊模部位要先浇筑较低部位的混凝土,在其初凝前回头浇筑上部墙柱结构;质量控制:1)对于到场的砼应进行抽检,坍落度过大过小拒收,一般到场砼坍落度控制在16181cm;2)混凝土浇筑面的标高,严格按放线人员测定的标高来控制;3)混凝土不应有过振、漏振现象;4)在浇筑垃圾池墙板砼时,保证墙体砼高度,到达钢板止水带的一半位置操作注意事项:1)振捣工须戴绝缘手套,穿胶鞋等防护用品;2)在砼浇筑过程中,要派不少于
19、4人看筋,8人看模,发现问题及时解决和上报;3)在砼泵送过程中,泵管架子的搭设要与钢筋分开,甭管底部规定垫设轮胎、保证泵管的振动不会使钢筋和模板移位变形;4)当砼浇筑后,将表面的浆抹平压实,不留积水,然后用薄膜覆盖规定平整度10mm; 5)在砼强度未达成1.2mPa以前,不允许上人进行下道工序施工作业;6)在砼放料、浇筑过程中,特别注意混凝土强度的变化,严禁混合泵送;7)墙板加强带C35抗渗砼可采用塔吊配合浇筑;8)浇筑期间注意安全用电,照明灯具的移动时避免硬拖硬拽,防止机械或照明电缆漏电伤人,脚手架架体与垃圾池结构做好可靠的接地连接。9)严格换班制度,严禁疲劳作业。六、防雨措施:1)及时掌握
20、施工节点时段三天的天气预报;2)配备300的彩条布,浇筑期间一旦下雨,可搭设简易防雨棚,保证浇筑面混凝土浇筑质量;3)已浇筑混凝土配备薄膜,收面完毕及时覆盖薄膜。5)机电设备加防雨罩,用塑料布覆盖,以免漏水损坏设备,雨后对机电设备进行检查。6)对外架、脚手板做防滑解决,做防滑条,防止发生人员伤亡事故。7)雨后对塔基、道路、外架进行全面检查,确认安全后方可作业。8专业特殊工程施工时穿绝缘鞋,戴绝缘手套,防止漏电触电。9)雨天施工时穿上雨衣及相应劳保用品。七、安全措施:1)浇灌砼前必须先检查模板支撑的稳定情况,特别要注意检查用斜撑支撑的悬臂构件的模板的稳定情况,浇注砼过程中,要注意观测模板,支撑情
21、况,发现异常,及时报告。2)水平运送通道旁预留洞口,电梯井口,必须检查完善盖板、围护栏杆,高处临空搭设车道必须稳固,两侧设围护栏杆。3)垂直运送采用塔吊运送时,塔吊料斗浇捣砼时,指挥、扶斗人员与塔吊司机应密切配合,放下料斗时,作业人员应避让、站立稳当,严禁空中手斜拉吊物和吊钩。4)振捣器电源线必须完好无损,供电电缆不得有接头砼振捣器作业转移时,电动机的导线应保持足够的长度和松度。严禁用电源线拖拉振捣器。作业人员必须穿绝缘鞋,戴绝缘手套。6)用泵送砼时,输送管道接头必须紧密可靠不漏浆、安全阀完好,管道架子牢固,输送前先试送,检修时必须卸压。7)浇灌框架、梁、柱砼时,必须设操作平台,严禁站在模板或支撑上操作。8)浇筑前,通道下部应先行封闭,并搭设脚手架,以防人员坠落。10)夜间浇筑时,必须有足够的照明设备。开封市垃圾发电项目部2023年5月7日
