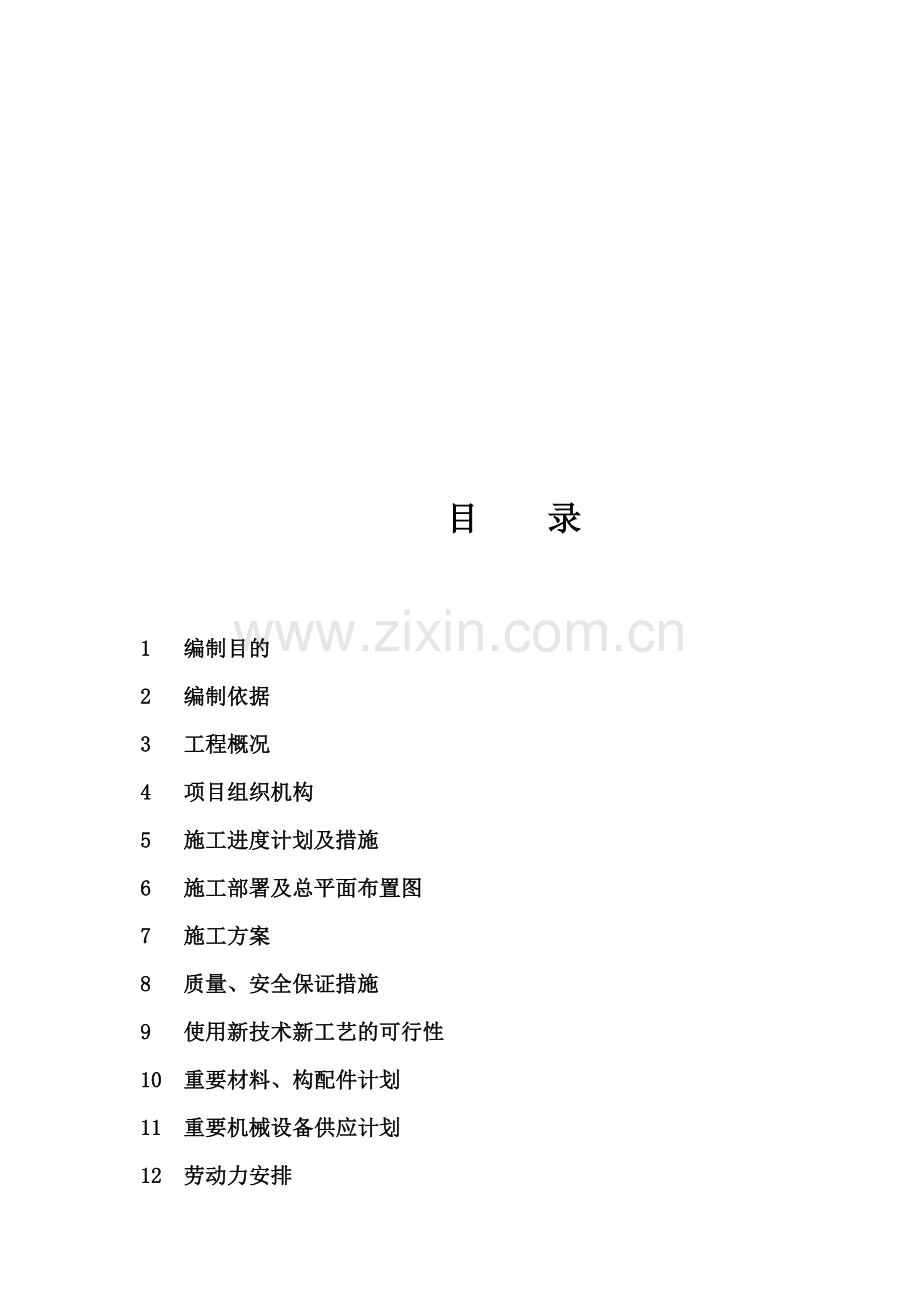

一、三标段施工组织设计目 录1 编制目的 2 编制依据 3 工程概况 4 项目组织机构 5 施工进度计划及措施 6 施工部署及总平面布置图 7 施工方案 8 质量、安全保证措施 9 使用新技术新工艺的可行性 10 重要材料、构配件计划 11 重要机械设备供应计划 12 劳动力安排 13 文明施工措施 14 冬季施工措施 15 工程资料整理 16 附录1：项目组织机构图 附录2：施工进度计划表 附录3：总平面布置图1 编制目的为了有计划、有组织、保质保量的完毕工程项目，为了强化项目管理、提高组织管理水平、保证按期竣工、保证全面履行协议，特编制本施工组织设计。2 编制依据1) 招标文献、施工图及其它相关文献。2)工业金属管道工程施工及验收规范(GB50235)3)现场设备工业管道焊接工程施工及验收规范（GBJ236）4)城市供热管网工程施工及验收规范（GJJ28）5)工业设备、管道防腐蚀工程施工及验收规范（HGJ229）6)工业设备及管道绝热工程施工及验收规范（GBJ126）7)室外热力管道地沟(03R411)8)输送流体用无缝钢管(GBT8163)9)地沟及盖板(02J331)10)室外热力管道支座(97R412)11)室外热力管道安装(地沟敷设)(03R411) 12)国家水准测量规范(GB50026) 13)施工现场临时用电安全技术规范(GBJ46) 14)建筑机械安全技术规范(GBJ33)15) 相关标准图集16）工程施工经验17）施工现场实际情况3 工程概况本项目为科研东区热力外管线工程(1、2、3段)地沟土建与管道安装工程，及锅炉房热力外线管道安装部分。1段自锅炉房热力检查井RJ3至科研区西门外RJ14处，总长约650m，为原有热力地沟管道改造。工程重要内容为：地面拆除，地沟覆土开挖，沟盖板拆除，拆除原有DN100凝结水管道及其支架，地沟壁加高，预埋件及新支架制安，新敷设DN350蒸汽管、DN125凝结水管，润天社区双路供汽处地沟砌筑及管道安装，新旧管道碰头，管道及支架、支座除锈刷漆，管道清洗吹扫及水压实验，拆除地沟内原有管道的保温，地沟内所有管道防腐保温，沟盖板恢复，地面恢复，绿化恢复等施工内容。3段自科研区西门外检查井RJ14处至福源社区围墙、锦天大楼室外阀门井，总长约650m，为新建热力管线。工程重要内容为：地面障碍物拆除，地沟土方开挖，地沟砌筑，检查井砌筑，预埋件及管道支架制安，管道安装，润天酒店双路供汽处地沟砌筑及管道安装，新旧管道碰头，管道清洗吹扫及水压实验，管道防腐保温，沟盖板制安，地面恢复，绿化恢复等。锅炉房热力外线管道安装工程涉及锅炉房院内室外热力地沟内的所有管道的安装施工。工程重要内容为：预埋件及管道支架制安，管道及支架、支座除锈刷漆，管道安装，管道清洗吹扫及水压实验，防腐保温施工。本施工组织设计针对1、3段编制。4 项目组织机构4.1 根据本工程特点，为保质保量按期优质完毕施工任务，设立“科研东区热力外管线工程1、3标段项目经理部”，同时配备管理、质量、计划、安全、施工等人员。项目经理部负责本次工程项目的一切相关事宜。项目组织机构图 见附录14.2 项目经理部重要职责4.2.1 项目经理(1) 组织实行工程管理体系文献，明确并督促各类人员严格履行施工工艺、质量、安全、环境和职业健康安全管理职责，对项目部管理体系实行的符合性和有效性负责，对本工程负全面管理责任。(2) 组织制定项目管理目的和指标及实行方案、计划和措施，做好内部信息沟通和交流、协商，发明并保持员工充足参与实现工程质量、环境和职业健康安全管理目的、指标的和谐氛围，对所承担工程的质量、环境和职业健康安全管理负全面领导责任。(3) 合理调配并有效管理施工生产所需的人力、材料、设备、设施和资金等资源，保证施工过程和施工质量、环境和职业健康安全体系运营受控。(4) 认真履行协议规定和承诺，定期或不定期组织对甲方、相关方意见和规定的调查、沟通和交流活动，增强甲方和相关方的满意度。4.2.2 技术负责人(1) 在分管的技术、质量、计量工作中，认真贯彻执行国家有关法律、法规和行业、地方、上级的强制性规定和公司管理体系文献，督促各职能人员履行自己的职责，负现场技术管理责任。(2) 组织编制工程项目施工组织设计，申报施工方案，并贯彻实行。(3) 严格按施工规范、设计图纸的规定指导施工，组织工程质量检查、技术资料、技术交底和施工组织设计、施工方案执行情况检查。(4) 行使质量否决权，定期组织工程质量的监测活动，发现工程质量问题立即组织纠正，根据问题的严重限度组织制定并实行纠正措施。4.2.3 专业技术负责人职责(1) 认真贯彻执行国家、地方、行业颁布的施工规范、标准；组织作业班组严格按施工图和技术规定施工，实现分项、分部工程质量目的，并对工程质量负直接责任。(2) 参与工程施工组织设计的编制，负责施工技术方案或作业指导书、安全技术措施和环境保护措施等的编制，经批准后，向作业班组进行施工图纸和技术方案、措施的交底，并在实行中进行监督、指导和检查。(3) 做好施工过程控制，组织作业班组做好自检和工序交接检；组织并监督工序的检查和实验，并做好状态标记；做到相关规定的记录内容的准确性、完整性，并对其真实性负责。(4) 及时纠正施工过程中的质量不合格、环境污染和安全违章问题，保持对施工过程的连续监视，保证提供合格产品和安全健康的作业条件，保证不污染环境。(5) 参与图纸会审；负责施工预算的编制，对有特殊规定的材料、设备，应明确质量技术规定，并协助材料员做好物资进货检查和实验工作；负责解决施工过程中技术问题，与甲方或相关方代表进行技术洽商、沟通，并接受其监督和检查。(6) 做好施工过程中的产品保护；参与系统试运转和工程交付验收；并负责本专业工程质量控制资料、工程安全和功能检查及重要抽查资料、施工质量管理资料等的收集、整理、编目及竣工图的整理、编制工作。4.2.4 现场协调员职责 (1) 负责施工现场各项事务的联系、协调。 (2) 负责施工质量、安全、文明施工、材料供应等工程相关事宜的现场监督管理。4.2.5 质检员职责(1) 认真贯彻执行国家、地方、行业颁布的工程质量验收规范、标准、规定，在项目经理部总工/技术负责人的领导下，对所负责的工程项目的过程质量负现场监督检查责任。(2) 参与质量目的的分解和制定，配合工长拟定施工过程中的质量控制点；对质量控制点的检查和实验活动进行监督检查，保证工程质量目的的实现。(3) 参与工程质量验收、工程质量事故调查和分析；参与项目经理部的质量分析会，分析工程质量动态并对“不合格品”进行数据分析，以便拟定采用必要的纠正和防止措施。(4) 负责施工过程的质量监督检查，对检查中发现的质量问题和顾客或相关方提出的质量问题应及时填发“不合格品”记录，发给工长/班组纠正或处置，整改完毕后会同工长对实行效果进行验证检查。4.2.6 安全员职责(1) 认真贯彻执行国家、地方、行业和上级有关安全生产、环境保护、劳动保护的方针、政策、法律、法规及规章制度；在项目经理领导下，做好施工现场环境保护和安全生产工作。(2) 协助项目经理组织开展安全教育、安全防止、应急准备和响应等工作；配合工长做好安全技术措施和环境保护措施、方案的制定、交底工作，提高全体员工的环境保护和安全生产意识。(3) 负责特种作业人员的管理，应做到持证上岗；负责定期检查安全用品、施工现场的安全设施和消防设施、临时用电等是否符合规定规定。(4) 负责施工现场作业人员平常安全的检查和监督，有权制止违章指挥、违章作业，保证环境保护和安全生产目的和指标的实现。4.2.7 材料员职责(1) 负责工程物资需求计划的汇总编制、上报及限额用料、成本核算、现场料具管理工作，建立健全物资台帐和证实物资控制的有关记录。(2) 负责进货品资(涉及顾客供)的检查、实验、验收、标记和可追溯性的控制，保证工程所需物资符合质量、环保、安全健康规定。5 施工进度计划及措施5.1 施工进度计划表详见附录2 。5.2 因施工工期跨入采暖季，气温较低，亦有降雪也许，施工过程中有诸多不可预见因素，为保证工期计划、工程质量、安全文明施工，在施工过程中将采用以下措施。1) 严格项目组织管理，以高效率的组织体系运转保证管理到位、各岗位工种人员到位、施工机具到位、材料到位、技术支持到位、现场协调到位。2) 严格安全文明施工管理，不间断监督检查，保证工程顺利进行。3) 施工记录、资料整理、签证等准确及时。4) 严格质监检查，雷厉风行，保证纠错及时。5) 遴选管理能力、技术能力、操作能力强的相关管理、技术、施工等人员组成工程项目部，保证一支高素质工程队伍。6) 因1段地沟内原有的DN250蒸汽管道在施工过程中正常投运，故在施工中做好以下防护措施，以保证安全文明施工，缩短施工工期。在作业段制安木踏板于DN250蒸汽管道上方，防止踩踏管道；新蒸汽管道(DN350)敷设于原DN250蒸汽管道上方，采用吊车、手动葫芦吊装到支架上，减少人工安装的不安全性；为保证按期竣工，根据实际情况，降雨或降雪时可在安装施工段地沟上方搭设移动式简易防护棚，管道安装施工尽也许的不间断进行；施工现场设防护围挡(见附图)；严格安全防护器具的使用管理，作业人员严格按规范配戴防护用品；施工现场设安全警示标志，悬挂警示灯；潮湿天气也许存在电气漏电现象，项目部安排电工随时检测现场的电气线路。电焊机等用电设备进行防雨雪搭设；对现场原有自然排水系统修整疏导，以利积水排除；现场围护设施底部做好封堵，防止泥水渗流至道路。6 施工部署及总平面布置图6.1 施工部署以保证工期、质量、安全为前提，在人、财、物上给予本工程充足保证。在项目部统一领导下，相关人员应积极协调，做好本工程组织管理工作，做好人、财、物的配给，使工程顺利进行。按专业交工秩序分段、配合施工，穿插作业，抢工期进度。充足运用先进的施工工艺和机具，提高作业效率。6.1.1施工人员部署工程开工日拟定后，项目部所有管理人员及时到达现场，召开现场会，宣贯施工组织设计所涉及的相关内容，宣贯相关管理制度文献精神，安排施工准备及施工的一切事宜，做好一切准备工作；其他施工人员分期在2日内到达施工现场。6.1.2材料、工器具、机具供应部署加强施工材料计划管理与采购管理力度，保证按计划实行。各专业技术人员在开工前准确的提出所有材料、工器具、机具需用计划，根据总体进度和现场实际场地情况，及时提出需求计划，及时分派好进场时间和数量，把影响工序连续性的困难减至最小。项目部应保证材料、工器具、机具按需求计划定期进场。项目部应对材料的供应从开始询价至货到现场进行全过程跟踪，保证到货材料满足图纸设计及甲方、监理的规定，避免安装后不必要的返工从而迟延工期。临设部署根据现场实际情况及施工的便利性、安全性设立施工临设。现场围护、加工场地、供配电设施的设立等相见总平面布置图。6.2 总平面布置图 见附录37 施工方案7.1施工准备7.1.1图纸及资料准备组织各专业相关人员熟悉施工图纸及有关规范和技术资料，参与图纸技术交底和会审。对图纸中存在的问题及时同建设单位和设计单位联系，予以澄清和解决。7.1.2 施工机具准备本工程施重要工机具计划（见下表）序号施工机具数量备注1吊车（8t）1辆2卡车1辆3交流焊机5台4配电箱5个5倒链6套6挖掘机2台E-2007装载机2台ZL508载重汽车4台9激光经纬仪2台10水准仪2台11自卸翻斗车4台12电 锯2台13切断器2台14搅拌机1台15蛙式打夯机4台16振捣器3套17手推车30辆及时予以组织配备，并配专人进行检查、维修和保养，保证工机具完好率达成100%。7.1.3劳动力准备根据本工程的劳动力计划（见下表），及时予以组织配备，特种作业人员应持证上岗，并配备足够的预备力量。序号工 种 人数 备注1焊工102管工 153防腐保温工 84电工25起重工 36 砌筑工157普工408测量工39模板工1010砼 工2011钢筋工107.1.4 材料准备(1) 对施工用材料核算质量证明书、材质、规格、型号、外形尺寸、件数、批号等，贯彻运抵地点及储备的数量能否满足管道预制安装规定。对管材及防腐层进行外观检查，确认无缺陷后方予以使用。所有管材、配件、阀门的材质及规格均符合设计规定，并具有出厂合格证明书，无证明书必须按相应的规范规定进行技术性能实验，合格后方进行安装。(2) 材料购回、验收合格后集中存放、按需领用。7.1.5 现场测量放线按设计图纸并结合施工现场实际进行定位放线。参照地沟的断面尺寸，拟定沟槽开挖形式与放坡大小，计算出开挖沟槽的上口宽度，拟定放线尺寸。 本项目1段为旧地沟，放线时应充足考虑现场实际情况，避免不必要的破坏和浪费。7.2 现场围护根据现场实际情况，合理划分、运用施工场地，做好现场安全防护、环境保护等准备工作。重要措施如下。7.2.1 工程1段润天大道段施工场地采用彩钢板全现场围护，仅留出施工出入口及门面房出入口。7.2.2 工程1段热力检查井RJ6(润天大道处西大门)至RJ14(润天酒店东侧)段，结合运用现有院墙，留出足够的道面以保证正常通行，局部占道围护。7.2.3 工程3段仅对科研大楼北侧及车棚的道路进行围护，其余施工段不设围护，但应注意施工环境和作业秩序。7.2.4 管道除锈刷漆场地设于科研东区基建仓库场地，现场设警示牌。 土建二班办公场地设于基建库房及锦天大楼工房。7.2.5 过路段、路口等处设警示标志、警示灯。现场围护、临设情况见附录总平面布置图。7.3 测量定位采用平移法设立施工用座标点及水准点。（1）、根据设计图纸上的相对位置，测设好管线的起止点及轴线位置。管线的起、止点，转点、构筑物的中心点等均应设控制桩，管道每10米为一控制段。（2）、由于管道中心桩在施工时将被破坏，在易于保存桩位的地方，测设控制引桩，在起、止点外中心线的延长线上测设中线控制桩。（3）、线距离用钢尺丈量，并进行倾斜修正。（4）、能直接丈量的地段，采用布设三角形等方法，间接求距。（5）、管线定位完毕后，对各控制点做好明显标记，并做好记录。（6）、管道沿线用水准仪每40-50m引设施工用临时水准点，并对所有水准点进行闭合和复核。7.4 地面拆除7.4.1 按照放线位置移除乔木及灌木。7.4.2 按照放线位置人工拆除人行道方砖，分段集中堆放，尽也许的减少损坏率。7.4.3 混凝土路面拆除前必须放线定位，采用切割机切边，机械和人工结合拆除。7.4.4 土方开挖时，挖、填方量平衡计算，做好施工调配，减少土方的反复搬运。7.4.5 施工时注意附近构筑物、道路、通讯、电力、绿化、给排水及消防等其它管线的现场情况，及时采用保护措施。部分施工现场地下存在管线，不能采用机械进行挖土，故在施工过程中，对硬化面层的开挖采用机械进行，面层打开后采用人工进行。7.4.6 施工中经常测量和校核开挖位置、标高和边坡，使之符合设计规定。7.4.7 挖方从上到下分层分段依次进行，随时做成一定坡度，以利泄水。7.4.8 堆土尽量堆于沟槽一侧，堆土线距地沟边线不小于0.5m。堆土不应妨碍交通。7.5 沟盖板拆除7.5.1 工程1 段地沟盖板一方面采用人工剔除混凝土边、缝，采用人工机械结合拆除。7.5.2 拆除的盖板堆放于沟边合理位置，不应影响施工。7.5.3 注意安全施工，措施应合理，避免不必要的损坏和浪费。7.5.4 工程3段为新建地沟，不存在盖板拆除。7.6 管道拆除7.6.1 工程1段地沟内DN100凝结水管道及其支架的拆除，采用气焊切割。拆除后由吊车将管道从地沟吊出，最后运至指定场地。7.6.2 拆下的管道及保温层等应及时清理出场，不应影响其它工序。7.6.3 工程3段为新建地沟，仅在科研大楼双路供汽段存在少量管道拆除，报废地沟不予拆除。7.7 地沟砌筑、预埋件土建施工7.7.1 工程1段一方面砌筑、加高新凝结水管道一侧的地沟壁，同时进行预埋件土建施工。根据进度情况砌筑、加高另一侧地沟壁，完毕其它预埋件土建施工。7.7.2根据施工图定位放线，沟壁支模、固定预埋件、浇筑混凝土。7.7.3 应及时测量校正预埋件位置，避免不必要的返工。7.7.4 混凝土凝固期间及时清理现场垃圾。7.7.5 地沟砌筑严格按照施工图及相关标准规范执行。7.8 土方工程土方开挖要根据工程现场条件、结构埋深、土质等因素，用不同的开槽断面拟定各施工段的沟宽、边坡、留台位置、上口宽、堆土及外运土量等施工措施。采用人工和机械相结合开挖，单侧堆土。（1）、土方边坡和沟壁支撑为了保护土方工程施工时土质的稳定性，防止塌方，保证施工安全，针对不同地段的施工条件和特点，采用放坡或沟壁支撑，土方边坡的大小综合考虑土质、挖方深度、边坡留置时间、上部荷载及施工方法等因素。（2）、 管道过路及道口重要出入口处，需在沟槽上搭设临时便桥。 7.9 钢筋砼工程该工程检查井、阀井等有钢筋混凝土结构。（1）、钢筋a.钢筋加工钢筋调直采用冷拉方法，冷拉率为0.7-1%，钢筋除锈采用钢丝刷手工除锈，钢筋下料切断采用切断机，钢筋弯曲成型，由于钢筋量较小，采用手工扳手弯曲成型。b.绑扎与安装钢筋绑扎采用20-20#镀锌铁丝，绑扎时所有交叉点均绑扎牢固，钢筋连接采用双面搭接焊，焊缝长度大于5d。（2）、模板模板以成型模板为主，部分模板用木板或竹胶板加工。底板模板采用钢模板。墙壁及顶板模板以定型钢模板为主，木板辅助拼装，支模前，将施工缝处砼用人工凿毛，并用水冲刷干净，墙壁模板用螺丝杆或拉杆固定，拉杆中间焊制止水环，两侧用812cm方木加肋，竖向80cm一道，横向为1m一道，用812cm方木支撑于沟壁及做互撑，顶板模板下部设1416cm方木顶柱，上设方木横梁，再铺设钢模板。预制板采用木模，底部铺油毡或地板革。（3）、砼搅拌：采用滚筒式搅拌机搅拌，搅拌时间大于120S。运送：采用机动小翻斗车或手推车运送。灌筑：砼灌筑时要均匀下料，自由落距小于2m。振捣：采用插入式振捣器振捣，振捣时要快插慢拔，振捣间距20cm，每层厚度不大于40cm。振捣时间以砼不产气愤泡及下沉为止。养护：采用毛毡覆盖，洒水养护。 7.10 砌体工程本工程中井室及地沟为砖砌结构。砌筑时要做到砂浆饱满、灰缝均匀，砌筑前砖用水充足浸润。7.11 回填土工程（1）、沟槽、井室主体结构经隐蔽验收合格及竣工测量后，应及时回填土。（2）、回填前，应检查墙体砼强度、抗渗等级，保证构筑物的安全。（3）、回填土时应无积水，不得用泥土或冻土等回填。（4）、沟内回填土过筛，不得回填大块的石块或砼块等杂物。（5）、回填土应分层铺设，分层夯实，采用机械夯实，每层回填厚度25-30cm。（6）、因本工程在新区内施工应尽快回填，以保证道路畅通，减少对职工的影响。7.12 障碍物的保护及加固措施由于管线施工地下、地上障碍物较多，在施工中根据不同情况需采用相应措施进行保护及加固。（1）、地下障碍物的解决地下障碍物重要有给水、排水、煤气等原有管道及光缆、电缆等，其中重要以两种形式存在：一种是与新管道平行，一种是与新管道交叉。a.平行线路平行新管道的障碍物若距沟槽较近，且标高高于槽底高程，就需对其进行支护，支护办法重要是防止其下沉及塌落。b.与管道交叉与管道交叉的障碍物，若标高高于新管道，可采用悬吊的方法防止其塌陷。若障碍物标高低于新管道，且与新管道较近，为防止将原有管道压沉，采用支护的方法。（2）、地上障碍物的保护地上障碍物重要是对电杆等进行支护。7.13过路段施工本工程有几处过路段的施工，管线所穿越的道路均为院内的正式道路，道路宽人、车流量较大，因此过路段的施工所有在夜间进行，并在次日7时以前回填完毕，不具有回填条件的搭设临时便桥。（1）、路段施工采用分段断交分段通过的方法施工，断交前先发布断交公告，对于不能绕行的道路，在附近先修筑临时道路。（2）、路面采用路面破碎机凿碎后外运。（3）、土方开挖采用人工，沟槽土方装车外运。7.14 预埋件、管道支座支架制作安装7.14.1 预埋件及管道支架、支座应按计划提前备料制作。7.14.2支架短横梁一侧焊于预埋件上，另一侧焊于立柱上。固定支架应为通高支架，其横梁跨沟两端埋于沟壁。7.14.3工程1段管道支架的安装应充足结合现有管道支架位置，可以共用的尽量共用，但必须充足计算、符合设计及规范规定。7.14.4 预埋件及支架、支座的制安严格按照施工图及相关标准规范执行。7.15 管道安装7.15.1 基本规定管道防腐前表面应逐根进行外观检查和测量，钢管弯曲度应小于0.2%，钢管长度、椭圆度应小于或等于0.2%钢管外径。管道表面应无油污、灰尘。7.15.2 管道表面解决(1)所有被涂表面在涂漆前应进行清理和必要的表面解决。(2)在制造厂已涂过底漆的管道表面，需在施工现场对底漆损坏处进行修整，用动力工具清理，再修补底漆。未涂底漆的管道应先除锈、除污、除灰尘，然后涂红丹防锈漆两道。(3)管道表面除锈清理后的均应在4小时内涂底漆，若来不及涂底漆或涂漆前被雨淋，发现新锈，则在涂漆前应重新进行表面解决。(4)解决被涂表面的方法按相关标准规范执行。(5)施工现场出现的各类预埋件、固定件、安装后的焊缝接口应采用手工机械除锈。(6)所有管道除锈后，外刷红丹防锈漆两道。7.15.3 管道运送对已做好防腐的管道运至现场后，一方面应进行外观检查，做好记录，核查管材、管件等材质证明书及合格证书和防腐、保护层的质量合格证，对检查不合格或有缺陷的材料，在未修补前不得用于工程上。根据进度计划沿管线走向布放。管子吊装采用专用尼龙吊装索具，以保证防腐层不受损伤。布管采用吊车吊装布管，管子摆放时应注意管子下方不得有石块等硬物，以防止损伤管子或防腐层。7.15.4 预制(1)管道(架)预制加工应按现场审查确认的设计管段图或依据管道平、剖面图绘制的管段(架)加工图进行，预制加工图应标注现场组焊位置和调节裕量。(2)管架预制加工应提前进行，检查合格后，按规定摆放，及时安装，以免影响管道的组对定位、焊接。管道预制过程中的每一道工序，均应核对管子标记，并作好标记的移植和记录。弯管最小弯曲半径应符合设计规定。(3)支架安装。制作支架时将材料矫正、平直、切口处不应有卷边和毛剌。制作好的支架应牢固、平正，尺寸准确，支架应固定牢固，横平竖直，整齐美观。(4)公称直径大于100mm钢管弯制后，应进行消除应力的解决。(5)检查合格后的管道预制件应有标记，其内部不得有砂土、铁屑、熔渣及其他杂物，并封闭。存放时应防止损伤和污染。7.15.5 测量放线(1)管支架底座测量依据施工图纸、根据设计标高对管支架或基础预埋件进行测量，并做好测量记录，以便对管托做出调整，检查合格应及时办理交接手续。(2)管道中心线的定位拟定一条管线的中心线，其方法为：以栈桥中心线在首尾支架上拟定一根管道的中心点，接着以经纬仪或拉线的方式拟定在其他管支架的中心点，并用记号笔进行标记，注明管径及介质。依此类推，拟定其它管道的中心线。7.15.6 管道组对焊接对检查合格的管道进行组对焊接。(1)组对、焊接施工顺序：清管焊口打磨安装对口器组对焊接拆对口器。(2)管口椭圆度使用管口塞规进行测量，超过规范规定的使用螺旋式管口矫正器进行矫正。对有机械损伤、矫正无效的管端变形部分应进行切除,切除长度视具体情况而定。管内的污油、铁锈等，用电动钢丝刷进行清理，使其呈现出金属光泽。(3)焊接技术措施为能保证本工程安装施焊质量达优，根据国家技术标准、规范以及施工图，结合相关制度、工艺、检查等技术与管理方面的规定，以及具有的施工技术经验，现针对本标段管道的焊接安装施工，提出如下几个方面的规定，以保证施工质量。a.人员资格：凡参与管道施焊接的工程技术人员和施焊接人员，均应符合相关标准规定的资历。即：技术人员必须是管道及其安装和焊接方面的专业技术人员，参与安装施焊的焊工必须是通过培训与考核的，且持有与本项管道工程安装所需要焊接形式、位置、方法、焊材与母材等项内容完全相相应的资格证的焊工。b.管道焊缝的设立 管道焊缝的设立，应便于焊接及检查，并应符合下列规定： 除采用无直管段的定型弯头外，管道焊缝的中心与弯管起弯点的距离不应小于管子外径，且不小于100mm。焊缝与支、吊架边沿的净距离不应小于50 mm。 管道两相邻焊缝中心的间距，应控制在下列范围内：)直管段两环缝间距不小于100mm，且不小于管子外径；)除定型管件外，其他任意两焊缝间的距离不小于50mm。 c.在焊接接头及其边沿上不宜开孔，否则被开孔周边一倍孔径范围内的焊接接头，应100进行射线检测。管道上被补强圈或支座垫板覆盖的焊接接头，应进行100射线检测，合格后方可覆盖。d.焊接操作规定管道焊接施工时，不得在焊接表面引弧或实验电流，以免擦伤管子表面。除焊接工艺有特殊规定外，每一条焊缝应一次连续焊完。如因故被迫中断，应采用防裂措施。再焊接时必须进行检查，确认无裂纹后方可继续施焊。每根焊条焊完后，注意接头打磨，熔接良好，收弧时要填焊接满，不得产生弧坑。e.焊接环境规定当焊接环境出现下列任一情况时，须采用有效防护措施，否则严禁施焊。药皮焊条手工焊时，风速大于8m/s。相对湿度大于90%。雨天环境。f.焊接材料规定根据工程进度和计划安排，材料员依据专业工程师签发的领用单进行焊条烘干，一次领用的焊条一般不超过一天的用量，反复烘干次数不得超过二次。焊工领取的焊条必须置于保温筒内，随取随用，不得将焊条放在地面。7.15.7 阀门安装1) 阀门DN50的采用法兰活塞阀，DN50的采用法兰柱塞阀；法兰垫片采用钢片石墨缠绕垫。阀门在安装前按不低于规范规定进行强度和严密性实验，若有不合格须检修后再实验， 经检修实验仍不合格者须进行更换。强度和严密性实验应用洁净水进行， 强度实验压力为公称压力的1.15倍，实验时间不少于5分钟，壳体、填料无渗漏为合格。严密性实验按公称压力进行，以不漏为合格。2) 阀座与阀体结合牢固，阀芯与阀座的结合良好，并无缺陷，阀杆与阀芯的联接灵活，可靠；阀杆无弯曲、锈蚀， 阀杆与填料压盖配合适度，螺纹无缺陷，阀体与阀盖接合良好；垫片、 填料螺栓等齐全、无缺陷。3) 实验合格的阀门，应及时排尽内部积水，密封面应涂防锈油，关闭阀门封堵进出口。4) 阀门的传动装置和操作机构进行清理检查， 规定动作灵活可靠，无卡、闪、渗漏现象。5) 法兰或螺纹连接的阀门于关闭状态下安装。6) 安装前复核产品合格证和实验记录， 按设计规定核对型号并按介质流向拟定其安装方向。7) 阀门安装前清理干净，保持关闭状态。安装和搬运阀门时，不得以手轮作为起吊点，不得随意转动手轮。8) 阀门应连接自然，不得强力对接或承受外加重力负荷， 法兰周边紧力应均匀，以防止由于附加应力而损坏阀门。9) 手轮应操作方便，按规定拟定介质流向和安装位置。 7.15.8 法兰安装 1）外观检查法兰密封面及密封垫片，不得有影响密封性能的缺陷。 2）法兰连接时应保持平行，其平行偏差 法兰外径的1.5/1000，且2mm，不得采用强硬紧固螺栓的方法消除歪斜或其它缺陷。 3) 法兰连接时，应使用同一规格螺栓，安装方向一致， 螺栓应露出螺母23个螺距，螺母应位于法兰同一侧。4) 紧固螺栓应对称均匀，分数次加力锁紧。5) 垫片安装根据设计或说明书分别涂石墨、机油或铅油等试剂。7.16管道清洗吹扫、水压实验7.16.1 管道安装完毕后，管道系统应进行水压实验。7.16.2 试压前应对试压管件、阀门、仪表进行检测和校验。试压安装的压力表的等级精度不得低于1.6级，并经校验且在有效期，表盘直径为150mm，最小显示刻度0.05MPa，规格为04.0MPa。实验用压力表不少于2块。 7.16.3试压过程中若有泄露，不得带压修理。缺陷消除后应重新实验。7.16.4 管道系统实验合格后，应缓慢降压。排放时应考虑反冲力作用及安全环保规定。管道系统试压完毕，应及时拆除所有的临时盲板，核对记录，并填写管道系统试压记录。7.16.5 管道系统压力实验合格后进行吹扫。吹扫可采用人工吹扫、水冲洗、空气吹扫等方法。7.16.6 管道吹扫前，不应安装孔板、法兰连接的调节阀、接流阀、安全阀、仪表件等。对已焊在管道上的阀门和仪表，应采用相应的保护措施；不参与系统吹扫的设备及管道系统，应与吹扫系统隔离；管道支架、吊架要牢固，必要时应予以加固。管段的吹扫口应选在人烟稀少的地方,并设立警戒标志,吹扫口及放空管必须有可靠的接地装置,吹扫时设立禁区。7.16.7吹扫压力不得超过管道系统的设计压力。管道系统水冲洗时，宜以最大流量进行冲洗，流速不得小于1.5m/s。水冲洗后的管道系统，可用目测排出口的水色和透明度，应以出、入口的水色和透明度一致为合格。7.17 管道碰头7.17.1 管道水压实验、清洗吹扫合格后，拆除盲板，新旧管道进行碰头施工。7.17.2 施工前必须确认旧管道蒸汽、凝结水已停供、放空，管壁温度降至环境温度。7.17.3 接头焊接操作必须严格按规范执行。7.18 管道防腐保温。7.18.1 保温材料选用岩棉管壳保温。保温材料厚度见设计说明。7.18.2 所用材料的合格证或检查报告应齐全、有效，性能参数符合设计规定。7.18.3保温材料到货时，检查材料是否受潮，核对其规格、型号是否符合规定。7.18.4 保温制品的拼缝宽度，不应大于5mm。7.18.5 保护层施工，同层错缝搭包。7.18.6 管道端部或盲板部位，包裹绝热层。7.18.7保温材料捆扎施工，捆扎时不得采用螺旋式缠绕捆扎，每段岩棉管壳至少捆扎二道，采用14#18#镀锌铁丝捆扎。7.18.8 在进行有坡度的水平管道安装时，从低处开始逐段向高处安装，环缝搭接50mm。弯头与直管的搭接部分应为5070mm。7.18.9 管道转弯处保温层留伸缩缝。7.18.10法兰处留出螺帽位置7.18.11对于已安装好的保温层，严禁踩踏。7.18.12 保温前对焊缝、支架等处进行全面检查，对防锈漆破碎或漏掉处清理后涂红丹防锈漆两道。7.19 沟盖板、地面恢复7.19.1 管道安装竣工、检查实验合格后应请甲方相关人员进行安装部分及隐蔽前的现场检查验收，同时做好相关记录。7.19.2 验收合格、新旧管道碰头结束后，进入地沟、地面土建恢复阶段。7.19.3 沟盖板采用人工机械结合安放，盖板边、缝混凝土解决。7.19.4 地沟覆土尽量采用原开挖土，素土回填夯实。土方局限性时外购。7.19.5 人行道面砖基层、面砖及混凝土道路按原设计恢复。7.19.6 对施工过程中拆除或移动的其它地面、地下设施按原状恢复。7.19.7 及时清理垃圾，保证施工环境和秩序良好。7.20 绿化恢复7.20.1 对移除的乔木、灌木进行回迁栽植，按原状恢复。7.20.2 恢复损坏的草皮。7.20.3 注意保护、养护，保证树木成活率100%。7.21 现场清理 现场施工完毕后，拆除围护、临设，打扫环境卫生，清运现场杂物。7.22 竣工验收工程施工完毕并自检合格后，报请建设单位、监理公司等单位进行工程竣工验收。竣工验收由建设单位组织进行。验收合格后由建设单位、监理公司、施工单位三方在交竣工验收证明书上签字盖章。项目部在竣工之日起两个月内，按协议规定将竣工图、技术资料、质量评估资料、保证资料装订成册，交付建设单位。7.23 试运营工程竣工验收合格后，派技术人员配合业主进行试运营。对法兰、阀门和补偿器等处的螺栓在试运营时进行热紧，热紧时运营压力应降至0.3MPa 以下，应对称、平衡、适度地紧固螺栓。8 质量、安全保证措施8.1 质量安全保证体系和质量目的8.1.1为了保证施工质量达成设计和施工验收规范的规定，满足安全和使用功能，为此，我公司组建以项目经理为首的工程施工质量安全保证体系，质量安全保证体系机构组织成员如下：（1）项目经理（2）技术负责人（3）专业技术工程师（4）质检员（5）安全员（6) 施工班长（7）班组质量自检员（8）班组安全员由以上人员组成项目质量、安全管理机构，我公司和质量部门将对本工程实行系统地全面监控，保证质量体系有效运作，保证工程质量为优良。8.1.2质量安全目的：保证按期交工，争创合格工程，无安全事故发生，达成100%合格工程。认真贯彻GB/T19001-ISO9001质量管理体系，达成国家现行建筑工程施工质量验收标准。8.2质量保证措施8.2.1建立完整质量保证体系，针对本工程特点，建立工程质量保证体系组织机构。8.2.2开工前编制本工程施工计划，严格按工艺计划进行施工全过程控制，以保证质量目的的实行。8.2.3充足发挥班组自检，项目部技术人员复检，专职检查员专检的工作程序，把质量控制在每个施工环节。8.2.4严格实行测量双检制，设计图纸审核制，技术交底制，隐蔽工程监理检查制，工程质量验收制等制度，严格保证各工序的工作质量。8.2.5专业技术工种持证上岗，开展全面质量管理活动，把质量目的分解到班组，贯彻到具体负责人。以工序质量保分项工程质量，以分项质量保分部质量，以分部质量保单位工程质量，从而保证整个工程达成优质工程标准。8.2.6坚持工程材料验收和复检制度，杜绝一切不合格材料进入施工现场。8.2.7认真做好施工记录、分项工程质量控制记录、隐蔽工程检查记录，建立有关的技术档案，做好内部资料，按规范和甲方规定编制竣工文献。8.2.8对不合格的工序、分项工程不放过，对重点工序、关键工序要做到专检。8.2.9对部分已竣工程做好验交前保护工作，保
