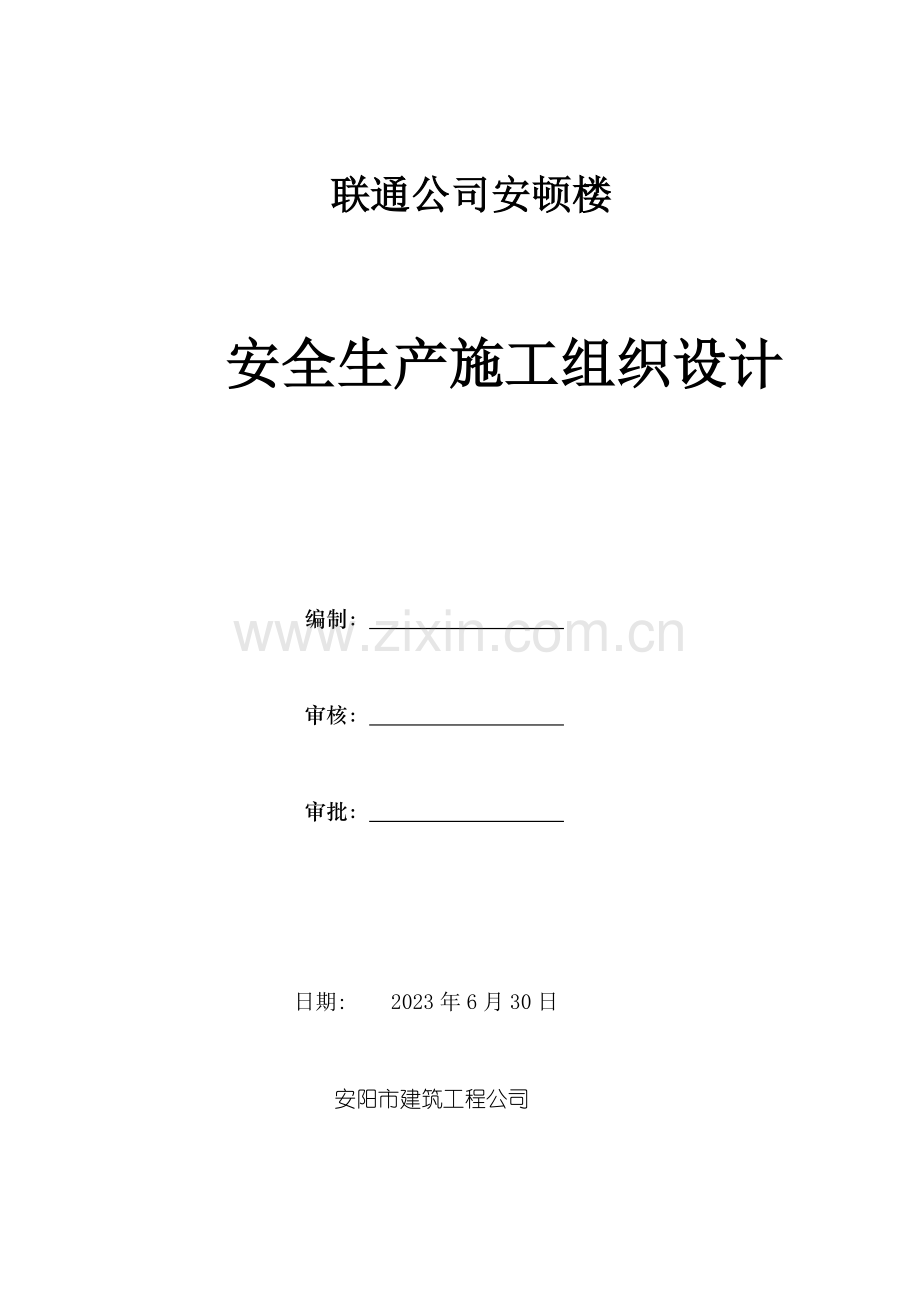

联通公司安顿楼
安全生产施工组织设计
编制:
审核:
审批:
日期: 2023年6月30日
安阳市建筑工程公司

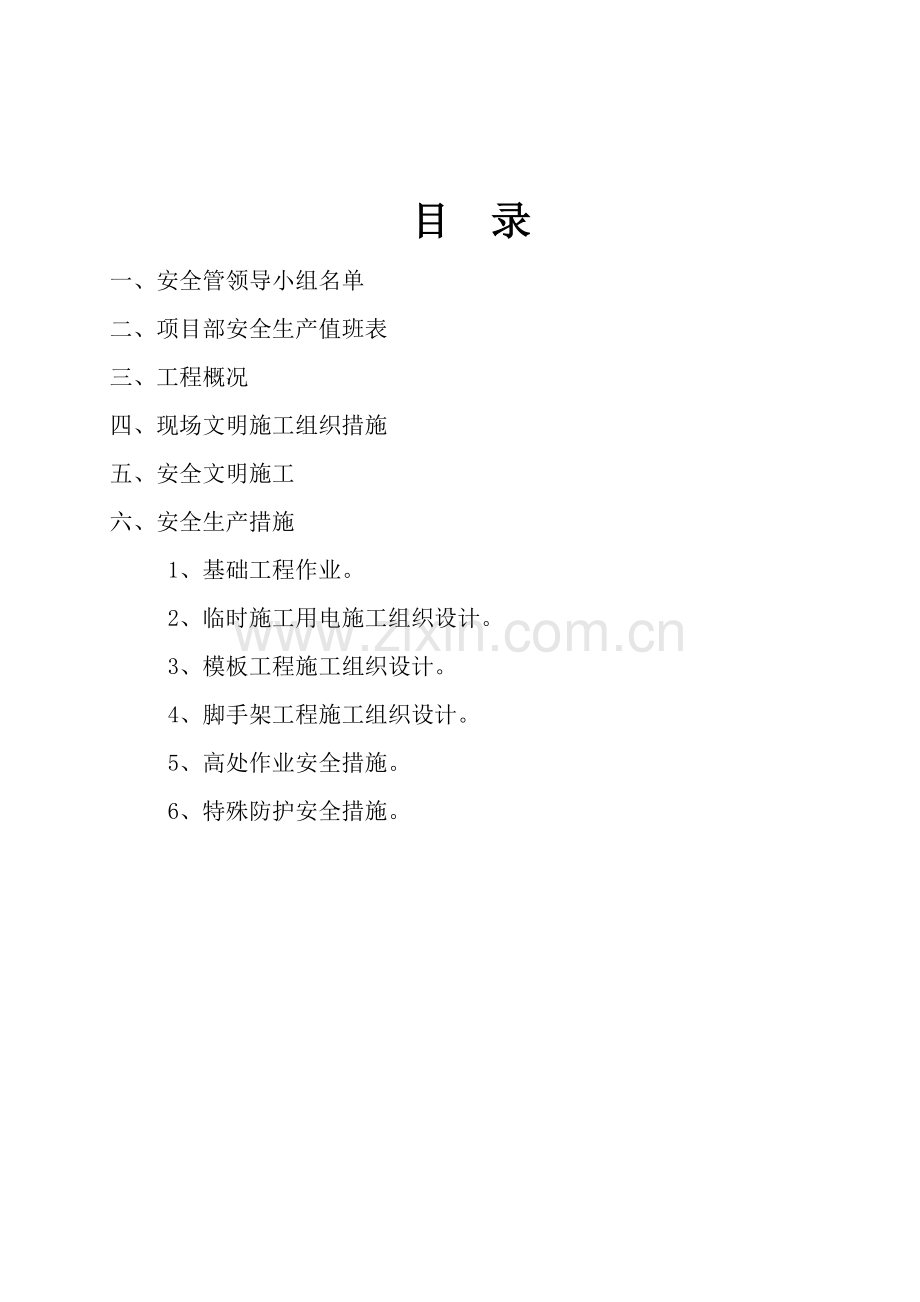

目 录
一、安全管领导小组名单
二、项目部安全生产值班表
三、工程概况
四、现场文明施工组织措施
五、安全文明施工
六、安全生产措施
1、基础工程作业。
2、临时施工用电施工组织设计。
3、模板工程施工组织设计。
4、脚手架工程施工组织设计。
5、高处作业安全措施。
6、特殊防护安全措施。
安全管理领导小组名单
组长:郝志峰
副组长:张宝玉、方海平
成员:席宏伟、索士平、崔凤鸣
郝俊峰、孙国安、武伟超
金城建筑工程公司
联通公司安顿房项目部
项目部安全生产值班表
星期一:郝志峰
星期二:张宝玉
星期三:郝俊峰
星期四:方海平
星期五:席宏伟
星期六:孙国安
星期日:李春江
工程概况
工程名称:联通公司安顿房
施工单位:金城建筑工程公司
建设单位:姜堰市城市建设投资发展有限公司
结构形式:框架 层数:五层
建筑面积:2456㎡ 总造价:
质监部门:姜堰市质量监督站。
项目经理:郝志峰 工程技术负责人:王兰兰
施工员:崔凤鸣 安全员:方海平
质检员:郝俊峰 资料员:李春江
开工日期:2023.2.18 竣工日期:2023.8.26
监理单位:河南省卓越工程管理有限责任公司。
治安领导小组:组长:郝志峰 成员:索士平、崔凤鸣
消防领导小组: 组长:张宝玉 成员:席宏伟、孙国安
现场文明施工组织措施
一、 建立建全施工现场文明施工保证体系,各种文明施工规章制度,做到文明施工有计划、有措施、有检查、有处罚。
二、 施工现场要做到场地平整、道路畅通、水通、电通。
三、 施工现场要根据场合环境,保证排水系统的完整,做到无污水、无雨水积存和溢流。
四、 保持现场的场容、场貌的整洁、卫生,健立卫生清洁制度,并设专人对现场进行清扫。
五、 对于各种建筑材料、大型机具、半成品、机械设备和临时建筑物要按照平面布置整齐,并设立明显的标志。
六、 对易于产生重大噪声的机械设备应采用有效的控制措施,减少噪声污染。易产生重大粉灰的区域,要经常组织人打扫,保持清洁,使之不容易产生粉灰。夜间施工时,要通过相关部门审批。不得善自开工。
七、 工地生活设施必须符合卫生、通风、照明等规定,并设专人管理。
八、 现场的厕所、食堂等容易产生垃圾的地方,应设立垃圾池。定期清扫。材料等要按规定分类堆放,日产日清。施工完华后要
C、 做到料净场清。
九、 严格按照工地场合十不准,不准随地大小便,不准随地吐痰等。
十、 办公室、工具房、宿舍、食堂、要天天清扫,定期打药消毒。
十一、 爱惜公物、财物、场地花草树木,节约用电、用水。
十二、 严格尊守各种机械设备的安全操作规程,做好自我防护。做到“三不伤害”。
安全文明施工
一、自觉尊守施工现场的各项规章制度。
二、服从项目部领导的各项安排,认真搞好各项工作。
三、尊守文明施工制度,搞好施工现场管理。
四、爱惜公物、财物、花草、树木、鼓励节约。
五、尊守各项机械设备和施工机具的操作规程,做好自我防护。
六、管理好自用的各种机械设备,工机具,防止丢失与损坏。
七、严格按照施工规范施工,树立主人翁意识。
八、严格严禁打架斗殴,敢于向违章行为做斗争。
九、积极能干,认真负责,准时完毕领导交给的各项任务。
十、着装整齐,行为得体。不做有损于施工的事,不做不文明的人。团结协作,不扰民害民。
安全生产措施
一、 严禁非施工人员进入施工现场。
二、 严禁不戴安全帽的人员进入施工现场。
三、 基坑边、四口、五临边,高处作业时,无防护措施不得作业。
四、 新入场员工必须进行三级安全教育后,才可进行作业。
五、 对于特种操作人员,没有上岗证的不许进行特殊机械作业。
六、 手持式小型电动工具,无漏电保护装置的不得使用。
七、 机械、电器、起重设备等无安全防护装置不准许操作。
八、 班前不做安全技术交底的,无安全措施的,不准许进行作业。
九、 木工刨房,仓库等有燃火隐患的部分,无防护装置的不准许操作,以防止失火,在此区域内,严禁吸烟,动火。以防发生火灾。
十、 夜间施工时,应在现场部置照明设施,并设专门电工值班,无电工的,不准许施工。
十一、 严禁违章指挥,严禁违章作业和违反劳动纪律的现象存在和发生。
(一)基础工程作业
一、 挖土采用机械设备进行时,要注意机械设备下不充许站人。司机严禁酒后驾驶,发防发生事故。
二、 采用人工挖掘时,应从上而下分层进行,两人操作间距应大于2.5米,严禁采用挖空底脚的操作方法。
三、 开挖坑(槽),当沟深度超过1.5米时,一定要根据土质和挖的深度按规定进行放坡或加可靠支撑。假如既无放坡,也不加可靠支撑,则不许施工。
四、 坑(槽)、沟边1米以内不得堆土,堆料和停放机具。假如在1米以外堆土,其高度不宜超过1.5米。临边附近的建筑物的距离不得小于1.5米,有危险时必须采用加固措施。
五、 挖土方时,不得在有建筑物的老地基下或边坡帖近末加固的危险楼房基底下进行,挖土时应随时注意上方土壤的变动情况,如发现有裂纹部分塌落应及时放坡或加固。
六、 工人上下深坑(槽)应预先搭设稳固安全的阶梯,避免上下时发生坠落。
七、 开挖深度超过2米的坑(槽)、沟边沿处,必须设两道1.2米高牢固的栏杆和悬挂危险标志,并在准备期间挂红色标志灯。
八、 严禁在深坑边(槽)、悬岩、陡坡下休息。
九、 雨季施工时, 必须设立排水沟。并且要可以保证其顺畅。随时注意边坡的稳定。雨下的过大时,停止施工。
十、 夜间挖土方时,应尽量安排在地形平坦、施工干扰较少和运送道路畅通的地段,施工现场要有足够的照明。
十一、 在机械开挖过后,边坡稳定性较差,要派足够人工修槽后,才干进行下一步作业。
十二、 土方施工中,施工人员要经常注意边坡是否不裂缝、滑坡迹象,一旦发现裂缝和滑坡迹象,应当立即停止,待解决和加固后才干进行施工。
(二)临时施工用电组织设计
姜堰市联通公司安顿房位于罗塘西路与幸福路交叉路口。建筑面积2456M2 楼层高度21米。共5层,地下一层。结构形式为全框架结构。现场三通一平工作基本完毕,施工手续齐全,具有开工条件。主体施工阶段采用QTZ40塔式起重机进行垂直运送。
二、设计环节
1、本工程为全框架市重点工程,施工现场范围内无通迅线路,地下有一路市政雨(污)水管道需要移位后方可进行基础工程的施工。
2、本设计仅负责二台315KV(S9)型箱一次变压柜负荷开关以下线路,重要是主体施工用电,装修施工用电的和设备调试用电。电气开关的选择、布置、使用、维修和管理。
3、本供电系统采用五个PGL-04系列配电柜,三相五线制,三级配电,三级保护,工作零、保护零分别使用其中三级保护规定为首端漏电不大于80AM。重要保护总配电箱至分派电箱电缆漏电。漏电时间保护系数不大于0.1S。开关箱和流动箱漏电不大于30AM,漏电时间保护系数不大于0.1S。
4、根据施工现场用电设备布置情况,采用多元配电线路法将八条电缆从配电室分布全现场。从三级电箱分支电路,配电合理、互不干扰,防止因电气故障影响施工。
5、为保证现场用电达成规范化管理,在配电程序上采用二步配电法,解决现场开工初期用电混乱局面。
6、办公区域用一台PGL型,配电柜对办公室进行照明和设备供电。钢筋生活区,则从总S9上引出电缆对其实行供电,同时分支与泥工生活区和钢筋西区。外配二台S9型配电柜,以满足施工用电的需要。
三、电缆分布
1、为了满足施工现场用电需要,在现阶段宜采用高空架空线连接,所用电杆要坚固牢固,且绝缘良好,最小挡距不小于30M。挡距内无接头,架空线两线间距离不得小于0.3M,架空高度,应控制在距地面4米范围内。假如工程室内配线应不高于2.5米。距施工场地动力车道不小于6米,相序用单项排列。
2、东西钢筋加工区,东西木工加工区用电设备的电线分布,则沿场内道路距坑边6米处,挖60CM深,30CM宽地沟埋地敷设电缆。电缆通向S9配电箱,外接双向异步扎刀。
3、此外从PGL-04型变压柜分派四条支线,由架空电杆通向地槽中间的S9型配电箱,作为现浇混凝土用电。办公室用电则从PGL-04型变压柜中另分派出四条支线,由地埋线路通向用电设备。
4、为了节约成本进楼电缆按不同规格采用分层供电,电缆随楼层上升,电缆每层固定一次,必须将电缆固定牢固。
5、楼层电箱分派,每一流水段一个,设一个分级小配电箱,每一楼层分派四个三级电箱。现场照明采用碘钨灯与普通照明灯若干。
6、根据工程进度及施工需要使用机械用电量记录如下:
序号
名称
功率(KW)
数量
1
塔吊QTZ40
55
1
2
电焊机
20
2
3
木工圆锯
5
4
4
木工平刨
5
2
5
打夯机
2.8
4
6
镝灯
1
4
7
振动器
2.5
10
8
对焊机
90
2
9
水泵
10
5
10
切割机
2.2
4
11
其它照明
75
7、总负荷计算和总电流量计算:
塔吊QTZ40:55KW
KX=0.3,cosφ=0.7,tgφ=1.02
容量Pe1=55×0.63=34.65KW
计算负荷:
Pjs1=2Pe1×Kx=0.3×34.65=10.4KW
Qjs1=Pjs1×tgφ=10.4×1.02=10.61(kvar)
电焊机
Kx=0.35,COSφ=0.4,tgφ=2.29
电焊机20×4=80(KW)
冷挤压机4×4=16(KW)
对焊机90×2=180(KW)
容量Pe2=JC/JC100×PN0.5×(80+16+180)466=225(KW)
计算负荷:
PJS2=Kx×Pe2=0.35×225=78.75(kW)
Qjs2=Pjs2×tgφ=78.75×2.29=180.34(kvar)
木工圆锯
Kx =0.7, tgφ=0.88
Pjs3= Kx×Pe3=0.7×(5×6)=21(kW)
Qj3= Pjs3×tgφ=21×0.88=18.48 (kvar)
打夯机
Kx =0.8, tgφ=0.75
Pjs4= Kx×Pe4=0.7×(2.8×4)=7.84(kW)
Qj4= Pjs4×tgφ=7.84×0.88=6.9 (kvar)
镝灯
Kx =0.8, tgφ=1.6
Pjs5= Kx×Pe5=0.8×4=3.2(KW)
Qj5= Pjs5×tgφ=3.2×1.6=5.12 (kvar)
振动器
Kx =0.7, tgφ=1.02
Pjs6= Kx×Pe6=0.7×2.5×10=17.5(KW)
Qj6= Pjs6×tgφ=17.5×1.02=17.85 (kvar)
水泵
Kx =0.7, tgφ=1.08
Pjs7= Kx×Pe5=0.7×5×10=35(KW)
Qj7= Pjs7×tgφ=35×1.08=37.8 (kvar)
切割机
Kx =0.35, tgφ=2.26
Pj10= Kx×Pe10=0.35×2.2×4=3.08(KW)
Qj10= Pjs10×tgφ=3.08×2.26=6.96(kvar)
总有功功率:
PJS=KX∑PE
PJS=0.9×(34.65+80+16+180+21+7.84+3.2+7.5+35+
3.08)=350.09(KW)
总无功功率:
QJS=KX∑PE
PJS=0.9×(10.4+180.34+18.48+6.9+5.12+17.85+37.8
+6.96)
=255.65
总的视在功率:
SJS=√PJS2+QJS2=√255.652+350.092=433.49(kvr)
总电流计算IJS=658.65(A)
根据计算总的视在功率为433.49KVA,总的计算电流为658.65(A)。因此现场现有的2×315kVA变压器完全可以满足施工需要。
四. 线路保护方式漏电开关安装
(一) 漏电保护器的选择
漏电保护器品种繁多,使用的目的和场合不同,保护的范围不同,因此,应根据现场实际情况选用适当的漏电
动作电流和不同的漏电保护器。
1.在规定较高的场合,选用自保式漏电保护器,由于自保式漏电保护器一旦机内元件损坏,保护器起保护作用时,机器会自动断电源第二套备用双保险电路立即投入使用,消除了保护运营。
2.在供电面积较大的场合选择第一次自动重合闸功能的漏电保护器,当电路瞬间跳闸,使现场停电,第一次重合闸装置的漏电保护器可自动送电。
3.在潮湿或充满蒸汽的场合,因人体容易粘湿或出汗,人体电阻较低,故采用防溅型动作电流小于30MA的漏电器。
4.在一般使用手持电动工具场合,应使用动作电流小于30MA动作时间小于0.1S的漏电保护器。
5.对于移动式电器设备,在露天操作,应采用动作电流小于30MA的漏电保护器,违法安全,人们往往把漏电保护器的动作电流选得很低,但往往由于配电线路和用电设备总是存在着正常的对地分布电容,因此,在正常情况下,总会有一定的漏电流,它的大小与导线长度,设备容量,导线布置及绝缘好坏,环境条件有关,假如漏电保护器的动作电流小于配电系统总漏电流,则会导致误动作,漏电保护器的动作电流值应大于漏电保护器设备的总泄漏电流值。用于主干线的漏电保护器,应选择动作电流大于主干线实测泄漏电流2倍的漏电保护器。
用于分支路中的漏电保护器,应选用动作电流大于实测电流的2.5倍,同时应满足大于其中泄漏电流最大一台用电设备的实测泄漏电流4倍的条件。
选择漏电保护器还要注意参数。
1. 额定漏电动作电流—规定漏电保护器在漏电电流达成此值之前不能动作。
2.额定漏电动时间—从施加漏电动电流到被保护电路切断电源这段时间,额定漏电动作时间是漏电保护器的动作时间的额定值,也就是说漏电保护器的动作时间必须小于或等于该额定值。
3.额定接通分段能力—即漏电保护器在规定的时间内,可以接通,承受和断开的额定漏电电值。
4.额定接地短路接通分段能力—当电路发生短路时,漏电保护器可以承受和分段的最大短路电流值。
总之,结合现场实际需要,选择漏电保护器,但必须符合B6829--86《漏电电流动保护器》规定的产品。
(一) 施工现场线路保护措施
1.电缆线路采用穿管埋地或高空架设,严禁沿地面明设。
2.电缆在室外直接埋敷设的深度应不小于0.6m,并应在电缆上下各均匀铺设不少与50mm好的细砂。然后覆盖砖保护层,上面埋设标牌。高空架设高度不低于六米。
3.橡皮电缆放在支架上应用绝缘子固定,严禁使用金属裸线作绑扎,固定点间的距离应保证橡皮电缆承受自重所带的荷重,橡皮电缆的最大弧垂距地不得小于2.5m。
4.电缆的接头应牢固可靠,绝缘包扎后的接头不能减少本来的绝缘强度,并不得承受张力。
5.建筑物进入高层施工时,必须采用埋地引入,电缆垂直敷设的位置应充足运用在建工程竖井,垂直孔洞等,同时应靠近负荷中心,固定点每层楼层不得少于一处,电缆水平敷设沿墙固定,最大弧垂距地不得小于1.8m。
6.室内配线必须采用绝缘铜线,采用瓷夹敷设,距地面高度不得小于2.5m。
7.进户线在室外处要用绝缘子固定,进户线过墙应穿套管,距地面应大于2.5m,室餐要做防水弯头。
七.电源进线与配电位置拟定
根据现场勘探情况和建筑单位提供一台变压器,变压器位置考虑到供电方面的有效因素,供应现场合有用电。
八.安全用电措施
1.采用TN-S供电系统,在施工把工作零线和保护线在供电电源处严格分开,PE线不许断线。
2.漏电保护器的选择应符合国标4B6829-86《漏电流动作保护器》的规定,开关箱内的漏电保护器,其额定漏电动力电流应不大于30MA,额定漏电动作时间应小于0.1S。
3.安全电压按国家标准4B3805-85《安全电压》中规定。
4.电器设备的设立应符合下列规定:
(1) 配电系统应设立室内总配电屏和室外分派电箱和分派电箱实行分级配电。
(2)动力和照明配电箱宜分别设立,同一箱内动力和照明线路应分路设立,照明线路接线宜接在动力联的上侧。
(3)开关箱内应一机一闸,严禁同一个联电器直接控制两台及以上用电设备。
5.直埋电缆的敷设:
(1) 施工环节:
线路走向测量放线—挖电缆沟—清槽—放细砂—摇测电缆—放电缆—摇测—敷土盖砖—素土实.
(2) 施工方法:
由于本工程施工期约为1年,电缆长期工作时间最少1年,因此考虑时间较长,线路的走向位置测算规定准确不影响工程施工,规定严格按施工现场平面划分布线。
1) 挖沟:规定各线路沟道,直线段深度为自然地面下0.6m,沟底清平,有地下障碍物时可根据实际情况告知技术人员改道或采用其它措施。
2) 清槽、敷砂:电缆沟挖好后,需进行全面深度检测,并将基底部清理,然后敷设100mm厚的砂子,或用现场的途径过筛解决后敷设可以节省材料敷设厚度要均匀。
4)进行电缆摇测:电缆在敷设前必须进行摇测,低压500V电力电缆须用ZC-7型1000V绝缘电阻摇表,因现场合用电缆所有为新购电缆,固其绝缘电值均应在200V以上,且三相对零与对底均应平衡,否则不得进行敷设。
5)电缆放置方法:由于临时用电没有专用的放线设备,放线时可以采用土法施工:即在电缆沟的位置顺沟方向挖一深坑尺寸稍大于电缆轴的尺寸,顺沟方向放坡,然后用钢管穿在轴中间,钢管长度约为缆轴厚度的2.5倍,注意电缆头在轴上的绕向。
放线时要保证有足够的人力,185电缆需保持2.5米间隔一个人,用肩扛起一步一步随电缆沟放置,放置完毕后再作一次绝缘摇测,确认符合规定后进行下道工序。
6)敷砂盖砖:电缆敷设完毕后,规定请技术负责人员作隐蔽工程验收,验收合格后,将沟内因电缆放置时震落的大块砖或石块清除,然后铺上100mm细土,在细土上顺电缆的位置沉线敷设水泥盖板或红机砖,覆盖宽度应超过电缆两侧50mm,假如使用盖板时应指向受电方向。
7)回填土:填土前应再次进行隐蔽工程验收合格后,应及时进行填土夯实,现场几条道路处必须用机分层夯实,其它位置可以用人力木夯完毕。
8)埋表桩:电缆从配电室往各处的直线段作间隔15m左右的标桩拐弯的东围墙角及钢筋厂,除有标桩外还应有标志牌,标桩露出地面应小于150mm。
室内导线的敷设及36V低压照明装置。
(1)室内配线必须采用绝缘线,采用瓷瓶,距地面高度不得小于2.5m。
(2)进户线在室外处要用绝缘子固定套后距地大于2.5m作防水弯头。
(3)金属外壳的灯具必须作保护接零。
(4)室外灯具距地面不得小于3m,室内灯具不得低于2.4m,插座接线时应符合规范规定。
(6)灯头的绝缘外壳不得有损伤和漏电。
10.安全用电组织措施
(1)建立临时用电施工组织设计和技术措施并建立相应的技术档案
(2)建立技术交底制度。
(3)建立安全检测记录。
(4)建立电器维修制度。
(5)建立工程拆除制度。
(6)建立安全用电责任制。
九.防止电器火灾的措施
1.杜绝线路过负荷使用。
2.导线满足规范规定。
3.操作人员认真执行规范,对的连接导线,接线柱要压实,多股导线刷用端子连接。
4.配电室的耐火等级要大于三级。
5.施工现场内严禁使用电炉子,使用点钨灯与易燃物间距要大于30cm,并备防火设备。
6.施工现场应建立防火检查制度,强化电器防火领导体制,建立电气防火队伍。
7.一旦发生,一方面切断电源,用二氧化碳灭火器扑救。
十.现场配电平面的布置
(一)依据
(二)施工组织,总体设计规定。
(三)施工机械的位置。
(四)配电室的位置。
1.平面布置
根据以上依据考虑供电距离对设备允许电压减少影响。
(1) 集中供电:将负荷划分区域配电然后分派到各作业
点,即一级箱—二级箱—三级箱(移动箱) 。
(2)配电柜设计,采用定配电柜,由电流、电压标监测现场设备用电情况,随时调整负荷,使三箱保持平衡供电,现场配电详见平面图。
十一.施工用电规定与参数拟定
1.用电规定:根据J4J46-88标准规定和《国家建委质量检查标准》的规定,现场供电采用TN-S系统临时配电箱系统达成二即漏电保护,并规定末级保护漏电动电流不得大于30MA,潮湿地方为15MA,漏难得民流水大于0.1S,系统各级开关动作必须保持可靠,灵敏,不允许带病作业。随时检查,保证正常用电人生安全。
2.参数拟定:为保证施工正常供电,考虑用设备工作不同运营的因素,本着节约用电,安全用电,充足运用设备和规定,拟定如下参数:
(1)电动机系数KK取0.5。
(2)平均功率因数COSØ取0.7。
(3)设备允许电压降U取±5%。
十二.导线截面的选择
(一).选用计算公式
(1)按导线安全截面载流量选择导线截面
I=K.P/(3UCOS)1/2
1.按允许电压降选择导线截面
S=K(PL)/C.U
式:--计算系数,取77
△U%允许电压降,取5%
(二)计算公式的应用
2.从配电室到铁活加工班,线路长180M功率80KW
I=0.5×80/1.732×0.38×0.75
=81.03A
S=0.5×80×60/77×8
=62.3mm
所以选用VV(3×70+1×35+1×10)
3.从配电室到塔吊,线路长50m,功率70KW
I=0.5×70/1.732×0.38×0.75
=70.90A
S=0.5×70×50/77×8
=4.55mm
所以选用VV(3×35+1×16+1×10)直埋电缆。
4.从配电室到搅拌站,线路长102m,功率200KW。
I=0.5×200/1.732×0.38×0.75
=202.58A
S=0.5×200×102/77×5
=26.49mm
所以选用VV(3×120+2×70)
十三.反复接地和防雷接地安装
1.本工程采用三相五线制(TN-S)系统供电,其接地系统为反复接地和防雷保护接地。
2.工程总配电室,现场终端固定式配电箱均作反复接地,现场高大建筑机械如:塔吊卷扬机,超过建筑物外如要均作防雷保护接地,反复接地和防雷保护接地体均采用40×4镀锌扁铁,接地及采用的镀锌角钢,其接地电阻均应小于4欧姆。
3.接地机施工规定:沟槽深度不小于1m,接地及接地体连接规定焊接,三面施焊,焊缝饱满,无夹渣,焊接处应刷沥青油,接地极不得在人行道下敷设,施工完后必须经检查测试合格后,
方可与机械和设备连接,连接应用镀锌螺栓,其垫片.弹璜片齐全,连接紧密。
4.对施工完的接地装置位置做好标记,以防其它工种施工时破坏接地.
(三)模板工程施工组织设计
1编制依据
1.1 姜堰市建筑设计研究院有限公司设计的《联通公司安顿房》工程施工图。
1.2金城建筑工程公司施工组织设计;
1.3国家及江苏省、泰州市有关的规范、标准、规程。
《混凝土结构工程施工质量验收规范》(GB50204-2023)
《建筑安装分项工程施工工艺规程》
2模板工程概况
本工程分地下地上五层。由于,该工程结构复杂,模板较难施工。
2.1模板形式
地下室模板
墙体模板:采用预制竹木胶板大模板;
垫层模板:小钢模拼装;
底板模板:集水坑和底板以上外墙水平施工缝模板采用小钢模。
2.2地上结构模板
墙体模板:木制整体式大模板;
顶板模板:顶板采用木竹胶板,顶板支撑使用碗扣式支撑;
门窗口模板:使用钢木组合定型门窗口模;
楼梯模板:板底为竹胶板,楼梯采用定型钢模。
3、模板加工
1、方柱、梁模板现场加工
1)、选板:竹胶板厚度之差大于0.5mm时, 不得用于同一块模板(用游标卡尺测量)。
2)、严格按图纸加工,企口宽度为45mm。
4)、面板平整,接缝宽度不得大于0.5mm。
5)、主龙骨、次龙骨、面板连接牢固,自攻螺丝必须拧紧,不得用锤砸进。
6)、加工完后,按图纸所示编号进行编号,并告知技术部门验收。
五、工艺流程
1. 柱子
楼层放线→验线→钢筋绑扎→模板底部找平(沿模板内边线用1:3水泥沙浆找平)→自检→隐检查收→交接检→合模→柱箍安装→支撑→清理→自检→预检查收→交接检→混凝土浇筑时钢筋模板的复查维护。
2. 顶板、梁
放线→验线→支撑体系→纵横向龙骨→柱头模板安装→梁底模安装→自检→验收→梁钢筋绑扎→侧模安装→顶板模板支设→自检→预检→交接检→顶板钢筋绑扎→设备管线洞口预留预埋→梁柱接点清理→自检→隐检→交接检→混凝土浇筑时复查维护。
6.模板工程的重要施工方法
1、独立基础承台支模
配模:按照承台尺寸,用12厚竹胶板和50×100木方子配制,木方子水平放置,共设三道,加工成形后,检查验收。模板平整度、垂直度保证不超过1/1000,模板接缝严密、相邻模板接缝错台不超过1mm。
模板安装固定:按照弹出的承台边线把模板就位,用1.5m短钢管按500mm间距紧贴模板砸入地下,然后用水平钢管周圈连接, 具体详见附图。
2、筏板基础支模。
模板制作:根据基础结构形式及施工条件,按基础所在轴线内的净尺寸进行设计。模板高度:按梁净高设立有400、500、600三种高度。数量:按施工流水划分,配制B1-B14轴处后浇带的位置。
模板安装:根据梁侧边线焊接模板支架(见示意图)支架横杆上面标高为梁净高的底口,横杆与梁箍筋点焊,支腿与底板纵横钢筋绑扎。然后根据模板形号,对号入座组合。加固梁的下部用支腿档和木楔,梁的上部用螺栓将两块模板固定。
后浇带施工严格按设计图纸规定施工,封口采用木板封赌,木板上开孔预留钢筋位置。
模板加固:先竖立管,立管下口插入支架档上,管与模板纵档的中间用木楔固定,立杆上口用水平纵横钢管校正连接。
3、柱子
成排柱支模应先立长向两端柱模,校正复核无误后,顶部拉通线,再立中间柱模。柱箍采用10#槽钢,第一道距地300MM,其余间距400至500MM左右。支撑:中间柱支撑采用钢管桁架,在底部、中部、顶部设三道水平固定,斜撑用钢管和柱顶水平连接钢管连接,角度控制在45-60度范围内,顶在楼板上并与钢管架连接。边柱采用支撑与拉接相结合,拉链采用Ф6钢筋环制作,支撑与地面夹角宜为45至60度之间。柱模根部要用水泥沙浆堵严,防止跑浆。
柱头模板设立清扫口,位置设立在梁柱接头最低处,清扫口尺寸50×100mm。
4、 梁
普通框架梁
A、 按已给出的楼层轴线和标高线,在柱子上放出轴线和水平控制线,轴线需要引到梁顶部。
B、竖向支撑采用钢管脚手架, 立杆间距1.2m,梁底钢管支撑,横杆间距60cm。在钢管支撑高度的三分之二处,设一道纵向拉杆,拉杆间距不大于两米,与板的支撑连为一体。
C、先安装梁柱接头模板,梁底标高和截面几何尺寸对的后,在梁柱节点模板上端支顶牢固,再将梁下皮以下用10#槽钢及M20螺栓锁紧。注旨在混凝土接槎处沿柱周圈贴宽50MM的海绵条,当模板锁紧时,海绵条上口与已浇注的混凝土上口一平。
拉通线找直安装梁底模板。
D、 起拱:梁起拱1.5‰,起拱在加工梁底模时直接起拱,梁的侧模模板与底部模板的接缝处加海绵条,并一定挤严防止跑浆。
5、 顶板
A、 每根柱子弹出500MM控制线。
B、 顶板模板安装时,先在梁模板的两侧弹出水平线,以水平线控制好标高,然后按水平线调整支撑高度,安放主次龙骨,再在其上铺12MM厚竹胶板,竹胶板间隙不得大于2MM。
C、 支撑体系:支撑体系采用钢管脚手架加可调U托。主龙骨间距为800MM,次龙骨间距为300MM。
D、 梁与顶板同时支搭并联成一体,顶板模板压在梁侧模上,避免模板嵌入梁内,导致“吃模”。
E、 顶板模板铺好以后应进行标高检查工作,如有误差即时调整。
F、 次龙骨的接头搭接长度不少于300MM,且沿房间短向布置,主龙骨接头处增设一根支撑 。
6、 楼梯模板
A、 施工前应根据层高放样,先安装休息平台模板,再安装楼梯板斜楞,然后铺设楼梯底模,安装外邦侧模和踏步模板,安装模板时要特别加强斜撑的固定,防止浇筑混凝土时移动。
B、 在具体施工时注意踏步装修层的预留。
七、模板的拆除
1. 模板的拆除依据:根据同条件养护试块的强度值是否达成规范规定的强度值,具体依据如下:柱模、梁侧模在砼强度达成1.2Mpa以上可拆模;跨度大于等于8m的梁板,在砼强度达成100%方可拆模:跨度小于8m的梁板,在砼强度达成75%方可拆模。
1、 顶板梁模板拆除时由工长填写拆模申请,规定填写拆模试块的强度,混凝土浇筑时间,混凝土强度等级,拆除部位,由技术员签署意见,上报技术负责人审批。、
2、 拆模原则:遵循先非承重部位,后承重部位以及自上而下的原则。
3、 模板的拆除应保证不损坏棱角及外观。
4、 模板拆除顺序:
柱子:先拆除支撑及柱箍,再拆除模板。
梁板:先保存跨中支撑以承受上部施工荷载,然后拆除拉杆,拆除支撑前,在次龙骨增长临时支撑以保证主龙骨拆完时不致全面脱落,在出入口或已拆完的空间为出发点,拆支撑和主龙骨时,由远及近。拆模板时由近及远,必须同时将同房间模板所有拆完,不得有遗留。
5、 拆下的模板配件,严禁掷投,按指定地点堆放,并做到即时清理维修,刷好脱模剂。
八、模板安装质量规定
1、模板支设安装的规定
(1)、按配板设计和模板施工图的规定进行拼装, 以保证模板系统的整体稳定。
(2)、配件必须装插牢固, 支柱和斜撑下的支承面应平整垫实,并有足够的受压面积。
(3)、预埋件与预留洞位置必须安设牢固。
(4)、在柱上继续安装模板时,模板应有可靠的支撑点,其平直度应进行校正。
(5)、 支柱所设的水平撑与剪力撑应按构造与整体稳定性布置。
(6)、多层支设的支柱上下应相应在同一竖向中心线上。
2、模板安装规定
(1)、模板安装允许偏差
项 目
允许偏差(mm)
柱、梁轴线位移
3
柱梁截面尺寸
±2
每层垂直度
3
予留孔洞中心线位移
3
相临两板面高低差
2
表面平整度
3
九、安全规定
1、模板上架设的电线和电动工具采用有效的安全措施。
2、登高作业时,各种配件应放在工具箱或工具袋中, 严禁放在模板或脚手架上,各种工具应分挂在操作人员身上或放在工具袋内,不得掉落。
3、装拆模板时,上下应有人接应,随拆随运, 并应把活动部件固定牢固,严禁堆放在脚手板上或抛卸。
4、装拆模板时,必须采用稳固的登高工具,高度超过3. 30米时,必须搭设脚手架,装卸施工时,除操作人员外,下面不得站人,高空作业时,操作人员必须佩戴安全带。
5、安装柱模板时,应随时支撑固定,防止倾覆。
6、拆除模板,必要时应设立临时支撑。防止忽然整体坍落。
十、模板验算
1、板
板厚:按120mm考虑,次龙骨间距:0.3米,主龙骨间距:0.8 米,立杆间距:0.8米,施工人员及施工设备荷载:2.5KN/m2, 竹胶板:0.1KN/m2,木衬:8.7KN/m3
①次龙骨承载能力计算
q=0.3×25×0.22+2.5×0.3+0.1×0.3=8.25KN/m
qK=1.4q=8.25×1.4=141.59KN/m
g=8.7×0.05×0.1=0.0435KN/m
gK=1.2g=1.2×0.0435=0.052KN/m
gk+qk
↓↓↓↓↓↓↓↓
M=1/8(qK+gK)l2=1/8×(141.59+0.052)×0.82=0.97KN.m
σ=M/W=0.97×106×6/(50×1002)=11.64KN/m2<13N/mm2
②主龙骨(按最不利因素考虑一跨)
展开阅读全文
