屋面施工方案GU改.doc

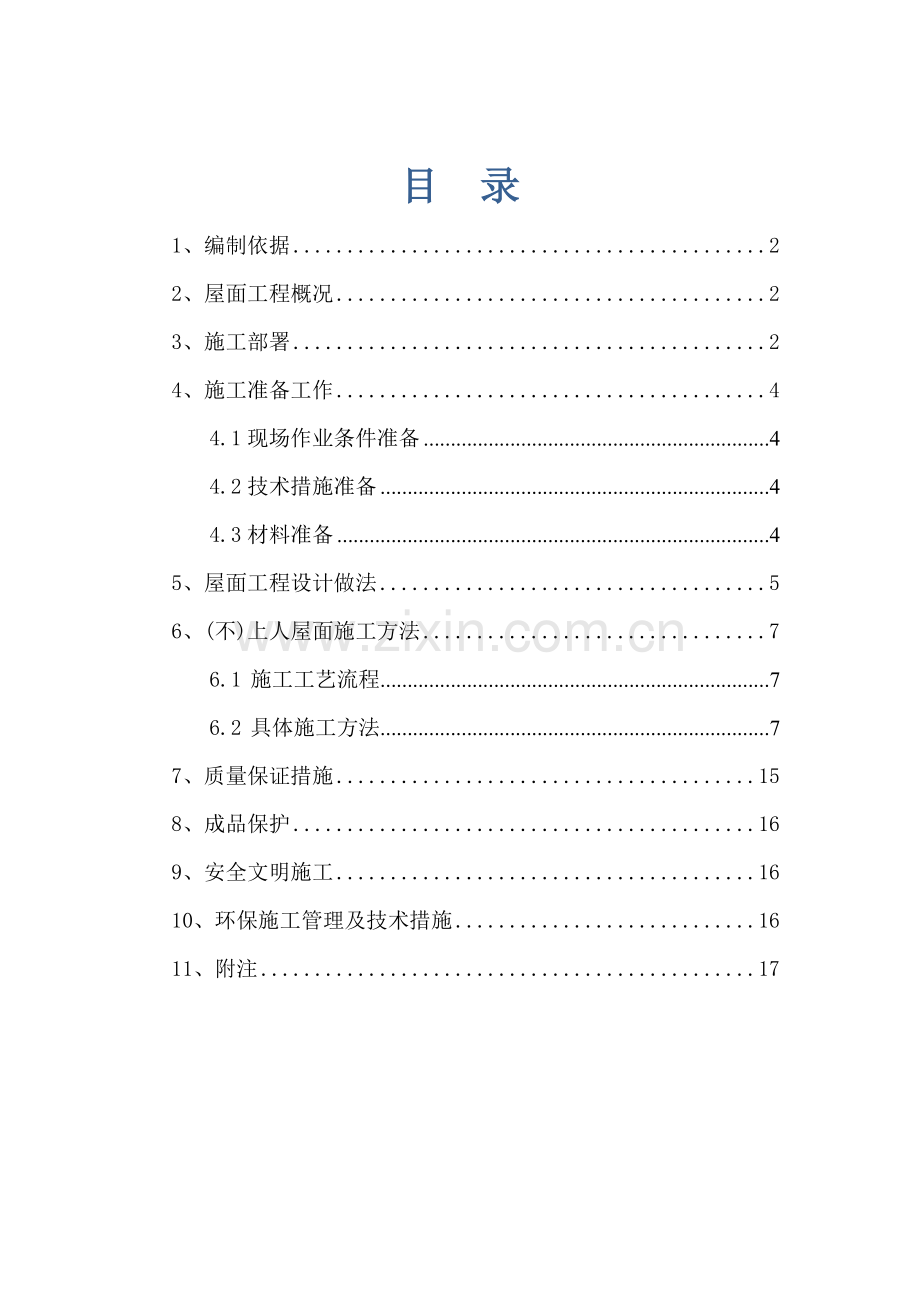

目 录
1、编制依据 2
2、屋面工程概况 2
3、施工部署 2
4、施工准备工作 4
4.1现场作业条件准备 4
4.2技术措施准备 4
4.3材料准备 4
5、屋面工程设计做法 5
6、(不)上人屋面施工方法 7
6.1 施工工艺流程 7
6.2 具体施工方法 7
7、质量保证措施 15
8、成品保护 16
9、安全文明施工 16
10、环保施工管理及技术措施 16
11、附注 17

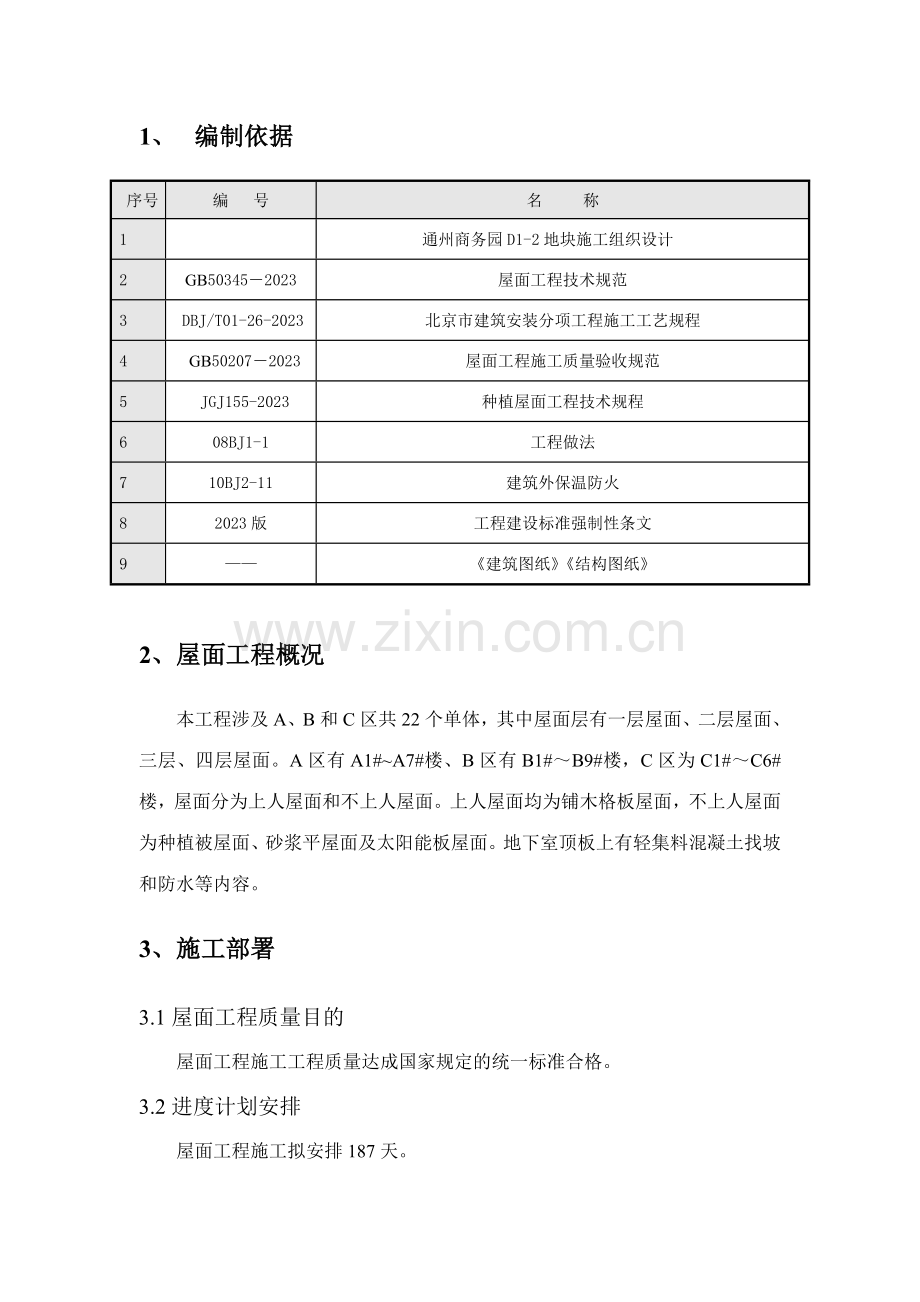

1、 编制依据
序号
编 号
名 称
1

通州商务园D1-2地块施工组织设计
2
GB50345－2023
屋面工程技术规范
3
DBJ/T01-26-2023
北京市建筑安装分项工程施工工艺规程
4
GB50207－2023
屋面工程施工质量验收规范
5
JGJ155-2023
种植屋面工程技术规程
6
08BJ1-1
工程做法
7
10BJ2-11
建筑外保温防火
8
2023版
工程建设标准强制性条文
9
——
《建筑图纸》《结构图纸》

2、屋面工程概况
本工程涉及A、B和C区共22个单体，其中屋面层有一层屋面、二层屋面、三层、四层屋面。A区有A1#~A7#楼、B区有B1#～B9#楼，C区为C1#～C6#楼，屋面分为上人屋面和不上人屋面。上人屋面均为铺木格板屋面，不上人屋面为种植被屋面、砂浆平屋面及太阳能板屋面。地下室顶板上有轻集料混凝土找坡和防水等内容。
3、施工部署
3.1屋面工程质量目的
屋面工程施工工程质量达成国家规定的统一标准合格。
3.2进度计划安排
屋面工程施工拟安排187天。
3.3管理人员及施工人员的安排：
3.3.1管理人员安排
重要施工管理人员一览表
部门名称
姓名
职务
职责
项目经理
王云
项目经理
工程负责人、全面管理
工程部
张根普
生产经理
生产主管、协助项目经理管理
刘振
施工员
协助生产经理管理现场的生产
技术部
谷玉强
技术负责人
现场技术协调，经管系、机电系总协调
李伦
技术员
协助技术负责人解决现场技术问题
王伟
资料员
负责现场资料收集管理
陈杰
实验员
实验、计量管理
质检部
张红光
质量负责人
负责A区质量
刘晓光
质检员
负责B区质量
于文力
质检员
负责C区质量
安所有
李瑞丰
安全负责人
负责现场安全、文明施工管理
章燕征
安全员
协助安全负责人现场管理
物质部
吴君
材料工程师
材料主管
董万全
材料工程师
现场收料、保管及存放使用管理

3.3.2施工人员安排：
每个施工区段应配备瓦工80人，抹灰工40人，普工20人，防水工30人。
3.4重要机具安排：
序号
名称
数量
单位
规格型号
备注
1
砼搅拌机
5
台
250L

2
砂浆搅拌机
2
台
50 L

3
运送小车
30
辆

4
铁锹
50
把

5
铁抹子
30
把

6
水平刮杠
20
把

7
平板振动器
15
台

8
滚筒
15
台

9
水平尺
15
把

4、施工准备工作
4.1现场作业条件准备
4.1.1屋面清理：屋面工程施工前应对屋面及女儿墙上所有垃圾、凸出屋面砼块等进行清理，使基层平整、干燥、干净。
4.1.2钢筋混凝土屋面，结构层表面应平整、坚实，做完防水后必须进行蓄水实验，当发现有裂缝、渗漏等缺陷时，必须进行封闭和防锈解决。
4.1.3有设备基础的A区A1、A2、A3、A6、A7#楼，B区B9#楼，C区C1和C6#楼，屋面施工前设备基础应施工完毕。所有出屋面的管道、上人孔或预埋件均应安装完毕，检查合格。
4.1.4 穿结构的管根在保温层施工前，应用细石混凝土塞堵密实；
4.1.5 找平层应平整、压实、抹光，使其具有一定的防水能力。
4.2技术措施准备
4.2.1 根据设计图纸及相关施工验收规范编制施工方案；
4.2.2施工前根据施工方案、设计施工图和标准图集等的规定，对相关的作业班组进行技术、安全交底。
4.2.3测量放线：应根据设计施工图在墙上弹出水平标高控制线及设计规定的厚度线，往下量出各层上平标高，并弹在四周墙上。
4.3材料准备
4.3.1屋面工程所采用的防水、保温等材料应有产品合格证书和性能检测报告，材料的品种、规格、性能等符合现行国家产品标准和设计规定。
4.3.2施工用各种材料进场前均应进行检查，需要复试的按规范规定进行复试，合格后才干在现场使用。
4.3.3水泥宜采用普通硅酸盐水泥或硅酸盐水泥，不得采用火山灰质水泥，强度等级不低于32.5级；石子最大粒径不宜超过15mm，含泥量不应大于1%，应有良好的级配；砂子应采用中砂或粗砂，粒径在0.3~0.5mm，含泥量不应大于2%。
4.3.4 防水卷材同一品牌、牌号和规格，抽取数量：大于1000卷抽5卷，每500—1000卷抽4卷，100—499卷抽3卷，100卷以下抽2卷，进行规格尺寸和外观质量检查合格的卷材中，任取一卷作物理性能检查。SBS卷材物理性能检查拉伸性能、耐热度、低温柔度和不透水性四个项目。
4.3.5 SF憎水膨珠保温砂浆：有出厂合格证，检测报告；按照规范GB/T20473-2023规定进行见证取样，送实验室对导热系数、干表观密度及抗压强度进行复试，合格后才允许在工程中使用。
5、屋面工程设计做法
工程做法
屋面1
种植被的屋面（不上人、有保温）
最薄770厚

1. 600厚种植土，
2. 过滤布（土工布）
3. 20～30高塑料排水凸片，凸点向上
4. 防水层：4厚SBS改性沥青耐根刺防水卷材和3厚SBS热熔型聚酯胎II型改性沥青防水卷材。防水收头详见屋面节点图。
5. 保护层：40厚C20细石混凝土，随打随用砂浆抹平DS（留置6×6m分格缝，缝宽30mm，嵌填柔性密封材料）
6. 保温层：采用60厚（最薄）SF憎水膨珠保温砂浆
7. 找平层：20厚DS砂浆找平层（留置6×6m分格缝，缝宽30mm，嵌填柔性密封材料）
8. 找坡层：最薄40厚轻集料混凝土找2%坡，随浇筑随抹平。
9. 结构层：现浇混凝土屋面板
屋面2
铺木隔板屋面（上人、有保温）
最薄180厚

1. 470×470木格板干铺（木料均经防腐解决）
2. 保护层：40厚C20细石混凝土随打随抹平，3m×3m分缝，缝宽30mm缝采用柔性密封材料封闭。防水收头详见屋面节点图。
3. 隔离层：0.4厚塑料膜隔离层
4. 防水层：3厚II型热熔型聚酯胎防水卷材两道
5. 找平层：10厚DS砂浆找平层（留置6×6m分格缝，缝宽30mm，嵌填柔性密封材料）
6. 保温层：采用60厚（最薄）SF憎水膨珠保温砂浆找2%坡
7. 结构层：现浇混凝土屋面板
屋面3
砂浆平屋面（不上人、有保温）
最薄150厚

1. 保护层：20厚水泥砂浆，震捣抹平压光，3m×3m分格，缝宽30mm，缝填柔性密封材料
2. 防水层：3厚II型热熔型聚酯胎防水卷材两道
3. 找平层：10厚DS砂浆找平层（留置6×6m分格缝，缝宽30mm，嵌填柔性密封材料）
4. 保温层：采用60厚（最薄）SF憎水膨珠保温砂浆找2%坡
5. 结构层：现浇混凝土屋面板
屋面4
太阳能板屋面（不上人、有保温）

1. 太阳能板屋面（由具有资质的专业施工单位施工）
2. 保护层：40厚C20细石混凝土随打随抹平，3m×3m分缝，缝宽30缝采用柔性密封材料封闭。
3. 防水层：3厚II型热熔型聚酯胎防水卷材两道
4. 找平层：10厚DS砂浆找平层（留置6×6m分格缝，缝宽30mm，嵌填柔性密封材料）
5. 保温层：采用60厚（最薄）SF憎水膨珠保温砂浆找2%坡
6. 结构层：现浇混凝土屋面板
地下室顶板
地下室顶板（涉及车库坡道顶板）（无保温）

1.自然土
3. 聚氨酯无纺布滤水层
4. 新型聚丙烯排水层
5. 50厚细石混凝土保护层，双向φ6@200，设分隔缝纵横间距@＜6m，缝内添高分子密封膏
6. 聚酯胎油毡隔离层
5. 4厚II型SBS改性沥青耐根穿刺防水卷材一道
6. 3厚II型SBS改性沥青防水卷材一道
7. 20厚1:3水泥砂浆找平层（留置6×6m分格缝，缝宽10mm，嵌填柔性密封材料）
8. 最薄40厚1:0.2:3.5水泥粉煤灰页岩陶粒找坡，具体坡度详见地下车库顶板排水图
9. 现浇抗渗P6钢筋混凝土顶板
6、(不)上人屋面施工方法
6.1 施工工艺流程
6.1.1木格板上人屋面正置式做法：基层清理→弹线找坡铺设SF憎水膨珠保温层→抹找平层→热熔型聚酯胎卷材防水层→铺塑料膜隔离层→细石砼保护层→铺木格板
6.1.2 种植被不上人屋面正置式做法：基层清理→弹线找坡→抹找平层→铺设SF憎水膨珠保温层→抹保护层→卷材防水层→铺排水板、过滤布→600厚种植土
6.1.3 砂浆平屋面不上人正置式做法：基层清理→弹线找坡铺设SF憎水膨珠保温层→抹找平层→热熔型聚酯胎卷材防水层→面层防水砂浆（细石保护层）（或太阳能板面层）
6.2 具体施工方法
6.2.1找坡层：
6.2.1.1种植被屋面最薄40厚轻集料混凝土找2%坡，随打随抹平。木格板屋面、砂浆平屋面屋面均采用60厚（最薄）SF憎水膨珠保温砂浆找2%坡。
6.2.1.2施工前应先将基层表面清净，根据屋面的水平标高控制线及设计规定的垫层厚度，往下量出垫层的上平标高，并弹在四周墙上。然后拉水平线抹水平墩，按坡度规定拉线找出最高和最低的标高，抹出坡度墩，用来控制表面标高。
6.2.1.3找坡层从最里端退着往外铺，虚铺厚度以找平墩为标志，比找平墩高出3mm，然后用平板振捣器振实找平，如厚度较薄时，可随铺随用铁锹和特制木拍板拍压密实，并随即用水平刮杠找平，用木抹子搓平或用铁滚滚压密实，所有操作过程要在2h内完毕。
6.2.1.4坡度经检查无误后，方可进行找坡层作业。
6.2.2找平层：
6.2.2.1种植被屋面DS砂浆找平层为20厚，木格板屋面、砂浆平屋面及太阳能面屋面DS砂浆找平层厚度为10厚。
6.2.2.2施工前应将找坡层上的杂物清理干净，并对基层适当撒水湿润，以达成找平层与找坡层能牢固结合为宜。根据屋面标高控制线下返至找平层表面。
6.2.2.3按图纸规定的方向及坡度进行冲筋贴灰饼，一般按1~2m贴点标高（贴灰饼）铺抹找平砂浆时，先按流水方向以间距1~2m冲筋。找平层上须留置6m×6m的分格缝，缝宽30mm，嵌填柔性密封材料。
6.2.2.4铺抹水泥砂浆时，应铺平后用刮杠靠冲筋条刮平，找坡后用木抹子搓平，用铁抹子压光；待浮水沉失后（人踏上去有脚印但不下陷为度），再用铁抹子压第二遍即可。
6.2.2.5找平层规定无脱皮、起砂和空裂等缺陷，且找平方向对的。找平层与凸出屋面结构（四周女儿墙、砼墩台等）应与立面基层紧密连接，并在阴角处做成半径20mm的圆弧，且整齐平顺。找平层遇管道（涉及铁塔立杆）应做成小圆台，遇水落管处应坡向水落口，水落口周边50cm范围内做成略低的凹坑（5%坡度）。伸出屋面管道根部直径500mm范围内，找平层应抹出高度不小于30mm的圆台。管道周边与找平层之间，应留出20×20mm的凹槽，并用密封材料嵌填密实。
6.2.2.6洒水养护至无起砂现象（常温时在24小时后浇水养护，养护时间一般不小于7天，干燥后即可进行下道工序的施工）。
6.2.3透气孔：
6.2.3.1屋面工程施工时，要设立透气管，间距6米梅花型布置，高出面层150mm。本工程采用PVC管，埋入保温层内深度至结构板顶。
6.2.3.2透气管上口应设立弯头或采用措施防止雨水流入管内。管壁上应设立透气小孔，详见下图。

6.2.3.3上人屋面待防水层施工时可将透气管割掉封堵，再做防水层。种植屋面透气孔一直伸出种植土层，且最终保存。
6.2.4保温层：
保温层均采用60厚（最薄）SF憎水膨珠保温砂浆。
（1）作业条件
基层解决完毕。如有质量问题要立即组织人员进行整改修补。基层面平整，用长直尺检查，直尺与基层间隙不超过5mm。
预埋管件安装完毕，出气孔安装完毕，上人孔解决完毕，经检查符合设计规定，并已办理隐蔽预检手续。经检查符合设计规定。
（2）施工工艺
1. 基层清理干净，验收合格；
2. 将SF憎水膨珠保温砂浆材料分层铺摊在基层上，每层虚铺厚度不超过100mm厚，坡屋面应沿低处向高处铺摊，用刮杠刮平；
3. 用水喷洒完后紧跟用铁碾子压实两遍，然后用刮杠刮平再次碾压平整压实后。超过100mm厚的要分层摊铺，方法同上，最后拉线检查厚度是否符合设计图纸规定。
6.2.5 防水层：
6.2.5.1种植被屋面和车库顶板防水均为4厚SBS改性沥青耐根刺防水卷材和3厚SBS热熔型聚酯胎II型改性沥青防水卷材。木格板屋面、砂浆平屋面及卵石面屋面防水均为3厚热熔型聚酯胎防水卷材两道。
6.2.5.2防水层施工前，应检查防水基层，保证防水基层无空鼓、无起砂、裂缝、松动、凹凸不平等缺陷，平整度用2米直尺检查，直尺与基层间隙不应超过5mm空隙。防水基层表面必须干燥、干净，用1㎡卷材平坦干铺在基层上静置3-4小时，掀开检查覆盖部位，只要防水卷材上未见水印即可。
6.2.5.3防水卷材施工时，相邻两幅卷材的搭接要错开，错开长度不小于1500mm，注意上下两层卷材不得互相垂直铺贴，上下两层之间搭接缝应错开1/2～1/3幅宽。搭接长度为不小于100mm，平面搭接以及立墙搭接如下示意图所示：

6.2.5.4在平立面交接处、转折处、阴阳角、管根等部应设立卷材附加增强层，采用与大面卷材同材质的专用附加层卷材宽度500mm。特殊部位附加卷材则需现场按规定进行裁剪。

6.2.5.5阳角（此处的阴阳角专指三维交叉部位）在防水层施工中，数量诸多，也是防水层薄弱的部位之一，该处的通常作法是由施工作业人员按照下图方式现场裁剪和安装：

按照上图尺寸放样、裁剪、热合，并通过严格的质量检测。优点：保证防水系统质量。
6.2.5.6 屋面排水采用虹吸雨水，具体防水做法详见下图。

6.2.6 屋面水泥砂浆面层：
6.2.6.1种植被屋面上做40厚C20细石混凝土，随打随用砂浆抹平。砂浆面层上覆排水凸片和过滤布，种植土部分由具有资质的园林绿化专业完毕。
6.2.6.2木格板屋面保护层为40厚C20细石混凝土随打随抹平，3m×3m分缝，缝宽30缝填柔性密封材料。
6.2.6.3砂浆平屋面保护层为20厚水泥砂浆，震捣抹平压光，3m×3m分格，缝宽30mm，缝填柔性密封材料。
6.2.6.4需要设立分格缝的屋面类型，按设计规定在基层上弹分格控制线，缝宽30mm在基层上弹纵、横控制线。严格控制面层标高。分格缝应设立在变形较大和较易变形的屋面板的支承端、屋面转折处、防水层和突出屋面的交接处，并应与板缝对齐，纵横间距不大于6米。
6.2.7木格板屋面及太阳能屋面：
6.2.7.1木格板屋面中的木格板层具体做法由具有资质的专业厂家另出专项方案，太阳能板屋面只用于A7#楼，其中的太阳能板的安装具体做法由具有资质的厂家另出专项施工方案。
7、 质量保证措施
7.1材料规定：所有入场材料必须有合格证，检测报告。需要见证取样进行复试的材料，按照规范规定进行复试，合格后才干使用。现场易燃的材料，进场后贮存于阴凉干燥处，严禁与明火接触。
7.2卷材防水层应按屋面面积每100㎡抽查一处，每处5m，且不得少于3处。
7.3屋面坡度应准确，排水系统应畅通。
7.4找平层应平整、压光，并不得有起砂，酥松、起皮现象，平整度不大于5mm。不允许有凹凸不平和起砂等缺陷，基层含水率规定在9％以下。
7.5防水层施工后应进行蓄水实验，无渗漏、无积水为合格。
7.6节点做法应符合设计规定，封固严密，不得开缝、翘边。水落口及突出屋面设施与屋面连接处，应固定牢固，密封严实。
8、 成品保护
8.1不得在已完毕屋面上拌和砂浆及堆放杂物。
8.2保护层施工前，如需在已施工的找平层上推小车运送，应先铺脚手板车道，以防止破坏找平层表面。
8.3找平层施工完毕，未达成一定强度时不得上人踩踏。
8.4雨水口、内排雨口施工过程中，应采用临时措施封口，防止杂物进入堵塞。
8.5防水层施工完毕，严禁锐器触及面层，破坏防水材料。严禁放置重物及易损坏防水层的物品。施工人员应穿软底鞋，严禁穿带跟或带钉鞋进入施工现场内。
8.6穿过屋面防水层处的管位，施工中与竣工后不得损坏变位。
8.7屋面变形缝、水落口等处，施工中应进行临时塞堵和挡盖，以防落进材料等物，施工完后将临时堵塞、挡盖物清除，保证管、口内畅通。
8.8屋面施工时不得污染墙面、檐口侧面及其他已施工完的成品。
9、 安全文明施工
9.1施工前必须进行安全技术交底；
9.2工人进场时必须进行三级安全教育；
9.3所有进入施工现场的工作人员均应戴安全帽；
9.4现场严禁吸烟；
9.5施工现场应配备足够的消防器材；
9.6施工结束后应立即清理现场，做到工完场清；
9.7塔吊吊运物料时吊斗应尽量避免从操作人群上空运营。
9.8水泥、砂、石、混凝土等材料运送过程不得随处溢洒，及时清扫撒落地材料，保护现场环境整洁。
10、环保施工管理及技术措施
10.1环保施工管理：
根据项目环境计划，防水施工是对环境影响的一项重要环境因素，作为防水卷材的边角料有毒有害固体废弃物的解决，采用与材料供应厂家回收集中解决的办法。
10.2技术措施：
10.2.1 施工前对操作班组进行技术交底，规定各种配料的合理使用，减少废物的产生。
10.2.2 对于废物的解决由专人负责，并对解决作相应的记录。
10.2.3 现场根据应急预案，进行应急预演，做到有备无患。
11、附注
11.1防水材料的具体施工方法、注意事项等已在《防水工程施工方案》中具体阐述，此处不再赘述。
11.2屋面具体做法及屋面防水收头等具体做法详见8月29日的下发的屋面具体做法，以及各区墙身节点图。
