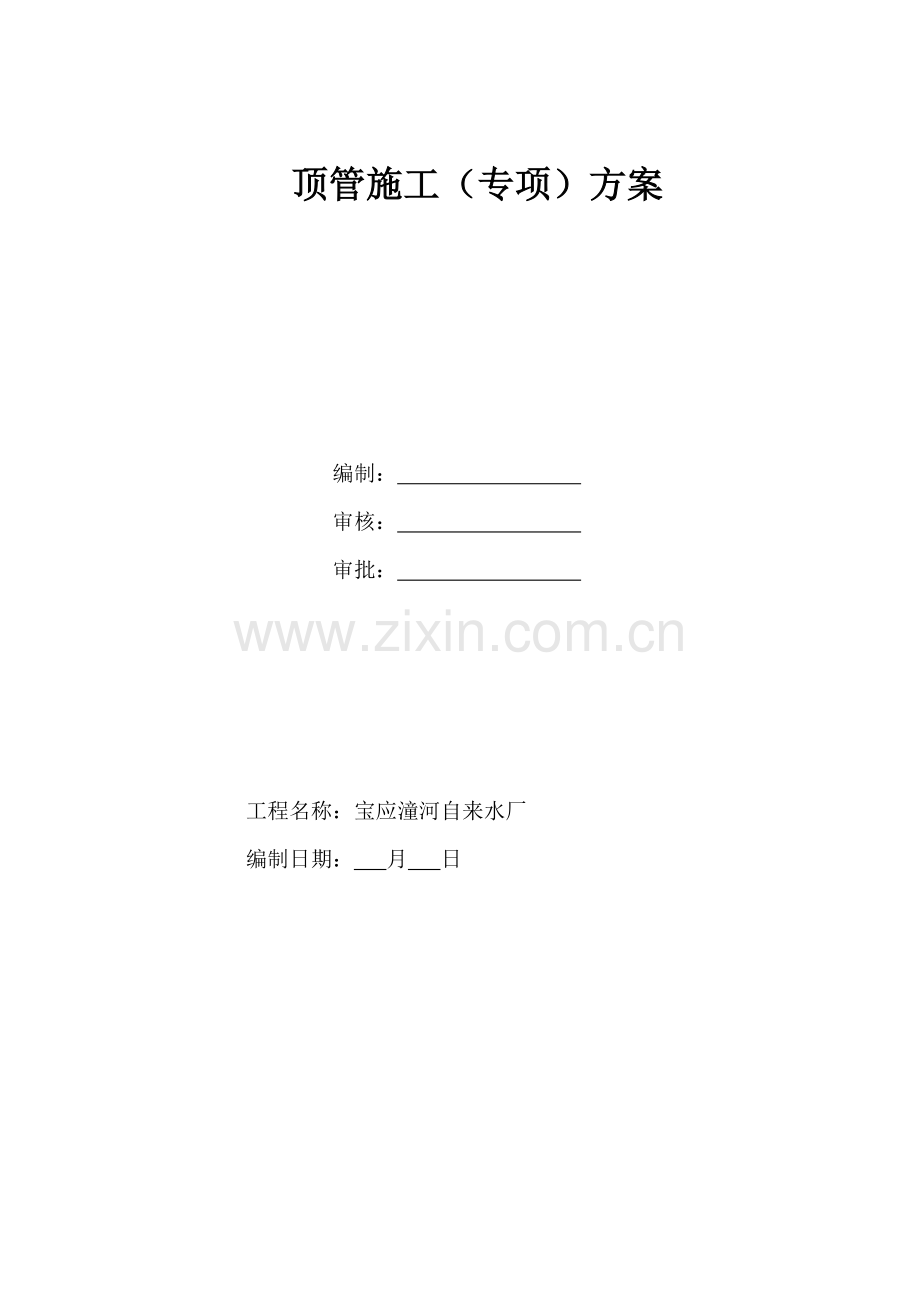

顶管施工（专项）方案

编制：
审核：
审批：

工程名称：宝应潼河自来水厂
编制日期： 月 日

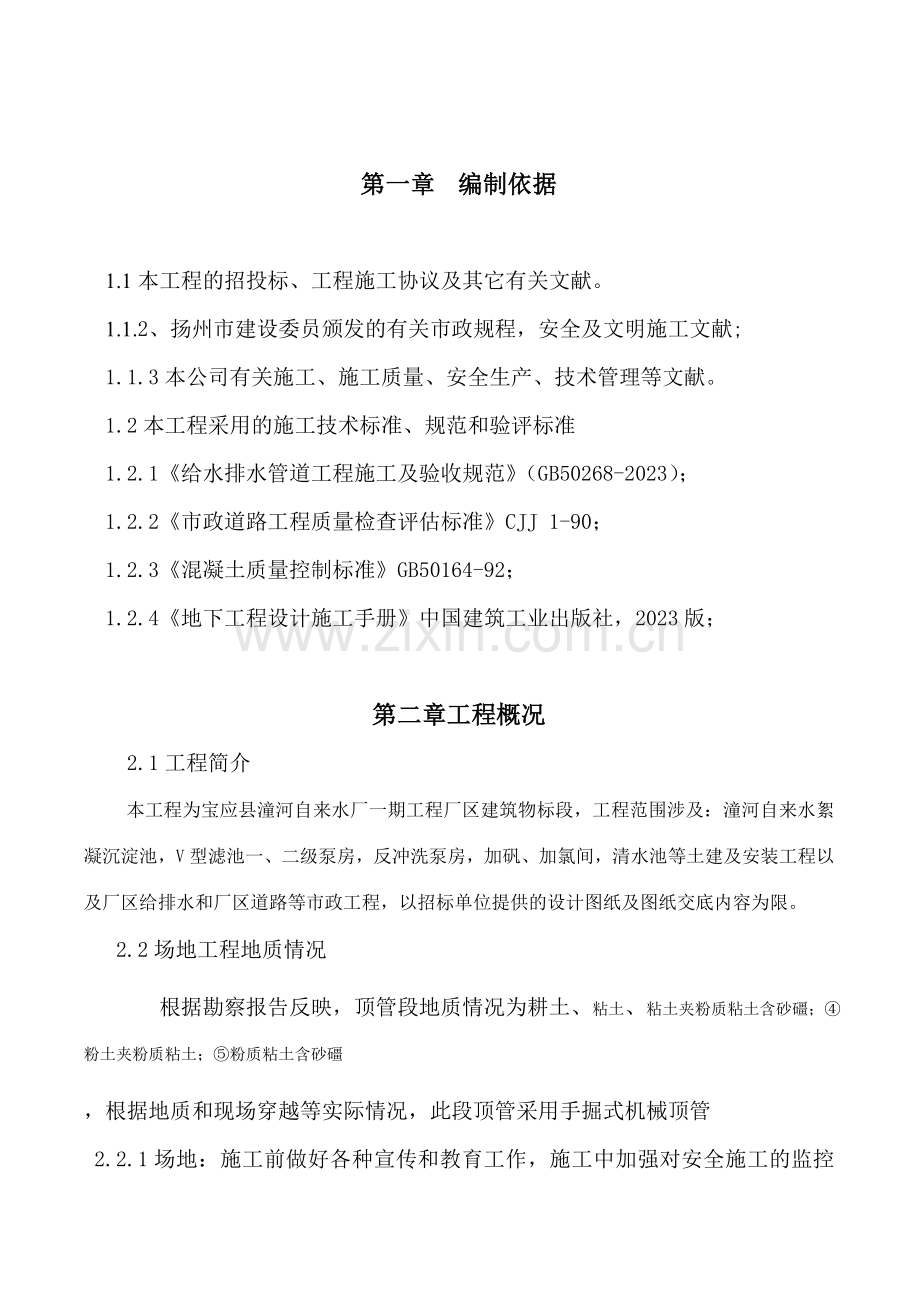

第一章 编制依据

1.1本工程的招投标、工程施工协议及其它有关文献。
1.1.2、扬州市建设委员颁发的有关市政规程，安全及文明施工文献;
1.1.3本公司有关施工、施工质量、安全生产、技术管理等文献。
1.2本工程采用的施工技术标准、规范和验评标准
1.2.1《给水排水管道工程施工及验收规范》（GB50268-2023）；
1.2.2《市政道路工程质量检查评估标准》CJJ 1-90；
1.2.3《混凝土质量控制标准》GB50164-92；
1.2.4《地下工程设计施工手册》中国建筑工业出版社，2023版；

第二章工程概况
2.1工程简介
本工程为宝应县潼河自来水厂一期工程厂区建筑物标段，工程范围涉及：潼河自来水絮凝沉淀池，V型滤池一、二级泵房，反冲洗泵房，加矾、加氯间，清水池等土建及安装工程以及厂区给排水和厂区道路等市政工程，以招标单位提供的设计图纸及图纸交底内容为限。
2.2场地工程地质情况
根据勘察报告反映，顶管段地质情况为耕土、粘土、粘土夹粉质粘土含砂礓；④粉土夹粉质粘土；⑤粉质粘土含砂礓
，根据地质和现场穿越等实际情况，此段顶管采用手掘式机械顶管
2.2.1场地：施工前做好各种宣传和教育工作，施工中加强对安全施工的监控力度，最低对周边环境的影响。
2.2.2.施工配合：顶管作业需24小时连续施工（夜间施工）需要有关单位的配合和支持，并做好顶管顶进的施工记录，内容要准确完整。
2.2.3砼管材要预定并有8～10天的养护龄期才干满足砼抗压、抗渗强度规定，需做好管材采购计划。
2.2.4.工作井位周边设立工程施工所需机具，要严格围挡和做好夜间照明。
第三章 施工前期准备
3.1施工便道及交通组织
3.2施工用电
采用附近社区的供电系统提供顶管施工、照明用电，同时为保证施工顺利进行，现场用1台发电机(50)供顶管施工应急使用。
3.3施工用水
根据本工程特点，施工用水重要由附近供水系统接入。
3.4预制场、堆料场
混凝土所有采用商品混凝土，砂浆所有采用自拌，工地设立、机械、材料等工作场地。
3.5临时设施
综合现场的具体情况，本工程在工作井附近设立顶管配套设备、机械、材料等工作场地。
3.6施工技术准备
3.6.1认真组织和贯彻重要工程技术人员，熟悉施工图，领略设计意图，阅读建设单位述及的规定、规定和参照标准。工程开工前，为设计交底和图纸交底做好充足的准备，将不清或不明的问题汇总会知业主、监理人员，以便及时解决。
3.6.2做好定位点控制，以便施工放样时用。并按业主提供的水准点，沿线自引，施工中经常进行校核。
3.6．3对施工范围内的地下管线和架空线，管线范围内及施工需用场地内所有障碍物，应由业主提供，项目部进行实地具体调查情况以作保护措施。
3.6．4进行施工测量和现场（工作井、接受井和顶进轴线）放线工作。
3.7机械、材料进场准备
3.7.1合理调配资金，按照材料及机械计划分批进场。
3.7.2根据顶进长度，计算所需的各类管线（进水、排泥和电缆等）的长度，准备好各类管线和所需的辅助物（固定架等）。
第四章 施工工艺

4.2顶管工艺流程图
施工准备
测量放样

基坑开挖

工作井施工

工作井结构

轨道安放

后座顶板安装

顶进设备安装

后座千斤顶安装

洞口止水装置安装

掘进机试运营
掘进机井内就位

后座千斤顶顶进

掘进机穿墙

出泥准备

轴线控制
偏差测量

管道顶进
泥水出土
管道
顶进纠偏

砼管拼装
砼管进场验收
接口检查

砼管顶进结束

第五章 重要施工方法
5.1井体施工
工作井及接受根据地勘报告及现场实际情况，工作井采用逆作法施工，其井的形状可做为圆形，由于圆形受力情况比方形受力情况好，施工进度快且有助于检查井的恢复，所以此工作井与接受井采用圆形，其工作井与接受井的大小根据手掘式施工规定结合现场实际拟定并计算附后。
5.1.1、在平整好场地后，先放出井的中心点位，根据中心点在井四周设控制点，并在挖井附近设立水准点，数量不得少于2个，所有点都不得受井影响，井位控制点的允许偏差不得超过20㎝，在定位的基础开始挖井，在井上方设立吊架，吊架用Φ100钢管搭设，平台用四根30号槽钢制作，在吊梁上安定向滑轮，负责运送孔内土方及下管，在挖井过程中随时检查井径和垂直度，发现问题及时调整和解决，在井接近至设计标高时要细心开挖，保证井底平整没有虚土。井完毕后应对轴线标高进行验收，合格后进行下道工序。
5.1.2、工作井示意图

5.1.3、工作井尺寸的核算
工作井尺寸及检查井的设计规定根据顶管操作技术规定决定。

1、工作井的尺寸
工作井应有足够的空间和工作面，保证下管、安装顶进设备和操作单蹄，井可按如下公式：
底宽W=D+（2.4～5.5）
式中W…工作井底宽度（M）；
D…被顶进管子外径（1.2M）
底长L=L1+L2+L3+L4+L5
式中L…工作井底长（M）
L1…管子顶进后,尾压在导轨上的最小长度,此处取0.5m;
L2…每节管子长度(M),此处取2米；
L3…出土工作间隙，根据出土工具拟定，此处取0.5m；
L4…千斤顶长度（M）,此处取1.5M；
L5…后背所占工作井厚度（M）,此处取0.8M。
由于本工程的顶管直径为DN1200,因此，手掘式机械顶管工作井的尺寸定为Φ6000㎜，由于圆形工作井及接受受力情况比方形井大，且利于施工和检查井的恢复，所以此工作井尺寸为Φ6000㎜，接受井尺寸根据手掘顶管的最小规定结合检查井施工，接受井尺寸定为Φ3000㎜。
2、工作井的深度
工作井的深度由设计高程和基础底板的厚度决定。
因此，设计院设计的工作井、接受井满足实际需要。
3、顶力计算与后背设计
本工程是将壁板加厚作为千斤顶的后背墙。
4、后背结构及抗力计算
后背作为千斤顶的支撑结构，要有足够的强度和硬度，且压缩变形均匀。所以，应进行强度和稳定性计算。本工程采用组合钢结构后背，这种后背安装方便，安装时应满足下列规定：使用千斤顶的着力中心高度不小于后背高度的1/3。
5、后背的计算
后背在顶力作用下，产生压缩，压缩方向与顶力作用方向一致。当停止顶进，顶力消失，压缩变形随之消失。这种弹性变形即象是正常的， 顶管中，后背不应当破坏，产生不允许的压缩变形。
后背不允许出现上下或左右的不均匀压缩。否则，千斤顶在余面后背上，导致顶进偏差。为了保证顶进质量和施工案例，施工时应后背的强度和刚度计算
5.1.4、工作井施工程序
工作井的施工程序为：
测量放线

土方开挖

循环施工直至达成标高
基坑底板
基坑垫层
坑壁施工

5.1.5工作井测量放样
根据工程地质报告所显示的地质情况，以及现场的实际情况，并根据工作井的中心座标定出中心桩、纵横轴线控制桩及基坑开挖边线。施工放样结束后，须经监理工程师复核准确无误后方可开工。
5.1.6工作井挖土
工作井采用人工挖土，用自卸汽车运土。基井开挖至规定标高时，根据地质资料，地下水位较高，挖土过程中也许碰到地下水，此时采用水泵外排进行降水。
5.1.7、钢筋加工、绑扎
钢筋进场后，需经复试合格后方可进行钢筋加工。钢筋加工依据图纸尺寸计算下料长度。根据图纸将下好料的钢筋进行加工。钢筋的相交点所有用镀锌铁丝绑扎。钢筋保护层厚度用砂浆垫块控制。绑扎钢筋用的绑丝应扣向内侧，不应占用保护层的厚度。
1、 钢筋制安
A、 钢筋运送与储存时，不得损害标志，并应按批分别堆放整齐，避免锈蚀与油污。
B、 钢筋加工要平直，局部有曲折的。冷拉调直钢筋的冷拉率按不同材质的钢筋分别控制为：
Φ一级钢筋不大于4%
Φ二级钢筋不大于1%
C、 一级受力钢筋末端需作弯钩，弯钩直径180°；二级钢筋末端弯折按设计规定，或做成90°；或做成135°。
D、 加工后的钢筋成品要按类别码放，并做标志牌，码放地点下有方木或大板，上有罩棚防雨。
E、钢筋焊接采用E4303型优质碳钢焊条，焊条药皮必须完整未变质，并不得受潮。受潮的焊条必须通过烘烤后使用。
F、钢筋接长采用搭接单面焊，搭接长度大于10倍钢筋的直径D。焊接表面要光滑平整，及时清查，焊缝要饱满。
H、受力钢筋焊接接头放在结构受力较小的部位。在同一部位。在同一部位布置时互相错开。
I、钢筋制作允许偏差

项次
项目
允许偏差（㎜）
1
主筋间距
±10
2
箍筋间距
±20
3
直径
±30
4
长度
±40
5.1.8、模板制安
为保证安全施工和施工质量，根据浇筑高度支模板，并支撑固定，以保证各部位的形状、尺寸的准确性，要有足够的强度、刚度和稳定性，模板必须平整，接缝严密，不得漏浆支护牢固。
5.1.9、混凝土浇筑
混凝土采用商品混凝土运送到现场，在浇筑前，要检查钢筋绑扎情况，模板安装验收合格后进行浇筑。振捣混凝土采用50型振动棒，振动时振动棒不得碰及模板、钢筋预埋件等。
6、手掘式机械顶管施工方案
本工程顶管单一，结合现场实际情况和地勘报告，我方拟定为手掘式机械顶管施工方法。
6.1手掘式顶管施工工艺流程
管内运土
工作面挖
布设顶铁
下管安装

顶管推程
加顶铁
顶
管
推
进
土方提高
顶 进

弃 土
加顶铁

6.1.1顶力计算与后背设计
本工程是将壁板加厚作为千斤顶的后背墙。
·后背结构及抗力计算
后背作为千斤顶的支撑结构，要有足够的强度和风度，且压缩变形要均匀。所以，应进行强度和稳定性计算。本工程采用组合钢结构后背，这种后背安装方便，安装时应满足下列规定：施工千斤顶的着力中心高度不小于后背高度的1/3。
顶力计算
推力的理论计算：
F=F1+F2
其中F-总推力
F1-迎面阻力 F2-顶进阻力
F1=∏/4×D2×P (D-管外径1.4M P-控制土压力)
P=K0×γ×H0
式中K0-静止土压力系数，一般取0.55
H0-地面至掘进机中心的厚度，取平均值6M
γ-土的湿重量，取1.5T/M3
P=0.55×1.4×6=4.62T/M2
F1=3.14/4×1.4×2×4.62=10.15T
F2=∏D×F×L
式中F-管外表面平均（根据顶进距离平均淤泥土）综合摩阻力，取0.8T/M2
D-管外径1.4M
L-顶距，取最大值100m
F2=3.14×1.4×0.8×100=386T
因此，总推力F=10.15+386=396T。根据总推力、工作井所能承受的最大顶力及管材轴向允许推力比较后，取最小值作为油缸的总推力。工作井允许承受的最大顶力为1168T，主顶油缸选用2台320T（3000KN）级油缸。每只油缸顶力控制在200T以下，这可以通过油泵压力来控制，千斤顶总推力400T。因此我们无需增长额外的顶进系统即可满足规定。
·后背的计算
后背在顶力作用下，产生压缩，压缩方向与顶力作用方向一致。当停止顶进，顶力消失，压缩变形随之消失。这种弹性变形即象是正常的，顶管中，后背不应当破坏，产生不允许的压缩变形。
后背不允许出现上下或左右的不均匀压缩。否则，千斤顶在余面后背上，导致顶进偏差。为了保证顶进质量和施工案例，施工时应后背的强度和刚度计算

说明：后座墙厚度500mm混凝土强度为C30，配Φ22@150双层钢筋
后靠背受力计算公式
R=Ab(γH2Kp/2+2Ch√Kp+γhHKp)
式中：
R-总推力之反力（一般大于推力的1.2-1.6）
a-系数（取1.5-2.5之间），此处取2

B-后座墙的宽度（M） 此处取4.0米
γ-土的容重（KN/M3）
H-后座墙的高度（M），此处取2.0米
Kp-被动土压系数tg2（45°+Φ/2）
c-土的内聚力（kPa）一般情况下取10
h-地面到后座墙顶部土体的高度（M），此处取2米
按上式计算，工作井加护套后能承受2623T顶力＞实际顶力396T。完全能满足规定。
6.2、重要设备的选择
顶进设备重要涉及千斤顶、高压油泵、顶铁、工具管及运出土设备等。
⑴、千斤顶
千斤顶是掘进顶管的重要设备，本工程每个工作井拟配置2台320t液压千斤顶。
千斤顶的工作井内的布置采用四台组合式，顶力全力作用点与管壁反作用力作用点应在同一轴线，防止产生顶时力偶，导致顶进偏差。根据施工经验。
采用机械挖运土方，管上半部管壁与土壁有间隙时，千斤顶的着力点作用在管子直直径的1/4～1/5处为宜。
⑵、高压油泵
由电动机带动油泵工作，选用额定核动力为31.5Mpa液压油泵，经分派器，控制阀进入千斤顶，各千斤顶的进油管并联在一起，保证各千斤顶活塞的出力和行程一致。
⑶、顶铁
顶铁是传递和分散顶力的设备。规定它能承受顶进压力而不变形，并且便于搬动。
根据顶铁位置的不同，可分为横顶铁，顺顶铁和U形顶铁三种。
⑷、其它设备
工作井上设固定式工作平台，平台用30号工字钢梁，钢筋焊接后上铺模板，作为下管及出土使用。在工作平台上设起重架，上装电动卷扬机，其起重量应大于管子重量。
6.3、垂直运送工具的选择
工作井的垂直运送地面与工作井的土方，管道与顶管设备的垂直运送采用简易龙门和卷扬机，并搭设工字钢梁作为地面工作平台。
6.4顶进设备的选择
本工程根据顶力计算，并结合实际情况，采用工作顶力为320T活塞式双作用液压千斤顶。千斤顶布置采用单列式。顶进时着力点位置在管子全高的1/2～1/3之间比较合适。千斤顶与管子之间采用顶铁传送顶力。顶铁用型钢焊拼成各种结构的传力形式，根据安放位置和传力作用不同，用横铁和立铁组合。
6.5、管前挖土与顶进
6.5.1、管前挖土
管前挖土是控制管节顶方向和高程、减少偏差和重要作业，是保证顶质量及管上构筑物安装的关键。
6.5.2、下管
挖土之前应先下管，并做好以下几项工作：
⑴、检查管子
下管前应先对管子进行外观检查，重要检查管子有无破损及裂缝；端面要平直；检查合格后的管子方可用起重设备吊到工作井的导轨上就位。
⑵、检查起重设备
起重设备以检查、试吊，确认安全可靠方可下管。下管时工作井内严禁站人。当距导轨小于50㎝时，操作人员方可进前工作。
⑶、管子就位
第一节管放到导轨上，测量管子中心及前端和后端的管底高程，确认安装合格后方可顶进，第一节管作为工具管，顶进方向与高程的准确，是保证整段顶管质量的关键。因此，必须认真对待此项工作。
6.6、管前挖土的长度控制
一般是安排一个人挖土。为加快工程进度，每班两个人，轮流开挖。
土方在管内可采用电瓶车进行，也可采用人力斗车进行运送。
土方在工作井采用电动葫芦进行垂直运送。
在一般地段，土质良好，挖土时可超挖30～50㎝。在铁路道轨下不得超越管端径外10㎝，在道轨以外最大不得超过30㎝，同时应遵守管理单位的规定。
6.6.1、管子周边超挖的控制
在不允许土下沉的顶管地段（如上面有重要建筑物或其它管道），管子周边一律不得超挖。
在一般顶管地段，上面允许超挖1.5㎝，但在下面135°范围内不得超挖，一定要要保持管壁与土基表面吻合。
6.7顶进
采用2台300T/台的液压千斤顶作为主顶。顶进开始时，就缓慢进行，待各接触部位密合后，再按正常速度顶进。
顶进若发现有油路压力忽然增高，应停止顶进，检查因素通过解决后方可继续顶进，回镐时，油路压力不得过大，速度不得过快。
挖出的土方要及时外运，及时顶进，使顶力限制在较小范围内。
6.8、焊接管道
为了有助于导向，钢管必须与顶进的钢管平直，方可进行焊接。焊接时，不能出现焊接缺陷。焊接部位进行防腐解决。
6.8-1、通风设施
由于施工过程中难以避免人员进入已施工好的管道内进行作业，而施工好的管道内并没有新鲜空气进入，人员在里面呆的时间太久，极易人体缺氧而导致安全事故的发生，为此在进行顶管施工时，应当配备空压机进行工作井及管道内通风，保证施工工人安全作业。
为使拥有足够的功率能把新鲜空气送入管道内并尽量减少气体在管道内流动的压力损失，因此有必要采用离心柜式风机和PVC通风管（以2.0m顶管施工管径作为设计标准）
1 所需供应的新鲜空气风量
1.1　按管道同时工作的最多人数计算工作点处所需的风量：
　　Q=kmq
式中：Q——所需风量，m3/min;
　　k——风量备用安全系数，取k=2～3
　　m——洞内同时工作的最多人数
　　q——洞内每人每分钟需要新鲜空气量，通常按3m3/min计算。
　　按管内最多有三人同时工作计，取k=3,m=3,
则: Q= kmq=3×3×3=27 m3/min=1620 m3/h
1.2　按安全风速计算所需风量
　　人体所在地点处风速如能达成0.8m/s，就能满足人体的正常呼吸需要。
　　则Q=sv
式中：S——管道截面积
　　V——风速
　　以2.0m顶管施工管径计算
　　则有Q=sv=3.14×1.0×1.0×0.8
　　　　　=2.512 m3/s=9043.2 m3/h

6.9、测量与纠偏
6.9.1、轴线控制点的建立：以工作井穿墙管与井孔中心为依据，在地面建立实际管轴线控制点。
6.9.2、井上井下的点位传递：井上井下控制点位的传递，因井较深，可垫木方将经纬仪一边脚架架空在工作井内，再采用经纬仪一次投递。
6.9.3、顶管定向：从地面传递管轴线上的一个点至井下仪器平台，传递另一点至站标。该站标设立在穿墙管的上方井墙上。顶管施工时，在井下仪器平台上放置一台T2型经纬仪，以短边推长边的方法定出顶进方向。
6.9.4、顶进过程中测量纠偏应把握勤微纠的原则。
测量次数：开始顶第一节管子时，每顶进20～30cm/次，正常顶进时，每顶进80cm。校正时，每顶进一镐即测量一次。
6.9.5、中心测量：初次在地面用经纬仪拟定顶管方向桩，然后在工作坑边的两方向桩上挂小线，其上吊2个垂球到工作坑底部，在工作坑中用激光水准仪照准两垂球，读管前端的中心尺刻度，若中心尺的中心刻度相重合，说明方向准确，否则其差值为偏差值。
6.9.6、高程测量：在工作坑内引设水准点清，停止顶进，将激光水准仪支设在顶铁上，测量前端管底高程。
6.9.7、顶进偏差的校正：顶进中发现管位偏差10mm左右，即应进行校正，纠偏校正应缓缓进行，使管子逐渐复位，不得猛纠硬调。当管道出现偏差时，应当及时纠正，不要等到误差大才纠正。纠正前应分析偏差因素，有针对性的进行解决。除采用工具管前壳体与后壳体间的纠偏千斤顶进行的纠偏外。
6.9.8、地面沉降观测
地面沉降点在路面用道钉埋设，特殊规定的构筑物用红三角标记。
地面沉降观测在顶管施工过程中应天天进行，沉降量控制在+10mm、-30mm之间。
6.9.9顶管姿态测量
为保证顶管机严格按设计轴线推动，必须及时观测顶管动态数据，从而调整顶管各施工参数，指导顶管对的、安全推动。
在顶管机头部纵向设一对水平横尺，运用布设的三维坐标控制点，测量各尺读数，经精确计算得顶管转角、顶管中心方向偏差值、顶管坡度、顶管中心高程等数据，从而相应调整顶管机的各个施工参数。
顶管推动轴线应控制在允许偏差范围内，如有微小偏差，可按比例分段纠偏。

第七章质量保证措施
7.1质量目的
本工程的质量目的是合格。
7.2质量管理控制流程
7.3重要工序质量控制
施工过程中，在每道工序竣工后进入下一道工序施工前报送监理进行验收，验收合格后，才进入下一道工序进行施工。
7.3.1施工测量
⑴、对所有施工用的测量仪器要按计量规定定期到指定单位进行校正，施工过程中，如发现仪器误差过大，必须即时返修，并重新校正，精度满足规定之后，方可重新使用。
⑵、对设计单位交付的测量资料进行检查、复核，如发现问题要及时告知设计单位及现场监理，并重新进行检查、校核。
⑶、施工基线、水准点、测量控制点，应定期半个月校核一次。各工序工前，应校核所有的测量控制点。
7.3.2钢筋工程
⑴钢筋的采购，必须要有出厂质量保证书，没有出厂质量保证书的钢筋，不能采购，对新用的钢筋，严格按规范规定取样实验合格后才干使用。
⑵、钢筋焊接，焊接工人必须持证上岗，焊接接头要通过实验合格后，才允许正式作业，对一批焊接构件，进行随机抽样检查，并以此作为加强对焊接作业质量的监督考核。
⑶、钢筋配料卡必须通过技术主管审核后，才准开料，开料成型的钢筋，应做好标记，堆放整齐。钢筋的堆放场地要采用防锈措施。
⑷、要专人负责钢筋垫块（保护层）制作，要保证规格难确，数量充足，并有足够的设计强度，垫块的安放要疏密均匀，可靠地起到保护作用。
⑸、钢筋绑扎，要通过监理验收合格后，方可浇注砼，在浇注过程中，必须派钢筋工值班，以便解决在施工过程中发生的钢筋移位等问题。
7.3.3、模板工程
⑴、模板采用定型钢模板，模板要通过结构设计，保证有足够的刚度，并且装拆方便；
⑵、模板必须采用可靠的拼缝止水措施，保证模板不漏浆。模板装好后，必须清理干净，才干移交给下道工序。
⑶、使用过的模板必须通过清洁解决后才干重新拼装使用。
⑷、模板的支撑，其基层是泥土时，周边必须有排水措施以保持干燥，并且基层要夯实并采用扩散应力的措施，如在支撑底下垫木板、钢板等。
⑸、拆模板必须等砼强度达成规范规定的强度并取得监理工程师的批准后才进行，拆模板时，要保证不引起混凝土的损坏。
⑹、拆除的模板应垫平、整齐堆放，防止扭曲变形，并及时清理干净。
7.3.4砼工程
⑴、严格控制砼的运送时间，运送时间应由当时的气温决定。
⑵、浇注前所有模板和钢筋应清洁干净，不得有杂物，模板若有缝隙，应填塞，并监理工程师检查批准后才干开始浇注。
⑶、混凝土浇注施工时要严格控制分层厚度，最大不超过50cm，一般在30～40cm左右，同时要严格控制自由下落高度，以免产生离析。
⑷、浇注作业，应连续进行，如因事故发生中断，其中断时间应小于混凝土的初凝时间。砼终凝以后要及时采用适当措施养护，并在浇注部位注明养护起止日期，以免漏掉。
⑸、混凝土振捣时器的插入或拔出时速度要慢，振捣点要均匀，在振捣器不能达成的地方应辅以插铲式振捣，以免发生漏振现象。
⑹、施工缝的设立应按规范及设计规定进行，在旧混凝土表面浇注前，必须将其表面凿毛清洗干净，用水润湿后，并浇一层水泥浆以保证新旧砼之间的结合良好。
7.3.5顶管施工
⑴、有严格的放样复核制度，并做好原始记录。顶进前必须遵守严格的放样复测制度，坚持三级复测：施工组测量员→项目管理部→监理工程师，保证测量万无一失。
⑵、布设在工作井后方的仪座必须避免顶进时移位和变形，必须定期复测并及时调整。顶进纠偏必须勤测量、多微调，纠偏角度应保持在10°～20°不得大于0.5°。并设立偏差警戒线。
⑶、初始推动阶段，方向重要是主顶油缸控制，因此，一方面要减慢主顶推动速度，另一方面要不断调整油缸编组和机头纠偏。
⑷、开始顶进前必须制定坡度计划，对每一米、每节管的位置、标高需事先计算，保证进时对的，以最终符合设计坡度规定和质量标准为原则。
⑸、选用优良管材并解决好管子接口顶管施工是十分重要的。要按有关规范对管材和密封圈作现场检查验收，如发现不合格品坚决予以退回。
⑹、做好管节、承压环顶进各阶段受力稳定计算，制定合理的技术措施。使后背地基受力和管节受力控制在允许的范围内。加强操作控制，使顶管均匀平稳。
受力均匀。尽也许减少顶进过程中倾斜、偏移、扭转，防止管壁出现裂缝、变现等情况。顶进过程中经常复核机头及管线的中线及高程，搞好测量控制检查，及时分析纠正顶进过程中出现的倾斜偏位和扭转，保证顶管位置对的。

第八章 管线保护措施
根据现场勘察管线，为保证管线的安全，拟采用如下措施保护管线：
1、施工前具体摸查清楚地下管线的埋设情况，绘制管线埋设图。
2、用探测仪器实地探测管线情况，与实际开挖探测相结合摸清明确位置，做出明显的挂牌标记，专人负责检查标记情况。监督在管线附近的开挖作业。
3、如发现有任何不妥，立即向业主报告，防患于未然。
4、将管线埋设情况向全体施工人员交底，施工过程中坚持探坑开挖。
5、对于管线位置的开挖坚持运用人力层层开挖，以防对管线产生损伤。
6、对开挖出来的管线需要采用保护措施，并将管线保护措施递交监理、业主呵相关管线业主审批，完善有关会议记录。

第九章 安全文明施工措施
9.1安全生产
9.1.1安全生产的目的是不发生工伤事故。
贯彻“安全第一，防止为主”的安全生产方针，坚持管生产必须管安全的原则。
9.1.2严格执行各种有关安全法规
⑴、对工人进行岗前三级教育，特殊工种必须持证上岗。职工调换工种或使用新工具、新设备的要进行岗前岗位安全教育和安全教育和安全操作的培训。
⑵、针对本工程的特点、施工外部和内部环境及业主的规定，进行安全技术交底，每个具体工序开始前，应反复进行该工序的安全技术交底并履行签字手续，对安全技术措施的具体内容和施工规定，应向交底对象具体交底和讨论，使执行者了解其道理。
⑶、严格执行安全生产会议制度，安全检查、安全评议制度，定期或不定期检查安全措施的执行情况和现场存在的安全生产问题，针对发现问题下达整改告知单，指定专人限期整改，对整改不到位的班组或个人给予罚款或停工整改等解决。
⑷、贯彻执行安全检查制度，做到每日检查。
A、班组进行班前、班后安全检查
B、各级安全员巡回安全检查；
C、各级管理人员在检查生产的同时检查安全；安全检查涉及施工机具的检查及各项安全措施的执行情况、雨季措施、后勤卫生等专项检查。
9.1．3严格执行各类机械设备的专人管理和操作制度，各类安全防护设备、机械设备要定期保养，经常检修，使其处在良好的状态。
9.1.4现场材料、机械、临设按施工平面图整齐放置或搭设。施工现场的坑、洞、危险处，须设防护设施和明显的警示标志，不准任意移动。在施工区域和生活区域及道路上设立照明系统，保证夜间照明和生活用电。施工区域内按有关规定建立消防责任制，按照有关防火规定布置临设，配备足够数量的消防器材，并设立明显的防火标志。
9.1.5加强施工现场的安全管理
施工中也许发生的安全事故类别及防止措施
地质发生很大的变化，忽然间变硬或变软。这可以通过刀盘的转矩来判断，假如忽然变硬了，则向土仓内加入水或泥浆，掘进机上设有加泥孔，其目的就是用来加泥的。假如太软，这没有多大问题。但为了防止土的承载力急剧下降，出洞时已把第一至第三节管子及工具头都连成了一个整体，以增长它们的刚性，从而可避免机头忽然沉陷。
假如发生漏水，可把螺旋输送机出土口关闭或并得很小，同时加快推动速度，快速通过滞水层。假如是明水，除了关闭出土口外必须把螺旋输送机倒转，不使水涌水，同时，尽快找出水源，加以堵漏。此种情况在封闭式土压平衡机头中比较容易解决。
碰到障碍物时，可以在机头前进行注浆固结土体，然后将机头上人孔打开进行清除。
在顶管施工过程中，假如出现异常的偏差或纠偏失效，必须在允许偏差标准以内就停下来，分析因素，找出对策再继续顶进，切不可盲目行动。操作人员必须严格遵守这样一条规定：无论何种情况，超过允许偏差一律停下来，并且如实报告情况，以便分析因素，找准对策。
9.2防触电事故
11.2.1加强用电管理，现场临时用电线路按《施工现场临时用电安全技术规范》（JGJ46-2023）规定布设，不得任意拉接电线和电器设备，采用三相五线制供电系统。供电线路架设采用电杆配以街码敷设，线路弧垂距地一般4米，与通车道路横跨距地6米，电缆架设一般距地2.5米，与施工现场相邻的外电线路和设备必须订立防护措施或严密封闭。
9.2.2现场用电操作人员必须由持证的专职电工上岗操作，对工人必须进行三级安全教育。现场临时严格遵守“操作规程”、“安装规程”，维修电器设备应切断电源，验明线路无电并挂“严禁合闸，有人工作”标示牌，其分派电箱和用电机具电箱开关安装好，应立即做好电箱同开关箱的编号标记工作，所有用电机具操作开关必须按一机一闸一漏一箱安装，并严禁用四芯电缆外加一条五芯线使用，而其中黄绿色双色只作机具接地保护使用，任何情况下不得有工作电流通过。
从事电气作业的人员其工作内容难易限度，需符合电工等级规定，对难度较大、较复杂的电气作业工作不得等级电工完毕。电工必须熟悉《施工现场临时用电安全技术规范》（JGJ46-2023）的内容。
9.2.3所有用电工具，应妥善保管，严禁他用，并要定期检查、校验。一切用电机具运到现场后，必须由电工检测其绝缘电阻及检查电器附件是否完整无损，固定用电设备其绝缘电阻不少0.5MΩ,I类手持电动机具不少于2 MΩ，II类不少于7 MΩ，用电设备的金属外壳必须有可靠的接地保护，使用手持电动机具应穿戴安全用品。
9.2.4线路上严禁带负荷接电或断电，并严禁带电操作。带危险性作业，必须有人在安全距离外监护。运营中的漏电开关必须天天进行检查，使用中发生跳闸，必须查明因素，才干重新合闸送电。发现漏电开关损坏或失灵必须立即更换，严禁电工自行维修，严禁在漏电开关撤出或失灵状态下运营。
9.2.5电力传动装置的调试和维修时，除采用可靠的断电措施外，在开关箱处应悬挂“有人操作，严禁合闸”标志，并有专人监护。配电箱内的开关电器控制电器，保护电器必须完好无缺，可动部分灵活，箱内电器接线整齐，无外露导电部分，进出线必须从箱底进出，非电缆线路应加塑料护套保护线路进出位置。电箱下底与底面的垂直距离应不大于1.3m，小于1.5m。
9.2.6各类电器设备均安设安全保险装置，严格执行一机一闸一漏电一箱保护制度，对电力线路、电器设备经常检查、维修、调整并做好测试、检查、维修记录。
9.2.7电气设备和线路的绝缘必须良好，各种电动机械接地，接地电阻不大于4MΩ，电气设备及线路检修时。先切断电源。
9.2.8在有污水地段顶管施工时，采用“气体检测仪”，天天上、下午开工前，先进行气体检测，以防有害气体中毒。
9.2.9在高温炎热天气顶管施工时，要采用加强通风措施，增长通风次数（每台班），满足“三水”供应（盐水、茶水、汤水）,以防中暑（当天最高气温达成37℃以上时，应停止作业。
9.3雨季施工措施
⑴、施工期间准备足够的宽幅彩条布，作为雨天的履盖用料。
⑵、铺垫好通道，疏通好现场排水、保证雨天可以进行正常作业和运送。
⑶、做好安全防护、检查工作，检查供电线路防止触电漏电、做好脚手架防滑措施。
⑷、在工作井设立集水沟，安排一台抽水机做好工作井的排水工作。
⑸、暴雨应急措施
暴雨发生时，派人加强值班和监测井体水位，一旦发生险情，施工负责人应留守工地做好指挥调配抽水。防止水浸工作井从而给施工导致损害，暴雨时采用在工作井外围加筑沙包松木桩防汛围堤措施，解决施工防水问题。
9.4机械施工安全技术措施
⑴、严格执行各类机械设备的专人管理和操作制度，各类机械有安全防护设备，机械设备要定期保养，经常检修，使其处在良好的状态。
⑵、起重设备应有稳定的基础，钩、链、绳等符合规定，有限位、防超负荷、超速和失灵保护装置，安设防闸瓦过度磨损的警铃自动断电保护装置，钢丝绳的安全使用要符合有关规定，勤加检查。起重设备的焊缝、连接螺栓、滑轮、制动防滑装置，均需经常检查，发现问题及时解决。
⑶、吊车、超重设备由专人操作和专人指挥，统一信号，防止发生碰撞。吊车靠近工作井边行驶时，加强对基础稳定性检查，防止发生倾翻事故。吊装管材或运土的斗车时，必须用四条钢丝绳对称绑住重物，以保持重物吊装过程中的平衡；不能倾斜起吊重物，起吊时，先点动按钮，使重物拉紧钢丝绳。吊装过程中，重物下方及周边严禁站人，防止重物意外坠落伤人。
⑷、加强操作控制，使顶管均匀平稳，受力均匀。尽也许减少顶进过程中千斤顶和顶铁倾斜、偏移、扭转，防止管壁出现裂缝、变形等情况。
9.5文明施工措施
文明施工的好坏既影响整个公司的信誉和形象，也直接影响到居民的健康、安全和市容市貌，所以做好文明施工工作至关重要。根据建设部《建设工程施工现场管理规定》，结合本工程的施工特点，制定出适合的文明施工管理规定。
9.5.1成立文明施工管理机构
项目经理部成立文明施工小组，成员出项目经理部各部门负责人组成，负责文明施工管理制度的制定、贯彻和周检制度贯彻。
9.5.2施工围蔽
施工围蔽是指施工范围的围蔽设施的设立以及所采用的相应安全措施。
施工临设范围沿线以及施工场地与地方通路相交处进行施工围蔽，根据市文献采用市政工程围蔽标准方案的统一标准。
施工围蔽上设立施工警示牌，夜间挂警示闪灯，并保证施工沿线在夜间有足够的照明设施。
施工期间采用有力措施保证沿线单位、居民的出入及道路的畅通，进行原有路口范围的路面施工时，先设立临时便道，以保证出入口和道路的畅通和安全。
9.5.3机具、材料管理
材料进场后进行分类堆放，并按照IS09001：2023质量标准文献有关规定进行标记。工地一切材料和设施不得堆放在施工围蔽外，在场内分类堆放整齐，保证施工现场道路畅通，场地整洁。施工机具统一在拟定场合内摆放，并用标记牌标明。所有施工机具都必须保持整洁，天天进行例行保养。
9.5.4散体物料的管理
⑴、所有运送散体物料的运送车辆均必须符合市对散体运送车的规定，不污染城市道路。
⑵、自行办理余泥排放许可证，将余泥运至指定地点堆放。所有余泥运送车都保证车容整洁。
9.5.5文明施工的宣传和监督
1、学习文明施工管理规定，务使每个职工明白文明施工的重要性。
2、做好施工现场的宣传工作。积极开展劳动竞赛。
3、注意搞好与沿线单位、居民的协调工作，以便工程顺利开展。
4、施工现场项目部悬挂施工标牌，标明工程名称、工程负责人、工地文明施工负责人、施工许可证和投诉电话等内容，接受监督。
9.5.6减少噪音措施
本工程重要的噪音来源是顶管供电使用的一台发电机，为了减少噪音，顶盖采用钢片盖板。除了顶管进行施工过程外，尽量减少发电机运营的时间，
9.5.7现场导水措施
为避免施工期间，污水横流，导致大面积污染，本工程在施工场地内设立一个临时集水井，通过集水井将水导入导水沟，在集水井上口设立一钢丝网过滤带，污水通过过滤之后排入导水沟，之后排入就近的污水管道中。
9.5.8提前安排运送车，准备弃土外运。通过泥水分离器出来的弃土含水量很少，因土质不同呈硬塑或可塑，因此运送过程中不会污染路面，不会对环境导致污染。
9.5.9消防管理
⑴、严
