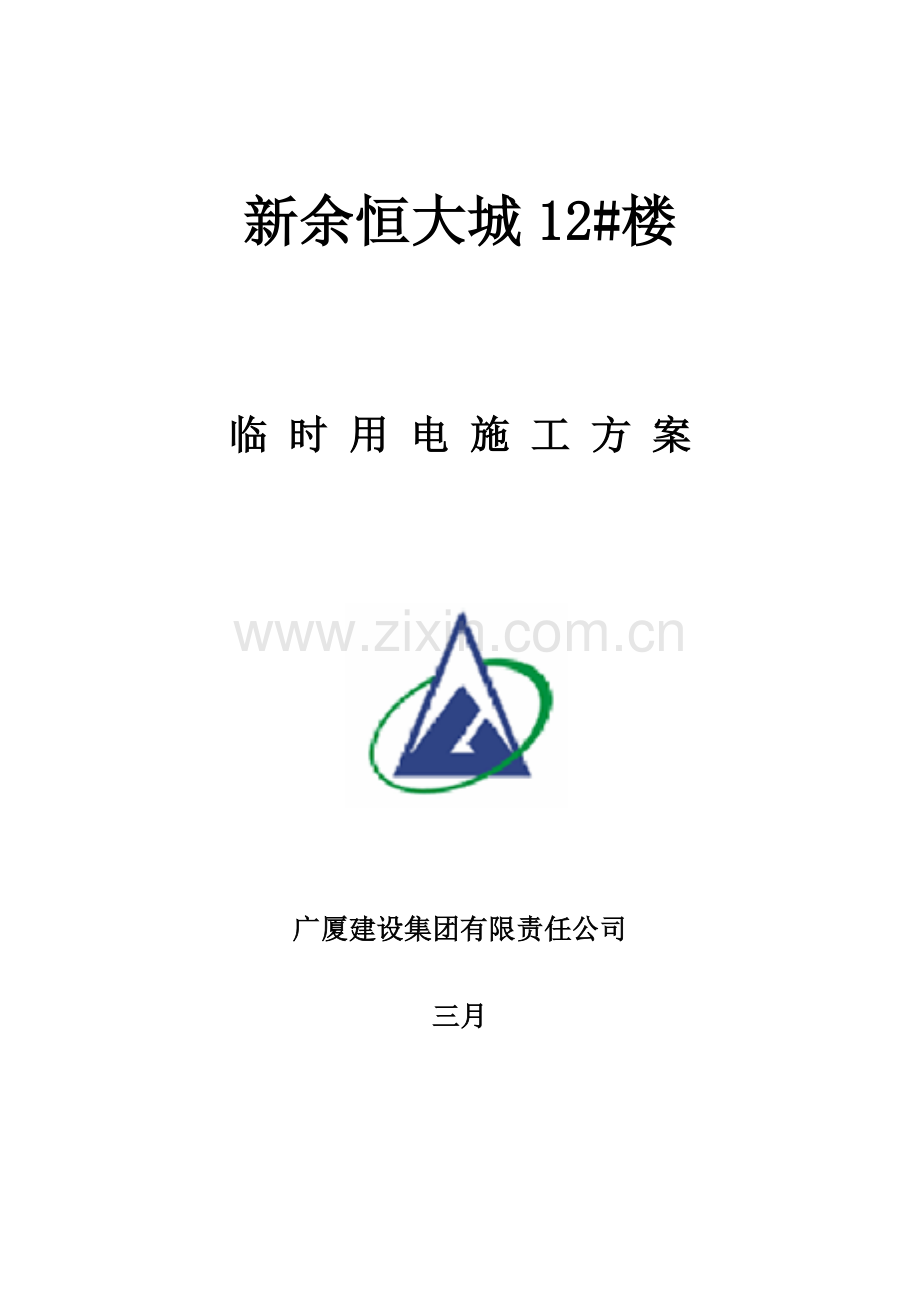

新余恒大城12#楼

临 时 用 电 施 工 方 案

广厦建设集团有限责任公司

三月

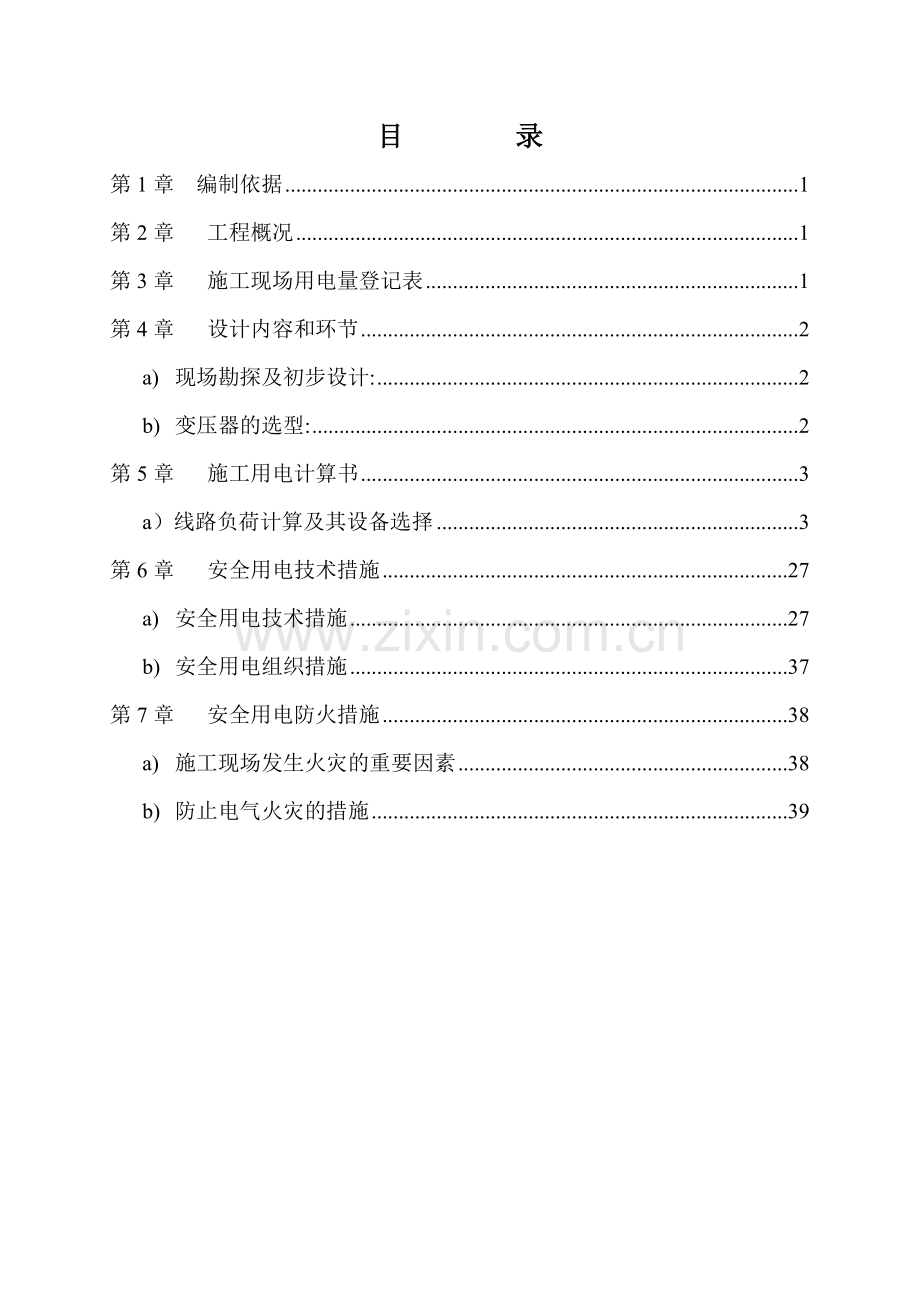

目 录
第1章 编制依据 1
第2章 工程概况 1
第3章 施工现场用电量登记表 1
第4章 设计内容和环节 2
a) 现场勘探及初步设计: 2
b) 变压器的选型: 2
第5章 施工用电计算书 3
a）线路负荷计算及其设备选择 3
第6章 安全用电技术措施 27
a) 安全用电技术措施 27
b) 安全用电组织措施 37
第7章 安全用电防火措施 38
a) 施工现场发生火灾的重要因素 38
b) 防止电气火灾的措施 39

第1章 编制依据
《低压配电设计规范》GB50054-95
《建筑工程施工现场供电安全规范》GB50194-93
《通用用电设备配电设计规范》GB50055-93
《供配电系统设计规范》GB50052-95
《施工现场临时用电安全技术规范》JGJ46-2023
《建筑施工安全检查标准》JGJ59-99
第2章 工程概况
本工程位于江西省新余市粮食局第三粮库西面。北邻交通主干道仙来西大道,区位优越，交通相称便利，周边环境优美。建筑结构形式为框架剪力墙结构。
12#住宅楼单栋建筑面积43755.72平方米，建筑占地面积为1896.72平方米，一层建筑面积1896.72平方米，二层建筑面积1339.5平方米，三-三十二层建筑面积1339.5平方米，屋顶一建筑面积224.6平方米，屋顶二建筑面积82.01平方米；地上32层，高度97.75m，1层层高4.45m，2-32层层高3m。
第3章 施工现场用电量登记表
序号
设备名称
台数
功率（KW）
合计（KW）
1
塔吊(5311)
1
36
36
2
钢筋对焊机
2
100
200
3
钢筋调直切断机
2
3
6
4
电焊机
4
11
44
5
钢筋弯曲机
2
3
6
6
人货梯
1
44
44
7
水泵
4
7.5
30
8
大镝灯
4
3.5
14
9
搅拌机(550)
2
23
46
10
振动机
4
1.5
6
11
圆盘锯
2
3
6
12
生活照明

30
30
13
其它

15

合计

483

第4章 设计内容和环节
a) 现场勘探及初步设计:
(1)本工程所在施工现场范围内施工前无各种埋地管线。
(2)现场采用380V低压供电，设一配电总箱，内有计量设备，采用TN-S系统供电。
(3)根据施工现场用电设备布置情况，总箱进线采用导线空气明敷/架空线路敷设，干线采用空气明敷/架空线路敷设，用电器导线采用空气明敷/架空线路敷设。布置位置及线路走向参见临时配电系统图及现场平面图，采用三级配电，三级保护。
(4)按照《JGJ46-2023》规定制定施工组织设计，接地电阻R≤4Ω。
b) 变压器的选型:
施工阶段分为桩基用电、主体用电和装饰用电三个阶段，因桩基和装饰阶段用电量小于主体用电量，且重要是主体施工用电时与桩基、装饰工程施工已发生交叉作业空间，故计算省略，按照主体用电进行设计计算。
根据本项目实际情况，决定采用一台变压器供电，现甲供变压器为630KVA，经计算可以满足用电规定。

第5章 施工用电计算书
a）线路负荷计算及其设备选择
（一）线路施工现场用电量登记表:
----------------------------------------------------------------------
序号 机具名称 型号 安装功率(kW) 数量 合计功率(kW)
1、 塔式起重机 QTZ63 36 1 36 2 、钢筋对焊机 QJ40 100 2 200
3 、钢筋切断机 QJ32-1 3 2 6
4 、直流电焊机 AX4-300-1(AG-300) 11 2 22
5 、交流电焊机 BX3-120-1 11 2 22
6 、钢筋弯曲机 QJ32-1 3 2 6
7 、建筑施工外用电梯 SCD100/100A 44 1 44
8 、真空吸水泵 HZX-40 7.5 4 30
9 、大镝灯 3.5 4 14
10 、自落式混凝土搅拌机 JD550 23 2 46
11 、插入式振动器 ZX70 1.5 4 6
12 、圆盘锯 MJ114 3 2 6
13、 生活照明 30
14、 其它 15
----------------------------------------------------------------------
（二）、设计内容和环节
1、现场勘探及初步设计:
(1)本工程所在施工现场范围内施工前无各种埋地管线。
(2)现场采用380V低压供电，设一配电总箱，内有计量设备，采用TN-S系统供电。
(3)根据施工现场用电设备布置情况，总箱进线采用导线空气明敷/架空线路敷设，干线采用空气明敷/架空线路敷设，用电器导线采用空气明敷/架空线路敷设。布置位置及线路走向参见临时配电系统图及现场平面图，采用三级配电，三级防护。
(4)按照《JGJ46-2023》规定制定施工组织设计，接地电阻R≤4Ω。
2、拟定用电负荷:
(1)、塔式起重机
Kx = 0.85 Cosφ = 0.6 tgφ = 1.33
将Jc =40%统一换算到Jc1 =25%的额定容量
Pn = 36kW
Pe = n×(Jc/Jc1)1/2×Pn = 1×(0.4/0.25)1/2×36 = 45.54 kW
Pjs = Kx×Pe =0.85×45.54 = 38.71kW
Qjs = Pjs× tgφ=38.71×1.33 = 51.61 kvar
(2)、直流电焊机
Kx = 0.7 Cosφ = 0.6 tgφ = 1.33
将Jc =50%统一换算到Jc1 =100%的额定容量
Pn = 11kW
Pe = n×(Jc/Jc1)1/2×Pn = 1×(0.5/1)1/2×11 = 7.78 kW
Pjs = Kx×Pe =0.7×7.78 = 5.44kW
Qjs = Pjs× tgφ=5.44×1.33 = 7.26 kvar
(3)、真空吸水泵
Kx = 0.75 Cosφ = 0.8 tgφ = 0.75
Pjs = 0.75×7.5 = 5.625 kW
Qjs = Pjs× tgφ=5.62×0.75 = 4.22 kvar
(4)、插入式振动器
Kx = 0.3 Cosφ = 0.7 tgφ = 1.02
Pjs = 0.3×3 = 0.9 kW
Qjs = Pjs× tgφ=0.9×1.02 = 0.92 kvar
(5)、钢筋对焊机
Kx = 0.65 Cosφ = 0.7 tgφ = 1.02
Pjs = 0.65×100 = 65 kW
Qjs = Pjs× tgφ=65×1.02 = 66.31 kvar
(6)、插入式振动器
Kx = 0.3 Cosφ = 0.7 tgφ = 1.02
Pjs = 0.3×1.5 = 0.45 kW
Qjs = Pjs× tgφ=0.45×1.02 = 0.46 kvar
(7)、圆盘锯
Kx = 0.65 Cosφ = 0.6 tgφ = 1.33
Pjs = 0.65×3 = 1.95 kW
Qjs = Pjs× tgφ=1.95×1.33 = 2.6 kvar
(8)、塔式起重机
Kx = 0.85 Cosφ = 0.6 tgφ = 1.33
将Jc =40%统一换算到Jc1 =25%的额定容量
Pn = 36kW
Pe = n×(Jc/Jc1)1/2×Pn = 1×(0.4/0.25)1/2×36 = 45.54 kW
Pjs = Kx×Pe =0.85×45.54 = 38.71kW
Qjs = Pjs× tgφ=38.71×1.33 = 51.61 kvar
(9)、插入式振动器
Kx = 0.3 Cosφ = 0.7 tgφ = 1.02
Pjs = 0.3×3 = 0.9 kW
Qjs = Pjs× tgφ=0.9×1.02 = 0.92 kvar
(10)、真空吸水泵
Kx = 0.75 Cosφ = 0.8 tgφ = 0.75
Pjs = 0.75×7.5 = 5.625 kW
Qjs = Pjs× tgφ=5.62×0.75 = 4.22 kvar
(11)、建筑施工外用电梯
Kx = 0.85 Cosφ = 0.6 tgφ = 1.33
Pjs = 0.85×44 = 37.4 kW
Qjs = Pjs× tgφ=37.4×1.33 = 49.87 kvar
(12)、插入式振动器
Kx = 0.3 Cosφ = 0.7 tgφ = 1.02
Pjs = 0.3×3 = 0.9 kW
Qjs = Pjs× tgφ=0.9×1.02 = 0.92 kvar
(13)、钢筋切断机
Kx = 0.65 Cosφ = 0.7 tgφ = 1.02
Pjs = 0.65×3 = 1.95 kW
Qjs = Pjs× tgφ=1.95×1.02 = 1.99 kvar
(14)、交流电焊机
Kx = 0.5 Cosφ = 0.4 tgφ = 2.29
将Jc =50%统一换算到Jc1 =100%的额定容量
Pn = Sn ×Cosφ = 11×0.4=4.4kW
Pe = n×(Jc/Jc1)1/2×Pn = 2×(0.5/1)1/2×4.4 = 6.22 kW
Pjs = Kx×Pe =0.5×6.22 = 3.11kW
Qjs = Pjs× tgφ=3.11×2.29 = 7.13 kvar
(15)、自落式混凝土搅拌机
Kx = 0.75 Cosφ = 0.85 tgφ = 0.62
Pjs = 0.75×23 = 17.25 kW
Qjs = Pjs× tgφ=17.25×0.62 = 10.69 kvar
(16)、钢筋切断机
Kx = 0.65 Cosφ = 0.7 tgφ = 1.02
Pjs = 0.65×3 = 1.95 kW
Qjs = Pjs× tgφ=1.95×1.02 = 1.99 kvar
(17)、圆盘锯
Kx = 0.65 Cosφ = 0.6 tgφ = 1.33
Pjs = 0.65×3 = 1.95 kW
Qjs = Pjs× tgφ=1.95×1.33 = 2.6 kvar
(18)总的计算负荷计算，总箱同期系数取 Kx = 0.9
总的有功功率
Pjs = Kx×ΣPjs = 0.9×(38.71+5.44+5.62+0.9+65+0.45+1.95+38.71+0.9+5.62+37.4+0.9+1.95+3.11+17.25+1.95+1.95) = 205.036 kW
总的无功功率
Qjs = Kx×ΣQjs =0.9×(51.61+7.26+4.22+0.92+66.31+0.46+2.6+51.61+0.92+4.22+49.87+0.92+1.99+7.13+10.69+1.99+2.6) = 238.774 kvar
总的视在功率
Sjs = ( Pjs2+Qjs2 )1/2 = (205.0362+238.7742)1/2 = 314.727 kVA
总的计算电流计算
Ijs = Sjs/(1.732×Ue) = 314.727/(1.732×0.38) = 478.192 A

3、干线线路上导线截面及分派箱、开关箱内电气设备选择:
在选择前应对照平面图和系统图先由用电设备至开关箱计算，再由开关箱至分派箱计算，选择导线及开关设备。分派箱至开关箱，开关箱至用电设备的导线敷设采用铜橡皮绝缘导线空气明敷/架空线路，室外架空铜导线按机械强度的最小截面为10mm2。
(1)、塔式起重机开关箱至塔式起重机导线截面及开关箱内电气设备选择（开关箱以下用电器启动后需要系数取1）:
i)计算电流
Kx = 1 Cosφ = 0.6 tgφ = 1.33
Ijs = Kx ×Pe /(1.732×Ue ×Cosφ) = 1×45.54/(1.732×0.38×0.6) = 115.31A
ii)选择导线
选择XV-4×35 ，空气明敷/架空线路时其安全载流量为124A。室外架空铜芯导线按机械强度的最小截面为10mm2，满足规定。
iii)选择电气设备
选择开关箱内隔离开关为DZ10-250/3 ，其脱扣器整定电流值为Ir = 200A，，漏电保护器为 DZ10L-250/3。
(2)、直流电焊机开关箱至直流电焊机导线截面及开关箱内电气设备选择（开关箱以下用电器启动后需要系数取1）:
i)计算电流
Kx = 1 Cosφ = 0.6 tgφ = 1.33
Ijs = Kx ×Pe /(Ue ×Cosφ) = 1×7.78/(0.38×0.6) = 34.11A
ii)选择导线
选择XV-4×10 ，空气明敷/架空线路时其安全载流量为57A。室外架空铜芯导线按机械强度的最小截面为10mm2，满足规定。
iii)选择电气设备
选择开关箱内隔离开关为DZ5-50/3 ，其脱扣器整定电流值为Ir = 40A，，漏电保护器为 DZ15L-100/30。
(3)、真空吸水泵开关箱至真空吸水泵导线截面及开关箱内电气设备选择（开关箱以下用电器启动后需要系数取1）:
i)计算电流
Kx = 1 Cosφ = 0.8 tgφ = 0.75
Ijs = Kx ×Pe /(1.732×Ue ×Cosφ) = 1×7.5/(1.732×0.38×0.8) = 14.24A
ii)选择导线
选择XV-4×10 ，空气明敷/架空线路时其安全载流量为57A。室外架空铜芯导线按机械强度的最小截面为10mm2，满足规定。
iii)选择电气设备
选择开关箱内隔离开关为DZ5-20/3 ，其脱扣器整定电流值为Ir = 16A，，漏电保护器为 DZ15L-100/30。
(4)、插入式振动器开关箱至插入式振动器导线截面及开关箱内电气设备选择（开关箱以下用电器启动后需要系数取1）:
i)计算电流
Kx = 1 Cosφ = 0.7 tgφ = 1.02
Ijs = Kx ×Pe /(1.732×Ue ×Cosφ) = 1×1.5/(1.732×0.38×0.7) = 3.26A
ii)选择导线
选择XV-4×10 ，空气明敷/架空线路时其安全载流量为57A。室外架空铜芯导线按机械强度的最小截面为10mm2，满足规定。
iii)选择电气设备
由于开关控制2台用电器，开关的电流为Ir=3.26×2.00(台数)= 6.51 A。
选择开关箱内隔离开关为DZ5-20/3 ，其脱扣器整定电流值为Ir = 16A，，漏电保护器为 DZ15L-100/30。
(5)、钢筋对焊机开关箱至钢筋对焊机导线截面及开关箱内电气设备选择（开关箱以下用电器启动后需要系数取1）:
i)计算电流
Kx = 1 Cosφ = 0.7 tgφ = 1.02
Ijs = Kx ×Pe /(1.732×Ue ×Cosφ) = 1×100/(1.732×0.38×0.7) = 217.06A
ii)选择导线
选择XV-4×95 ，空气明敷/架空线路时其安全载流量为234A。室外架空铜芯导线按机械强度的最小截面为10mm2，满足规定。
iii)选择电气设备
选择开关箱内隔离开关为DZ10-600/3 ，其脱扣器整定电流值为Ir = 480A，，漏电保护器为 DZ10L-250/3。
(6)、插入式振动器开关箱至插入式振动器导线截面及开关箱内电气设备选择（开关箱以下用电器启动后需要系数取1）:
i)计算电流
Kx = 1 Cosφ = 0.7 tgφ = 1.02
Ijs = Kx ×Pe /(1.732×Ue ×Cosφ) = 1×1.5/(1.732×0.38×0.7) = 3.26A
ii)选择导线
选择XV-4×10 ，空气明敷/架空线路时其安全载流量为57A。室外架空铜芯导线按机械强度的最小截面为10mm2，满足规定。
iii)选择电气设备
选择开关箱内隔离开关为DZ5-20/3 ，其脱扣器整定电流值为Ir = 16A，，漏电保护器为 DZ15L-100/30。
(7)、圆盘锯开关箱至圆盘锯导线截面及开关箱内电气设备选择（开关箱以下用电器启动后需要系数取1）:
i)计算电流
Kx = 1 Cosφ = 0.6 tgφ = 1.33
Ijs = Kx ×Pe /(1.732×Ue ×Cosφ) = 1×3/(1.732×0.38×0.6) = 7.6A
ii)选择导线
选择XV-4×10 ，空气明敷/架空线路时其安全载流量为57A。室外架空铜芯导线按机械强度的最小截面为10mm2，满足规定。
iii)选择电气设备
选择开关箱内隔离开关为DZ5-20/3 ，其脱扣器整定电流值为Ir = 16A，，漏电保护器为 DZ15L-100/30。
(8)、塔式起重机开关箱至塔式起重机导线截面及开关箱内电气设备选择（开关箱以下用电器启动后需要系数取1）:
i)计算电流
Kx = 1 Cosφ = 0.6 tgφ = 1.33
Ijs = Kx ×Pe /(1.732×Ue ×Cosφ) = 1×45.54/(1.732×0.38×0.6) = 115.31A
ii)选择导线
选择XV-4×35 ，空气明敷/架空线路时其安全载流量为124A。室外架空铜芯导线按机械强度的最小截面为10mm2，满足规定。
iii)选择电气设备
选择开关箱内隔离开关为DZ10-250/3 ，其脱扣器整定电流值为Ir = 200A，，漏电保护器为 DZ10L-250/3。
(9)、插入式振动器开关箱至插入式振动器导线截面及开关箱内电气设备选择（开关箱以下用电器启动后需要系数取1）:
i)计算电流
Kx = 1 Cosφ = 0.7 tgφ = 1.02
Ijs = Kx ×Pe /(1.732×Ue ×Cosφ) = 1×1.5/(1.732×0.38×0.7) = 3.26A
ii)选择导线
选择XV-4×10 ，空气明敷/架空线路时其安全载流量为57A。室外架空铜芯导线按机械强度的最小截面为10mm2，满足规定。
iii)选择电气设备
由于开关控制2台用电器，开关的电流为Ir=3.26×2.00(台数)= 6.51 A。
选择开关箱内隔离开关为DZ5-20/3 ，其脱扣器整定电流值为Ir = 16A，，漏电保护器为 DZ15L-100/30。
(10)、真空吸水泵开关箱至真空吸水泵导线截面及开关箱内电气设备选择（开关箱以下用电器启动后需要系数取1）:
i)计算电流
Kx = 1 Cosφ = 0.8 tgφ = 0.75
Ijs = Kx ×Pe /(1.732×Ue ×Cosφ) = 1×7.5/(1.732×0.38×0.8) = 14.24A
ii)选择导线
选择XV-4×10 ，空气明敷/架空线路时其安全载流量为57A。室外架空铜芯导线按机械强度的最小截面为10mm2，满足规定。
iii)选择电气设备
选择开关箱内隔离开关为DZ5-20/3 ，其脱扣器整定电流值为Ir = 16A，，漏电保护器为 DZ15L-100/30。
(11)、建筑施工外用电梯开关箱至建筑施工外用电梯导线截面及开关箱内电气设备选择（开关箱以下用电器启动后需要系数取1）:
i)计算电流
Kx = 1 Cosφ = 0.6 tgφ = 1.33
Ijs = Kx ×Pe /(1.732×Ue ×Cosφ) = 1×44/(1.732×0.38×0.6) = 111.42A
ii)选择导线
选择XV-4×35 ，空气明敷/架空线路时其安全载流量为124A。室外架空铜芯导线按机械强度的最小截面为10mm2，满足规定。
iii)选择电气设备
选择开关箱内隔离开关为DZ10-250/3 ，其脱扣器整定电流值为Ir = 200A，，漏电保护器为 DZ10L-250/3。
(12)、插入式振动器开关箱至插入式振动器导线截面及开关箱内电气设备选择（开关箱以下用电器启动后需要系数取1）:
i)计算电流
Kx = 1 Cosφ = 0.7 tgφ = 1.02
Ijs = Kx ×Pe /(1.732×Ue ×Cosφ) = 1×1.5/(1.732×0.38×0.7) = 3.26A
ii)选择导线
选择XV-4×10 ，空气明敷/架空线路时其安全载流量为57A。室外架空铜芯导线按机械强度的最小截面为10mm2，满足规定。
iii)选择电气设备
由于开关控制2台用电器，开关的电流为Ir=3.26×2.00(台数)= 6.51 A。
选择开关箱内隔离开关为DZ5-20/3 ，其脱扣器整定电流值为Ir = 16A，，漏电保护器为 DZ15L-100/30。
(13)、钢筋切断机开关箱至钢筋切断机导线截面及开关箱内电气设备选择（开关箱以下用电器启动后需要系数取1）:
i)计算电流
Kx = 1 Cosφ = 0.7 tgφ = 1.02
Ijs = Kx ×Pe /(1.732×Ue ×Cosφ) = 1×3/(1.732×0.38×0.7) = 6.51A
ii)选择导线
选择XV-4×10 ，空气明敷/架空线路时其安全载流量为57A。室外架空铜芯导线按机械强度的最小截面为10mm2，满足规定。
iii)选择电气设备
选择开关箱内隔离开关为Hk1-15/3，，漏电保护器为 DZ15L-100/30。
(14)、交流电焊机开关箱至交流电焊机导线截面及开关箱内电气设备选择（开关箱以下用电器启动后需要系数取1）:
i)计算电流
Kx = 1 Cosφ = 0.4 tgφ = 2.29
Ijs = Kx ×Pe /(Ue ×Cosφ) = 1×6.22/(0.38×0.4) = 40.94A
ii)选择导线
选择XV-4×10 ，空气明敷/架空线路时其安全载流量为57A。室外架空铜芯导线按机械强度的最小截面为10mm2，满足规定。
iii)选择电气设备
由于开关控制2台用电器，开关的电流为Ir=40.94×2.00(台数)= 81.88 A。
选择开关箱内隔离开关为DZ10-250/3 ，其脱扣器整定电流值为Ir = 200A，，漏电保护器为 DZ15L-100/30。
(15)、自落式混凝土搅拌机开关箱至自落式混凝土搅拌机导线截面及开关箱内电气设备选择（开关箱以下用电器启动后需要系数取1）:
i)计算电流
Kx = 1 Cosφ = 0.85 tgφ = 0.62
Ijs = Kx ×Pe /(1.732×Ue ×Cosφ) = 1×23/(1.732×0.38×0.85) = 41.11A
ii)选择导线
选择XV-4×10 ，空气明敷/架空线路时其安全载流量为57A。室外架空铜芯导线按机械强度的最小截面为10mm2，满足规定。
iii)选择电气设备
选择开关箱内隔离开关为DZ10-100/3 ，其脱扣器整定电流值为Ir = 80A，，漏电保护器为 DZ15L-100/30。
(16)、钢筋切断机开关箱至钢筋切断机导线截面及开关箱内电气设备选择（开关箱以下用电器启动后需要系数取1）:
i)计算电流
Kx = 1 Cosφ = 0.7 tgφ = 1.02
Ijs = Kx ×Pe /(1.732×Ue ×Cosφ) = 1×3/(1.732×0.38×0.7) = 6.51A
ii)选择导线
选择XV-4×10 ，空气明敷/架空线路时其安全载流量为57A。室外架空铜芯导线按机械强度的最小截面为10mm2，满足规定。
iii)选择电气设备
选择开关箱内隔离开关为Hk1-15/3，，漏电保护器为 DZ15L-100/30。
(17)、圆盘锯开关箱至圆盘锯导线截面及开关箱内电气设备选择（开关箱以下用电器启动后需要系数取1）:
i)计算电流
Kx = 1 Cosφ = 0.6 tgφ = 1.33
Ijs = Kx ×Pe /(1.732×Ue ×Cosφ) = 1×3/(1.732×0.38×0.6) = 7.6A
ii)选择导线
选择XV-4×10 ，空气明敷/架空线路时其安全载流量为57A。室外架空铜芯导线按机械强度的最小截面为10mm2，满足规定。
iii)选择电气设备
选择开关箱内隔离开关为DZ5-20/3 ，其脱扣器整定电流值为Ir = 16A，，漏电保护器为 DZ15L-100/30。
(18)、1号动力分箱至第1组电机(塔式起重机)的开关箱的导线截面及分派箱内开关的选择
i) 计算电流
塔式起重机
Kx = 0.85 Cosφ= 0.6 tgφ= 1.33
Ijs = Kx ×Pe ×台数/(1.732×Ue ×Cosφ) = 0.85×45.54×1/(1.732×0.38×0.6) = 98.02A

Ijs(1组电机 )= 98.02A
该组中最大的开关箱电流Ijs=115.31A
两者中取大值Ijs=115.31A
ii)选择导线
选择XV-4×35 ，空气明敷/架空线路时其安全载流量为124A。
iii)选择电气设备
选择分派箱内开关为DZ10-250/3 ，其脱扣器整定电流值为Ir = 200A，漏电保护器为 DZ10L-250/3。
(19)、1号动力分箱至第2组电机(直流电焊机)的开关箱的导线截面及分派箱内开关的选择
i) 计算电流
直流电焊机
Kx = 0.7 Cosφ= 0.6 tgφ= 1.33
Ijs = Kx ×Pe ×台数/(Ue ×Cosφ) = 0.7×7.78×1/(0.38×0.6) = 23.88A

Ijs(2组电机 )= 23.88A
该组中最大的开关箱电流Ijs=34.11A
两者中取大值Ijs=34.11A
ii)选择导线
选择XV-4×10 ，空气明敷/架空线路时其安全载流量为57A。
iii)选择电气设备
选择分派箱内开关为DZ10-600/3 ，其脱扣器整定电流值为Ir = 480A，漏电保护器为 DZ10L-250/3。
(20)、1号动力分箱至第3组电机(真空吸水泵)的开关箱的导线截面及分派箱内开关的选择
i) 计算电流
真空吸水泵
Kx = 0.75 Cosφ= 0.8 tgφ= 0.75
Ijs= Kx ×Pe ×台数/(1.732×Ue ×Cosφ) = 0.75×7.5×1/(1.732×0.38×0.8) = 10.68A

Ijs(3组电机 )= 10.68A
该组中最大的开关箱电流Ijs=14.24A
两者中取大值Ijs=14.24A
ii)选择导线
选择XV-4×10 ，空气明敷/架空线路时其安全载流量为57A。
iii)选择电气设备
选择分派箱内开关为DZ10-250/3 ，其脱扣器整定电流值为Ir = 200A，漏电保护器为 DZ10L-250/3。
(21)、1号动力分箱至第4组电机(插入式振动器)的开关箱的导线截面及分派箱内开关的选择
i) 计算电流
插入式振动器
Kx = 0.3 Cosφ= 0.7 tgφ= 1.02
Ijs= Kx ×Pe ×台数/(1.732×Ue ×Cosφ) = 0.3×1.5×2/(1.732×0.38×0.7) = 1.95A

Ijs(4组电机 )= 1.95A
该组中最大的开关箱电流Ijs=6.51A
两者中取大值Ijs=6.51A
ii)选择导线
选择XV-4×10 ，空气明敷/架空线路时其安全载流量为57A。
iii)选择电气设备
选择分派箱内开关为DZ10-250/3 ，其脱扣器整定电流值为Ir = 200A，漏电保护器为 DZ15L-100/30。
(22)、2号动力分箱至第1组电机(钢筋对焊机)的开关箱的导线截面及分派箱内开关的选择
i) 计算电流
钢筋对焊机
Kx = 0.65 Cosφ= 0.7 tgφ= 1.02
Ijs= Kx ×Pe ×台数/(1.732×Ue ×Cosφ) = 0.65×100×1/(1.732×0.38×0.7) = 141.09A

Ijs(1组电机 )= 141.09A
该组中最大的开关箱电流Ijs=217.06A
两者中取大值Ijs=217.06A
ii)选择导线
选择XV-4×95 ，空气明敷/架空线路时其安全载流量为234A。
iii)选择电气设备
选择分派箱内开关为DZ10-600/3 ，其脱扣器整定电流值为Ir = 480A，漏电保护器为 DZ10L-250/3。
(23)、2号动力分箱至第2组电机(插入式振动器)的开关箱的导线截面及分派箱内开关的选择
i) 计算电流
插入式振动器
Kx = 0.3 Cosφ= 0.7 tgφ= 1.02
Ijs= Kx ×Pe ×台数/(1.732×Ue ×Cosφ) = 0.3×1.5×1/(1.732×0.38×0.7) = 0.98A

Ijs(2组电机 )= 0.98A
该组中最大的开关箱电流Ijs=3.26A
两者中取大值Ijs=3.26A
ii)选择导线
选择XV-4×10 ，空气明敷/架空线路时其安全载流量为57A。
iii)选择电气设备
选择分派箱内开关为DZ10-250/3 ，其脱扣器整定电流值为Ir = 200A，漏电保护器为 DZ10L-250/3。
(24)、2号动力分箱至第3组电机(圆盘锯)的开关箱的导线截面及分派箱内开关的选择
i) 计算电流
圆盘锯
Kx = 0.65 Cosφ= 0.6 tgφ= 1.33
Ijs= Kx ×Pe ×台数/(1.732×Ue ×Cosφ) = 0.65×3×1/(1.732×0.38×0.6) = 4.94A

Ijs(3组电机 )= 4.94A
该组中最大的开关箱电流Ijs=7.6A
两者中取大值Ijs=7.60A
ii)选择导线
选择XV-4×10 ，空气明敷/架空线路时其安全载流量为57A。
iii)选择电气设备
选择分派箱内开关为DZ10-600/3 ，其脱扣器整定电流值为Ir = 480A，漏电保护器为 DZ10L-250/3。
(25)、3号动力分箱至第1组电机(塔式起重机)的开关箱的导线截面及分派箱内开关的选择
i) 计算电流
塔式起重机
Kx = 0.85 Cosφ= 0.6 tgφ= 1.33
Ijs = Kx ×Pe ×台数/(1.732×Ue ×Cosφ) = 0.85×45.54×1/(1.732×0.38×0.6) = 98.02A

Ijs(1组电机 )= 98.02A
该组中最大的开关箱电流Ijs=115.31A
两者中取大值Ijs=115.31A
ii)选择导线
选择XV-4×35 ，空气明敷/架空线路时其安全载流量为124A。
iii)选择电气设备
选择分派箱内开关为DZ10-250/3 ，其脱扣器整定电流值为Ir = 200A，漏电保护器为 DZ10L-250/3。
(26)、3号动力分箱至第2组电机(插入式振动器)的开关箱的导线截面及分派箱内开关的选择
i) 计算电流
插入式振动器
Kx = 0.3 Cosφ= 0.7 tgφ= 1.02
Ijs= Kx ×Pe ×台数/(1.732×Ue ×Cosφ) = 0.3×1.5×2/(1.732×0.38×0.7) = 1.95A

Ijs(2组电机 )= 1.95A
该组中最大的开关箱电流Ijs=6.51A
两者中取大值Ijs=6.51A
ii)选择导线
选择XV-4×10 ，空气明敷/架空线路时其安全载流量为57A。
iii)选择电气设备
选择分派箱内开关为DZ10-250/3 ，其脱扣器整定电流值为Ir = 200A，漏电保护器为 DZ15L-100/30。
(27)、3号动力分箱至第3组电机(真空吸水泵)的开关箱的导线截面及分派箱内开关的选择
i) 计算电流
真空吸水泵
Kx = 0.75 Cosφ= 0.8 tgφ= 0.75
Ijs= Kx ×Pe ×台数/(1.732×Ue ×Cosφ) = 0.75×7.5×1/(1.732×0.38×0.8) = 10.68A

Ijs(3组电机 )= 10.68A
该组中最大的开关箱电流Ijs=14.24A
两者中取大值Ijs=14.24A
ii)选择导线
选择XV-4×10 ，空气明敷/架空线路时其安全载流量为57A。
iii)选择电气设备
选择分派箱内开关为DZ10-100/3 ，其脱扣器整定电流值为Ir = 80A，漏电保护器为 DZ15L-100/30。
(28)、4号动力分箱至第1组电机(建筑施工外用电梯)的开关箱的导线截面及分派箱内开关的选择
i) 计算电流
建筑施工外用电梯
Kx = 0.85 Cosφ= 0.6 tgφ= 1.33
Ijs= Kx ×Pe ×台数/(1.732×Ue ×Cosφ) = 0.85×44×1/(1.732×0.38×0.6) = 94.71A

Ijs(1组电机 )= 94.71A
该组中最大的开关箱电流Ijs=111.42A
两者中取大值Ijs=111.42A
ii)选择导线
选择X
