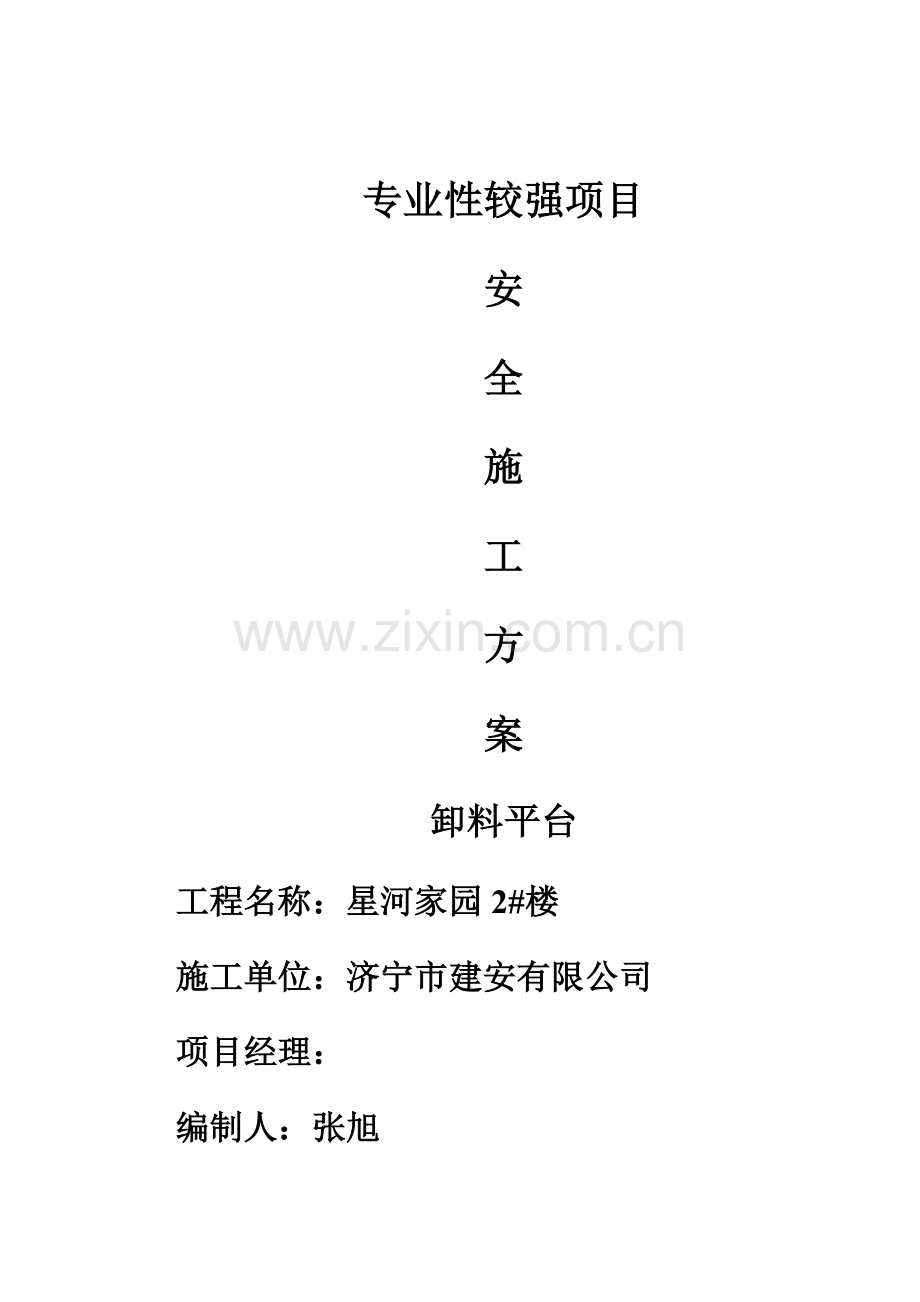

专业性较强项目
安
全
施
工
方
案
卸料平台
工程名称：星河家园2#楼
施工单位：济宁市建安有限公司
项目经理：
编制人：张旭

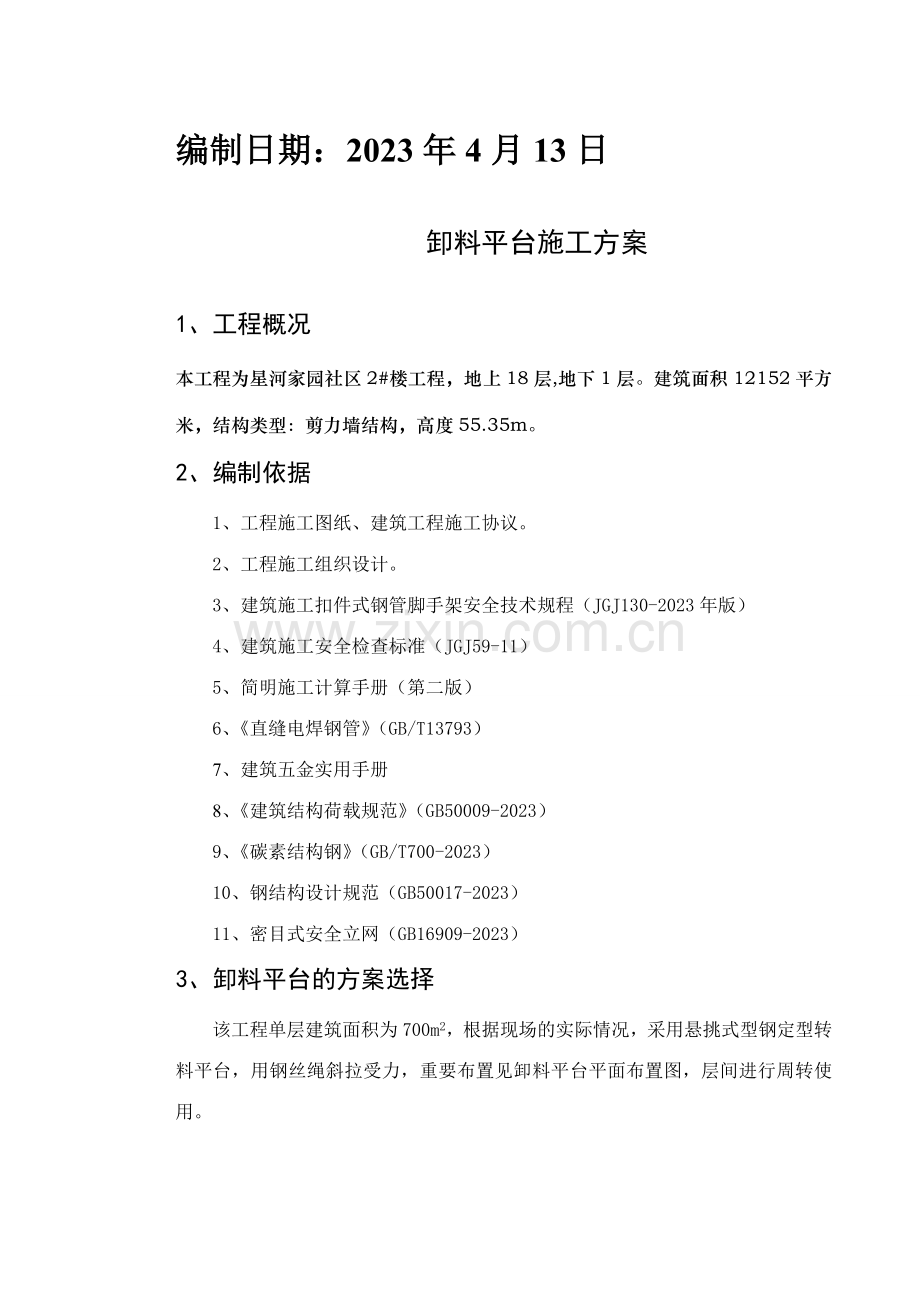

编制日期：2023年4月13日
卸料平台施工方案
1、工程概况
本工程为星河家园社区2#楼工程，地上18层,地下1层。建筑面积12152平方米，结构类型：剪力墙结构，高度55.35m。
2、编制依据
1、工程施工图纸、建筑工程施工协议。
2、工程施工组织设计。
3、建筑施工扣件式钢管脚手架安全技术规程（JGJ130-2023年版）
4、建筑施工安全检查标准（JGJ59-11）
5、简明施工计算手册（第二版）
6、《直缝电焊钢管》（GB/T13793）
7、建筑五金实用手册
8、《建筑结构荷载规范》（GB50009-2023）
9、《碳素结构钢》（GB/T700-2023）
10、钢结构设计规范（GB50017-2023）
11、密目式安全立网（GB16909-2023）
3、卸料平台的方案选择
该工程单层建筑面积为700m2，根据现场的实际情况，采用悬挑式型钢定型转料平台，用钢丝绳斜拉受力，重要布置见卸料平台平面布置图，层间进行周转使用。
4、卸料平台材料规定
4.1、钢管
（1） 钢管截面尺寸为外径48mm，壁厚3.5mm。用于卸料平台内侧双排架和围护栏杆。
（2）钢管质量规定：
①钢管表面应无裂纹，两端面平整，严禁打孔；
②钢管外观质量检查按下表进行：

检查项目
验收规定
表面质量
表面应平直光滑，不应有裂缝、分层、硬弯、压痕和深的划道
外径、壁厚
外径和壁厚允许偏差：-0.5mm
端面
钢管两端面应平整，切斜允许偏差：1.7mm
防锈解决
钢管必须刷防锈漆进行防锈解决，外表面锈蚀深度允许偏差≤0.5mm
4.2、扣件
（1）应使用与钢管管径相配合的可锻铸铁制作的扣件，其材质应符合国家现行标准《钢管脚手架扣件》（GB15831）的规定；
（2）扣件与钢管的贴合面必须严格整形，应保证与钢管扣紧时接触良好；
（3）扣件活动部位应能灵活转动，旋转扣件的两旋转面间隙应小于1mm；
（4）当扣件紧夹钢管时，开口处的最小距离应小于5mm；
（5）在螺栓拧紧力矩达成65N·m时，扣件不得发生破坏。
4.3、槽钢
本工程悬挑式卸料平台采用16#和10热扎槽钢作为底架支撑，其外形尺寸及允许偏差如下：
槽钢型号

尺寸（mm）
截面面积
（cm2）
质量
（kg/m）
高h
腿长b
腰厚d

160
58
6.0
18.516
14.535
100
48
5.3
12.748
10.007
允许偏差
±2.0
±2.0
±0.5
δ≤0.15d
4.4、竹脚手板
厚度为50㎜，理论质量为29.5kg/m2。
4.5、钢丝绳
钢丝绳选用6×19，直径18.5mm，钢丝直径1.2mm，钢丝总断面积128.87mm2,参考质量121kg/100m,钢丝绳抗拉强度fak=1961Mpa。
4.6、材料计划
本工程4个卸料平台重要需用材料如下：
序号
名称
规格
单位
数量
备注
1
钢管
48×3.5
t
1

2
安全网
立网
m2
40

3
槽钢
16#
m
48

4
槽钢
10
m
76

5
钢丝绳
6×19
m
130

6
花篮螺丝

个
14

7
菱形花纹钢板
3.5mm
m2
48

8
活动门
1.5*1.2
个
8

5、卸料平台的构造
5.1、槽钢构造规定
卸料平台由4根16#号热扎槽钢组成，槽钢应满焊连接，形成十字梁受力，上铺50㎜厚竹架板，16#热扎槽钢长6m，每根槽钢各满焊接三个8厚钢板耳板，耳板上开φ22的孔，以便于槽钢的吊装和钢丝绳的拉接。详见卸料平台平面示意图、大样图一。
5.2、钢丝绳构造规定
详见卸料平台构造示意图。
（1）定型槽钢卸料平台搁置在需要转料的楼板上，内搁置长度1.2m，外挑长度3m，每个定型槽钢卸料平台用4根6*19的钢丝绳拉接在上层楼板预埋的拉环上，外侧的两根钢丝绳承受拉力，内侧的两根钢丝绳作为备用的安全钢丝绳，不考虑受力。
（2）钢丝绳下端穿过16#槽钢上的开孔用花篮螺丝紧固，上端饶过上层梁中事先预埋的拉环后用花篮螺丝拧紧。
5.3、其他构造规定
（1）卸料平台在楼层边沿处设立内开活动门，平时不用时可以关闭。详见卸料平台正面活动门示意图。
（2）卸料平台两侧设立围护栏杆，栏杆高度1.2m，在0.8m高度增设一道护身栏杆，整个平台两侧用密目式安全网封闭，栏杆下侧设立18cm高的挡脚板，用22#铁丝固定在钢管上，上刷黄黑相间的油漆。
（3）搁置在楼板上的16#槽钢用两道φ16钢筋固定在本层楼板上，槽钢和钢筋之间用木楔顶紧，固定方式如下图，详见大样图二。
（4）卸料平台严禁与外架连接在一起。本工程卸料平台限重为1t。
6、卸料平台的搭设、验收和使用规定
6.1、卸料平台的搭设
（1）在搭设之前，必须对进场的杆配件进行严格的检查，严禁使用规格和质量不合格的杆配件。
（2）卸料平台的搭设作业，必须在统一指挥下，严格按照以下规定程序进行
①按施工设计定位预埋梁上拉环；
②按施工设计放线、设立卸料平台位置；
③定性卸料平台采用塔吊整体吊装；
④按设计方案进行钢丝绳的拉接，紧固花篮螺丝
⑤设立防护栏杆，槽钢与预埋钢筋用木楔打紧
（3）卸料平台在建筑物的垂直方向应错开设立，以免妨碍吊运物品。
（4）装设钢丝绳时，应注意掌握撑拉的松紧限度，避免引起杆件的显着变形。
（5）工人在架上进行搭设作业时，工人必须戴安全帽和佩挂安全带。不得单人进行装设较重杆配件和其它易发生失衡、脱手、碰撞、滑跌等不安全的作业。
（6）在搭设中不得随意改变构架设计、减少杆配件设立和对立杆纵距放大。确有实际情况，需要对构架作调整和改变时，应提交技术主管人员解决。
6.2、卸料平台的验收和检查规定
根据现行国家标准《建筑施工安全检查标准》（JGJ59-99）、《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130-2023，2023年版）、专项方案对卸料平台进行检查、验收。
（1)结构符合前述的规定和设计规定，个别部位的尺寸变化应在允许的调整范围之内；
（2）钢丝绳连接可靠；
（3）槽钢的弯腰扰度不得大于0.15d，
（4）钢丝绳的直径在允许偏差范围内；
（5）卸料平台铺花纹钢板板、安全防护措施应符合上述规定。
（6）卸料平台下列阶段进行检查和验收，检查合格后，方允许投入使用或连续
使用：
①施加荷载前后；
②在遭受暴风、大雨、大雪、地震等强力因素作用之后
③在使用过程中，发现槽钢和钢丝绳有显着的变形以及安全隐患的情况时。
6.3、卸料平台的使用规定
卸料平台的使用应遵守以下规定：
（1）卸料平台上料时，须轻放堆载物，并应使堆载物匀置在平台上，以保证其受力均衡。
（2）卸料平台允许堆载为1t，不得随意超负荷使用。
（3）卸料平台搭设好后，进行全封闭使用，下挂密目安全兜网一道，外侧立面满挂密目安全立网。
（4）卸料平台在使用过程中，要经常检查，保证安全可靠。六级及六级以上大风和雨、雪天应停止卸料平台作业，雨、雪之后作业时，应把平台上的积雪、积水清除掉，仔细检查确认安全后，方可上人操作。
（5）施工人员应严格执行《建筑安装工人安全技术操作规程》。
（6）卸料平台使用期间，严禁拆除钢丝绳的紧固件、槽钢与预埋钢筋的木楔、周边的防护栏杆。
（7）工人在平台上作业中，应注意自我安全保护和别人的安全，避免发生碰撞、闪失和落物。严禁在平台上戏闹和坐在栏杆上等不安全处休息。
（8）每班工人上平台作业时，应先行检查有无影响安全作业的问题存在，在排除和解决后方许开始作业。在作业中发现有不安全的情况和迹象时，应立即停止作业进行检查，解决以后才干恢复正常作业。
（9）平台上作业时应注意随时清理落到平台上的材料，不得超载堆放物料，不得让物料在平台上放置停留超过2小时。
7、卸料平台的拆除
（1）卸料平台的拆除作业应按拟定的拆除程序进行，按先搭的后拆，后搭的先拆的原则进行。
（2）拆除前先将平台的物料清理干净；
（3）塔吊吊钩钩住槽钢→打松木楔→拆除钢丝绳上部的拉接→转运至上层相应部位安装。
（4）工人必须站在临时设立的脚手板上进行拆卸作业，并按规定使用安全防护用品。
（5）参与拆除作业的人员，须持证上岗，安全帽、安全带、防滑鞋等要穿戴齐全，严禁酒后作业。
（6）凡已松开连接的杆配件应及时拆除运走，避免误扶、误靠已松脱连接的杆件，导致事故。
（7）在拆除过程中，应作好配合、协调工作，严禁单人进行拆除较重杆件等危险性的作业。
8、环境、职业健康安全控制措施
8.1、相关环境因素和危险源
（1）高处坠落
搭设及拆除和转运未系安全带
转运材料时未关活动门
高处作业人员身体情况不适应
高处作业人员安全意识和能力差
（2）卸料平台跨塌
卸料平台超载
钢丝绳磨损严重
（3）噪声
卸料平台安装和拆除的噪声
转运材料的噪声
8.2、目的指标
环境目的：噪声排放无环保局认定超标现象。
职业健康安全目的：
杜绝重大伤亡事故。
杜绝卸料平台使用过程中导致的工伤事故。
8.3、卸料平台施工管理
8.3.1、转料平台工程责任部门及负责人
负责人
项目经理
施工员
负责与外架、材料转运工程有关的环境因素、危险源的宣传、教育、施工过程中材料转运管理方案的执行，并及时了解施工现场施工过程中管理方案的实效性，收集改善意见，随时提出整改意见，以便随时修订管理方案。
协助人
技术负责
安全员
负责材料转运施工环境、职业健康安全管理方案并监督其执行，及时了解施工现场施工过程中管理方案的实效性，收集改善意见，随时修订管理办法。
8.3.2、管理措施
为了使施工现场卸料平台指标达成预期的目的，努力减少噪音，控制各种危险源带来的危害，达成安全第一，防止为主的目的。在材料转运施工中，特制定本方案如下：
8.3.2.1环境因素控制办法
针对噪音排放产生的因素,施工现场提倡宣传文明施工，尽量减少不必要的人为的大声喧哗。在施工前，由劳资员组织对全体作业人员进行入场教育，增强全体人员防噪声扰民的自觉意识。由施工班组长胡家宝严格控制作业时间，上午作业不早于6：00时，午休时间尽量不施工，晚间作业不超过23：00时。施工时，由班组长及工长进行监督，钢管、扳手等轻拿轻放，严禁随手乱抛乱扔，以免导致钢管互相碰撞引起噪声。拆除后运至地面的构配件，材料员督促班组人员及时进行检查、整修与保养，并按品种、规格堆码整齐，以免影响现场环境。
8.3.2.2危险源控制办法
卸料平台在材料转运施工过程中，会有很多危险因素，针对危险源的产生因素及也许产生后果，项目技术负责根据工程结构规模、特点编制相应的施工方案，并由其对管理人员进行技术交底，各管理人员根据交底进一步对班组作业人员具体的交底并严格按照方案监督执行，项目技术负责人在工序施工的过程中还应联合项目经理（副经理）、安全监督员进行检查其执行情况，发现不符合，由安全监督员下达书面的整改意见书，限期整改。如不整改者，将按项目规章制度进行相应的处罚。
a、高空坠落、物体打击控制办法
搭设卸料平台前工长对操作人员进行安全技术交底，严格按照设计方案进行搭设，卸料平台在使用过程，工长旁站监督，防止超载，拆除时，生产经理组织人员进行拆除安全技术交底，增强操作人员安全意识。
患有心脏病、高血压等病人不得在卸料平台上施工操作。
搭操作时必须配戴安全帽、安全带，穿防滑鞋。
在作业面满铺花纹钢板，不留空隙和探头板，脚手板与墙面之间的距离小于20cm。
卸料平台外侧设立防护栏杆挂安全网，并在外立杆中部增设拦腰杆。设180mm高的挡脚板
b、塌垮控制办法
进场的槽钢、钢丝绳、花纹钢板和钢管、扣件必须由材料人员会同安全人员共同进行检查，查验生产厂家的检查合格证，检查槽钢、钢丝绳、钢管直径、壁厚，如有严重锈蚀，压扁或裂纹的，严禁使用。
钢丝绳连接应扣牢，使用过程中班组长及操作人员要随时检查各部位连接情况。
使用过程中，对钢管、扣件、模板、木枋等材料按照长度、大小进行数量分派，在平台上设立限载标志牌；
为防止卸料平台外倾，提高平台的整体稳定性，在每个平台上均设立安全备用钢丝绳，钢管预埋在上层边梁中，钢筋预埋在楼板上，用木楔与槽钢顶紧，同时设立内排脚手架与边梁顶紧。
卸料平台搭设完毕后，必须由技术负责人组织技术、安全、工长和班组进行验收，合格后方可投入使用。
附：卸料平台计算书：
1、荷载计算：
转料平台限载1000kg,
脚手板自重：理论质量为29.5kg/m2
[10的自重：10.007kg/m
[16#的自重：14.535kg/m
2、主梁计算
[16#自重：14.535kg/m
[16#的截面抵抗矩Wx=80.5cm3；截面形状系数γx=1.05

P1=2.03（3.59）×3/2=3.05（5.39）KN
P2=2.03（3.59）×3/4=1.52（2.70）KN
集中力产生的弯矩:M1=(1/2)×P1×L=1/2×3.05（5.39）×4=6.1（10.78）KN.m
自重产生的弯矩：M2=1/8×ql2=1/8×14.535×42=29.07Kg.m=0.2907KN.m
围护栏杆等产生弯矩：M3=F×a=0.1536×1.33=0.204KN.m
M总=M1+M2+M3=6.1+0.2907+0.204=6.60（11.27）KN.m
Mmax/(γxWx)=6.60（11.27）×106/1.05×80.5×103=78.08（133.33）N/mm2
钢材的抗弯抗弯强度f=215N/mm2
主梁承载力满足规定
3、钢丝绳验算：
每侧选用两根钢丝绳，内侧钢丝绳作为备用安全绳，不考虑受力，仅验算外侧钢丝绳的受力；钢丝绳选用6×19，直径18.5mm，钢丝直径1.2mm，钢丝绳抗拉强度fak=1961Mpa。
（以槽钢主梁与混凝土梁板边沿交接点为矩心计算）
T×sin45×4=P1×1+P1×2+P1×3+P2×4+（ql2/2）+F×（1.33+2.66+4）
T×sin45×4=5.39×6+2.70×4+0.145×42/2+0.1536×8
可知：T=16.11KN
根据简明施工计算手册：
钢丝绳的允许拉力S=a×Pg/K1
查钢丝绳技术性能表：Pg为钢丝破断拉力总和为180.0KN，
K1为钢丝绳的安全系数，作吊索有绕曲时取6～8，取值7
A为钢丝绳之间荷载不均匀系数，取值为0.85
S=a×Pg/K1=0.85×180/7=21.86KN＞T=16.11KN
钢丝绳抗拉满足规定。
4、主梁和次梁间焊缝验算：
取焊缝高度为hw=5mm，焊接长度lw=100mm（不计翼缘，计算偏安全）
Tf=5390/5×0.7×100=15.4N/mm2<f=215N/mm2满足强度规定。
5、主梁支座限位卡与主梁的焊缝验算：
取焊缝高度为hw=5mm，焊接长度lw=80mm（仅计翼缘，计算偏安全）
V=T×cosa=16.11×cos45o=11.39KN
Tf=11390/5×0.7×80=40.68N<f=215N/mm2
满足强度规定。
