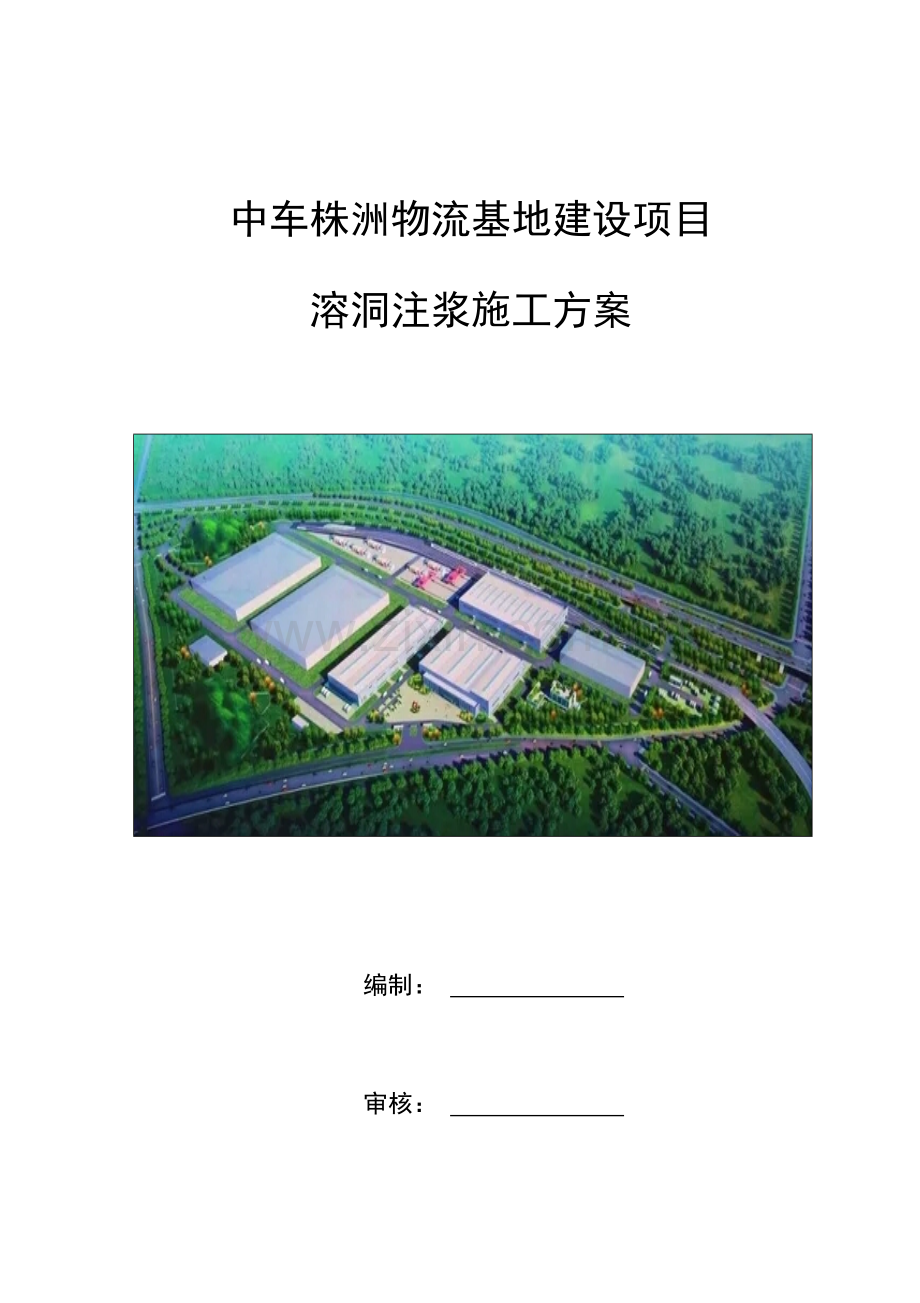

溶洞注浆施工方案

编制：

审核：

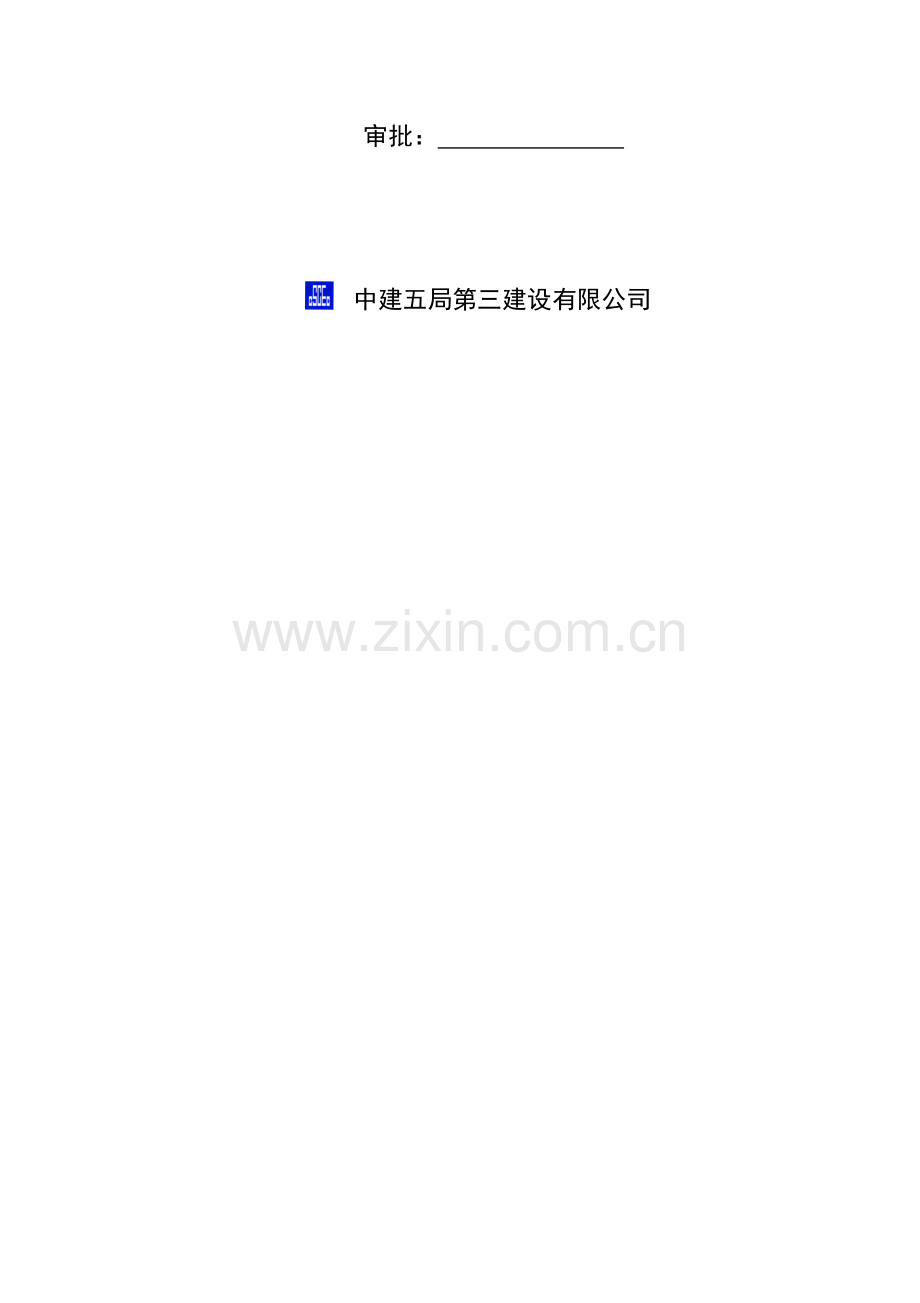

审批：

中建五局第三建设有限公司

编制说明
1编制依据
（1）本工程施工协议；
（2）本工程所涉及的国家或行业规范、规程、技术法规、标准、图集，地方标准、图集；
《建筑地基基础工程施工质量验收规范》 GB50202-2023
《建筑机械使用安全技术规程》JGJ33-2023
《工程测量规范》GB50026-2023
《建筑地基解决技术规范》JGJ79-2023
《建筑地基基础设计规范》GB50007-2023
《建筑抗震设计规范》GB50011-2023
《岩土工程勘察规范》GB50021-2023
（3）公司相关管理文献及管理办法。
2、编制人员
赵祎
3、本施工方案的发放范围
公司：工程部、技术部、机电部、商务合约部。
项目部：项目经理、生产经理、机电经理、商务经理、技术经理、安全总监；工程部、技术部、工程部、安所有、商务部、材料部、综合办。
其它：监理、建设方。

中建五局第三建设有限公司
中车株洲物流基地建设项目部
2023年03月07日

第一章 工程概况
1、工程概况
本工程地处株洲市石峰区荷花村，株洲市石峰区轨道交通装备产业园内，北侧为时代大道，东侧为贯穿拟建项目的韶峰路；6栋单体及1栋附属办公楼，总面积：54818.26㎡；建筑层数：1、2#仓库、4#仓库、5#仓库、充电间、门卫、设备房均为1F；附属办公楼3F。建筑总高度：1、2#仓库17.20m；4#仓库20.55m；5#仓库15.50m；充电间6.50m；设备房6.05m；门卫4.05m。仓库地上部分主体结构均采用钢结构门式刚架结构，充电间为砖混结构，门卫、设备房及附属办公楼采用钢筋混凝土框架结构。
鉴于本工程1、2#仓库西南角位置地下2m~3m范围及5#大部件及成品库西南位置6.5m~14.3m存在溶洞，另根据南车株洲物流基地建设项目工程物探工作报告推断解释岩溶发育区共计14处，但无法准确拟定其规模及位置，请监理、建设单位联系专业单位拟定位置，为避免后期施工及使用过程中存在的安全隐患，故需要对此处的溶洞进行换填解决，大溶洞具体位置如下图所示：

第二章 施工准备
1、项目管理人员配置
针对该工程我公司实行项目管理，项目经理为整个工程的直接责任者。为保证工程的准时、优质、高效的完毕。控制好人员、机械，保证换填工序的稳步进行，控制好施工质量，由专职安全员组织人员及时检查安全情况，随时排查现场隐患。
2、组织机构人员名单
序号
姓名
职务
备注
1
吕海滨
项目经理
质量、安全全面负责
2
汤坤
项目技术负责人
技术总负责
3
谢建林
项目生产经理
质量、安全现场负责
4
王伟
安全员
安全监督
5
张胜平
施工员
负责施工施工及技术
6

施工员
负责施工施工及技术
7

材料员
材料采购
3、施工设备配置及管理
3.1重要施工机械设备配置表
序号
设备名称
规格、型号
数量
设备状态
备注
1
地质钻机
XY-100
1台
良好

2
单液注浆泵
BW-150
1台
良好

3
拌浆器
500L
1台
良好

4
空压机
12m3
1台
良好

5
地质钻机
XY-100
1台
良好

6
单液注浆泵
BW-150
1台
良好

3.2重要测量仪器
序号
检测器具
型号
单位
数量
1
全站仪
RTS112R5L
台
1
2
水准仪
RL-32
台
1
3
钢卷尺
5m
把
5
4
钢尺
50m
把
2
5
塔尺
5m
把
1
4、人员准备
4.1劳动力的投入：
为了保证本项目能“安全优质高速”提前完毕，劳动力配置应考虑以下因素：
4.1.1根据工期规定及工程量与工程状况，为了保证本项目能“安全、优质、高效”提前完毕，劳动力配置应考虑劳动力配置充足。
4.1.2公司按工艺规定配备专业操作人员，工种齐全，保证工期的顺利实现。优先选择劳动干劲足、技术水平高的操作手，以利于保证进度、保证质量。
4.2劳动力计划安排：
序号
工种
人数
备注
1
技术员
1
复核开挖范围、深度及换填方式
2
测量人员
2
复核开挖深度及换填厚度
3
钻机操作工
4
设备司机
4
注浆操作工
6
人工清理及夯实
4.3 重要施工机具配置表
设备名称
规格型号
数量
设备名称
规格型号
数量
地质钻机
XY-100
1台
小型注浆泵
QL-280
1台
单液注浆泵
BW-150
1台
冲击钻机

1台
拌浆器
500L
1台
混凝土喷射机

1台
空压机
12m3
1台
混凝土泵

1台
备注:根据施工需要,可以适当增长机械设备,以满足工期规定。
第三章 施工工艺
1、 土溶洞发育情况分析
1.1、溶洞发育情况
根据地质资料显示，1# 卷材库、2#材料库西南位置钻孔ZK36在59.2m～60.0m发现溶洞，洞高0.8m，钻孔ZK43在49.53m～51.23m发现溶洞，洞高1.7m。
5#大部件及成品库西南位置钻孔ZK61在56.28m~57.38m及52.28m~55.78发现夹层溶洞，ZK65在51.21m~52.81m，洞高1.6m，及48.21m~50.71m，洞高2.5m，发现夹层溶洞；ZK66在45.73m~50.33发现溶洞，洞高4.6m。
2、 解决土溶洞的技术措施
我公司将根据勘察资料，安排我公司岩溶解决班组及时跟进，展开对场地内岩溶的解决工作。
进行岩溶解决时，大体顺序为一方面对已知的溶洞周边进行钻勘探，溶洞周边钻孔3个，进行充填注浆解决。

3#

1# 2#

A

根据总体计划，为保证岩溶解决施工可以按期完毕，我司拟组织精干的队伍，精心组织施工。计划配备1台地质钻机、注浆设备进场施工，并视工作面展开情况适当增长设备数量。
表2－1 各工点岩溶解决计划工期表
工点名称
计划工期
1#卷材库2#材料库 卷材库、2#材料库 卷材库、2#材料库 卷材库、2#材料库
3天
5#大部件及成品库
4天

2.1 施工准备
根据现场情况，施工前准备工作重要有现场踏勘、测量放线、施工用水用电布置、施工机械设备组织等工作。准备工作的实行将为施工的全面开展提供前提条件。
2.2 现场踏勘
在施工前，应踏勘现场，收集施工范围内的相关资料，根据现场用地条件规划设备摆放及设施布置方案。
2.3 测量准备
根据设计图纸进行注浆钻孔测量，放出钻孔点，做好钻孔点标志，根据设计图纸并会同监理工程师复测地面标高，复核成果经监理工程师等有关各方均拟定对的后才干开工。
2.4 施工用水用电
本工程施工用水、用电根据业主提供的接入口进行布置。
2.5 施工队伍的调遣
项目经理部根据施工现场准备情况及实际施工情况，安排人员、设备、机械、机具等进场，同时在施工过程中根据需要，进行合理调配、调整，充足发挥各资源的效率，为工程服务。
3、 施工方案
3.1、钻孔终孔原则：所有钻孔均要钻川土溶洞为基本原则。
3.2、溶洞的解决方案
根据钻孔资料溶洞，其解决可直接采用压力注浆的方法进行充填加固。
在注浆解决初期，暂按洞高H值与溶洞边界平面探察的尺寸S之乘积估算注浆量。在后期注浆时根据注浆量的情况，相应调整、完善注浆方法。注浆采用袖阀管注浆的方法。
3.3、注浆充填材料
根据注浆解决的目的不同，拟采用不同配比的浆料进行注浆充填，本工程拟采用纯水泥浆做充填料进行注浆充填解决，最终根据现场情况拟定。
3.4、袖阀管注浆施工方法
补充注浆
配 浆
否
是
否
是
钻机成孔
浇注套壳料

下注浆套管

注 浆
第一段达成注浆规定

第二段注浆
…… ……
所有段达成
求

注浆结束
注浆效果检测
是否需要填砂

否
扩孔，下管填砂
是

图3－1 袖阀管注浆施工工艺流程图
3.5、袖阀管注浆的特点：
袖阀管该工法同其它注浆工法相比，具有以下特点：
A、具有上下2个阻塞器（橡皮圈），能将浆液限定在注浆区域的任一段范围内进行灌注，达成分段注浆的目的。
B、阻塞器在光滑的袖阀管中可以自由移动，可根据需要在注浆区域内某一段反复注浆。
C、根据地层特点，可在一根注浆管内采用不同的注浆材料，选用不同的注浆参数进行注浆施工。
3.6、袖阀管结构：
袖阀注浆管为每节长4m、直径48mm的硬质塑料管，它是由钙塑聚丙烯制造而成。注浆管内壁光滑，接头有螺扣，端头有斜口。注浆管分实管和花管两种，实管上未开设溢浆孔，用于非注浆地层；花管上开有Φ8mm的溢浆孔12个，每组小孔间距30cm，用于需注浆地层。在花管有孔部位外面套有抗爆压力为4.5MPa橡胶套，橡胶套覆盖着溢浆孔，起到单向阀作用。
注浆芯管采用双塞注浆芯管，通过注浆压力使得两堵头与花管密贴，达成分段注浆的效果。
3.7、注浆参数
根据注浆材料及地质条件，结合类似工程的施工经验及相邻标段的实验结果，暂定选用下表所示注浆参数，具体须在施工前进行现场及室内实验，必要时对各项参数进行修正。
表3-1 注浆参数一览表
序号
注浆参数
内容
序号
注浆参数
内容
1
单液浆配比
水灰比=1:1（质量比）
5
中央孔控制压力
0.8～1.0MPa

4、施工环节
4.1、钻机成孔
采用XY-100地质钻机成孔，成孔直径为70mm，如钻进过程出现孔壁坍塌，则采用泥浆循环护壁成孔。在钻孔过程中揭露的溶、土洞要做好记录，以供注浆作业参考。
4.2、下注浆管
根据详勘、超前钻及洞体边界探查取得的洞体数据，在溶、土洞顶板以上的部位用实管，在溶、土洞范围内使用花管，注浆管底部加下闷盖。对于无充填的溶洞，注浆管下至土溶洞顶板下0.5m，对于半充填/全充填的溶洞，注浆管下至溶洞底，如图6－3所示。
将实、花管根据规定连接后，在管内注满清水检查密封性能。完毕套壳料浇注后立即将注浆管沿钻孔下至设计标高，上端露出地面40cm左右，并加盖上闷盖。为保证顺利下管，管中要保证注满清水，以重力抵消套壳料的浮力。对于也许出现的套壳料流失，要及时进行补料，保证止浆效果，同时为加强止浆效果，可在孔壁间隙靠近地面1～2m范围内充填水泥砂浆加固。

图6-3 不同充填情况溶洞下管长度示意图
4.3、注浆浆液配制
根据溶洞面积及高度估算预配制浆液的体积，按水灰比计算出所需的水泥和水的用量，在搅拌机内加入计算好的用水量，边搅拌边加入计算好的水泥用量，搅拌均匀后倒入储浆池内备用。
4.4、注浆
① 注浆方式采用后退式分段注浆工艺，即在注浆带内由孔底自下而上进行注浆，每次注浆段长0.5m，注完第一段浆段后，上提注浆芯管，进行第二注浆段注浆施工。
② 在芯管拔出长度大于一节管长时，停注拆取该节芯管及接头，将接头接在未拔出的芯管上继续注浆，依此进行直至完毕注浆；
③ 注浆过程中如需暂停注浆时，必须先将水泥浆管拿出放入清水桶中，并同时将注浆芯管提高0.4m，向孔内注清水后再停止注浆，这样既保持管路畅通，又保证注浆不受注水影响。
④为保证注浆效果，一般采用反复注浆方法。两次注浆时间间隔为6～10h,注浆3次，满足终孔压力时停止注浆，并用水泥砂浆封孔。
⑤注浆过程中作好注浆工作登记表，注浆孔的注浆工作情况及注浆工序作业时间。注浆过程中随时分析和改善注浆作业；并且认真记录实际孔位、孔深、孔内地下物、涌水等，当与地质报告不符时，应采用措施进行修正。
4.5、注浆顺序
注浆顺序采用由外到内约束－开放型方式，即先注溶洞最外侧后注内侧，隔孔交替进行，以控制浆液扩散范围，保证注浆效果。

3#

1# 2#

A

图6-4 注浆顺序示意图
5、 施工质量保证措施
5.1、 质量目的
质量目的：保证各项加固措施检查合格率100%，保证施工过程中周边环境的安全。
在施工过程中，规定全体施工人员牢固树立“质量第一”的观念，贯彻“质量第一求效益，用户至上得信誉”的公司宗旨，以“精心施工、严格规定、事前控制、杜绝返工”的指导思想，认真对待每个施工环节。
5.2、 质量控制原则
本工程质量控制原则：按照本工程招标文献《技术规范》、施工图纸、现行工程的技术规范、规程及标准以及国家、省、地铁及市有关规范规定进行。
5.3 施工质量管理与工程监理验收
5.3.1、工程施工质量内部管理
本工程设三级质量检查制，在每道工序施工完毕后，均要通过“班组自检→工序互检→项目部验收”这一过程，若其中的任何一关未能通过，则必须根据现场情况采用整改或返工的措施，之后再通过此三级验收”，合格后方可报驻地监理验收。
5.3.2、现场监理工程师验收
本工程将严格按协议及规范规定积极配合监理工程师进行工序验收。

第四章 工程质量控制措施
1、工程技术方案管理
我司对施工质量的控制并不只是局限于施工完毕后的三级验收，而是贯穿在施工的全过程。对于本次岩溶治理工程，从其设备材料准备、测量防线、施工各道工序以及施工完毕后的质量检查及验收，每个过程均需通过相关的质监、安监、业主、监理以及项目部的层层审核，从而做到施工质量的过程控制。
2、三级交底制度
我司对项目的质量安全采用三级交底制度，一是公司对项目经理进行交底，二是公司对班组进行交底，三是公司对工人进行交底，保证各项质量安全措施可以的确到位。
3、工程质量管理流程图
我司对施工中的各工序采用三级验收制度，重要工序由公司技术部进行验收，同时各工序最后均需监理工程师验收通过方可生效，由技术部对整个工程的质量统筹控制。
7.5 质量检查措施
1、材料质量检查
工程的各类材料，必须具有以下条件方能投入生产使用：
施工用的水泥、水玻璃、砂等材料使用前必须检查出厂质检书和实验报告，发现问题及时抽样检查，不合格者严禁使用。
2、工序质量检查
工程施工的全过程，按公司制定的工序管理细则规定，明确质量目的，把质量检查贯彻到每道工序，贯彻班组自检，质检员复检，技术负责抽检的质量把关制度，各重要工序必须做到：
1）测量放线由专业测量员负责，所依据的控制网须经业主复核批准使用，测量放线结果须经复测校核，无误后报请监理工程师批准施钻。
2）进场的水泥等必须经有见证取样送检、质量合格后才干进行下道工序。
3）认真如实填写注浆施工记录和填报隐蔽工程验收表格，并及时做好检查签证工作。
4）注浆施工过程中出现的问题由技术部地质工程师负责现场解决，若出现地面塌陷等紧急情况，须及时告知上级部门。

第五章 安全生产保证措施

8.1 施工安全生产保证措施
1、加强领导和教育，树立“安全第一”的思想。严格按照广东省颁发的有关安全操作规程进行施工。
2、严格根据规范及广州市的各项政策对工人进行培训：工人进场后即进行安全、技术交底，对工人开展三级安全教育；项目部开设农民工学校进行安全知识宣传，进行安全培训并为通过考核的学员办理平安卡。
3、在施工过程中，应设有专职质安员负责安全检查、督促工作，并严格做好安全保护，按本公司制定的安全生产奖罚条例解决各种违章行为。
4、在揭露大溶洞时，若发现地面开裂下陷情况时，应立即停止作业，并向值班人员报告，待采用必要安全措施后，才干继续开工。
5、严格执行持证上岗制度。各种机械必须由持有操作证的人员操纵，机械必须良好，严禁带病运作。检修机电设备必须先切断电源，在停电时进行。电动设备必须有接地、接零和安装漏电保护开关三种安全保护。各孔用电必须分闸，严禁一闸多孔（机），和一闸多用，场内电线、电缆必须具有良好的绝缘性。
6、进入现场的工作人员不准赤脚或穿拖鞋，着装规范，必须戴安全帽。
8.2 施工用电安全保证措施
1、所有施工人员均应掌握安全用电基本知识和所用设备性能，用电人员各自保护好自用设备的负荷、地线和开关箱，发现问题及时找电工解决，严禁非专业电气操作人员乱动电器设备。
2、配电系统分级配电，配电箱、开关箱外观完整、牢固、防雨防尘、外涂安全色（标），统一编号；其安装形式、内设必须符合有关规定；箱内电器可靠、完好、选型、定值符合规定并标明用途。
3、现场内支搭架空线路的线杆底部要牢固，不得倾斜下沉，与钻机等大型设备保持一定距离，且必须采用绝缘导线，不得成束架空敷设，达不到规定必须采用有效保护措施。
4、所有电路均采用三相五线制，所有电器设备及金属外壳或构架均应按规定设立可靠的接零及接地保护。
5、施工现场合有用电设备必须按规定设立漏电保护装置，做到一机一闸一漏电保护开关，并定期检查，发现问题及时解决解决。
6、保证各类电焊机的机壳有良好的接地保护。
7、电焊钳要有可靠的绝缘，不准使用无绝缘的简易焊钳和绝缘把损坏的焊钳。
8、工作中如有人触电，不要用手拉触电人，应立即切断电源，如触电者已处在昏迷状态，要立即进行人工呼吸，并立即送医院抢救。
8.3 施工机械安全保证措施
1、各种机械要有专人负责维修、保养，并经常对机械运营的关键部位进行检查，防止机械故障及机械伤人。
2、机械使用时操作员要密切注意机上的仪器、仪表、指针是否超过安全范围，机体是否有异常振动及发出异响，出现问题及时停电关机解决，不得擅离职守、隐瞒不报。
3、机械安装其基础必须平衡、牢固，机体的锚固、支撑措施齐全，固定机械不得使用临时支撑，高大机械在多风季节前应设缆风绳。
4、各种机械视其工作性质、机械性能的不同搭设防尘、防雨、防砸或防噪音工作棚，机械设备附近设标志牌，有条件的在操作位置附近悬挂使用规则牌。
5、施工运送系统是机械伤害多发点，重要注意事项如下：
（1）垂直运送、水平运送设备不可人、料混装。
（2）运送车辆服从指挥、信号要齐全，不得超速，过岔口、遇障碍时减速鸣笛，制动器齐全功能良好。
6、小范围内机械与机械、机械与人同时工作时应协调配合，互相保持一定距离。

第五章 文明施工措施
1、在职工中认真开展环境保护法规的学习、教育，遵守国家和广州市有关环境保护法令，不污染城市环境，不损坏花草、树木。施工现场在搞好“三通一平”的前提下，按照施工现场总平面图的规定，切实加强领导，制定规划，采用措施，认真做好开工前的一切准备工作。
2、施工现场大门口要悬挂施工标牌，标牌上应写明工程项目名称、建设单位、设计单位、施工单位、项目经理的姓名、施工许可证号码等。
3、工地外墙标明公司名称、公司标记、工地名称等，树立新形象。
4、施工现场大门内在明显位置标明“非施工人员严禁进入”的警句标示和“施工场安全管理规定”等。工地上的所有人员均佩戴标明其姓名、职务（或工作）的胸卡。
5、现场办公室要保持整洁有序，在内墙上张贴施工总平面布置图、施工进度计划表、岗位分工网络表、晴雨表、文明施工管理制度、质量保证体系、责任制牌、十项安全技术措施牌、保卫和防火制度等有关图表。
6、工地要按建设部颁布的《建筑施工安全检查评分标准》规定，做到四个方面标准化安全管理；建立、健全以安全生产责任制为基础的10项公司安全管理制度，并严格贯彻。
7、施工现场内设立专门排水沟做到排水畅通；现场淤泥及时清运到指定地点排放，做到整个工作面整洁，工完料清，无乱堆乱放现象。
8、施工现场设立安全标语和安全色标，保持现场道路畅通，路面平坦无障碍物，无积水。
9、施工现场要完善各项安全防保设施，特别在暴雨、台风、雷雨后，要立即进行全面的安全检查和修整。
10、现场要认真做好对易燃易爆等物品的保管和使用，并要对油料、氧气、乙炔瓶、废料等都要按照平面布置图规定定点堆放。
11、为避免运送车辆污染城市道路，在施工场地围场大门处，设立洗车槽，不让场内的泥污带出现场并做到沿途不遗撒。
12、施工现场搭设的临时设施和生产设施必须做到整齐统一，符合安全防火规定。明火施工严格执行动火审批制度。
13、污水排放要建立完善的排水系统，排到指定的地点。
14、做好施工现场管理，实行文明施工。施工中机具配备，劳动力布置，材料堆放，施工管线，施工道路等，按照施工现场管理有关规定进行管理。
15、工地现场机具设备及材料堆放应合理有序，现场的废料应及时清运，场地在干燥大风时应注意洒水降尘。
16、搞好工地及四周的环境卫生，发明良好的生活，施工卫生条件。
17、做好电器设备的防雨防雷措施，定期对保护零线、反复接地的接地电阴进行测试，以保证施工用电的安全。
18、配电箱底高度离地面不小于60cm，防止因外壳老化或其他因素在雨天发生短路事故。
19、监督夜间施工操作人员特别注意安全，保证夜间照明亮度，避免因光线局限性或疲劳困倦等因素而出现意外事故。
