电机震动标准.doc

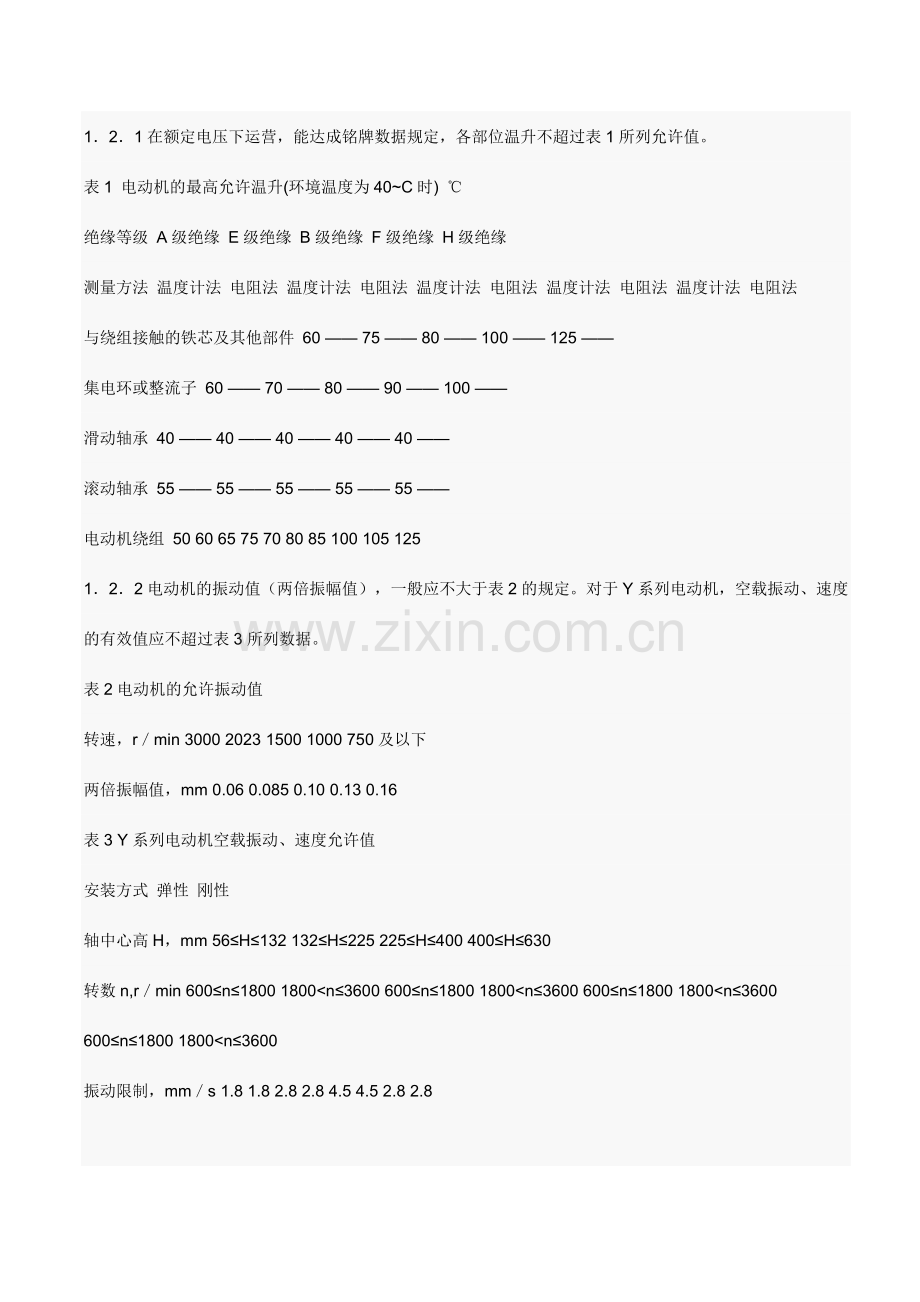

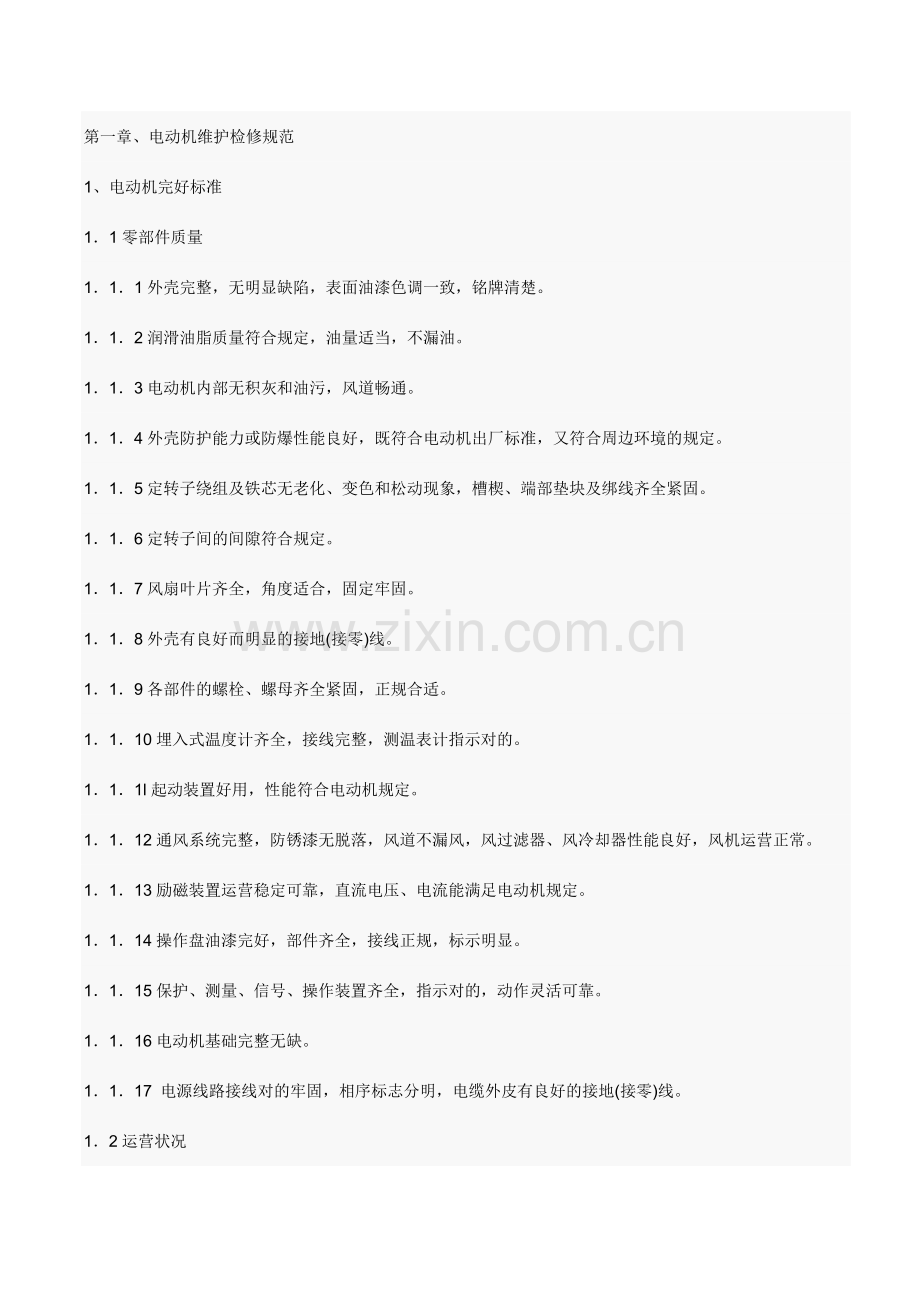

第一章、电动机维护检修规范 1、电动机完好标准 11零部件质量 111外壳完整，无明显缺陷，表面油漆色调一致，铭牌清楚。 112润滑油脂质量符合规定，油量适当，不漏油。 113电动机内部无积灰和油污，风道畅通。 114外壳防护能力或防爆性能良好，既符合电动机出厂标准，又符合周边环境的规定。 115定转子绕组及铁芯无老化、变色和松动现象，槽楔、端部垫块及绑线齐全紧固。 116定转子间的间隙符合规定。 117风扇叶片齐全，角度适合，固定牢固。 118外壳有良好而明显的接地(接零)线。 119各部件的螺栓、螺母齐全紧固，正规合适。 1110埋入式温度计齐全，接线完整，测温表计指示对的。 111l起动装置好用，性能符合电动机规定。 1112通风系统完整，防锈漆无脱落，风道不漏风，风过滤器、风冷却器性能良好，风机运营正常。 1113励磁装置运营稳定可靠，直流电压、电流能满足电动机规定。 1114操作盘油漆完好，部件齐全，接线正规，标示明显。 1115保护、测量、信号、操作装置齐全，指示对的，动作灵活可靠。 1116电动机基础完整无缺。 1117 电源线路接线对的牢固，相序标志分明，电缆外皮有良好的接地(接零)线。 12运营状况 121在额定电压下运营，能达成铭牌数据规定，各部位温升不超过表1所列允许值。 表1 电动机的最高允许温升(环境温度为40C时) 绝缘等级 A级绝缘 E级绝缘 B级绝缘 F级绝缘 H级绝缘 测量方法 温度计法 电阻法 温度计法 电阻法 温度计法 电阻法 温度计法 电阻法 温度计法 电阻法 与绕组接触的铁芯及其他部件 60 75 80 100 125 集电环或整流子 60 70 80 90 100 滑动轴承 40 40 40 40 40 滚动轴承 55 55 55 55 55 电动机绕组 50 60 65 75 70 80 85 100 105 125 122电动机的振动值（两倍振幅值），一般应不大于表2的规定。对于Y系列电动机，空载振动、速度的有效值应不超过表3所列数据。 表2电动机的允许振动值 转速，rmin 3000 2023 1500 1000 750及以下 两倍振幅值，mm 0.06 0.085 0.10 0.13 0.16 表3 Y系列电动机空载振动、速度允许值 安装方式 弹性 刚性 轴中心高H，mm 56H132 132H225 225H400 400H630 转数n,rmin 600n1800 1800n3600 600n1800 1800n3600 600n1800 1800n3600 600n1800 18005080 o060 1018 o030 80120 0080 1830 0040 120180 O100 3050 o050 423检查检修资料、实验资料是否齐全，检修质量与实验结果是否符合规定和标准。 424检查控制设备及继电保护装置是否检修完毕并符合规定。 43试车 431试车分空载试车和负荷试车两种。空载试车以在实验室进行为宜，带负荷试车一般 在生产现场进行。试车时需记录运营电压、运营电流、定子温升、轴承温升，测量振动，检查有无异音和异常情况。 432试车时间规定： a 空载试车时间按4.1.4e规定执行。 b 中修后逐渐加满负荷运营8 h以上。 c 大修后逐渐加满负荷运营24 h以上。 44验收 441验收标准： a 电机旋转方向对的。 b 空载电流的大小与偏差符合414c和d的规定。 c 起动电流、起动时间同出厂数据相符，或与历史记录相符。 d 在规定的试车时间内，运营情况符合本规程1的规定。 442各有关单位项目技术负责人确认试车正常，符合验收标准，在竣工验收书上签字后， 验收工作结束。 5维护检修安全注意事项 51维护安全注意事项 511一方面验明电机外壳是否带电，接地(零)是否良好。在外壳不带电和接地(零)良好的情况下才干进行维护工作。 、 512维护人员务必穿戴合格的工作服、工作帽、电工鞋，袖口应扎紧，女工的辫子严禁外露。严禁带手套进行维护工作。 513人体各部位及维护工具(如听诊棒、注油枪等)不得触及旋转部分。 514调整或更换电刷时，不得用手触及不同导电部分或一手触及导电部分，一手触地。严防电刷及导电部分接地。在同一台电机上不准二人同时进行调整或更换电刷工作。 515严禁用帆布遮盖运营的电机，若电机必须加以防护，可用木板或金属罩遮盖，但不得使电机的冷却条件恶化。 516严禁随意增大电机保护同路中熔片或熔丝。严禁以铜丝、铁丝等金属替代熔丝。 52检修安全注意事项 521在禁火区内动火时，必须办理动火许可证。检修现场要有足够的灭火用品和安全照明。 522进入电机定子内工作时，不准携带金属小物件，严禁穿带钉子的鞋。 523在大型基础上检修电机时，要有防止检修人员坠落的安全措施。 524检修有电动盘车器的同步电动机时，应采用防止误送电盘车的安全措施。 525应对称拆装凸板式同步电动机转子磁极，注意保持转子平衡。 526 电机起吊、解体抽芯、部件存放等工序应注意以下几点： a 防止电缆头损坏。 b 做好重要零部件如线头、端盖、刷架等的复位标记，细小零件装入专用塑料袋里。 c 抽出或装进转子前，将轴颈、集电环、换向器、绕组端部保护好，避免钢丝绳撞击。抽出转子后，要及时检查绕组、铁芯、槽楔、端部绑扎等有否碰伤，对碰伤部位及时修复。 d 钢丝绳拴转子的部位，必须衬以木垫。 527严禁用金属物敲打绕组。清理绕组尘垢应使用木质、竹质或绝缘纤维板。 528用蒸汽加水冲洗电机时，冲洗压力应控制在o1o15MPa范围内。 529使用压缩空气吹扫灰尘时，注意空气的过滤，不能有水吹到绕组上。 5210局部咎理或拆换绕组时，应注意做好其他绕组的保护。嵌软绕组时，不要损伤导线的绝缘和槽绝缘。 521l 使用工具拆卸轴承时，注意保护好转轴顶针孔。 5212烘烤电机应有专人值班，规定烘烤温度范围，做好烘烤记录。 5213 明火不得接触绝缘漆或绝缘材料的挥发物。 5214电机进行高压实验时不得少于二人。实验现场应设遮栏，并悬挂警告牌，派专人看守。 5215测量绝缘或高压实验后，应将电机绕组对地放电数次。 5216封闭定子之前，检查气隙、通风沟和其他空穴等处有无遗忘物件。 53试车安全注意事项 53l带负荷试车之前，需单试电机旋转方向，检查是否与工艺规定的方向相符。 532试车过程中，一旦发现异音、焦臭、冒烟起火、剧烈振动、超温、过电流等异常情况，应立即停车解决。 533在冷态下最多允许连续起动3次，每次间隔时间约5 min。在热态下只允许起动一次。解决事故时，允许多起动一次。
