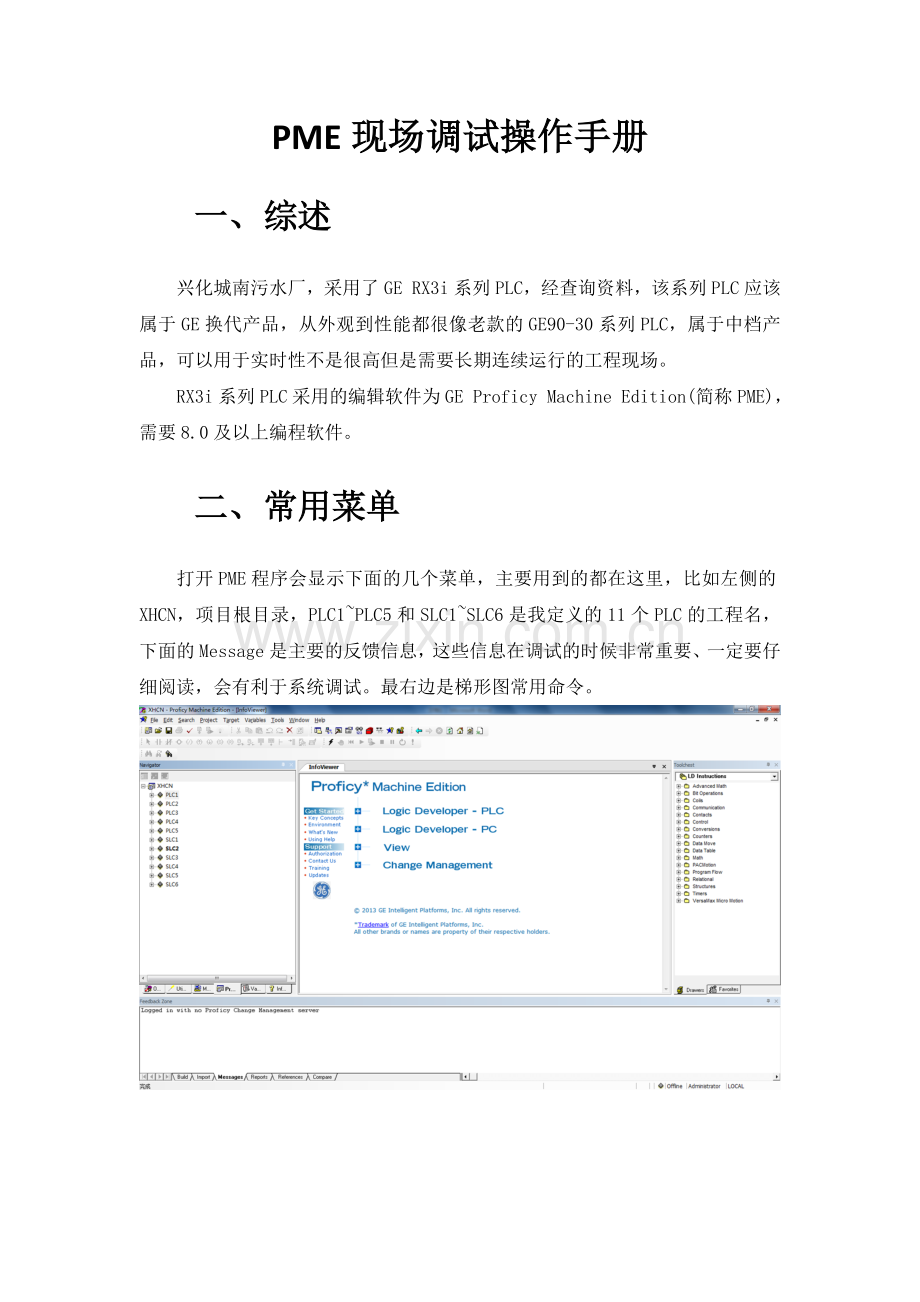

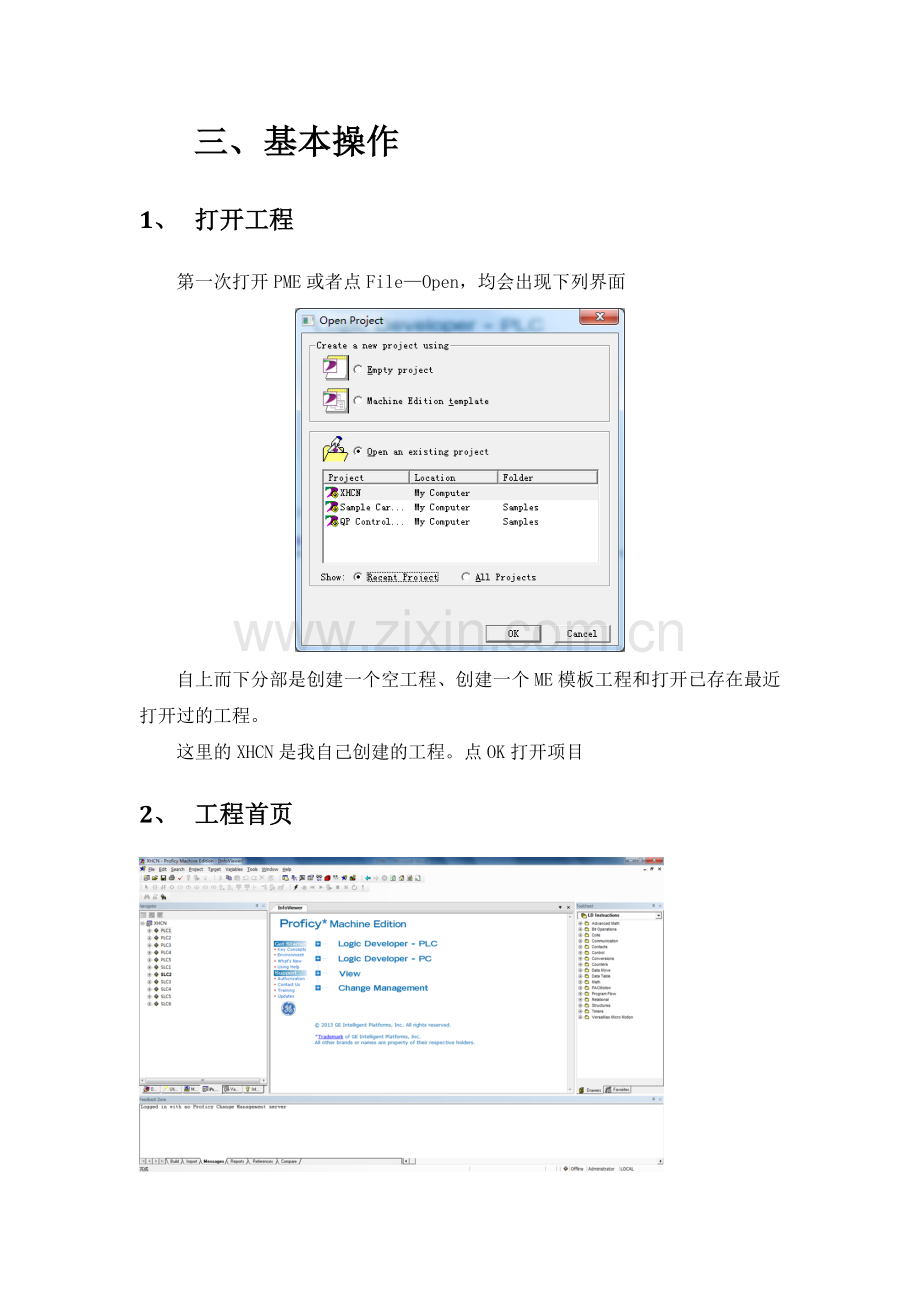

PME现场调试操作手册一、 综述兴化城南污水厂，采用了GE RX3i系列PLC，经查询资料，该系列PLC应该属于GE换代产品，从外观到性能都很像老款的GE90-30系列PLC，属于中档产品，可以用于实时性不是很高但是需要长期连续运行的工程现场。RX3i系列PLC采用的编辑软件为GE Proficy Machine Edition(简称PME)，需要8.0及以上编程软件。二、 常用菜单打开PME程序会显示下面的几个菜单，主要用到的都在这里，比如左侧的XHCN，项目根目录，PLC1PLC5和SLC1SLC6是我定义的11个PLC的工程名，下面的Message是主要的反馈信息，这些信息在调试的时候非常重要、一定要仔细阅读，会有利于系统调试。最右边是梯形图常用命令。三、 基本操作1、 打开工程第一次打开PME或者点FileOpen，均会出现下列界面自上而下分部是创建一个空工程、创建一个ME模板工程和打开已存在最近打开过的工程。这里的XHCN是我自己创建的工程。点OK打开项目2、 工程首页3、 创建工程节点在XHCN上点击右键，会出现Add Target菜单，选择到PAC RX3i系统系统会自动在最下面生成一个PAC项目，并自动创建相关硬件配置、程序模块等基本模块4、 配置硬件在导航页，点击Hardware Configuration，可以对硬件参数进行配置，这里如果有的CPU含网口，则必须在配置完CPU后填写IP地址信息，否则将会硬件报错。四、 系统调试1、 调试参数配置在工程节点上点右键，选择最下面的Porperties弹出一个小对话框这里有选定工程的相关参数，拉动滑块到最下面，有一个Physical Port选项，这个选项是编程软件与PLC的通信端口，默认是COM1，需要调整到ETHERNET，并填入PLC的IP地址2、 设置活动工程在进行PLC调试时，每次只能对一个PLC进行调试，所以，需要在调试时设置活动工程，在需要设置为活动工程的工程上点右键，选择Set as Active Target，选择后，对应的工程会变成加宽的黑色字体。或者点击Target-Set as Active Target3、 编译及在线工作1） Validate编译还是上一图片或者点Target，然后选择Validate，对系统文件进行编译，这时需要仔细观察下面的Message对话框，这里会提示程序编译情况，如果有错误或者警告都会在这里显示，然后需要根据这里的反馈信息查找ERROR（错误）和warning（警告）。出现错误则无法通过编译，也就无法进行后续操作；警告则是需要注意的部分，比如多重赋值或多重输出的情况，需要检查一下，看是否会对程序运行产生影响。一般不需要过多关注，但有时多重赋值会对系统运行产生影响，一旦流程调试出现问题，则需要特别关注这些多重赋值的地方。2） Go Online在线运行点击在线运行后，如果电脑能直接PING通PLC则可以直接连到PLC，此时可以看一下PLC的图标，会用原来的加粗黑色字体变成一个绿色的方块，如果本地程序和远端程序一致，就会是一个绿色方块，没有别的图标，但是如果本地程序和远端程序不一致，则会在绿色方块上显示一个红色的叉，表示程序不一致，需要更新。4、 下载程序在线运行后点击Online command-（忘了叫啥命令了），系统就可以进行程序下载工作。而且下载的时候，有一个选项可以将程序存入FLASH，一定要选择存入FLASH，不然掉电后，程序就丢了，需要重新下载。5、 程序测试我已经在MAIN程序中写了所有DO点的控制测试程序，已经测试成功了。由于梯形图程序设计本质是相通的，所以这里的其他程序测试和以前我们用到的施耐德、欧姆龙和自产MB系列一样，没有太大的区别，只有静下心，即可实现程序细节的调试。五、 遗留问题1、 修改PLC默认IP地址及IOSCAN(ETHERNET GLOBAL DATA)局域网内全局数据2、 子程序调用3、 数据处理及PID运算由于时间关系，尚有上述3个问题没有测试。其中第一点具体操作可以参照百度文库里的GE RX3i以太网通信实例，我试了一下，没有成功，目前都在使用默认IP地址进行调试192.168.0.100，但在现场实际投运时，所有的PLC是必须有不同的IP地址，所以这个问题需要尽快解决。兴化项目中有两台PLC之间需要进行数据交互，这个功能在施耐德PLC中叫IOSCAN，GE叫ETHERNET GLOBAL DATA局域网内全局数据，这个功能是一个非常有用的功能，可以把本机数据直接映射给别的PLC，但一定要注意映射时有些命令的置位和复位，我曾经遇到过一次发送开闸命令，用IOSCAN发给闸门，但程序中不知道哪出了问题，一致置着开闸命令，造成快速液压闸门放下去后马上就提起来，也存在一定的风险，在用相关程序进行调试时，一定要保证程序逻辑无异常，否则容易出现一些意想不到的问题，因为我们的关注点在这个PLC的时候，他是将数据映射到了别的PLC，很容易造成别的PLC的误动作，而且我们却并没有关注别的PLC，比较容易出问题。目前共有6套GEPLC在场内调试（5套在水质间机柜内，1套在406桌上），希望有兴趣的同事和我们一起进行相关研究，尽早完成GE相关程序的攻关工作。 （注：专业文档是经验性极强的领域，无法思考和涵盖全面，素材和资料部分来自网络，供参考。可复制、编制，期待你的好评与关注）
