湖南省电力公司输电线路工程标准化施工作业票.doc

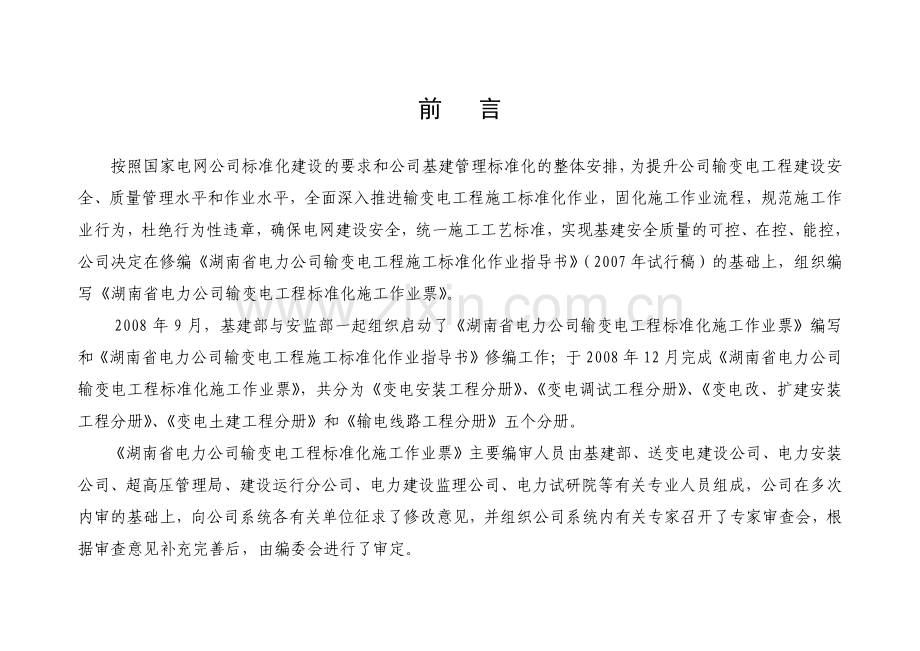

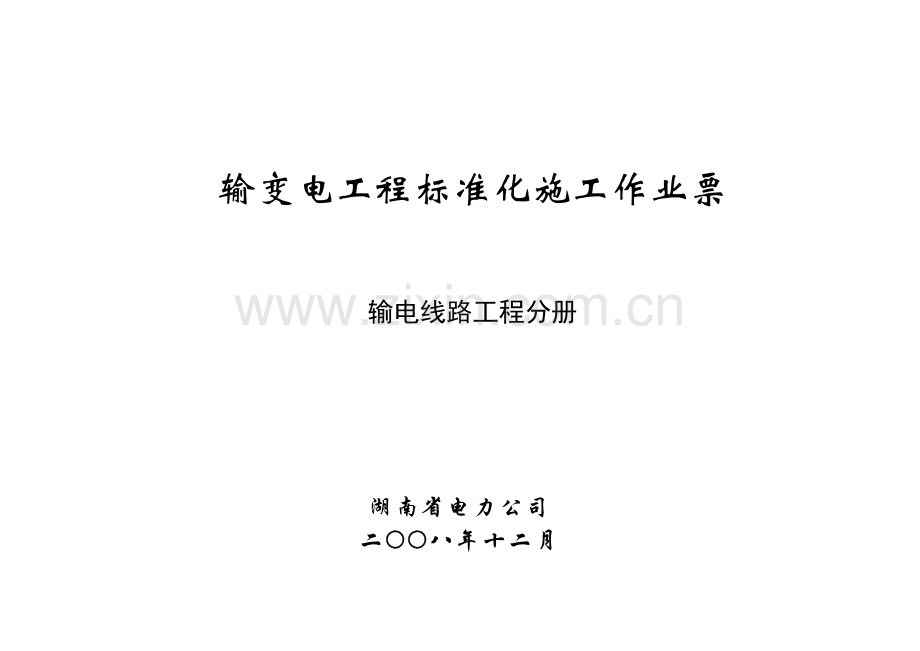

输变电工程标准化施工作业票 输电线路工程分册 湖南省电力公司 二八年十二月 前 言 按照国家电网公司标准化建设的要求和公司基建管理标准化的整体安排，为提升公司输变电工程建设安全、质量管理水平和作业水平，全面深入推进输变电工程施工标准化作业，固化施工作业流程，规范施工作业行为，杜绝行为性违章，确保电网建设安全，统一施工工艺标准，实现基建安全质量的可控、在控、能控，公司决定在修编湖南省电力公司输变电工程施工标准化作业指导书（2007 年试行稿）的基础上，组织编写湖南省电力公司输变电工程标准化施工作业票。2008 年 9 月，基建部与安监部一起组织启动了湖南省电力公司输变电工程标准化施工作业票编写和湖南省电力公司输变电工程施工标准化作业指导书修编工作；于 2008 年 12 月完成湖南省电力公司输变电工程标准化施工作业票，共分为变电安装工程分册、变电调试工程分册、变电改、扩建安装工程分册、变电土建工程分册和输电线路工程分册五个分册。湖南省电力公司输变电工程标准化施工作业票主要编审人员由基建部、送变电建设公司、电力安装公司、超高压管理局、建设运行分公司、电力建设监理公司、电力试研院等有关专业人员组成，公司在多次内审的基础上，向公司系统各有关单位征求了修改意见，并组织公司系统内有关专家召开了专家审查会，根据审查意见补充完善后，由编委会进行了审定。湖南省电力公司输变电工程标准化施工作业票编写过程中，本着以现场一线施工人员为应用对象，以安全、质量为主线，遵循“工艺要求与规范标准统一、工程工艺与安全环保统一、简练适用与可操作性统一”的原则，结合国家电网公司的最新要求，对省内外输变电工程施工的成熟经验进行了认真总结，对输变电工程常用的作业流程和方法、危害辨识及控制措施、环境保护要点、质量工艺要点进行了阐述，要求项目现场实际应用时，以上述规定内容为基础，根据现场情况增补安全要点后指导和规范现场具体施工作业。限于编者水平有限，对具体作业掌握的素材有限，加之编写时间仓促，文中错误和不妥之处难免，敬请各位领导专家和使用者指正。有关建议和意见，请向公司基建部反馈，以便以后修正。湖南省电力公司输变电工程标准化施工作业票编写和审查过程中，得到了送变电建设公司、电力安装公司、超高压管理局、建设运行分公司、电力建设监理公司、电力试研院、火电建设公司、创业公司、各电业局等单位的大力支持，在此一并表示感谢。输变电工程标准化施工作业票 编 委 会 主 任：黄 强 副主任：王家红、章 建 委 员：颜宏文、蒋庆其、邓庆红、周 正、徐志生、刘长根、李旭华、李文利、陈 岳、张建玲 李根先、邓德良、汤志强、刘石山 策 划：王家红、颜宏文、李 灿、严科辉 输电线路工程分册编审工作组 主要编写人员：李 灿、单 林、吴 鹏、张 雷 主要审查人员：陈 东、候达夫 参与审查人员：蒋元林、陈小平、陈爱民、彭国平、童国强、龚晓雷、鲁克俭、阙正平、蒋太频、吴 军 龙自主、郭 滨、周金星、王章华、叶 宏、尹俊松、夏国仕 目 录 湖南省电力公司输电线路工程标准化施工作业票实施细则12 线路路径复测3 拉线杆塔基础分坑定位5 自立式铁塔基础分坑定位6 坚土、粘土基坑开挖7 泥水、流沙基坑开挖8 岩石基坑开挖910 人工挖孔桩基础开挖11 支模及钢筋绑扎12 基础钢筋混凝土现场浇筑1314 拉线基础：预制底拉盘的埋设15 现浇基础拆模、回填养护及基面整理16 灌注桩基础施工1718 电杆装卸、运输及检查19 铁塔装卸、运输及检查20 倒落式抱杆整体组立铁塔2122 悬浮式抱杆分解组立铁塔2324 落地式摇臂抱杆分解组立铁塔2526 电杆排、焊杆2728 拉线杆、塔整体组立2930 拉线杆塔单柱起吊分解组立3132 拉门塔散件吊装组立3334 起重机吊装钢管杆35 杆塔整理36 悬浮式抱杆分解拆塔37 跨越架搭设和拆除38 张力架线绝缘安全网搭设与拆除39 张力架线绝缘子及滑车吊装40 张力架线牵、张场布置41 张力架线导引绳展放42 张力放线展放地线、牵引绳及导线4344 张力架线导地线压接45 张力架线紧线施工4647 张力架线耐张塔平衡挂线48 非张力架线导地线展放49 非张力架线紧线、挂线5051 附件安装：跳线安装52 附件安装：直线杆塔附件安装53 附件安装：间隔棒安装54 光缆架设(张力)5556 接地工程施工及测量57 防护设施：护坡与挡土墙的修砌58 防护设施：保护帽浇筑、排水沟、排洪沟修筑59 防护标志的安装60 湖南省电力公司输电线路工程标准化施工作业票实施细则 一、总则一、总则 为全面深入推进输变电工程施工标准化作业，固化施工作业流程，规范施工作业行为，杜绝行为性违章，确保电网建设安全，统一施工工艺标准，提高施工质量和工艺水平，真正实现基建安全质量的可控、能控、在控，公司编制了湖南省电力公司输电线路工程标准化施工作业票。为更好地贯彻执行，特制定本细则。本标准化施工作业票适用于公司系统所属 110kV 及以上新建、改扩建输电线路工程，其他工程参照执行。二、现场施工作业票的编制二、现场施工作业票的编制 1.输电线路工程标准化施工作业票（以下简称：施工作业票）共计 45 张作业票。其中：基础 12 张（线基 1线基 12）；组塔 14 张（线塔 1线塔 14）；架线 15 张（线线 1线线 15）；接地敷设 1 张（线地 1）；线路防护施工 3 张（线防 1线防 3）。电缆线路工程施工作业执行变电安装工程的高压交联电缆工程施工作业票。2.施工队（班组）应根据每天分工情况，从施工作业票中选取对应（一项施工任务对应一张作业票）的作业票进行填写，施工作业票填写有关要求：（1）施工作业票由作业负责人负责编制填写。票头的工程名称、施工单位及作业班组、施工日期等填写栏目可采用电脑打印。票后的签名栏及被交底人确认签名栏应本人亲笔签名；（2）工作票编号为运行单位开出的工作票编号，与施工作业票联合使用，不需开工作票则不填写；（3）安全补充要点由施工队（班组）长根据现场情况进行增补；施工作业票的备注栏填写内容为作业中发 现的问题（如：线路路径复测发现了设计图纸上未表明的跨越物，基础保护边坡不够，地质条件与设计不符等情况）。3.对于附件安装与跳线安装及线路防护施工等作业，当作业人员、作业地点不变时，可将施工作业票合并使用。一些不常规的施工作业，施工单位可执行作业内容相近的施工作业票。三、施工作业票的执行三、施工作业票的执行 1施工作业票作为班前站队四交内容，由施工队（班组）长每天开工前对全体作业人员逐一进行交底，并做好录音记录，全体被交底人确认签名。2施工作业票由队（班组）技术员和安全监护人审核，由施工队长(班组长)签发后执行。3施工作业票签发后，由各作业负责人将施工作业票及被交底人确认签名记录带到作业现场（现场只需 1张票），按照施工作业票的要求组织施工。每张施工作业票最长连续作业时间为 7 天。4.施工作业票由施工队负责保存；保存期限为工程投产后一年。5.施工作业票不能代替作业指导书和特殊重要作业的安全施工、技术措施；当施工现场遇特殊情况，无法按正常施工流程作业时，施工单位应按规定制定安全施工、技术措施与施工作业票结合使用。6.施工作业票在使用过程中，如个别单位发现其中部分内容严重不符合施工需要，有碍于本单位的现场安全、质量管理时，允许该单位对不涉及作业票编制原则和结构的内容进行修编，但必须完善编、审、批程序，并报公司基建部、安监部认可备案后方可执行。7.标准化施工作业票自 2009 年元月 1 日开始执行，由公司基建部负责解释。输电线路工程标准化施工作业票 HNSGBZ-2008 线基线基 1 工程名称：施工单位及作业班组：施工日期：年 月 日至 月 日 作业负责人：安全监护人：质检员：施工作业票流水编号：线基线基 1 工作票编号：施 工 任 务 线路路径复测 四、质量工艺要点：四、质量工艺要点：施工准备：施工准备：1.测量仪具检验合格，并有效期内。2.测量人员持证上岗。3材料准备：木桩、铁钉、油漆、笔及防护用品。4技术准备：施工图纸 现场作业：现场作业：1.杆塔中心桩埋设应牢固，防止丢失。测量完成后，应钉辅助桩。2.不得以允许偏差随意移动杆塔位，任何移动塔位都需要经设计同意。3.中心桩横线方向允许偏差不大于50mm，档距偏差不大于设计档距的1%，高程偏差不大于0.5m，转角桩角度值的偏差不大于130，凡是实测值与设计值之差超过允许偏差时，应会同设计人员进行复核，以查明原因。4.经纬仪进行距离测量时，不宜大于400m，受地形限制时，可适当放长；当距离大于600m时，宜采用电磁波或全站仪施测。5.埋地管道、埋地光缆、埋地电缆与接地装置最小距离不得小于50m。6.对设计平断面图中未标识的新增障碍物（跨越物）重点予以复核。7.线路跨越交通、电信、电力、能源、河流等设施时，与其最小水平、垂直距离应符合相关规程规范的要求。8原始数据应妥善保管好，收集归档的资料应整齐清晰，不得涂改。五、安全补充要点：（根据现场情况增补）五、安全补充要点：（根据现场情况增补）作 业 地 点 作业人数 一、作业流程及方法一、作业流程及方法 作业流程：施工准备通道清理路径复测交叉跨越测量数据计算收集 路径复测方法：依据设计图纸，先复测转角、直线，再复测档距、高程；对丢失的设计桩按设计数据给予补桩。交叉跨越测量方法：依据设计图纸，对杆塔间跨越物、地形凸起点风偏的距离及标高进行复测。二、危害辨识及控制措施二、危害辨识及控制措施：（一）危害辨识：（一）危害辨识：物体打击、影响重要设施安全运行、触电、摔伤、溺水、蛇、蜂等伤害（二）控制措施：（二）控制措施：施工准备：施工准备：1.每日进行站队四交，录音记录清晰 2工机具准备：测量仪具、铁锤、柴刀、木锯、对讲机。3人员准备：工作负责人（测工、兼职安全员、质检员）、施工人员。通道清理：通道清理：砍伐通道上的树、竹时，应控制其倾倒方向，避开临近的电力线、通信线及建筑物。树木倾倒方向严禁站人。路径复测：路径复测：1.在深山密林中应防止误踩深沟、陷阱，应穿硬胶底劳保鞋，防止小竹尖对脚造成伤害。2.不得以泅渡的方式穿越河流。3.配备防护用具及药品，防止蛇、蜂、蚊等伤害。交叉跨越测量：交叉跨越测量：采用花杆、标尺等金属设备在带电线路下方测量时，应保证花杆、标尺与电力线有足够的安全距离，防止触电。三、环境保护要点：三、环境保护要点：1.尽量减少树、竹砍伐量；作业负责人：（填写）队（班组）技术员：（审核）队（班组）安全员：（审核）队长（班组长）：（签发）施工作业班组：施工任务：作业地点：工作时间 被交底人确认签名 备 注 月 日 月 日 月 日 月 日 月 日 月 日 月 日 说明说明:本票最长工作时间为本票最长工作时间为 7 7 天；被交底人确认签名栏：每天“四天；被交底人确认签名栏：每天“四交”后分别签名。交”后分别签名。输电线路工程标准化施工作业票 HNSGBZ-2008 线基线基 2 工程名称：施工单位及作业班组：施工日期：年 月 日至 月 日 作业负责人：安全监护人：质检员：施工作业票编号：线基线基 2 工作票编号：施 工 任 务 拉线杆塔基础分坑定位 现场作业：现场作业：1.分坑应在复测结束，且必须在一个耐张段复测无误后进行，分坑前须确认线路杆塔中心桩方位正确。2.注意横担宽度及拉线挂点位置对平距的影响；如杆塔中心桩需要位移，注意位移的方向和距离。3.拉线基坑定位计算时须考虑坡度影响，同时根据保护边距考虑的降基应计入高差内，确保拉线对地夹角达到要求。4.同侧拉线前后错开（单拉线200mm，双拉线300mm），以避免拉线在交叉点互磨。5.根据杆塔中心桩的位置钉出必要的辅助桩并对其位置作好记录，以便于施工及质量控制使用。6.当现场情况与设计图纸有出入、基础保护边坡不满足设计要求、施工需要移动中心桩时，须及时通知设计处理。7.混凝土电杆的埋深不得超过1.8m 8.需设置延长拉棒时，应及时提出并上报。五、安全补充要点：（根据现场情况增补）五、安全补充要点：（根据现场情况增补）作 业 地 点 作业人数 一、作业流程及方法一、作业流程及方法 作业流程：施工准备障碍物清理测量定位 测量定位方法：根据设计施工图确定施工基面、主洞位置及坑深、拉线基坑及拉线出土点的位置。二、危害辨识及控制措施二、危害辨识及控制措施：（一）危害辨识：（一）危害辨识：物体打击或影响重要设施的稳定运行、摔伤、蛇、蜂、蚊等伤害（二）控制措施：（二）控制措施：施工准备：施工准备：每日进行站队四交，录音记录清晰 2工机具准备：测量仪具、卷尺、铁锤、柴刀、木锯、对讲机 3人员准备：工作负责人（测工、兼职安全员、质检员）、施工人员 障碍物障碍物清理：清理：砍伐通道上的树、竹时，应控制其倾倒方向，避开临近的电力线、通信线及建筑物。树木倾倒方向严禁站人。测量定位测量定位：1.在深山密林中应防止误踩深沟、陷阱，应穿硬胶底劳保鞋，防止小竹尖对脚造成伤害。2.配备防护用具及药品，防止蛇、蜂、蚊等伤害。三、环境保护要点：三、环境保护要点：减少树木砍伐 四、质量工艺要点：四、质量工艺要点：施工准备：施工准备：1.测量仪具检验合格,在有效期内。2.测量人员持证上岗。3材料准备：木桩、铁钉、油漆、笔 4技术准备：施工图纸、分坑数据表 作业负责人：（填写）队（班组）技术员：（审核）队（班组）安全员：（审核）队长（班组长）：（签发）输电线路工程标准化施工作业票 HNSGBZ-2008 线基线基 3 工程名称：施工单位及作业班组：施工日期：年 月 日至 月 日 作业负责人：安全监护人：质检员：施工作业票编号：线基线基 3 工作票编号：施 工 任 务 自立式铁塔基础分坑定位 四、质量工艺要点：四、质量工艺要点：施工准备：施工准备：1.测量仪具检验合格,在有效期内。2.测量人员持证上岗。3材料准备：木桩、铁钉、油漆、笔 4技术准备：施工图纸、分坑数据表 现场作业：现场作业：1.分坑应在复测结束，且必须在一个耐张段复测无误后进行，分坑前须确认线路杆塔中心桩方位正确。2.杆塔中心桩是否需要位移，注意位移的方向和距离。3.根据杆塔中心桩的位置钉出必要的辅助桩并对其位置作好记录，以便于施工及质量控制使用。4.当现场情况与设计图纸有出入、基础保护边坡不满足设计要求、施工需要移动中心桩时，须及时通知设计处理。5.分坑时，如出现大范围平基或降基超深形成一“凹”坑，应及时请设计到现场进行处理。6当脚钉腿或接地线腿立柱外露高度超过 1.5m 时，应及时上报要求设置爬梯。五、安全补充要点：（根据现场情况增补）五、安全补充要点：（根据现场情况增补）作 业 地 点 作业人数 一、作业流程及一、作业流程及方法方法 作业流程：施工准备障碍物清理测量定位 测量定位方法：根据设计施工图，确定施工基面；根据杆塔型号查分坑数据表，采用井字法、角度法或角度斜距法确定基坑中心位置；测量各腿基坑中心的高程，确定各腿降基量及基坑深度；根据基坑中心确定基坑口范围。二、危害辨识及控制措施二、危害辨识及控制措施：（一）危害辨识：（一）危害辨识：物体打击或影响重要设施的稳定运行、摔伤、蛇、蜂、蚊伤害（二）控制措施：（二）控制措施：施工准备：施工准备：1.每日进行站队四交，录音记录清晰 2工机具准备：测量仪具、卷尺、铁锤、柴刀、木锯、对讲机 3人员准备：工作负责人（测工、兼职安全员、质检员）、施工人员 障碍物障碍物清理：清理：砍伐通道上的树、竹时，应控制其倾倒方向，避开临近的电力线、通信线及建筑物。树木倾倒方向严禁站人。测量定位测量定位：1.在深山密林中应防止误踩深沟、陷阱，应穿硬胶底劳保鞋，防止小竹尖对脚造成伤害。2.配备防护用具及药品，防止蛇、蜂、蚊等伤害。三、环境保护要点：三、环境保护要点：减少树木砍伐 作业负责人：（填写）队（班组）技术员：（审核）队（班组）安全员：（审核）队长（班组长）：（签发）输电线路工程标准化施工作业票 HNSGBZ-2008 线基线基 4 工程名称：施工单位及作业班组：施工日期：年 月 日至 月 日 作业负责人：安全监护人：质检员：施工作业票编号：线基线基 4 工作票编号：施 工 任 务 坚土、粘土基坑开挖 7.施工用电设施的安装、维护必须严格按安规执行，外壳必须接地良好。8.施工用电严禁私拉乱接；开关负荷侧的首端处必须安装漏电保护装置，熔丝的规格应符合设备的要求，且不得用其它金属线代替。余土堆放及排水：余土堆放及排水：1.基坑边0.8m范围内不得堆放余土、材料、工器具等。2.易积水或冲刷的杆塔基础，应在基坑的外围修筑排水沟、截水沟。基坑修整成型基坑修整成型：基坑修整成型后，应设置硬质护栏或盖板，严防人、畜误入坠落，同时尽快进入下一道工序施工。三、环境保护要点：三、环境保护要点：1.在耕作区作业时，生、熟土应分别堆放。2.合理选择余土堆放点，以不造成水土流失、就地处理为准则。四、质量工艺要点：四、质量工艺要点：施工准备：施工准备：1.准备：施工图及基础配置表。2 2复核分坑尺寸、基础保护边距是否符合设计要求，确认无误后进行基坑开挖。现场作业：现场作业：1.基坑开挖时，要保护好中心桩和辅助桩。2.基础开挖时，坑深以设计基面为基准，拉线坑深以拉线坑中心的地面标高为基准。3.基坑开挖过程中发现天然孔洞、文物等，应停止开挖并及时通知设计及有关单位研究处理。4.杆塔基础（不含掏挖基础和岩石基础）坑深的允许偏差为+100mm、-50mm，坑底应平整。同基基础坑在允许偏差范围内按最深基坑操平。掏挖式基础的尺寸及拉线基础坑的坑深不允许有负偏差。5.铁塔现浇基础坑，其超深部分应铺石灌浆。混凝土电杆基础，超深在+300 以下时，采用填土、砂、石夯实处理，或铺石灌浆处理；坑深超过规定值+300mm 以上时应采用铺石灌浆处理。6挖掘完毕后，及时校核基坑各部尺寸是否满足要求，不满足时进行修整，最终不得小于设计尺寸。基坑挖好后应尽快安装底、拉盘或浇制混凝土，避免雨水浸湿基坑。五、安全补充要点：（根据现场情况增补）五、安全补充要点：（根据现场情况增补）作 业 地 点 作业人数 一、作业流程及方法一、作业流程及方法 作业流程：施工准备人工或机械开挖余土堆放及排水基坑修整成型 基坑修整成型方法：检查基坑各部尺寸，采用人工修整 二、危害辨识及控制措施：二、危害辨识及控制措施：（一）危害辨识：（一）危害辨识：误挖重要埋地设施、坍塌、物体打击、机械伤害、触电、高处坠落（二）控制措施：（二）控制措施：施工准备：施工准备：1.每日进行站队四交，录音记录清晰 2工机具准备：钢卷尺、爬梯、吊土支架、抽水机等，性能良好。3人员准备：工作负责人、安全监护人、施工人员。特殊作业人员执证上岗。4.施工现场布置：严格按照输变电工程安全文明施工实施方案的要求设置安全警戒线、警示牌、友情提示牌等安全设施。5.开挖前应查看基坑附近是否有埋地设施，如有应事先取得有关管理部门的同意，制定安全措施并设专人监护，埋地设施范围严禁用冲击工具或机械挖掘。人工或机械开挖人工或机械开挖：1.基坑开挖时，严格按措施要求进行放坡，防止基坑塌方；及时清除地表浮石。2.坑深超过2m时，上下传递物件应用绳索吊送，严禁抛掷。余土垂直吊运时，应采用吊土支架，严禁采用手工直提方式进行，吊运渣土时必须采用圆桶、箩筐或其它闭口的物件，不得采用如箕簸等开口物件吊装，孔内人员应避开吊运余土的正下方，靠孔壁站立。3.开挖机械必须采取防止倾倒的措施；操作时注意工作点周围的障碍物及架空线（特别是电力线），防止碰撞及触电。4.机械开挖过程中，严禁在伸臂及挖斗下面通过或逗留；严禁人员进入挖斗内，不得利用挖斗递送物件。5.基坑深度超过2m时，施工人员应用爬梯上下基坑。坑内由二人及以上同时挖掘时不得面对面操作。6.无人作业时，坑口应设置硬质护栏或盖板，严防人、畜误入坠落。作业负责人：（填写）队（班组）技术员：（审核）队（班组）安全员：（审核）队长（班组长）：（签发）输电线路工程标准化施工作业票 HNSGBZ-2008 线基线基 5 工程名称：施工单位及作业班组：施工日期：年 月 日至 月 日 作业负责人：安全监护人：质检员：施工作业票编号：线基线基 5 工作票编号：施 工 任 务 泥水、流沙基坑开挖 辅助降排水辅助降排水：1.及时清除基坑内积水；抽出的水宜尽量流向远处。应在基坑的外围修筑截水沟、排水沟.2.施工用电严禁私拉乱接；开关负荷侧的首端处必须安装漏电保护装置，熔丝的规格应符合设备的要求，且不得用其它金属线代替。3.施工用电设施的安装、维护必须严格按安规执行，外壳必须接地良好。余土堆放：余土堆放：坑口边沿1m范围内，不得堆放开挖出的泥砂、材料、工器具等，宜采取远离安置。基坑修整成型：基坑修整成型：基坑修整成型后，应设置硬质护栏，严防人、畜误入坠落，同时尽快进入下一道工序施工。三、环境保护要点：三、环境保护要点：1.合理选择余土堆点，保护自然植被及环境；四、质量工艺要点：四、质量工艺要点：施工准备：施工准备：1技术准备：施工图及基础配置表。2复核分坑尺寸、基础保护边距是否符合设计要求，确认无误后进行基坑开挖。现场作业：现场作业：1.基坑开挖时，要保护好中心桩和辅助桩。2.基础开挖时，坑深以设计基面为基准，拉线坑深以拉线基础中心的地面标高为基准。3.基坑开挖过程中发现天然孔洞、文物等，应停止开挖并及时通知设计及有关单位研究处理。4.拉线坑的马道侧原状土被严重破坏时，应及时与设计联系进行改型。5.对于地下水较大的泥坑和流砂坑，基坑开挖深度快到位时，应避免对坑底土层挠动破坏，防止基础出现不均匀沉降。6.基坑开挖过程中，随时测量尺寸防止超限挖掘，挖掘完毕后，应校核基坑各部尺寸是否满足要求，不满足时进行修整，最终不得小于设计尺寸。7.对于地下水较多的泥水、流砂基坑，在开挖完成后，应采取措施隔离地下水，对基础底板范围内的坑底进行保护，尽快安装底、拉盘或浇制混凝土，避免基础底部土质受地下水长时间浸泡变软。五、安全补充要点：（根据现场情况增补）五、安全补充要点：（根据现场情况增补）作 业 地 点 作业人数 一、作业流程及方法一、作业流程及方法 作业流程：施工准备人工或机械开挖辅助降排水余土堆放基坑修整成型 人工或机械开挖方法：对于不塌方且渗水较慢的泥水坑可采用人工开挖及排水，渗水较快采用抽水机排水，同时还需要采取措施撑挡坑壁；流砂基坑采用大开挖的方法，对于基坑较深、地下水位较高（地下水丰富）的基坑，在条件许可时宜采用机械开挖，抽水机排水，以最快的速度完成挖方工作，确保坑壁不受地下水浸泡影响。基坑修整成型方法：检查基坑尺寸，基坑各部尺寸修整 二、危害辨识及控制措施二、危害辨识及控制措施 （一）危害辨识：（一）危害辨识：误挖重要埋地设施、机械伤害、触电、坍塌、高处坠落、物体打击（二）控制措施：（二）控制措施：施工准备：施工准备：1.每日进行站队四交，录音记录清晰 1工机具准备：钢卷尺、爬梯、吊土支架、抽水机等，性能良好。2人员准备：工作负责人、安全监护人、施工人员。特殊作业人员执证上岗。2.施工现场布置：严格按照输变电工程安全文明施工实施方案的要求设置安全警戒线、警示牌、友情提示牌等安全设施。3.开挖前应查看基坑附近是否有埋地设施，如有应事先取得有关管理部门的同意，制定安全措施并设专人监护，埋地设施范围严禁用冲击工具或机械挖掘。人工或机械开挖：人工或机械开挖：1.开挖机械必须采取防止倾倒的措施；操作时注意工作点周围的障碍物及架空线（特别是电力线），防止碰撞及触电。机械开挖过程中，严禁在伸臂及挖斗下面通过或逗留；严禁人员进入挖斗内，不得利用挖斗递送物件。2.施工人员应用爬梯上下基坑，上下基坑的爬梯或架板要有防滑措施，防止滑倒。基坑口无人作业时应设置硬质护栏或盖板，严防人、畜误入坠落。3.坑深超过2m时，上下传递物件应用绳索吊送，严禁抛掷。余土垂直吊运时，应采用吊土支架，严禁采用手工直提方式进行，孔内人员应避开吊运余土的正下方，靠孔壁站立。坑内由二人及以上同时挖掘时不得面对面操作。4.基坑开挖过程中，随时注意土质变化及坑壁扰动情况，发现坑壁出现裂绞、塌落的现象，应及时对坑壁加以支撑，保证坑壁不坍塌或不扩大。作业负责人：（填写）队（班组）技术员：（审核）队（班组）安全员：（审核）队长（班组长）：（签发）输电线路工程标准化施工作业票 HNSGBZ-2008 线基线基 6 工程名称：施工单位及作业班组：施工日期：年 月 日至 月 日 作业负责人：安全监护人：质检员：施工作业票编号：线基线基 6 工作票编号：施 工 任 务 岩石基坑开挖 4.坑深超过2m时，上下传递物件应用绳索吊送，严禁抛掷。余土垂直吊运时，应采用吊土支架，严禁采用手工直提方式进行，吊运渣土时必须采用圆桶、箩筐或其它闭口的物件，不得采用如箕簸等开口物件吊装，孔内人员应避开吊运余土的正下方，靠孔壁站立。爆破作业爆破作业：1.爆破作业及火工产品的采购、运输、保管、使用、回收、销毁严格执行公安部门和安规的有关规定。2.在任何情况下（特别在运行线路下方），基坑爆破应采用松动爆破的方式，一般采用微差、光面爆破技术，以控制基础尺寸和周边岩体不受破坏；严禁采用扬弃爆破，必须使用少量炸药进行闷炮爆破，炮眼朝向应避开建筑物，并压盖掩护物，并应有减少震动波扩散的措施。3.在施工点附近有火工产品仓库、军火仓库、烟花仓库、埋地光缆、埋地电缆、埋地管道等重要设施时，安全距离达不到安规要求的严禁进行爆破作业。4在强电场严禁使用电雷管。电雷管接线前，其脚线必须短接。5引爆前必须将剩余的爆破器材搬到安全区，除点火人和监护人外，其他人员必须撤至安全区，并鸣笛警告，特别是在居民区，确认无人后方可点火。6 浅孔爆破的安全距离不得小于200m，裸露药包爆破的安全距离不得小于400m，在山坡上爆破时，下坡方向的安全距离应增大50%。7.处理哑炮时，严禁从炮孔内掏取炸药和雷管，必须重新打孔进行引爆，新孔应与原孔平行，新孔距哑炮孔不得小于0.3m，距药壶边缘不得小于0.5m。余土堆放：余土堆放：坑口1m范围内，特别是坑口上山坡的石子、杂物应及时清除干净，并及时清除坑壁上的松动石块，严防坠落伤人。基坑修整成型：基坑修整成型：基坑修整成型后，应设置硬质护栏或盖板，严防人、畜误入坠落，同时尽快进入下一道工序施工。三、环境保护要点：三、环境保护要点：渣石堆放时应稳固，防止向山坡下滚落。四、安全补充要点：（根据现场情况增补）四、安全补充要点：（根据现场情况增补）作 业 地 点 作业人数 一、作业流程及方法一、作业流程及方法 作业流程：施工准备人工或机械凿挖爆破作业余土堆放基坑修整成型 人工或机械凿挖方法：作业前基面清理，采用人工或机械凿挖钻孔 爆破作业程序及方法：钻孔装药爆破清渣修坑。采用爆破作业使岩石松动，以便于撬挖，使基坑达到设计尺寸要求。二、危害辨识及控制措施二、危害辨识及控制措施 （一）危害辨识：（一）危害辨识：误挖重要埋地设施、中毒、窒息、机械伤害、火药爆炸、飞石、物体打击、高处坠落（二）控制措施：（二）控制措施：施工准备：施工准备：1.每日进行站队四交，录音记录清晰 2材料准备：及时与公安部门联系，合法使用火工产品；3工机具准备：钢卷尺、爬梯、凿岩机、吊土支架等；4人员准备：工作负责人、安全监护人、质检员、爆破工、施工人员。特殊作业人员执证上岗。5.爆破工程委托施工时，必须签定分包合同与安全施工协议。6.施工现场布置：严格按照输变电工程安全文明施工实施方案的要求设置安全警戒线、警示牌、友情提示牌等安全设施。7.开挖前应查看基坑附近是否有埋地设施，如有应事先取得有关管理部门的同意，制定安全措施并设专人监护，埋地设施范围严禁用冲击工具或机械挖掘。人工或机械凿挖：人工或机械凿挖：1.当孔深超过 5m 时，应采取措施保证洞内空气对流，必要时采用风机或风扇向孔内送风，及时排除孔内混浊空气，安全监护人要随时查看洞内作业人员情况，施工人员应定时上洞外调整呼吸，以防止造成作业人员在洞内晕厥；对可能产生有毒气体的地层，应制定专项措施予以排除。2.用凿岩机或风钻打孔，操作人员应戴口罩和风镜，手不得离开操作开关或风门，严禁骑马式作业，更换钻头应先关闭开关或风门。3.坑内由二人及以上同时挖掘时，不得面对面操作。施工人员不得在坑内休息，上下基坑应采用爬梯。基坑无人作业时，应设置硬质护栏或盖板，防人、畜误入坠落。输电线路工程标准化施工作业票 HNSGBZ-2008 线基线基 6 五、质量工艺要点：五、质量工艺要点：施工准备：施工准备：1技术准备：施工图及基础配置表；2.开挖前应确认地质条件与设计要求一致，如与设计不符及时通知设计。3.复核杆塔方位，分坑尺寸、基础保护边距是否符合设计要求，确认无误后进行基坑开挖。现场作业：现场作业：1.基坑开挖时，要保护好中心桩和辅助桩。2.基础开挖时，坑深以设计基面为基准，拉线基础坑深以拉线基础中心的地面标高为基准。3.基坑开挖过程中发现天然孔洞、文物等，应停止开挖并及时通知设计及有关单位研究处理。4.爆破作业过程中，应用松动爆破或小炮，以保持岩石的整体性和稳固性。5.拉线坑开挖时，拉棒侧应采用松动爆破开挖，以保证拉棒侧坑壁的原状土结构，拉棒位置应开挖成窄长马道，马道不允许进行爆破作业。6.掏挖式基坑底扩孔部位应采用人工或机械凿挖，不得采用爆破作业。7.开挖过程中，随时测量尺寸防止超限挖掘，挖掘完毕后，应校核基坑各部尺寸是否满足要求，不满足时进行修整，最终不得小于设计尺寸。作业负责人：（填写）队（班组）技术员：（审核）队（班组）安全员：（审核）队长（班组长）：（签发）输电线路工程标准化施工作业票 HNSGBZ-2008 线基线基 7 工程名称：施工单位及作业班组：施工日期：年 月 日至 月 日 作业负责人：安全监护人：质检员：施工作业票编号：线基线基 7 工作票编号：施 工 任 务 人工挖孔桩基础开挖 它闭口的物件，不得采用如箕簸等开口物件吊装，孔内人员应避开吊运余土的正下方，靠孔壁站立。基坑护壁基坑护壁：1.为确保混凝土护壁的整体性，防止上下脱节，应视地质条件用6或8钢筋作上下节的拉结筋。2每挖出一段即支模浇筑护壁混凝土，护壁拆模后才可挖掘下一段。3.人员不得在护壁垂直下方开挖作业。扩桩头成型扩桩头成型：基孔成形，应立即进入下个工序，尽快完成混凝土浇制作业。三、环境保护要点：三、环境保护要点：1.合理选择余土堆点，保护自然植被及环境；四、质量工艺要点：四、质量工艺要点：施工准备：施工准备：1技术准备：施工图及基础配置表。2材料准备：砂、石、水泥、钢筋；3.充分了解桩位的工程地质资料，对土质情况有怀疑或首次施工时，应在桩位附近先行试挖，完善成孔工艺。现场作业：现场作业：1.桩基尺寸符合设计要求。2.当地质与设计差异较大时应停止挖孔，及时通知设计处理后，再进行作业。3.基坑开挖过程中发现天然孔洞、文物等，应停止开挖并及时通知设计及有关单位研究处理。4.护壁每节高度为5001000mm，护壁混凝土的厚度为100150mm，混凝土强度等级应与基础混凝土强度相同。每段都要检查一次成孔的垂直度和偏移。5.第一节护壁应高出地面150200mm，上下节搭接不得小于50mm。6.混凝土搅拌到位，确保浇筑质量。护壁混凝土应视气候条件，在浇筑 1224h 后拆模，必要时可采用早强水泥。7桩头扩孔尺寸满足设计要求，将孔底残渣、浮土清理干净。五、安全补充要点：（根据现场情况增补）五、安全补充要点：（根据现场情况增补）作 业 地 点 作业人数 一、作业流程及方法一、作业流程及方法 作业流程：施工准备人工开挖余土吊运基坑护壁扩桩头成型 基坑护壁方法：桩孔施工时边挖边护壁，即挖一段安装或浇筑一节护壁，拆模后再继续掘进，最终形成桩孔。二、危害辨识及控制措施二、危害辨识及控制措施 （一）危害辨识：（一）危害辨识：触电、中毒、窒息、高处坠落、坍塌、物体打击（二）控制措施：（二）控制措施：施工准备：施工准备：1.每日进行站队四交，录音记录清晰 2工机具准备：搅拌机、钢卷尺、爬梯、滑轮、吊土支架、抽水机等；3人员准备：工作负责人、安全监护人、质检员、施工人员；4.施工前应做好场地平整，做出有效的排水措施及安装好运土通道及设备等。5.施工现场布置：严格按照输变电工程安全文明施工实施方案的要求设置安全警戒线、警示牌、友情提示牌等安全设施。人工开挖人工开挖：1.孔内有积水，应先抽干积水再作业，抽水时，坑内人员必须返回地面，移动孔内水泵应先切断电源再移泵。2.当孔深超过5m时，特别当孔深超过10m时，应采取措施保证洞内空气对流，必要时采用风机或风扇向孔内送风，每次送风时间不少于5分钟，及时排除孔内混浊空气。安全监护人要随时查看洞内作业人员情况，施工人员应定时上洞外调整呼吸，以防止造成作业人员在洞内晕厥；对可能有有毒气体的地层，应制定专项措施予以排除。3.作业人员应设有爬梯上下，孔深超过5m时作业人员应挂腰绳，紧急情况时，坑上监护人能够将坑内人员拉出。4.孔内光线不足时，应设安全照明或自带矿灯照明。5.无人作业时，基坑口应设置硬质护栏或盖板，严防人、畜误入坠落。余土吊运余土吊运：1.孔口1m范围内，不得堆放余土。2.坑深超过 2m 时，上下传递物件应用绳索吊送，严禁抛掷。余土垂直吊运时，应采用吊土支架，严禁采用手工直提方式进行，吊运渣土时必须采用圆桶、箩筐或其 作业负责人：（填写）队（班组）技术员：（审核）队（班组）安全员：（审核）队长（班组长）：（签发）输电线路工程标准化施工作业票 HNSGBZ-2008 线基线基 8 工程名称：施工单位及作业班组：施工日期：年 月 日至 月 日 作业负责人：安全监护人：质检员：施工作业票编号：线基线基 8 工作票编号：施 工 任 务 支模及钢筋绑扎 三、环境保护要点：三、环境保护要点：做到工完、料尽、场地清 四、质量工艺要点：四、质量工艺要点：施工准备：施工准备：1技术准备：施工图纸，钢材焊接试验合格。2材料准备：钢筋、铁丝、混凝土垫砖、脱模剂的规格、数量应符合设计图纸要求；钢筋代用必须经设计同意。3.操平、找正基坑，校核中心桩位置及顺、横线路方向正确，校核基坑几何尺寸满足要求，清除基坑内的浮土、积水及杂物，平整坑底，确定基坑中心点。4.模板内表面应平整，边角完好顺直，无损坏，相连模板接缝严密。现场作业：现场作业：1.应严格按设计图纸进行绑扎，钢筋尺寸分布均匀；钢筋绑扎各端头应平齐，弯钩方向按设计要求统一朝向；同一截面钢筋接头的数量不超过规程允许值。2.模板在安装固定前应在模板内侧涂上脱模剂。每层模板安装好后，立即进行支撑固定，经复核确认角度、尺寸、高差无误后，再进行上层模板安装。钢筋、台阶、立柱底部应采取混凝土块进行支撑。3.每个基础模板安装完成后，及时检查模板各点尺寸、模板倾斜值、对角根开、对角方向等是否在允许范围内，否则应及时校正。4.全部完成后检查相邻基础立柱边是否处于同一直线或平行，地脚螺栓固定板调正后必须固定牢靠，模板与钢筋的保护边距应符合设计要求。斜插式基础应重点操平角钢印记点，校核尺寸、标高、角度方向与坡比符合设计要求。5基础根开尺寸、角度方向、高差、立柱倾斜、钢筋规格型号与数量符合设计要求。6.按要求拍摄数码照片。五、安全补充要点：（根据现场情况增补）五、安全补充要点：（根据现场情况增补）作 业 地 点 作业人数 一、作业流程及方法一、作业流程及方法 作业流程：施工准备钢筋绑扎及固定模板安装及支护尺寸复核 模板安装及支护程序及方法：模板安装坑内调整加固支撑安装地螺固定板；柔性基础、斜插式基础的模板安装和钢筋绑扎要相互交叉进行；斜插式基础应先将主角钢安装在预制支垫上，调整好高度、方向和角度，四方固定，再完装立柱主筋；然后再安装上层的模板及绑扎钢筋。尺寸复核：基础模板支护和钢筋绑扎全部完成后，校核各项数据。二、危害辨识及控制措施二、危害辨识及控制措施：（一）危害辨识：（一）危害辨识：钢筋扎手、钢筋笼滚动、高处坠落、物体打击、坍塌（二）控制措施：（二）控制措施：施工准备：施工准备：1.每日进行站队四交，录音记录清晰 2工机具准备：模板、撑木、仪器、塔尺、钢卷尺、铁锤、爬梯。3人员准备：工作负责人、安全监护人、测工、施工人员。4.施工现场布置：严格按照输变电工程安全文明施工实施方案的要求设置安全警戒线、
