一期连桥施工操作架搭设方案.doc

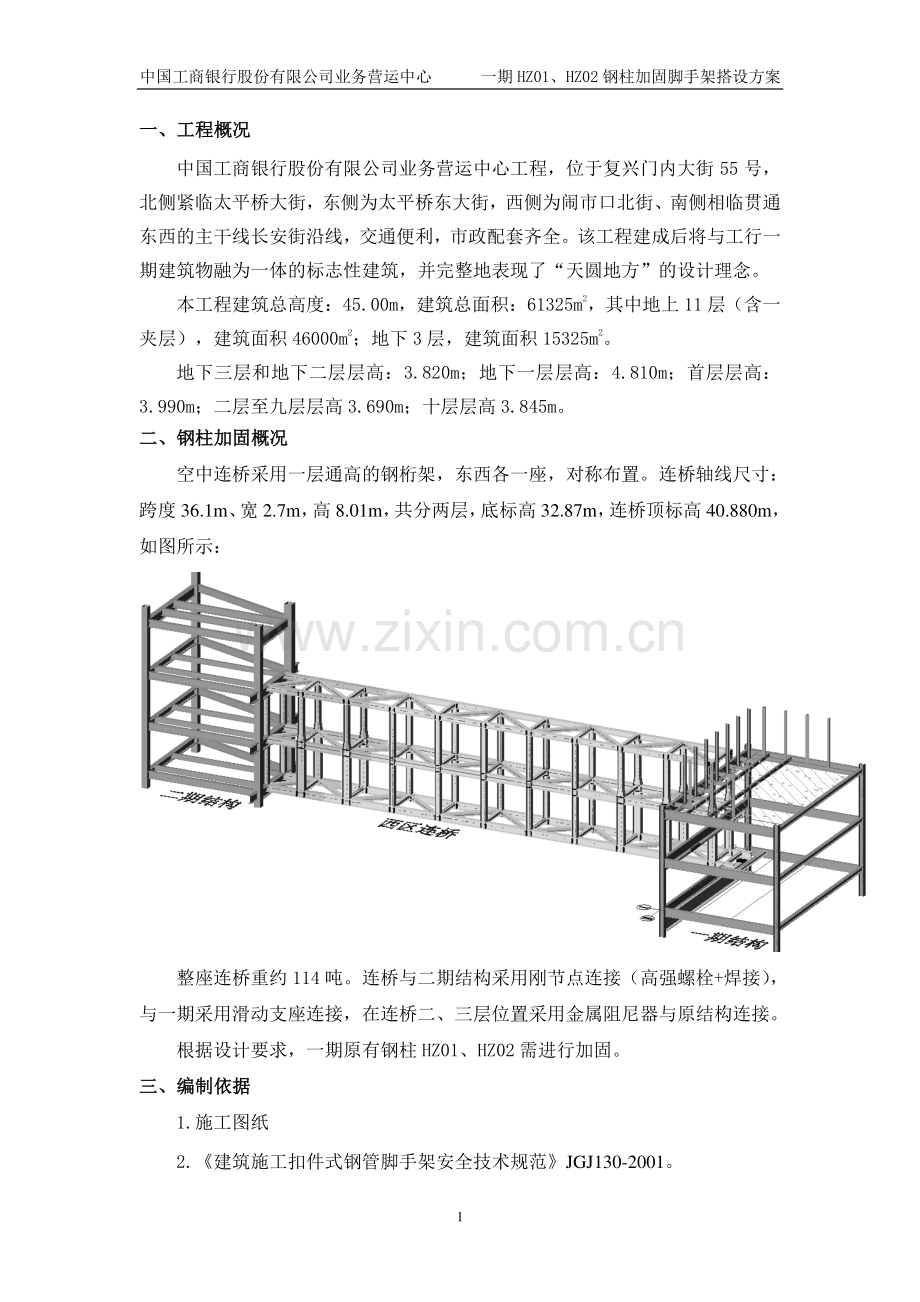

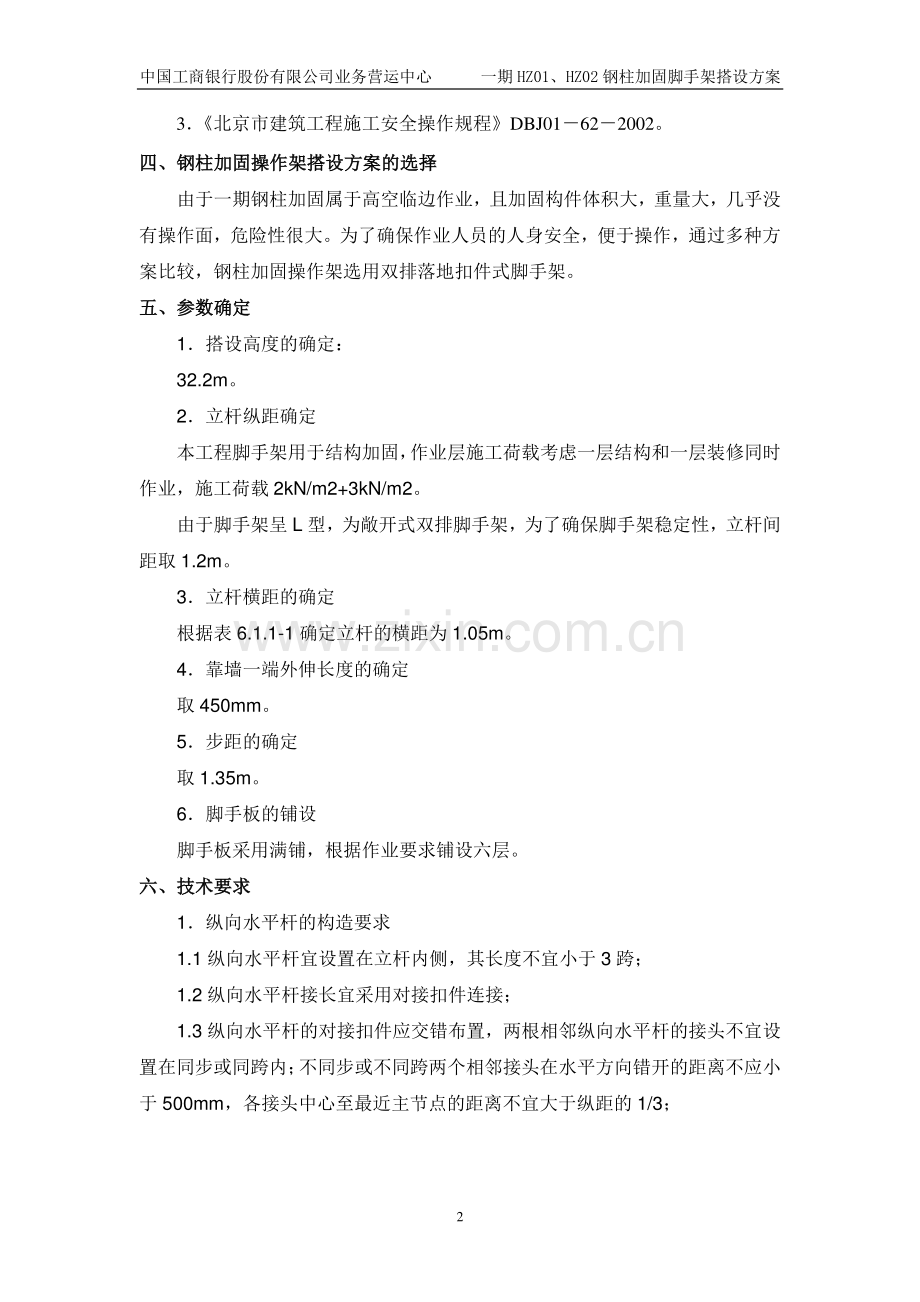

中国工商银行股份有限公司业务营运中心 一期 HZ01、HZ02 钢柱加固脚手架搭设方案 1 一、工程概况一、工程概况 中国工商银行股份有限公司业务营运中心工程，位于复兴门内大街 55 号，北侧紧临太平桥大街，东侧为太平桥东大街，西侧为闹市口北街、南侧相临贯通东西的主干线长安街沿线，交通便利，市政配套齐全。该工程建成后将与工行一期建筑物融为一体的标志性建筑，并完整地表现了“天圆地方”的设计理念。本工程建筑总高度：45.00m，建筑总面积：61325m2，其中地上 11 层（含一夹层），建筑面积 46000m2；地下 3 层，建筑面积 15325m2。地下三层和地下二层层高：3.820m；地下一层层高：4.810m；首层层高：3.990m；二层至九层层高 3.690m；十层层高 3.845m。二、二、钢柱加固钢柱加固概况概况 空中连桥采用一层通高的钢桁架，东西各一座，对称布置。连桥轴线尺寸：跨度 36.1m、宽 2.7m，高 8.01m，共分两层，底标高 32.87m，连桥顶标高 40.880m，如图所示：整座连桥重约 114 吨。连桥与二期结构采用刚节点连接（高强螺栓+焊接），与一期采用滑动支座连接，在连桥二、三层位置采用金属阻尼器与原结构连接。根据设计要求，一期原有钢柱 HZ01、HZ02 需进行加固。三、编制依据三、编制依据 1.施工图纸 2.建筑施工扣件式钢管脚手架安全技术规范JGJ130-2001。中国工商银行股份有限公司业务营运中心 一期 HZ01、HZ02 钢柱加固脚手架搭设方案 2 3 北京市建筑工程施工安全操作规程DBJ01622002。四四、钢柱加固操作架搭设方案钢柱加固操作架搭设方案的选择的选择 由于一期钢柱加固属于高空临边作业，且加固构件体积大，重量大，几乎没有操作面，危险性很大。为了确保作业人员的人身安全，便于操作，通过多种方案比较，钢柱加固操作架选用双排落地扣件式脚手架。五五、参数确定参数确定 1搭设高度的确定：32.2m。2立杆纵距确定 本工程脚手架用于结构加固，作业层施工荷载考虑一层结构和一层装修同时作业，施工荷载 2kN/m2+3kN/m2。由于脚手架呈 L 型，为敞开式双排脚手架，为了确保脚手架稳定性，立杆间距取 1.2m。3立杆横距的确定 根据表 6.1.1-1 确定立杆的横距为 1.05m。4靠墙一端外伸长度的确定 取 450mm。5步距的确定 取 1.35m。6脚手板的铺设 脚手板采用满铺，根据作业要求铺设六层。六六、技术要求技术要求 1纵向水平杆的构造要求 1.1 纵向水平杆宜设置在立杆内侧，其长度不宜小于 3 跨；1.2 纵向水平杆接长宜采用对接扣件连接；1.3 纵向水平杆的对接扣件应交错布置，两根相邻纵向水平杆的接头不宜设置在同步或同跨内；不同步或不同跨两个相邻接头在水平方向错开的距离不应小于 500mm，各接头中心至最近主节点的距离不宜大于纵距的 1/3；中国工商银行股份有限公司业务营运中心 一期 HZ01、HZ02 钢柱加固脚手架搭设方案 3 1.4 本脚手架使用木脚手板，纵向水平杆位于横向水平干的下方。2横向水平杆的构造要求 2.1 主节点处必须设置一道横向水平杆，用直角扣件连接且严禁拆除。主节点处必须设置一道横向水平杆，用直角扣件连接且严禁拆除。2.2 作业层上非节点处的横向水平杆，宜根据支撑脚手板的需要等间距设置，最大间距不应大于纵距的 1/2（本方案为 600mm）；2.3 本方案使用木脚手板，横向水平杆两端均应采用直角扣件固定在纵向水平杆上。3脚手板的构造要求 3.1 作业层脚手架应满铺、铺稳，离开墙面 120150mm。3.2 木脚手板设置在三根横向水平杆上，脚手板长度小于 2m 时，可采用两根横向水平杆支撑。应将脚手板两端与横向水平杆可靠固定。脚手板采用对接，接头处必须设置两根横向水平杆，脚手板外伸长度区 130150mm，外伸之和不大于 300mm。3.3 作业层端部脚手板探头长度应取 150mm，其板长两端与支撑杆固定牢靠。4立杆 4.1 每根立杆底部设置垫板；中国工商银行股份有限公司业务营运中心 一期 HZ01、HZ02 钢柱加固脚手架搭设方案 4 4.2 脚手架必须设置纵横扫地杆脚手架必须设置纵横扫地杆。纵向扫地杆采用直角扣件固定在距底座上纵向扫地杆采用直角扣件固定在距底座上皮皮 200mm 处的立杆上。处的立杆上。横向扫地杆采用横向扫地杆采用直角扣件固定在紧靠纵向扫地杆下方的直角扣件固定在紧靠纵向扫地杆下方的立柱上。立柱上。当立杆基础不在同一高度时，必须将高处的纵向扫地杆向低处延长两当立杆基础不在同一高度时，必须将高处的纵向扫地杆向低处延长两跨与立杆固定，高低差不大于跨与立杆固定，高低差不大于 1m。靠边坡上方。靠边坡上方的立杆轴线到边坡的距离不应小的立杆轴线到边坡的距离不应小于于 500mm。4.3 立杆接长除顶层顶部外，其余各层各步接头必须采用对接扣件连接。立杆接长除顶层顶部外，其余各层各步接头必须采用对接扣件连接。5.连墙件 本工程连墙件与钢梁、钢柱进行拉接。与钢梁拉接采用 3 步 2 跨，需拆除钢梁外包铝板。拉接方式详见右图。与钢柱拉接采用每三步一拉接，具体拉接详见附图 1 钢柱 HZ01、HZ02 加固脚手架平面图。脚手架搭设时，与柱拉接同时搭设。钢柱加固时，临时拆除本层钢柱拉接，加固后及时恢复。5.1 连墙件靠近主节点设置，偏离主节点距离不大于 300mm。5.2 本工程连墙件采用矩形布置。5.3 连墙件尽量采用水平布置，若不能水平设置时，与脚手架连接的一端应下斜连接，不应采用上斜连接。5.4 本工程下部无法设置连墙件，应设置抛撑，抛撑与地面夹角为 4560 度之间。6.剪刀撑与横向斜撑 6.1 每道剪刀撑宽度不小于 4 跨，且不小于 6m，与地面夹角在 4560 度之间。6.2本工程脚手架高度超过24m，外侧立面整个长度和高度连续设置剪刀撑。6.3 剪刀撑接长采用搭接，搭接杆件接头长度：扣件式钢管脚手架应不小于1.0m；等间距设置 3 个旋转扣件，端部扣件盖板边缘至搭接纵向水平杆杆端的距离不小于 100mm。6.4 剪刀撑斜杆采用旋转扣件固定在与之相交的横向水平杆的伸出端厚立杆上。旋转扣件中心线至主节点的距离不大于 150mm。中国工商银行股份有限公司业务营运中心 一期 HZ01、HZ02 钢柱加固脚手架搭设方案 5 6.5 本工程为开口型双排脚手架，两端均必须设置横向斜撑。6.6 为确保脚手架的整体牢固性，脚手架内侧立杆顶部通过钢丝绳与一期结构牢固拉接。7安全网 脚手架外侧立面采用防尘、防噪音密目安全网满封，下口封严。七、七、施工要求施工要求 1施工准备 1.1 按规定对钢管、扣件、脚手板进行检查验收，不合格产品不得使用。1.2 经检验合格的构配件应按品种、规格分类，堆放整齐、平稳，堆放场地不得有积水。1.3 清除搭设场地杂物，平整搭设场地，并使排水畅通。2地基与基础的施工 本工程脚手架基础为室外地面。3搭设 在牢固的地基弹线、立杆定位摆放扫地杆竖立杆并与扫地杆扣紧装扫地小横杆，并与立杆和扫地杆扣紧（固定立杆底端前，应吊线确保立杆垂直）每边竖起 34 根立杆后,随即装设第一步纵向水平杆（与立杆扣接固定）安第一步小横杆（小横杆，靠近立杆并与纵向水平杆扣接固定）校正立杆垂直和水平使其符合要求，按 4060N m 力拧紧扣件螺栓，形成脚手架的起始段，按上述要求依次向前延伸搭设，直至第一步架交圈完成。交圈后，再全面检查一遍脚手架质量和地基情况，严格确保设计要求和脚手架质量安第二步大横杆安第二步小横杆加设临时斜撑杆（加抛撑），上端与第二步大横杆扣紧(装设与柱连接杆后拆除)安第三、四步大横杆和小横杆安装二层与柱拉杆接立杆加设剪力撑装设作业层间横杆（在脚手架横向杆之间架设的、用于缩小铺板支撑跨度的横杆）铺设脚手板，绑扎防护及档脚板、立挂安全网。3.1 脚手架必须配合施工进度搭设，一次搭设高度不应超过相邻连墙件以上二步。3.2 每搭完一步脚手架后应按规定校正步距、纵距、横距及立杆的垂直度。3.3 底座安放应符合下列规定：中国工商银行股份有限公司业务营运中心 一期 HZ01、HZ02 钢柱加固脚手架搭设方案 6 3.3.1 底座、垫板均应准确地放在定位线上；3.3.2 垫板采用长度不少于 2 跨、厚度不小于 50 的木垫板；3.4 立杆搭设应符合下列规定：3.4.1 严禁将外径 48mm 与 51mm 的钢管混合使用；3.4.2 相邻立杆的对接扣件不得在同一高度内，错开距离应符合规定；3.4.3 开始搭设立杆时，应每隔 6 跨设置一根抛撑，直至连墙件安装稳定后，方可根据情况拆除；3.4.4 当搭至有连墙件的构造点时，在搭设完该处的立杆、纵向水平杆、横向水平杆后，应立即设置连墙件；3.4.5 顶层立杆搭接长度与立杆顶端伸出建筑物的高度应符合规定。3.5 纵向水平杆搭设应符合下列规定 纵向水平杆的搭设应符合规范构造规定。3.6 横向水平杆搭设应符合下列规定 3.6.1 搭设横向水平杆应符合规范的构造规定；3.6.2 双排脚手架横向水平杆的靠墙一端至墙装饰面的距离不宜大于100mm；3.7 纵向横向扫地杆搭设应符合规范条的构造规定 3.7.1 连墙件、剪刀撑、横向斜撑等的搭设应符合下列规定：（1）连墙件搭设应符合规范的构造规定。当脚手架施工操作层高出连墙件二步时，应采取临时稳定措施，直到上一层连墙件搭设完后方可根据情况拆除。（2）剪刀撑、横向斜撑搭设应随立杆、纵向和横向水平杆等同步搭设。（3）各底层斜杆下端均必须支承在垫块或垫板上。3.8 扣件安装应符合下列规定 3.8.1 扣件规格必须与钢管外径相同。3.8.2 螺栓拧紧扭力矩不应小于 40N.m，且不应大于 65N.m。3.8.3 在主节点处固定横向水平杆、纵向水平杆、剪刀撑、横向斜撑等用的直角扣件、旋转扣件的中心点的相互距离不应大于 150mm。3.8.4 对接扣件开口应朝上或朝内。3.8.5 各杆件端头伸出扣件盖板边缘的长度不应小于 100mm。中国工商银行股份有限公司业务营运中心 一期 HZ01、HZ02 钢柱加固脚手架搭设方案 7 3.9 作业层栏杆和挡脚板的搭设应符合下列规定：3.9.1 栏杆和挡脚板均应搭设在外立杆的内侧。3.9.2 上栏杆上皮高度应为 1.2m。3.9.3 挡脚板高度不应小于 180mm。3.9.4 中栏杆应居中设置。3.10 脚手板的铺设应符合下列规定 3.10.1 脚手板应铺满铺稳，离开墙面120150mm。3.10.2 采用对接或搭接时均应符合规范的规定，脚手板探头应用直径 3.2mm 的镀锌钢丝固定在支承杆件上。3.10.3 在拐角处的脚手板应与横向水平杆可靠连接，防止滑动。4拆除 4.1 拆除脚手架前的准备工作应符合下列规定 4.1.1 应全面检查脚手架的扣件连接、连墙件、支撑体系等是否符合构造要求。4.1.2 应根据检查结果补充完善施工组织设计中的拆除顺序和措施经主管部门批准后，方可实施。4.1.3 应由单位工程负责人进行拆除安全技术交底。4.1.4 清除脚手架上杂物及地面障碍物。4.2 拆除脚手架时应符合下列规定 拆除顺序应遵守“由上到下、先搭后拆、后搭先拆、一步一清”的原则。即先拆栏杆、脚手架、剪刀撑、斜撑、而后小横杆、大横杆、立杆等，并按一步一清原则依次进行，要严禁上下同时进行拆除工作。拆架子的高空作业人员应戴安全帽，系安全带，穿软底鞋上架作业，同时，周围设围栏或竖立警戒标志并有专人指挥，以免发生伤亡事故。拆除脚手架大横杆、剪刀撑，应先拆中间扣，再拆两头扣，由中间操作人往中国工商银行股份有限公司业务营运中心 一期 HZ01、HZ02 钢柱加固脚手架搭设方案 8 下顺杆子；拆除的脚手杆、脚手板、钢管、扣件、钢丝绳等材料，应向下传递或用绳吊下，禁止往下乱扔。连墙件必须随脚手架逐层拆除，严禁先将连墙件整层或数层拆除后再拆脚手架；分段拆除高差不大于两步。严禁采用踏步式、分段、分立面拆除法。4.3 卸料时应符合下列规定 4.3.1 各构配件严禁抛掷至地面。4.3.2 运至地面的构配件应按规定及时检查、整修与保养，并按品种、规格随时码堆存放。八八、脚手架构配件质量标准、脚手架构配件质量标准 1钢管：采用外径48，壁厚 3.5mm 的焊接钢管或镀锌钢管，钢管长度不大于 6m；钢管采用 Q235A（3 号）钢，其力学性能符合国家现行标准碳素结构钢GB700-89 中 Q235A 钢的规定；钢管外观无裂纹，两端面平整，无划道和弯曲，严禁打孔。2扣件：采用可锻铸造扣件，机械性能不低于 KTH33008 可锻铸铁；扣件不得有裂纹、气孔，不得有缩松、砂眼或其它影响使用的铸造缺陷；并应将粘砂、浇冒口残余、披缝、毛刺、氧化皮等清除干净。扣件表面作除锈处理；扣件与钢管的贴合面必须严格整形，保证与钢管扣紧时接触良好；扣件活动部位能灵活转动，旋转扣件的两旋转面间隙小于 1mm；当扣件夹紧钢管时，开口处的最小距离不小于 5mm；每个螺栓拧紧扭力矩达 65Nm 时，扣件不得破坏；扣件螺栓不得有滑丝现象。3 脚手板：采用厚 50mm、宽 300mm 松木脚手板，脚手板两端用直径 3.2mm的镀锌钢丝设两道箍，不得有开裂、腐朽现象。九九、安全注意事项安全注意事项 1从事建筑登高的作业人员必须年满 18 岁，两眼视力均不低于 1.0、无色盲、无听觉障碍，无高血压、心脏病、癫痫、眩晕和突发性昏厥等疾病，无妨害登高架设作业的其它疾病和生理缺陷。2 责任心强，工作认真负责，熟悉本作业的安全技术操作规程。严禁酒后中国工商银行股份有限公司业务营运中心 一期 HZ01、HZ02 钢柱加固脚手架搭设方案 9 作业和作业中玩笑戏闹。3正确使用个人防护用品和采取安全防护措施。必须戴好安全帽，在无可靠防护的 2m 以上作业必须系好安全带，使用工具要放在工具套内。4架子工必须经过培训教育，考试、体检合格，持证上岗。任何人不得安排未经培训的无证人员上岗作业。5搭设防护棚时，希望一期员工绕行，避免发生安全事故。十、检查和验收十、检查和验收 1.旧扣件使用前要进行质量检查，有裂缝、变形的严禁使用，出现滑丝的旧扣件使用前要进行质量检查，有裂缝、变形的严禁使用，出现滑丝的螺栓螺栓必须必须更换。更换。2脚手架及其地基基础要在下列阶段进行检查和验收：2.1 基础完工后及脚手架搭设前；2.2 作业层上施加荷载前；2.3 每搭设完 1013m 前后；2.4 达到设计高度后；2.5 遇有六级大风与大雨后；2.6 寒冷地区开冻后；2.7 停用超过一个月。3脚手架使用中，要定期检查下列项目：3.1 杆件的设置和连接、连墙件、支撑等的构造是否符合要求；3.2 地基是否积水，底座是否松动，立杆是否悬空；3.3 扣件螺栓是否松动；3.4 立杆的沉降与垂直度的偏差是否规范要求；3.5 安全防护措施是否符合要求；3.6 是否超载。十十一一、附图：附图：附图 1：钢柱 HZ01、HZ02 加固脚手架平面图 附图 2：一期东侧操作架立面图 十十二二、计算书计算书：落地式扣件钢管脚手架计算书 中国工商银行股份有限公司业务营运中心 一期 HZ01、HZ02 钢柱加固脚手架搭设方案 10 钢管脚手架的计算参照建筑施工扣件式钢管脚手架安全技术规范（JGJ130-2001）。计算的脚手架为双排脚手架，搭设高度为32.2米，25.0米以下采用双管立杆，25.0米以上采用单管立杆。搭设尺寸为：立杆的纵距1.20米，立杆的横距1.05米，立杆的步距1.35米。采用的钢管类型为483.5，连墙件采用3步2跨，竖向间距4.05米，水平间距2.40米。施工均布荷载为5.0kN/m2，同时施工1层，脚手板共铺设6层。一、小横杆的计算:小横杆按照简支梁进行强度和挠度计算，小横杆在大横杆的上面。按照小横杆上面的脚手板和活荷载作为均布荷载计算小横杆的最大弯矩和变形。1.均布荷载值计算 小横杆的自重标准值 P1=0.038kN/m 脚手板的荷载标准值 P2=0.3501.200/2=0.210kN/m 活荷载标准值 Q=5.0001.200/2=3.000kN/m 荷载的计算值 q=1.20.038+1.20.210+1.43.000=4.498kN/m 小横杆计算简图 2.抗弯强度计算 最大弯矩考虑为简支梁均布荷载作用下的弯矩 计算公式如下:M=4.4981.0502/8=0.620kN.m =0.620106/5080.0=122.026N/mm2 小横杆的计算强度小于205.0N/mm2,满足要求!3.挠度计算 最大挠度考虑为简支梁均布荷载作用下的挠度 计算公式如下:荷载标准值q=0.038+0.210+3.000=3.248kN/m 简支梁均布荷载作用下的最大挠度 V=5.03.2481050.04/(3842.06105121900.0)=2.047mm 小横杆的最大挠度小于1050.0/150与10mm,满足要求!二、大横杆的计算:大横杆按照三跨连续梁进行强度和挠度计算，小横杆在大横杆的上面。用小横杆支座的最大反力计算值，在最不利荷载布置下计算大横杆的最大弯矩和变形。1.荷载值计算 小横杆的自重标准值 P1=0.0381.050=0.040kN 中国工商银行股份有限公司业务营运中心 一期 HZ01、HZ02 钢柱加固脚手架搭设方案 11 脚手板的荷载标准值 P2=0.3501.0501.200/2=0.220kN 活荷载标准值 Q=5.0001.0501.200/2=3.150kN 荷载的计算值 P=(1.20.040+1.20.220+1.43.150)/2=2.361kN 大横杆计算简图 2.抗弯强度计算 最大弯矩考虑为大横杆自重均布荷载与荷载的计算值最不利分配的弯矩和 均布荷载最大弯矩计算公式如下:集中荷载最大弯矩计算公式如下:M=0.08(1.20.038)1.2002+0.1752.3611.200=0.501kN.m =0.501106/5080.0=98.666N/mm2 大横杆的计算强度小于205.0N/mm2,满足要求!3.挠度计算 最大挠度考虑为大横杆自重均布荷载与荷载的计算值最不利分配的挠度和 均布荷载最大挠度计算公式如下:集中荷载最大挠度计算公式如下:大横杆自重均布荷载引起的最大挠度 V1=0.6770.0381200.004/(1002.060105121900.000)=0.02mm 集中荷载标准值P=(0.040+0.220+3.150)/2=1.705kN 集中荷载标准值最不利分配引起的最大挠度 V1=1.1461705.4101200.003/(1002.060105121900.000)=1.35mm 最大挠度和 V=V1+V2=1.366mm 大横杆的最大挠度小于1200.0/150与10mm,满足要求!三、扣件抗滑力的计算:纵向或横向水平杆与立杆连接时，扣件的抗滑承载力按照下式计算(规范5.2.5):R Rc 其中 Rc 扣件抗滑承载力设计值,取8.0kN；R 纵向或横向水平杆传给立杆的竖向作用力设计值；中国工商银行股份有限公司业务营运中心 一期 HZ01、HZ02 钢柱加固脚手架搭设方案 12 1.荷载值计算 横杆的自重标准值 P1=0.0381.200=0.046kN 脚手板的荷载标准值 P2=0.3501.0501.200/2=0.220kN 活荷载标准值 Q=5.0001.0501.200/2=3.150kN 荷载的计算值 R=1.20.046+1.20.220+1.43.150=4.730kN 单扣件抗滑承载力的设计计算满足要求!当直角扣件的拧紧力矩达40-65N.m时,试验表明:单扣件在12kN的荷载下会滑动,其抗滑承载力可取8.0kN；双扣件在20kN的荷载下会滑动,其抗滑承载力可取12.0kN。四、脚手架荷载标准值:作用于脚手架的荷载包括静荷载、活荷载和风荷载。静荷载标准值包括以下内容：(1)每米立杆承受的结构自重标准值(kN/m)；本例为0.1379 NG1=0.13832.200+25.0000.038=5.400kN (2)脚手板的自重标准值(kN/m2)；本例采用木脚手板，标准值为0.35 NG2=0.35061.200(1.050+0.450)/2=1.890kN (3)栏杆与挡脚手板自重标准值(kN/m)；本例采用栏杆、木脚手板标挡板，准值为0.14 NG3=0.1401.2006/2=0.504kN (4)吊挂的安全设施荷载，包括安全网(kN/m2)；0.005 NG4=0.0051.20032.200=0.193kN 经计算得到，静荷载标准值 NG=NG1+NG2+NG3+NG4=7.988kN。活荷载为施工荷载标准值产生的轴向力总和，内、外立杆按一纵距内施工荷载总和的1/2取值。经计算得到，活荷载标准值 NQ=5.00011.2001.050/2=3.150kN 风荷载标准值应按照以下公式计算 其中 W0 基本风压(kN/m2)，按照建筑结构荷载规范(GB50009-2001)附录表D.4的规定采用：W0=0.450 Uz 风荷载高度变化系数，按照建筑结构荷载规范(GB50009-2001)附录表7.2.1的规定采用：Uz=1.250 Us 风荷载体型系数：Us=0.600 经计算得到，风荷载标准值Wk=0.70.4501.2500.600=0.236kN/m2。考虑风荷载时,立杆的轴向压力设计值计算公式 N=1.2NG+0.851.4NQ 经过计算得到，底部立杆的最大轴向压力N=1.27.988+0.851.43.150=13.334kN 单双立杆交接位置的最大轴向压力N=1.23.181+0.851.43.150=7.566kN 不考虑风荷载时,立杆的轴向压力设计值计算公式 N=1.2NG+1.4NQ 经过计算得到，底部立杆的最大轴向压力N=1.27.988+1.43.150=13.995kN 单双立杆交接位置的最大轴向压力N=1.23.181+1.43.150=8.227kN 风荷载设计值产生的立杆段弯矩 MW计算公式 MW=0.851.4Wklah2/10 中国工商银行股份有限公司业务营运中心 一期 HZ01、HZ02 钢柱加固脚手架搭设方案 13 其中 Wk 风荷载标准值(kN/m2)；la 立杆的纵距(m)；h 立杆的步距(m)。经过计算得到风荷载产生的弯矩 Mw=0.851.40.2361.2001.3501.350/10=0.061kN.m 五、立杆的稳定性计算:单双立杆交接位置和双立杆底部均需要立杆稳定性计算。参照施工手册计算方法，双立杆底部的钢管截面面积和模量按照两倍的单钢管截面的0.7折减考虑。1.不考虑风荷载时,立杆的稳定性计算 其中 N 立杆的轴心压力设计值，底部N=13.995kN，单双立杆交接位置N=8.227kN；i 计算立杆的截面回转半径，i=1.58cm；k 计算长度附加系数，取1.155；u 计算长度系数，由脚手架的高度确定，u=1.700；l0 计算长度(m),由公式 l0=kuh 确定，l0=1.1551.7001.350=2.651m；A 立杆净截面面积，A=6.846cm2；W 立杆净截面模量(抵抗矩),W=7.112cm3；由长细比，为2651/16=168；轴心受压立杆的稳定系数,由长细比 l0/i 的结果查表得到0.254；钢管立杆受压强度计算值(N/mm2)；经计算得到=13995/(0.25685)=80.554N/mm2；f 钢管立杆抗压强度设计值，f=205.00N/mm2；不考虑风荷载时，双立杆的稳定性计算 f,满足要求!经计算得到单双立杆交接位置=8227/(0.25489)=66.297N/mm2；不考虑风荷载时，单双立杆交接位置的立杆稳定性计算f,满足要求!2.考虑风荷载时,立杆的稳定性计算 其中 N 立杆的轴心压力设计值，底部N=13.334kN，单双立杆交接位置N=7.566kN；i 计算立杆的截面回转半径，i=1.58cm；k 计算长度附加系数，取1.155；u 计算长度系数，由脚手架的高度确定，u=1.700；l0 计算长度(m),由公式 l0=kuh 确定，l0=1.1551.7001.350=2.651m；A 立杆净截面面积，A=6.846cm2；W 立杆净截面模量(抵抗矩),W=7.112cm3；由长细比，为2651/16=168；轴心受压立杆的稳定系数,由长细比 l0/i 的结果查表得到0.254；中国工商银行股份有限公司业务营运中心 一期 HZ01、HZ02 钢柱加固脚手架搭设方案 14 MW 计算立杆段由风荷载设计值产生的弯矩，MW=0.061kN.m；钢管立杆受压强度计算值(N/mm2)；经计算得到=13334/(0.25685)+61000/7112=85.391N/mm2；f 钢管立杆抗压强度设计值，f=205.00N/mm2；考虑风荷载时，双立杆的稳定性计算 f,满足要求!经计算得到单双立杆交接位置=7566/(0.25489)+61000/5080=73.070N/mm2；考虑风荷载时，单双立杆交接位置的立杆稳定性计算 Nl，连墙件的设计计算满足要求!连墙件采用扣件与钢梁、钢柱拉接。七、立杆的地基承载力计算:本工程脚手架基础为汽车坡道和残疾人坡道。1.残疾人坡道面层为石材，基础为室外自然地面。立杆基础底面的平均压力应满足下式的要求 p fg 其中 p 立杆基础底面的平均压力(kN/m2)，p=N/A；p=55.98 N 上部结构传至基础顶面的轴向力设计值(kN)；N=14.00 A 基础底面面积(m2)；A=0.25 fg 地基承载力设计值(kN/m2)；fg=170.00 地基承载力设计值应按下式计算 fg=kc fgk 其中 kc 脚手架地基承载力调整系数；kc=1.00 fgk 地基承载力标准值；fgk=170.00 地基承载力的计算满足要求!2.汽车坡道板厚为250mm，混凝土强度等级为C30。恒荷载标准值 混凝土：250.25=6.25 kN/m2 面层：1.0 kN/m2 板底抹灰 0.25 kN/m2 中国工商银行股份有限公司业务营运中心 一期 HZ01、HZ02 钢柱加固脚手架搭设方案 15 合计：7.5 kN/m2 设计值为q1=1.27.5=9.0kN/m2,上部结构传至坡道的活荷载设计值为q1=14.00kN/m2（脚手架底部放置在1.0 m2的垫板上）,作用在车道顶板上的荷载设计值为q=23.00kN/m2。按单向板两端半固接考虑，M=ql2/10=23.007.57.5/10=129.375kN.m s=M/(fcm.b.h02)=129.375106/(16.51000230230)=0.148 查表得s=0.92 配筋计算：As=M/(s.fy.h0)=129.375106/(0.92300230)=2038mm2。坡道板底实配钢筋20150（As=2093 mm22038mm2）。为确保架体安全，在坡道下方每根立柱下部增加支撑一道，支撑下部垫50mm厚木脚手板。中国工商银行股份有限公司业务营运中心 一期 HZ01、HZ02 钢柱加固脚手架搭设方案 16 目 录 一、工程概况.1 二、钢柱加固概况.1 三、编制依据.1 四、钢柱加固操作架搭设方案的选择.2 五、参数确定.2 六、技术要求.2 七、施工要求.5 八、脚手架构配件质量标准.8 九、安全注意事项.8 十、检查和验收.9 十一、附图：.9 十二、计算书：.9 下面总结范文为赠送的资料不需要的朋友，下面总结范文为赠送的资料不需要的朋友，下载后可以编辑删除！祝各位朋友生活愉快！下载后可以编辑删除！祝各位朋友生活愉快！员工年终员工年终工作总结工作总结【范文一】【范文一】201x 年就快结束，回首 201x 年的工作，有硕果累累的喜悦，有与同事协同攻关的艰辛，也有遇到困难和挫折时惆怅，时光过得飞快，不知不觉中，充满希望的 201x 年就伴随着新年伊始即将临近。可以说，201x 年是公司推进行业改革、拓展市场、持续发展的关键年。现就本年度重要工作情况总结如下：一、虚心学习，努力工作 中国工商银行股份有限公司业务营运中心 一期 HZ01、HZ02 钢柱加固脚手架搭设方案 17 (一)在 201x 年里，我自觉加强学习，虚心求教释惑，不断理清工作思路，总结工作方法，一方面，干中学、学中干，不断掌握方法积累经验。我注重以工作任务为牵引，依托工作岗位学习提高，通过观察、摸索、查阅资料和实践锻炼，较快地完成任务。另一方面，问书本、问同事，不断丰富知识掌握技巧。在各级领导和同事的帮助指导下，不断进步，逐渐摸清了工作中的基本情况，找到了切入点，把握住了工作重点和难点。(二)201x 年工程维修主要有：在卫生间后墙贴瓷砖，天花修补，二栋宿舍走廊护栏及宿舍阳台护栏的维修，还有各类大小维修已达几千件之多!(三)爱岗敬业、扎实工作、不怕困难、勇挑重担，热情服务，在本职岗位上发挥出应有的作用 二、心系本职工作，认真履行职责，突出工作重点，落实管理目标责任制。(一)201x 年上半年，公司已制定了完善的规程及考勤制度。201x 年下半年，行政部组织召开了年的工作安排布置会议年底实行工作目标完成情况考评，将考评结果列入各部门管理人员的年终绩效。在工作目标落实过程中宿舍管理完善工作制度，有力地促进了管理水平的整体提升。(二)对清洁工每周不定期检查评分，对好的奖励，差的处罚。(三)做好固定资产管理工作要求负责宿舍固定资产管理，对固定资产的监督、管理、维修和使用维护。(四)加强组织领导，切实落实消防工作责任制，为全面贯彻落实“预防为主、防消结合”的方针，公司消防安全工作在上级领导下，建立了消防安全检查制度，从而推动消防安全各项工作有效的开展。三、主要经验和收获 在安防工作这两年来，完成了一些工作，取得了一定成绩，总结起来有以下几个方面的经验和收获：(一)只有摆正自己的位置，下功夫熟悉基本业务，才能更好适应工作岗位。(二)只有主动融入集体，处理好各方面的关系，才能在新的环境中保持好的工作状态。(三)只有坚持原则落实制度，认真统计盘点，才能履行好用品的申购与领用。(四)只有树立服务意识，加强沟通协调，才能把分内的工作做好。(五)要加强与员工的交流，要与员工做好沟通，解决员工工作上的情绪问题，要与员工进行思想交流。中国工商银行股份有限公司业务营运中心 一期 HZ01、HZ02 钢柱加固脚手架搭设方案 18 四、加强检查，及时整改，在工作中正确认识自己。(一)开展常规检查。把安全教育工作作为重点检查内容之一。冬季公司对电线和宿舍区进行防火安全检查。(二)经过这样紧张有序的一年，我感觉自己工作技能上了一个新台阶，做每一项工作都有了明确的计划和步骤，行动有了方向，工作有了目标，心中真正有了底!基本做到了忙而不乱，紧而不散，条理清楚，事事分明，从根本上摆脱了刚参加工作时只顾埋头苦干，不知总结经验的现象。就这样，我从无限繁忙中走进这一年，又从无限轻松中走出这一年，还有，在工作的同时，我还明白了为人处事的道理，也明白了，一个良好的心态、一份对工作的热诚及其相形之下的责任心是如何重要 (三)总结下来：在这一年的工作中接触到了许多新事物、产生了许多新问题，也学习到了许多新知识、新经验，使自己在思想认识和工作能力上有了新的提高和进一步的完善。在日常的工作中，我时刻要求自己从实际出发，坚持高标准、严要求，力求做到业务素质和道德素质双提高。五、要定期召开工作会议，兼听下面员工的意见，敢于荐举贤才，总结工作成绩与问题，及时采取对策!六、存在的不足 总的来看，还存在不足的地方，还存在一些亟待我们解决的问题，主要表现在以下几个方面：1、对新的东西学习不够，工作上往往凭经验办事，凭以往的工作套路处理问题，表 现出工作上的大胆创新不够。2、本部有个别员工，骄傲情绪较高，工作上我行我素，自已为是，公司的制度公开不遵守，在同事之间挑拨是非，嘲讽，冷语，这些情况不利于同事之间的团结，要从思想上加以教育或处罚，为企业创造良好的工作环境和形象。3、宿舍偷盗事件的发生，虽然我们做了不少工作，门窗加固，与其公司及员工宣传提高自我防范意识，但这还不能解决根本问题，后来引起上级领导的重视，现在工业园已安装了高清视频监控系统，这样就能更好的预防被盗事件的发生。七、下步的打算 针对 201x 年工作中存在的不足，为了做好新一年的工作，突出做好以下几个方面：(一)积极搞好与员工的协调，进一步理顺关系;(二)加强管理知识的学习提高，创新工作方法，提高工作效益;中国工商银行股份有限公司业务营运中心 一期 HZ01、HZ02 钢柱加固脚手架搭设方案 19 (三)加强基础工作建设，强化管理的创新实践，促进管理水平的提升。在今后的工作中要不断创新，及时与员工进行沟通，向广大员工宣传公司管理的相关规定，提高员工们的安全意识，同时在安全管理方面要严格要求自己，为广大公司员工做好模范带头作用。在明年的工作中，我会继续努力，多向领导汇报自己在工作中的思想和感受，及时纠正和弥补自身的不足和缺陷。我们的工作要团结才有力量，要合作才会成功，才能把我们的工作推向前进!我相信：在上级的正确领导下，cssm 大安防的明天更美好!员工年终工作总结【范文二】员工年终工作总结【范文二】一个人静静的站在窗边，看着路上一辆辆行驶的车辆，不由的想起了以前。转瞬间来到红牛已经一年多了，有过开心与欢乐，悲伤与泪水，还有坎坷。XX，崭新的一年，而现在已经过去了半年，在这半年里我又学到了很多的知识。在这半年的工作中我学到了许多平时学不到的岗位知识，尤其这几次停机时跟着设备维修人员一起检修设备时又让我对设备的工作原理有了更深了解，从而使我提高了岗位操作技能，更重要的是，在处理故障的同时，我能够熟练的将学到的新知识与操作技能相结合，减少了处理故障的时间，提高了处理故障的能力。同时也还存在着许多的不足与缺点。学到了什么：1 现在对所在岗位的设备工作原理有了更进一步的了解，从而提高了处理故障的能力与技巧，减少了处理故障的时间。2 对整条生产线也有了的了解，在其他岗位出现故障时自己也能过去帮上忙。3 现在和相邻岗位的伙伴配合的更加默契了，在彼此的岗位出现故障时只要对方一个手势就会明白自己该做些什么。4 在开班后会时通过主管描述生产线场的情况和岗位点评时悟出了什么情况重要。什么情况紧急，在同时出现多个突发事件时怎样能有条不紊的处理好每件事。5 在观看“XX 年度感动中国人物”颁奖典之后我感受到我们每个人都很平凡，但在平凡的人生中，也可以做出不平凡的事情，我们每个人都可以通过自己的努力实践，也可以从他们的身上吸取力量，不断前进。存在的不足与缺点：1 在岗位出现较大的故障时有些手足无措心里还有些急躁，如果长时间没处理好的话心里还来气。2 缺乏较好的工作方法，同样的一件事看别人做起来时觉得挺轻松，当轮到自己做的时候不但没做太好而且还累的满头大汗。3 口语表达能力较差，在岗位之间的沟通或者是和伙伴们聊天的时候自己心里想的意思总是不能用理想的语句表达出来。下半年的目标：在今后的日子里，争取把自己不足的地方弥补回来，多加学习以提高自己的综合能力，上班时调整好自己的心态，多加认真，争取以零失误来回报公司对我的培养。最后，中心的祝愿公司的明天会更加的灿烂辉煌。员工年终工作总结【范文三】员工年终工作总结【范文三】时光荏苒，XX 年年很快就要过去了，回首过去的一年，内心不禁感慨万千时间如梭，转眼间又将跨过一个年度之坎，回首望，虽没有轰轰烈烈的战果，但也算经历了一段不中国工商银行股份有限公司业务营运中心 一期 HZ01、HZ02 钢柱加固脚手架搭设方案 20 平凡的考验和磨砺。非常感谢公司给我这个成长的平台，令我在工作中不断的学习，不断的进步，慢慢的提升自身的素质与才能，回首过往，公司陪伴我走过人生很重要的一个阶段，使我懂得了很多，领导对我的支持与关爱，令我明白到人间的温情，在此我向公司的领导以及全体同事表示最衷心的感谢，有你们的协助才能使我在工作中更加的得心应手，也因为有你们的帮助，才能令到公司的发展更上一个台阶，在工作上，围绕公司的中心工作，对照相关标准，严以律己，较好的完成各项工作任务。在作风上，能
