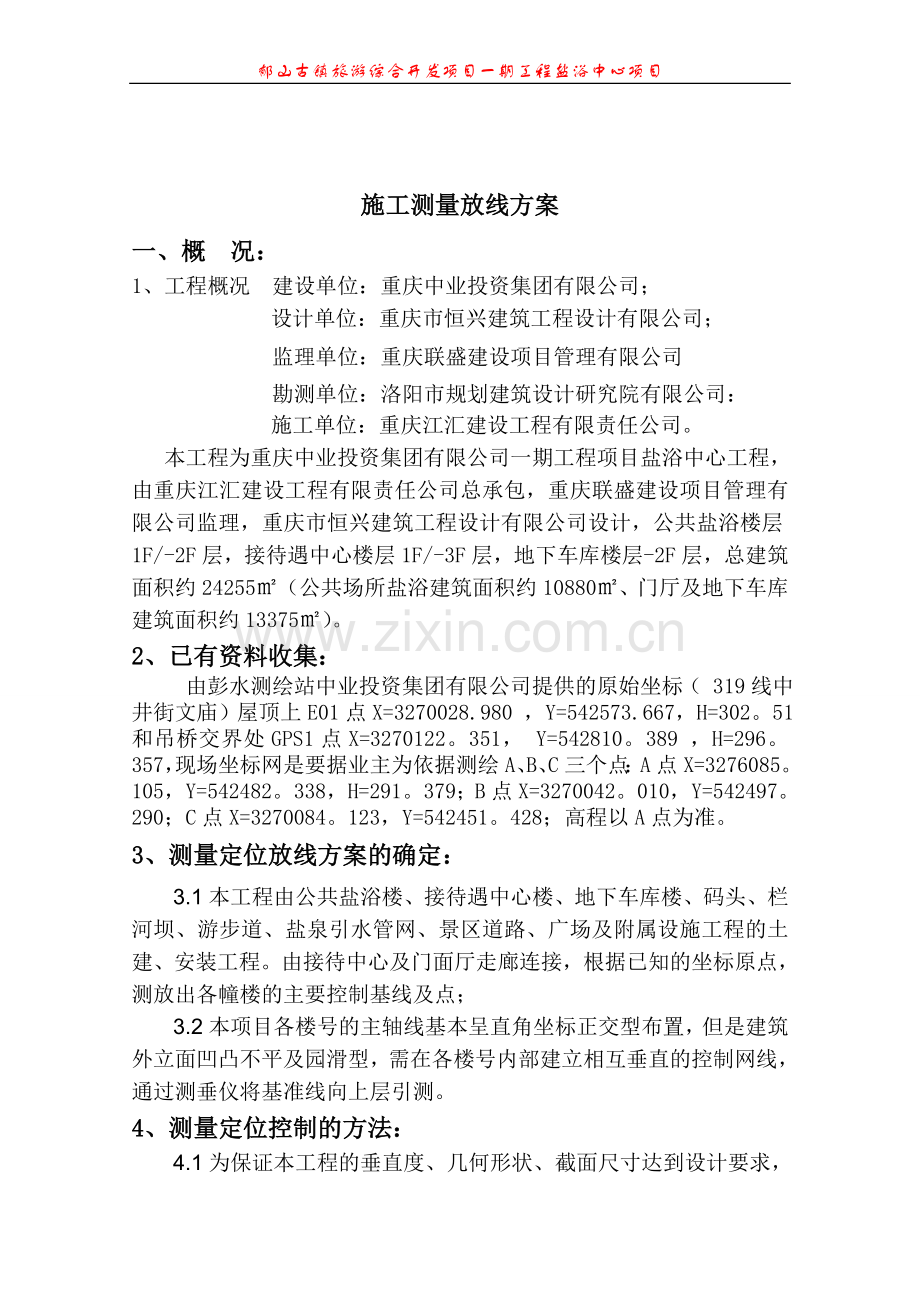

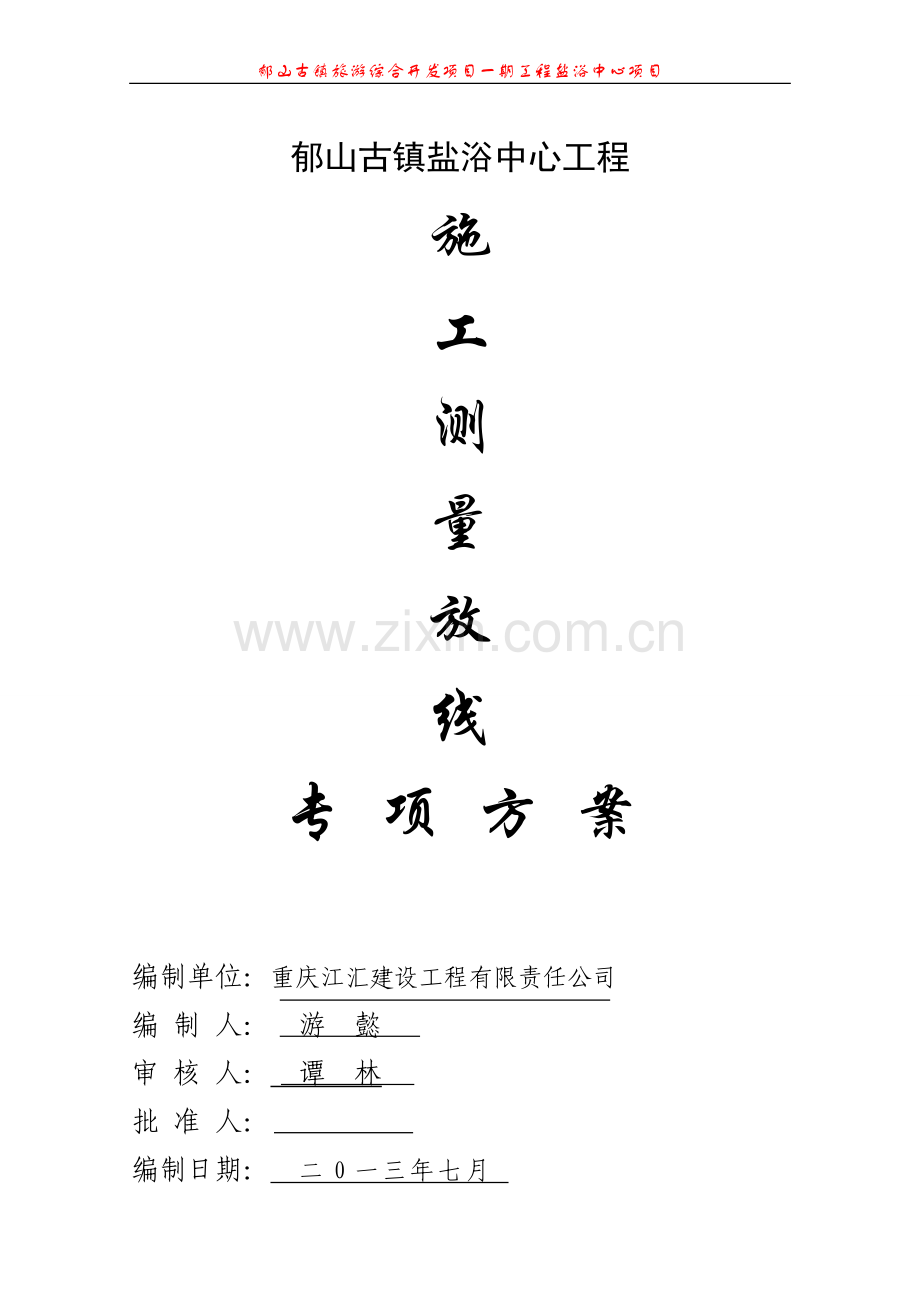

郁山古镇旅游综合开发项目一期工程盐浴中心项目郁山古镇盐浴中心工程施工测量放线专 项 方 案 编制单位：重庆江汇建设工程有限责任公司编 制 人： 游 懿审 核 人： 谭 林批 准 人：编制日期：二0一三年七月 施工测量放线方案一、概 况：1、工程概况 建设单位：重庆中业投资集团有限公司； 设计单位：重庆市恒兴建筑工程设计有限公司； 监理单位：重庆联盛建设项目管理有限公司勘测单位：洛阳市规划建筑设计研究院有限公司： 施工单位：重庆江汇建设工程有限责任公司。 本工程为重庆中业投资集团有限公司一期工程项目盐浴中心工程，由重庆江汇建设工程有限责任公司总承包，重庆联盛建设项目管理有限公司监理，重庆市恒兴建筑工程设计有限公司设计，公共盐浴楼层1F/-2F层，接待遇中心楼层1F/-3F层，地下车库楼层-2F层，总建筑面积约24255（公共场所盐浴建筑面积约10880、门厅及地下车库建筑面积约13375）。 2、已有资料收集：由彭水测绘站中业投资集团有限公司提供的原始坐标（ 319线中井街文庙）屋顶上E01点X=3270028.980 ，Y=542573.667，H=302。51和吊桥交界处GPS1点X=3270122。351， Y=542810。389 ，H=296。357，现场坐标网是要据业主为依据测绘A、B、C三个点：A点X=3276085。105，Y=542482。338，H=291。379；B点X=3270042。010，Y=542497。290；C点X=3270084。123，Y=542451。428；高程以A点为准。 3、测量定位放线方案的确定：3.1本工程由公共盐浴楼、接待遇中心楼、地下车库楼、码头、栏河坝、游步道、盐泉引水管网、景区道路、广场及附属设施工程的土建、安装工程。由接待中心及门面厅走廊连接，根据已知的坐标原点，测放出各幢楼的主要控制基线及点；3.2本项目各楼号的主轴线基本呈直角坐标正交型布置，但是建筑外立面凹凸不平及园滑型，需在各楼号内部建立相互垂直的控制网线，通过测垂仪将基准线向上层引测。4、测量定位控制的方法：4.1为保证本工程的垂直度、几何形状、截面尺寸达到设计要求，首先要建立较高精度的测量控制网进行控制，并据此进行定位放线，其方式主要有内控与外控两种。4.2外控形式是通过测绘院提供的原始坐标点在建筑物外用全站仪建立控制网，用经纬仪在组成控制网的控制点上进行投测定点，以此确定建筑物主要轴线或墙柱、梁控制点、线。本工程基础施工阶段及一层结构的测量定位放线，可采用外控网进行控制，但依然较为复杂，测量精度受到限制，仍需采用内控进行辅助测量定位，从而保证各轴线及构件绝对与相对位置的一致性。而对于上部结构的测量定位放线显然采用外控法难以控制。4.3内控网是在建筑物内地面建立内控网，各层结构楼板在组成控制网的相应位置上预留传递孔，在控制点上直接用激光电子经纬仪将其点位置引投递至负一楼层。而后通过引测到的点进行一层至屋顶的轴线等定位放线。内控方法较好地弥补了外控网的不足，同时内控网受外界环境气候条件的干扰较少，只是在各楼层相应位置须留设传递孔。则本工程上部结构主要以内控法进行测量定位及垂直度控制。测量的仪器与工具，如下表所示。测量定位放线测量仪器一缆表序号仪器名称规格型号测量精度数量备注1全站仪南方测绘T300测角2，测距2+2PPM1台校验合格2经纬仪J22”1台校验合格3激光电子铅垂仪LT221台校验合格4自动安平水准仪DSZ22mm/Km2台校验合格5锤球1.5kg4只校验合格6钢卷尺50m5mm/100m2把校验合格7钢卷尺5m1mm/5m20把校验合格8铝合金塔尺5m4根校验合格9对讲机4台5、测量定位实施方案概述：5.1在基础施工阶段施工测量主要采用外控测量定位。在建筑物的外框周边建立外控网。外控网的控制点由测绘院提供的坐标用全站仪确定，在控制点平差并经验收后测定各轴线定位控制点。建筑物的轴线、截面、尺寸均采用仪器极坐标法定位，局部采用尺量定位，测绘院提供的外网坐标详见附图。5.2上部结构测量定位采用内控法：采用激光电子铅垂仪传投控制点，在地下室顶板上确定控制点后，采用全站仪进行投点测量定位。内控点的具体做法：控制点标志采用预埋铁板控制线交点，并刻划通过交点的十字线，十字线交点直径2mm。在楼层浇筑混凝土时，对应内控点位置预留150mm150mm的垂直传递孔。将激光电子铅垂仪架设于地下室顶板上主控轴线坐标方格网点上。在向上铅垂投测后，利用所测点测定楼层轴线、截面、尺寸位置。5.3为减少外界条件的影响，投点时间应作出具体规定，当天气突变、风力过大或泵送混凝土施工时，不得进行测量。6、CAD辅助测量定位放线的方法:图形处理技术是计算机辅助设计CAD的重要基础之一，在目前的建筑工程设计任务中的绘图任务主要由图形软件来完成。在其设计过程中，其实就是由计算机提供了一个虚拟实地来进行绘图，从理论上来讲，其虚拟精度应高于实际测量精度。目前所使用的AutoCAD系列软件，具有强大的数值计算、数据处理、编辑、辅助绘图等功能，已得到越来越广泛的应用，但一般人对它的认识，只局限于在设计中使用。本公司多个工程实践证明采用CAD辅助测量定位放线，可提高测量定位放线的速度与精度，避免人为计算或阅图上的失误。首先依据设计图及相关测量定位标准规范绘制轴线定位控制网。控制网分轴线定位控制外控网、内控网，以及分轴线控制定位局域网。轴线定位控制局域网须服从外网的控制。控制外网及轴线控制局域网的所有的轴线控制参数均采用CAD自动计算。采用CAD绘出的轴线定位控制外网及轴线定位控制局域网，及其控制参数，须经认真复核，并经项目技术负责人审核校验，方可用于定位放线。地面点位的确定6.1已知点位求坐标：在工程测量及整个区域控制测量中，确定点位一般采用直角坐标法和极坐标法，特殊方法有距离交会法、前方交会法、后方交会法等等。其中以后方交会计算法较为复杂。所谓后方交会法，即从某一待定点P向三个已知坐标点A，B，C观测水平方向角度值Ra，Rb，Rc，以计算P点的坐标。一般采用公式法进行计算。而用CAD则可在虚拟实地用各种方法画出实际视线或定出相应几何关系，然后捕捉该点，读出坐标。6.2已知坐标确定点位：在公共场所盐浴江边地形条件较差或不方便量距的地方，要由已知坐标确定点位，可先粗略估出待定点的位置，在该处布设任一点，架设经纬仪，由前所述的后方交会法定出该任一点并在CAD中绘出，然后与待定点（坐标已知）连成一条直线，使用CAD中的标注或查询功能，得出该段直线的方位角和长度，再用极坐标法用经纬仪定出待定点。 7、测量定位及外控网的建立：7.1测量前后首先对业主提供施工总平面定位图采用AUTOCAD进行图上复核，以确保设计图纸的正确。其次，对现场红线坐标点和城市永久水准点进行交接验收，发现误差过大时及时通知相关人员确认，经确认和调整后方可进行定位。7.2现场建立外控网和水准点。水准点由永久水准点引入，标记在现场未拆迁的地坝上。各楼号首先必须确定两条相互垂直的控制网，根据AUTOCAD上查得控制网线上点位坐标，由测绘院提供的坐标原点直接进行坐标定位，建立的外控网用经纬仪测角检测方格网纵横轴线是否处于90O，若有偏差进行微调。7.3外控网点建立后报请监理工程师进行验收。7.4在基础施工阶段，测量放线精度一定程度上取决于轴线控制点及其所组成轴线定位外控网的精度，控制点的设置应牢固、保护妥当，不易受到人为破坏，使用前进行校核，经常性使用阶段每隔三天进行校核。8、基础施工阶段的施工测量定位：8.1基础施工测量包括基坑（槽）开挖的抄平放线、基础定位放线、公共盐浴289。50（-9。0）标高以下的抄平放线。接待中心289。50（-13。5）标高以下的抄平放线。地下车库292。50（-10。50）标高以下的抄平放线。各标高线的测定对确保坑（槽）底标高正确无误是至关重要的。8.2在土方开挖期间，对于标高的测定，采用专人负责，随挖随测的方法。在接近基底时，应将标高点引到基坑内，作为底板施工阶段垫层浇筑、支底板模板的依据。8.3在土方开挖阶段的和定位按工程定位放线图进行控制，当垫层上防水层及保护层施工完毕后，利用外控网测定墙柱等轴线位置。9、上部结构施工测量定位：使用激光电子经纬仪进行轴线竖向引测，首先将选定的控制方格网十字交点测放至结构板面上。经测角、量边核准后，得引测控制点，用100100预埋铁板，并设置2mm钻孔，红油漆标记，用铁盒保护，组成控制网。将建立的控制网作为施工全过程中竖向控制和施工放样的依据，在以上各层楼面浇筑混凝土时，在对应于控制点的位置处均预留150150mm垂线投递孔，并在留孔处四周砌100mm高阻水圈，以阻挡投点时施工用水流洒在仪器上。投测时，将仪器置于控制点，调平，让激光铅垂直投测到新测楼面留孔处放置的有机玻璃平板（300300）接受靶上，记下激光束的光斑圆心位置，则可进行所测楼面的放线工作。10、上部结构标高的引测：地面以上的标高测法，主要是用钢尺沿结构外部向上竖直测量，在每区建筑物、独立流水楼号四周共设二处，施测要点：起始标高线用水准仪根据水准点引测，必须保证精度。由相对应的标高水平线向上量高差时，所用钢尺应经过检定，量高差时尺身应铅直并用标准拉力，同时要进行尺长和温度改正。观测时尽量做到前后视线等长。并采用铝合金直尺以硬铅笔划水平线，以确保精度。标高引测后，在楼层结构墙柱部位做出相应标记，以此为基准点采用自动安平水准仪进行楼层结构施工标高控制。11、测量定位放线的主要要求：11.1本工程测量定位放线的形式，因受建筑物布置形状、施工条件、外界影响等因素的制约，宜选择以内控法为主的测量定位放线方式，而外控只是用于基础工程的测量定位放线及辅助测量定位放线。11.2采用较为先进的测量仪器是保证本工程测量定位放线精度的关键。而采用一般测量工具如长尺、锤球等，只能用作局部测量定位，同时须接受主控网的检验复核。11.3测量定位放线的人员应专一，并且具有较高的测量定位放线水平及专业技术知识。11.4增加投点次数，加强各环节的检验，是保证本工程垂直度控制精度的又一关键。11.5以结构实际形心与设计形心坐标之差作为建筑物的垂直度控制的评价标准，以准确及时反映建筑物测量定位放线精度。对各种因素所影响的测量定位放线精度程度及时进行信息反馈，以及时调整、修正控制参数。11.6施工技术人员在投测段变更时要注意对偏差的及时进行检查纠正，以取得更好的测量定位放线结果，测量过程中要因地制宜地采取措施，对测量结果提出符合实际要求的方法与措施，做到既可靠又可行。11.7每次定位测量放样，必须报请监量工程师验收，并做好相关报验资料。二、 场区控制网的测设:（一） 平面控制网的测设1、 平面控制应先从整体考虑，遵循先整体，后局部，高精度控制低精度的原则。2、 布设平面控制网形首先根据设计总平面图，现场施工平面布置图。3、 选点应选在通视条件良好、安全，易保护的地方。4、 桩位用砼保护，需要时用钢管进行围护，并用红油漆作好测量标记。座标表 序号轴线号XY备注公共盐浴11-1/1-A3269976.447542480.06821-1/1-M3270041.498542420.80331-7/1-A3270008.774542515.55041-7/1-M3270073.825542456.285接待中心12-3/2-u3270040.511542502.87022-3/2-b3270058.252542486.70632-19/2-u3270080.910542547.22342-19/2-b3270098.660542531.05952-39/2-T3270112.982542588.35662-39/2-C3270136.637542566.805地下车库12-3/2-A3269991.944542547.11722-3/2-K3270008.248542526.85232-19/2-A3270032.353542591.47042-19/2-K3270051.350542574.161码头栏河坝道路及管网（二） 场地平面控制网的布设根据建设单位提供的控制点，作为场区首级控制。经检测无误后作为放线的控制线，建立各子项工程平面控制网（如附图）。主要技术指标应符合下表级标准。等级测角中误差（）边长（m）边长相对中误差级51003001/30000级81003001/20000（三） 建筑物的平面控制网建筑物的平面控制网，按建筑物的特点布设成矩形控制网，主要精度指标见下表：等级边长相对中误差测角中误差一级1/300007 n二级1/1500015n注：n为建筑物结构的跨数二、 建筑物的控制测量，应符合以下规定：1、 控制网应按设计总图和施工布置图布设，点位应选择通视良好、利于长期保存的地方。2、 控制网加密的指示桩，宜先在建筑物行列线或建筑物中心线方向上。3、 主要的控制网点和中心线端点，应埋设混凝土固定标桩。4、控制网轴起始点的测量定位误差，不应低于同级控制网的要求。矩形网的角度闭合差，不应大于测角中误差的四倍。5、矩形网应按平差结果进行实地修正，调整到实际位置。附图：公共盐浴测量放线平面图,公共盐浴负二层坐标井控平面布置图接待中心测量放线平面图地下车库测量放线平面图盐泉引水管网测量放线平面图景区道路测量放线平面图三、 高程控制高程控制以业主提供的经过联测的半永久性点的高程，BM1点作为各子项工程的高程控制依据。五、地面以下平面轴线投测（一） 轴线控制桩的校测1、 在建筑物基础施工过程中，对轴线控制桩每隔一段时间需测一次，以防桩位位移，而影响到正常施工及工程施测的精度要求。2、 测量精度按2级，测距精度按3mm+3ppm进行校测。（二） 轴线投测方法1、地面以下的基础施工测量采用角度交汇法引测点误差不超过4mm。且轴线间误差不应超过3mm。2、根据基坑边上的轴线控制桩，将J2经纬仪架设在控制桩位上经过对中、整平后、后视同一方向桩（轴线标志），将所需的轴线投测到施工的平面上、在同一层投测的纵、横线各不得少于二条，以此作角度、距离的校核。经校核无误后，方可在该平面上放出其它相应的设计轴线及细部线。在各楼层的轴线投测过程中，上下层的轴线竖向垂直偏移不得超过4mm。对电梯井位的平面控制，在测量放线中是一个该注意的问题，在电梯井位附近设置纵、横控制轴线各一条，确保电梯井平面位置的正确性。3、 在施工过程中，每当施工平面测量工作完成后，进入竖向施工，在施工中，每当墙、柱浇筑成形拆掉模板后，应在柱侧平面投测出相应的轴线，并在墙、柱侧面抄测出结构1m线。（1m线相对于每层设计楼面标高而定），以供下道工序的使用。4、 当每一层平面或每段轴线测设完后，必须进行自检、自检合格后及时填写报验单，报验单必须写明层数、部位、报验内容并附一份报验内容的测量成果表，以便能及时验证各轴线的正确程度状况。5、 基础验线时，允许偏差如下：L30m 允许偏差5mm30L60m允许偏差10mm60L90m 允许偏差15mm90L 允许偏差20mm五28950标高以下结构施工中的标高控制：1、 高程控制点的联测在向基坑内引测标高时，首先联测高程控制点，经联测确认无误后，方可向基坑内引测所需的标高。2、28950标高以下标高的施测为保证竖向控制的精度要求，对每层所需的标高基准点，必须正确测设，在同一平面层上所引测的高程点，不得少于三个。并作相互校核，校核后三点的较差不得超过3mm，取平均值作为该平面施工中标高的基准点，基准点应标在便于使用及保存的位置。基础施工时可将标高引测到塔吊标准节上，用红色三角油漆作标志，并标明绝对高程和相对高程，以便施工中使用。六、28950标高以上的施工测量：（一） 平面控制测量对于建筑物289。50标高以上楼层的轴线竖向传递，宜在建筑物首层平面内布设内控网，然后用激光经纬仪按天顶法投测。1、 地下室顶板钢筋绑扎后，应将控制轴线引测至建筑物内。根据施工前布设的控制网基准点，在楼内做内控点，埋设在首层预定轴线控制线交汇处。基准点的埋设采用10cm*10cm钢板，钢针刻划十字线，钢板通过锚爪与首层楼面钢筋焊牢，作为竖向轴线投测的基准点。基准点周围严禁堆放杂物，向上各层在相应位置留出预留洞（150mm*150mm）。2、 轴线控制点的投测，采用激光经纬仪，先在底层内控点上架设激光经纬仪，调校到铅直状态后，打开激光电源，就会发射出和该点铅直的可见光束。然后在楼板预留洞口处用接收靶接收。通过无线对讲机调校可见光光斑直径，达到最佳状态时，通知观测人员顺、逆时针旋转准直仪器照准部，这样在接收靶处就可见到一束激光圆，取其圆心作为向上投测点，并将接收靶固定。同样的办法投测下一个点，保证同一施工段至少23个点，作为角度及距离校核的依据。3、 轴线竖向投测的允许误差：高度（m）允许误差（mm）每层3H30530H601060H901590H204、 控制轴线投测至施工层后，应组成闭合图形，且间距不得大于所用钢尺长度。5、 施工层放线时，应先在结构平面上校核投测轴线，闭合后再测设细部轴线。（二） 高程控制测量1、 标高的竖向传递时，应用钢尺从首层起始高程点竖直量取，当传递高度超过钢尺长度时，应加设一道标高起始线，钢尺需加拉力、尺长、温度三差改正。2、 建筑物应由三处分别向上传递，标高的允许误差见下表：高度（m）允许误差（mm）每层3H3053、 施工层抄平之前，应先校测首层传递上来的三个标高点，当较差小于3mm时，以其平均点引测水平线。抄平时，应尽量将水准仪安置在测点范围的中心位置，并进行一次精密安平，水平线标高的允许误差为3mm。七、质量保证措施：1、 测量作业的各项技术按国家工程测量规范GB5002693进行。2、 进场的测量仪器设备，必须检定合格，标识保存完好。3、 施工图、测量桩点，必须经过校算、校测合格，并办理了交接手续后，才能作为测量依据。4、 加强现场内测量桩点保护，所有桩点均明确标识、防止用错。5、 测放原始测量资料必须整理存档。八、人员组织及设备配置：1、 人员组织根据工作量和工作难度，拟定由以下5人组成项目工程测放组。测放组长（1名）负责工作安排，设备管理，现场安全管理，由项目技术负责人兼任。测量主管（1名）负责工作质量，工作进度，技术方案编制与实施。测量放线工（3名）负责具体现场操作。2、 设备配置仪器名称数量用途进场时间塔尺2标高测量2013-7-1J2JDA经纬仪1投测轴线2013-7-1DS2水准仪2标高测量与传递2013-7-1无线对讲机3通讯联络2013-7-150mm钢尺2量距2013-7-1钢卷尺7量距2013-7-1线锤（2.5kg）3吊线2013-7-1下面为附送毕业论文致谢词范文！不需要的可以编辑删除！谢谢！毕业论文致谢词 我的毕业论文是在韦xx老师的精心指导和大力支持下完成的，他渊博的知识开阔的视野给了我深深的启迪，论文凝聚着他的血汗，他以严谨的治学态度和敬业精神深深的感染了我对我的工作学习产生了深渊的影响，在此我向他表示衷心的谢意 这三年来感谢广西工业职业技术学院汽车工程系的老师对我专业思维及专业技能的培养，他们在学业上的心细指导为我工作和继续学习打下了良好的基础，在这里我要像诸位老师深深的鞠上一躬!特别是我的班主任吴廷川老师，虽然他不是我的专业老师，但是在这三年来，在思想以及生活上给予我鼓舞与关怀让我走出了很多失落的时候，“明师之恩，诚为过于天地，重于父母”，对吴老师的感激之情我无法用语言来表达，在此向吴老师致以最崇高的敬意和最真诚的谢意! 感谢这三年来我的朋友以及汽修0932班的四十多位同学对我的学习，生活和工作的支持和关心。三年来我们真心相待，和睦共处，不是兄弟胜是兄弟!正是一路上有你们我的求学生涯才不会感到孤独，马上就要各奔前程了，希望（，请保留此标记。）你们有好的前途，失败不要灰心，你的背后还有汽修0932班这个大家庭! 最后我要感谢我的父母，你们生我养我，纵有三世也无法回报你们，要离开你们出去工作了，我在心里默默的祝福你们平安健康，我不会让你们失望的，会好好工作回报社会的。 致谢词2 在本次论文设计过程中，感谢我的学校，给了我学习的机会，在学习中，老师从选题指导、论文框架到细节修改，都给予了细致的指导，提出了很多宝贵的意见与建议，老师以其严谨求实的治学态度、高度的敬业精神、兢兢业业、孜孜以求的工作作风和大胆创新的进取精神对我产生重要影响。他渊博的知识、开阔的视野和敏锐的思维给了我深深的启迪。这篇论文是在老师的精心指导和大力支持下才完成的 感谢所有授我以业的老师，没有这些年知识的积淀，我没有这么大的动力和信心完成这篇论文。感恩之余，诚恳地请各位老师对我的论文多加批评指正，使我及时完善论文的不足之处。 谨以此致谢最后，我要向百忙之中抽时间对本文进行审阅的各位老师表示衷心的感谢。开学自我介绍范文：首先，我想说“荣幸”，因为茫茫人海由不相识到相识实在是人生一大幸事，更希望能在三年的学习生活中能够与大家成为好同学，好朋友。其次我要说“幸运”，因为在短暂的私下接触我感觉我们班的同学都很优秀，值得我学习的地方很多，我相信我们班一定将是团结、向上、努力请保留此标记。）的班集体。最后我要说“加油”衷心地祝愿我们班的同学也包括我在内通过三年的努力学习最后都能够考入我们自己理想中的大学，为老师争光、为家长争光，更是为了我们自己未来美好生活和个人价值，加油。哦，对了，我的名字叫“*”，希望大家能记住我，因为被别人记住是一件幸福的事！）查看更多与本文高中生开学自我介绍相关的文章。精品word文档可以编辑（本页是封面）【最新资料 Word版 可自由编辑！】
